Государственная система обеспечения единства измерений

МОДУЛИ ЕМ1016

Методика поверки

МЦКЛ.0299.МП

Москва

2020

1 Общие положения
  • 1.1 Настоящая методика распространяется на модули ЕМ1016 (далее -модули) и устанавливает методы и средства их поверки.

  • 1.2 Модули предназначены для измерений частотно-импульсных сигналов (частоты и количества импульсов), поступающих от подключенных средств измерений (измерительных компонент) и преобразования в значения физических величин с последующей обработкой и передачей во внешние системы, также модули осуществляют измерения времени.

  • 1.3 Метрологические характеристики модулей приведены в таблице 1.

Таблица 1 - Метрологические характеристики модулей

Наименование характеристики

Значение характеристики

Пределы допускаемой погрешности измерений количества импульсов (электрических сигналов с дискретным изменением параметров) и преобразований в значение физической величины, % на 10000 импульсов

±0,01

Пределы допускаемой абсолютной погрешности измерений интервала времени за сутки, с

±5

  • 1.4 Модули подлежат поверке при выпуске из производства (по заказу), вводе в эксплуатацию, при эксплуатации, после ремонта.

  • 1.5 Допускается при проведении первичной поверки после производства проводить на основании выборки. Критерии выборки, анализ результатов выборочного контроля и критерии переключения уровня контроля приведены в приложении А настоящей методики поверки.

  • 1.6 При определении абсолютной погрешности измерений интервала времени поверяемые модули прослеживаются к государственному первичному эталону единиц времени и частоты ГЭТ 1-2018 в соответствии с Государственной поверочной схемой (ГПС) для средств измерений времени и частоты, утвержденной приказом Росстандарта от 31.07.2018 № 1621.

  • 1.7 Методика поверки реализуется методом непосредственного сличения значений физических величин, измеренных поверяемым модулем, со значениями этих величин, воспроизводимыми рабочими эталонами.

2 Перечень операций поверки
  • 2.1 При проведении поверки должны быть выполнены следующие операции, указанные в таблице 2.

Таблица 2 - Операции поверки модулей ЕМ 1016

Наименование операции

Номер пункта методики

Обязательность проведения операций при поверке

первичной при выпуске из производства

первичной при вводе в эксплуатацию

периодической

Внешний осмотр

7

нет

да

да

Опробование

8

нет

да

да

Проверка программного обеспечения

9

да

да

да

Определение (контроль) метрологических характеристик

10

да

да

да

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • -  температура окружающего воздуха       от 15 до 25 °C;

  • -  относительная влажность воздуха        от 30 до 80 %;

  • -  атмосферное давление                   от 86,0 до 106,7 кПа.

4 Требования к специалистам осуществляющим поверку
  • 4.1 Поверка приборов должна выполняться специалистами, аттестованными в качестве поверителей данного вида средств измерений, ознакомленные с руководством по эксплуатации и освоившими работу с прибором.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки применяется средства поверки, с техническими и метрологическими характеристиками, приведенными в таблице 3.

Таблица 3 - Технические и метрологические характеристики средств поверки

Наименование эталона единиц величины, средства измерений

Технические и метрологические характеристики

Примечания

«Интеграл С-01» секундомер

Диапазон        измерений

длительности    интервалов

времени от 0.01 до 3,6 104 с, класс точности (погрешность) А = ±(9,6-10_6 Тх+0,01) с, где Тх - измеренный интервал времени, с, суточный ход часов±1 с

44154-16*

Продолжение таблицы 3

Наименование эталона единиц величины, средства измерений

Технические и метрологические характеристики

Примечания

43-63/1          частотомер

электронно-счётный

в режиме счёта импульсов

9084-90*

АКИП 3409/5 генератор сигналов специальной формы

в    режиме    генерации

прямоугольных    сигналов,

диапазон амплитуд от 2 мВ до 10 В при импедансе 50 Ом, длительность импульсов от 500 мкГц до 50 МГц

53064-13*

* Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

  • 5.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.

  • 5.2 Все средства измерений, применяемые при поверке, должны быть поверены. Сведения о результатах их поверки должны быть размещены в Федеральном информационном фонде по обеспечению единства измерений.

  • 5.3 При поверке применяются следующие вспомогательные средства:

  • - персональный компьютер (ПК) с операционной системой WINDOWS ХР и выше;

  • -  программа для ПК «Walk-Ьу» (поставляется производителем в комплектности модуля по заказу) или любая другая, работающая под операционной системой ПК и позволяющая обмениваться данными с модулем;

  • -  RF терминал ЕМ3011 (поставляется производителем в комплектности модуля по заказу);

  • -  устройство связи ПР.9708 (поставляется производителем в комплектности модуля по заказу).

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1 При проведении поверки должны соблюдаться:

  • -    требования безопасности к проведению электрических испытаний по ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

  • -    требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами по охране труда при эксплуатации электроустановок» ПОТЭУ (2014);

  • -    указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний.

7 Внешний осмотр
  • 7.1 При внешнем осмотре должно быть установлено:

  • -  соответствие заводского номера модуля номеру, указанному в паспорте;

  • -  качество маркировки с точки зрения ее правильного восприятия следующих элементов, нанесенных на корпус модуля:

о серийный (заводской) номер модуля;

о дата изготовления;

о условное обозначение;

о товарный знак предприятия-изготовителя;

о исполнение;

  • -  целостность заводских пломб;

- отсутствие механических и других повреждений и дефектов, препятствующих проведению поверки.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Перед поверкой модули выдерживают при условиях поверки не менее 1 часа в теплый период года и не менее 8 часов в холодный период года.

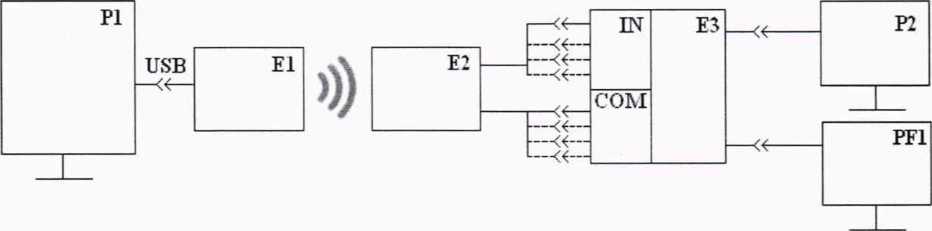

  • 8.2 Подключить к поверяемому модулю средства поверки по схеме, приведенной на рисунке 1

Р1 - персональный компьютер; Е1 -ЯЕмодуль ЕМ3011;

Е2 - поверяемый модуль; ЕЗ - устройство связи ПР.9708;

Р2 - генератор специальных сигналов АКИП-3409/5;

PF - частотомер электронно-счётный 43-61/1

Рисунок 1 - Схема подключения к модулю средств поверки

Примечание - Провода «СОМ» от Е2 (поверяемого модуля ЕМ1016) имеют светлую окраску изоляции, а провода «IN» - темную.

  • 8.3 Установить на генераторе специальных сигналов АКИП-3409/5 согласно инструкции по его эксплуатации тип импульсов - прямоугольные; частоту импульсов 0,1 Гц, амплитуду импульсов 5 В.

  • 8.4 Результаты опробования считают положительными, если при опросе поверяемого модуля программой «Walk-Ьу» на дисплее ПК наблюдается работа внутренних часов модуля, отсутствуют сообщения о неисправности модуля и происходит изменение (увеличение) измеряемой физической величины.

Примечание - Наименование физической величины определяется настройками поверяемого модуля (измерительными компонентами (средствами измерений), импульсные выходные сигналы которых при эксплуатации модуля подключаются к нему).

9 Проверка программного обеспечения
  • 9.1 Модули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в микроконтроллер устройства при выпуске из производства. В качестве идентификационных данных принимаются наименование и номер версии (идентификационный номер) ПО, которые указываются в документе поверяемого модуля «Модули ЕМ 1016. Паспорт».

  • 9.2 Проверку идентификационных данных ПО провести путем сличения идентификационных данных ПО, указанных в таблице 4, с информацией, указанной в паспорте поверяемого модуля.

Таблица 4 - Наименование и идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Встроенное ПО»

Номер версии (идентификационный номер) ПО, не ниже

1016.115.1.4

Цифровой идентификатор ПО

-

  • 9.3 Результаты поверки по контролю идентификационных данных ПО модуля считаются положительными, если идентификационные данные ПО, указанные в паспорте поверяемого модуля, соответствуют данным таблицы 4:

  • - наименование ПО: «Встроенное ПО»;

  • -  номер версии ПО: 1016.115.1.4 или выше.

  • 9.4 При положительных результатах проверки идентификационных данных ПО поверка модуля продолжается по операциям, указанным в таблице 2.

  • 9.5 При отрицательных результатах проверки идентификационных данных ПО поверку модуля прекращают, считая результаты поверки модуля отрицательными.

10 Определение (контроль) метрологических характеристик
  • 10.1 Значения погрешности модуля измерений количества импульсов (электрических сигналов с дискретным изменением параметров) и преобразований в значение физической величины определяют для каждого из дискретных входов (от 1 до 4) в соответствии с исполнением поверяемого модуля.

  • 10.2 От генератора специальных сигналов подать 10000 импульсов (прямоугольных). Контроль количества поданных на вход поверяемого модуля импульсов вести с помощью электронно-счётного частотомера, работающего в режиме счёта импульсов.

  • 10.3 С экрана ПК с помощью программы для ПК «Walk-Ьу» считать приращение измеряемой (имитируемой) физической величины, произошедшее при измерении 10000 импульсов. Значения приведённой погрешности измерений количества импульсных сигналов для каждого из входов поверяемого модуля рассчитать по формуле

Уимп = (/Г^-1)'100,                    (1)

где уимп - значение приведённой погрешности модуля измерений количества электрических сигналов с дискретным изменением параметров (импульсов), %;

Уи - значение физической величины, измеренное модулем (объём, масса или другое согласно настроек модуля);

N = 10000 - количество импульсов, поданное от генератора на вход модуля при поверке, имп;

Ки - цена (вес) импульса, единица измерений в соответствии с измеряемой физической величиной согласно настроек модуля.

Значение цены (веса) импульса (Ки) в соответствии с настройками импульсных входов (импульсного входа) модуля согласно данным паспорта поверяемого модуля.

  • 10.4 Значения приведённой погрешности измерений количества импульсных сигналов для каждого из входов поверяемого модуля определить для трех измерений.

  • 10.5 При определении абсолютной погрешности модуля измерений интервала времени за сутки в момент смены на дисплее ПК значения младшего разряда показаний текущего времени модуля начинают отсчёт времени по секундомеру. Период измерений 24 часа. По истечение 24 часов по секундомеру в момент смены на дисплее ПК значения младшего разряда показаний текущего времени модуля регистрируют период времени по часам испытуемого модуля.

  • 10.6 Значение абсолютной погрешности измерений интервала времени, определить по формуле

Дт= Ти - тэ                         (2)

где Ти - интервал времени, измеренный модулем, с;

Тэ - интервал времени, измеренный секундомером, с.

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Результаты поверки считаются положительными, если для каждого из измерений полученные значения приведённой погрешности модуля измерений количества электрических сигналов с дискретным изменением параметров (импульсов) для каждого из входов модуля, не превышают допускаемых значений, указанных в таблице 1 (±0,01 %).

  • 11.2 Результаты поверки считаются положительными, если полученное значение абсолютной погрешности модуля измерений интервала времени за сутки (Дт) не превышает допускаемых значений, указанных в таблице 1 (±5 с).

12 Оформление результатов поверки
  • 12.1 При положительных результатах поверки результаты поверки модуля подтверждаются сведениями о результатах его поверки, включенными в Федеральный информационный фонд по обеспечению единства измерений.

  • 12.2 По заявлению владельца модуля или лица, представившего его на поверку, на модуль наносится знак поверки, и (или) выдается свидетельство о поверке модуля, и (или) в паспорт модуля вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

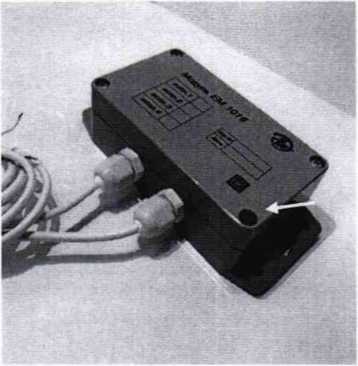

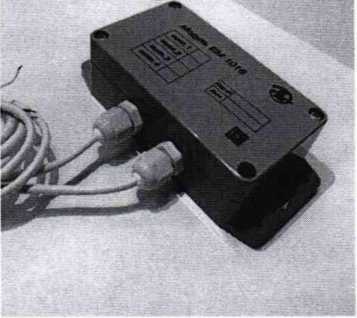

Рисунок 2 - Место нанесения знака поверки модуля ЕМ 1016

  • 12.3 При отрицательных результатах поверки модуль к эксплуатации не допускается, сведения об отрицательных результатах поверки размещаются Федеральном информационном фонде по обеспечению единства измерений.

Главный метролог

ЗАО КИП «МЦЭ»

С. Н. Халаимов

ПРИЛОЖЕНИЕ А

Порядок формирования выборки модулей ЕМ1016 для проведения выборочной поверки при выпуске партии модулей из производства

А.1 Перед проведением первичной поверки модулей ЕМ 1016 при выпуске из производства, принимается решение о проведении поверки или каждого образца изготовленной партии или на основании выборки.

А.2 Данное решение оформляется в письменном виде в соответствии с принятым на производстве порядком делопроизводства по распоряжению главного метролога или технического руководителя (главного инженера).

А.3 Изготовленные модули ЕМ 1016 должны быть сформированы и идентифицированы как партия, которая должна быть изготовлена в практически одинаковых условиях в один и тот же период времени.

А.4 Отбор образцов модулей ЕМ1016 проводят по одноступенчатому выборочному плану для общего контрольного уровня II при приемлемом уровне качества (AQL) равным 4,0 по ГОСТ Р ИСО 2859-1-2007.

А.5 В зависимости от объема партии, количество представляемых на поверку модулей ЕМ 1016 выбирается согласно нижеприведенной таблицы:

Объем партии, шт.

Количество представляемых на поверку Модулей ЕМ1016,

шт.

от 2 до 8

2

от 9 до 15

3

от 16 до 25

5

от 26 до 50

8

от 51 до 90

13

от 91 до 150

20

от 151 до 280

32

от 281 до 500

50

от 501 до 1000

80

свыше 1000

10 % от партии

А.6 Отобранные образцы модулей ЕМ1016 подвергаются поверки в соответствии настоящей методикой поверки.

А.7 При положительных результатах поверки каждого образца модулей, отобранного в выборку, результаты поверки распространяют на всю изготовленную партию и результаты поверки оформляют в соответствии с разделом 10 настоящей методики поверки.

А.8 При отрицательных результатах хотя бы одного образца модуля ЕМ 1016 из выборки, на него выдается извещение о непригодности к применению с указанием причин, а поверку на основании выборки прекращают и переходят на поверку каждого модуля, входящего в состав данной партии.
