ИНСТРУКЦИЯ

МУЛЬТИМЕТРЫ ЦИФРОВЫЕ FLUKE МОДЕЛЕЙ 287/289 «FLUKE CORPORATION», США

МЕТОДИКА ПОВЕРКИ г. Санкт-Петербург, 2008 г.

Настоящая методика распространяется на мультиметры цифровые Fluke моделей 287/289 (далее - мультиметры) фирмы «Fluke Corporation», США.

Межповерочный интервал составляет 1 год.

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Примечания

• 1 Вместо указанных в таблице средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства (отметки в формулярах или паспортах) о поверке.

• 3.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей». «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в инструкции по эксплуатации мультиметров, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• • температура окружающего воздуха, °C            20 ± 2;

• • относительная влажность окружающего воздуха, % 65 ± 15;

• • атмосферное давление, кПа (мм рт.ст.)              100 ± 4 (750 ± 30);

• • напряжение питающей сети, В                    220 ± 4,4;

• • частота питающей сети, Гц                        50 ± 0,5.

• 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• • выдержать мультиметр в условиях, указанных в п. 4.1. в течение не менее 8 ч;

• • выполнить операции, оговоренные в инструкции по эксплуатации на мультиметр по его подготовке к измерениям:

• • выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• • осуществить предварительный прогрев приборов для установления их рабочего режима.

При внешнем осмотре установить соответствие мультиметра требованиям технической документации. При внешнем осмотре убедиться в:

• • соответствии комплектности мультиметров технической документации фирмы-изготовителя;

• • отсутствии механических повреждений:

• • функционировании органов управления и коммутации;

• • чистоте гнезд, разъемов и клемм;

• • исправности соединительных проводов и кабелей;

• • удовлетворительном состоянии лакокрасочных покрытий и четкости маркировки:

• • наличии предохранителей и их соответствии номиналу;

• • отсутствии внутри мультиметра незакрепленных предметов.

Результаты внешнего осмотра считать положительными, если мультиметр соответствует вышеперечисленным требованиям.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Проверить работоспособность переключателя режимов работы и соответствие показаний индикатора установленному режиму работы.

Результаты опробования считать положительными, если индицируемые режимы работы соответствуют установленным.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 5.3 Определение метрологических характеристик

Погрешность измерения напряжения постоянного тока определить с помощью метода прямых измерений.

Подготовить калибратор Н4-7 к работе в режиме источника напряжений постоянного тока.

Соединить клеммы калибратора «LO, V» и «Н1, V» с клеммами мультиметра «V» и «СОМ» в соответствии с рисунком 1.

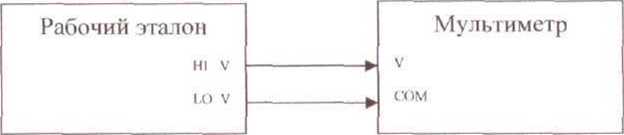

Рисунок I - Структурная схема соединения приборов

Перевести мультиметр в режим измерений напряжения постоянного тока («V » или «mV »).

С помощью калибратора Н4-7 последовательно установить на экране мультиметра показания, приведенные в таблице 5.1.

Таблица 5.1

* Необходимо перевести мультиметр в режим измерений напряжения переменного тока «LoZ» (только для модели 289)

Все измерения проводятся для положительной и отрицательной полярности входного сигнала. Изменение пределов измерений мультиметра (здесь и далее по пунктам методики) осуществляется с помощью кнопки «RANGE» в режиме ручного переключения диапазонов.

Результаты поверки считать положительными, если значения допускаемой основной относительной погрешности измерений напряжения постоянного тока находятся в пределах, приведенных в таблице 5.1

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт

Погрешность измерений напряжения переменного тока определить с помощью метода прямых измерений.

Подготовить установку для поверки вольтметров В1-27 к работе.

Соединить выходные клеммы установки В1-27 с соответствующими клеммами мультиметра «V» и «СОМ» аналогично рисунку 1.

Перевести мультимегр в режим измерений напряжения переменного тока («V-» или «mV-»).

С помощью установки В1-27 последовательно установить на экране мультиметра показания. приведенные в таблице 5.2. и 5.3.

Таблица 5.2

* Перевести мультиметр в режим измерений напряжения переменного тока «LoZ~» (только для модели 289)

Таблица 5.3

* Перевести мультиметр в режим измерений напряжения переменного тока «LoZ~» (только для модели 289)

Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения переменного тока (разность показаний мультиметра и калибратора) находятся в пределах, приведенных в таблице 5.2. и 5.3.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт

Погрешность измерений силы постоянного тока определить с помощью метода прямых измерений.

Подготовить калибратор II4-7 к работе в режиме источника силы постоянного тока.

Соединить клеммы калибратора «1,0, I» и «Н1. I» с клеммами мультиметра «СОМ» и токовой клеммой (в зависимости от силы измеряемого тока) аналогично рисунку I.

Перевести мультиметр в режим измерения силы постоянного тока.

С помощью калибратора Н4-7 установить на экране мультиметра показания, приведенные

в таблицах 5.4.

Таблица 5.4

Результаты поверки считать положительными, если значения абсолютной погрешности измерений силы постоянного тока (разность показаний мультиметра и калибратора) находятся в пределах, приведенных в таблицах 5.4.

В противном случае мультиметр дальнейшей поверке нс подвергается, бракуется и направляется в ремонт.

Погрешность измерений силы переменного тока определить с помощью метода прямых измерений.

Подготовить калибратор Н4-7 к работе в режиме источника переменного тока.

Соединить клеммы калибратора «LO, 1» и «111, I» с клеммами мультиметра «СОМ» и токовой клеммой (в зависимости от силы измеряемого тока) аналогично рисунку I.

Перевести мультиметр в режим измерения силы переменного тока.

С помощью калибратора Н4-7 последовательно установить на экране мультиметра по

казания, приведенные в таблицах 5.5 и 5.6. Таблица 5.5

Таблица 5.6

Результаты поверки считать положительными, если значения абсолютной погрешности измерений силы переменного тока (разность показаний мультиметра и калибратора) находятся в пределах, приведенных в таблицах 5.5 и 5.6.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Погрешность измерения сопротивления постоянному току определить с помощью метода прямых измерений.

Соединить клеммы рабочего эталона единицы электрическою сопротивления постоянному току с клеммами мультиметра «£2» и «СОМ» аналогично рисунку 1. В качестве рабочего эталона использовать меру Р3026 или магазины сопротивлений Р40102 и Р4011 ОХ (в зависимости от поверяемой отметки).

Перевести мультиметр в режим измерения сопротивлений постоянному току.

С помощью рабочего эталона сопротивления (с учетом его начального сопротивления) установить поверяемые отметки, приведенные в таблице 5.7.

Таблица 5.7

* - только для модели 289

Результаты поверки считать положительными, если значения абсолютной погрешности измерений сопротивления постоянному току (разность показаний мультиметра и рабочего эталона сопротивления) находя тся в пределах, приведенных в таблице 5.7.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Погрешность измерения электрической емкости определить с помощью метода прямых измерений.

Соединить клеммы магазина емкости Р5025 «I» и «2» (или «2'», в зависимости от номинала) с клеммами мультиметра «-|(-» «СОМ» аналогично рисунку I.

Перевести мультиметр в режим измерения электрической емкости.

С помощью магазина емкости Р5025 установить поверяемые отметки (с учетом его на

чальной емкости), приведенные в таблице 5.8. Таблица 4.8

Результаты поверки считать положительными, если значения абсолютной погрешности измерений электрической емкости (разность показаний мультиметра и магазина емкости) находятся в пределах, приведенных в таблице 5.8.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Погрешность измерения частоты напряжения переменного тока определить с помощью метода прямых измерений.

Соединить выход генератора сигналов низкочастотного ГЗ-110 с клеммами мультиметра «Hz» и «СОМ» аналогично рисунку 1.

Перевести мультиметр в режим измерений напряжения переменного тока «V».

С помощью генератора установить на экране мультиметра показания, приведенные в таблице 5.9.

Таблица 5.9

Результаты поверки считать положительными, если значения абсолютной погрешности измерений частоты напряжения переменного тока (разность показаний мультиметра и генератора 1'3-110) находятся в пределах, приведенных в таблице 5.9.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

Погрешность измерения температуры с помощью термопар определить с помощью метода прямых измерений постоянных напряжений, соответствующих определенным значениям температур для данного типа термопар.

Подготовить калибратор Н4-7 к работе в режиме источника напряжений постоянного тока.

11ерсвести мультиметр в режим измерения температуры с помощью термопар.

Закоротить клеммы «V Q» и «СОМ» мультиметра. Записать полученное значение температуры клемм.

Соединить клеммы калибратора «LO, V» и «НЕ V» с клеммами мультиметра «V Q» и «СОМ» в соответствии с рисунком 1.

Устанавливая с помощью калибратора Н4-7 постоянные напряжения, приведенные в таблице 5.10, провести измерения соответствующих им значений температур, индицируемых мультиметром.

Вычесть из показаний мультиметра значение температуры клемм и записать полученные значения в таблицу 5.10.

Таблица 5.10

Результаты поверки считать положительными, если значения абсолютной погрешности измерений температуры (разность рассчитанных и установленных температур) находятся в пределах. приведенных в таблице 5.10.

В противном случае мультиметр дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 6.1 Результаты поверки оформляются в соответствии с ПР 50.2.006-94 «Порядок проведения поверки средств измерений».

• 6.2 Результаты измерений и расчетов ведутся в протоколах.

• 6.3 При положительных результатах поверки на мультиметр выдается свидетельство установленного образца.

• 6.4 При отрицательных результатах поверки мультиметр бракуется и направляется в ремонт. На забракованный мультиметр выдается извещение о непригодности с указанием причин забракования.
