Методика поверки «ГСИ. Анализаторы зерна и зернопродуктов INFRANEO» (МП 71-241-2019 )

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ» (ФГУП «УНИИМ»)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИИ

Анализаторы зерна и зернопродуктов INFRANEO

Екатеринбург

2019

ПРЕДИСЛОВИЕ

• 1 РАЗРАБОТАНА ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

• 2 ИСПОЛНИТЕЛЬ Зеньков Е.О.

• 3 УТВЕРЖДЕНА директором ФГУП «УНИИМ» в октябре 2019 г.

СОДЕРЖАНИЕ

• 1  ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2  НОРМАТИВНЫЕ ССЫЛКИ

• 3  ОПЕРАЦИИ ПОВЕРКИ

• 4  СРЕДСТВА ПОВЕРКИ

• 5  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6  УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ

• 7  ПОДГОТОВКА К ПОВЕРКЕ

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 ВНЕШНИЙ ОСМОТР

Опробование

Проверка метрологических характеристик

• 9  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Дата введения: октябрь 2019 г.

Настоящая методика поверки распространяется на анализаторы зерна и зернопродуктов INFR.ANEO (далее - анализаторы) производства фирмы «CHOPIN TECHNOLOGIES», Франция и устанавливает методы и средства первичной и периодической поверок.

Поверка анализаторов должна производиться в соответствии с требованиями настоящей методики. Интервал между поверками - один год.

В настоящей методике поверки использованы ссылки на следующие документы:

Приказ Минпромторга России N 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

Приказ Минтруда России №328н от 24.07.2013 «Об утверждении Правил по охране труда при эксплуатации электроустановок»

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ Р 8.593-2002 Анализаторы состава зерна и кормов инфракрасные. Методика поверки.

• 3.1 При поверке должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.2 В случае невыполнения требований хотя бы к одной из операций поверка прекращается. анализатор бракуется.

• 4.1 При проведении поверки применяют следующие средства поверки:

• - стандартный образец состава зерновых, зернобобовых культур и продуктов их переработки ГСО 9734-2010 (массовая доля влаги от 7.0 до 18 %. границы абсолютной погрешности аттестованного значения ±0,2 % при Р = 0.95: массовая доля белка от 5.0 до 16 %. границы абсолютной погрешности аттестованного значения ±0.25 % при Р = 0.95);

• - стандартные образцы состава семян масличных культур ГСО 11284-2019 / 11289-2019 (массовая доля жира от 13.0 до 60,0 %. границы абсолютной погрешности аттестованного значения ±0.2 % Р = 0.95: массовая доля белка от 15.0 до 50.0 %. границы абсолютной погрешности аттестованного значения ±0.3 % Р = 0.95; массовая доля влаги от 4.0 до 20.0 %, границы абсолютной погрешности аттестованного значения ±0.2 % Р = 0.95):

• - пробы зерна и муки, приготовленные и аттестованные по приложению А ГОСТ Р 8.593.

• 4.2 Допускается применение других средств поверки, обеспечивающих требуемую точность и диапазоны измерений.

При проведении поверки должны быть соблюдены «Правила по охране труда при эксплуатации электроустановок», утвержденные Приказом Минтруда России №328н от 24 июля 2013 г., требования ГОСТ 12.2.007.0. Для выполнения измерений допускаются лица, прошедшие инструктаж и обученные работе с анализатором.

При проведении поверки должны быть соблюдены следующие условия, если иные не оговорены особо:

• - температура окружающего воздуха, °C                             от 18 до 25;

• - относительная влажность воздуха. %                              от 20 до 80.

Анализаторы подготовить к работе в соответствии с руководством по эксплуатации (далее - РЭ).

Стандартные образцы, используемые при поверке, подготовить к работе в соответствии с паспортом. Рабочие пробы приготовить в соответствии с ГОСТ Р 8.593.

• 8.1 Внешний осмотр.

При внешнем осмотре установить:

• - отсутствие видимых повреждений анализаторов;

• - четкость обозначений и маркировки.

• 8.2 Опробование.

  • 8.2.1 Включить анализатор и запустить пробную процедуру измерения одного из ГСО. указанных в разделе 4. Убедиться, что анализатор функционирует и результаты измерения выводятся на экран персонального компьютера с использованием программного обеспечения анализатора.

  • 8.2.2 Провести проверку идентификационных данных ПО анализатора. Идентификационные данные ПО должны соответствовать указанным в таблице 2.

Таблица 2 - Идентификационные данные ПО

8.3 Проверка метрологических характеристик

• 8.3.1 Проверка абсолютной погрешности измерений массовой доли жира, белка, влаги, сырой клейковины и общей золы

Проверку абсолютной погрешности измерений массовой доли жира, белка, влаги, сырой клейковины и общей золы провести с помощью ГСО 9734-2010. ГСО 11284-2019/11289-2019 и проб зерна или зернопродуктов. в которых значения массовой доли жира, белка, влаги, сырой клейковины и общей золы приготовлены и аттестованы по приложению А ГОСТ Р 8.593-2002.

Для каждого показателя выбрать пробы, аттестованные значения показателей качества которых не выходят за пределы диапазона измерений, при этом, по возможности, равномерно охватывают весь диапазон измерений, и проводят измерения, руководствуясь РЭ на анализатор.

Провести измерения каждой пробы не менее трех раз. Рассчитать средние значения (АЛ) и CKO () единичного результата каждого показателя в каждой пробе по формулам:

п

(1)

(2)

где Хк, - /-тый результат измерения (/ = 1...3) для к аттестованной пробы зерна

(£ = 1...3),%.

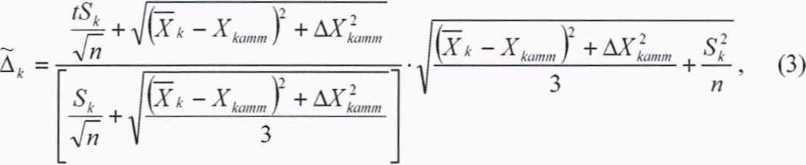

Оценку абсолютной погрешности () измерения показателя для каждой из аттесто-

ванных проб зерна определить по формуле

где Sk - CKO единичного результата измерения, рассчитанное по формуле (2) для к аттестованной пробы зерна (к = 1 ..3). %:

t - коэффициент Стьюдента. который зависит от доверительной вероятности Р и числа результатов наблюдений и, равный 4.30 для и=3 и Р=0.95:

“ аттестованное значение показателя и AA\_WMM - его погрешность согласно свидетельству по ГОСТ Р 8.593 на к аттестованную пробу зерна (к = 1 ...3). %.

Полученные значения абсолютной погрешности измерений массовой доли жира, белка, влаги, сырой клейковины и общей золы должны удовлетворять требованиям таблицы 3.

• 8.3.2 Проверка диапазонов измерений массовой доли жира, белка, влаги, сырой клейковины и общей золы

Проверку диапазонов измерений массовой доли жира, белка, влаги, сырой клейковины и общей золы провести одновременно с проверкой погрешностей по 8.3.1 (провести измерения массовой доли жира, белка, влаги, сырой клейковины и общей золы в начале и в конце диапазона измерений).

Полученные значения массовой доли жира, белка, влаги, сырой клейковины и общей золы должны удовлетворять требованиям таблицы 3.

Таблица 3 - Метрологические характеристики

• 9.1 Оформляют протокол проведения поверки в произвольной форме.

• 9.2 Положительные результаты поверки оформляют выдачей свидетельства о поверке в соответствии с Приказом Минпромторга № 1815. Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

• 9.3 При отрицательных результатах поверки анализатор признают непригодным к дальнейшей эксплуатации и выдают извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга № 1815.
