УТВЕРЖДАЮ

Руководитель ГЦИ СИ -За^г Генерального директора остест-Москва» .С. Евдокимов 2012 г-

ft

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ СМР-600

МЕТОДИКА ПОВЕРКИ

МП-320/447-2012

г. Москва

2012

Содержание

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Настоящая методика поверки (далее по тексту - методика) распространяется на клещи электроизмерительные CMP-600 (далее по тексту - клещи), изготовленные в «Sonel S.A», Польша (Poland), 58-100 Swidnica, ul. Wokuilskiego, 11 и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал - 1 год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.
  • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1 - Операции поверки

№ п/п

Операции поверки

№ п/п

МП

1.

Внешний осмотр.

5.1

2.

Опробование.

5.2

3.

Определение метрологических характеристик.

5.3

4.

Определение абсолютной погрешности измерения напряжения постоянного тока.

5.3.1

5.

Определение абсолютной погрешности измерения действующего значения напряжения переменного тока.

5.3.2

6.

Определение абсолютной погрешности измерения частоты переменного тока.

5.3.3

7.

Определение абсолютной погрешности измерения силы постоянного тока.

5.3.4

8.

Определение абсолютной погрешности измерения действующего значения силы переменного тока.

5.3.5

9.

Определение абсолютной погрешности измерения электрического сопротивления.

5.3.6

  • 1.2 При несоответствии характеристик поверяемых мультиметров установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 -Средства поверки

Номер

пункта МП

Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки

Наименование воспроизводимой величины

Диапазон воспроизведения

Наименование

воспроизводимой величины

Калибратор универсальный FLUKE 9100E

5.3.1

Напряжение постоянного тока

0,000 - 320,000 мВ 0,32001 - 3,20000 В

3,2001 - 32,0000 В 32,001 - 320,000 В

320,01 - 1050,00 В

± (0,00006 • ивых + 4,16 мкВ) ± (0,00006 • ивых + 41,6 мкВ)

± (0,000065 • ивых + 416 мкВ)

± (0,000065 • ивых + 4,48 мВ)

± (0,00006 • ивых + 19,95 мВ)

5.3.2

Напряжение переменного тока

32,001 - 320,000 мВ 0,32001 - 3,20000 В

3,2001 - 32,0000 В 32,001 - 105,000 В 105,001 - 320,000 В

320,01 - 800,00 В

± (0,0004 • ивых + 19,2 мкВ) ± (0,0004 • ивых + 192 мкВ)

± (0,0004 • ивых + 1,92 мВ)

± (0,0004 • ивых + 6,3 мВ)

± (0,0005 • ивых + 19,2 мВ)

± (0,0005 • ивых + 63 мВ)

5.3.4

Сила постоянного тока

0,000 - 320,000 мкА 0,32001 - 3,20000 мА 3,2001 - 32,0000 мА 32,001 - 320,000 мА 0,32001 - 3,20000 А 3,2001 - 10,5000 А

± (0,00014 • 1вых + 11 нА)

± (0,00014 • 1вых + 83 нА)

± (0,00014 • 1вых + 900 нА)

± (0,00016 • 1вых + 9,6 мкА)

± (0,0006 • 1вых + 118 мкА)

± (0,00055 • 1вых + 940 мкА)

5.3.5

Сила переменного тока

0,000 - 32,000 мкА 32,001 - 320,000 мкА 0,32001 - 3,20000 мА 3,2001 - 32,0000 мА 32,001 - 320,000 мА 0,32001 - 3,20000 А

3,2001 - 10,5000 А

± (0,0007 • 1вых + 900 нА) ± (0,0007 • 1вых + 300 нА) ± (0,0007 • 1вых + 300 нА) ± (0,0008 • 1вых + 3,2 мкА) ± (0,0008 • 1вых + 32 мкА) ± (0,001 • 1вых + 480 мкА) ± (0,002 • 1вых + 3 мА)

5.3.3

Частота переменного тока

0,5 Гц - 10,0 МГц

± (25 • 10-6 • FbBK)

5.3.6

Электрическое сопротивление

0,0000 - 40,0000 Ом 40,001 - 400,000 Ом 0,40001 - 4,00000 кОм 4,0001 - 40,0000 кОм 40,001 - 400,000 кОм 0,40001 - 4,00000 МОм 4,0001 - 40,0000 МОм

± (0,00025 • Ивых + 10 мОм) ± (0,0002 • R. „ + 20 мОм)

± (0,00015 • Ивых + 80 мОм)

± (0,0002 • Ивых + 800 мОм)

± (0,0002 • R. „ + 8 Ом)

± (0,0005 • R..„ + 100 Ом)

± (0,0015 • Ивых + 2 кОм)

Примечания:

  • 1. ивых - значение воспроизводимого напряжения постоянного и переменного тока;

  • 2. 1вых - значение воспроизводимой силы постоянного и переменного тока;

  • 3. F - значение воспроизводимой частоты переменного тока;

  • 4. RbBx - значение воспроизводимого электрического сопротивления;

  • 5. Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2;

  • 6. Все средства поверки должны быть исправны и поверены в установленном порядке.

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке клещей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1. При проведении поверки должны соблюдаться следующие условия:

Температура окружающего воздуха, °С.......................................................... 20 ± 5

Относительная влажность воздуха, %........................................................... 30 - 80

Атмосферное давление, кПа..........................................................................84 - 106

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие поверяемых клещей следующим требованиям:

  • -  комплектности клещей в соответствии с руководством по эксплуатации;

  • -  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

  • -  все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемые клещи бракуются и подлежат ремонту.

5.2 Опробование.

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

  • 5.3 Определение метрологических характеристик.

5.3.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

Поверяемые клещи подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение V (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А. Клещи автоматически производят измерение напряжения. По окончании измерения фиксируются показания поверяемых клещей, и ре-

Клещи электроизмерительные СМР-600. Методика поверки МП-320/447-2012 зультат заносится в эту же таблицу.

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения напряжения постоянного тока, действующего значения напряжения переменного тока, электрической частоты, электрического сопротивления, где CMP - поверяемые клещи, FLUKE 9100E - калибратор универсальный.

Абсолютную погрешность измерения напряжения определяют по формуле:

^Х Хизм

уст

(1)

где    Хуст - показания калибратора;

Хизм - показания поверяемых клещей.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А.

5.3.2 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока.

Поверяемые клещи подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение V (см. рисунок 1). Клавишей REL./SEL устанавливают режим измерения переменного напряжения. На калибраторе устанавливают значения в точках, в соответствии с таблицей А.2 Приложения А. Клещи автоматически производят измерение напряжения. По окончании измерения фиксируются показания поверяемых клещей, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.2 Приложения А.

5.3.3 Определение абсолютной погрешности измерения частоты переменного тока.

Поверяемые клещи подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение Hz (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.3 Приложения А. Клещи автоматически производит измерение частоты переменного тока. По окончании измерения фиксируются показания поверяемых клещей, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения частоты определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.3 Приложения А.

5.3.4 Определение абсолютной погрешности измерения силы постоянного тока.

Поверяемые клещи подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение -A (см. рисунок 2). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.4 Приложения А. Клещи автоматически производят измерение силы постоянного тока. По окончании измерения фиксируются показания поверяемых клещей, и результат заносится в эту же таблицу.

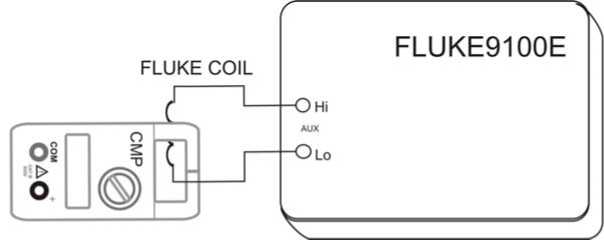

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения силы постоянного тока и действующего значения силы переменного тока, где CMP - поверяемые клещи, FLUKE COIL - токоизмерительная катушка из комплекта калибратора 9100E, FLUKE 9100E -калибратор универсальный.

Абсолютную погрешность измерения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.4 Приложения А.

5.3.5 Определение абсолютной погрешности измерения действующего значения силы переменного тока.

Поверяемые клещи подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение ~A (см. рисунок 2) На калибраторе устанавливают значения в точках, в соответствии с таблицей А.5 Приложения А. Клещи автоматически производят измерение силы переменного тока. По окончании измерения фиксируются показания поверяемых клещей, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.5 Приложения А.

5.3.6 Определение абсолютной погрешности измерения электрического сопротивления.

Поверяемые клещи подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение Q (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.6 Приложения А. Клещи автоматически производят измерение сопротивления. По окончании измерения фиксируются показания поверяемых клещей, и результат заносится в эту же таблицу.

Абсолютную погрешность измерения сопротивления определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.6 Приложения А.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1 Положительные результаты поверки клещей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики клещи к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении клещей в ремонт или невозможности их дальнейшего использования.

    Начальник лаборатории № 447 ГЦИ СИ ФБУ «Ростест-Москва»

    Ю . Н . Ткаченко

    « 29 » февраля 2012 г.

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Протокол результатов поверки CMP-600

Таблица А.1 Определение абсолютной погрешности измерения напряжения постоянного тока.

п/п

Диапазон

Номи

нал

Нижний

предел

Верхний

предел

Показания

Предел допустимой погрешности А

Погрешность А

Соответствует (не соответствует)

мВ

мВ

мВ

мВ

мВ

мВ

мВ

1.

50,0

49,3

50,7

± 0,7

2.

400,0

200,0

198,2

201,8

± 1,8

3.

350,0

347,1

352,9

± 2,9

В

В

В

В

В

В

В

4.

0,500

0,492

0,508

± 0,008

5.

4,000

2,000

1,977

2,023

± 0,023

6.

3,500

3,462

3,538

± 0,038

7.

5,00

4,92

5,08

± 0,08

8.

40,00

20,00

19,77

20,23

± 0,23

9.

35,00

34,62

35,38

± 0,38

10.

50,0

49,2

50,8

± 0,8

11.

400,0

200,0

197,7

202,3

± 2,3

12.

350,0

346,2

353,8

± 3,8

13.

410,0

403,0

417,0

± 7,0

14.

600,0

500,0

492,0

508,0

± 8,0

15.

580,0

571,0

589,0

± 9,0

Таблица А.2 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

п/п

Пре

дел

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

Погрешность

А

Соответствует (не соответствует)

f = 50 Гц

В

В

В

В

В

В

В

1.

0,500

0,483

0,518

± 0,018

2.

4,000

2,000

1,960

2,040

± 0,040

3.

3,500

3,438

3,563

± 0,063

4.

5,00

4,83

5,18

± 0,18

5.

40,00

20,00

19,60

20,40

± 0,40

6.

35,00

34,38

35,63

± 0,63

7.

50,0

48,8

51,3

± 1,3

8.

400,0

200,0

196,5

203,5

± 3,5

9.

350,0

344,3

355,8

± 5,8

10.

420,0

409,0

431,0

± 11,0

11.

600,0

500,0

488,0

513,0

± 13,0

12.

580,0

566,0

594,0

± 14,0

f = 500 Гц

В

В

В

В

В

В

В

13.

0,500

0,483

0,518

± 0,018

14.

4,000

2,000

1,960

2,040

± 0,040

15.

3,500

3,438

3,563

± 0,063

16.

5,00

4,83

5,18

± 0,18

17.

40,00

20,00

19,60

20,40

± 0,40

18.

35,00

34,38

35,63

± 0,63

19.

50,0

48,8

51,3

± 1,3

20.

400,0

200,0

196,5

203,5

± 3,5

21.

350,0

344,3

355,8

± 5,8

22.

420,0

409,0

431,0

± 11,0

23.

600,0

500,0

488,0

513,0

± 13,0

24.

580,0

566,0

594,0

± 14,0

Таблица А.3 Определение абсолютной погрешности измерения частоты переменного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

п/п

Пре

дел

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

погрешность

А

Соответствует (не соответствует)

Гц

Гц

Гц

Гц

Гц

Гц

Гц

1.

1,000

0,988

1,012

± 0,012

2.

5,000

2,500

2,478

2,523

± 0,023

3.

4,500

4,464

4,537

± 0,037

4.

10,00

9,88

10,12

± 0,12

5.

50,00

25,00

24,78

25,23

± 0,23

6.

45,00

44,64

45,37

± 0,37

7.

100,0

98,8

101,2

± 1,2

8.

500,0

250,0

247,8

252,3

± 2,3

9.

450,0

446,4

453,7

± 3,7

10.

1,000

0,988

1,012

± 0,012

11.

5,000

2,500

2,478

2,523

± 0,023

12.

4,500

4,464

4,537

± 0,037

13.

10,00

9,88

10,12

± 0,12

14.

50,00

25,00

24,78

25,23

± 0,23

15.

45,00

44,64

45,37

± 0,37

16.

55,0

54,1

55,9

± 0,9

17.

100,0

75,0

74,0

76,0

± 1,0

18.

95,0

93,8

96,2

± 1,2

Таблица А.4 Определение абсолютной погрешности измерения силы постоянного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о \ соответствии

№ п/п

Предел

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

Погрешность

А

Соответствует (не соответствует)

А

А

А

А

А

А

А

1.

50,0

48,1

51,9

± 1,9

2.

400,0

200,0

195,4

204,6

± 4,6

3.

350,0

342,7

357,3

± 7,3

4.

410,0

401,0

419,0

± 9,0

5.

600,0

500,0

490,0

510,0

± 10,0

6.

550,0

540,0

561,0

± 11,0

Таблица А.5 Определение абсолютной погрешности измерения действующего значения силы переменного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

п/п

Пре

дел

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

Погрешность

А

Соответствует (не соответствует)

f = 50 Гц

А

А

А

А

А

А

А

1.

50,0

48,1

51,9

± 1,9

2.

400,0

200,0

195,4

204,6

± 4,6

3.

350,0

342,7

357,3

± 7,3

4.

410,0

401,0

419,0

± 9,0

5.

600,0

500,0

490,0

510,0

± 10,0

6.

550,0

540,0

561,0

± 11,0

Таблица А.6 Определение абсолютной погрешности измерения электрического сопротивления.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

№ п/п

Пре

дел

Номи

нал

Нижний предел

Верхний предел

Показания

Предел допустимой погрешности А

Погрешность

А

Соответствует (не соответствует)

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

50,0

49,0

51,0

± 1,0

2.

400,0

200,0

197,5

202,5

± 2,5

3.

350,0

346,0

354,0

± 4,0

кОм

кОм

кОм

кОм

кОм

кОм

кОм

4.

0,500

0,490

0,510

± 0,010

5.

4,000

2,000

1,975

2,025

± 0,025

6.

3,500

3,460

3,540

± 0,040

7.

5,00

4,90

5,10

± 0,10

8.

40,00

20,00

19,75

20,25

± 0,25

9.

35,00

34,60

35,40

± 0,40

10.

50,0

49,0

51,0

± 1,0

11.

400,0

200,0

197,5

202,5

± 2,5

12.

350,0

346,0

354,0

± 4,0

МОм

МОм

МОм

МОм

МОм

МОм

МОм

13.

0,500

0,480

0,520

± 0,020

14.

4,000

2,000

1,935

2,065

± 0,065

15.

3,500

3,390

3,610

± 0,110

16.

5,00

4,70

5,30

± 0,30

17.

40,00

20,00

18,95

21,05

± 1,05

18.

35,00

33,20

36,80

± 1,80

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
