Осциллографы-мультиметры портативные Fluke 190-104, Fluke 190-204 фирмы «Fluke Industrial B.V.», Нидерланды

Методика поверки

г. Мытищи 2011 г.

ОБЩИЕ СВЕДЕНИЯ

Настоящая методика поверки распространяется на осциллографы-мультиметры портативные Fluke 190-104, Fluke 190-204 (далее - осциллографы) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 Перед проведением поверки осциллографа провести внешний осмотр и операции подготовки его к работе.

  • 1.2 Метрологические характеристики осциллографа, подлежащие проверке, и опера

ции поверки приведены в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

ввозе импорта (после ремонта)

периодической поверке

1 Внешпий осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение диапазона установки коэффициентов развертки и абсолютной погрешности измерений временных интервалов

7.3

Да

Да

4 Определение диапазона установки коэффициентов отклонения и абсолютной погрешности измерений напряжения

7.4

Да

Да

5 Определение полосы пропускания

7.5

1         Да

Да

6 Определение относительной погрешности установки входного полного сопротивления

7.6

Да

Да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

  • 2.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

Таблица 2

№ пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки

7.2 - 7.4

Установка измерительная К2С-62А (диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел; пределы допускаемой относительной погрешности установки периода повторения временных меток ±0,1 %; диапазон девиации периода ± 10 %; диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ/дел до 20 В/дел; пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра + (0,0015'U + 1,5 мкВ), где U - значение устанавливаемого напряжения: диапазон девиации амплитуды ± 10 %; выходное сопротивление 50 Ом и 1 МОм; длительность фронта испытательных импульсов 70 пс)

7.5

Генератор сигналов программируемый Г4-192 (диапазон частот от 10 кГц до 1,3 ГГц; пределы допускаемой относительной погрешности установки частоты ± 1,5-10'5 %)

Ваттметр поглощаемой мощности М3-51 (диапазон частот от 0,01 до 17,85 ГГц, диапазон измерений поглощаемой мощности от Ы0'7 до 1-Ю'2 Вт, пределы допускаемой относительной погрешности измерений поглощаемой мощности от ± 4 до + 6 %)

7.6

Мультиметр 34401А (диапазон измерений сопротивления до 100 МОм, пределы допускаемой относительной погрешности измерений сопротивления 1 МОм-±0,011 %)

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К проведению поверки осциллографов допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованными в качестве поверителей по ГОСТ 20.2.012-94).

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в РЭ на приборы, в технической документации (ТД) на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C - 20 ± 5;

  • - относительная влажность, % - 65 ±15;

  • - атмосферное давление, кПа (мм рт. ст.) - 100 ± 4 (750 ± 30);

  • - параметры питания от сети переменного тока:

- напряжение, В - 220 + 4,4;

- частота, Гц - 50 ± 0,5.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке выполнить следующие операции:

  • - выдержать приборы в условиях, указанных в п.п. 5.1, в течение 1 ч;

  • - выполнить операции, оговоренные в РЭ на поверяемый осциллограф по его подготовке к поверке;

  • - выполнить операции, оговоренные в ТД на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев приборов для установления их рабочего режима.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

При внешнем осмотре проверить:

- отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений, чистоту и исправность разъемов и гнёзд.

Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность осциллографа, органы управления находятся в исправном состоянии.

  • 7.2 Опробование

    • 7.2.1 Подготовить осциллограф к работе в соответствии с РЭ. Проверить отсутствие сообщений о неисправности в процессе загрузки осциллографа. Проверить работоспособность жидко-кристаллического экрана (далее - ЖКЭ), диапазон перемещения линии развертки по вертикали.

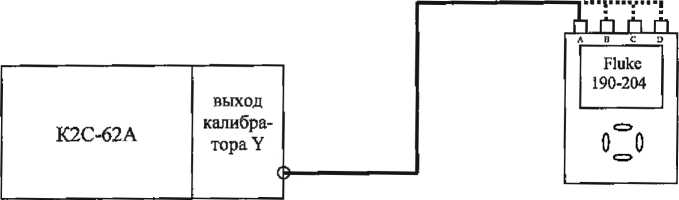

    • 7.2.2 Собрать измерительную схему в соответствии с рисунком 1.

Рисунок 1

  • 7.2.3 Установить на выходе калибратора «У» установки измерительной К2С-62 (далее - установка К2С-62) последовательность прямоугольных импульсов с амплитудой 1 В и частотой следования 1 кГц. Установить число делений 1 и импеданс 1 МОм.

  • 7.2.4 Добиться устойчивого изображения формы сигнала на экране осциллографа с помощью органов управления разверткой, коэффициентов отклонения и синхронизации.

  • 7.2.5 Уменьшая значение коэффициента развертки осциллографа, наблюдать увеличение ширины изображения импульсов на экране. Увеличивая значение коэффициента отклонения осциллографа, наблюдать уменьшение высоты изображения импульсов на экране.

  • 7.2.6 Повторить операции по п.п. 7.2.2 ч- 7.2.5 для остальных каналов осциллографа, при этом, перед тем как перейти к проверке следующего канала осциллографа выключить проверенный канал

  • 7.2.7 Результаты опробования считать положительными, если в процессе загрузки отсутствуют сообщения о неисправности, на экране осциллографа наблюдается меандр амплитудой 1 В и частотой следования 1 кГц, органы управления исправно работают

  • 7.3 Определение диапазона установки коэффициентов развертки и абсолютной погрешности измерений временных интервалов

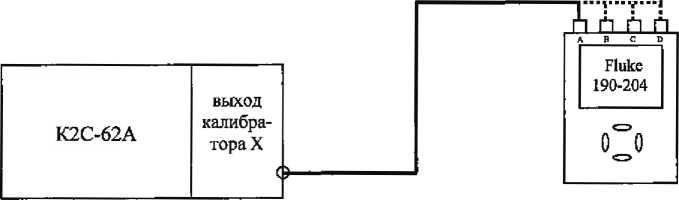

    • 7.3.1 Собрать измерительную схему в соответствии с рисунком 2.

Рисунок 2

  • 7.3.2 Установку К2С-62А включить в режим калибратора «X». Установить период следования временных меток 5 нс/дел.

  • 7.3.3 Добиться устойчивого изображения формы сигнала на экране осциллографа с помощью органов управления разверткой, коэффициентов отклонения и синхронизации.

  • 7.3.4 Установить коэффициент развертки 1 канала осциллографа 5 нс/дел.

  • 7.3.5 С помощью функции автоматического измерения частоты («SCOPE» - «READING» - «Hz») измерить частоту сигнала F.

  • 7.3.6 Измеренное значение частоты пересчитать в период следования Гшм, используя соотношение Тщм = 1/F и записать полученное значение в таблицу 3.

Таблица 3

Установленный коэффициент развертки

Период следования временных меток, Туст

Показания осциллографа, Тизм

Абсолютная погрешность измерений временных интервалов, АТ

Пределы допускаемой абсолютной погрешности измерений временных интервалов

1

2

3

4

5

5 нс/дел

5 нс

± 0,2005 нс

10 нс/дел

10 нс

± 0,401 нс

50 нс/дел

50 нс

± 2,005 нс

100 нс/дел

100 нс

± 4,01 нс

500 нс/дел

500 нс

± 20,05 нс

1 мкс/дел

1 мкс

± 0,0401 мкс

10 мкс/дел

10 мкс

± 0,401 мкс

100 мкс/дел

100 мкс

± 4,01 мкс

1 мс/дел

1 мс

± 0,0401 мс

10 мс/дел

10 мс

± 0,401 мс

100 мс/дел

100 мс

± 4,01 мс

1 с/дел

1 с

±0,0401 с

4 с/дел

1 с

± 0,1601 с

  • 7.3.7 Определить абсолютную погрешность измерений временных интервалов АТ, по формуле (1):

\т=т -т .

изм уст

  • 7.3.8 Убедиться, что рассчитанное значение абсолютной погрешности измерений временных интервалов Л Г находится в пределах, указанных в последнем столбце таблицы 2.

  • 7.3.9 Проверить возможность установки в 1 канале осциллографа всех значений коэффициентов развертки в диапазоне от 5 нс/дел до 4 с/дел с помощью кнопки «s TIME ns».

  • 7.3.10 Повторить п.п. 7.3.2 ± 7.3.9 для остальных каналов осциллографа, при этом выключить проверенный канал.

  • 7.3.11 Результаты поверки считать положительными, если выполняется условие п. 8.3.9 и значения абсолютной погрешности измерений временных интервалов АТ находятся в пределах, указанных в таблице 2.

  • 7.4 Определение диапазона установки коэффициентов отклонения и абсолютной погрешности измерений напряжения

    • 7.4.1 Собрать измерительную схему в соответствии с рисунком 1.

    • 7.4.2 Установку К2С-62А включить в режим калибратора «У». Установить напряжение импульсного сигнала 12 мВ, выходное сопротивление 1 МОм.

    • 7.4.3 Добиться устойчивого изображения формы сигнала на экране осциллографа с помощью органов управления разверткой, коэффициентов отклонения и синхронизации.

    • 7.4.4 Установить коэффициент отклонения 1 канала осциллографа 2 мВ/дел.

    • 7.4.5 Включить осциллограф в режим усреднения («SCOPE» - «WAVEFORM OPTIONS» - «AVERAGE:ON» - «Average 64»).

    • 7.4.6 С помощью функции автоматического измерения размаха сигнала («SCOPE» -

«READING» - «Peak...» - «Peak-Peak»), измерить амплитуду сигнала UU3M, 7А.7 Измеренное значение записать в таблицу 4.

Таблица 4

Установленный коэффициент отклонения

Установленное напряжение, и уст

Показания осциллографа,

Абсолютная погрешность измерений напряжения, ли

Пределы допускаемой абсолютной погрешности измерений напряжения

2 мВ/дел

12 мВ

± 0,508 мВ

5 мВ/дел

30 мВ

± 0,83 мВ

10 мВ/дел

60 мВ

± 1,66 мВ

20 мВ/дел

120 мВ

± 3,32 мВ

50 мВ/дел

300 мВ

± 8,3 мВ

100 мВ/дел

600 мВ

± 16,6 мВ

200 мВ/дел

1,2 В

± 33,2 мВ

500 мВ/дел

ЗВ

± 83 мВ

1 В/дел

±0,166 В

2 В/дел

12 В

± 0,332 В

5 В/дел

ЗОВ

± 0,83 В

10 В/дел

60 В

±1,66 В

100 В/дел

200 В

±8,2 В

7.4.8 Определить абсолютную погрешность измерений напряжения AU по формуле (2):

1А.9 Убедиться, что значение абсолютной погрешности измерений напряжения AU находится в пределах, указанных в последнем столбце таблицы 4.

  • 7.4.10 Проверить возможность установки в 1 канале осциллографа всех значений коэффициентов развертки в диапазоне от 2 мВ/дел до 100 В/дел с помощью кнопки «mV RANGE V».

  • 7.4.11 Повторить операции по п.п. 7.4.2 ч- 7.4.10 для остальных каналов осциллографа, при этом выключить проверенный канал.

  • 7.4.12 Результаты поверки считать положительными, если выполняется условие п. 7.4,10 и значения абсолютной погрешности измерений напряжения AU находятся в пределах, указанных в таблице 4.

  • 7.5 Определение полосы пропускания

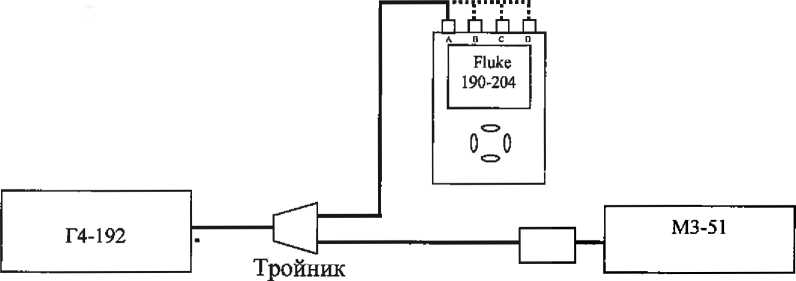

    • 7.5.1 Собрать измерительную схему в соответствии с рисунком 3.

Рисунок 3

  • 7.5.2 Включить генератор сигналов программируемый Г4-192 (далее - Г4-192). Установить на выходе Г4-192 сигнал частотой 10 МГц с амплитудой, соответствующей четырем делениям экрана осциллографа.

  • 7.5.3 Добиться устойчивого изображения формы сигнала на экране осциллографа с помощью органов управления разверткой, коэффициентов отклонения и синхронизации.

  • 7.5.4 Установить коэффициент развертки осциллографа, при котором отображается не менее 10 периодов сигнала. Установить коэффициент отклонения осциллографа 5 мВ/дел.

  • 7.5.5 С помощью функции автоматического измерения среднеквадратического напряжения («SCOPE» - «READING» - «Vpwm...» - «Vac PWM») измерить среднеквадратическое значение напряжения гармонического сигнала на опорной частоте июмГц.

  • 7.5.6 Записать показания ваттметра поглощаемой мощности МЗ-51 (далее М3-51) и пересчитать в среднеквадратическое значение напряжения по формуле (3):

ЦоА/Л/ = x50Q,               (3)

где U* - среднеквадратическое значение напряжения;

Ризл, - измеренное значение мощности (показание МЗ-51).

  • 7.5.7 Установить на Г4-192 частоту следования гармонического сигнала:

  • - для Fluke 190-104 - 100 МГц;

  • - дая Fluke 190-204 - 200 МГц

  • 7.5.8 По аналогии с Uизмерить и рассчитать амплитуду гармонического сигнала на верхней граничной частоте U , U* ..

1              1                                          В.ГР - 7 В.ГР.

  • 7.5.9 Определить отношение уровня амплитудно-частотной характеристики осциллографа на верхней граничной частоте полосы пропускания к уровню на частоте 10 МГц по формуле (4):

    4^-[d5] = 20tg

    и /и*

    в.г.’-_______в гв.

    и^ОМТц. ^\0МГц _

    (4)

  • 7.5.10 Повторить операции по п.п. 7.5.2 + 7.5.9 для остальных коэффициентов отклонения осциллографа.

  • 7.5.11 Повторить операции по п.п. 7.5.2  7.5.10 для остальных каналов осциллогра

фа, при этом выключить проверенный канал.

  • 7.5.12 Результаты поверки считать положительными, если значения отношения уровня амплитудно-частотной характеристики осциллографа на верхней граничной частоте полосы пропускания к уровню на частоте 10 МГц находятся в пределах ± 3 дБ.

7.6 Определение относительной погрешности установки входного сопротивления

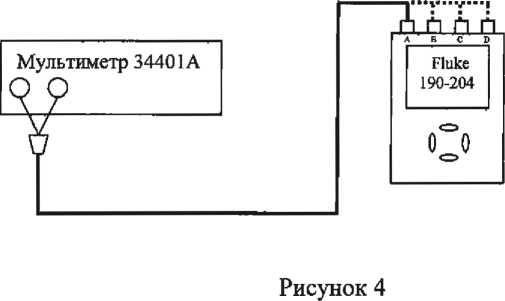

  • 7.6.1 Для проверки относительной погрешности установки входного сопротивления собрать измерительную схему в соответствии с рисунком 4.

  • 7.6.2 Измерить сопротивление всех каналов осциллографа.

  • 7.6.3 Результаты поверки считать положительными, если значения относительной погрешности установки входного сопротивления каналов находятся в пределах ± 1 %.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки осциллографа выдаётся свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 Параметры, определенные при поверке, заносят в формуляр на осциллограф.

  • 9.3 В случае отрицательных результатов поверки поверяемый осциллограф к дальнейшему применению не допускается. На него выписывается извещение об его непригодности к дальнейшей эксплуатации с указанием причин.

Начальник отдела

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

А.С. Гончаров

Научный сотрудник

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

В.В. Окунев-Раракин
