УТВЕРЖДАЮ

Заместитель

ЛОЕИ

ТЕСТ»

Государственная система обеспечения единства измерений

Газоанализаторы портативные Сенсон-В 8000 Методика поверки.

МП-194/07-2020

Москва, 2020

МП-194/07-2020

Настоящая методика поверки распространяется на газоанализаторы портативные Сенсон-В 8000 (далее - газоанализаторы) производства ООО «НИИИТ», г. Москва и устанавливает методику их первичной и периодической поверки

Интервал между поверками - 1 год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

    1.3 Допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверки об объеме проведенной поверки.

Таблица 1 - Операции поверки.

Наименование операции

Номер пункта ме-тодики поверки

Обязательность проведения операции при поверке

первичной

периодической

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик:

  • - определение погрешности газоанализатора;

  • - определение времени установления показаний.

6.4

  • 6.4.1

  • 6.4.2

да

да

да

нет

1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.1

Измеритель влажности и температуры ИВТМ-7 М 6Д, (per. № 15500-12), диапазон измерений температуры воздуха от -20 до +60°С, влажности от 0 до 99 %, давления от 840 до 1060 гПа

6.3

Секундомер механический СОПпр, класс точности 2 (per. № 11519-11)

Ротаметр с местными показаниями РМС, РМС-А-0,063 ГУЗ-2, (per. № 67050-17), верхняя граница диапазона измерений объемного расхода 0,063 мЗ/ч, кл. точности 4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2’120-73, 6><1,5 мм*

Трубка фторопластовая по ТУ 6-05-2059-87. диаметр условного прохода 5 мм. толщина стенки 1 мм*

Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см2*

Стандартные образцы состава газовых смесей ГСО в баллонах под давлением (характеристики приведены в Приложении А)

Источники микропотоков газов и паров, 1 разряд по ГОСТ 8.578-2014 (per. №15075-09) (характеристики приведены в Приложении А)

Рабочий эталон 1 разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 per. № 62151-15)

Рабочий эталон 1 разряда по Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Установки динамические «Микрогаз-ФМ» - рабочие эталоны 1-го разряда рег.№68284-17)

Рабочий эталон 1 разряда по Приказ Федерального агентства по техническому per) лированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газокон денсатных средах (Комплекс газоаналитический ГНП-1 рег.№68283-17)

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

Поверочный нулевой газ (ПНГ) - воздух марки А или Б по ТУ 6-21-5-82 в баллоне под давлением;

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/2.

  • 2) все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением -действующие паспорта;

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

3 Требования безопасности
  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

  • 3.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.5 К поверке допускаются лица, изучившие руководство по эксплуатации ТЦВА.413735.031 РЭ.

4 Условия поверки

температура окружающей среды, °C относительной влажности окружающей среды, % атмосферное давление, кПа

от +15 до +25 от 30 до 80 101,3 + 4,0

760 ±30

мм рт.ст.

5 Подготовка к поверке
  • 5.1. Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего осуществляется процедура автоматического тестирования и газоанализатор переходит в режим прогрева, а после этого в режим измерений.

  • 6.2.2. Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах;

  • - после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация);

  • - органы управления газоанализатора функционируют.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора путем сличения номера версии ПО, отображаемого на дисплее при включении газоанализатора;

  • - сравнивают полученные данные с идентификационными данными указанными в таблице 1.

  • 6.3.1 Результат подтверждения соответствия ПО считают положительным, если иден

тификационные данные соответствуют указанным в таблице 1. Таблица 1 - Идентификационные данные ПО

Наименование характеристики

Значение

Идентификационное наименование ПО

SensB8000

Номер версии (идентификационный номер) ПО

не ниже V.1.5

  • 6.4 Определение метрологических характеристик

    • 6.4.1 Определение погрешности газоанализатора

Определение погрешности газоанализатора проводят в следующем порядке:

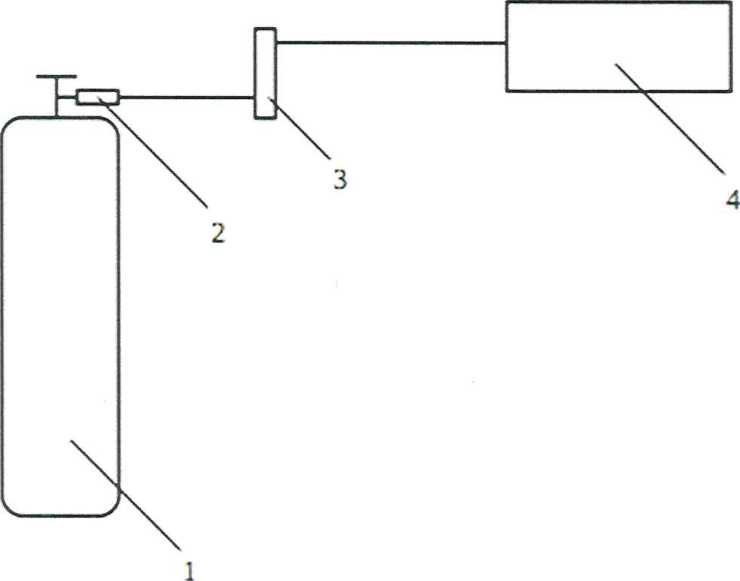

  • 1) Собирают схему проведения поверки, приведенную на рисунке 1 Приложения Б.

  • 2) Подают на вход газоанализатора через калибровочную насадку НГ поверочную газовую смесь (ПГС) (таблицы А.1-А.4 Приложения А, в соответствии с определяемым компонентом) с расходом 400 ±100 см3/мин в последовательности:

при первичной поверке:

-№№ 1-2-3-4-3-2-1-4 (при поверке газоанализаторов, для которых в таблице А.1- А.4 Приложения А указаны 4 точки поверки);

-№№ 1-2-3-2-1-3 (при поверке газоанализаторов, для которых в таблице А. 1 - А.4 Приложения А указаны 3 точки поверки).

при периодической поверке:

-№№ 1 - 2 - 3 - 4 (при поверке газоанализаторов, для которых в таблице А.1- А.4 Приложения А указаны 4 точки поверки);

-№№ 1-2-3 (при поверке газоанализаторов, для которых в таблице А.1- А.4 Приложения А указаны 3 точки поверки).

  • 3) После стабилизации показаний по поверяемому каналу (через 3-5 минут после начала подачи ГС) фиксируют значение, отображаемое на дисплее газоанализатора;

  • 4) Значение абсолютной (Ai) погрешности газоанализатора, рассчитывают по формуле:

Д|= Ci - cf                         (1)

где С/ - установившиеся показания на дисплее газоанализатора в i-ой точке поверки, объемная доля, % (или % НКПР) или массовая концентрация, мг/м3.

Cf - действительное значение содержания определяемого компонента в i-й ГС, объемная доля, % (или % НКПР) или массовая концентрация, мг/м3.

  • 5) Значение приведенной погрешности (yi, %) газоанализатора, рассчитывают по формуле:

п =      ’100%                  (2)

где Св - верхнее значение диапазона измерений, объемная доля, % (млн’1) или массовая концентрация, мг/м3.

  • 6) Значение относительной погрешности (5i, %) газоанализатора, рассчитывают по формуле:

(3)

Значение объемной доли, % (млн’1) или массовой концентрации, мг/м3 поверочного компонента в ГС, полученной при помощи генератора термо диффузионного, рассчитать в со

ответствии данными, приведенными в паспорте на источник микропотоков.

Для газоанализаторов с измерительным каналом фотоионизационным сенсором, расчет действительного значения определяемого компонента q51_C4H105 мг/м3, следует проводить по формуле:

= к- ■ Cdi~C4H1°

(4)

где ki - коэффициент пересчета на поверочный компонент для z-ой ПГС (z-2,3), указанных в таблице А.5 Приложения А для соответствующего определяемого компонента;

МП-194/07-2020

Cfl—C4Hio _ действительное значение массовой концентрации поверочного компонента (изобутилен) в подаваемой ПГС, мг/м3.

  • 7) Результат определения погрешности газоанализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышает пределов указанных в таблицах В.1-В.4 Приложения В.

  • 6.4.2 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением погрешности по п.п 6.4.1 при подаче ГС №1 и ГС №4 (при поверке газоанализаторов, для которых в таблице А.1-А.4 Приложения А указаны 4 точки поверки) ГС №1 и ГС №3 (при поверке газоанализаторов, для которых в таблице А.1-А.4 Приложения А указаны 3 точки поверки) в следующем порядке:

  • 1) Подать на вход газоанализатор через калибровочную насадку НГ ПГС №3 (ГС №4);

  • 2) Зафиксировать установившееся значение показаний на дисплее газоанализатора;

  • 3) Рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п.2;

  • 4) Подать на газоанализатор через калибровочную насадку НГ ПГС №1, дождаться установления показаний на дисплее газоанализатора, затем, не подавая ГС на вход газоанализатора продуть газовую линию ГС №3 (ГС№4) в течение не менее 3 мин, подать ГС на вход газоанализатора и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результаты определения времени установления показаний считают удовлетворительными, если время установления показаний не превышает указанных в таблицах В.1-В.4 Приложения В.

7 Оформление результатов поверки
  • 7.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 6 настоящей методики поверки.

  • 7.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке и (или) в паспорт в соответствии с действующим законодательством.

  • 7.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим за

конодательством .

Разработчик:

Руководитель ЛОЕИ

ООО «ПРОММАШ ТЕСТ»

Стажер

В.В. Гуря

А.Ф. Исангужин

Приложение А

(обязательное’)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов по каналам с электрохимическим сенсорами

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО1 2 3 или

Источник ГС

ГС№1

ГС №2

ГС№3

ГС №4

Диоксид азота (NO2)

от 0 до 20 млн’1

азот1)2)

10 ±0,5 млн’1

19 ±1

млн'1

-

ГСО 10506-2014

от 0 до 100 млн’1

азот

19 ±1

млн’1

50 ±2,5 млн'1

95 ±5

млн’1

ГСО 10506-2014

Оксид азота (NO)

от 0 до 20 млн’1

азот

10 ±0,5 млн’1

19 ±1

млн'1

-

ГСО 10597-2015

от 0 до 250 млн’1

азот

19 ±1 млн’1

125 ±5

млн'1

230 ±11 млн’1

ГСО 10547-2014

Аммиак (NH3)

от 0 до 100 млн’1

азот

9,5 ±0,5 млн’1

50 ±2,5 млн'1

90 ±5

млн'1

ГСО 11049-2018

от 0 до 500 млн'1

азот

29 ±1 млн'1

250 ±7,5 млн'1

480 ±15

млн'1

ГСО 11049-2018

Сероводород (H2S)

от 0 до 20 млн’1

азот

10 ±0,5 млн'1

19 ±1

млн'1

-

ГСО 10597-2015

от 0 до 100 млн’1

азот

19 ±1

млн'1

50 ±2,5 млн'1

95±5 млн'1

ГСО 11047-2018

Диоксид серы (SO2)

от 0 до 20 млн’1

азот

10 ±0,5 млн'1

19 ±1

млн'1

-

ГСО 10546-2014

от 0 до 100 млн’1

азот

19 ±1

млн'1

50 ±3 млн'1

95 ±5 млн'1

ГСО 10538-2014

Оксид углерода (СО)

от 0 до 300 млн’1

азот

47,5 ±2,5 млн'1

150 ±7,5 млн'1

280 ±15

млн'1

ГСО 11049-2018

от 0 до 1000 млн’1

азот

95 ±5 млн’1

500 ±50 млн’1

950 ±50 млн'1

ГСО 11049-2018

Хлор (С12)

от 0 до 20 млн’1

азот

10 ±0,5 млн'1

19 ±1 млн’1

-

ИМ09-М-А2

Хлористый водород (НС1)

от 0 до 20 млн’1

азот

10 ±0,5 млн'1

19 ±1 млн’1

-

ГСО 10546-2014

Метанол (СНзОН)

от 0 до 20 млн’1

азот

10 ±0,5 млн'1

19 ±1 млн’1

-

ИМ36-М-А2

Формальдегид

2СО)

от 0 до 20 млн’1

азот

10 ±0,5 млн'1

19 ±1 млн’1

-

ГСО 10546-2014

Водород (Н2)

от 0 до 4 % об.д.

азот

2 ±0,05 % об.д.

3,8 ±0,2 % об.д.

-

ГСО 10532-2014

Кислород (Ог)

от 0 до 30 %об.д.

азот

9 ±1 % об.д.

28,5 ±1,5 % об.д.

-

ГСО 10531-2014

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО или Источник ГС

ГС№1

ГС №2

ГС№3

Метан (СН4)

от 0 до 50 % НКПР4 5’ (от 0 до 2,2 % об.д.)

ПНГ-

воздух5)

1,1 ±0,1 % об.д.

2,3 ±0,2 % об.д.

ГСО 10703-2015

Пропан (С3Н8)

от 0 до 50 % НКПР (от 0 до 0,85 % об.д.)

ПНГ-воздух

0,42 ±0,02 % об.д.

0,81 ±0,04 % об.д.

ГСО 10540-2014

Водород (Нг)

от 0 до 50 % НКПР (от 0 до 2,0 % об.д.)

ПНГ-

воздух

0,95 ±0,05 % об.д.

1,95 ±0,05 % об.д.

ГСО 10532-2014

Гексан (СбНм)

от 0 до 50 % НКПР (от 0 до 0,5 % об.д.)

ПНГ-

воздух

0,5 ±0,05 % об.д.

0,95 ±0,05 % об.д.

ГСО 11049-2018

Бутан (С4Н10)

от 0 до 50 % НКПР (от 0 до 0,7 % об.д.)

ПНГ-

воздух

0,35 ±0,02 % об.д.

0,67 ±0,03 % об.д.

ГСО 10540-2014

Изобутан

(1-С4Ню)

от 0 до 50 % НКПР (от 0 до 0,65 % об.д.)

ПНГ-

воздух

0,3 ±0,02 % об.д.

0,62 ±0,03 % об.д.

ГСО 10540-2014

Этанол (С2Н5ОН)

от 0 до 50 % НКПР (от 0 до 1,55 % об.д.)

ПНГ-

воздух

0,8 ±0,05 % об.д.

1,3 ±0,1 % об.д.

ГСО 10535-2014

Метанол (СНзОН)

от 0 до 50 % НКПР (от 0 до 3,0 % об.д.)

ПНГ-

воздух

1,5 ±0,08 % об.д.

3,0 ±0,15 % об.д.

ГСО 10535-2014

Пары углеводородов (Сг-Сю)(по пропану)

от 0 до 50 % НКПР

ПНГ-

воздух

0,42 ±0,02 % об.д.

0,81 ±0,04 % об.д.

ГСО 10540-2014

Пары бензина

от 0 до 50 % НКПР

ПНГ-

воздух

25±5 %

НКПР

45±5 %

НКПР

Комплект газоаналитический ГНП-1 рег.№68283-17

Пары керосина

от 0 до 50 % НКПР

ПНГ-

воздух

25±5 %

НКПР

45±5 %

НКПР

Комплект газоаналитический ГНП-1 рег.№68283-17

Пары дизельного топлива

от 0 до 50 % НКПР

ПНГ-

воздух

25±5 %

НКПР

45±5 %

НКПР

Комплект газоаналитический ГНП-1 рег.№68283-17

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО6 7 8 или

Источник ГС

ГС№1

ГС №2

ГС№3

Метан (СН4)

от 0 до 100 % НКПР4) (от 0 до 4,4 % об.д.)

азот1)2)

2,2 ±0,1 % об.д.

4,2 ±0,2 % об.д.

ГСО 10532-2014

Пропан (СзШ)

от 0 до 100 % НКПР (от 0 до 1,7 % об.д.)

азот

0,85 ±0,04 % об.д.

1,62 ±0,08 % об.д.

ГСО 11047-2018

Гексан (СвНи)

от 0 до 100 % НКПР (от 0 до 1,0 % об.д.)

азот

0,5 ±0,05 % об.д.

0,95 ±0,05 % об.д.

ГСО 10540-2014

Бутан (С4Н10)

от 0 до 100 % НКПР (от 0 до 1,4 % об.д.)

азот

0,7 ±0,03 % об.д.

1,33 ±0,07 % об.д.

ГСО 10540-2014

Изобутан

(i-C4Hio)

от 0 до 100 % НКПР (от 0 до 1,3 % об.д.)

азот

0,7 ±0,03 % об.д.

1,33 ±0,07 % об.д.

ГСО 10540-2014

Этанол

(С2Н5ОН)

от 0 до 50 % НКПР (от 0 до 1,55 % об.д.)

азот

0,8 ±0,05 % об.д.

1,3 ±0,1 % об.д.

ГСО 10535-2014

Метанол

(СНзОН)

от 0 до 50 % НКПР (от 0 до 3,0 % об.д.)

азот

1,5 ±0,08 % об.д.

3,0 ±0,15 % об.д.

ГСО 10535-2014

Пары углеводородов (С2-С10) (по пропану)8

от 0 до 50 % НКПР

азот

0,42±0,02 % об.д.

0,81±0,04%

об.д.

ГСО 10540-2014

Пары бензина

от 0 до 50 % НКПР

азот

25±5 %

НКПР

45±5 %

НКПР

Комплект газоаналитический

ГНП-1

рег.№68283-17

Пары керосина

от 0 до 50 % НКПР

азот

25±5 %

НКПР

45±5 %

НКПР

Комплект газоаналитический

ГНП-1

рег.№68283-17

Пары дизельного топлива

от 0 до 50 % НКПР

азот

25±5 %

НКПР

45±5 %

НКПР

Комплект газоаналитический

ГНП-1

рег.№68283-17

Диоксид углерода (СО2)

от 0 до 5 % об.д.

азот

2,5 ±0,1 % об.д.

4,75 ±0,25 % об.д.

ГСО 10547-2014

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО или Источник ГС

ГС№1

ГС №2

ГС№3

Изобутилен (i-C4H8)

от 0 до 40 млн’1

ПНГ-

воздух

20 ±1

38 ±2

ГСО 10540-2014

от 0 до 2000 млн’1

ПНГ-воздух

3)

1000 ±50

1800 ±100

ГСО 10540-2014

Ацетон (СзНбО)

от 0 до 100 млн’1

ПНГ-

воздух

50 ±2,5 (i-C4H8 50 ±2,5)

95 ±5 (i-C4H8 95 ±5)

ГСО 10540-2014

от 0 до 2000 млн’1

ПНГ-воздух

1000 ±50 (i-С4Н81000 ±45)

1800 ±100 (i-C4H81800 ±100)

ГСО 10540-2014

Бензол (СбНв)

от 0 до 20 млн’1

ПНГ-воздух

10 ±0,5 (i-C4H820±l)

19 ±1

(i-C4H838 ±2)

ГСО 10540-2014

от 0 до 1000 млн’1

ПНГ-

воздух

500 ±25 (i-C4H8 1000 ±50)

900 ±45 (i-C4H8

1800 ±100)

ГСО 10540-2014

Толуол (С7Н8)

от 0 до 20 млн’1

ПНГ-

воздух

10 ±1 (i-C4H820 ±1)

19 ±1 (i-C4H828 ±2)

ГСО 10540-2014

от 0 до 1000 млн’1

ПНГ-

воздух

500 ±25 (i-C4H8 1000 ±50)

900 ±45 (i-C4H8 1800 ±100)

ГСО 10540-2014

Ксилол

(C8Hio)

от 0 до 20 млн'1

ПНГ-

воздух

10 ±0,5 (i-C4H820±l)

19 ±1 (i-C4H838 ±2)

ГСО 10540-2014

от 0 до 1000 млн’1

ПНГ-

воздух

490 ±25 (i-C4H8 1000 ±50)

882 ±44 (i-C4H8 1800 ±100)

ГСО 10540-2014

Этил ацетат

4Н8О2)

от 0 до 200 млн’1

ПНГ-

воздух

92 ±5 (i-C4H820±l)

175±9 (i-C4H838 ±2)

ГСО 10540-2014

от 0 до 9000 млн’1

ПНГ-

воздух

4600 ±230 (i-C4H81000 ±50)

8280 ±414 (i-C4H81800 ±100)

ГСО 10540-2014

Пары углеводородов (С2-С10)

от 0 до 40 млн’1

ПНГ-

воздух

20 ±1 (i-C4H820±l)

38 ±2 (i-C4H838 ±2)

ГСО 10540-2014

от 0 до 2000 млн'1

ПНГ-

воздух

1000 ±50 (i-C4H8 1000 ±50)

1800 ±100 (i-C4H8 1800 ±100)

ГСО 10540-2014

Пары бензина1)

от 0 до 2000 млн’1

ПНГ-

воздух

1000 ±50 (i-C4H8 1000 ±50)

1800 ±100 (i-C4H8 1800 ±100)

ГСО 10540-2014

Пары керосина2)

от 0 до 2000 млн’1

ПНГ-

воздух

1000 ±50 (i-C4H81000 ±50)

1800 ±100 (i-C4H81800 ±100)

ГСО 10540-2014

Пары дизельного топлива3)

от 0 до 2000 млн’1

ПНГ-

воздух

1000 ±50 (i-C4H8 1000 ±50)

1800 ±100 (i-C4H8 1800 ±100)

ГСО 10540-2014

Пары углеводородов нефти4)

от 0 до 2000 млн’1

ПНГ-

воздух

1000 ±50 (i-C4H8 1000 ±50)

1800 ±100 (i-C4H81800 ±100)

ГСО 10540-2014

Таблица А.5 - Значение коэффициентов пересчета на поверочный компонент для газоанали-заторов по каналам с фотоинизационным сенсором.

Определяемый компонент

Значение коэффициентов пересчета по изобутилену

kt

Изобутилен (ТСЩз)

1,0

Ацетон (СзНбО)

1,0

Бензол (СбНб)

0,5

Толуол (С7Н8)

0,5

Ксилол (CsHio)

0,49

Этилацетат (С4Н8О2)

4,6

Пары бензина

1,0

Пары керосина

1,0

Пары дизельного топлива

1,0

Пары углеводородов нефти

1,0

- Значение коэффициента пересчета для ПГС №1 (ПНГ-воздух) равно 1,0

Приложение Б

(обязательное)

Схема подачи ГС на газоанализаторы портативные Сенсон-В 8000

  • 1 - источник ГС (баллон, ГГС 03-03 и т.д.);

  • 2 - вентиль тонкой регулировки;

  • 3 - ротаметр (индикатор расхода);

  • 4 - газоанализатор;

Рисунок 1 -Схема подачи ГС на Газоанализаторы портативные Сенсон-В 8000

Приложение В

(обязательное)

Метрологические характеристики

Таблица В.1 - Метрологические характеристики газоанализаторов по каналам с электрохими-ческим сенсорами

Определяемый компонент

Диапазон измере-ний объемной

доли определяемого компонента

Пределы допускаемой основной погрешности2)

в поддиапазонах

приведенной,1) %

относительной, %

Диоксид азота (NO2)

от 0 до 20 млн 1

от 0 до 10 млн’1 включ.

±15

-

св. 10 до 20 млн’1

-

±15

от 0 до 100 млн 1

от 0 до 20 млн’1 включ.

±15

-

св. 20 до 100 млн’1

-

±15

Оксид азота (NO)

от 0 до 20 млн 1

от 0 до 10 млн’1 включ.

±15

-

св. 10 до 20 млн’1

-

±15

от 0 до 250 млн 1

от 0 до 20 млн’1 включ.

±15

-

св. 20 до 250 млн’1

-

±15

Аммиак (NH3)

от 0 до 100 млн 1

от 0 до 10 млн’1 включ.

±15

-

св. 10 до 100 млн’1

-

±15

от 0 до 500 млн 1

от 0 до 30 млн’1 включ.

±15

-

св. 30 до 500 млн’1

-

±15

Сероводород

(H2S)

от 0 до 20 млн 1

от 0 до 10 млн’1 включ.

±10

-

св. 10 до 20 млн’1

-

±10

от 0 до 100 млн 1

от 0 до 20 млн’1 включ.

±10

-

св. 20 до 100 млн’1

-

±10

Диоксид серы (SO2)

от 0 до 20 млн 1

от 0 до 10 млн’1 включ.

±15

-

св. 10 до 20 млн’1

-

±15

от 0 до 100 млн’1

от 0 до 20 млн’1 включ.

±15

-

св. 20 до 100 млн’1

-

±15

Оксид угле-рода (СО)

от 0 до 300 млн 1

от 0 до 50 млн’1 включ.

±10

-

св. 50 до 300 млн’1

-

±10

от 0 до 1000 млн'1

от 0 до 100 млн’1 включ.

±10

-

св. 100 до 1000 млн’1

-

±10

Хлор (С12)

от 0 до 20 млн 1

от 0 до 10 млн’1 включ.

±15

-

св. 10 до 20 млн’1

-

±15

Хлористый водород (НС1)

от 0 до 20 млн 1

от 0 до 10 млн’1 включ.

±20

-

св. 10 до 20 млн’1

-

±20

Метанол

(СНзОН)

от 0 до 20 млн 1

от 0 до 10 млн’1 включ.

±20

св. 10 до 20 млн’1

-

±20

Формальдегид (Н2СО)

от 0 до 20 млн 1

от 0 до 10 млн’1 включ.

±20

-

св. 10 до 20 млн’1

-

±20

Водород (Н2)

от 0 до 4 % об.д.

от 0 до 2 %об.д. включ.

±10

-

св. 2 до 4 %об.д.

-

±10

Определяемый компонент

Диапазон измере-ний объемной

доли определяемого компонента

Пределы допускаемой основной погрешности2)

в поддиапазонах

приведенной,1) %

относительной, %

Кислород (Ог)

от 0 до 30 %об.д.

от 0 до 10 %об.д. включ.

±5

-

св. 10 до 30 %об.д.

-

±5

Приведенная погрешность нормирована к верхнему значению диапазона измерений;

2) Пределы допускаемой основной погрешности нормированы для нормальных условий эксплуатации.

  • - по дополнительному заказу возможна поставка газоанализаторов отградуированных в единицах измерений массовой концентрации мг/м3. Пересчёт результатов измерений, выраженных в объёмных долях, млн’1, в единицы массовой концентрации, мг/м3, осуществляется автоматически для условий 20 °C и 760 мм рт.ст;

  • - время установления показаний Тод не более 30 секунд

Таблица В.2 - Метрологические характеристики газоанализаторов по каналу с термокаталитическими сенсорами

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента1)

Диапазон измерений объемной доли определяемого компонента1)

Пределы допускаемой основной абсолютной погрешности2)

Метан (СН4)

от 0 до 100 % НКПР (от 0 до 4,4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 2,2 % об.д. включ.)

±5 % НКПР

(±0,2% об.д.)

Пропан (С3Н8)

от 0 до 100 % НКПР (от 0 до 1,7 % об.д.)

от 0 до 50 % НКПР включ.

(от 0 до 0,85 % об.д. включ.)

±5% НКПР

(±0,09% об.д.)

Водород (Нг)

от 0 до 100 % НКПР (от 0 до 4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 2,0 % об.д. включ.)

±5% НКПР

(±0,1% об.д.)

Гексан (СбНм)

от 0 до 100 % НКПР (от 0 до 1,0 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,5 % об.д. включ.)

±5% НКПР

(±0,05% об.д.)

Бутан (С4Н10)

от 0 до 100 %НКПР (от 0 до 1,4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,7 % об.д. включ.)

±5% НКПР

(±0,07% об.д.)

Изобутан

(i-C4Hio)

от 0 до 100 % НКПР (от 0 до 1,3 % об.д.)

от 0 до 50 % НКПР включ.

(от 0 до 0,65 % об.д. включ.)

±5% НКПР

(±0,07 % об.д.)

Этанол

(С2Н5ОН)

от 0 до 100 % НКПР (от 0 до 3,1 % об.д.)

от 0 до 50 % НКПР включ.

(от 0 до 1,55 % об.д. включ.)

±5% НКПР

(±0,16% об.д.)

Метанол

(СНзОН)

от 0 до 100 % НКПР (от 0 до 6 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 3,0 % об.д. включ.)

±5% НКПР

(±0,3% об.д.)

Пары углеводородов (С2-С10) (по пропану)

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5% НКПР

Пары бензина3)

от 0 до 50 %НКПР

от 0 до 50 % НКПР

±5% НКПР

Пары керосина4)

от 0 до 50 %НКПР

от 0 до 50 % НКПР

±5% НКПР

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента1)

Диапазон измерений объемной доли определяемого компонента1)

Пределы допускаемой основной абсолютной погрешности2)

Пары дизельного топлива3)

от 0 до 50 %НКПР

от 0 до 50 % НКПР

±5% НКПР

!) Значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011;

  • 2) Пределы допускаемой основной погрешности нормированы для нормальных условий эксплуатации;

  • 3) Пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013;

  • 4) Пары керосина по ГОСТ Р 52050-2006;

  • 5) Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

- время установления показаний Тод не более 15 секунд.

Таблица В.З — Метрологические характеристики газоанализаторов по каналу с оптическими сенсорами

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента1)

Диапазон измерений объемной доли определяемого ком-понента1)

Пределы допускаемой основной погрешности2)

абсолютной

относительной, %

Метан

(СН4)

от 0 до 100 % НКПР (от 0 до 4,4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 2,2 % об.д. включ.)

±5%

НКПР (±0,2 %

об.д.)

-

св. 50 до 100 % НКПР (св.2,2 до 4, 4% об.д.)

-

±10

Пропан

(СзН8)

от 0 до 100 % НКПР (от 0 до 1,7 % об.д.)

от 0 до 50 % НКПР включ.

(от 0 до 0,85 % об.д. включ.)

±5% НКПР (±0,09 % об.д.)

-

св. 50 до 100 % НКПР (св.0,85 до 1,7 % об.д.)

-

±10

Гексан

6Н14)

от 0 до 100 % НКПР (от 0 до 1,0 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,5 % об.д. включ.)

±5%

НКПР (±0,05 % об.д.)

-

св. 50 до 100 % НКПР (св.0,5 до 1,0 % об.д.)

-

±10

Бутан

(C4Hio)

от 0 до 100 % НКПР (от 0 до 1,4 % об.д.)

от 0 до 50 % НКПР включ. (от 0 до 0,7 % об.д. включ.)

±5%

НКПР (±0,07 % об.д.)

-

св. 50 до 100 % НКПР (св.0,7 до 1,4 % об.д.)

-

±10

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента1)

Диапазон измерений объемной доли определяемого ком-понента1)

Пределы допускаемой основной погрешности2)

абсолютной

относи

тельной, %

Изобутан

(i-C4Hio)

от 0 до 100 % НКПР (от 0 до 1,3 % об.д.)

от 0 до 50 % НКПР включ.

(от 0 до 0,65 % об.д. включ.)

±5%

НКПР (±0,07 % об.д.)

-

св. 50 до 100% НКПР

(св.0,65 до 1,3 % об.д.)

-

±10

Этанола

(С2Н5ОН)

от 0 до 100 % НКПР (от 0 до 3,1 % об.д.)

от 0 до 50 % НКПР включ.

(от 0 до 1,55 % об.д. включ.)

±5%

НКПР (±0,16% об.д.)

-

Метанол (СНзОН)

от 0 до 100 % НКПР (от 0 до 6 % об.д.)

от 0 до 50 % НКПР (от 0 до 3,0 % об.д.)

±5% НКПР (±0,3 %

об.д.)

-

Пары углеводородов (С2-

Сю)

от Одо 100% НКПР

от 0 до 50 % НКПР включ.

±5% НКПР

-

св. 50 до 100% НКПР

±10

Пары бензина3)

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5%

НКПР

-

Пары керосина4)

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5%

НКПР

-

Пары дизельного топлива5)

от 0 до 100 % НКПР

от 0 до 50 % НКПР включ.

±5%

НКПР

-

Диоксид углерода

(СО2)

от 0 до 5 % об.д.

от 0 до 2,5 % об.д. включ.

±0,2%

об.д.

-

св. 2,5 до 5 % об.д.

-

±10

!) Значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011;

  • 2) Пределы допускаемой основной погрешности нормированы для нормальных условий эксплуатации.

  • 3) Пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013;

  • 4) Пары керосина по ГОСТ Р 52050-2006;

  • 5) Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

- время установления показаний То,9 не более 40 секунд

Таблица В.4 - Метрологические характеристики газоанализаторов по каналу с фотоиониза-ционными сенсорами

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, млн’1

Пределы допускаемой основной приведенной погрешности1) %

Изобутилен

(i-C4H8)

от 0 до 40

±20

от 0 до 2000

±20

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, млн'1

Пределы допускаемой основной приведенной погрешности1) %

Ацетон (СзНбО)

от 0 до 100

±20

от 0 до 2000

±20

Бензол (СбНб)

от 0 до 20

±20

от 0 до 1000

±20

Толуол (С7Н8)

от 0 до 20

±20

от 0 до 1000

±20

Ксилол (СбНы)

от 0 до 20

±20

от 0 до 1000

±20

Этилацетат (С4Н8О2)

от 0 до 200

±20

от 0 до 8000

±20

Пары

углеводородов (С2-С10)

от 0 до 40

±20

от 0 до 2000

±20

Пары бензина2^

от 0 до 2000

±20

Пары керосина3)

от 0 до 2000

±20

Пары топливо дизельного4)

от 0 до 2000

±20

Пары углеводородов нефти5)

от 0 до 2000

±20

Пределы допускаемой основной погрешности нормированы для нормальных условий эксплуатации.

  • 2) Пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013

  • 3) Пары керосина по ГОСТ Р 52050-2006;

  • 4) Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

  • 5) Пары нефти по ГОСТ Р 51858-2002.

- по дополнительному заказу возможна поставка газоанализаторов отградуированных в единицах измерений массовой концентрации мг/м3. Пересчёт результатов измерений, выраженных в объёмных долях, млн'1, в единицы массовой концентрации, мг/м3, осуществляется автоматически для условий 20 °C и 760 мм рт.ст;

- время установления показаний Тод не более 30 секунд

17

1

Азот о.ч. сорт 1-ый по ГОСТ 9293-74;

2

Допускается использование ПНГ- воздуха марки А или Б по ТУ 6-21-5-82 вместо азота о.ч. сорт 1-й по ГОСТ 9293-74 (за исключением сенсоров на кислород, оксид азота, диоксид азота);

3

Допускается использование ГСО-ПГС как на основе азота, так и на основе воздуха (за исключением ГСО по каналам кислорода, оксида азота и диоксида азота, для которых является обязательным ис-пользование ГСО-ПГС на основе азота).

4

Поверка по каналу суммы углеводородов (С2-С10) проводится в зависимости от того по какому компоненту проведена калибровка (указано в паспорте) - либо по пропану С3Н8 (по умолчанию), либо по гексану СбНм (по требованию заказчика).

5

) ПНГ-воздух - (поверочный нулевой газ) воздух марки А или Б по ТУ 6-21-5-82.

6

Азот о.ч. сорт 1-ый по ГОСТ 9293-74;

7

Допускается использование ПНГ- воздуха марки А или Б по ТУ 6-21-5-82 вместо азота о.ч. сорт 1-й по ГОСТ 9293-74 (за исключением сенсоров на диоксид углерода);

8

Допускается использование ГСО-ПГС как на основе азота, так и на основе воздуха.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
