УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Аппаратура синхронизации и хранения шкалы времени

Методика поверки

651-20-004 МП

р.п. Менделеево

• 1. Общие положения

• 2. Операции поверки

• 3. Средства поверки

• 4. Требования к квалификации поверителей

• 5. Требования безопасности

• 6. Условия поверки

• 7. Подготовка к поверке

• 8. Проведение поверки

• 9. Оформление результатов поверки

Настоящая методика устанавливает методы и средства первичной и периодической поверок аппаратуры синхронизации и хранения шкалы времени (далее - изделие), зав. №№ 222001 и 422002, изготовленных ЗАО «СИМЕТА», г. Санкт-Петербург.

Интервал между поверками- один год.

2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки.

• 2.3 При получении отрицательных результатов поверки по любому пункту таблицы 1 изделие бракуется и отправляется в ремонт.

• 3.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.2 Допускается использование других эталонов и средств измерений, обеспечивающих определение метрологических характеристик поверяемого изделия с требуемой точностью.

• 3.3 Применяемые эталоны должны быть аттестованы, средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

• 4.1 К проведению поверки допускаются лица с высшим или со средним техническим образованием, имеющие квалификацию поверителя в области радиочастотных измерений и квалификационную группу по электробезопасности не ниже третьей с правом работы с электроустановками напряжением до 1000 В.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, регламентированные в ГОСТ 12.2.091 -2012.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки должны соблюдаться следующие условия:

• 7.1 Подготовить изделие к работе в соответствии с руководством по его эксплуатации, средства поверки - в соответствии с их эксплуатационной документацией.

• 7.2 Перед поверкой изделия выдержать в условиях, указанных в п. 6.1, не менее двух часов.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре проверить соответствие изделия следующим требованиям:

• - соответствие комплектности изделия формуляру;

• - отсутствие внешних механических повреждений, мешающих работе с прибором, и ослабления элементов конструкции;

• - чистоту гнезд, разъемов, клемм;

• - исправность соединительных проводов и кабелей;

• - сохранность пломб и четкость маркировки;

• - сохранность органов управления.

• 8.1.2 Результаты поверки считать положительными, если выполняются условия п. 8.1.1.

В противном случае изделие бракуют.

• 8.2.1  Опробование изделия проводить последовательно в соответствии с разделом 2 «Использование по назначению» руководства по эксплуатации НБИП.403511.032 РЭ. После выполнения необходимых операций, на рабочем столе КВМ (консоль оператора вычислительной машины) левой кнопкой манипулятора двойным щелчком по иконке «СЕВ-У» запустить программу. Убедится, что на графическом пользовательском интерфейсе программы транспарант «Состояние» - индицирует состояние «Исправно».

• 8.2.2  Результаты поверки считать положительными, если на графическом пользовательском интерфейсе программы транспарант «Состояние» - индицирует состояние «Исправно», все три светодиодных индикатора на блоке управления зеленого света.

В противном случае изделие бракуют.

• 8.3.1 Определение смещений формируемой ШВ относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS провести методом сравнения ШВ, формируемых изделием, для хранителя времени 1 (ХВ1) и ХВ2, и изделием ПС-161 ТСЮИ.461531.014 с помощью частотомера универсального CNT-90 по схеме, приведенной на рисунке 1.

Примечание - Задержки прохождения сигналов в кабелях, подключаемые к входам «А» и «В» частотомера, должны быть одинаковыми, в ином случае разницу задержек необходимо учитывать в результатах измерений частотомера универсального CNT-90.

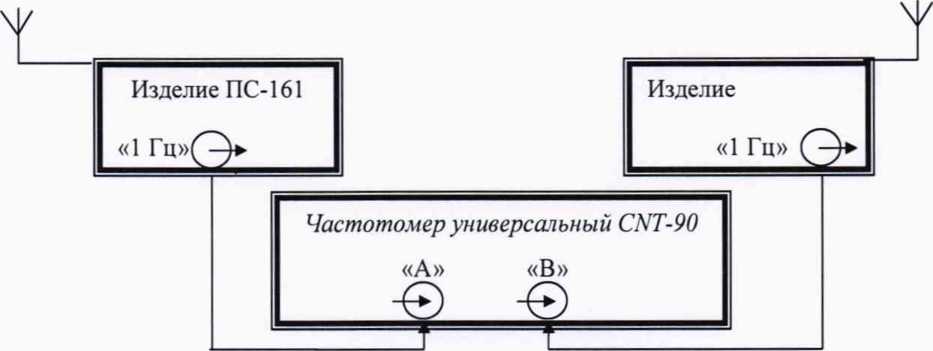

Рисунок 1 - Схема для определения смещений формируемой ШВ относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS

Включить изделие ПС-161 ТСЮИ.461531.014 в соответствии с руководством по эксплуатации и прогреть в течении двух часов.

Включить частотомер универсальный CNT-90 и прогреть в течении 15 минут.

• 8.3.2 На вход «В» частотомера универсального CNT-90 подать импульсный сигнал 1 Гц от изделия, на вход «А» частотомера подать импульсный сигнал 1 Гц от изделия ПС-161 ТСЮИ.461531.014. Частотомер установить в режим «измерение интервала времени».

• 8.3.3 Настроить входы «А» и «В» частотомера в соответствии с параметрами импульсных сигналов 1 Г ц:

• - импульсный сигнал;

• - измерения по переднему фронту;

• - входная нагрузка 50 Ом;

• - уровень напряжения точки привязки по переднему фронту 1,0 В.

Произвести не менее 100 измерений интервалов времени между выходными импульсными сигналами 1 Гц изделия и изделием ПС-161 ТСЮИ.461531.014 (смещение формируемой ШВ относительно национальной ШВ UTC(SU)).

• 8.3.4 Оценить среднее арифметическое значение разности шкал времени по формуле (1):

T=i-2F₌₁Ti           ,                       (1)

где 7} -i-й результат измерений;

и - количество результатов измерений.

• 8.3.5 Результаты поверки считать положительными, если значения смещений формируемой ШВ относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS находятся в пределах ±5,0 мкс.

В противном случае изделие бракуют.

• 8.4.1 Относительную погрешность по частоте определить с помощью приемника-синхронизатора VCH-311 методом прямых измерений по схеме, приведенной на рисунке 2.

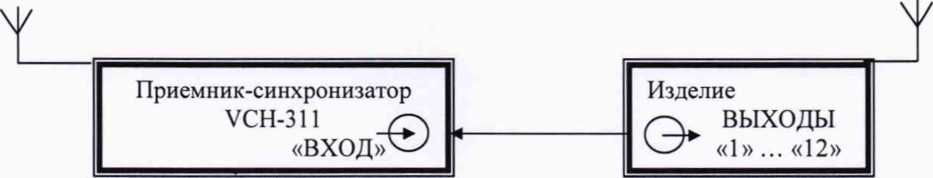

Рисунок 2 - Схема определения относительной погрешности по частоте

Включить приемника-синхронизатора VCH-311 в соответствии с руководством по эксплуатации ЯКУР.411145.005РЭ и прогреть его в течение 8 часов.

На входной разъем «ВХОД» подать сигнал 5 МГц от изделия. Перевести приемник-синхронизатор VCH-311 в режим работы «КАЛИБРАТОР» и запустить измерения относительного отклонения частоты.

• 8.4.2 По истечении интервала времени наблюдений 1,0-10' с зафиксировать относительное отклонение частоты (относительную погрешность по частоте) изделия.

• 8.4.3 Результаты поверки считать положительными, если значения относительной погрешности по частоте выходных сигналов 5 МГц находятся в пределах ±5,0-10^-11.

В противном случае изделие бракуют.

• 8.5.1 Абсолютную погрешность автономного хранения формируемой ШВ за 30 суток для ХВ1 и ХВ2 определить с помощью изделия ПС-161 ТСЮИ.461531.014 и частотомера универсального CNT-90 по схеме, приведенной на рисунке 1.

Примечание - Задержки прохождения сигналов в кабелях, подключаемые к входам «А» и «В» частотомера, должны быть одинаковыми, в ином случае разницу задержек необходимо учитывать в результатах измерений частотомера универсального CNT-90.

• 8.5.2 Повторить операции п.п. 8.3.1-8.3.3. Определить по формуле (1) смещение формируемой ШВ относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS Т.

• 8.5.2 Перевести изделие в режим автономного хранения с помощью программного обеспечения «Балтика - СЕВ-У» в соответствии с руководством по эксплуатации.

• 8.5.3 По истечении 30 суток повторить измерения в соответствии с п.п. 8.3.2, 8.3.3 и аналогично формуле (1) рассчитать среднее арифметическое значение разности шкал времени 7\.

Значение абсолютной погрешности хранения формируемой ШВ в автономном режиме за 30 суток определить по формуле (2):

ДТ= Т₁- Т       .                       (2)

После завершения измерений перевести изделие в режим синхронизации по сигналам ГНСС ГЛОНАСС/GPS.

• 8.5.4 Результаты поверки считать положительными, если значение абсолютной погрешности автономного хранения формируемой ШВ за 30 суток находится в пределах ±150 мкс.

В противном случае изделие бракуют.

• 8.6.1 Собрать схему измерений, приведенную на рисунке 1.

Примечание - Задержки прохождения сигналов в кабелях, подключаемые к входам «А» и «В» частотомера, должны быть одинаковыми, в ином случае разницу задержек необходимо учитывать в результатах измерений частотомера универсального CNT-90.

• 8.6.2 С помощью ПО «Балтика - СЕВ-У» в соответствии с руководством по эксплуатации вести в изделие значение поправки не менее 300 нс.

• 8.6.3 Повторить операции п.п. 8.3.2, 8.2.3. По формуле (3) рассчитать среднее квадратическое относительное отклонение результатов измерений ШВ при вводе поправки в ШВ:



(3)

• 8.6.4 Результаты поверки считать положительными, если значение среднего квадратического относительного отклонения результатов измерений шкалы времени при вводе поправки в ШВ не превышает 220 нс.

В противном случае изделие бракуют.

• 8.7.1 В окне программы «Балтика - СЕВ-У» нажать вкладку «Справка».

• 8.7.2 Зафиксировать идентификационные данные ПО (номер версии ПО).

• 8.7.3 Результаты поверки считать положительными, если идентификационные данные соответствуют данным, представленным в таблице 3.

В противном случае изделие бракуют.

Таблица 3 - Идентификационные данные (признаки) ПО

• 9.1  При положительных результатах поверки на боковую левую панель изделия наносится знак поверки и выдается свидетельство о поверке установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки на поверяемое изделие выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель генерального директора - начальник ГМЦ ГСВЧ ФГУП «ВНИИФТРИ»

Начальник отдела № 71 ГМЦ ГСВЧ -ученый хранитель ГЭТ 1-2018

ФГУП «ВНИИФТРИ»

Инженер I категории лаборатории № 714 ГМЦ ГСВЧ ФГУП «ВНИИФТРИ»

И.Ю. Блинов

И.Б. Норец

С.А. Семенов
