УТВЕРЖДАЮ

ИНСТРУКЦИЯ

Анализаторы электрических цепей векторные Agilent Е5071С с опциями 2К5, 4К5, 260, 460, 465, 2D5, 4D5 фирмы «Agilent Technologies», Малайзия

Методика поверки

2010 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на анализаторы электрических цепей векторные Е5071С фирмы «Agilent Technologies», Малайзия, (далее - анализаторы) и устанавливает порядок проведения их первичной и периодической поверки.

  • 1.2 Межповерочный интервал - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

ввозе импорта (после ремонта)

периодической поверке

1 Внешний осмотр.

8.1

да

да

2 Опробование.

8.2

да

да

3 Определение метрологических характеристик:

8.3

3.1 Определение присоединительных размеров коаксиальных соединителей.

8.3.1

да

да

3.2 Определение диапазона рабочих частот и относительной погрешности по частоте опорного кварцевого генератора.

8.3.2

да

да

3.3 Определение диапазона и абсолютной погрешности установки мощности выходного сигнала.

8.3.3

да

да

3.4 Определение диапазона и абсолютной погрешности измерений модуля и фазы коэффициента передачи S21 и S12.

8.3.4

да

да

3.5 Определение диапазона и абсолютной погрешности измерений модуля и фазы коэффициента отражения Sn и S22-

8.3.5

да

да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки используют средства измерений и вспомогательное обо

рудование, представленные в таблице 2. Таблица 2

№ пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

1

2

8.3.1

Комплект для измерений соединителей коаксиальных КИСК-3,5 (пределы допускаемой абсолютной погрешности измерений длины ±0,02 мм).

Комплект измерительный соединителей коаксиальных КИСК-7 (пределы допускаемой абсолютной погрешности измерений длины ± 0,02 мм).

8.3.2

Частотомер электронно-счетный 43-66 (диапазон измерений частоты от 10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 5-10'7).

1

2

Стандарт частоты и времени СЧВ-74 (номинальные значения частот выходного сигнала 1; 1-Ю5; 1-Ю6; 5-Ю6 Гц, пределы допускаемой относительной погрешности по частоте в межповерочный интервал времени 1 год ± З,65-1О'10).

Компаратор частотный Ч7-308А/1 (номинальные значения частот измеряемых сигналов 5; 10; 100 МГц, предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты, вносимого компаратором на интервале времени измерений 1 с при полосе пропускания 3 Гц 7,0-10'14).

8.3.3

Ваттметр поглощаемой мощности M3-93 (диапазон рабочих частот от 0,02 до 18 ГГц, диапазон измерений мощности от Г10’4 до 1 Вт, пределы допускаемой относительной погрешности измерений мощности ± (4 - 6) %).

Анализатор спектра ВЧ и СВЧ диапазонов Е4411В (диапазон частот от 9 кГц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений мощности ±1,5 дБ).

8.3.4

Установка для измерения ослаблений и фазового сдвига образцовая ДК1-16 (диапазон рабочих частот от 100 кГц до 18 ГГц, диапазон измеряемых ослаблений от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ± 0,25 дБ).

Прибор для поверки аттенюаторов Д1-13А (рабочий диапазон частот от 0 до 30 МГц, диапазон устанавливаемых значений ослабления от 0 до 110 дБ с шагом 10 дБ, пределы допускаемой погрешности установки ослабления от 0,003 до 0,025 дБ).

Рабочий эталон (установка высшей точности) единиц комплексного коэффициента передачи и отражения (диапазон частот от 45 МГц до 26,5 ГГц и от 45 МГц до 50 ГГц).

8.3.5

Набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (номинальные значения КСВН: 1,0; 1,2; 1,4; 2,0; пределы допускаемой относительной погрешности измерений КСВН: ± 1 % для КСВН < 1,4; ± 1,5 % для КСВН = 2,0; ± 2 % для КСВН = 3,0; пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения: ±1° для КСВН > 2,0; ± 1,5° для КСВН = 1,4; ± 2° для КСВН = 1,2).

Набор мер полного и волнового сопротивления 1-го разряда ЭК9-145 (номинальные значения КСВН: 1,0; 1,2; 1,4; 2,0; пределы относительной погрешности измерений КСВН ± 1 %; пределы абсолютной погрешности измерений фазы коэффициента отражения ± 1°).

Рабочий эталон единиц комплексного коэффициента передачи и отражения.

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

  • 3.3 Все средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки анализатора допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы

с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющие право на поверку (аттестованными в качестве поверителей по ГОСТ 20.2.012-94).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 К работе на анализаторе допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

  • 5.3 Запрещается проведение измерений при отсутствии или неисправности заземления аппаратуры.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C           20 ± 5;

  • - относительная влажность воздуха, %             65 ± 15;

  • - атмосферное давление, мм рт. ст.                750 ± 30;

  • - параметры питания от сети переменного тока:

  • - напряжение, В                              220 ± 5;

  • - частота, Гц                                    50 ± 0,5.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в РЭ на поверяемый анализатор по его подготовке к поверке;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев приборов для установления их рабочего режима.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - наличие товарного знака фирмы-изготовителя, серийного номера, года изготовления;

  • - соответствие комплектности требованиям нормативно-технической документации на конкретную модификацию;

  • - состояние лакокрасочного покрытия;

  • - чистоту гнезд, разъемов, клемм;

  • - отсутствие механических, электрических, химических и тепловых повреждений.

  • - комплектность анализатора должна соответствовать технической документации фирмы «Agilent Technologies, Inc.», США (ТД).

  • 8.1.2 Результаты внешнего осмотра считать положительными, если выполняются все перечисленные требования.

  • 8.2 Опробование

    • 8.2.1 Подключить анализатор к сети, на задней панели нажать тумблер включения питания, на передней панели нажать кнопку включения. На экране анализатора должна появиться информация о загрузке операционной системы и программного обеспечения (ПО) фирмы-изготовителя. После загрузки операционной системы и ПО на экране анализатора должно появиться меню управления анализатором.

    • 8.2.2 Результаты опробования считать положительными, если не отображается информация об ошибках.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение присоединительных размеров коаксиальных соединителей

      • 8.3.1.1 Соответствие присоединительных размеров коаксиального соединителя входов анализатора определить сличением основных размеров с размерами, указанными в ГОСТ РВ 51914-2002 (с использованием комплектов для измерений соединителей коаксиальных КИСК-7, КИСК-3,5).

      • 8.3.1.2 Результаты поверки считать положительными, если присоединительные размеры коаксиального соединителя соответствуют типу N - для Е5071С (260, 460, 465, 2D5, 4D5), типу 3,5 - - для Е5071С (2К5, 4К5) (по ГОСТ РВ 51914-2002).

    • 8.3.2 Определение диапазона рабочих частот и относительной погрешности по частоте опорного кварцевого генератора

      • 8.3.2.1 Провести предварительную установку режима работы анализатора. Для этого нажать на клавишу «PRESET» на передней панели анализатора и подтвердить выбранное действие клавишей «ENTER». Подсоединить частотомер электронно-счетный 43-66 (далее - 43-66) к измерительному входу «1» (Port 1) анализатора.

      • 8.3.2.2 Установить анализатор в режим генерации непрерывного сигнала. Для этого в меню «Channel» анализатора выбрать «CW Frequency» и установить частоту сигнала 0,009 МГц (0,1 МГц - в случае укомплектования тройниками подачи напряжения смещения).

      • 8.3.2.3 Провести отсчёт значения частоты по индикатору 43-66. Результат измерений частоты fH3M должен находится в пределах:

±fH3M = fycr-(+5-10-6)+l/2-N,

где fyCT - установленное значение частоты;

N - последняя единица счёта.

Повторить указанные измерения для частот выходного сигнала 10 МГц, 5; 6,5; 14; 20 ГГц. Результаты занести в протокол.

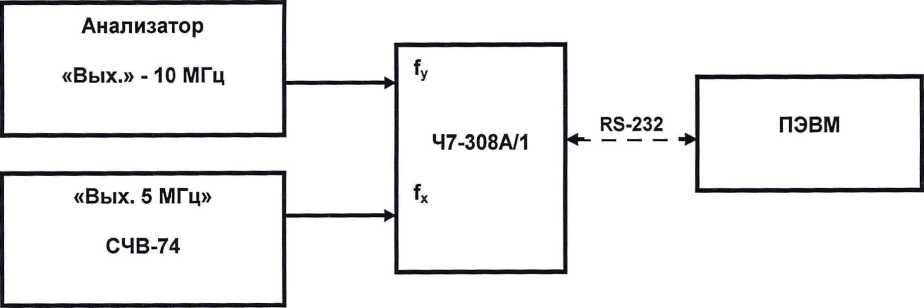

  • 8.3.2.4 Определение относительной погрешности по частоте опорного кварцевого генератора провести методом сравнения частоты проверяемого опорного кварцевого генератора с частотой меры (стандарт частоты и времени С4В-74 (далее - С4В-74)) с помощью компаратора частотного 47-308А/1 (далее - 47-308А/1) по схеме, приведенной на рисунке 1

Рисунок 1

  • 8.3.2.5 Установить органы управления Ч7-308А/1 в соответствии с Инструкцией по программированию ЯКУР.411146.011 ИП:

  • - показатель коэффициента умножение 1 ,еЗ;

  • - полоса 10 Гц;

  • - максимальное время усреднения 3600 с;

  • - число усреднений 24;

  • - входная частота 10 МГц.

  • 8.3.2.6 Провести измерения относительной разности частот при интервале времени измерения 1 ч, интервале времени наблюдения 24 ч с определением среднего значения.

  • 8.3.2.7 Результаты поверки считать положительными, если диапазон рабочих частот, ГГц:

  • - Е5071С (260, 460) - от 0,009 до 6500;

  • - Е5071С (265, 465) - от 0,1 до 6500;

  • - Е5071С (2D5, 4D5) - от 0,3 до 14000;

-Е5071С (2К5,4К5) - от 0,3 до 20000

и значения относительной погрешности установки частоты опорного кварцевого генератора находятся в пределах ± 5-10'6.

  • 8.3.3 Определение диапазона и абсолютной погрешности установки мощности выходного сигнала

    • 8.3.3.1 Определение выходной мощности произвести с использованием ваттметра поглощаемой мощности М3-93 (далее - М3-93) - для значений мощности от минус 10 до 10 дБ/мВт (в диапазоне частот до 18 ГГц) и Е4411В - для значений мощности от минус 55 до минус 10 дБ/мВт, а также от минус 10 до 10 дБ/мВт в диапазоне частот свыше 18 ГГц. Подключить М3-93 (Е4411В) к измерительному порту «1» проверяемого анализатора. Провести предварительную установку режима работы анализатора. Для этого нажать на клавишу «PRESET» на передней панели анализатора и подтвердить выбранное действие клавишей «ENTER».

    • 8.3.3.2 Установить анализатор в режим измерений S12.

    • 8.3.3.3 Установить анализатор в режим генерации непрерывного сигнала. Для этого в меню «Channel» анализатора выбрать «CW Frequency».

    • 8.3.3.4 Последовательно устанавливая следующие значения мощности выходного сигнала: минус 55; минус 30; минус 20; минус 10; 0; 5; 7; 8; 9; 10 дБ/мВт, провести измерения мощности для следующих значений частот: 0,009 10; 1000; 2000; 3000; 4500; 6500; 14000; 20000 МГц.

    • 8.3.3.5 Повторить проделанные операции для измерительного порта «2», предварительно установив режим измерений S21.

  • 8.3.3.6 Определить абсолютную погрешность установки мощности выходного сигнала как разность между установленным и измеренным значениями мощности.

  • 8.3.3.7 Результаты поверки считать положительными, если диапазон установки мощности выходного сигнала (в диапазоне частот, ГГц), дБ:

и значения абсолютной погрешности установки мощности выходного сигнала находятся в пределах ± 2,5 дБ.

  • 8.3.4 Определение диапазона и абсолютной погрешности измерений модуля и фазы коэффициента передачи S21 И S12

Определение абсолютной погрешности измерений модуля и фазы коэффициента передачи провести методом прямых измерений значений модуля коэффициента передачи и фазы коэффициента передачи аттенюаторов (сборки аттенюаторов).

  • 8.3.4.1 Провести предварительную установку режима работы анализатора. Для этого нажать на клавишу «PRESET» на передней панели анализатора и подтвердить выбранное действие клавишей «ENTER».

  • 8.3.4.2 Установить анализатор в режим измерений S12.

  • 8.3.4.3 Провести полную двухпортовую калибровку анализатора в соответствии с РЭ.

  • 8.3.4.4 Провести измерения модуля коэффициента передачи и фазы коэффициента передачи аттенюаторов (сборки аттенюаторов) на установке для измерения ослаблений и фазового сдвига образцовой ДК1-16 (далее - ДК1-16) в диапазоне частот от 100 кГц до 14 ГГц. В диапазоне частот свыше 18 ГГц использовать аттенюаторы из комплекта поверочных мер 85053В, входящих в состав рабочего эталона (установки высшей точности) единиц комплексного коэффициента передачи и отражения (далее - рабочий эталон). В частотном диапазоне от 9 кГц до 100 кГц использовать прибор для поверки аттенюаторов Д1-13А (далее - Д1-13А).

  • 8.3.4.5 Провести измерения модуля коэффициента передачи и фазы коэффициента передачи аттенюаторов (сборки аттенюаторов) из комплекта ДК1-16 и из комплекта 85053В анализатором (для номинальных значений модуля коэффициента передачи 10, 20, 50, 90 дБ) на следующих частотах: 0,009; 0,1; 10; 100; 1000; 2000; 3000; 4500; 6000; 8500; 14000; 20000 МГц.

  • 8.3.4.6 Определить абсолютную погрешность измерений модуля и фазы коэффициента передачи, как разность измеренного анализатором и действительного значения (измерено на ДК1-16).

  • 8.3.4.7 Результаты поверки считать положительными, если:

значения абсолютной погрешности измерений модуля коэффициента передачи (в диапазоне частот) находятся в пределах, дБ:

- от 9 до 300 кГц:

- от 10 до 0 дБ

± (0,13+0,002| А|)

- от 0 до минус 60 дБ

± (0,13+0,003 |А|)

- от минус 60 до минус 80 дБ

± (0,05|А|-2,7)

- от минус 80 до минус 90 дБ

± (0,18|А|-13,1)

- свыше 300 кГц до 10 МГц:

- от 10 до 0 дБ

± (0,05+0,001|А|)

- от 0 до минус 50 дБ

± (0,05+0,003|А|)

- от минус 50 до минус 70 дБ

± (0,055|А|-2,55)

- от минус 70 до минус 80 дБ

±(0,18|А|-11,3)

- от минус 80 до минус 90 дБ

±(0,49|А|-36,1)

- свыше 10 МГц до 3 ГГц:

- от 10 до 0 дБ

± (0,05+0,001|А|)

- от 0 до минус 60 дБ

± (0,05+0,0025|А|)

- от минус 60 до минус 70 дБ

± (0,02|А|-1)

- от минус 70 до минус 80 дБ

±(0,04|А|-2,4)

- от минус 80 до минус 90 дБ

± (0,12|А|-8,8)

- свыше 3 до 6 ГГц:

- от 10 до 0 дБ

± (0,09+0,001|А|)

- от 0 до минус 60 дБ

± (0,09+0,0027|А|)

- от минус 60 до минус 70 дБ

±(0,015|А|-0,65)

- от минус 70 до минус 80 дБ

±(0,05|А|-3,1)

- от минус 80 до минус 90 дБ

± (0,11|А|-7,9)

- свыше 6 до 20 ГГц:

- от 10 до 0 дБ

± (0,25+0,005|А|)

- от 0 до минус 60 дБ

± (0,3+0,005 А|)

- от минус 60 до минус 70 дБ

± (0,045|А|-2,1)

- от минус 70 до минус 80 дБ

±(0,195|А|-12,6)

- от минус 80 до минус 90 дБ

± (0,6|А|-45),

где |А| - измеряемый модуль коэффициента передачи

и значения абсолютной погрешности измерений фазы коэффициента передачи (в диа-

пазоне частот) находятся в пределах:

- от 9 до 300 кГц:

- от 10 до 0 дБ

± (0,4+0,01 |А|)°

- от 0 до минус 40 дБ

± (0,4+0,0225 | А|)°

- от минус 40 до минус 60 дБ

± (0,335 |А| -12,1)°

- от минус 60 до минус 70 дБ

± (2,2 |А| - 124)°

свыше 300 кГц до 10 МГц:

- от 10 до 0 дБ

± (0,3+0,01 |А|)°

- от 0 до минус 40 дБ

± (0,3+0,0125 |А|)°

- от минус 40 до минус 60 дБ

± (0,11 |А| - 3,6) °

- от минус 60 до минус 70 дБ

± (0,5 |А| - 27) °

- от минус 70 до минус 80 дБ

±(2,2 |А|- 146)°

свыше 10 МГц до 3 ГГц:

- от 10 до 0 дБ

± (0,7+0,01 |А|)°

- от 0 до минус 60 дБ

±(0,7+0,0133 |А|)°

- от минус 60 до минус 70 дБ

±(0,1 |А| - 4,5)°

- от минус 70 до минус 80 дБ

± (0,35 |А| - 22)°

- от минус 80 до минус 90 дБ

± (0,9 |А| - 66)°

свыше 3 до 6 ГГц:

± (0,7+0,01 |А|)° ±(0,7+0,0167 |А|)° ±(0,215 |А|-11,2)°

± (0,9 |А| - 66)°

± (0,9+0,01 |А|)° ± (0,9+0,016 |А|)° ±(0,115 |А|-4,05)° ±(0,5 |А| - 31)° ±(1,9 |А| - 66)°

  • - от 10 до 0 дБ

  • - от 0 до минус 60 дБ

  • - от минус 60 до минус 80 дБ

  • - от минус 80 до минус 90 дБ свыше 6 до 20 ГГц:

от 10 до 0 дБ

от 0 до минус 50 дБ

от минус 50 до минус 70 дБ

от минус 70 до минус 80 дБ

от минус 70 до минус 80 дБ

  • 8.3.5 Определение диапазона и абсолютной погрешности измерений модуля и фазы коэффициента отражения Sh и S22

    • 8.3.5.1 Провести предварительную установку режима работы анализатора. Для этого нажать на клавишу «PRESET» на передней панели анализатора и подтвердить выбранное действие клавишей «ENTER».

    • 8.3.5.2 Установить анализатор в режим измерений Su.

    • 8.3.5.3 Провести полную двухпортовую калибровку анализатора в соответствии с РЭ.

    • 8.3.5.4 Провести измерения модуля и фазы коэффициента отражения нагрузок из комплекта набора мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (далее - ЭК9-140) и из комплекта набора мер полного и волнового сопротивления 1-го разряда ЭК9-145 (далее -ЭК9-145) для номинальных значений КСВН: 1,0; 1,2; 1,4; 2,0; 3,0 на следующих частотных точках: 0,009; 0,1; 10; 100; 1000; 2000; 3000; 4000; 4500; 6000; 8500; 14000 МГц. Для проверки абсолютной погрешности измерений комплексного коэффициента отражений анализаторов Е5071С-2К5/4К5 использовать поверочный набор мер 85053В из состава рабочего эталона.

    • 8.3.5.5 Определить абсолютную погрешность измерений модуля и фазы коэффициента отражения, как разность измеренного и действительного значений.

    • 8.3.5.6 Результаты поверки считать положительными, если значения абсолютной погрешности измерений модуля коэффициента отражения находятся в пределах, дБ:

      - от 9 кГц до 10 МГц

      ± (0,004+0,015 |Г|)

      - свыше 10 МГц до 3 ГГц

      ±(0,006+0,016|Г|)

      - свыше 3 до 6 ГГц

      ±(0,010+0,025 Г)

      - свыше 6 до 8,5 ГГц -для2К5/4К5:

      ± (0,014+0,03|Г|)

      - от 300 кГц до 100 МГц

      ± (0,008+0,018|Г|)

      - свыше 100 МГц до 2 ГГц

      ± (0,008+0,018|Г|)

      - свыше 2 до 6 ГГц

      ± (0,013+0,032|Г|)

      - свыше 6 до 20 ГГц

      ± (0,017+0,613|Г)

      где |Г| - измеряемый модуль коэффициента отражения

и значения абсолютной погрешности измерений фазы коэффициента отражения нахо дятся в пределах:

где АГ - абсолютная погрешность измерений модуля коэффициента отражения.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки на анализатор выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки поверяемый анализатор к дальнейшему применению не допускается. На такой анализатор выдается извещение об его непри-

    годности к дальнейшей эксплуатации с указанием причин.         //

    Начальник отдела

    /Л //

    ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

    В.Л. Воронов

    Старший научный сотрудник                   р

    / / /

    ГИИ СИ «Воентест» 32 ГНИИИ МО РФ

    Of

    х/

    А.С. Бондаренко

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
