Методика поверки «ГСИ . Преобразователи (регистраторы) давления измерительные Levelogger, AquaVent, Barologger» (МП 6876-17 )

СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Преобразователи (регистраторы) давления измерительные Levelogger, AquaVent, Barologger

Методика поверки

МП 68476-17 с изменением № 1 г. Москва

2021 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки распространяется на преобразователи (регистраторы) давления измерительные Levelogger, AquaVent, Barologger (далее - преобразователи) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять преобразователь, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять преобразователь в процессе эксплуатации и хранения.

• 1.4 Допускается проведение поверки для меньшего числа измеряемых величин в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Пункт 1.4 (Измененная редакция, Изм. № 1)

• 1.5 Рекомендованный интервал между поверками: 2 года; 1 год для преобразователей модификаций LT Levellogger Junior и Levelogger 5 Junior.

Пункт 1.5 (Измененная редакция, Изм. № 1)

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица!

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

Окончание таблицы 2

3.2 Допускается применение других средств поверки, обеспечивающих соотношение пределов допускаемых основных погрешностей средств поверки и поверяемых преобразователей должно быть не более 1:2.

• 3.3 Применяемые средства поверки должны быть исправны.

• 3.4 Средства измерений должны иметь действующие свидетельства о поверке.

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений данного вида.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1 000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на преобразователи и применяемые средства измерений.

• 5.2 Запрещается создавать давление, превышающее верхний предел измерений преобразователя.

• 5.3 Запрещается снимать преобразователь, находящийся под давлением, с устройства для создания давления.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (23 ± 2) °C;

• - относительная влажность воздуха не более 80 %;

• - давление в помещении, где проводят поверку (далее атмосферное давление), в пределах от 84 до 106,7 кПа;

• - рабочая среда - воздух или нейтральный газ при поверке преобразователей с верхними пределами измерений, не превышающими 2,1 МПа. Допускается использовать жидкость при поверке преобразователей с верхними пределами измерений от 0,4 до 2,1 МПа при условии тщательного заполнения жидкостью все системы поверки;

• 6.2 Импульсная линия, через которую подают измеряемое давление, допускается соединять с дополнительными емкостями, вместимость каждой из которых должна находиться в пределах от 1 до 50 литров.

• 6.3 Устройство для создания давления должно обеспечивать плавное повышение и скачкообразное понижение давления, а также постоянство давления во время отсчета показаний и выдержке указателей под давлением, равным верхнему пределу измерений.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать преобразователь в условиях окружающей среды, указанных в п.6.1, не менее 1 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены);

• - проверить наличие паспорта, свидетельства о предыдущей поверке, руководства по эксплуатации;

• - система состоящая из соединительных линей, эталона и вспомогательных средств для задания и передачи измеряемого параметра должна быть проверена на герметичность в соответствии с пп. 8.2

• 8.1 Внешний осмотр

При проведении внешнего осмотра необходимо убедиться в:

• - целостности преобразователя (отсутствие трещин или вмятин на корпусе);

• - соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации;

Результат внешнего осмотра считают положительным, если выполняются вышеуказанные требования.

• 8.2 Подтверждение соответствия программного обеспечения

Для подтверждения соответствия программного обеспечения (далее по тексту - ПО) необходимо:

• 1) Подключают преобразователь к персональному компьютеру и устанавливают ПО Levellogger Series преобразователя в соответствии с руководством по эксплуатации.

• 2) Запускают ПО Levellogger Series.

• 3) Перемещаясь по меню ПО Levellogger Series считывают наименование и номер версии встроенного и внешнего ПО.

• 4) Сравнивают данные представленные в описании типа с данными считанными с персонального компьютера.

Результат проверки считают положительным, если наименование и номер версии встроенного и внешнего ПО соответствуют указанным в описании типа на преобразователь.

• 8.3 Проверка герметичности системы

  • 8.3.1 Проверку герметичности системы для преобразователей проводят при значении давления равного верхнему пределу поверяемого преобразователя по методике, изложенной в п. 8.3.2 согласно схеме, представленной на рисунке 1.

Примечание: Если система предназначена для проверки преобразователей с разными значениями верхних пределов измерений, проверку герметичности системы рекомендуется проводить при давлении, соответствующем наибольшему из этих значений.

Рисунок 1 - Структурная схема проверки герметичности системы

• 8.3.2 При проверке герметичности системы на место поверяемого преобразователя устанавливают преобразователь, или любое другое средство измерений, имеющее погрешность (приведенную к значениям давления) не более ±2,5 % и позволяющее заметить изменение давления ±0,5 % заданного значения давления.

Создают давление равное верхнему пределу измерений поверяемого преобразователя и отключают источник давления (в качестве источника давления могут использоваться грузопоршневые манометры МП-6 или МП-60, манометр абсолютного давления МПАК-15, а также помпа пневматическая PV-60, в зависимости от значения испытательного давления и способа проверки преобразователей). Если в качестве эталона применяется грузопоршневой манометр, его колонку и пресс также отключают.

Систему считают герметичной, если после трехминутной выдержки под давлением, равным верхнему пределу измерений, в течение последующих 2 мин в ней не наблюдают падение давления.

Допускается изменение давления, обусловленное изменением температуры окружающего воздуха и изменением температуры измеряемой среды.

• 8.4 Опробование

  • 8.4.1 При опробовании проверяют работоспособность преобразователей.

  • 8.4.2 Поверяемый преобразователь помещают в герметичный сосуд.

  • 8.4.3 Работоспособность преобразователя проверяют, изменяя измеряемое давление от нижнего предельного значения до верхнего при помощи источника давления.

  • 8.4.4 Убеждаются в работоспособности преобразователей по изменениям показаний поверяемого преобразователя.

• 8.5 Определение метрологических характеристик

Если преобразователь поставляется с оптическим считывателем USB, то перед проведением проверки преобразователь устанавливают на запись с определенным интервалом времени согласно руководству по эксплуатации. После проведения проверки преобразователь подключают к оптическому считывателю USB и ПК (с установленным ПО Levellogger Series) и производят считывание показаний. Измеренные значения температуры, полученные с помощью эталонных средств поверки, фиксируются в те же временные промежутки, что и у поверяемоего преобразователя.

Если преобразователь поставляется без оптического считывателя USB, то подключение преобразователя осуществляют непосредственно к ПК (с установленным ПО Levellogger Series) и измеренные значения фиксируются на экране ПК в окне ПО Levellogger Series. Сравнение измеренных значений давления поверяемого преобразователя и эталонных средств поверки осуществляется одновременно.

• 8.5.1 Определение приведенной (к диапазону измерений) погрешности измерений абсолютного и гидростатического давлений.

Определение приведенной (к диапазону измерений) погрешности измерений абсолютного и гидростатического давлений допускается проводить двумя способами.

• 8.5.1.1  Определение приведенной (к диапазону измерений) погрешности измерений абсолютного и гидростатического давлений (способ № 1)

• 1) Подготавливают поверяемый преобразователь и средства поверки согласно их эксплуатационным документам.

• 2) Собирают схему, представленную на рисунке 2а или 26 (в зависимости от наличия оптического считывателя USB).

• 3) При помощи помпы пневматической Элемер PV-60 (далее по тексту - помпа) в герметичном сосуде устанавливают номинальное измеряемое давление.

• 4) Считывают измеренные значения давления при помощи преобразователя давления ПДЭ-020И (далее по тексту - ПДЭ) и поверяемого преобразователя.

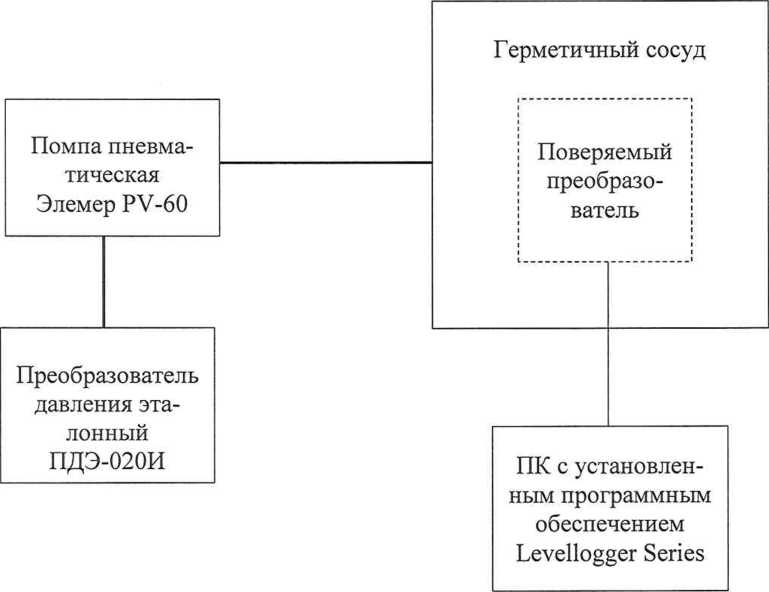

а) Схема определения приведенной (к диапазону измерений) погрешности измерений абсолютного и гидростатического давлений для преобразователей без оптического считывателя USB

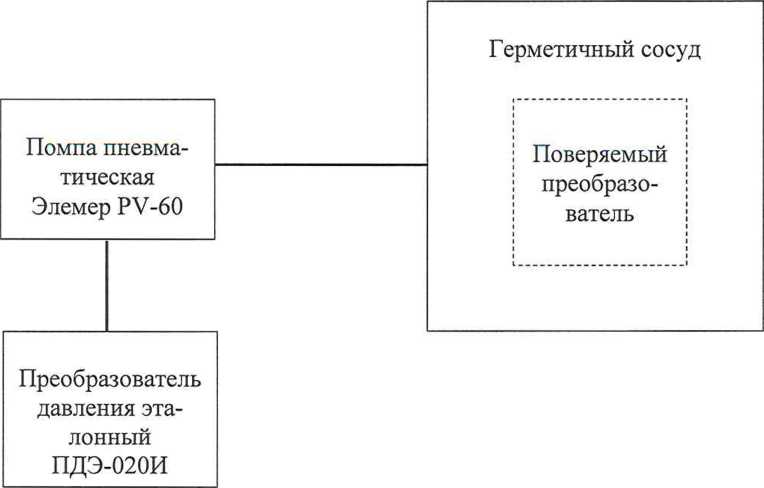

б) Схема определения приведенной (к диапазону измерений) погрешности измерений абсолютного и гидростатического давлений для преобразователей с оптическим считывателем USB

Рисунок 2

• 5) Проверка преобразователей проводится при значениях измеряемого давления, равных 0; 25; 50; 75 и 100 % от верхнего предела измерений.

• 6) Приведенную (к диапазону измерений) или абсолютную погрешности (в зависимости от способа нормирования) определяют при значениях измеряемого давления, полученных при приближении к нему как со стороны меньших, так и со стороны больших значений (при прямом и обратном ходе) по формулам (1) или (2).

Др=Г_й-Г₃                                  (1)

где: Yи - значение давления, измеренное поверяемым преобразователем, кПа;

Уз - значение давления, измеренное при помощи ПДЭ, кПа;

Ун - нормирующее значение, равное диапазону измерений, кПа.

Результаты считают положительными, если полученные значения погрешностей не превышают значений, представленных в таблице А.1 Приложения А.

• 8.5.1.2 Определение приведенной (к диапазону измерений) погрешности измерений абсолютного и гидростатического давлений (способ № 2)

• 1) Подготавливают поверяемый преобразователь и средства поверки согласно их эксплуатационным документам.

• 2) Собирают схему, представленную на рисунке За или 36 (в зависимости от наличия оптического считывателя USB).

• 3) При помощи эталонного СИ (грузопоршневые манометры МП-6, МП-60 или манометр абсолютного давления МПАК-15 в зависимости от величины испытательного давления), в герметичном сосуде устанавливают номинальное измеряемое давление. При определении погрешности измерений абсолютного давления в случае, если значение испытательного давления (избыточного Ризб) давления задается при помощи грузопорпшевых манометров, атмосферное давление кПа контролируют при помощи ПДЭ. Значение абсолютного давления Р_аб_С, кПа, рассчитывают по формуле:

  = Р

  атм



(3)

4) Считывают измеренные значения давления при помощи эталонного СИ и поверяемого преобразователя.

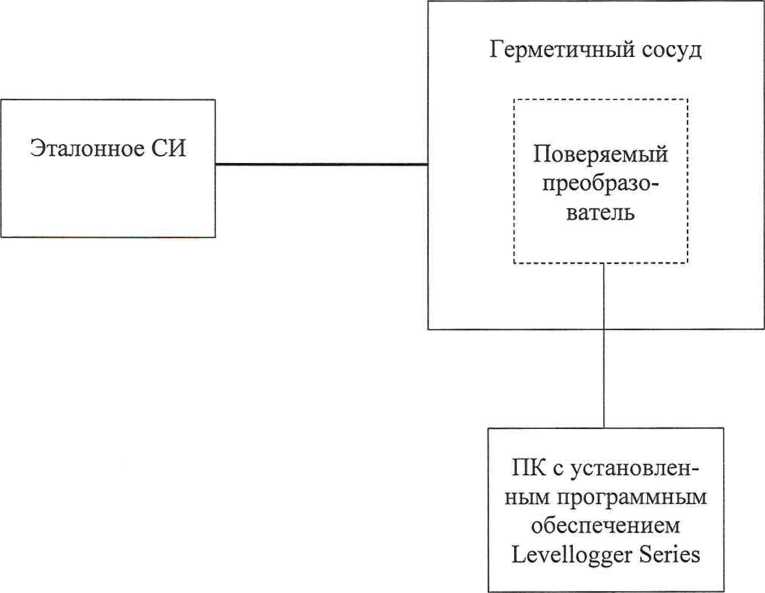

а) Схема определения приведенной (к диапазону измерений) погрешности измерений абсолютного и гидростатического давлений для преобразователей без оптического считывателя USB

б) Схема определения приведенной (к диапазону измерений) погрешности измерений абсолютного и гидростатического давлений для преобразователей с оптическим считывателем USB

Рисунок 3

• 7) Проверка преобразователей проводится при значениях измеряемого давления, равных 0; 25; 50; 75 и 100 % от верхнего предела измерений.

• 8) Приведенную (к диапазону измерений) или абсолютную погрешности (в зависимости от способа нормирования) определяют при значениях измеряемого давления, полученном при приближении к нему как со стороны меньших, так и со стороны больших значений (при прямом и обратном ходе) по формулам (4) или (5).

Ар       Y₃                                              (4)

Y -Y

где: Yh - значение давления, измеренное поверяемым преобразователем, кПа;

Уз - значение давления, измеренное при помощи эталонного СИ, кПа; Уя - нормирующее значение, равное диапазону измерений, кПа.

Результаты считают положительными, если полученные значения погрешностей не превышают значений, представленных в таблице А.1 Приложения А.

• 8.5.2 Определение абсолютной погрешности измерений температуры

  • 8.5.2.1 Определение абсолютной погрешности измерения температуры выполняют в 5-ти равномерно расположенных точках рабочего диапазона измеряемых температур поверяемого преобразователя, включая начальное и конечное значение диапазона измерений, методом сличения с термометром сопротивления платиновым эталонным ПТСВ-9-2 (далее по тексту - термометр) в камере климатической СМ-70/100-120 ТВХ (далее по тексту - климатическая камера).

  • 8.5.2.2 Термометр подключают к преобразователю сигналов ТС и ТП «Теркон» (далее по тексту - Теркон) в соответствии со схемой соединения внутренних проводов термометра и схемами внешних электрических подключений приборов. Необходимо строго соблюдать инструкцию по подключению и заземлению электроизмерительной аппаратуры. Измерительный ток должен соответствовать указанному значению в спецификации (в паспорте) на термометр.

  • 8.5.2.3  В соответствии с эксплуатационной документацией устанавливают в климатической камере температурную точку с п. 8.5.2.1.

  • 8.5.2.4 После установления заданной температуры и установления теплового равновесия между термометром и преобразователем считывают измеренные значения. Измерения повторяют не менее 3-х раз. Значение погрешности определяют по формуле (3).

Д_г =                                                  (3)

где: Yn - значение температуры, измеренное преобразователем, °C;

Уз - значение температуры, измеренное при помощи термометра и Теркон, °C;

• 8.5.2.5 Операции по пп.8.5.2.2 - 8.5.2.4 выполняют для всех выбранных температурных точке диапазона измерений.

Результаты считают положительными, если полученные значения абсолютной погрешности не превышают значений, установленных в таблице А. 1 Приложения А.

• 9.1 Результаты поверки преобразователя подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 9.2 По заявлению владельца преобразователя или лица, представившего его на поверку, положительные результаты поверки (когда преобразователь подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт преобразователя записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 9.3 По заявлению владельца преобразователя или лица, представившего его на поверку, отрицательные результаты поверки (когда преобразователь не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт преобразователя соответствующей записи.

• 9.4 Протоколы поверки преобразователя оформляются по произвольной форме.

Раздел 9 (Измененная редакция, Изм. № 1)

ПРИЛОЖЕНИЕ А

Метрологические характеристики преобразователей

аблица А.1 - Метрологические характеристики преобразователей

Продолжение таблицы А. 1

Таблица А.1 (Измененная редакция, Изм. № 1)

13
