Государственная система обеспечения единства измерений

Газоанализаторы CH4-Monitor мод. GMM 01.04.8ххх Методика поверки МП-242-2407-2020

в области физик$4

ФГУП "ВН

И.о. руководителя научно-исследовательского отдела государственных эталонов ^ских измерений ,.И. Менделеева" А.В. Колобова

"7

г. Санкт-Петербург 2020 г.

Настоящая методика поверки распространяется на газоанализаторы CH4-Monitor мод. GMM 01.04.8ххх (в дальнейшем - газоанализаторы), выпускаемые фирмой «WOELKE Industrieelektronik GmbH», Германия, и устанавливает методы их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Примечания:

  • 1) При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

  • 2) В случае, если газоанализатор эксплуатируется в составе измерительного канала измерительной системы утвержденного типа, то при проведении поверки следует руководствоваться утвержденной методикой поверки на систему.

  • 3) Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при поверке

первичной

периодической

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

- проверка работоспособности

6.2.1

да

да

3 Подтверждение         соответствия

программного обеспечения

6.3

да

да

4 Определение       метрологических

характеристик

6.4

- определение основной погрешности газоанализатора 1

6.4.1

да

да

- определение вариации выходного сигнала газоанализатора

6.4.2

да

нет

- определение времени установления показаний

6.4.3

да

нет

2 Средства поверки
  • 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6

Прибор комбинированный Testo 622 (ФИФ 44744-10), диапазон измерений температуры от -10 до +60 °C, относительной влажности от 10 до 98 %, атмосферного давления от 300 до 1200 гПа, пределы допускаемой абсолютной погрешности по каналам: относительной влажности ±3 %, температуры ±0.4 °C, абсолютного давления ±5 гПа

Вольтметр универсальный цифровой В7-40/1 (ФИФ 39075-13), Тг2.710.016 ТУ, диапазон измерения напряжения постоянного тока от 0.01 мВ до 1000 В, пределы допускаемой относительной погрешности измерений на пределах 20, 200, 2000 В ±(0,1+0,02(Uk/U-1))%, диапазон измерений сопротивления постоянному току от 0,01 Ом до 20 МОм. пределы допускаемой относительной погрешности на пределах измерений 200 Ом, 2. 20. 200, 2000 кОм ±(0,15+0,05(Rk/R-1))%, диапазон измерений силы постоянного тока от 0,01 мкА до 2000 мА, пределы допускаемой основной относительной погрешности на пределах 200 мкА, 2,20,200.2000 мА±(0,2+0,02(1к/1-1)) %

Частотомер электронно-счетный 43-96 (ФИФ 75261-19), диапазон измерений частоты от 0,01 до 200 -106 Гц

Источник питания постоянного тока Б5-48, диапазон напряжения постоянного тока 0-50 В, сила тока 0-2 А *

6.4

Стандартные образцы газовых смесей состава метан - азот (ГСО 10531-2014, 10532-2014) в баллонах под давлением (Приложение А) 1

Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением

Поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 *

Секундомер механический СОПпр. СОСпр (ФИФ 11519-11), ТУ 25-1894.003-90. класс точности третий

Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 *

или

Редуктор баллонный одноступенчатый “Go Regulator" серии PR-1 (нержавеющая сталь 316L), диапазон регулирования давления на выходе от 0 до 7 кгс/см2.

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм *

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6х 1,5 мм *

Насадка для подачи ГС

IBM-совместимый компьютер с установленной ОС семейства Windows (не ниже Windows 98), свободным COM-портом и установленным автономным ПО, обеспечивающим работу с регистрами ModBus (например, Terring ModBus Tools

1 * Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из таблицы приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

3.1.0)*

Адаптер интерфейса R.S485 - RS232 (при поставке газоанализатора в комплекте с с модулями беспроводного интерфейса - контроллером радиоданных, тип FDC 01, и приемопередатчиком данных, тип FDT 01) *

3 Требования безопасности
  • 3.1 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.3 Требования техники безопасности при эксплуатации ГС и чистых газов в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

  • 3.4 Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3.5 К поверке допускаются лица, изучившие эксплуатационную документацию на газоанализаторы и прошедшие необходимый инструктаж.

  • 3.6 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки
  • 4.1 При проведении поверки соблюдают следующие условия:

температура окружающей среды, °C                                          20 ± 5;

относительная влажность окружающей среды, %                           от 30 до 80;

атмосферное давление, кПа                                              от 97 до 104,6.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • 1) проверяют комплектность газоанализатора в соответствии с требованиями эксплуатационной документации (при первичной поверке);

  • 2) подготавливают газоанализатор к работе  в  соответствии  с требованиями

эксплуатационной документации;

  • 3) проверяют наличие паспортов и сроки годности ГС;

  • 4) баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы -2 ч;

  • 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

  • 6) собирают схему поверки, рекомендуемая схема соединений приведена на рисунке 1.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

наличие маркировки взрывозащиты на корпусе;

соответствие комплектности (при первичной поверке);

маркировка должна быть четкой и соответствовать требованиям эксплуатационной документации;

отсутствие внешних повреждений, влияющих на работоспособность.

Газоанализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

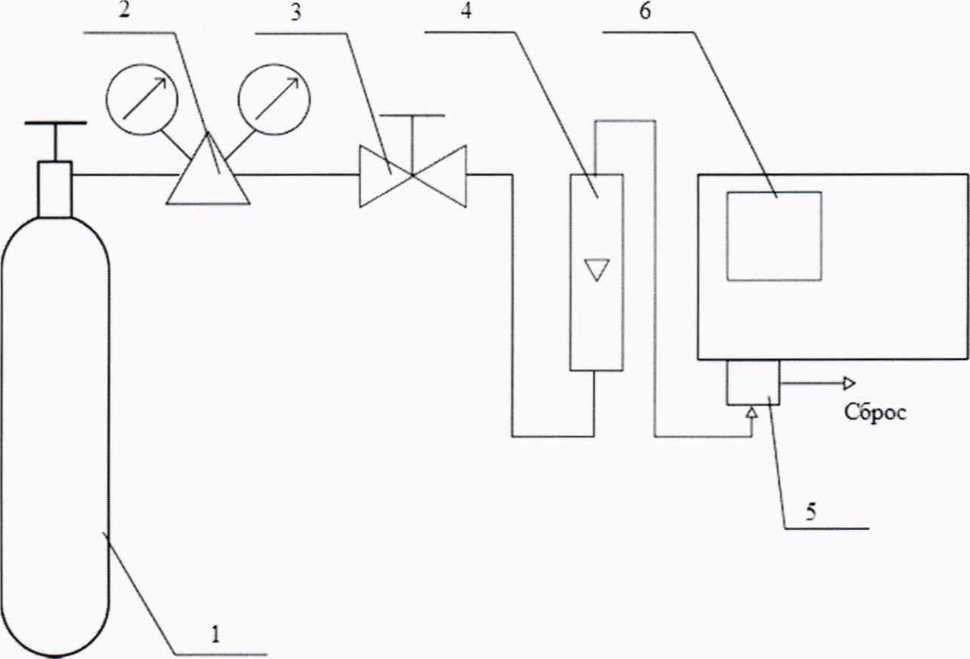

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки трассовый; 4 - ротаметр (индикатор расхода); 5 - газовый адаптер (насадка для подачи ГС); 6 - газоанализатор

Подача ГС при использовании генератора осуществляется аналогично, при этом вентиль точной регулировки трассовый 3 и ротаметр 4 могут быть исключены из схемы при условии задания необходимого расхода ГС непосредственно на генераторе

Рисунок 1 - Рекомендуемая схема подачи ГС на газоанализаторы при проведении поверки

  • 6.2 Опробование

    • 6.2.1 При опробовании проводят проверку общего функционирования газоанализатора в следующем порядке:

  • 1) включают электрическое питание газоанализатора;

  • 2) выдерживают газоанализатор во включенном состоянии в течение времени прогрева;

Примечание - допускается во время прогрева питание газоанализатора от встроенного аккумулятора.

  • 3) фиксируют показания измерительного прибора, подключенного к аналоговому выходу газоанализатора.

Результат опробования считают положительным, если по окончании времени прогрева отсутствует информация об отказах, значение выходного аналогового сигнала на чистом воздухе соответствует требованиям эксплуатационной документации.

  • 6.3 Подтверждение соответствия программного обеспечения

    • 6.3.1 Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путем проверки соответствия ПО газоанализаторов, представленных на поверку, тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.

    • 6.3.2 Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО, установленного в газоанализатор - при включении электрического питания номер версии отображается на одном из экранов процедуры запуска, или через меню газоанализатора в разделе «Deviceinfos» (название раздела указано для английской версии меню);

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в описании типа газоанализаторов.

  • 6.3.3 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

6.4 Определение метрологических характеристик

6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора проводят в следующей последовательности:

а) собирают газовую схему, представленную на рисунке 1;

б) на вход газоанализатора, используя газовый адаптер-переходник, входящий в комплект поставки, подают ГС (Приложение А, в зависимости от диапазона измерений поверяемого газоанализатора) в последовательности №№ 1 - 2- 3- 4- 3- 2- 1 - 4.

Время подачи каждой ГС не менее 3-То,9 (предела допускаемого времени установления выходного сигнала) для соответствующего диапазона измерений, время подачи контролируют с помощью секундомера (без учета транспортного запаздывания).

Расход ГС устанавливают вентилем точной регулировки или с помощью генератора газовых смесей в диапазоне от 0,5 до 0,7 дм3/мин.

При подаче каждой ГС следует фиксировать установившиеся показания газоанализатора по показаниям дисплея, дисплея компьютера с автономным ПО для работы с беспроводным интерфейсом и вторичного прибора, подключенного к аналоговому выходу газоанализатора.

По показаниям вторичного прибора, подключенного к аналоговому выходу газоанализатора, рассчитать результат измерения содержания определяемого компонента по формулам, приведенным в таблице 3 (в зависимости от типа аналогового выходного сигнала).

Таблица 3 - Функции преобразования газоанализаторов

Тип аналогового выхода

Диапазон          изменения

выходного сигнала

Функция преобразования *

Напряжение постоянного тока

от 0,4 до 2 В

1,6

от 1 до 5 В

C(=^-(U,-1)

Сила постоянного тока

от 4 до 20 мА

от 0,2 до 1 мА

от 0,1 до 1 мА

Тип аналогового выхода

Диапазон          изменения

выходного сигнала

Функция преобразования *

Частота

от 5 до 15 Гц

С, =^--(F-5) ' 10 '

от 6 до 15 Гц

с,=^(Л-б)

* В формулах приняты следующие обозначения:

  • 1) U, - значение напряжения на аналоговом выходе газоанализатора при подаче i-й ГС, В;

  • 2) Сй - значение объемной доли определяемого компонента, соответствующее верхней границе диапазона показаний поверяемого газоанализатора, % или млн’1 (таблица Б.1 приложения Б);

  • 3) I, - значение токового выходного сигнала газоанализатора при подаче Гой ГС, мА;

  • 4) F, - значение частотного выходного сигнала газоанализатора при подаче z-й ГС, Гц.

в) фиксируют установившиеся показания газоанализатора при подаче каждой ГС;

г) значение основной абсолютной погрешности газоанализатора ZJj, объемная доля определяемого компонента, %, рассчитывают по формуле

4 =                                          (1)

где Ci - установившиеся показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, %;

Сд -действительное значение содержания определяемого компонента в Гой ГС, объемная доля определяемого компонента, %.

д) значение основной относительной погрешности газоанализатора %, рассчитывают по формуле

Г —

Л?--100

(2)

Результаты определения основной погрешности считают положительными, если основная погрешность газоанализаторов не превышает пределов, указанных в таблице Б.1 Приложения Б.

  • 6.4.2 Определение вариации выходного сигнала газоанализаторов

Определение вариации выходного сигнала газоанализаторов допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 3.

Значение вариации показаний газоанализатора 19д, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле где Сз, Сд1- результат измерений содержания определяемого компонента при подходе к точке 3 со стороны больших и меньших значений, объемная доля определяемого компонента, %;

210    - пределы допускаемой основной абсолютной погрешности газоанализатора в

точке 3, объемная доля определяемого компонента, %.

Значение вариации показаний газоанализатора fig, в долях от пределов допускаемой основной относительной погрешности, рассчитывают по формуле

•100.

(4)

где 80      - пределы допускаемой основной относительной погрешности газоанализатора в

точке 3, %.

Результат Определение вариации выходного сигнала газоанализаторов считают положительным, если вариация выходного сигнала газоанализатора не превышает 0.5 в долях от пределов допускаемой основной погрешности.

  • 6.4.3 Определение времени установления выходного сигнала газоанализаторов

Допускается проводить определение времени установления выходного сигнала одновременно с определением основной погрешности по п. 6.4.1 и в следующем порядке:

а) на вход газоанализатора, используя газовый адаптер-насадку, входящий в комплект поставки, подают ГС № 3, фиксируют установившиеся показания газоанализатора. Расход ГС устанавливают в диапазоне от 0,5 до 0,7 дм3/мин;

б) вычисляют значение, равное 0.9 установившихся показаний;

в) подают на вход газоанализатора ГС № 1, фиксируют установившиеся показания. Отклонение от нулевых показаний должно быть не более 0,5 в долях от предела допускаемой основной погрешности;

г) подают на вход газоанализатора, используя газовый адаптер-насадку, входящий в комплект поставки, ГС № 3, включают секундомер и фиксируют время достижения значений, рассчитанного в п. б).

Результат определения времени установления выходного сигнала считают положительным, если время установления показаний не превышает пределов, указанных в таблице В. 1 Приложения В.

7 Оформление результатов поверки
  • 7.1   При проведении поверки оформляют протокол результатов поверки.

  • 7.2   Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению. При отрицательных результатах газоанализаторы не допускают к применению.

  • 7.3   Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

Приложение А

(обязательное) Характеристики ГС, используемых при проведении поверки газоанализаторов

Таблица А.1 - Характеристики ГС, используемых при проведении поверки

Диапазон показаний объемной доли метана, %

Номер ГС

Номинальное значение объемной доли метана в ГС, пределы допускаемого отклонения

Пределы допускаемой погрешности относительной аттестации, %

ГОСТ,         ТУ,

регистрационный № в ФИФ

от 0,0 до 5,0

1

ПНГ - воздух

-

марка Б, ТУ 6-21-5-82

2

1,5 % ± 5 % отн.

±1

ГСО    10531-2014

(метан-азот)

3

3,5 % ± 5 % отн.

4

4,75 %± 5% отн.

от 0 до 100

1

ПНГ - воздух или азот

-

марка Б

ТУ 6-21-5-82 или

азот о.ч. сорт 2 по ГОСТ 9293-74

2

5,0% ± 5 % отн.

±2,5

10532-2014 (метан-азот)

3

50% ± 3 % отн.

±1,0

4

95% ± 0,5% отн.

±0,2

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154.

  • 2) ПНГ - воздух марка Б ТУ 6-21-5-82 в баллоне под давлением.

  • 3) Азот о.ч. сорт 1 по ГОСТ 9293-74, объемная доля азота не менее 99,999 %.

Приложение Б

(обязательное)

Метрологические характеристики газоанализаторов

Таблица Б.1 - Диапазоны измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления выходного сигнала

Определяемы й компонент / исполнение газоанализат ора

Диапазон показаний объемной доли метана, %

Диапазон измерений объемной доли, %

Пределы допускаемой основной погрешности

Предел допускаемого времени установления выходного сигнала Тод, с

абсолютной, объемная доля, %

относительной,

%

Метан (СНд) /

GMM

01.04.8ххх

от 0,0 до 100,0

от 0,00 до 2,00 включ.

св. 2.00 до 5,00

±0,10

±5

25

от 0 до 60,0 включ.

св. 60.0 до 100,0

±3,0

±5

25

1 ’ По показаниям дисплея газоанализатора. Наименьший разряд цифровой индикации показаний объемной доли метана на дисплее газоанализатора 0,01 % от 0,00 до 5,00 % включ., 0,05 % св. 5,00 до 20,00 % включ., 0,1 % св. 20,0 до 100.0 %.

2) Верхняя граница диапазона измерений газоанализатора задается в меню конфигурации аналогового выхода газоанализатора.

1

При первичной поверке следует контролировать выходной сигнал газоанализатора по показаниям дисплея, аналоговому выходу и беспроводному интерфейсу (при поставке в комплекте с модулями беспроводного интерфейса - контроллером радиоданных, тип FDC 01, и приемопередатчиком данных, тип FDT 01), при периодической - по показаниям дисплея и аналоговому выходу._______________________________________________________________________|

  • 1.2 При получении отрицательных результатов при проведении той или иной операции поверка газоанализатора прекращается.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
