Методика поверки «Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-65» (СТ065-017.01 МП)

УТВЕРЖДАЮ

Начальник ФГБУ

«ГНМЦ» Минобороны России

Инструкция

Система измерительная для стендовых испытаний узлов и агрегатов вертолетов СИСТ-65

Методика поверки

СТ065-017.01 МП

2017 г.

СОДЕРЖАНИЕ

Стр.

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Обработка результатов измерений

• 9 Оформление результатов поверки

Приложение А - Функциональные схемы поверки ИК

Приложение Б - Форма протокола поверки

• 1.1 Настоящая методика поверки (далее по тексту - «методика») устанавливает порядок проведения и оформления результатов поверки системы измерительной для стендовых испытаний узлов и агрегатов вертолетов СИСТ-65 (в дальнейшем изложении - система) и устанавливает методику первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

• 2.1 При проведении поверки выполнять операции, указанные в таблице 1.

Таблица 1

• 2.2 Допускается проведение поверки отдельных ИК системы в соответствии с заявлением владельца системы.

• 3.1 Средства поверки приведены в таблице 2. Таблица 2

  Номер пункта методики поверки	Наименование и тип основных или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики
  7.3	Калибратор КЗ607: диапазон воспроизведения коэффициента преобразования от минус 10 до 10 мВ/B, класс точности 0,025
  7.4	Квадрант оптический КО-60М: диапазон измерений плоского угла от минус 120 до 120°; пределы допускаемой абсолютной погрешности измерений плоского угла ±30” (±0,0084°)
  7.5	Магазин сопротивлений Р4831: диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 10 кОм, класс точности 0,02
  7.6	Генератор сигналов специальной формы ГСС-05: диапазон частот от 100 мкГц до 5 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой абсолютной погрешности установки частоты (F) ±(5-10'6-F ± 1 мкГц)
  Вспомогательные средства поверки
  5.1	Измеритель комбинированный TESTO 176-Р1: диапазон измерений температуры от минус 20 до плюс 70°С, пределы допускаемой абсолютной погрешности измерений температуры ±0,2°С; диапазон измерений атмосферного давления от 600 до 1100 мбар, пределы допускаемой абсолютной погрешности измерений атмосферного давления ±3 мбар; диапазон измерений относительной влажности от 0 до 100 %; пределы допускаемой абсолютной погрешности измерений влажности ±0,1 %
  Вспомогательное оборудование
  7.3	Кабель для поверки СТ020.00.15.000
  7.4	Устройство градуировки ДУ CT000.00.10.000
  7.5	Кабель для поверки ИК температуры СТ720.81.00.000
  7.6	Кабель АЧХ СТ800.00.12.000

• 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 3.3 При поверке должны использоваться средства измерений утвержденных типов.

• 3.4 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02 июля 2015 г. и иметь действующее свидетельство о поверке (знак поверки).

• 3.5 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 4.2 Любые подключения приборов проводить только при отключенном напряжении питания системы.

• 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему, знающие принцип действия используемых средств поверки и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую методику и имеющие достаточную квалификацию.

• 4.5 Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C (К)..............................от 10 до 30 (от 288 до 298);

относительная влажность воздуха при температуре 25°С, %.............................от 30 до 80;

атмосферное давление, мм рт. ст. (кПа)..............................от 730 до 785 (от 97,3 до 104,6);

напряжение питания однофазной сети переменного тока при частоте

(50±1)Гц, В....................................................................................от 215,6 до 224,4.

• 6.1 При подготовке к поверке:

• - проверить наличие свидетельств (знаков поверки) о поверке рабочих эталонов;

• - проверить наличие свидетельств о поверке термометров сопротивления;

• - проверить целостность электрических цепей ИК;

• - включить питание измерительных преобразователей и аппаратуры системы;

• - запустить программу градуировки в соответствии с РЭ системы;

• - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений;

• -  исправность органов управления (четкость фиксации положения переключателей и кнопок);

• - отсутствие нарушений экранировки линий связи;

• - отсутствие обугливания изоляции на внешних токоведущих частях системы;

• - отсутствие неудовлетворительного крепления разъемов;

• - заземление стойки управления системы;

• - наличие товарного знака изготовителя и заводского номера системы в левом верхнем углу стойки управления.

• 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 7.2 Опробование

  • 7.2.1 При опробовании системы необходимо:

включить систему, подав напряжение питания на все ее компоненты;

запустить ПОГарис.

• 7.2.2 Результаты опробования считать положительными, если ПО Гарис запускается и в окне «По текущим А и В» отображается информация с действующими значениями измеряемых величин.

7.3 Определение относительной погрешности измерений коэффициента рассогласования тензомоста

Для диапазона измерений от минус 2 до 2 мВ/В

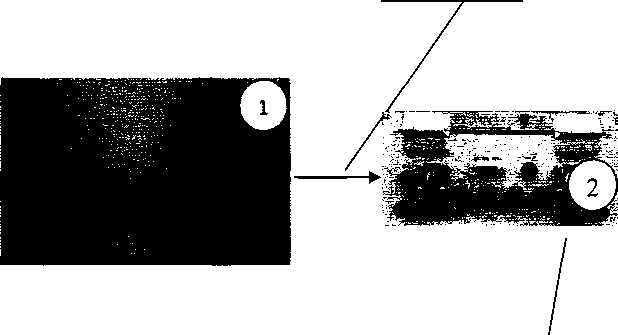

• 7.3.1 Собрать функциональную схему поверки ИК коэффициента рассогласования тензомоста согласно рисунку 1 Приложения А.

Отключить нормирующий преобразователь НПТМ от БНП СТ810.40.00.000. Подключить калибратор КЗ607 к клеммной колодке НПТМ с помощью кабеля для поверки СТ020.00.15.000 из состава ЗИП, «пит+» к клемме «1» модуля НПТМ, «пит-» к клемме «3» модуля НПТМ, «изм+» к клемме «2» модуля НПТМ и «изм-» к клемме «4» модуля НПТМ.

• 7.3.2 Включить компьютер с предустановленным ПО: MS Office, Гарис.

• 7.3.3 Запустить ПО Гарис.

• 7.3.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

• 7.3.5 Установить на калибраторе КЗ607 предел воспроизводимого сигнала 0,5 мВ/В, полярность сигнала «+».

• 7.3.6 Установить переключателем воспроизводимых значений сигнала калибратора КЗ607 значение воспроизводимого сигнала 20 % от установленного предела.

Примечание: 0,1 мВ/В - на калибраторе предел 0,5 мВ/В, переключатель в положении 20 % от предела; 0,5 - 2,0 мВ/В - на калибраторе предел 5 мВ/В, переключатель в положении 10 - 40 % от предела.

• 7.3.7 В окне «По текущим А и В» должно установиться значение близкое к 0,1. Записать измеренное значение в таблицу 3 (точка j = 1).

Таблица 3

• 7.3.8 Установить на калибраторе К3607 предел воспроизводимого сигнала 5 мВ/В.

• 7.3.9  Установить на выходе калибратора К3607 последовательно значение воспроизводимого сигнала 10; 20; 30 и 40 % от предела (точки у = 2 - 5).

• 7.3.10 Записать измеренные значения в таблицу 3.

• 7.3.11 Операции по п.п.7.3.5 - 7.3.10 повторить еще 2 раза.

• 7.3.12 Установить на калибраторе К3607 предел воспроизводимого сигнала 0,5 мВ/В, полярность сигнала «-».

• 7.3.13 Установить переключателем воспроизводимых значений сигнала калибратора КЗ607 значение воспроизводимого сигнала 20 % от установленного предела.

• 7.3.14 В окне «По текущим А и В» должно установиться значение близкое к минус 0,1. Записать измеренное значение в таблицу 4 (точкау = 6).

• 7.3.15 Установить на калибраторе К3607 предел воспроизводимого сигнала 5 мВ/В.

• 7.3.16  Установить на выходе калибратора К3607 последовательно значение воспроизводимого сигнала 10; 20; 30 и 40 % от предела (точки у = 7 - 10).

Таблица 4

• 7.3.17 Операции по п.п. 7.3.12 - 7.3.16 повторить еще 2 раза.

• 7.3.18 Записать измеренные значения в таблицу 4.

• 7.3.19 Расчет относительной погрешности измерений коэффициента рассогласования тензомоста бмах проводить в соответствии с разделом 8 настоящей методики.

• 7.3.20 Результаты поверки считать положительными, если значения относительной погрешности измерений коэффициента рассогласования тензомоста находятся в пределах ±1,0 %, в противном случае система бракуется и направляется в ремонт.

Для диапазона измерений от минус 10 до 10 мВ/В

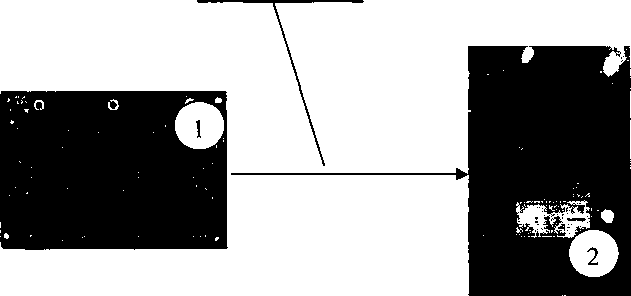

• 7.3.21 Собрать схему поверки ИК коэффициента рассогласования тензомоста согласно рисунку 1 Приложения А.

• 7.3.22 Включить компьютер с предустановленным ПО: MS Office, Гарис.

• 7.3.23 Запустить ПО Гарис.

• 7.3.24 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

• 7.3.25 Установить на калибраторе К3607 предел воспроизводимого сигнала 10мВ/В, полярность сигнала «+».

• 7.3.26 Установить переключателем воспроизводимых значений сигнала калибратора К3607 значение воспроизводимого сигнала 10 % от установленного предела.

Примечание: 0,1 мВ/В - на калибраторе предел 10 мВ/B, переключатель в положении 10 % от предела; 2,0 - 10,0 мВ/В - на калибраторе предел 10 мВ/В, переключатель в положении 20- 100 % от предела.

• 7.3.27 В окне «По текущим А и В» должно установиться значение близкое к 0,1. Записать измеренное значение в таблицу 5 (точка j = 1).

Таблица 5

• 7.3.28 Установить на калибраторе К3607 предел воспроизводимого сигнала 5 мВ/В.

• 7.3.29  Установить на выходе калибратора К3607 последовательно значение воспроизводимого сигнала 20; 40; 60; 80 и 100 % от предела (точки j = 2 - 6).

• 7.3.30 Записать измеренные значения в таблицу 5.

• 7.3.31 Операции по п.п.7.3.25 - 7.3.29 повторить еще 2 раза.

• 7.3.32 Установить на калибраторе К3607 предел воспроизводимого сигнала 10мВ/В, полярность сигнала «-».

• 7.3.33 Установить переключателем воспроизводимых значений сигнала калибратора КЗ607 значение воспроизводимого сигнала 10 % от установленного предела.

• 7.3.34 В окне «По текущим А и В» должно установиться значение близкое к минус 0,1. Записать измеренное значение в таблицу 6 (точка j = 6).

Таблица 6

• 7.3.35 Установить на калибраторе К3607 предел воспроизводимого сигнала 10 мВ/В.

• 7.3.36  Установить на выходе калибратора К3607 последовательно значение воспроизводимого сигнала 20; 40; 60; 80 и 100 % от предела (точки у = 7 - 12).

• 7.3.37 Операции по п.п. 7.3.32 - 7.3.36 повторить еще 2 раза.

• 7.3.38 Записать измеренные значения в таблицу 6.

• 7.3.39 Расчет относительной погрешности измерений коэффициента рассогласования тензомоста 8_Мах проводить в соответствии с разделом 8 настоящей методики.

• 7.3.40 Результаты поверки считать положительными, если значения относительной погрешности измерений коэффициента рассогласования тензомоста находятся в пределах ±1,0 %, в противном случае система бракуется и направляется в ремонт.

• 7.4 Определение абсолютной погрешности измерений угла

• 7.4.1 Определение абсолютной погрешности измерений угла в диапазоне от минус 15° до 15°.

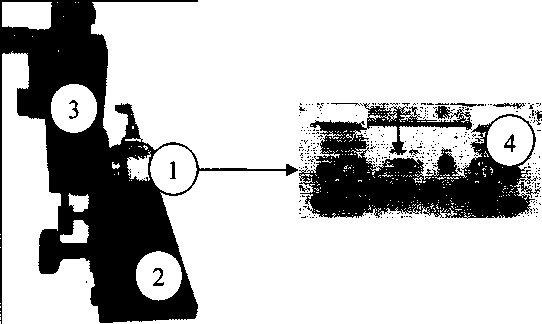

• 7.4.1.1 Собрать функциональную схему поверки ИК угла согласно рисунку 2 Приложение А.

Датчик угла штатным кабелем подключен к блоку БНП.

• 7.4.1.2 Установить датчик угла (ДУ) в устройство градуировки ДУ CT000.00.10.000.

• 7.4.1.3 Установить квадрант оптический на площадку для установки квадранта устройства градуировки ДУ CT000.00.10.000

• 7.4.1.4 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

• 7.4.1.5 Запустить ПО Гарис.

• 7.4.1.6 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

• 7.4.1.7 Установить поворотный механизм устройства градуировки в горизонтальное положение.

• 7.4.1.8 В окне «Градуировка» нажать кнопку «обнулить».

• 7.4.1.9 Отклонить поворотный механизм устройства градуировки на произвольный угол, а затем вернуть в горизонтальное положение

• 7.4.1.10 В окне «По текущим А и В» должно установиться значение близкое к 0, записать это показание в таблицу 7 (точка j ~ 1).

• 7.4.1.11 Провести измерения на всех отметках, соответствующих показаниям квадранта оптического минус 3°, минус 6°, минус 9°, минус 12°, минус 15°. Результаты измерений записать в таблицу 7 (точки j = 2 - 6).

• 7.4.1.12 Операции по п.п. 7.4.1.9 - 7.4.1.11 повторить еще 2 раза и записать результаты измерений в таблицу 7.

• 7.4.1.13 Установить площадку поворотного механизма устройства градуировки в такое положение, чтобы показания квадранта оптического равнялись минус 15°.

Таблица 7

• 7.4.1.14 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение, близкое к -15°, записать это показание в таблицу 7 в раздел «В обратную сторону» (точка j = 6).

• 7.4.1.15 Провести измерения на всех отметках, соответствующих показаниям квадранта оптического минус 12°, минус 9°, минус 6°, минус 3°, 0°. Результаты измерений записать в таблицу 7 (точка 7 = 5—1).

• 7.4.1.16 Операции по п.п. 7.4.1.13 - 7.4.1.15 повторить еще 2 раза и записать результаты измерений в таблицу 7 раздел «В обратную сторону».

• 7.4.1.17 Установить поворотный механизм устройства градуировки в горизонтальное положение.

• 7.4.1.18 В окне «По текущим А и В» должно установиться значение близкое к 0, записать это показание в таблицу 8 (точка j = 1).

Таблица 8

• 7.4.1.19 Провести измерения на всех отметках, соответствующих показаниям квадранта оптического 3°, 6°, 9°, 12°, 15°. Результаты измерений записать в таблицу 8 (точки у = 7 - 12).

• 7.4.1.20 Операции по п.п. 7.4.1.17 - 7.4.1.19 повторить еще 2 раза и записать результаты измерений в таблицу 8.

• 7.4.1.21 Установить площадку поворотного механизма устройства градуировки в такое положение, чтобы показания квадранта оптического равнялись 15°.

• 7.4.1.22 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение, близкое к 15°, записать это показание в таблицу 8 в раздел «В обратную сторону» (точка j = 12).

• 7.4.1.23 Провести измерения на всех отметках, соответствующих показаниям квадранта оптического 12°, 9°, 6°, 3°, 0°. Результаты измерений записать в таблицу 8 (точки j = 12 - 7).

• 7.4.1.24 Операции по п.п. 7.4.1.21 - 7.4.1.23 повторить еще 2 раза и записать результаты измерений в таблицу 8 раздел «В обратную сторону».

• 7.4.1.25 Расчет абсолютной погрешности измерений угла у проводить в соответствии с разделом 8 настоящей методики.

• 7.4.1.26 Результаты поверки считать положительными, если значения абсолютной погрешности измерений угла находятся в пределах ±0,4°, в противном случае система бракуется и направляется в ремонт.

• 7.4.2 Определение абсолютной погрешности измерений угла в диапазоне от минус 6° до 6°.

• 7.4.2.1 Собрать функциональную схему поверки ИК угла согласно рисунку 2 Приложение А.

Датчик угла штатным кабелем подключен к блоку БНП.

• 7.4.2.2 Установить датчик угла (ДУ) в устройство градуировки ДУ CT000.00.10.000.

• 7.4.2.3 Установить квадрант оптический на площадку для установки квадранта устройства градуировки ДУ CT000.00.10.000

• 7.4.2.4 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

• 7.4.2.5 Запустить ПО Гарис.

• 7.4.2.6 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

• 7.4.2.7 Установить поворотный механизм устройства градуировки в горизонтальное положение.

• 7.4.2.8 В окне «Градуировка» нажать кнопку «обнулить».

• 7.4.2.9 Отклонить поворотный механизм устройства градуировки на произвольный угол, а затем вернуть в горизонтальное положение

• 7.4.2.10 В окне «По текущим А и В» должно установиться значение близкое к 0, записать это показание в таблицу 9 (точка j = 1).

Таблица 9

• 7.4.2.11 Провести измерения на всех отметках, соответствующих показаниям квадранта оптического минус 1,5°, минус 3°, минус 4,5°, минус 6°. Результаты измерений записать в таблицу 9 (точка j - 2 - 5).

• 7.4.2.12 Операции по п.п. 7.4.2.9 - 7.4.2.11 повторить еще 2 раза и записать результаты измерений в таблицу 9.

• 7.4.2.13 Установить площадку поворотного механизма устройства градуировки в такое положение, чтобы показания квадранта оптического равнялись минус 6°.

• 7.4.2.14 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение, близкое к минус 6°, записать это показание в таблицу 9 в раздел «В обратную сторону» (точка 7 = 5).

• 7.4.2.15 Провести измерения на всех отметках, соответствующих показаниям квадранта оптического минус 4,5°, минус 3°, минус 1,5°, 0°. Результаты измерений записать в таблицу 9 (точка 7 = 4-1).

• 7.4.2.16 Операции по п.п. 7.4.2.13 - 7.4.2.15 повторить еще 2 раза и записать результаты измерений в таблицу 9 раздел «В обратную сторону».

• 7.4.2.17 Установить поворотный механизм устройства градуировки в горизонтальное положение.

• 7.4.2.18 В окне «По текущим А и В» должно установиться значение близкое к 0, записать это показание в таблицу 10 (точка j = 1).

Таблица 10

• 7.4.2.19 Провести измерения на всех отметках, соответствующих показаниям квадранта оптического 1,5°, 3°, 4,5°, 6°. Результаты измерений записать в таблицу 10 (точка j = 6 - 9).

• 7.4.2.20 Операции по п.п. 7.4.2.17 - 7.4.2.21 повторить еще 2 раза и записать результаты измерений в таблицу 10.

• 7.4.2.21 Установить площадку поворотного механизма устройства градуировки в такое положение, чтобы показания квадранта оптического равнялись 6°.

• 7.4.2.22 В диалоге «Градуировка» в окне «По текущим А и В» должно быть значение, близкое к 6°, записать это показание в таблицу 10 в раздел «В обратную сторону» (точка j = 9).

• 7.4.2.23 Провести измерения на всех отметках, соответствующих показаниям квадранта оптического 4,5°, 3°, 1,5°, 0°. Результаты измерений записать в таблицу 10 (точка j = 8...1).

• 7.4.2.24 Операции по п.п. 7.4.2.21...7.4.2.23 повторить еще 2 раза и записать результаты измерений в таблицу 10 раздел «В обратную сторону».

• 7.4.2.25 Расчет абсолютной погрешности измерений угла у проводить в соответствии с разделом 8 настоящей методики.

• 7.4.2.26 Результаты поверки считать положительными, если значения абсолютной погрешности измерений угла находятся в пределах ±0,4°, в противном случае система бракуется и направляется в ремонт.

7.5 Определение абсолютной погрешности измерений температуры

Определение абсолютной погрешности измерений температуры проводить поэлементным методом.

• 7.5.1 Определение абсолютной погрешности термометров сопротивления ТС742С.

• 7.5.1.1  Абсолютную погрешность термометров сопротивления определить по результатам поверки термометров сопротивления, проведенной в соответствии с ГОСТ Р 8.624-2006 «ГСИ. Термометры сопротивления из платины, меди и никеля. Методика поверки».

• 7.5.2 Определение абсолютной погрешности измерений электрического сопротивления, соответствующего значениям температуры.

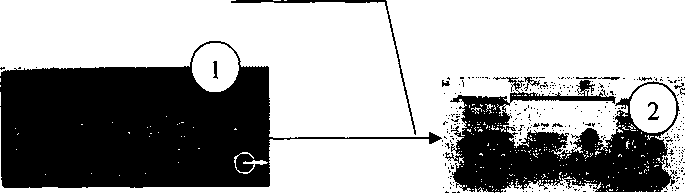

• 7.5.2.1 Собрать функциональную схему для определения абсолютной погрешности измерений электрического сопротивления, соответствующего значениям температуры, согласно рисунку 3 Приложения А.

Отключить термометры сопротивления от шкафа измерительного температуры СТ810.50.00.000.

Подключить магазин сопротивлений Р4831 с помощью кабеля для поверки ИК температуры СТ720.81.00.000 к входу «датчики температуры 1» шкафа измерительного температуры СТ810.50.00.000.

• 7.5.2.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

• 7.5.2.3 Запустить ПО Гарис.

• 7.5.2.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

• 7.5.2.5 Установить на магазине сопротивлений Р4831 сопротивление 100 Ом, что для термометра сопротивлений типа PtlOO (а=0,00385) соответствует 0 °C (в соответствии с ГОСТ 6651-2009)

• 7.5.2.6 В окне «По текущим А и В» должно установиться значение близкое к 0. Записать измеренное значение в таблицу 11 (точка j = 1).

Таблица 11

• 7.5.2.7 Установить на магазине сопротивлений Р4831 последовательно значения электрического сопротивления 111,67; 123,24; 134,71 и 146,07 Ом, соответствующие значениям температуры 30, 60, 90 и 120 °C. Контролировать установившиеся значения в окне «По текущим А и В».

• 7.5.2.8 Записать измеренные значения в таблицу 11 (точки j ^{= ,}2.- 5).

• 7.5.2.9 Операции по п.п. 7.5.2.5 - 7.5.2.8 повторить еще 2 раза.

• 7.5.2.10 Расчет абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, А_Мах проводить в соответствии с разделом 8 настоящей методики.

• 7.5.3 Рассчитать значение абсолютной погрешности измерений температуры А по формуле:

А = Ад + Айк,                                                     (1)

где А_д - абсолютная погрешность термометра сопротивления по п. 7.5.1.1, °C;

Айк - абсолютная погрешность измерений электрического сопротивления, соответствующего значениям температуры, (А мах) по п. 7.5.2.10, °C.

• 7.5.4 Результаты поверки считать положительными, если значения абсолютной погрешности измерений температуры находятся в пределах ±5,0°С, в противном случае система бракуется и направляется в ремонт.

• 7.5.5 Выполнить действия по п.п. 7.5.1 - 7.5.4 для второго ИК температуры, для этого магазин сопротивлений Р4831 с помощью кабеля для поверки ИК температуры СТ720.81.00.000 подключить ко входу «датчики температуры 2» шкафа измерительного температуры СТ810.50.00.000.

7.6 Определение приведенной (к ВП) погрешности измерений частоты переменного тока

• 7.6.1 Собрать функциональную схему поверки ИК частоты переменного тока согласно рисунку 4 Приложения А.

Отключить нормирующий преобразователь НПТМ от БНП СТ810.40.00.000. Генератор сигналов специальной формы ГСС-05 подключить с помощью кабеля АЧХ СТ800.00.12.000 из состава ЗИП системы: контакт «Uc+» к контакту «1» клеммной колодки НПТМ, контакт «Uc-» к контакту «3» клеммной колодки НПТМ. Клеммы «2'» и «3'» клеммной колодки НПТМ соединить перемычкой из состава ЗИП системы.

• 7.6.2 Включить компьютер, запустить ПО Тарис, открыть таблицу датчиков.

• 7.6.3 Нажать на кнопку «Создать программу испытаний».

• 7.6.4 Выбрать вкладку «Настройка».

• 7.6.5 В появившемся диалоговом окне «Настройки испытаний» выбрать вкладку «параметры опроса».

• 7.6.6 В столбце «АЦП» поставить галочку в строке поверяемого канала.

• 7.6.7 Выбрать вкладку «Режимы», нажать на кнопку «Добавить режим», в строке названия режима написать «1».

• 7.6.8 В столбце «амплитуда» указать отличную от нуля и положительную величину.

• 7.6.9 В столбце «Частота, Гц» из выпадающего списка выбрать «измерять».

• 7.6.10 На вкладке «Сохранение данных» параметр «Длина отрезка, по которому измеряется частота» установить равным 8 с.

• 7.6.11 Закрыть диалоговое окно нажатием кнопки «ОК».

• 7.6.12 Поставить галочку перед «Редактирование текста» (Активировалась левая область экрана).

• 7.6.13 В активной области переместить курсор вниз и в последней строке написать PLAYBACK_REGIM(1, 15000). Это означает установить 1 режим, 15000 циклов.

• 7.6.14 Убрать поставленную галочку перед «Редактирование текста», и если команда написана правильно, то в правой области она добавится в виде «Режим «1», а в свойствах 15000 циклов.

• 7.6.15 Нажать на кнопку «Запустить F5».

• 7.6.16 Программа предложит сохранить журнал. Сохранить, оставляя за собой право выбора названия журнала. Нажать на кнопку «сохранить».

• 7.6.17 Нажать кнопку «К программе».

• 7.6.18 Последовательно устанавливать на генераторе частоты 1; 2; 3; 4; 5; 10; 20; 30; 40; 50 Гц (точки j- 1... 10). Амплитуда синусоидального сигнала должна быть не более 2 В.

• 7.6.19 Зафиксировать значение частоты.

• 7.6.20 Повторить операции по п. 7.6.19 в остальных точках измерения по п. 7.6.18.

• 7.6.21 Операции по п.п. 7.6.18...7.6.20 повторить еще 2 раза и записать результаты измерений в таблицы 12 и 13.

Таблица 12

Таблица 13

• 7.6.22 Расчет приведенной (к ВП) погрешности измерений ИК частоты переменного тока у проводить в соответствии с разделом 8 настоящей методики.

• 7.6.23 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений частоты переменного тока находятся в пределах ±0,5 %, в противном случае система бракуется и направляется в ремонт.

7.7 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

На ПЭВМ системы запускают файл Garis.exe и открывают окно «О программе» (меню Справка -> О программе Гарис). Идентификационные наименования отображаются в верхней части окна «О программе».

Метрологически значимая часть ПО системы представляет собой:

• - модуль GarisGrad.dll - фильтрация, градуировочные расчеты;

• - модуль GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;

• - модуль Garislnterpreter.dll - интерпретатор формул для вычисляемых каналов;

• - драйверы платы L780 фирмы L-Card - файлы ldevpci.sys, ldevs.sys.

Идентификационные данные (признаки) метрологически значимой части ПО сверить с указанными в разделе 17 формуляра.

Для вычисления цифрового идентификатора (хеш-суммы) файла метрологически значимого программного компонента использовать данные ПО Гарис, который сам вычисляет хеш-суммы.

• 8.1 Расчет характеристик погрешности

Среднее арифметическое значение измеряемой величины в /-той точке определить по формуле:

А ,=-Еа₍» 1= 1,п,   / = 1,т,                      (2)

п /=1

где п - количество измерений в /-той точке.

m - количество точек;

а,- индицируемые системой значения физической величины в j-ой точке.

Значение абсолютной погрешности измерений в /-той точке определить по формуле:

AAj = Aj - Аэ,                                            (3)

где Аэ - значение физической величины, установленное рабочим эталоном.

• 8.2 Расчет значения относительной погрешности

Значения относительной погрешности измерений физической величины для каждой точки проверки определить по формуле:

|Д4,|

<У=---^-100%,                                  (4)

⁷ А,

где Aj - измеренное значение.

• 8.2.1 За значение относительной погрешности измерений физической величины д.шк принимать наибольшее из полученных в процессе измерений значение погрешности.

• 8.3 Расчет значения приведенной погрешности

Значения приведенной погрешности измерений физической величины для каждой точки определить по формуле:

(5)

л

где Pj - значение верхнего предела измерений, либо диапазона измерений.

• 9.1 Результаты поверки заносятся в протокол поверки (Приложение Б).

• 9.2 При положительных результатах поверки оформляется свидетельство о поверке.

9.2.1 В случае проведения поверки отдельных ПК из состава системы в соответствии с заявлением владельца СИ, в свидетельстве о поверке указывается информация об объеме проведенной поверки.

• 9.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Старший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

Приложение А

Функциональные схемы поверки ИК

Кабель для поверки

CT020.00.15.000

«+» «-»

• 1 - калибратор КЗ607;

• 2 - БНП (преобразователь НПТМ);

• 3 - ПЭВМ (с монитором)

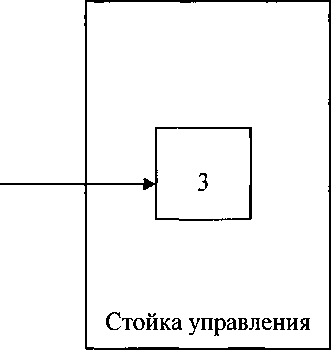

Рисунок 2 - Функциональная схема поверки ИК коэффициента рассогласования тензомоста

• 1 - датчик угла;

• 2 - устройство для градуировки;

• 3 - квадрант оптический КО-60М;

• 4 - блок БНП;

• 5 - блок согласования датчиков;

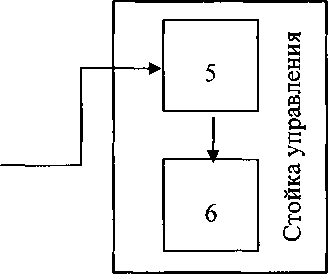

• 6 - ПК (с монитором)

  Рисунок 2 - Функциональная схема поверки ИК угла

  Кабель для поверки ИК температуры СТ720.81.00,000




• 1 - магазин сопротивлений Р4831;

• 2 - шкаф измерительный температуры;

• 3 - блок согласования датчиков;

• 4 - ПК (с монитором)

Рисунок 3 - Функциональная схема для определения абсолютной погрешности измерений сопротивления постоянному току, соответствующего значениям температуры

Кабель АЧХ

СТ800.00.12.000

• 1 - генератор ГСС-05;

• 2 - блок БНП;

• 3 - блок согласования датчиков;

• 4 - ПК (с монитором)

Рисунок 4 - Функциональная схема поверки ИК частоты переменного тока

Приложение Б Форма протокола поверки

• 1 Вид поверки............................................................................

• 2 Дата поверки...........................................................................

• 3 Средства поверки

3.1 Рабочий эталон

3.2 Вспомогательные средства: в соответствии с методикой поверки СТ065-017.01 МП. 4 Условия поверки

5 Результаты экспериментальных исследований

• 5.1 Внешний осмотр:...........................................................................................

• 5.2 Результаты опробования:.................................................................................

• 5.3 Результаты метрологических исследований

5.3.1 Условия исследования

5.3.2 Задаваемые контрольные точки

Расчет погрешности ИК проводится в соответствии с методикой поверки СТ065-017.01 МП. 6 Вывод

Относительная погрешность ИК коэффициента рассогласования тензомоста.............

Дата очередной поверки........................................

Поверитель________________________ __________________ _____________________
