Методика поверки «ГСИ.ГАММА-РАДИОМЕТРЫ РКГ-АТ1320» (РКГ-АТ1320)

Методика поверки

Тип документа

ГСИ.ГАММА-РАДИОМЕТРЫ РКГ-АТ1320

Наименование

РКГ-АТ1320

Обозначение документа

АТОМТЕХ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Директор РУП БелГИМ ‘ & ''ЙТА. Жагора t          Г д: 2002 г.

ГАММА-РАДИОМЕТРЫ

РКГ-АТ1320

Методика поверки

ТИАЯ.41215Е007 МП

МП.МН

2002

Содержание

Лист

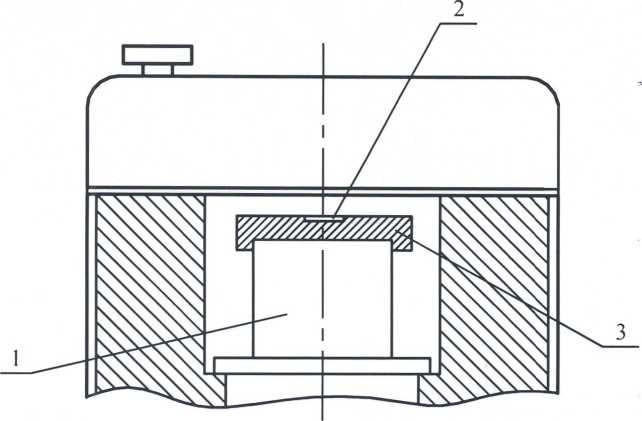

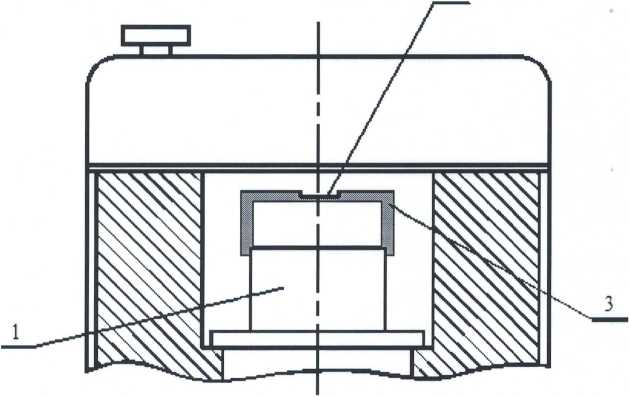

Приложение А (обязательное) Геометрии расположения ОСГИ-3

Приложение Б (рекомендуемое) Форма протокола поверки

Литера @{

1 Вводная часть
  • 1.1   Настоящая методика поверки распространяется на гамма-радиометры РКГ-АТ1320 ТУ РБ 100865348.005-2002 (далее - радиометры), имеющие следующие модификации: РКГ-АТ1320 ТИАЯ.412151.007, РКГ-АТ1320А ТИАЯ.412151.007-01, РКГ-АТ1320В ТИАЯ.412151.007-02, РКГ-АТ1320С ТИАЯ.412151.007-03, устанавливает методы и средства первичной и периодической поверки радиометров и соответствует ГОСТ 17209-89 "Средства измерений объемной активности радионуклидов в жидкости. Общие технические требования и методы испытаний", ГОСТ 23923-89 "Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний".

  • 1.2   Первичной поверке подлежат радиометры утвержденного типа, выпускаемые из производства.

  • 1.3   Периодической поверке подлежат радиометры, находящиеся в эксплуатации или на хранении, через межповерочные интервалы.

Межповерочный интервал - 12 мес.

  • 1.4   Внеочередной поверке до окончания срока действия периодической поверки подлежат радиометры, выходящие из ремонта, влияющего на метрологические характеристики. Внеочередная поверка радиометров после ремонта проводится в объеме, установленном в методике поверки для первичной поверки.

  • 1.5   Поверка приборов должна осуществляется юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

Операции поверки

2.1

При проведении поверки должны быть выполнены операции, указанные в таблице

2.1:

Таблица 2.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение метрологических характеристик:

3.1 определение основной относительной

7.3.1, 7.3.2

Да

Да

погрешности и проверка диапазонов измерения   объемной   (удельной)

активности (ОА (УА)) радионуклида l37Cs;

3.2 определение основной относительной

7.3.3

Да

Да

погрешности        характеристики

преобразования и проверка диапазона энергий регистрируемого гамма-излучения*;

3.3 проверка относительного энергетического разрешения *

7.3.4

Да

* Только для гамма-радиометра РКГ-АТ1320С

Л Л

//<?/

i >х /

' Отдел научно-технической V информации | и нормативной /;

X Документации

%-

»»___-

  • 2.2 При получении отрицательных результатов проведения операций, указанных в таблице 2.1, поверка должна быть прекращена.

3 Средства поверки
  • 3.1 При проведении поверки должны применяться эталоны и вспомогательные средства поверки, указанные в таблице 3.1.

Таблица 3.1

Номер пункта методики поверки

Наименование и тип эталонов

и вспомогательных средств поверки

Метрологические и основные технические характеристики

7.3.1,

7.3.2;

7.3.4

Эталонные источники l37Cs типа

ОСГИ-3 активностью:

(1,0±0,25)-102 Бк;

(1,0±0,25)-103 Бк;

(1,0±0,25) 104 Бк;

(1,0±0,25) 105 Бк.

Насадка ТИАЯ.711621.001;

Держатель ТИАЯ.713651.005

Погрешность аттестации эталонных источников не более ± 6 % при доверительной вероятности 0,95

7.3.3

Эталонные источники гамма-излучения с радионуклидами 241 Am, 137Cs, 228Th типа ОСГИ-3;

Держатель ТИАЯ.713651.005

Активность 104 - 105 Бк

7.3.3, 7.3.4

Компьютер персональный с ПО «АТМА»

6.1

Термометр

Цена деления 1 °C.

Диапазон измерений температуры от 10°С до 40 °C

6.1

Измеритель влажности

Диапазон измерений относительной влажности воздуха от 20 % до 90 %. Погрешность измерения не более ±5 %

6.1

Барометр

Цена деления 1 кПа.

Диапазон измерений атмосферного давления от 60 до 120 кПа.

6.1

Дозиметр гамма-излучения

Диапазон измерений внешнего фона от 0,05 до 10 мкЗв/ч;

Основная относительная погрешность измерения не более ±20 %

Примечание - Все средства измерений должны иметь действующие клейма и (или) свидетельства о проведении поверки. Допускается применять другие средства измерений с метрологическими характеристиками не хуже указанных

7V ^елнауч«о?

Цо

форматив,гсй

1ви У&У

1^бо\Д0КрИентаЦ1

4    Требования к квалификации поверителей
  • 4.1   К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, аттестованные в качестве поверителей в установленном порядке.

5    Требования безопасности
  • 5.1   Радиометры соответствуют   требованиям безопасности, установленным

техническими условиями ТУ РБ 100865348.005-2002 и ГОСТ IEC 61010-1-2014:

радиометры РКГ-АТ 1320. РКГ-АТ 1320А, РКГ-АТ1320В - для оборудования класса II по ГОСТ 12.2.007.0-75;

радиометры РКГ-АТ 1320С   - для оборудования класса III по

ГОСТ 12.2.007.0-75.

  • 5.2   При проведении поверки должны соблюдаться требования радиационной безопасности в соответствии с гигиеническими нормативами СанПиН от 28.12.2012 №213, ГН от 28.12.2012 №213 и СанПиН от 31.12.2013 №137.

  • 5.3   Процесс поверки должен быть отнесен к работе с вредными условиями труда.

6    Условия поверки и подготовка к ней
  • 6.1   При проведении поверки должны быть соблюдены следующие условия:

температура окружающей среды                 (20 ± 5) ° С;

относительная влажность воздуха                 60 (+20; -30) %;

атмосферное давление                              101,3 (+5,4; -15,3) кПа;

фон гамма-излучения                            не более 0,20 мкЗв/ч.

  • 6.2   В помещении, где проводится поверка, не должно быть посторонних источников ионизирующих излучений.

  • 6.3   Перед проведением поверки необходимо:

а)  ознакомиться с руководством по эксплуатации (далее - РЭ);

б)  подготовить радиометры к работе в соответствии с разделом 4 РЭ.

7    Проведение поверки
  • 7.1   Внешний осмотр

    • 7.1.1   При проведении внешнего осмотра необходимо проверить:

а)  наличие свидетельства о предыдущей поверке;

б)  комплектность радиометров на соответствие разделу 1 РЭ;

в)  отсутствие загрязнений, механических повреждений, влияющих на работоспособность радиометров;

г)  наличие, исправность и прочность соединительных кабелей.

  • 7.2 Опробование

    • 7.2.1 Опробование радиометров включает подтверждение соответствия программного обеспечения (ПО) и контроль работоспособности радиометров.

      техническом

Примечание - Подтверждение соответствия ПО проводят для изготовленных после 01.09.2013.

  • 7.2.2   Для проверки соответствия встроенного ПО необходимо проверить целостность пломб, обеспечивающих защиту ПО от несанкционированного доступа во избежание искажения результатов измерений, на устройствах из комплекта поставки радиометров (БОИ, БД, адаптера USB-БД).

  • 7.2.3   Для идентификации прикладного ПО «АТМА» необходимо проверить соответствие значений контрольных сумм метрологически значимых файлов, рассчитанных по методу MD5 и указанных в таблице 7.1, с полученными при проверке. Расчёт контрольной суммы проводится стандартными средствами, например, TotalCommander, DoubleCommander.

Таблица 7.1

Название ПО

Наименование метрологически значимого исполняемого файла

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Метод расчёта контрольной суммы

АТМА

ATMA_rus.exe

2.2.0.2

2.x.y.z*

5a8686cf7b77aea0d9b001 c028aal 402

MD5

* X = [от указан в ] для вереи

до 9]. у = [от 1 до 9]. z = [от 1 до 99]. Текущий номер версии программы «АТМА» эазделе «Свидетельство о приёмке» РЭ. Цифровой идентификатор ПО дан только и 2.2.0.2.

  • 7.2.4 При проведении опробования следует выполнить включение и контроль работоспособности радиометров в соответствии с разделом 5 РЭ.

7.3 Определение метрологических характеристик

  • 7.3.1 Определение основной относительной погрешности и проверку диапазонов измерения ОА (УА) радиометров РКГ-АТ1320, РКГ-АТ1320А, РКГ-АТ1320В проводить с использованием эталонных гамма-источников типа ОСГИ-3 l37Cs с активностью 102 - ПУ Бк, размещаемых на насадке или держателе и имитирующих ОА в соответствии с таблицей 7.2.

Проверку проводить в следующей последовательности:

а)  подготовить радиометры к работе и провести проверку сохранности градуировки согласно разделу 5 РЭ;

б)  установить в БЗ насадку в соответствии с приложением А (рисунок А.1), закрыть БЗ;

в) нажать поочередно кнопки МЕНЮ, НАБОР и с помощью клавиатуры задать параметры измерения:

  • •  время, с - 7200;

  • •  масса пробы, г -1000;

  • •  геометрия измерения - сосуд Маринелли (1,0 л).

Нажать кнопку ВВОД и измерить фон;

г) по окончании измерения фона нажать кнопку МЕНЮ и в режиме «Спек» выбрать функцию «Зап. фон» и для записи фона в память радиометров нажать кнопку ВВОД.

Таблица 7.2

Г еометрия измерения

Расположение

ОСГИ-3 на

Коэффициент перехода, л

Активность источника ОСГИ-3, Бк

Имитируемая

ОА, Бк/л

Сосуд Маринелли (1,0 л)

насадке

4,80

102

2115,2

4,10*

ю2

21 ±5,2

насадке

4,80

103

210152

4,10*

103

210152

насадке

4,80

ю4

21001520

4,10*

ю4

21001520

насадке

4,80

ю5

2100015200

4,10*

ю5

2100015200

держателе

1,40

ю5

71400117900

Сосуд Маринелли (0,5 л)*

держателе

0,91

ю5

112000 ±28000

Плоский сосуд (0,5 л)

держателе

0,44

ю5

227000157000

Плоский сосуд (0.1 л)

держателе

0,18

ю5

5550001139000

Ящик (10 л)**

насадке

4,80

ю5

2100015200

* Для РКГ-АТ1320С. ** Для РКГ-АТ 1320В

На ЖКИ появится сообщение «Переписывать ?». Нажать кнопку ВВОД;

д)  открыть БЗ, установить гамма-источник 137Cs активностью 102 Бк на насадку, закрыть БЗ;

е)  провести измерение объемной активности по следующей методике:

  • 1) нажать поочередно кнопки МЕНЮ, НАБОР;

  • 2) задать параметры измерения:

  • • время, с - 3600;

  • • масса пробы, г - 1 000;

    гл

  • • геометрия измерения - сосуд Маринелли (1,0 л);

  • 3) нажать кнопку ВВОД;

  • 4) через 3-5 с после начала измерения нажать кнопку МЕНЮ;

  • 5) в режиме «Обр» выбрать функцию «Активн», нажать кнопку ВВОД, затем кнопкой ■■Ф выбрать состав нуклидов «Cs - 137», нажимая поочередно кнопки ВВОД и АКТИВ, наблюдают текущее значение объемной активности А (Бк/л), имитируемое источником ОСГИ-3. По окончании измерения фиксируют значение объемной активности А (Бк/л);

ж) провести по методике, изложенной в 7.3.1(e) измерение объемной активности А (Бк/л) для остальных источников и геометрий измерения согласно таблице 7.2 (держатель устанавливают в соответствии с приложением А, рисунок А.2), останавливая измерение при относительной статистической погрешности не более 5 %, при этом вводят следующие значения

массы для перечисленных ниже геометрий измерения: и) определить для всех измеренных значений объёмной активности А (Бк/л)

  • • плоский сосуд (0,5 л)

  • • плоский сосуд (0,1л)

  • • ящик (10 л)

  • - 500 г;

  • - 100 г;

  • - 10000 г;

относительную разность показаний 8, %, по формуле

(7.1)

Ао

где Кп — коэффициент перехода от активности эталонных гамма-источников l37Cs

типа ОСГИ-3 к значениям имитируемой ОА, л, приведенный в таблице 7.2;

Ао - значение активности эталонного источника на дату измерения, Бк.

Результаты проверки считают удовлетворительными, если:

  • - ни одно из полученных по формуле (7.1) значений 3 не превышает значения (20 + I 80j |) %, где 80i - погрешность аттестации эталонного источника, используемого для проверки в соответствующей точке диапазона, по свидетельству об аттестации, %;

  • - абсолютное значение разности между двумя любыми значениями 8 во всех точках диапазона не превышает значения (40 + 1801) %, где 80 - максимальное из значений 80i, %.

  • 7.3.2 Определение основной относительной погрешности и диапазонов измерения ОА (УА) радионуклида 137Cs радиометра РКГ-АТ1320С проводят в следующей последовательности:

а) подготовить радиометр к работе и провести проверку сохранности градуировки согласно разделу 5 РЭ;

б) измерить рабочие фоны с использованием насадки и держателя для геометрий измерения в соответствии с таблицей 7.2, сохранить их в памяти радиометра согласно разделу 11 руководства оператора (РО) программы «АТМА» (11.3). Время набора фоновых спектров не менее 7200 с;

в) открыть БЗ, установить гамма-источник 137Cs активностью 102 Бк на насадку (приложение А, рисунок А1), закрыть БЗ;

г) провести измерение объемной активности эталонного образца согласно разделу 11 РО программы «АТМА» (1,1.1), задавая параметры измерения:

  • • время набора, с - 3600;

  • • масса, г-1000;

• геометрия - сосуд Маринелли (1,0 л).

По окончании измерения зафиксировать значение объемной активности А (Бк/л) в протоколе поверки (приложение Б);

д) провести по методике, изложенной в 7.3.2 (в, г) измерение объемной активности А (Бк/л) для остальных источников и геометрий измерения согласно таблице 7.2, при этом держатель устанавливают в соответствии с приложением А, рисунок А.2, вводят следующие значения массы для геометрий измерения:

  • - 500 г;

  • - 500 г;

  • - 100 г;

  • • сосуд Маринелли (0,5 л)

  • • плоский сосуд (0,5 л)

  • • плоский сосуд (0,1л)

Измерение останавливают при относительной статистической погрещнзб^дуйёу ZXX--У

объёмной /жтиггг?"~”

' О /

u, I

bs \

е) определить для всех измеренных значений относительную разность показаний 8, %, по формуле (7.1)

Результаты проверки считают удовлетворительными, если:

ктивности- А

>><

ее 5 %;

(Бк/л)

о

  • - ни одно из полученных по формуле (7.1) значений 8 не превышает значения (20 + I 80i I) %, где 80i - погрешность аттестации эталонного источника, используемого для проверки в соответствующей точке диапазона, по свидетельству об аттестации, %;

  • - абсолютное значение разности между двумя любыми значениями 8 во всех точках диапазона не превышает значения (40 + | 801) %, где 80 - максимальное из значений 80j %.

  • 7.3.3 Определение основной относительной погрешности характеристики преобразования и проверку диапазона энергий регистрируемого гамма-излучения гамма-радиометра РКГ-АТ1320С проводят в следующей последовательности:

а) подключить блок детектирования к ПК и запустить программу «АТМА»;

б) выполнить контроль работоспособности радиометра в соответствии с разделом 5 РЭ;

в) установить в блок защиты держатель источников;

г) на держатель поочередно установить источники гамма-излучения, указанные в таблице 7.3;

Таблица 7.3

Радионуклид

241Аш

137Cs

228Th

Энергия излучения EOi, кэВ

59,5

661,6

2614

д) измерить спектр от источника до достижения значения числа импульсов по оси ординат в максимуме пика полного поглощения (ППП) не менее 2-103;

е) с помощью маркера определить положение центра ППП и соответствующее ему значение энергии гамма-излучения Е; (кэВ);

ж) определить основную относительную погрешность характеристики преобразования радиометра в процентах по формуле

ПХП = ^тах -100,                           (7.2)

Етах

где ДЕтах - максимальное значение из рассчитанных разностей AEj = |EOi - Ej|;

Emax - верхняя граница диапазона энергий, равная 3000 кэВ.

Определение ПХП одновременно является проверкой диапазона энергий регистрируемого гамма-излучения.

Результаты поверки считают положительными, если основная относительная погрешность характеристики преобразования радиометра не превышает 1 %.

  • 7.3.4 Проверку относительного энергетического разрешения проводят в следующей последовательности:

а) подключить блок детектирования к ПК и запустить программу «АТМА»;

б) выполнить контроль работоспособности радиометра в соответствии с разделом 5 РЭ;

в) установить в блок защиты держатель источников;

г) разместить на держателе источник гамма-излучения активностью 104 -105 Бк;

д) измерить спектр от источника до достижения числа импульсов по оси ординат в максимуме ППП не менее 2-103;

е) определить значение относительного энергетического разрешения R. (%), для чего необходимо в главном меню выбрать команду «Обработка», затем выбрать команду «Спектрометрическая обработка» и в появившемся окне нажать последовательно кнопки «Поиск» и «Найденные пики». Рассчитать значение R (%) по формуле

д/т

R = ^-100%,                             (7.3)

где значения ДЕ и Е берутся из окна «Найденные пики».

Результаты поверки считают положительными, если относительное энергетическое разрешение радиометра не превышает 8 %.

8 Оформление результатов поверки
  • 8.1   Результаты поверки оформляют протоколом по форме, приведенной в приложении Б.

  • 8.2   Положительные результаты поверки оформляют:

а) при выпуске радиометров из производства:

  • - записью о поверке в разделе “Свидетельство о приемке” РЭ, заверенной подписью и оттиском поверительного клейма;

  • - нанесением клейма-наклейки поверителя на корпус радиометров;

б) при эксплуатации и выпуске радиометров после ремонта - нанесением клейма-наклейки и выдачей свидетельства о поверке по форме в соответствии с приложением Г ТКП 8.003-2011.

  • 8.3   Радиометры, имеющие отрицательные результаты поверки, к применению запрещаются, выдается заключение о непригодности с указанием причин по форме в соответствии с приложением Д ТКП 8.003-2011. При этом поверительное клеймо подлежит погашению, а свидетельство о поверке аннулируется.

От УП "АТОМТЕХ"

От БелГИМ

Главный коиструктор

М.Н. Довжук

"/Z"          2013

Главный метролог

Приложение А

(обязательное)

Геометрии расположения источника типа ОСГИ-3

  • 1 - блок детектирования; 2 - место размещения источника типа ОСГИ-3;

3 - насадка ТИАЯ.711621.001

Рисунок А.1

7

  • 1 - блок детектирования;

  • 2 -место установки источника типа ОСГИ-3;

  • 3 - держатель ТИАЯ.713651.005.

Рисунок А.2

//

|l s

i

•Л О

Отлад иаучноХ-^

Приложение Б

(рекомендуемое) Форма протокола поверки гамма-радиометра РКГ-АТ 1320  №_____

принадлежащий_____________________

ДАТА ПОВЕРКИ_________

ПОВЕРКА ПРОВОДИЛАСЬ__________

поверочный орган

Условия поверки: температура относительная влажность атмосферное давление фон гамма-излучения

Средства поверки

  • 1 Внешний осмотр

документация

комплектность ______________________________________________________________________

отсутствие механических повреждений _________________________________________________

исправность соединительных кабелей___________________________________________________

  • 2 Опробование:

- контроль работоспособности_____________________________________

  • 3 Метрологические характеристики

    погрешности

3.1 Проверка основной относительной измерения ОА (УА) радионуклида l37Cs

Таблица Б.1

Геометрия измерения

Коэффициент перехода Кп, л

Ао,

Бк

А, Бк/л

А • Кп, Бк

5,%

Сосуд Маринелли (1,0 л)

4,80

4,10*

4,80

4,10*

4,80

4,10*

4,80

4,10*

1,40

Сосуд Маринелли (0,5 л)

0,91*

Плоский сосуд (0,5 л)

0,44

Сосуд Дента (0,1 л)

0,18

Ящик (Юл)

* при проверке РКГ-ATI

4,80

320С

Примечание - 5 = (А • Кп - Ао)/Ао, 15 | < 20 + 15о 1 - нормированный предел допускаемой основной погрешности измерения; 5о - погрешность эталонного гамма-источника, %.

3.2 Определение основной относительной погрешности характеристики преобразования и проверка диапазона энергий регистрируемого гамма-излучения РКГ-АТ1320С

Таблица Б.2

Диапазон энергий регистрируемого гамма-излучения 20-3000 кэВ

Радионуклид

137Cs

24‘Am

228Th

Энергия излучения EOj, кэВ

662

59,5

2614

Измеренное значение энергии Et, кэВ

ЛЕ, = EOi - Е, , кэВ

ЛЕтах ~       кэВ                ПХП (при поверке)=   % ПХП (по ТУ) <1 %

3.3 Определение относительного энергетического разрешения РКГ-АТ1320С

Таблица Б.З

Тип источника гамма-излучения

Измеренное число импульсов в максимуме ППП

Измеренное значение относительного разрешения R, %

Значение относительного разрешения (по ТУ) R,%

ОСГИ-3, l37Cs, активность от 8 до 24 кБк

не менее 2-103

R <8,0

Выводы

Свидетельство о поверке №__________от

(заключение о непригодности)

Поверку провел____________ (______

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ документа

Входящий № сопроводительного документа и дата

Подп.

Дата

измененных

замененных

новых

аннулированных

б

<£-/-/

/^-/7

го/з.

ТШ. Ш-

14

3 Зам. ТИАЯ.17-2013

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
