Комплексы информационные, измерительные и управляющие

«ДЕКОНТ» и «ДЕКОНТ-Ех»

Методика поверки

ДПАВ.421457.202 МП с изменением №1 г. Москва

2019 г.

Настоящая методика распространяется на измерительные каналы комплексов информационных, измерительных и управляющих «ДЕКОНТ» и «ДЕКОНТ-Ех» (далее -комплексы, комплексы ДЕКОНТ), для которых нормированы пределы допускаемых погрешностей без нормирования в отдельности характеристик систематической и случайной составляющих погрешности и устанавливает требования к их поверке или калибровке.

Далее в тексте применяется термин "поверка", под которым подразумевается и поверка, и калибровка.

Данная методика разработана на основе МИ 2539-99 «Рекомендация. ГСИ Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки.

Межповерочный интервал - 12 лет.

Раздел 1 (Измененная редакция, Изм. № 1)

• 2.1 Перечень операций, которые проводят при поверке комплексов, приведен в таблице 1.

Таблица 1

• 2.2 Допускается проведение поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава СИ в соответствии с заявлением владельца СИ. с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 2.3 Периодическую поверку СИ, предназначенных для измерения нескольких величин, или имеющих несколько поддиапазонов измерений, но используемых для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, допускается на основании письменного заявления владельца СИ. оформленного в произвольной форме, соответствующая запись должна быть сделана в свидетельстве о поверке и (или) в паспорте.

Перечень средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2

Таблица 2 (Измененная редакция, Изм. № 1)

• 4.1  К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2  Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на комплексы и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 45 до 80 %;

• - атмосферное давление от 84 до 107,0 кПа.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать контроллеры в условиях окружающей среды, указанных в п.6.1, не менее 2 ч. если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре комплексов проверяют маркировку, наличие необходимых надписей на наружных панелях, комплектность, состояние коммуникационных и энергетических линий связи (шин, кабелей), отсутствие механических повреждений.

  • 8.1.2 Не допускают к дальнейшей поверке комплексы, у которых обнаружено неудовлетворительное крепление разъемов, грубые механические повреждения наружных частей, обугливание изоляции и прочие повреждения.

Результаты проверки считаются положительными, если выполняются все вышеуказанные требования.

• 8.2 Проверка электрической прочности и сопротивления изоляции

  • 8.2.1 Электрическую прочность и сопротивление изоляции проверяют в соответствии с ГОСТ 22261-94.

Результаты проверки считаются положительными, если во время испытаний не было искрения, пробивного разряда или пробоя, а также если измеренное значение сопротивления изоляции составило не менее 20 МОм.

• 8.3 Подтверждение соответствия программного обеспечения.

  • 8.3.1  Проверка наименования устройства и идентификационного номера программного обеспечения (далее по тексту - ПО).

Идентификацию программного обеспечения для каждого устройства, входящего в состав комплекса, проводят следующим образом:

• - подключают к персональному компьютеру (далее по тексту - ПК) проверяемое комплекс;

• - загружают на ПК программу "SyTrack-TOOL" ParmSystemConfig, входящую в состав ПО SCADA SyTrack;

• - выбирают поле 00<1>;

• - нажимают кнопку «Открыть файл параметров»;

• - выбирают файл sertif.xls;

• - в «проверяемых параметрах» ставят галочки для «Наименование устройства» и «Идентификационный номер ПО устройства»;

• - нажимают кнопку «Прочитать значения параметров.

После окончания обработки команды на экран будут выведены: наименование устройства и идентификационный номер ПО устройства.

Результаты проверки считают положительными, если наименование и номер версии ПО совпадают с представленными в паспорте и описании типа на комплексы.

• 8.4 Опробование проводится в следующей последовательности:

• 1) подготовить комплекс в соответствии с руководством по эксплуатации;

• 2) включить комплекс (сигналом о включении устройства является загорание светодиодной индикации);

• 3) Проверить работу светодиодной индикации

Результат опробования считают положительным, если происходит срабатывание светодиодной индикации о работе комплекса.

• 8.5 Проверка допускаемых погрешностей измерения.

  • 8.5.1 Погрешности измерения, в зависимости от способа нормирования допускаемых погрешностей (допускаемых основных погрешностей), рассчитывают по формулам (1), (2), (3):

• - абсолютную погрешность АХ. в единицах измеряемой величины:

ДХ = Х_И-Х_О,

где Х_и - показание комплекса;

Х_о - показание эталонного средства измерения;

• - относительную погрешность 6Х, %:

6 X =     —-100;

• - приведённую погрешность уХ. %:

_Yx =        -100,

где Х\ - номинальное или максимальное (в зависимости от способа нормирования пределов допускаемой погрешности (пределов допускаемой основной погрешности) значение измеряемого параметра.

• 8.5.2 Проверка допускаемых погрешностей аналоговых модулей ввода (входящих в состав комплексов ДЕКОНТ), аналоговых модулей вывода (входящих в состав комплексов ДЕКОНТ), модулей измерения частоты и счета импульсов (входящих в состав комплексов ДЕКОНТ), проводится в соответствии с МИ 2539-99. В зависимости от типа модулей, входящих в состав комплексов, проверка проводится по пунктам:

• 1) Проверка допускаемой основной погрешности измерения силы постоянного тока проводится при помощи калибратора многофункционального ASC-300-R (далее по тексту - калибратор) для аналоговых модулей ввода и при помощи мультиметра цифрового прецизионного Fluke 8508А (далее по тексту - мультиметр) для аналоговых модулей вывода в соответствии с п. 6.4, представленного в МИ 2539-99.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

• 2) Проверка допускаемой основной погрешности измерения напряжения постоянного тока проводится при помощи калибратора для аналоговых модулей ввода и мультиметра для аналоговых модулей вывода в соответствии с п. 6.4. представленного в МИ 2539-99.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

• 3) Проверка допускаемой основной погрешности измерения сопротивления постоянному току проводится при помощи калибратора в соответствии с п. 6.4 представленного в МИ 2539-99.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

• 4) Проверка допускаемой погрешности преобразования сигналов термопар проводится при помощи калибратора в соответствии с п. 6.5, представленного в МИ 2539-99.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

• 5) Проверка допускаемой погрешности преобразования сигналов термопреобразователей сопротивления проводится при помощи калибратора по п.6.6, представленного в МИ 2539-99.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

• 6) Проверка допускаемой погрешности измерения счета импульсов проводится при помощи генератора сигналов произвольной формы 33120А (далее по тексту-генератор) в соответствии с п. 6.8, представленного в МИ 2539-99.

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

• 7) Проверка допускаемой основной относительной погрешности измерения частоты входного сигнала модуля CIN8 проводится по 6.4, представленного в МИ-2539

Результаты проверки считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

• 8.5.3 Проверка допускаемых основных погрешностей измерения комплексов, в состав которых входят: модуль измерения параметров электроэнергии, устройства релейной защиты, модули управления ячейкой, модули RTU3-ME, RTU3-MR, RTU3-MP, RTU3-MF. В зависимости от модификации комплексов проверка проводится по пунктам:

  • 8.5.3.1 Проверка допускаемой основной погрешности измерения среднеквадратического значения силы переменного тока в диапазоне частот отУ^,_п до Утах проводят в следующей последовательности:

• 1) собрать схему согласно рисунку 1;

• 2) с помощью калибратора воспроизвести 5 испытательных сигналов силы переменного тока, равномерно распределенных внутри диапазона измерения, с частотой переменного тока 50 Гц;

• 3) на ПК зайти в веб-интерфейс комплексов и считать среднеквадратические значения (далее по тексту - СКЗ) силы переменного тока, полученных от комплексов и сравнить эти значения со значениями силы переменного тока, воспроизведенными калибратором;

• 4) заносят результаты измерений в протокол испытаний, как показано в таблице 3;

• 5) повторяют измерения не менее 10 раз, а затем с помощью полученных показаний рассчитывают погрешности измерения силы переменного тока по формулам (1) - (3) (в зависимости от способа нормирования);

• 6) поочередно повторить п. 2) - 5) при значении частоты переменного тока/п_т ДО Утах-

Таблица 3

Результаты проверки считают удовлетворительными, если полученные значения погрешностей измерения силы переменного тока не превышают пределов, указанных в приложении А.

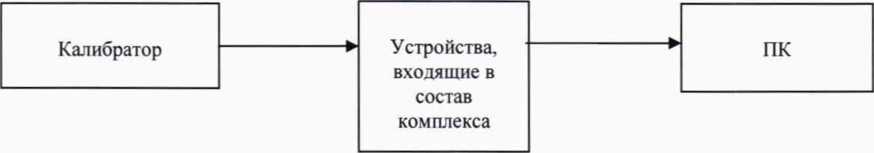

Рисунок 1

• 8.5.3.2 Проверка допускаемой основной погрешности измерения среднеквадратического значения напряжения переменного тока в диапазоне частот У^_п ДО Утах проводится в следующей последовательности:

• 1) собрать схему согласно рисунку 1;

• 2) с помощью калибратора воспроизвести 5 испытательных сигналов напряжения переменного тока, равномерно распределенных внутри диапазона измерения, с частотой переменного тока 50 Гц;

• 3) на ПК зайти в веб-интерфейс комплексов и считать СКЗ напряжения переменного тока, полученных от комплексов и сравнить эти значения со значениями напряжения переменного тока, воспроизведенными калибратором;

• 4) заносят результаты измерений в протокол испытаний, как показано в таблице 4;

• 5) повторяют измерения не менее 10 раз, а затем с помощью полученных показаний рассчитывают погрешности измерения напряжения переменного тока по формулам (1) - (3) (в зависимости от способа нормирования);

• 6) поочередно повторить п. 2) - 5) при значении частоты переменного тока /_mi_n ДО Утах-

Таблица 4

Результаты проверки считают удовлетворительными, если полученные значения погрешностей измерения напряжения переменного тока не превышают пределов, указанных в приложении А.

• 8.5.3.3 Проверка допускаемой основной абсолютной погрешности измерения частоты переменного тока проводится в следующей последовательности:

• 1) собрать схему согласно рисунку 1;

• 2) с помощью калибратора воспроизвести 5 испытательных сигналов частоты переменного тока, равномерно распределенных внутри диапазона измерения.

• 3) на ПК зайти в веб-интерфейс комплексов и считать значения частоты переменного тока, полученных от комплексов и сравнить эти значения со значениями частоты переменного тока, воспроизведенными калибратором;

• 4) заносят результаты измерений в протокол испытаний, как показано в таблице 5;

• 5) повторяют измерения не менее 10 раз. а затем с помощью полученных показаний рассчитывают погрешности измерения напряжения переменного тока по формулам (1) - (3) (в зависимости от способа нормирования).

Таблица 5

Результаты проверки считают удовлетворительными, если полученные значения погрешностей измерения частоты переменного тока не превышают пределов, указанных в приложении А.

• 8.5.3.4 Проверка допускаемой основной абсолютной погрешности измерения коэффициента мощности проводится в следующей последовательности:

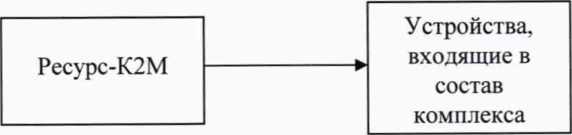

• 1) подключить комплекс к калибратору переменного тока Ресурс-К2М (далее по тексту - Ресурс-К2М) согласно схеме подключений, приведенной на рисунке 2;

• 2) включить комплекс;

• 3) поочередно подать на измерительные входы комплекса с выходов Ресурс-К2М шесть испытательных сигналов напряжения и силы переменного тока, равномерно распределенных внутри диапазона измерения, со значениями коэффициента мощности и угла фазового сдвига между напряжением и силой тока основной частоты представленными в таблице 6;



Рисунок 2

Таблица 6

• 4) считать с комплекса результаты измерения коэффициента мощности:

• 5) сравнить показания, измеренные комплексом и воспроизведённые Ресурс-К2М;

• 6) рассчитать значение основной абсолютной погрешности измерения коэффициента мощности по формуле (1).

Результаты проверки считаются положительными, если полученное значение основной абсолютной погрешности измерения не превышает пределов, представленных в приложении А.

• 8.5.4 Проверка допускаемых основных погрешностей ведения времени проводится по одному из двух методов.

8.5.4.1 Проверка допускаемых основных погрешностей ведения времени (1 метод).

• 1) Проверку погрешности ведения времени выполняют дважды с интервалом времени между измерениями 24 часа.

• 2) По шестому сигналу точного времени радиостанции «Маяк» включить секундомер.

• 3) В момент времени, когда таймер комплекса ДЕКОНТ покажет минуту’ следующего часа, секундомер отключить. Показания секундомера Т1 занести в протокол.

• 4) Через сутки повторить измерения. Показания секундомера Т2 занести в протокол.

• 5) Определить суточную погрешность таймера по формуле:

• 6) АТ=Т1-Т2

Результаты проверки считают положительными, если полученная погрешность измерения времени не превышает по абсолютной величине пределы, указанной в приложении А.

• 8.5.4.2 Проверка допускаемых основных погрешностей ведения времени (2 метод для контроллеров Деконт-А9Е2 и Деконт-А9Е4).

• 1) Подать напряжение питания на комплекс ДЕКОНТ и подключить к серверу единого времени. Подождать 20 минут для полной синхронизации времени между комплексом ДЕКОНТ и сервером единого времени.

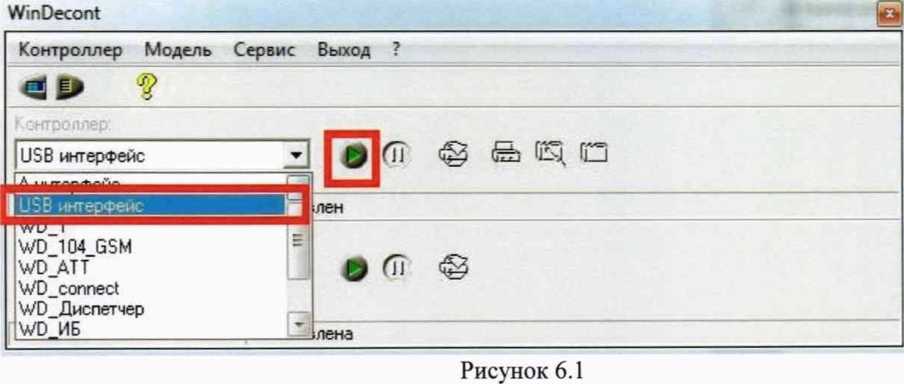

• 2) Для организации связи с комплексом ДЕКОНТ средствами USB-интерфейса или доступа по локальной вычислительной сети необходимо запустить ПО «WinDecont», предварительно указав используемый интерфейс.

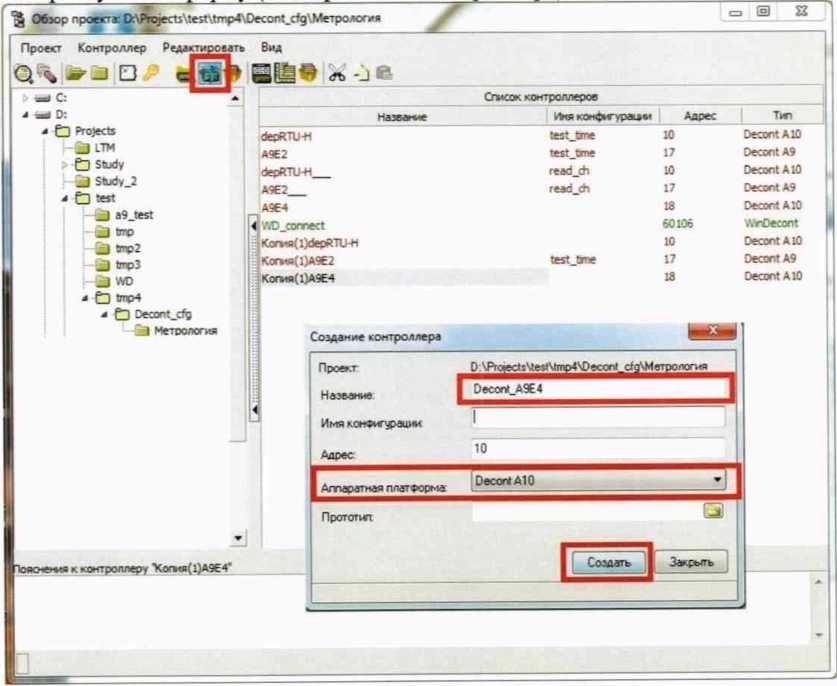

• 3) Запустить ПО «ДЭП Конфигуратор». Используя инструменты ПО необходимо создать новый контроллер, предварительно указав необходимую аппаратную платформу (модификацию контроллера).



  Рисунок 6.2



• 4) Открыть конфигурацию созданного контроллера и в зависимости от используемого интерфейса подключиться к комплексу ДЕКОНТ, используя сетевой или

  1 Их? -ру » 0 <4	jecti tKf    vDecont.dgШетреяопм	Z	о 8 а
  Проел Кс*’ЛХ"-ле© Q. Ч » О	®«т»р5мт» Ви« га tit'* ЕУ= • л -_i Р

  ^0:

  л Pj SrciectJ

  _| -'^v

  А^>С<

  ТИ1

  1

  -J

  л м

  > »9 test



  Рисунок 6.3



  OeaftTj--___

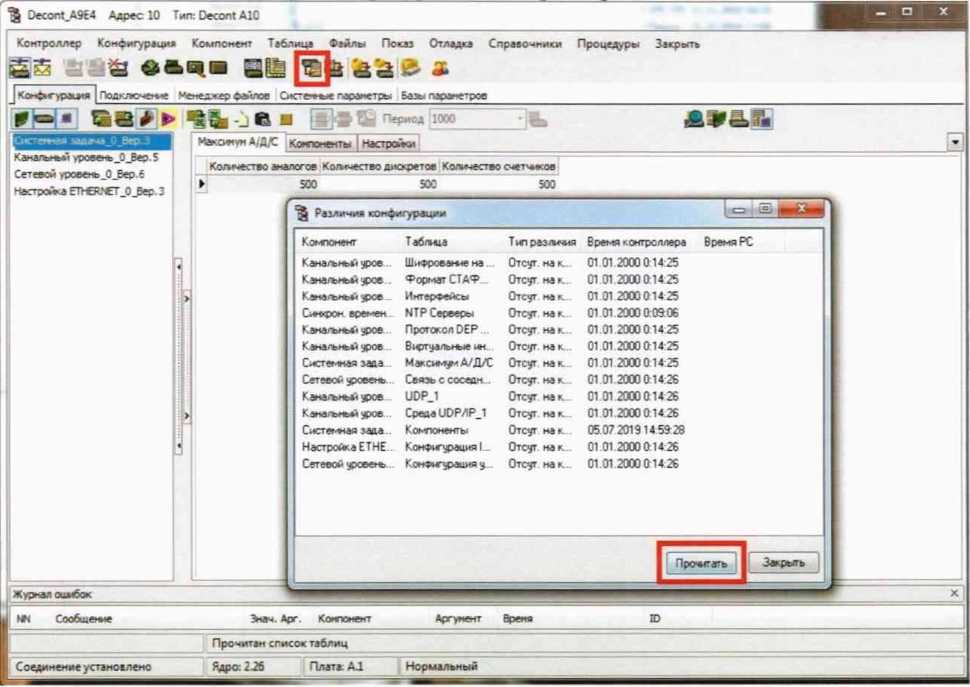

  5) Вычитать текущую конфигурацию контроллера.



  Рисунок 6.4

6) В настройках компонента «Синхронизация времени NTPv4» проверить

Decont_A9E4 Адрес 10 Тип: Decont А10

Контроллер Конфигурация Компонент Таблица Файлы Показ Отладка Справочники Процедуры Закрыть

Рисунок 6.6

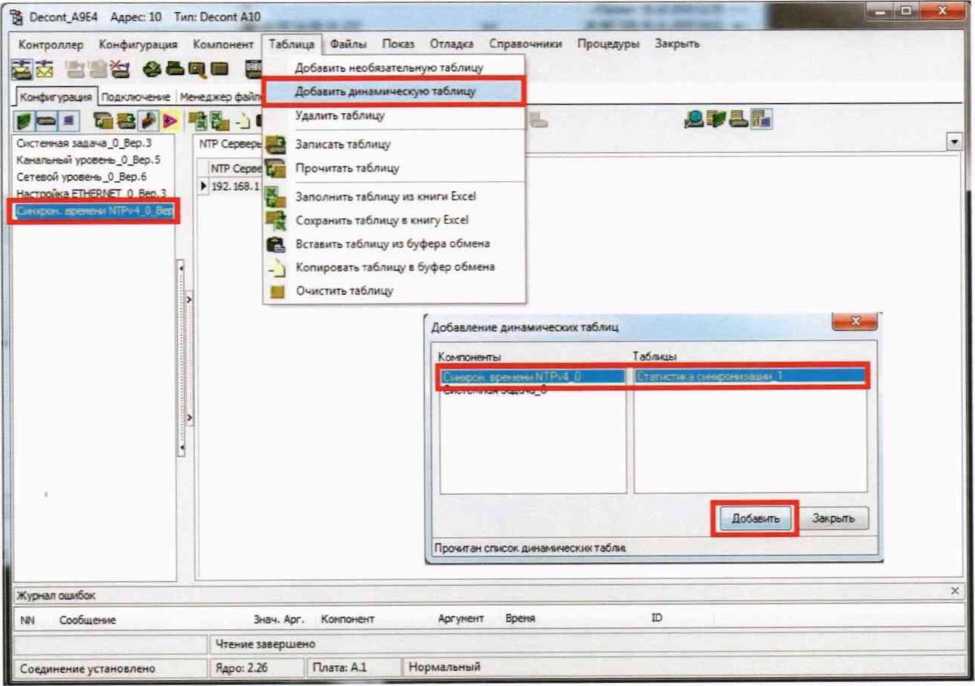

• 8) Для отображения данных в динамической таблице «Статистика синхронизации времени» необходимо перейти в режим отображения динамических таблиц и установить период вычитывания данных 1000 мс. Далее необходимо убедиться, что комплекс ДЕКОНТ синхронизировался с сервером (столбец «Статус»).

  Контроллер Конфигурация Компонент Таблица Файлы Пеоа Отладка Справочники Процедуры Закрыть ежцв аш ё'з & л

  | Конфнгураикя | Подкпочетме Менеджер файлов Системые гвраиетры Базыпаранетров______

  Igo j а



  Системная зада--а_0_ЭерЗ Канал>гьй уроеекь_0_Вер. 5 Сетевой уроееть_0_Вер.6 Настрой» ETheiNET_0_Sep. 3

  Статистика оыхрс»*оа1*ы_1



  0,96199

  Период 1000

  192.168.

  Секу IF Адрес

  ►1



  Рисунок 6.7

  13     -0,003026

  1,19395

  0,027204

• 9) Зафиксировать время начала отсчёта интервала “3 часа” и произвести отключение комплекса ДЕКОНТ от сервера времени.

• 10)  Подождать 2 ч. 55 мин. от начала отсчета интервала “3 часа”.

• 11)  Включить программу для записи видео с экрана или любое другое средство для съемки видео (телефон, видеокамера).

• 12)  По истечении времени 2ч.58 мин от начала отсчета интервала “3 часа" включить запись видео с экрана.

• 13)  По истечении времени 3 ч.ОО мин от начала отсчета интервала “3 часа" произвести подключение к серверу времени.

• 14)  Убедиться, что в столбце “смещение" изменилось значение. Выключить запись видео с экрана.

■

Контроллер Конфигурация Компонент Таблица Файлы Показ Отладка Справочники Процедуры Закрыть аайа &ьди         & &

| Конфи-уращя | Подкдочеше менеджер файлов Системнее паранетры базы параметров

it *_i Р-                   Период 1000

Рисунок 6.8

• 15)  Открыть записанное видео. Зафиксировать значение в столбце “смещение" At.

At - погрешность измерения времени за интервал 3 часа.

• 16)  Рассчитать погрешность измерения времени АТ за 24 часа по формуле:

ДТ= At-8 с/сут

Результаты проверки считают положительными, если полученная погрешность измерения времени не превышает по абсолютной величине пределы, указанной в приложении А.

• 8.5.5 Проверка допускаемых относительных погрешностей измерения активной и реактивной электрической энергии.

Проверку проводить при помощи Ресурс-К2М при значении информативных параметров входного сигнала, указанных в таблицах 7-10 в следующей последовательности:

• 1) Подключить комплекс к Ресурс-К2М в соответствии с руководством по эксплуатации.

• 2) Подать на комплекс напряжение С/_ном.

• 3) Последовательно провести испытания для прямого и обратного направлений активной энергии следующим образом

• - установить на выходе Ресурс-К2М сигналы в соответствии с таблицами 7-8.

• - считать с Ресурс-К2М и комплекса значения активной электрической энергии.

• 4) Рассчитать относительную погрешность измерения активной электрической энергии по формуле (2).

• 5) Последовательно провести испытания (таблицы 9-10) для прямого и обратного направлений реактивной энергии, выполнив действия в пп. 3)-4)

Таблица 7 - Проверка погрешности измерения активной энергии для трехфазных

счетчиков класса точности 0,5 S при симметричной нагрузке

Таблица 8 - Проверка погрешности измерения активной энергии для трехфазных счетчиков класса точности 0,5S при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Таблица 9 - Проверка погрешности измерения реактивной энергии для трехфазных счетчиков класса точности 1 при симметричной нагрузке

Таблица 10 - Проверка погрешности измерения реактивной энергии для трехфазных счетчиков класса точности 1 при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Примечания

• 1 Испытания должны быть проведены последовательно для каждой фазы счетчиков.

• 2 Знаком «Ь» обозначена индуктивная нагрузка.

Результаты проверки считаются положительными, если полученные значения погрешностей измерения активной и реактивной энергии не превышают значений. приведенных в таблицах 7-10

• 8.5.6 Проверка допускаемых погрешностей измерения комплексов с использованием внесенных в Госреестр средств измерений проводится в соответствии с методами, описанными в документах, приведенных в таблице 7.

Таблица 10

Результаты проверки считаются положительными, если полученные значения погрешностей измерения не превышают пределов, представленных в приложении А.

Пункт 8.5.6 (Измененная редакция, Изм. № 1)

• 9.1 При положительном результате поверки комплексы ДЕКОНТ удостоверяются знаком поверки (знак поверки наносится на корпуса модулей и контроллеров, входящих в состав комплексов информационных, измерительных и управляющих «ДЕКОНТ» и «ДЕКОНТ-Ех») и (или) выдается «Свидетельство о поверке».

• 9.2 При отрицательном результате поверки комплексы ДЕКОНТ не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Раздел 9 (Измененная редакция, Изм. № 1)

Таблица А.1 - Метрологические и технические характеристики комплексов ДЕКОНТ с использованием внесенных в Федеральный информационный фонд по обеспечению единства измерений - в соответствии с описанием типа на соответствующее средство измерений

Таблица А.2 - Метрологические характеристики контроллеров, входящих в состав комплексов ДЕКОНТ, измерения интервалов времени (хода часов) при отсутствии синхронизации по ГЛОНАСС/GPS с «Национальной шкалой координированного

времени Российской Федерации UTC (SU)>>

Таблица А.З - Метрологические характеристики контроллеров, входящих в состав комплексов ДЕКОНТ, измерения интервалов времени (хода часов) при отсутствии синхронизации по ГЛОНАСС/GPS с «Национальной шкалой координированного

времени Российской Федерации UTC (SU)»

Таблица А.4 - Метрологические характеристики для аналоговых модулей ввода, входящих в состав комплексов ДЕКОНТ

Таблица А.5 - Метрологические характеристики для аналоговых модулей вывода, входящих в состав комплексов ДЕКОНТ

Таблица А.6 - Метрологические характеристики для модулей измерения частоты и счета импульсов, входящих в состав комплексов ДЕКОНТ

Таблица А.7 - Метрологические характеристики для модулей измерения параметров электроэнергии, входящих в состав комплексов ДЕКОНТ

Таблица А.8 - Метрологические характеристики для устройств релейной защиты, входящих в состав комплексов ДЕКОНТ

Таблица А.9 - Метрологические характеристики для модулей управления ячейкой, входящих в состав комплексов ДЕКОНТ

Таблица А.10 - Нормальные условия измерений комплексов ДЕКОНТ

Приложение А (Измененная редакция, Изм. № 1)

26
