МЕТОДИКА ПОВЕРКИ

ДОЗИМЕТРЫ ГАММА-ИЗЛУЧЕНИЙ ДКГ-РМ 1211

МРБ МП. 16 fi -2016

Настоящая методика поверки (далее - МП) распространяется на дозиметры гамма-излучения ДКГ-РМ1211, ДКГ-РМ1211-01, ДКГ-РМ1211-02, ДКГ-РМ1211-03 (далее - дозиметры) и устанавливает методы и средства первичной и периодической поверки.

Настоящая МП разработана в соответствии с требованиями ТКП 8.003, СТБ 8065.

Первичной поверке подлежат дозиметры, вьшускаемые из производства.

Периодической поверке подлежат дозиметры, находящиеся в эксплуатации или на хранении, через установленные межповерочные интервалы.

Внеочередная поверка дозиметров проводится до окончания срока действия периодической поверки в следующих случаях:

• - после ремонта дозиметров;

• - при необходимости подтверждения пригодности дозиметров к применению;

• - при вводе дозиметров в эксплуатацию, отправке (продаже) потребителю, а также перед передачей в аренду по истечении половины межповерочного интервала на них.

Внеочередная поверка дозиметров после ремонта проводится в объеме, установленном для первичной поверки.

Поверка приборов должна проводиться юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц, осуществляющих деятельность в соответствии с действующим законодательством и техническими нормативными правовыми актами (далее - ТИПА) по обеспечению единства измерений, утверждаемых Госстандартом.

Межповерочный интервал - не более 12 месяцев. Межповерочный интервал для приборов, применяемых в сфере законодательной метрологии в Республике Беларусь, -не более 12 месяцев.

В настоящей МП использованы ссылки на следующие ТИПА:

ТКП 8.003-2011 (03220) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ

СТБ 8065-2016 Система обеспечения единства измерений Республики Беларусь. Дозиметры и измерители мощности дозы фотонного излучения. Методика поверки

Примечание — При пользовании настоящей МП целесообразно проверить действие ТИПА по каталогу, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочные ТИПА заменены (изменены), то при пользовании настоящей МП следует руководствоваться замененными (измененными) ТИПА. Если ссылочные ТИПА отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

2.1 При проведении поверки должны быть проведены операции, указанные в таблице 1. Таблица 1

1 Зам. ТИГР.44-20

3 Средства поверки

При проведении поверки должны применяться средства поверки с характеристиками, указанными в таблице 2.

Таблица 2

• 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, которые подтвердили компетентность вьшолнения данного вида поверочных работ.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с [2] и [3].

• 5.2 Процесс поверки должен быть отнесен к работе с вредными условиями труда. ...

: '   . ’С

• 6.1 Поверку дозиметров необходимо проводить в нормальных климатических условие:

• - температура окружающей среды                         от 15 °C до. 25   иЗр!»' •

• - относительная влажность окружающего воздуха          от 30 % до 80 ®/о

  .£

• - атмосферное давление                                  от 86,0 до 106;7 кП^

• - внешнее фоновое гамма- излучение                      не более 0,2

• 7.1 Поверка дозиметров осуществляется при питании его от нового элемента питания с гарантированным сроком годности.

• 7.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - изучить "Руководства по эксплуатации" (РЭ) на дозиметр;

• - подготовить дозиметры к работе согласно разделу «Подготовка прибора к работе» РЭ на дозиметр;

• - подготовить средства измерений и вспомогательное оборудование к поверке в соответствии с их технической документацией.

• 8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие дозиметров следующим требованиям:

• - соответствие комплектности поверяемых дозиметров требованиям РЭ на дозиметры;

• - наличия в паспорте на дозиметры отметки о первичной поверке или свидетельства о последней поверке;

• - наличие четких маркировочных надписей на дозиметрах;

• - отсутствие загрязнений, механических повреждений, влияющих на работу дозиметров.

• 8.2 Опробование

  • 8.2.1 При проведении опробования необходимо провести;

• - проверку работоспособности дозиметров;

• - подтверждение соответствия программного обеспечения (ПО) на дозиметры.

• 8.2.2 Проверку работоспособности поверяемых дозиметров провести в соответствии с разделом «Контроль работоспособности» РЭ на дозиметры. Установить максимальные значения порогов по МЭД согласно разделу «Работа в режиме установок» РЭ на дозиметры.

• 8.2.3 Подтверждение соответствия ПО дозиметров провести идентификацией ПО и проверкой защиты ПО от несанкционированного доступа во избежание искажения результатов измерения.

Проверка соответствия встроенного ПО, запись которого осуществляется в процессе производства и доступа к которому нет, проводится проверкой отсутствия сообщений об ошибках при тестировании дозиметров, целостностью пломбы на дозиметрах и соответствия версии встроенного ПО, индицируемого в режиме индикации версии встроенного ПО, номеру версии записанной в разделе «Свидетельство о приемке» паспорта (ПС) на дозиметры.

Для проверки прикладного ПО необходимо проверить соответствие версии, записанной в разделе «Свидетельство о приемке» ПС на дозиметры, и значения контрольной суммы метрологически значимых файлов, рассчитанных по методу MD5 и указанных в таблице 3 настоящей методики поверки, с полученными при поверке в режиме связи с персональным компьютером (ПК). Расчет контрольной суммы проводится стандартными средствами, например Total Commander, Double Commander

Таблица 3

Результаты опробования считают положительными, если отсутствуют сообщения об ошибках и идентификациоппые данные ПО соответствуют записанным в разделе «Свидетельство о приемке» ПС и указанным в таблице 3.

• 8.3 Определение метрологических характеристик

8.3.1 Определение основной относительной погрешности измерения МЭД провести следующим образом:

• 1) включить дозиметры и включить режим измерения МЭД;

• 2) разместить дозиметры на поверочной дозиметрической установке с источником у-

излучения       так, чтобы лицевая сторона дозиметров была обращена к источнику у-

излучения, а нормаль, проведенная через геометрический центр детектора, совпадала с осью потока излучения;

• 3) определить среднее значение МЭД внешнего фона у- излучения (далее - у- фона) в отсутствии источника излучения. Для этого, через время не менее 600 с после размещения дозиметров на установке или при установлении значения статистической погрешности менее 1 о %, снять значение МЭД у- фона. Измерения повторить пять раз и рассчитать среднее значение МЭД фона Нф по формуле

где Н ф, - i-oe значение измерения МЭД у- фона, мкЗв/ч;

• 4) переместить дозиметры на дозиметрической установке так, чтобы геометрический центр Детектора совпал с контрольной точкой, в которой эталонное значение МЭД равно 3,0 мкЗв/ч, и подвергнуть дозиметры облучению;

• 5) через время не менее 300 с после начала облучения или при установлении значения статистической погрешности менее 5 % спять значение МЭД. Измерения повторить пять раз и рассчитать среднее значение МЭД Нj по формуле

где H jj - i-oe показание дозиметров при измерении МЭД в j-ой поверяемой точке;

• 6) измерения повторить для контрольных точек, в которых эталонное значение МЭД равно 30,0 и 300,0 мкЗв/ч;

• 7) переместить дозиметры на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД равно 8,0 мЗв/ч; ’,

• 8) подвергнуть дозиметры облучению;

• 9) через время не менее 60 с после начала облучения или при установлении значения статистической погрешности менее 5 % снять значение МЭД. Измерения повторить пять раз и рассчитать среднее значение МЭД по формуле (2);

• 10) измерения повторить для контрольных точек, в которых МЭД равно 80 мЗв/ч;

• 11) для каждой контрольной точки вычислить основную относительную погрешность измерения Qj, %, по формуле

(3)

xlOO

Hoj

где Qo~ погрешность дозиметрической установки, %;

Qj - основная относительная погрешность измерения Qj, %;

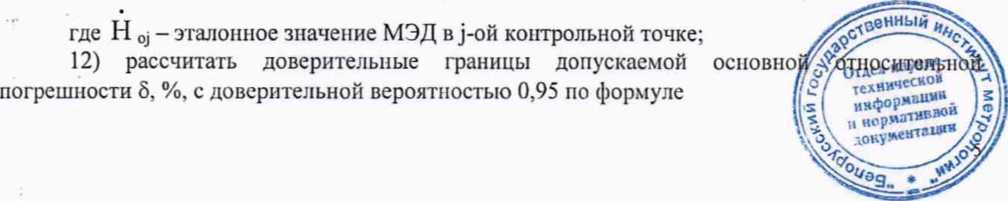

13) сравнить доверительную границу погрешности 5, рассчитанную по формуле (4), с пределами допускаемой основной относительной погрешности 5до„, рассчитанными по формуле

§доп. = ± (10 + К,/ Н +К2- Н ) %,

где Н - измеренная МЭД, мЗв/ч;

К| - коэффициент, равный 0,0005 мЗв/ч;

Кг - коэффициент, равный 0,05 (мЗв/ч)’*.

Результаты поверки считают положительными, если во все.х поверяемых точка.х значения доверительных границ допускаемой основной относительной погрешности измерения МЭД, 5, не превышают пределов допускаемой основной относительной погрешности Здо,,..

• 8.3.2 Определение основной относительной погрешности измерения ЭД провести следующим образом:

• 1) установить на дозиметрах максимальные значения порогов по МЭД и ЭД и включить режим измерения ЭД;

  I’

• 2) выполнить действия 8.3.1 (2);

• 3) считать с дозиметров начальное показание ЭД;

• 4) переместить дозиметры на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД от эталонного источника у- излучения равно 8,0 мкЗв/ч, и подвергнуть дозиметры облучению в течение времени Т равному 1 ч;

• 5) по окончании облучения снять с дозиметров конечное значение ЭД;

• 6) рассчитывают основную относительную погрешность измерения Gj, %, по формуле

  Gj =

  Hoj-T

  xIOO,

  (6)

где Hkj - конечное значение ЭД, мкЗв; .       . H„j - начальное значение ЭД, мкЗв;

Н oj - эталонное значение МЭД в контрольной точке, мкЗв/ч;

Т - время облучения, ч;

• 7) измерения по перечисления 1)-6) повторить для контрольнььх точек, при эталонном значении МЭД равном и 800 мкЗв/ч и 80,0 мЗв/ч;

• 8) рассчитать доверительные границы допускаемой основной относительной погрешности изменения ЭД 5, %, при доверительной вероятности 0,95 по формуле

^-uj(Oo)’+(Oj)\

где Go - погрешность дозиметрической установки, %;

Gj - относительная погрешность измерения ЭД для каждой контрольной точки, определенная по формуле (6), %.

Сравнить доверительную границу погрешности 5, рассчитанную по формуле (7), с пределами допускаемой основной относительной погрешности бдоп.= ± 15 %.

Результаты поверки считают положительными, если во всех поверяемы НИЯ доверительных границ допускаемой основной относительной погрешност 5, не превышают пределов допускаемой основной относительной погрешности

енный

• 9.1 Результаты поверки заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

• 9.2 При положительных результатах первичной поверки в паспорте (раздел "Свидетельство о приемке") ставится подпись, поверительное клеймо и дата поверки.

• 9.3 При положительных результатах периодической или внеочередной поверки на дозиметры выдается свидетельство о поверке установленной формы (в соответствии с ТКП 8.003-2011, приложение Г) и в паспорте (раздел "Особые отметки") ставится подпись, поверительное клеймо и дата поверки.

• 9.4 При отрицательных результатах поверки дозиметры к применению не допускаются. . На них выдается заключение о непригодности (в соответствии с ТКП 8.003-2011, приложение Д) с указанием причин непригодности. При этом поверительное клеймо гасят, а свидетельство о поверке аннулируют.
