ООО «Челэнергоприбор»

СОГЛАСОВАНО:

Директор

УТВЕРЖДАЮ:

Приборы для испытаний аккумуляторных батарей подстанций толчковым током

ТАБ-1

МЕТОДИКА ПОВЕРКИ

Челябинск

2011г.

ПРЕДИСЛОВИЕ

РАЗРАБОТАНА ООО «Челэнергоприбор», г. Челябинск, ФГУ «Челябинский центр стандартизации, метрологии и сертификации» (ФГУ «Челябинский

ЦСМ»), г. Челябинск

ИСПОЛНИТЕЛИ

Г.И.Волович, директор ООО «Челэнергоприбор» ФГУ «Челябинский ЦСМ»

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 Методика поверки

Дата введения:

1   ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика поверки распространяется на прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 (далее по тексту «прибор ТАБ-1» или «прибор») разработанный и выпускаемый предприятием ООО «Челэнергоприбор», г. Челябинск и устанавливает методы и средства их первичной и периодической поверок.

По этой же методике выполняют калибровку прибора.

Рекомендуемый интервал между поверками - два года.

2   НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы:

ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности.

ПР 50.2.006-94 ГСОЕИ. Порядок проведения поверки средств измерений.

ПОТ РМ-016-2001 Межотраслевые правила по охране труда (Правила безопасности) при эксплуатации электроустановок.

МИ 1202-86. ГСОЕИ. Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки.

3   ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, приведенные в таблице 1. При получении отрицательного результата по той или иной операции дальнейшая поверка прибора может не проводиться.

Таблица 1

Наименование операции

Пункт методики

Проведение операции при:

первичной поверке

периодической поверке

Внешний осмотр, определение комплектности

8.1

Да

Да

Проверка электрической прочности изоляции

8.2

Да

Нет

Опробование

8.3

Да

Да

Определение основной погрешности измерения напряжения

8.4

Да

Да

4 СРЕДСТВА ПОВЕРКИ

При проведении поверки рекомендуется применять эталоны и вспомогательные сред

ства, указанные в таблица 2. Таблица 2

Пункты методики

Наименование средств поверки

Тип средства поверки, обозначение НТД на него и/или метрологические характеристики

8.3, 8.4

Вольтметр универсальный

В7-78/1, предел относительной погрешности измерения постоянного напряжения ±0,05 %.

8.2

Установка для проверки электрической безопасности

GPI-826, выходное напряжение (0 - 5) кВ, погрешность ±(0,03 иинд ±3) В.

Диапазон измеряемых сопротивлений изоляции (1 -500) МОм, приведенная погрешность 5%.

8.4

Источник питания постоянного тока

GPR-30H10D, выходное напряжение от 0 доЗОО В, ток нагрузки до 1 А.

Примечание -допускается применение эталонных СИ и испытательного оборудования, отличных от приведенных в таблице 2, при условии обеспечения требуемой точности измерений.

5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускают лиц, аттестованных в установленном порядке в качестве поверителя средств измерений электрических величин, и изучивших документацию на прибор ТАБ-1 и настоящую методику.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

6   ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При поверке прибора ТАБ-1 соблюдают требования электробезопасности по ГОСТ 12.3.019-80, ПОТ РМ-016-2001 и руководствуются «Правилами техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором в 1997 г. с изменениями и дополнениями в соответствии с информационными письмами Главгосэнергонадзора.

7   УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 7.1 При проведении поверки соблюдают нормальные условия, при которых нормирована основная погрешность поверяемого прибора ТАБ-1:

  • •  Температура окружающей среды..........................................................(20 ± 5) °C

  • •  Относительная влажность воздуха, не более......................................(30 - 80) %

  • •  Атмосферное давление ................................................................(84 - 106,7) кПа

  • 7.2 Прибор ТАБ-1 перед поверкой должен находиться в климатических условиях, указанных в п. 7.1, не менее 4 ч.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 8.1 Внешний осмотр, определение комплектности

      • 8.1.1 Представленный на поверку прибор ТАБ-1 должен быть укомплектован проводами для подключения к АБ с разъемами и зажимами типа «крокодил».

      • 8.1.2 Извлечь прибор из укладочной тары, проверить его комплектность на соответствие руководству по эксплуатации.

      • 8.1.3 Визуальным осмотром проверить наличие и четкость маркировочных надписей, убедиться в отсутствии внешних механических повреждений прибора и соединительных кабелей.

      • 8.1.4 Прибор ТАБ-1 не должен иметь ни одной из перечисленных ниже неисправностей:

  • -   неудовлетворительное крепление разъемов, токовых и потенциальных зажимов;

  • -   повреждение изоляции внешних токоведущих частей прибора;

  • -   грубые механические повреждения наружных частей прибора.

  • 8.1.5 Провести пробное подключение всех кабелей, убедиться в исправности разъемов.

  • 8.2 Проверка электрической прочности изоляции

    • 8.2.1 Проверить электрическую прочность изоляции прибора. Для этого присоединить к разъемам кабели токовых и потенциальных зажимов. Соединить корпус прибора с нулевой клеммой пробойной установки, а соединенные вместе токовые и потенциальные зажимы - с клеммой высокого напряжения.

    • 8.2.2 Включить пробойную установку и плавно поднять ее выходное напряжение до 1500 В. Через одну минуту плавно понизить напряжение до нуля. Во время испытания индикатор пробоя не должен срабатывать. Кроме того, следует визуально и на слух убедиться в отсутствии разрядов и перекрытия изоляции.

  • 8.3 Опробование

При опробовании прибора ТАБ-1 проверяют его исправность и работоспособность, исправность и надежность крепления токовых и потенциальных зажимов. Перед опробованием прибор ТАБ-1 должен находиться во включенном состоянии в течение времени, указанного в руководстве по эксплуатации (РЭ).

Проверить работоспособность прибора. Для этого присоединить токовые и потенциальные зажимы прибора к выходным клеммам источника постоянного напряжения соответствующей полярности. Включить источник постоянного тока и установить на его выходе напряжение из интервала 110... 150 В.

Включить прибор ТАБ-1 и, вращая рукоятку энкодера, установить ток 84 А. Убедиться, что индикатор показывает установленное значение тока и напряжение на выходе источника.

Нажать рукоятку энкодера. Примерно через 1 секунду на дисплее должны появиться результаты испытаний (значения напряжений в вольтах) в формате, представленном на рис. 1.

Uxx

Uh

ди

ххх.х

ХХХ.Х

хх.х

Рис. 1. Индикация дисплея после проведения испытания

Убедиться, что значение напряжения в третьем столбике равно разности значений первого и второго столбиков.

  • 8.4 Определение основной погрешности измерения напряжений

    • 8.4.1 Собрать схему на рис. 2, приложение А. Включить и прогреть все приборы в соответствии с их руководствами по эксплуатации.

    • 8.4.2 Установить на выходе источника питания GPR-30H10D выходное напряжение 200 В.

    • 8.4.3 Включить питание прибора ТАБ-1.

    • 8.4.4 Повернуть рукоятку энкодера в любую сторону на небольшой угол. На дисплее прибора появятся предварительное значение испытательного тока и значение напряжения между потенциальными зондами.

    • 8.4.5 Установить на выходе источника питания GPR-30H10D напряжения из ряда: 100, 140, 170, 200, 230 В, контролируя их с помощью вольтметра. Считать показания с дисплея прибора ТАБ-1.

    • 8.4.6 Вычислить отклонения показаний прибора от значения эталона

и погрешности, приведенные к конечному значению диапазона 240 В

8. =-^--100%.

J 240

  • 8.4.7 Прибор считается выдержавшим испытания, если получившиеся значения приведенной погрешности, не превышают ±0,5 %.

  • 8.4.8 Если основные погрешности измерений превышают значения по п. 8.4.7, проводят проверку всех блоков прибора и повторяют операции п.п. 8.4.5 и 8.4.6.

В случае повторного превышения основной погрешности, прибор считается непригодным к применению.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки заносят в протокол поверки, форма которого приведена в рекомендуемом приложении Б. Протокол поверки хранят в течение одного межповерочного интервала.

  • 9.2 Положительные результаты поверки оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94, и делают в паспорте прибора ТАБ-1 отметку о годности к применению.

  • 9.3 В случае отрицательных результатов поверки прибор ТАБ-1 признают непригодным к применению, свидетельство о предыдущей поверке аннулируют, старое поверительное клеймо гасят специальным знаком и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006-94 или делают соответствующую запись в эксплуатационной документации.

Директор ООО «Челэнергоприбор»                     Г.И.Волович

Приложение А

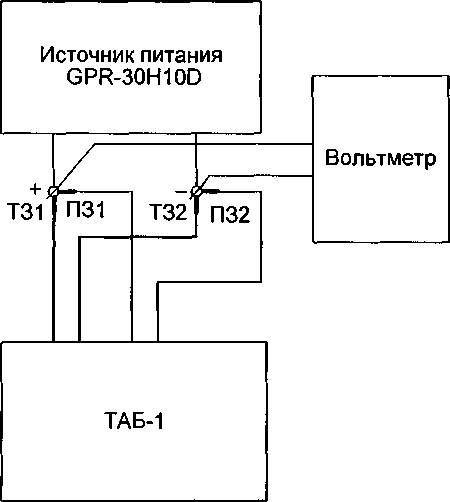

Рис. 2. Схема соединения приборов при определении погрешности.

Т31 и Т32 - токовые зонды, П31 и П32 - потенциальные зонды

Приложение Б

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ ПРИБОРА ТАБ-1

Наименование и тип прибора___________________________________________________

Принадлежит______________________________________________________________

Дата выпуска, зав. №_______________________________________________________________

Эталоны:

  • 1.___________________________________________________________________________________________________________________________________________

(наименование, номер, тип, погрешность)

  • 2.__________________________________________________________________________________________________________________

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1. Внешний осмотр________________________________________________________________

  • 2. Опробование___________________________________________________________________

  • 3. Определение метрологических характеристик

3.1. Определение основной погрешности измерения напряжения

Показание эталонного вольтметра

Показание поверяемого прибора

Основная погрешность, приведенная к конечному значению диапазона, %

Заключение:

Прибор ТАБ-1 годен (не годен) к применению

Выдано свидетельство о поверке №            от

Срок действия свидетельства до

Поверитель                         _____________

«________»_______________20 г.              (Ф.И.О.)
