Методика поверки «ИЗМЕРИТЕЛИ УГЛА НАКЛОНА ДВУХКООРДИНАТНЫЕ ИН-Д7» (МП МПГТ 401262.07.00.00 )

«УТВЕРЖДАЮ»

Заместитель директора

В. Иванникова

2016 г.

ИЗМЕРИТЕЛИ УГЛА НАКЛОНА

ДВУХКООРДИНАТНЫЕ

ИН-Д7

МЕТОДИКА ПОВЕРКИ

МПГТ 401262.07.00.00 МП

Москва, 2016

Настоящая методика поверки распространяется на измерители угла наклона двухкоординатные ИН-Д7 (далее измерители), предназначенные для измерений малых углов наклона и наклонных перемещений объектов по двум координатам.

Методика устанавливает методы и средства первичной и периодической поверки измерителей.

Первичную поверку проводят после изготовления и после ремонта.

Периодическую поверку проводят не реже одного раза в год.

• 1.1. В таблице 1 приведены операции обязательные при проведении поверки.

Таблица 1

• 1.2.  Операции поверки проводятся метрологическими службами, аккредитованными в установленном порядке.

• 1.3. Поверка измерителя прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, измеритель признается непригодным к дальнейшему применению и на него выписывается извещение о непригодности.

Для поверки измерителя применяют средства измерений и оборудование, указанные в таблице 2.

• 2.1. Рекомендуемые средства поверки.

Таблица 2

2.2 Допускается применение средств, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 3.1. К проведению измерений при поверке и к обработке результатов измерений допускаются лица, имеющие квалификацию поверителя и изучившие устройство и принцип работы измерителя по эксплуатационной документации.

• 4.1. При проведении поверки должны соблюдаться следующие условия внешней среды: температура окружающей среды (20± 5) °C;

относительная влажность        (65± 15) %;

атмосферное давление          от 84 до 106,7 кПа.

• 4.2. Перед проведением поверки средства поверки и поверяемый измеритель подготавливают к работе в соответствии с их эксплуатационными документами.

• 5. Проведение поверки

• 5.1.1. Проверку проводить визуально.

• 5.1.2. Измеритель считается выдержавшим поверку, если при осмотре на внешних поверхностях корпуса измерителя, включая опорные винты, не замечено наличия вмятин, забоин, сколов, деформаций.

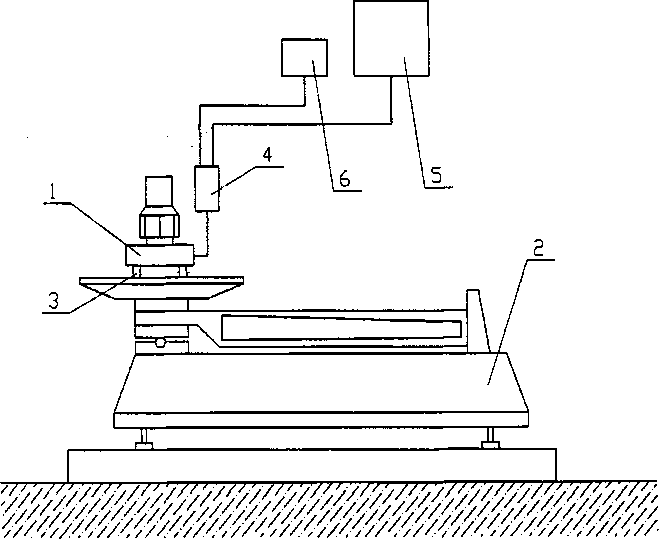

5.2.1. Принципиальная схема поверки измерителя угла наклона ИН-Д7 представлена на рис. 1.

Рис. 1 Принципиальная схема поверки измерителя угла наклона ИН-Д7

1. измеритель, 2. экзаменатор, 3. опорные винты, 4. электронный блок (преобразователь интерфейсов), 5. регистрирующее устройство (ПК или вольтметр), 6. блок питания.

• 5.2.2. Установить измеритель (1) на столе экзаменатора (2) таким образом, чтобы измерительная ось X измерителя (направление измерительной риски) была расположена вдоль измерительной оси (рычага) экзаменатора.

• 5.2.3. Подсоединить к измерителю, в зависимости от вида выходного сигнала, электронный блок или преобразователь интерфейсов (4).

• 5.2.4. Подсоединить к электронному блоку или преобразователю интерфейсов регистрирующее устройство (5).

• 5.2.5. Подключить блок питания (6) и экзаменатор к сети (220 В), подключить электронный блок (преобразователь интерфейсов) к блоку питания.

• 5.2.6. Вывести рычаг экзаменатора в середину рабочего диапазона (положение 0).

• 5.2.7. Перевести экзаменатор в ручной режим работы

• 5.2.8. Путем вращения опорных винтов измерителя (3) и поворота рычага экзаменатора в ручном режиме выставить измеритель в вертикальное положение, при котором значение сигнала регистрирующего устройства измерителя по оси X не должен выходить за пределы ±1" ±0,1% от диапазона измерений измерителя.

• 5.2.9. Обнулить Универсальное цифровое устройство экзаменатора (УЦИ), перевести экзаменатор в автоматический режим работы.

Проверка измерителей с диапазоном ±360 ”

• 5.2.10. Ввести в регистры памяти УЦИ три положительных значений угла наклона: ±120”, ±240”, ±360”.

• 5.2.11. Ввести в регистры памяти УЦИ три отрицательных значения угла наклона: 120", 240", 360 ”.

• 5.2.12. В автоматическом режиме последовательно установить рычаг экзаменатора на положительные углы наклона <p^l_x (i=l ,2,3), начиная с верхнего значения ф^=+360", ф2=+240", ф’=+120” вернуть рычаг экзаменатора до положения <р_х =0 далее установить рычаг экзаменатора на отрицательные углы <p^l_x (i=5,6,7), (<р_х = -120", <р_х = -240”, <р⁷_х = - 360”).

• 5.2.13. При каждом положении рычага, т.е. при каждом заданном на экзаменаторе угле наклона (фх Ъ (i =1,2,3,4,5,6,7), снять показания измерителя

• 5.2.14. Операции по п. 5.2.13 повторить 5 (пять) раз, и зафиксировать:

• • для измерителя с цифровым выходом, значения углов наклона (ф*,р),

• • для измерителя с аналоговым выходом, выходные напряжения (U_x^k},

где к - номер показания по заданному углу при повторах (к =1,2,3,4,5).

• 5.2.15. Вернуть рычаг экзаменатора в положение 0.

• 5.2.16. Для измерителя с аналоговым выходом регистрируемое значение угла наклона <р_х^к_р рассчитать по формуле:




  (1)

где S_x -указанный в паспорте на измеритель коэффициент преобразования, величина которого зависит от модификации измерителя.

Для измерителя с цифровым выходом регистрируемые значения угла наклона <р_х^к_р , при заданных фх > являются зафиксированные цифровые значения, которые непосредственно считывают на мониторе ПК.

• 5.2.17. Установить измеритель на экзаменаторе таким образом, чтобы измерительная ось У измерителя была расположена вдоль измерительной оси (рычага) экзаменатора.

• 5.2.18. Выполнить операции по п. п. 5.2.6+5.2.9, 5.2.12+5.2.16, заменяя индекс «х» на индекс «у» в обозначениях углов, напряжений, коэффициента преобразования и формуле (1), зарегистрировать, при этом» значения углов наклона (ф^,) при наклонах измерителя по оси У на 360”, 240", 120”, 0, - 120", - 240”,- 360".

Результаты занести в протокол поверки.

Проверка измерителей с диапазоном ±720 ”

• 5.2.19. Выполнить операции по п.п. 5.2.2+5.2.9.

• 5.2.20. Ввести в регистр 1 памяти УЦИ экзаменатора начальное значение угла наклона ±240”.

• 5.2.21. Ввести в регистр 2 памяти УЦИ экзаменатора начальное значение угла наклона -240.

• 5.2.22. Используя регистр памяти 1, наклонить рычаг экзаменатора на начальный угол фЗ=240" и зарегистрировать значение угла наклона <рх,р-

• 5.2.23. Вернуть рычаг экзаменатора в положение 0.

• 5.2.24. Перевести экзаменатор в ручной режим работы

• 5.2.25. Путем вращения опорных винтов (3) измерителя и поворота рычага экзаменатора в ручном режиме наклонить измеритель до положения, при котором на вольтметре, или на мониторе ПК будут наблюдаться начальные значения угла наклона, равные, в пределах ±0,1% от диапазона измерений измерителя конечным значениям угла наклона, полученным при предыдущем измерении.

5.2.26.Обнулить устройство цифровой индикации, перевести экзаменатор в автоматический режим работы.

• 5.2.27. Выполнить операций по п. 5.2.22= 5.2.26, два раза, наклоняя, при этом, измеритель на углы <Рх=480", <Рх=720".

• 5.2.28. Зарегистрировать значения углов наклона (Px_iP> <рх,р ■

• 5.2.29. Выполнить операции по п.п. 5.2.23, 5.2.8 и зарегистрировать значение угла наклона <Px_iP при (Рх⁼0"~

• 5.2.30. Используя регистр памяти 2, выполнить операции по п.п. 5.2.22=5.2.28, наклоняя измеритель на отрицательные углы ср* = - 240", (рх= - 480”, <рх= - 720”, зарегистрировать значения углов наклона <Рх,_Р> (Рх,р> Фх,р-

5.2.31.Операции по п.п. 5.2.22=5.3.30 повторить 5(пять) раз и зарегистрировать значения угла наклона (<р£р) U =1,2,3,4,5,6,7), (к =1,2,3,4,5).

• 5.2.32. Установить измеритель на столе экзаменатора таким образом, чтобы его измерительная ось У была расположена вдоль измерительной оси экзаменатора.

• 5.2.33. Выполнить операции по п. п. 5.2.6=5.2.9, 5.2.22=5.2.31, заменяя индекс «х» на индекс «у» в обозначениях углов, напряжений, коэффициента преобразования и формуле (1), зарегистрировать значения углов наклона (р¹у^к_р при наклонах измерителя по оси У на 720”, 480”, 240”, 0, -240”, -480”,-720”.

Результаты занести в протокол поверки.

Проверка измерителей с диапазоном ±1440 "

• 5.2.34. Выполнить операции по 5.2.2=5.2.9.

• 5.2.35. Ввести в регистр 1 памяти УЦИ экзаменатора начальное значение угла наклона ±480”.

• 5.2.36. Ввести в регистр 2 памяти УЦИ экзаменатора начальное значение угла наклона - 480".

• 5.2.37. Выполнить операции по п. п. 5.2.22= 5.2.33 с указанными в п.п. 5.2.35, 5.2.36 начальными значениями угла наклона.

• 5.2.38. Наклоняя измеритель по осям X и У на 1440”, 960”, 480”, 0, - 480”, - 960”,- 1440”, зарегистрировать значения углов наклона (р¹^, <Ру^к_р.

Результаты занести в протокол поверки.

Проверка измерителей с диапазоном ±1800 "

• 5.2.39. Выполнить операции по 5.2.2=5.2.9.

• 5.2.40. Ввести в регистр 1 памяти УЦИ экзаменатора начальное значение угла наклона ±600”.

• 5.2.41. Ввести в регистр 2 памяти УЦИ экзаменатора начальное значение угла наклона - 600”.

• 5.2.42. Выполнить операции по п. п. 5.2.22= 5.2.33. с указанными в п.п. 5.2.35, 5.2.36 начальными значениями угла наклона.

• 5.2.43. Наклоняя измеритель по осям X и У на 1800”, 1200”, 600”, 0,- 600”, - 1200”,- 1800", зарегистрировать значения углов наклона (р¹^ , (р¹у^к_р.

Результаты занести в протокол поверки

Проверка измерителей с диапазоном ±3600 "

• 5.2.44. Выполнить операции по п. п. 5.2.2=5.2.9.

• 5.2.45. Ввести в регистр 1 памяти УЦИ экзаменатора начальное значение угла наклона 600”.

• 5.2.46. Вести в регистр 2 памяти УЦИ экзаменатора начальное значение угла наклона - 600”.

• 5.2.47. Используя регистр памяти 1, наклонить рычаг экзаменатора на угол (<р”)₊=600" и зарегистрировать значения этого угла (<р”_р) ₊ .

• 5.2.48. Выполняя операции по п.п. 5.2.23=5.2.26 наклонить рычаг экзаменатора 5 раз на 600" (всего сделать 6 наклонов в положительную сторону) и зарегистрировать значения (р¹_хр

(1=3,2,1) при наклонах измерителя на углы <р_х = 1200”, (р_х = 2400", <р_х = 3600” в положительную сторону.

• 5.2.49. Выполнить операции по п.п. 5.2.23, 5.2.24, 5.2.8 и зарегистрировать значение угла наклона <р_{х р}при <р_х=0".

• 5.2.50. Используя регистр памяти 2, наклонить рычаг экзаменатора на начальный угол (<Рх)-=-600" и зарегистрировать значения этого угла (<Рх,_р)- ■

• 5.2.51. Выполняя операции по п.п. 5.2.23=5.2.26 наклонить рычаг экзаменатора 5 раз на -600" (всего 6 сделать наклонов в отрицательную сторону) и зарегистрировать значения (р_{х р} (i=5,6.7) при наклонах измерителя на углы <р_х = - 1200", <р_х = - 2400”, (р_х = - 3600” в отрицательную сторону.

• 5.2.52. Операции по п. п. 5.2.47=5.2.51 повторить 5 (пять) раз и зарегистрировать значения углов наклона (р_х^к_р (1=1,2,3,4,5,6,7), (& =1,2,3,4,5).

• 5.2.53. Установить измеритель на столе экзаменатора таким образом, чтобы его измерительная ось У была расположена вдоль измерительной оси экзаменатора.

• 5.2.54. Выполняя операции по п. п. 5.2.47=5.2.52 и заменяя индекс «х» на индекс «у» в обозначениях углов, напряжений, коэффициента преобразования и формуле (1) зарегистрировать значения углов наклона (Ру^к_р.

Результаты занести в протокол поверки.

Проверка измерителей с диапазоном ±7200 ”

• 5.2.55. Выполняя операции по п.п. 5.2.44=5.2.54 дважды, наклонить рычаг экзаменатора 12 раз в положительную сторону и 12 раз в отрицательную сторону, повторить операции 5 раз и зарегистрировать значения (р_х^к , (р¹у^к_р (i=l,2,3,4,5,6.7), (к =1,2,3,4,5) углов при наклонах измерителя на углы 7200", 4800”, 2400", 0, -2400", -3600", -7200".

Результаты занести в протокол поверки.

Проверка измерителей с диапазоном ±10800 "

• 5.2.56. Выполняя операции по п.п. 5.2.44=5.2.54 трижды, наклонить рычаг экзаменатора 18 раз в положительную сторону и 18 раз в отрицательную сторону, повторить операции 5 раз и зарегистрировать значения (р_х^к , (p^L_y^k_p (i=l,2,3,4,5,6.7), (к =1,2,3,4,5) углов при наклонах измерителя на углы 10800", 7200", 3600", 0, -3600", -7200", -10800".

Результаты занести в протокол поверки.

Проверка измерителей с диапазоном ±14400 "

• 5.2.57. Выполняя операции по п.п. 5.2.44=5.2.54 четыре раза, наклонить рычаг экзаменатора 24 раза в положительную сторону и 24 раза в отрицательную сторону, повторить операции 5 раз и зарегистрировать значения <р_х^к , (p^ly^k_p (i=l,2,3,4,5,6.7), (к =1,2,3,4,5) углов при наклонах, измерителя на углы 14400", 9600", 4800", 0, -4800", -9600", -14400".

Результаты занести в протокол поверки.

Проверка измерителей с диапазоном ±18000"

• 5.2.58.Выполняя операции по п.п. 5.2.44+5.2.54 пять раз, наклонить рычаг экзаменатора 30 раз в положительную сторону и 30 раз в отрицательную сторону, повторить операции 5 раз и зарегистрировать значения <р_хр,(p^ly^k_p (i=l,2,3,4,5,6,7) углов при наклонах измерителя на углы 18000", 12000", 6000", 0, -6000", -12000", ,-18000".

Результаты занести в протокол поверки

Проверка измерителей с диапазоном ±21600"

• 5.2.59. Выполняя операции по п.п. 5.2.44+5.2.54 шесть раз, наклонить рычаг экзаменатора 36 раз в положительную сторону и 36 раз в отрицательную сторону, повторить операции 5 раз и получить зарегистрировать значения (р¹_хр ,(р¹у^к_р (i=l,2,3,4,5,6,7) углов при наклонах измерителя на углы 21600", 14400", 7200", 0, -7200", -14400", -21600".

Результаты занести в протокол поверки

Обработка результатов измерений

• 5.2.60. Используя функции МАКС и МИН программы excel определить, варьируя к (к

=1,2,3,4,5), наибольшие ((Рх™^ах, фу™^) и наименьшие (Фх™^1П> Фу,™"¹) величины из зарегистрированных измерителем значений углов наклона

• 5.2.61. По формулам:

  ci,max _ r,_ni,max ,„0,min

  8y - {.фу - фу,р - <Py),

ci,max _ г I,max ,_n0,min

^Sx = Wx,p ~ Фх.р ~ Фх)>

ci,min _ ri,min „О,max   ,„i>

^Sx = VPx.p ~ <Px,p ~ Фх}>

рассчитать основную погрешность измерения угла наклона по наибольшему

(d_x >Oy J и по наименьшему (d_x , d_y ) зарегистрированным значениям.

~max (min)                            .max (min)

По формулам: у± ^x -_ax--100 и          - у . ЮО рассчитать основах                  У               <Ру

ную приведенную погрешность измерений угла наклона по наибольшему и наименьшему зарегистрированному значению, где (р™⁰* и (р™⁰* - максимальное значение диапазона измерений. Величины Ух ^тах, Уу’^тах, Ух’^т1П, Уу’^ттзанести в Протокол испытаний.

• 5.2.62. Величины 8х'^тах, 8у^тах, 8х^т1П, 5_у^ттзанести в Протокол поверки.

Измерители считаются выдержавшими поверку, если на всех заданных диапазонах измерений угла наклона полученные значения приведенных погрешностей не превышают:

• •   - в диапазоне измерений угла наклона ±360”: ±0,15% от диапазона измерений;

• •   в диапазоне измерений угла наклона ±720", ±1440", ±1800", ±3600", ±7200",±10800", ±14400",18000 ",±21600": ±0,1 % от диапазона измерений.

5.3. Проверка идентификационных данных программного обеспечения (ПО)

Проверку осуществляют с использованием программы для персонального компьютера «Gorizont Test».

С помощью программы «Gorizont Test» послать следующие запросы измерителю:

• - запрос идентификатора ПО;

• - запрос версии ПО;

• - запрос контрольной суммы исполняемого кода ПО

Измеритель считается выдержавшим проверку, если идентификационные данные соответствуют таблице 3.

Таблица 3.

• 6.1. Результаты поверки заносят в протокол произвольной формы.

• 6.1. Положительные результаты поверки должны оформляться путём выдачи свидетельства о поверке.

• 6.2. В случае отрицательных результатов поверки выдаётся извещение о непригодности измерителя.

Начальник отдела 203

ФГУП «ВНИИМС»

Начальник лаборатории 203/3

ФГУП «ВНИИМС»

В. Г. Лысенко

М. Л. Бабаджанова
