Методика поверки «ПРЕОБРАЗОВАТЕЛИ ПРИЕМНЫЕ ТЕРМИСТОРНЫЕ М3-29, М3-30» (МП 0.468.001)

ПРЕОБРАЗОВАТЕЛИ ТЕРМИСТОРНЫЕ МЗ-29, МЗ-ЗО

МЕТОДИКА ПОВЕРКИ

0. 468.001

2.5. ПОВЕРКА ПРЕОБРАЗОВАТЕЛЕЙ

Настоящий раздел составлен в соответствии с требованиями ГОСТ 8.392—80 «Ваттметры СВЧ малой мощности и их первичные измерительные преобразователи диапазона частот 0,03—78,33 ГГц. Методы и средства поверки», и устанавливает методы и средства поверки преобразователей М5-29, М5-30, находящихся в эксплуатации, на хранении и выпускаемых из ремонта.

Периодическая поверка проводится один раз в год после гарантийного срока или после ремонта.

J7

Примечания:

• 1. Вместо указанных в табл. 3 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства, (отметки в формулярах или паспортах) о государствен ной или ведомственной поверке.

Таблица 4

• 2.5.2. Условия поверки и подготовка к ней

• 2.5.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура 293+5 К (20+5°C)^z, относительная влажность воздуха 65+15%; атмосферное давление 100+4 кПа (750+30мм рт. ст.).

• 2.5.2.2. Преобразователи, представленные на поверку, должны быть полностью укомплектованы.

• 2.5.2.3. При работе с поверяемыми средствами измерений необходимо соблюдать требования, указанные в технической документации.

• 2.5.2.4. Перед проведением операций поверки необходимо выполнить следующие подготовительные работы:

промыть спиртом ВЧ разъем,

разместить поверяемый преобразователь на рабочем месте, обеспечив удобство работы и исключая попадание па пего прямых солнечных лучей.

2.5.3. Проведение поверки

• 2.5.3.1. Внешний осмотр

• 2.5.3.1.1. При внешнем осмотре проверяют отсутствие механических повреждений, исправность коаксиальных разъемов и соединительных кабелей.

• 2.5.3.1.2. Размеры коаксиальных разъемов СВЧ должны соответствовать ГОСТ 13317—80.

• 2.5.3.2. Опробование

Для опробования преобразователя в работе необходимо произвести баланс с мостом ваттметра МЗ-22 в соответствии с инструкцией по эксплуатации на ваттметр МЗ-22.

При обнаружении неисправности преобразователь подлежит забракованию и отправлению в ремонт.

• 2.5.3.3. Определение метрологических параметров

а) Определение коэффициента стоячей волны преобразователей.                                                                        . Г?

Определение коэффициента стоячей волны производится пс

схеме рис. 5. ,

4

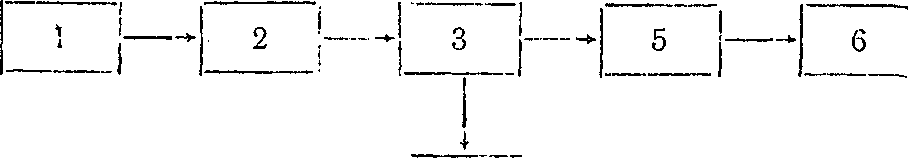

Рис. 5. Схема измерения коэффициента стоячей волны преобразователей .

• 1— генератор сигналов высокочастотный Г4-107 (Г4-120, Г4-121, Г4-122),

• 2— вентиль Э6-28, Э6-32 (при использовании приборов РЗ-ЗЗ, P3-35 вентили не применяются),

3.....линия измерительная Р1-37 (измеритель полных сопротивлений

РЗ-ЗЗ, P3-35),

• 4— измеритель отношения напряжений В8-7,

• 5— поверяемый преобразователь,

• 6— мост ваттметра МЗ-22

Определение коэффициента стоячей волны производится на частотах, кратных 0,25 ГГц, включая крапине.

При определении коэффициента стоячей волны мост ваттметра должен быть сбалансирован на рабочем сопротивлеиш преобразователя при. поданной мощности в СВЧ тракт.

Для определения коэффициента стоячей волны отсчиты вают максимальное ( а_тах ) и минимальное ( «шт ) показания измерителя отношения напряжений. Коэффициент стояче! волны определяется по формуле/

F        %11п

Допускается производить измерение коэффициента стояче: волны преобразователя на автоматических измерителях коэф фициента стоячей волны с погрешностью не более ±10%.

б) Определение коэффициента эффективности преобразс вателей

Определение К.-ф производится по схеме рис. 6.

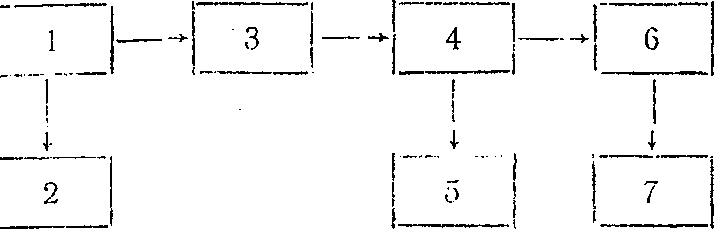

Рис. 6. Схема измерения Каф

• 1— генератор сигналов высокочастотный 1'4-121 (Г4-122, П-107, 1'4-120);

• 2— частотомер 43-54 с ЯЗЧ-32 (ЯЗЧ-42);

• 3— вентиль Э6-28 (Э6-32);

• 4— преобразователь падающей мощности Я2М-24;

• 5— мост ваттметра М3-22;

• 6— поверяемой преобразователь;

• 7— мост ваттметра МЗ-22

Определение К _Эф преобразователей производится путем измерения мощности измерителем с поверяемым преобразователем и образцовым измерителем мощности (преобразователь падающей мощности, мост ваттметра МЗ-22).

Определение К_Эф производится при сопротивлении, указанном в паспорте па преобразователь.

К₉ф определяется по формуле

Р(К_сгЦ-НП^{г Кйф-=} 4К₍, Р_о K_crU ’

где    Р---мощность по измерителю с поверяемым преобразо

вателем;

К_о —коэффициент передачи преобразователя падающей мощности,

Р о'—мощность по образцовому измерителю.

Отсчет Р и Р_о производится одновременно.

Определение К_Эф производится на частоте 1 ГГц для преобразователя М5-29 и через 0,25 ГГц для преобразователя М5-30, включая крайние.

По результатам пяти измерений определяют среднее арифметическое значение (К<т), которое записывают в паспорт па преобразователь.

При этом отношение разности максимального (Ктах) ^и минимального (Kmi_n) значений при пяти измерениях к среднему значению не должно быть более ±2%.

Предельная случайная погрешность (о_пр) при пяти измерениях не превышает ±1,16%.

К _

Я __,, ^lvniax ^lvmIn

°ггр rn                  »

К-ср

где jx_n—коэффициент, зависящий от числа измерений.

Для пяти измерений р_п=0,58.

Преобразователь считается годным, если выполняется условие:

(К₅в-К_Эф)-100< / V + V,

где Кэн и К_Эф—значения коэффициента эффективности, полученные в результате данной аттестации и приведенные в паспорте (предыдущая аттестация);

Чп- — значения допускаемой погрешности преобразователя (в процентах), приведенное в паспорте и полученное в результате данной ■аттестации.

Допускаемая погрешность коэффициента эффективности преобразователей определяется по формуле

о = |         2S₂² -f- V + S4²   4" 1^57

где Bj - относительная погрешность коэффициента передачи преобразователя падающей мощности, приведенная в свидетельстве” по его аттестации,

о₂ —относительная погрешность моста ваттметра Л'13-22, приведенная в паспорте на ваттметр МЗ-22,

о<;—относительная погрешность за счет неточности значения коэффициента стоячей волны,

K_cr0- 1 AK_CTU "³ К_сти+1 ’ К_сти ’

где

дк_сти                                                      < _А

—-у-:--относительная погрешность измерения коэффици

ента стоячей волны,

о.; —случайная погрешность, В₄ = ±1,16 %,

6₅—погрешность за счет рассогласования,

2 • К_Эфф • К_пр,

где Кэфф — коэффициент отражения преобразователя падающей мощности, приведенный в свидетельстве по его аттестации,

К_пр—коэффициент отражения поверяемого преобразо-I вателя; >

7 — весовой коэффициент, зависящий от отношения

____________З85_____________

V + W + 8₃² + V

и определяемый по табл. 5.

Таблица 5
