СОГЛАСОВАНО

Генеральный директор

ОЙО Ь#ГФ1<БАКС»

\      — P-К- Бибаев

УТВЕРЖДАЮ

и. о. директора Восточно-Сибирского филиала ФГУП «ВНИИФТРИ»

Г.И. Модестова

ООСТЬ/Q

2019 г.

Анализаторы газовые промышленные серии «ГигроСкан» КС 50.590-000 МП МЕТОДИКА ПОВЕРКИ

2019

Содержание

ПРИЛОЖЕНИЕ А (справочное) Форма протокола поверки

Настоящая методика поверки распространяется на анализаторы газовые промышленные серии «ГигроСкан» КС 50.59Х-000 (далее - анализаторы) выпускаемый по техническим условиям ТУ 4215-028-21189467-2017 и устанавливает методы и средства первичной поверки анализаторов и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта раздела «Проведение поверки»

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

7.1

+

4-

Опробование

7.2

+

4-

Подтверждение соответствия ПО

7.3

+

4-

Проверка      герметичности

анализатора

7.4

+

4-

Определение абсолютной погрешности измерения температуры точки росы/инея

7.5

+

4-

Определение погрешности преобразования измеренного значения температуры точки росы в выходной токовый сигнал.

7.6*

4-

4-.

* проверка по п.7.6 производится только для анализаторов с аналоговым выходным сигналом.

  • 1.2 Если при проведении поверки получен отрицательный результат, хотя бы по одной из операций, поверку прекращают.

2 Средства поверки
  • 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2

Наименование средства поверки и пункт НТД

Основные метрологические и технические характеристики средства поверки

Генератор влажного газа Север-3 (Р52.844.039 ТУ), ГР № 52892-13

Диапазон воспроизведения температуры точки росы от минус 70 до плюс 20 °C, пределы допускаемой абсолютной погрешности воспроизведения относительной влажности ±0,5 °C.

Манометр МО-160,

ТУ 2505.1664-74

Верхний предел измерений 1,6 МПа, класс точности 0,4

Азот газообразный ГОСТ 9293-74

Газовый баллонный редуктор

БПО-5-2, ТУ 3645-00127415203-97

Продолжение таблицы 2.

Наименование средства поверки и пункт НТД

Основные метрологические и технические характеристики средства поверки

Термогигрометр ИВТМ-7 М 7-Д ГР № 71394-18.

Диапазон измерения относительной влажности - от 0 до 99 %, погрешность измерения относительной влажности ±  2,0  %, диапазон измеряемых

температур от минус 45 до + 60 °C, абсолютная погрешность измерения температуры ± 0,2 °C, диапазон измерения давления от 84 до 106 кПа, абсолютная погрешность измерения давления ± 0,3 кПа.

Вольтметр         универсальный

цифровой В7-46, Тг2.710.029ТУ

Предел допускаемой основной погрешности при измерении напряжения в диапазоне до 2 В ± [0.02+0.002(Uk/U-l)] %.

Мера             электрического

сопротивления эталонная Р331, ГОСТ 23737-79, ГР 1162-58

Номинальное значение тока 0.032 А, сопротивление 100 Ом, класс точности 0.01.

ПО «Калибратор»

  • 2.2 Все средства измерения из перечня таблицы 2, используемые при поверке, должны иметь действующие свидетельства о поверке.

  • 2.3 Допускается применение других средств поверки, не приведенных в таблице 2, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, аттестованные в качестве поверителей средств измерений физико-химических величин, изучившие настоящую методику поверки и техническую документацию на применяемые средства поверки и поверочное оборудование.

4 Требования безопасности

При проведении поверки должны соблюдаться правила техники безопасности, изложенные в технической документации на применяемые средства поверки и поверочное оборудование.

5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды атмосферное давление относительная влажность воздуха

от 15 до 25 °C; от 84 до 106,7 кПа;

от 30 до 80 %

6 Подготовка к поверке
  • 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

    • 6.1.2 Эталонный генератор влажного газа должен быть подготовлен к работе в соответствии с эксплуатационной документацией на него;

    • 6.1.3 Поверяемые СИ должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них и выдержаны в условиях поверки не менее 3 часов.

    • 6.1.4 Встроенный датчик давления, входящий в комплект анализатора, должен иметь свидетельство о поверке со сроком действия не менее 1 года.

    • 6.1.5 Анализатор модели «ГигроСкан-С» должен быть заземлен с помощью клемм заземления к отдельной специально предназначенной для этого шине наружного заземления

  • 6.2 Перед проведением периодической поверки должны быть выполнены регламентные работы, предусмотренные эксплуатационной документацией на анализатор.

7 Проведение поверки
  • 7.1 Внешний осмотр.

При внешнем осмотре устанавливают соответствие анализаторов следующим требованиям:

  • - соответствие комплектности требованиям эксплуатационной документации;

  • - отсутствие внешних видимых повреждений корпуса, влияющих на работоспособность анализатора и его метрологические характеристики;

  • - наличие заводского номера на корпусе;

  • - целостность пломбировки;

  • - отсутствие дефектов, препятствующих чтению надписей и маркировки.

Анализаторы считаются выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

  • 7.2 Опробование.

Опробование проводится с целью проверки функционирования анализатора в соответствии с его эксплуатационной документацией.

Включить питание анализатора в порядке, указанном в эксплуатационной документации. Для исполнения анализаторов с дисплеем: убедиться, что на дисплее отображаются текущие результаты измерения и информация о режимах работы анализатора. Для исполнения анализаторов без дисплея: в соответствии с эксплуатационной документацией подключить анализатор к USB порту персонального компьютера под управлением ОС семейства Microsoft Windows с установленным ПО «Калибратор». Установить связь с анализатором выбором меню. Убедиться, что в окне ПО отображаются текущие результаты измерения и информация о режимах работы анализатора.

Для исполнения анализаторов ГигроСкан-П КС 50.592-000 с питанием от аккумуляторной батареи, в соответствии с эксплуатационной документацией, провести зарядку аккумуляторной батареи от блока питания.

  • 7.3 Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения указанному в Описании типа средства измерений производится по идентификационным данным встроенного ПО анализатора «ГигроСкан-С».

Значение цифрового идентификатора (контрольной суммы) встроенного ПО отображается на дисплее (при наличии) при включении анализатора, или на мониторе ПК под управлением ОС семейства Microsoft Windows с установленным ПО «Калибратор».

Значение цифрового идентификатора (контрольная сумма) ПО отображается в верхней части окна ПО «Калибратор», рядом с адресом и серийным номером анализатора, рисунок 1.

Калибратор анализаторов Гигрс

DGscM adr=9. sn*512. CRC|(k84BD|

Рис. 1.

Номер версии ПО (идентификационный номер) отображается на дисплее (при наличии) при включении анализатора, или на мониторе ПК под управлением ОС семейства Microsoft Windows с установленным ПО «Калибратор».                 ч

Анализатор считается выдержавшим поверку по данному пункту в случае соответствия цифрового идентификатора (контрольной суммы) встроенного ПО указанному в документации на анализатор и приведенному на рисунке выше.

  • 7.4 Проверка герметичности газового тракта анализатора

Проверку герметичности газового тракта проводить при выключенном электрическом питании. Вход анализатора через запорный вентиль соединить с регулятором давления и подключить к источнику сжатого газа рис. 2. Выход анализатора через тройник соединить с манометром на 10 МПа КТ 0,4 и с запорным вентилем. На вход анализатора от баллона с азотом подать давление 10 МПа. Газовую схему отсечь от источника сжатого азота, и произвести отсчет показаний по манометру течение 30 минут. Спад давления газа за 30 мин не должен быть более 1% от поданного.

При наличии в составе анализатора встроенного датчика давления допускается отслеживать изменение давления в процессе проверки герметичности по показаниям данного датчика.

Балов с азотом

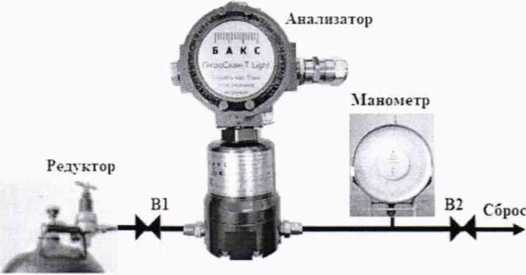

Рис. 2. Схема проверки герметичности газового тракта.

  • 7.5 Определение абсолютной погрешности измерения температуры точки росы/инея

Определение абсолютной погрешности анализаторов производится при давлении анализируемого газа, близком к атмосферному. Перед проведением поверки анализатор должен быть продут осушенным азотом с температурой точки росы/инея ниже 75°C.

Поверяемый анализатор подключить к выходному штуцеру эталонного генератора влажного газа. На эталонном генераторе влажного газа в соответствии с техническим описанием и инструкцией по эксплуатации последовательно установить не менее пяти значений температуры точки росы/инея равномерно распределенных в диапазоне измерений от минус 70 °C до + 20 °C. Допускается отступать от крайних значений диапазона на 10 °C. Задание температуры точки росы/инея следует производить от меньших (более отрицательных) значений к большим.

После выхода эталонного генератора и поверяемого анализатора на установившийся режим измерений1, записать измеренное поверяемым анализатором значение температуры точки росы/инея и показания эталонного генератора. Определить значение абсолютной погрешности измерения температуры точки росы/инея по формуле:

ДТ = ТА-Тг                                (1)

где Та - показание анализатора, °C;

Тг - действительное значение температуры точки росы/инея, °C.

Анализатор считается выдержавшим поверку, если максимальное значение абсолютной погрешности в диапазоне от минус 70 до минус 30 °C не превышает ±2 °C, в диапазоне от минус 30 (включительно) до +20 °C не превышает ±1 °C.

  • 7.6 Определение погрешности преобразования измеренного значения температуры точки росы/инея в выходной токовый сигнал.

К токовому выходу анализатора подключить эталонное сопротивление и вольтметр в соответствии с рис. 3-5.

i

•9 36V

Гедтссио гиийбсхисго ггяош

г

Wt:

'’•ЙКХ’ПТеп? -Д В           -п-7

/

s

Nl О \

При поверке анализатора джампер J5 в положении 2.

Дютр б n&vxow Т         • -V *4 • /й?Г -unawx"

ar        uuv**fJKi> хехъия ктс^а UUi*!

Зхсмпар б navtcruj ?" игсрхйс 4 20 мА - HART .vaaaxs ar бн/тр^егп ifTrr^xfj ww»

Рис. 4 Исполнение «ГигроСкан-Т PRO» КС 50.593-000

У’<йче

7

OUT*

йжсби* <«*я;       x<-vws /и/снм тршбий «гмь

2

V-BW ckrUSY te7I7*£«3ЛЭИвй/

3

йЮ/SO

ilb-J лзлх-т?        &/zd?

4

ОШ-

IS

IS

IS

Crcui

-o~

*11

4J

7

ил tr<u‘

*<

1

4

:•

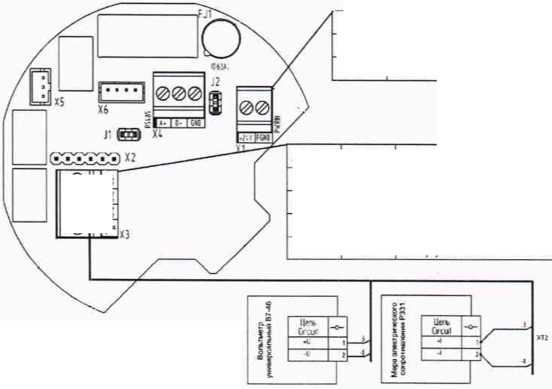

Рис.5 Исполнение «ГигроСкан-Т Light» КС 50.594-000

№ копт

Цегъ

Назначение

1

*24V

Внешнее питание постоягного тока клемма *24 В

2

POND

Внешнее питание постоянного тока клемма 0 В

5

4^>

-?•

Tf кат

Цепь

Назначение

1

*24VIN

Интерфейс 4-20 mA клемма *24 В внешнего источила питания постоянного тока

2

ЮЮ

Интерфейс 4-20 mA клемма 0 В внешнего источника питания постоянного тока

3

IGNO

Интерфейс 4-20 mA оОщий контакт

4

ШТ

Интерфейс 4-20 mA токовый выход

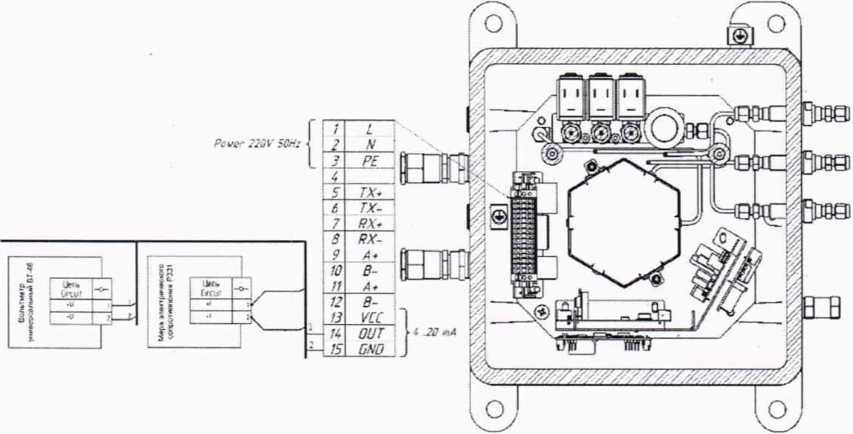

Рис. 3 Исполнение «ГигроСкан-С» КС 50.591-000.

Поверяемый анализатор подключить к выходному штуцеру эталонного генератора влажного газа. На эталонном генераторе влажного газа в соответствии с техническим описанием и инструкцией по эксплуатации последовательно установить не менее пяти значений температуры точки росы/инея равномерно распределенных в диапазоне измерений от минус 70 до + 20 °C. Допускается отступать от крайних значений диапазона на 10 °C. Задание температуры точки росы/инея следует производить от меньших (более отрицательных) значений к большим.

После выхода эталонного генератора и поверяемого анализатора на установившийся режим измерений, записать измеренное поверяемым анализатором значение температуры точки росы/инея в единицах силы тока и показания эталонного генератора.

Измеренное поверяемым анализатором значение температуры точки росы/инея рассчитать по формуле:

16

(1)

где - Тр - измеренное значение температуры точки росы/инея, °C;

I - выходной токовый сигнал анализатора. мА;

4, 16 - нормирующие коэффициенты, мА;

В - верхний предел диапазона измерений анализатора + 20 °C;

Н - нижний предел диапазона измерений анализатора минус 70 °C.

Определить значение абсолютной погрешности измерения температуры точки росы/инея по формуле:

(2)

где Тр - измеренное значение температуры точки росы/инея, °C;

Тр - действительное значение температуры точки росы/инея, °C.

Анализатор считается выдержавшим поверку, если максимальное значение абсолютной погрешности в диапазоне от минус 70 до минус 30 °C не превышает ± 2 °C, в диапазоне от минус 30 (включительно) до +20 °C не превышает ± 1 °C.

8 Оформление результатов поверки
  • 8.1 Результаты поверки вносят в протокол, форма которого приведена в Приложении А.

  • 8.2 Положительные результаты поверки оформляются в соответствии с Приказом Минпромторга РФ № 1815 от 2 июля 2015 г. Выписывается Свидетельство о поверке на анализатор установленной формы. В свидетельстве о поверке указывается серийный номер как измерительной ячейки, так и анализатора, в который она устанавливается.

  • 8.3 Прибор, не удовлетворяющий требованиям настоящей МП, к эксплуатации не допускается и на него выдается извещение о непригодности.

ПРИЛОЖЕНИЕ А (справочное)

Форма протокола поверки

ПРОТОКОЛ ПОВЕРКИ

№________от___________

Анализатора газового промышленного серии «ГигроСкан» КС 50.59Х-000

Модель__

Диапазон измерений температуры точки росы __________________________________°C

Зав. № анализатора___________________Дата выпуска______________________________

Принадлежит ______________________________________________;________________

Дата поверки__________________________________________________________________

Наименование, обозначение и заводские номера применяемых средств поверки_________

Вид поверки:____________________________________________________________________

Условия поверки:

температура окружающего воздуха_________°C;

атмосферное давление____________________кПа;

относительная влажность__________________%.

Результаты поверки

  • 1. Результат внешнего осмотра___

  • 2. Результат опробования__

  • 3. Результат проверки ПО________________________________________________________

  • 4.    Результат        проверки        герметичности        газового        тракта

анализатора___________________

5. Результаты определения абсолютной погрешности температуры точки росы

Заданная температура точки росы/инея,

Гд°С

Показания анализатора      по

температуре точки росы/инея, ТА, °C

Абсолютная погрешность измерения температуры точки росы/инея. А г, °C

Пределы допускаемой абсолютной погрешности температуры     точки

росы/инея, °C

В ыво д:___

  • 6. Результаты определения погрешности преобразования измеренного значения температуры точки росы/инея в выходной токовый сигнал

    Заданная температура точки росы/инея, 7г,°С

    Измеренное значение температуры точки росы/инея, Тр, °C

    Абсолютная погрешность измерения температуры точки росы/инея, Аг, °C

    Пределы допускаемой абсолютной погрешности температуры     точки

    росы/инея, °C

    Вывод:__________________________

  • 7. Заключение: анализатор газовый промышленный «ГигроСкан» модели ______на основании результатов первичной (периодической) поверки признан соответствующим установленным в описании типа метрологическим требованиям и пригодным (не пригодным) к применению в сфере государственного регулирования обеспечения единства измерений.

Поверитель__

Выдано свидетельство №__от_____

(Выдано извещение о непригодности №__от___)

1

Установившимся считается режим, когда в течение 30 минут изменения значений заданной температуры точки росы и значений, измеренных анализатором, не превышают погрешности измерений эталонного генератора и анализатора соответственно
