Токосъемники измерительные ТИ2-х

МЕТОДИКА ПОВЕРКИ

2018 г.

• 1.1 Настоящая методика поверки распространяется на токосъемники измерительные ТИ2-1 и ТИ2-4 (далее - токосъемники) и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками 1 год.

2.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Проведение сокращенной поверки токосъемников измерительных ТИ2-х не возможно.

• 3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Примечания:

• 1 Допускается использование других средств измерений, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 2 Применяемые средства поверки должны быть утвержденного типа, исправны и иметь действующие свидетельства (отметки в формулярах или паспортах) о поверке.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации токосъемников, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                                  20±5;

• - относительная влажность окружающего воздуха, %                 от 30 до 80;

• - атмосферное давление, кПа                                     от 84 до 106;

• - напряжение питающей сети, В                                      220±22;

• - частота питающей сети, Гц                                            50±1.

• 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать токосъемник в условиях, указанных в п. 5.1, в течение не менее 1 ч;

• - выполнить операции, оговоренные в технической документации на токосъемник по его подготовке к измерениям;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

• 6.1.1 При внешнем осмотре установить соответствие токосъемника требованиям технической документации. При внешнем осмотре убедиться в:

• - отсутствии механических повреждений;

• - чистоте разъемов;

• - исправности соединительного кабеля;

• - четкости маркировки.

Проверить комплектность токосъемника в соответствии с технической документацией.

• 6.1.2 Результаты осмотра считать положительными, если токосъемник удовлетворяет вышеперечисленным требованиям, комплектность полная. В противном случае токосъемник дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 6.2.1 Произвести опробование работы токосъемника для оценки его исправности.

При опробовании проверить возможность подключения токосъемника к анализатору спектра, установки его в измерительную линию.

• 6.2.2 Результаты опробования считать положительными, если обеспечивается возможность подключения токосъемника к анализатору спектра, установки его в измерительную линию. В противном случае токосъемник дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.3.1. Определение диапазона рабочих частот, значений коэффициента калибровки токосъемника в диапазоне рабочих частот

• 6.3.1.1 Собрать измерительную схему, приведенную на рисунке 1: для диапазона частот от 100 Гц до 50 МГц в соответствии с рисунком 1а; для диапазона частот от 100 МГц и выше в соответствии с рисунком 16.



Линия

а)

Линия

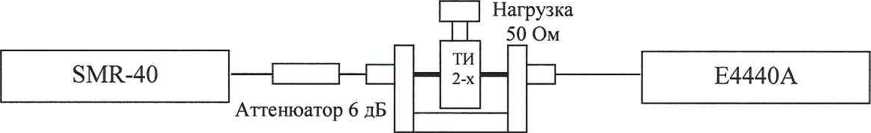

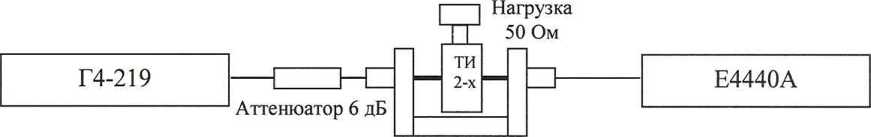

б) Рисунок 1 - Структурная схема измерений.

Установить на выходе генератора сигнал с амплитудой 0,5 В и частотой в соответствии с таблицей 3.

Измерить уровень сигнала с помощью анализатора спектра Е4440А, измеренное значение (в дБ(В)) записать в протокол.

• 6.3.1.2 Собрать измерительную схему, приведенную на рисунке 2: для диапазона частот от 100 Гц до 50 МГц в соответствии с рисунком 2а; для диапазона частот от 100 МГц и выше в соответствии с рисунком 26.



_п          50 Ом

Линия

а)

_п          50 Ом

Линия

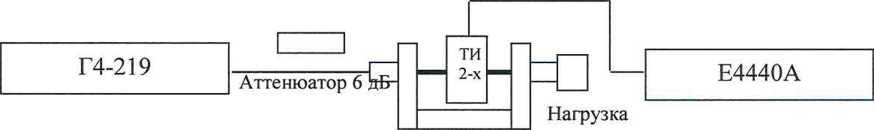

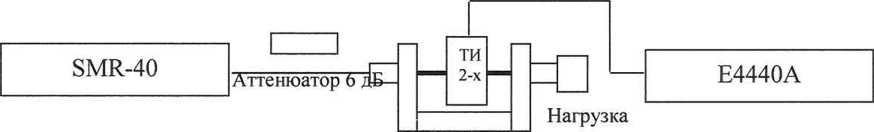

б) Рисунок 2 - Структурная схема измерений.

Измерить уровень сигнала с помощью анализатора спектра Е4440А, измеренное значение (в дБ(В)) записать в протокол.

Рассчитать значение коэффициента калибровки токосъемника по формуле (1):

^ = Ц^,-^-34,[дБ(10м-¹)],                     (1)

где Uibmjj. - уровень сигнала на входе анализатора спектра при подключении через линию;

Ut- уровень сигнала на выходе токосъемника при подключении нагрузки 50 Ом к линии.

Повторить операции по п.п.6.3.1.1-6.3.1.2 на частотах в соответствии с таблицей 3. Таблица 3

Диапазон рабочих частот токосъемника определить по результатам измерений коэффициента калибровки.

6.3.1.3 Результаты поверки считать положительными, если значения коэффициента калибровки и диапазона рабочих частот токосъемника соответствуют таблице 4.

Таблица 4

6.3.1.4 Определение погрешности коэффициента калибровки

Погрешность коэффициента калибровки для каждой частоты рассчитать по формуле:

ДЛ' = А' -К_п,                             (2)

где К_п - значение коэффициента калибровки, полученное при периодической поверке; К - значение коэффициента калибровки, полученное при первичной поверке.

6.3.1.5 Результаты поверки считать положительными, если значения погрешности коэффициента калибровки находятся в пределах ± 2,0 дБ.

• 7.1 При положительных результатах поверки на токосъемник выдается свидетельство установленного образца.

• 7.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 7.3 Знак поверки наносится на корпус токосъемника в виде наклейки и в свидетельство о поверке в виде оттиска клеима.

• 7.4 При отрицательных результатах поверки токосъемник бракуется и направляется в ремонт. На забракованный токосъемник выдается извещение о непригодности к применению с указанием причин браковки.
