Методика поверки «Измерители-регистраторы сварочных процессов ИРСШ1» (Код не указан!)

СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

Методика поверки г. Видное

2017 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки распространяется на измерители-регистраторы сварочных процессов ИРСП11 (далее - измерители, ИРСП11) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять измеритель, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять измеритель в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации измерителя, но не реже одного раза в 3 года.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

операций поверки измеритель бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки,

приведённые в таблице 2. Таблица 2

Продолжение таблицы 2

3.2 Допускается применение других средств поверки, обеспечивающих определение

• 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности,

установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей»,  «Межотраслевыми правилами по охране труда

(правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на измерители и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать измеритель в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 8.1 Внешний осмотр

При проведении внешнего осмотра измерителя проверяют:

• - соответствие комплектности перечню, указанному в паспорте;

• - соответствие серийного номера указанному в паспорте;

• - маркировку и наличие необходимых надписей на наружных панелях измерителя;

• - отсутствие механических повреждений (повреждение корпуса, разъёмов, индикаторов);

• - целостность пломбы.

Результат внешнего осмотра считают положительным, если комплектность и серийный номер соответствуют указанным в паспорте, маркировка и надписи на наружных панелях соответствуют эксплуатационной документации, отсутствуют механические повреждения, способные повлиять на работоспособность измерителя, целостность пломбы не нарушена. При невыполнении этих требований поверка прекращается и измеритель бракуется.

• 8.2 Опробование проводится в следующей последовательности:

• 1) подготовить измеритель в соответствии с руководством по эксплуатации;

• 2) включить измеритель кнопкой «ВКЛ»;

• 3) проверить включение графического дисплея;

Результат опробования считают положительным, если при включении измерителя на графическом дисплее отображаются текущие значения тока и напряжения или внесенное задание.

• 8.3 Подтверждение соответствия программного обеспечения.

  • 8.3.1 Проверка наименования устройства и идентификационного номера программного обеспечения (далее по тексту - ПО).

Идентификацию программного обеспечения измерителя, проводят следующим образом:

• 1) подготовить и включить измеритель в соответствии с руководством по эксплуатации;

• 2) нажатием на кнопку «Дисплей» на лицевой панели регистратора перейти в режим отображения настроек;

• 3) кнопкой «ВЫБОР» на лицевой панели регистратора перейти до окна №5 «Настройки регистратора и параметры записи» (согласно руководству по эксплуатации). В окне кнопками «Меню» или «Запись» переключить до окна настроек «Передача данных на электронную почту».

• 4) в строке «ПО» считать наименование и номер версии ПО;

• 5) сравнить наименование и номер версии ПО, указанные в описании типа на измерители, со считанными с ПК.

Результаты проверки считают положительными, если наименование и номер версии ПО совпадают с описанием типа на измерители.

• 8.4 Проверка электрической прочности изоляции

Проверку электрической прочности проводить в следующей последовательности:

• 1) отключить питание измерителя;

• 2) отсоединить все кабели, связывающие измеритель с питающей сетью;

• 3) при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту - установка) воспроизводить в течение одной минуты действие испытательного напряжения практически синусоидальной формы частотой (50±2) Гц амплитудой 1500 В между цепями питания.

Результаты проверки считают положительными, если во время испытаний не было пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытании не является признаком неудовлетворительных результатов испытаний.

• 8.5 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить в следующей последовательности:

• 1) отключить питание измерителя;

• 2) отсоединить все кабели, связывающие измеритель с питающей сетью.

• 3) измерить поочередно сопротивление изоляции с помощью установки со значениями напряжения постоянного тока от 250 до 500 В между входными гнездами, разъемами питания и заземленным металлическим корпусом измерителя.

Результаты испытаний считаются удовлетворительными, если измеренное значение электрического сопротивления не менее 20 МОм.

• 8.6 Проверка пределов допускаемых погрешностей

  • 8.6.1 Проверка допускаемой основной приведенной к диапазону измерений (далее -приведенной) погрешности измерения напряжения постоянного тока проводится при помощи калибратора универсального 9100 (далее - 9100) в следующей последовательности:

1) собрать схему, представленную на рисунке 1;

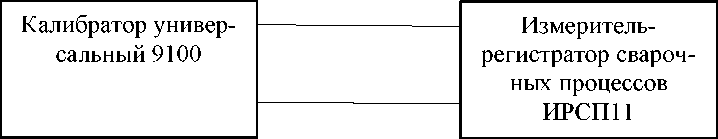

Рисунок 1 - Схема проверки допускаемой основной приведенной погрешности измерения напряжения постоянного тока

• 2) подготовить и включить измеритель и 9100 в соответствии с их руководствами по эксплуатации;

• 3) подать на вход измерителя от 9100 пять сигналов напряжения постоянного тока, равномерно распределенных в пределах диапазона измерения (-100, -50, 1, 50, 100 В);

• 4) рассчитать основную приведенную погрешность измерения напряжения постоянного тока, %, по формуле (1):

■g и = ^U“U-^J3 -100%               (1)

^J Д

где Un - значение напряжения постоянного тока, измеренное на ИРСП11, В;

U3 - значение напряжения постоянного тока, заданное 9100, В;

ид - нормирующее значение, равное разности верхнего и нижнего пределов диапазона измерений напряжения постоянного тока, В.

Результаты проверки считают положительными, если пределы допускаемой основной приведенной погрешности измерения напряжения постоянного тока не превышают ±1 %.

• 8.6.2 Проверка допускаемой основной приведенной к диапазону измерений (далее -приведенной) погрешности измерения силы постоянного тока проводится при помощи источника питания постоянного тока программируемого Genesys™ (далее - источник), мультиметра 3458А (далее - 3458А) и шунта измерительного стационарного взаимозаменяемого 75ШИС, 75ШИСВ, 75ШИСВ.4 (далее - шунт) в следующей последовательности:

1) собрать схему, представленную на рисунке 2;

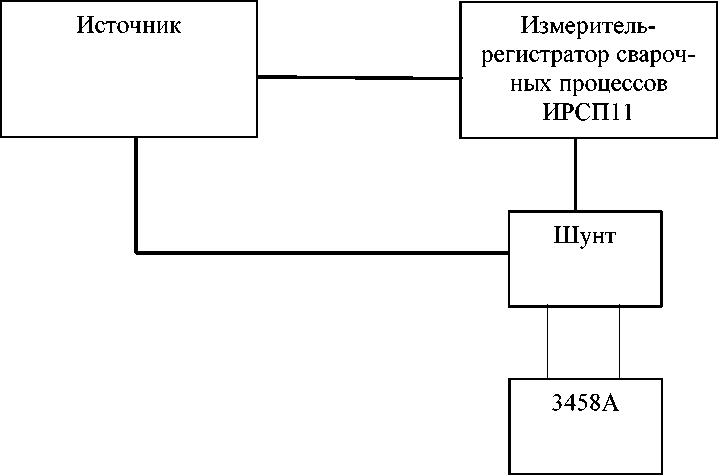

Рисунок 2 - Схема проверки допускаемой основной приведенной погрешности измерения силы постоянного тока

2) подготовить и включить измеритель и указанные приборы в соответствии с их ру

ководствами по эксплуатации;

• 3) подать на вход измерителя от источника пять сигналов силы постоянного тока, равномерно распределенных в пределах диапазона измерения (для модификаций ИРСП11-Ш-500А и ИРСП11-Д-500А: -500, -250, 1, 250, 500 А; для модификации ИРСП11-Д-1000А: -1000, -500, 1, 500, 1000 А);

• 4) зафиксировать значение силы постоянного тока на измерителе, А;

• 5) зафиксировать значение напряжения постоянного тока на 3458А, В;

• 6) рассчитать по формуле (2) значение силы постоянного тока, А:



(2)

где U - значение напряжения постоянного тока на 3458 А, В;

R_UI - значение номинального сопротивления шунта, мкОм (75 мкОм);

• 7) рассчитать основную приведенную погрешность измерения силы постоянного тока, %, по формуле (3):

¹Д

где 1_И - значение силы постоянного тока, измеренное на ИРСП11, А;

1_Э - значение силы постоянного тока, рассчитанное по формуле (2), А;

1д - нормирующее значение, равное разности верхнего и нижнего пределов диапазона измерений силы постоянного тока, А.

Результаты проверки считают положительными, если пределы допускаемой основной приведенной погрешности измерения силы постоянного тока не превышают ±1 %.

9.1 Результаты поверки измерителей оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки измерители удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки измерители не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на измерители.

Приложение А

(рекомендуемое)

Протокол поверки измерителя-регистратора сварочных процессов ИРСП11

Протокол поверки измерителя-регистратора сварочных процессов ИРСП11

Заводской серийный номер ___________________________________________

Вид поверки ____________________________________________

Результаты поверки

Заключение по внешнему осмотру

Заключение по опробованию

Заключение о соответствии программного обеспечения

Заключение по проверке электрической прочности изоляции

Заключение по проверке электрического сопротивления изоляции

Заключение по проверке электрического сопротивления защитного заземления

Проверка допускаемой основной приведенной к диапазону измерений погрешности измерения напряжения постоянного тока

Таблица А.1 - Проверка допускаемой основной приведенной к диапазону измерений погрешности измерения напряжения постоянного тока

Таблица А.2 - Проверка допускаемой основной приведенной к диапазону измерений погрешности измерения силы постоянного тока (для модификаций ИРСП11-Ш-500А и ИРСП11-Д-500А)

Таблица А.3 - Проверка допускаемой основной приведенной к диапазону измерений погрешности измерения силы постоянного тока (для модификации ИРСП11-Д-1000А)

Заключение о пригодности измерителя

Поверитель (ФИО)

Дата

10
