Методика поверки «ГСИ. Нагрузки электронные серии АКИП-1375» (ПР-24-2019МП)

Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ

Главный метролог

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Нагрузки электронные серии АКИП-1375

МЕТОДИКА ПОВЕРКИ ПР-24-2019МП г. Москва 2019 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок нагрузок электронных серии АКИП-1375, изготовленных SIGLENT TECHNOLOGIES СО., LTD, Китай.

Нагрузки электронные серии АКИП-1375 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).

Интервал между поверками 1 год.

Периодическая поверка нагрузок в случае их использования для измерений (воспроизведения) меньшего числа величин, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца нагрузок, оформленного в произвольной форме. Пункты методики 7.1 - 7.5 являются обязательными к проведению.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке. Эталоны единиц величин, используемые при поверке СИ, должны быть аттестованы.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

При проведении поверки должны соблюдаться следующие условия:

• - атмосферное давление, кПа....................................................................от 84 до 106;

• - напряжение сети, В...............................................................220±22;

• - частота сети, Гц...................................................................50±0,5

• 6.1   Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

• -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации и выдержаны во включенном состоянии не менее 30 минут.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемой нагрузки следующим требованиям:

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемая нагрузка бракуется и подлежит ремонту.

Опробование нагрузок проводить путем проверки их на функционирование в соответствии с руководством по эксплуатации.

Подготовить нагрузку к работе в соответствии с руководством по эксплуатации.

Включить нагрузку и проверить отсутствие сообщений о неисправности в процессе загрузки.

Результат опробования считать положительным, если на дисплее отсутствуют сообщения об ошибках, нагрузка функционирует согласно руководству по эксплуатации.

При отрицательном результате опробования нагрузка бракуется и направляется в ремонт.

Проверка идентификационных данных программного обеспечения нагрузок осуществляется путем вывода на дисплей информации о версии программного обеспечения.

Войти в меню информации нагрузки, нажав кнопку Utiliity, и выбрав в открывшемся меню System Info. Наименование модели и серийный номер, отображаемые в меню, должны соответствовать фактическим. Номер версии программного обеспечения, отображаемый в строке SW Version ID, должен соответствовать приведенному в таблице 4.

Результат считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

Определение абсолютной погрешности установки и измерений напряжения постоянного тока (далее - напряжения) в режиме стабилизации напряжения проводить с помощью источника питания постоянного тока (ИП) и вольтметра универсального цифрового следующим образом:

• 7.4.1 Собрать схему поверки, приведенную на рисунке 1.

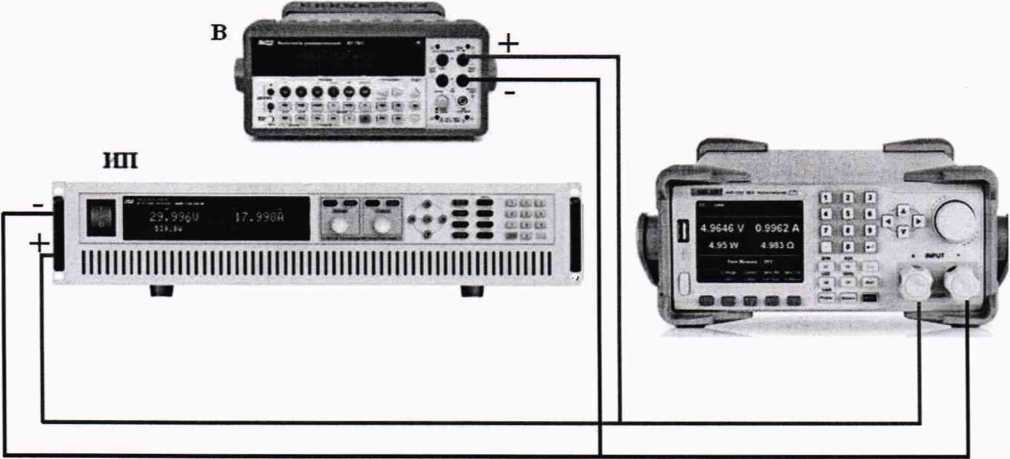

Рисунок 1 - Схема подключения приборов при определении абсолютной погрешности установки и измерений напряжения в режиме стабилизации напряжения.

• 7.4.2 На источнике питания установить значение напряжения на выходе, равное значению верхнего предела напряжения на нагрузке.

• 7.4.3 На поверяемой нагрузке установить режим стабилизации напряжения (CV MODE), согласно руководству по эксплуатации.

• 7.4.4 При помощи стрелочных кнопок управления и (или) поворотного регулятора устанавливают стабилизируемые значения напряжения, соответствующие 10, 50, 90 % от диапазона значений воспроизводимой величины. Установки производить для каждого диапазона, приведенных в таблице 5.

• 7.4.5 Включить нагрузку, в соответствии с руководством по эксплуатации.

• 7.4.6 При помощи вольтметра измерить напряжение на зажимах нагрузки.

Абсолютную погрешность установки напряжения постоянного тока определить по формуле (1):

Д—UycT"UB7                                          (1)

где: и_Уст - значение напряжения постоянного тока, установленное на поверяемой электронной нагрузке;

Ub7 - значение напряжения постоянного тока, измеренное с помощью вольтметра.

Для определения погрешности измерений напряжения постоянного тока, считать показания напряжения в режиме измерений и_Изм с индикатора нагрузки.

Абсолютную погрешность измерений напряжения постоянного тока определить по формуле (2):

A⁼Uh3M"Ub7                                    (2)

где: и_юм - значение напряжения постоянного тока, измеренное поверяемой нагрузкой; Ub7 - значение напряжения постоянного тока, измеренное с помощью вольтметра универсального цифрового.

Результаты поверки считать положительными, если значения погрешностей, определенные по формулам (1) и (2), находятся в пределах, приведенных в таблице 5.

Таблица 5

Определение абсолютной погрешности установки и измерений силы постоянного тока (далее - силы тока) при работе в режиме стабилизации силы тока проводить с помощью источника питания (ИП), и шунта токового (Ш) следующим образом:

• 7.5.1 Собрать схему поверки, приведенную на рисунке 2.

НАГРУЗКА

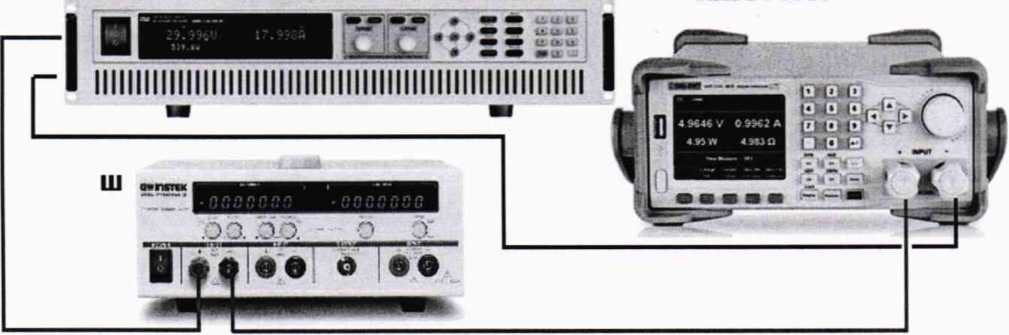

Рисунок 2 - Схема подключения приборов при определении абсолютной погрешности установки и измерений силы тока при работе в режиме стабилизации силы постоянного тока.

• 7.5.2 В зависимости от задаваемой нагрузкой силы тока, предел по току шунта выбирать таким образом, чтобы протекающий ток в цепи не превышал предел по току шунта.

• 7.5.3 На источнике питания постоянного тока установить значение силы тока на выходе, равное значению верхнего предела тока в нагрузке.

• 7.5.4 На поверяемой нагрузке установить режим стабилизации тока (СС MODE), согласно руководству по эксплуатации.

• 7.5.5 При помощи стрелочных кнопок управления и (или) поворотного регулятора установить значения силы тока, соответствующие 10, 50, 90 % от диапазона значений воспроизводимой величины. Установки производить для каждого диапазона, приведенных в таблице 6.

• 7.5.6 Включить нагрузку, в соответствии с руководством по эксплуатации;

• 7.5.7 При помощи шунта измерить ток Iдейств, протекающий через нагрузку.

Абсолютную погрешность установки тока определить по формуле (3):

Л⁼1уст-“1действ                                                (3)

где: 1_Уст - значение силы тока, установленное на поверяемой электронной нагрузке;

Ьейств. - действительное значение силы тока, протекающего через нагрузку, измеренное с помощью токового шунта.

Для определения погрешности измерений постоянного тока, считать показания тока в режиме измерений I_inMc индикатора нагрузки.

Абсолютную погрешность измерений силы тока определить по формуле (4):

Д⁼1изм."1действ                                                (4)

где: 1изм - значение силы тока, измеренное поверяемой нагрузкой;

1действ. - действительное значение силы тока, протекающего через нагрузку, измеренное с помощью токового шунта.

Результаты поверки считать положительными, если значения погрешностей, определенные по формулам (3) и (4), находятся в пределах, приведенных в таблице 6.

Таблица 6

Определение абсолютной погрешности установки и измерений мощности постоянного тока (далее - мощности) при работе в режиме стабилизации мощности проводить с помощью источника питания (ИП), вольтметра универсального цифрового (В) и шунта токового (Ш) следующим образом:

• 7.6.1 Собрать схему поверки, приведенную на рисунке 3.

  MATPV’IICA

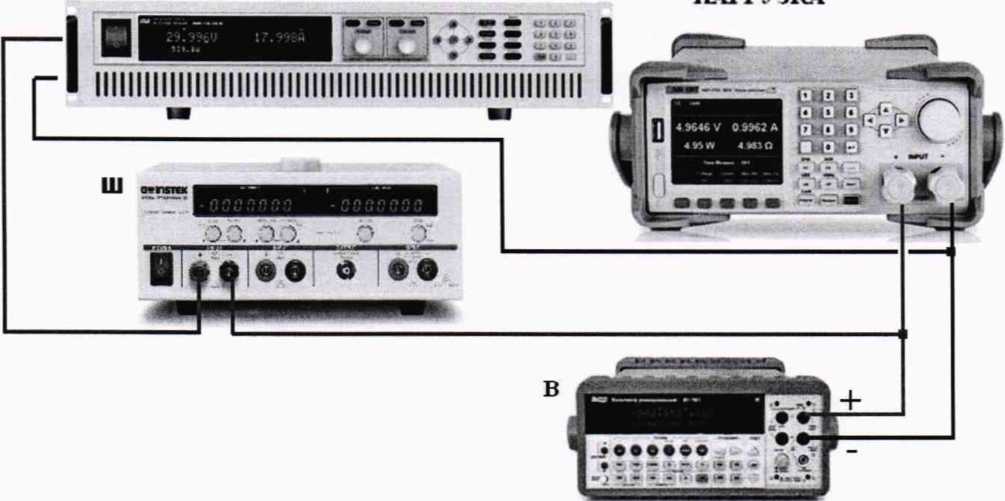

  Рисунок 3 - Схема подключения приборов при определении абсолютной погрешности установки и измерений мощности при работе в режиме стабилизации мощности постоянного тока и установки сопротивления при работе в режиме стабилизации сопротивления.

• 7.6.2 В зависимости от задаваемой нагрузкой силы тока, предел по току шунта выбирать таким образом, чтобы протекающий ток в цепи не превышал предел по току шунта.

• 7.6.3 На источнике питания установить значение мощности (P=UI), равное верхнему значению предела мощности нагрузки. Напряжение на выходе источника не должно превышать ИОВ.

• 7.6.4 На поверяемой нагрузке установить режим стабилизации мощности (СР MODE), согласно руководству по эксплуатации.

• 7.6.5 При помощи стрелочных кнопок управления и (или) поворотного регулятора устанавливают значения мощности, соответствующие 10, 50, 90 % от диапазона значений воспроизводимой величины.

• 7.6.6 Включить нагрузку, в соответствии с руководством по эксплуатации.

• 7.6.7 При помощи вольтметра фиксируют напряжение на зажимах нагрузки Ub7, при помощи шунта измеряют ток, протекающий через нагрузку 1_действ.

Вычислить действительное значение мощности, задаваемой нагрузкой, по формуле (5):

Р действ.^-UB7*IaeficTB

где: Рдейств - действительное значение мощности, протекающей через нагрузку;

Ub7 - значение напряжения, измеренное с помощью вольтметра, на клеммах нагрузки; 1действ. - действительное значение силы тока, протекающего через нагрузку.

Абсолютную погрешность установки мощности определить по формуле (6):

А Руст ^—Рдейств

где: Руст - установленное значение мощности на поверяемой нагрузке;

Рдейств - действительное значение мощности.

Для определения погрешности измерений мощности, считать показания мощности в режиме измерений Р_ИЗм с индикатора нагрузки.

Абсолютную погрешность измерений мощности определить по формуле (7):

А=Р изм^—Р действ                                    (7)

где: Ризм. - значение мощности, измеренное поверяемой нагрузкой;

Рдейств - действительное значение мощности.

Результаты поверки считать положительными, если значения погрешностей, определенные по формулам (6) и (7), находятся в пределах, приведенных в таблице 7.

Таблица 7

Определение пределов допускаемых действительных значений установки стабилизируемого значения сопротивления при работе в режиме стабилизации сопротивления, проводить с помощью источника питания (ИП), вольтметра универсального (В) и шунта токового (Ш) следующим образом:

• 7.7.1 Собрать схему поверки, приведенную на рисунке 3.

• 7.7.3 Значения напряжения на источнике питания установить из таблицы 8, значения силы тока на источнике установить > значений, приведенных в таблице 8.

• 7.7.4 На поверяемой нагрузке установить режим стабилизации сопротивления (CR MODE), согласно руководству по эксплуатации.

• 7.7.5 При помощи стрелочных кнопок управления и (или) поворотного регулятора устанавливают значения сопротивления в соответствии с таблицей 8.

• 7.7.6 Включить нагрузку, в соответствии с руководством по эксплуатации.

• 7.7.7 При помощи вольтметра измерить напряжение на клеммах нагрузки, при помощи шунта измерить ток, протекающий через нагрузку.

Вычислить значение действительное значение сопротивления, задаваемого нагрузкой, по формуле (8):

Кд = Ub / 1_действ                                      (8)

где: Rj - действительное значение сопротивления, задаваемого нагрузкой;

Ub - значение напряжения, измеренное с помощью вольтметра на клеммах нагрузки; 1действ. - действительное значение силы тока, измеренного при помощи шунта.

Результаты поверки считать положительными, если действительное значение сопротивления в поверяемых точках находится в пределах, указанных в таблице 8.

Таблица 8

• 8.1 При положительных результатах поверки оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах поверки, полученных при любой из операций поверки, описанных в таблице 2, поверяемая нагрузка не допускаются к дальнейшему применению. На нагрузку выдается извещение о непригодности.



  С.А. Корнеев

Начальник отдела испытаний и сертификации
