Методика поверки «Измеритель-сигнализатор СРК-АТ2327» (МРБ МП.854-2020 (Взамен МП.МН 854-2000))

Содержание

• 1   Нормативные ссылки

• 2  Операции поверки.........................................................................................................................

• 3   Средства поверки

• 4  Требования к квалификации поверителей

• 5   Требования безопасности

• 6   Условия поверки и подготовка к ней

• 7  Проведение поверки

• 8   Оформление результатов поверки

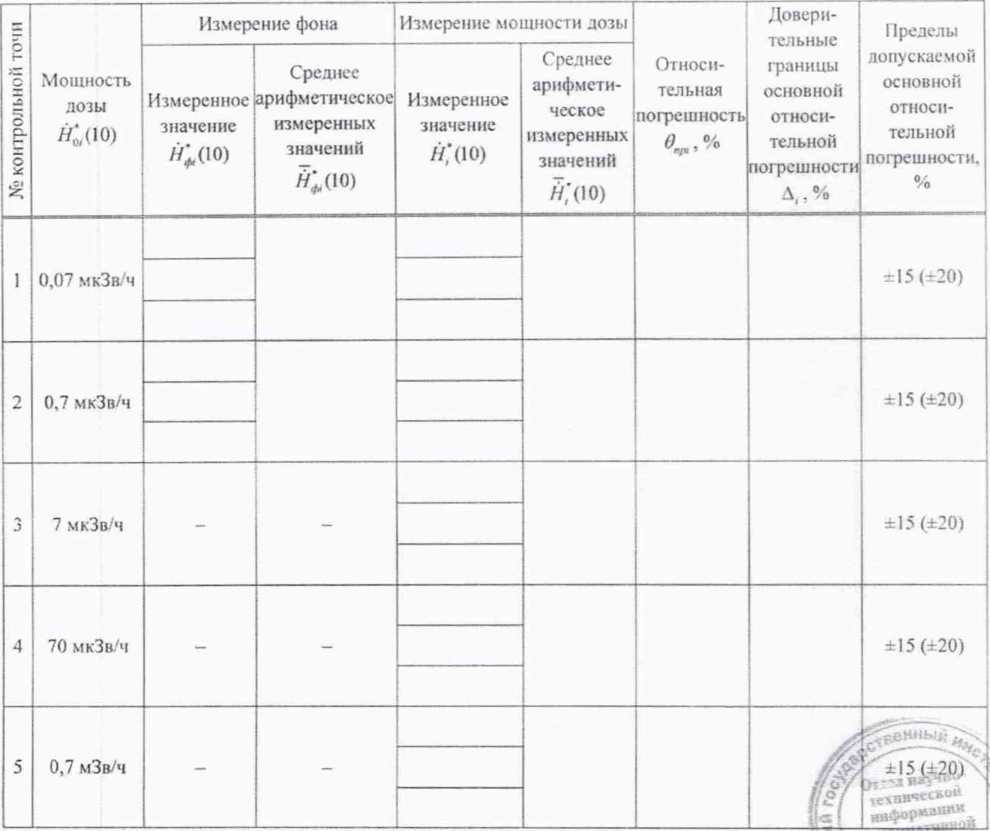

11риложсние А (рекомендуемое) Форма протокола поверки

Библиография

Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверки измерителя-сигнализатора СРК-АТ2327 (далее -СРК-АТ2327).

СРК-АТ2327 представляет собой монтируемую на объекте стационарную аппаратуру с комплектом измерительных компонентов, которыми являются блоки детектирования гамма-излучения БДКГ-02. БДКГ-04, БДКГ-204. БДКГ-08. БДКГ-17. БДКГ-27, БДРМ-05 (далее-БДК1 -02. БДК1 -04. БДК1 -204. БДКГ-08. БДКГ-17, БДКГ-27, БДРМ-05), блок детектирования гамма-излучения БДКГ-11   (БДКГ-11/1) в герметичном контейнере (далее - БД КГ-11

(БДКГ-11/1)). блоки детектирования гамма-излучения БДКГ-11/1, БДКГ-19. БДКГ-35 в герметичных контейнерах с защитным экраном из свинца (далее - БДКГ-11/1 (БДКГ-19. БДКГ-35) с защитой), блоки детектирования нейтронного излучения БДКН-02. БДКН-04. БДКН-05 (далее - БДКН-02. БДКН-04. БДКН-05), блок детектирования бета-излучения БДГ1Б-01 (далее - БДПБ-01). мониторы радиационные пешеходные МРП-АТ920, МРП-ЛТ920В, МРН-АТ920Р (далее - МР11-АТ920. МРН-АТ920В. МРП-АТ920Р), а также вспомогательных компонентов, не оказывающих влияния на метрологические характеристики.

Установление пригодности СРК-ЛТ2327 к применению осуществляется методом поэлементной поверки на основании определяемых метрологических характеристик отдельных блоков (блоков детектирования и МРП-АТ920, МРП-АТ920В. МРП-АТ920Р).

Настоящая МП разработана в соответствии с ТКП 8.003. ('ТБ 8065. ГОСТ 8.355. ГОСТ 8.040. [1]. [2].

Первичной поверке подлежат СРК-АТ2327 утвержденного типа при выпуске из производства, а также отдельные блоки из их состава. предназначенные для доукомплектования ранее выпущенных СРК-АТ2327.

Периодической поверке подлежат СРК-АТ2327, находящиеся в эксплуатации или на хранении, через установленный межповерочный интервал.

Межгюверочный интервал - 12 мес.

Периодическая поверка СРК-АТ2327 может проводиться двумя способами-с демонтажом блоков детектирования или на месте установки без демонтажа БДКГ-11/1 (БДКГ-19. БДКГ-35) с защитой. БДРМ-05. БДКН-05 и МРП-АТ920. МРГ1-АТ920В. МРП-АТ920Р.

Выполнение демонтажа вспомогательных компонентов не требуется. Их наличие при поверке обеспечивается применением комплекта принадлежностей для поверки.

Внеочередной поверке до окончания срока действия периодической поверки подлежат СРК-АТ2327 после ремонта. Внеочередная поверка СРК-АТ2327 после ремонта проводится в объеме, установленном в методике поверки дтя первичной поверки.

Поверка СРК-АТ2327 должна осуществляться юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

та

I Нормативные ссылки

В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области техническою нормирования и стандартизации (далее ТИПА):

ТКП 8.003-2011 (03220) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ

ТКП 181-2009 (02230) Правила технической эксплуатации электроустановок потребителей

СТБ 8065-2016 Система  обеспечения  единства  измерений  Республики  Беларусь.

Дозиметры и измерители мощности дозы фотонного излучения. Методика поверки

СТБ 8083-2020 Система  обеспечения  единства  измерений  Республики  Беларусь.

Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, амбиентного. направленного и индивидуального эквивалентов дозы, мощностей амбиентного. направленного и индивидуального эквивалентов дозы рентгеновского и гамма-излучений

ГОСТ 8.031-82 Государственная система обеспечения единства измерении. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов

ГОСТ 8.033-96 Государственная система обеспечения единства измерении Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ГОСТ 8.040-84 Государственная система обеспечения единства измерений. Радиометры загрязненности поверхностей бета-активными веществами. Методика поверки

ГОСТ 8.087-2000 Государственная система обеспечения единства измерений. Установки дозиметрические рентгеновского и гамма-излучений эталонные. Методика поверки но мощности экспозиционной дозы и мощности кермы в воздухе

ГОСТ 8.355-79 Государственная система обеспечения единства измерений. Радиометры нейтронов. Методы и средства поверки

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

I ОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 1ЕС 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

Примечание - При использовании настоящей МП целесообразно проверить действие ГППА по каталогу-, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочные I НПА заменены (изменены), то при использовании настоящей МП следует руководствоваться замененными (измененными) ТИПА. Если ссылочные ТИПА отменены без замены, то положение, в котором ына ссылка на них. применяется в части, не затрагивающей эту ссылку.

2 Операции поверки

• 2.1 При проведении поверки СРК-АТ2327 должны быть выполнены операции, указанные в таблице 2.1.

Таблица 2.1

Наименование операции	Номер пункта МП	Проведение операции при
		первичной поверке	периодической поверке
1 Внешний осмотр	7.1	Да	Да
2 Опробование	7.2	Да	Да
3 Определение метрологических	7.3
характеристик 3.1 Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы гамма-	7.3.1	Да	Да
излучения
3.2 Определение основной относительной	7.3.2	Да	Да
погрешности при измерении мощности амбиентного эквивалента дозы нейтронного излучения 3.3 Определение основной относительной	7.3.3	Да	Да
погрешности при измерении плотности потока нейтронов 3.4 Определение основной относительной	7.3.4	Да	Да
погрешности при измерении плотности потока бета-частиц 3.5 Определение скорости счета фоновых импульсов нейтронного излучения (уровня собственного фона)	7.3.5	Да	Да
3.6 Определение чувствительности к нейтронному излучению плутоний-	7.3.6	Да	Да
бериллиевого источника
3.7 Определение чувствительности к гамма-излучению	7.3.7	д»	Да
4 Оформление результатов поверки	8	Да	Да

• 2.2 При периодической поверке СРК-АТ2327 в Российской Федерации на основании письменного заявления владельца допускается проведение поверки для отдельных блоков из состава СРК-АТ2327 и (или) меньшего числа величин, и (или) на меньшем числе поддиапазонов измерений с обязательным указанием в свидетельстве о поверке информации об

объеме проведенной поверки в соответствии с [3].

Номер пункта МП	Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение Г11ПА
Примечания 1 Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемого СРК-АТ2327 с требуемой точностью. 2 Все средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

4 Требования к квалификации поверителей

• 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускаются липа, подтвердившие компетентность выполнения данного вида поверочных работ.

5 Требования безопасности

• 5.1    При проведении поверки необходимо соблюдать требования [4]. |5|. а также:

• - правила технической эксплуатации электроустановок потребителей по ТКП 181;

• - требования безопасности, установленные ГОСТ IEC 61010-1 для оборудования класса зашиты 11 по ГОСТ 12.2.007.0 при подключении СРК-АТ2327 через сетевой адаптер:

• - требования безопасности, установленные ГОСТ IEC 61010-1 для оборудования класса зашиты I по ГОСТ 12.2.007.0 при использовании в СРК-АТ2327 блоков управления БУ-АТ980, БУ-АТ980А. БУ-АТ981;

требования инструкций по технике безопасности и по радиационной безопасности, действующие в организации;

• - требования безопасности, изложенные в эксплуатационной документации на применяемые средства поверки.

• 5.2   Процесс проведения поверки должен быть отнесен к работе во вредных условиях I руда.

6 Условия поверки и подготовка к ней

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха

• - относительная влажность воздуха

• - атмосферное давление

фон гамма-излучения

В помещении, где проводится поверка, не должно бьггь посторонних источников и о н из и рутоще го и з лучен и я.

• 6.3 При проведении поверки без демонтажа БДКГ-11/1 (БДКГ-19. БДК1

БДРМ-05, БДКН-05 и МРП-АТ920. МРП-АТ920В. МРГ1-АТ920Р темпера воздуха должна быть в диапазоне от минус 20 °C до плюс 50 °C.

• 6.4  11еред проведением поверки необходимо:

• - ознакомиться с руководством по эксплуатации (далее-РЭ) и руководством оператора программы «SARKiech» (далее - РО):

• - извлечь блоки из упаковки, расположить на рабочем месте;

• - подготовить средства поверки в соответствии с их эксплуатационной документацией.

7 Проведение поверки 7.1   Внешний осмотр

• 7.1.1   При внешнем осмотре должно быть установлено:

• - отсутствие на СРК-АТ2327 следов коррозии, загрязнений, механических повреждений, влияющих на работу;

соответствие комплектности СРК-АТ2327. приведенной в РЭ, в объеме, необходимом для поверки:

наличие маркировки на СРК-АТ2327. приведенной в РЭ;

• - наличие свидетельства о предыдущей поверке (при периодической поверке):

• - наличие целостности пломб на блоках детектирования и МРП-АТ920, МРП-АТ920В. МРП-АТ920Р.

7.2 Опробование

• 7.2.1   11ри опробовании необходимо провери гь:

• - выполнение самоконтроля:

• - соответствие программного обеспечения:

• - светозашищенность БДПБ-01.

• 7.2.2   Проверку выполнения самоконтроля СРК-АТ2327 проводят в следующей п осл едо в ател ь н ости:

а)  подключают БДКГ-02. БДКГ-204. БДК1 -08. БДК1 -27. БДКП-02. БДКН-04 к ПЭВМ при помощи комплекта принадлежностей для поверки в соответствии с рисунком 1: БДК1 -04. БДКГ-17. БДКГ-11 (БДКГ-11/1), БДКГ-11/1 (БДКГ-19, БДКГ-35) с защитой, БДПБ-01

в соответствии с рисунком 2;

б)  включают ПЭВМ, запускают программу «SARKiech». включают адаптер сетевой (АС) в сеть. Во вкладке «Связь» выбирают COM-порт, к которому подключен алан <ер интерфейсный (АИ). Выбирают тип поста - «БДКГ-02» для БДКГ-02. БДКГ-04. БДКГ-204. БДКГ-08. БДКГ-17. БДКГ-27, БДКГ-11 (БДКГ-11/1). БДКГ-11/1 (БДКГ-19, БДКГ-35) с зашитой. БДКП-05. Выбирают тип поста - «БДКП-02» для БДКН-02. БДКН-04, БДПБ-01. Выбирают скорость - 9600 и адрес подключенного блока детектирования, если он известен. Нажимают кнопку «Установить связь».

Если адрес подключенного блока детектирования неизвестен, нажимают кнопку «Выбрать все» и кнопку «Установить связь»;

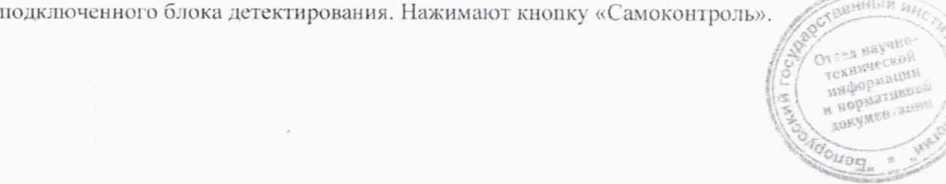

в)  переходят во вкладку «Управление». В списке «Адрес» выбираю) адрес

Сообщение на экране дисплея

ДД.ММ.20ГГ ЧЧ:ММ:СС чтение статуса общий:

канал 1:

память:

канал 1: счетчики:

канал 1:

ЕЕПРОМ: канал 1:

свидетельствует об исправности блока детектирования.

• 7.2.3 Подтверждение соответствия программного обеспечения (ПО) проводят дня СРК-АТ2327 с датой выпуска после 01.05.2013.

Подтверждение соответствия ПО состоит из проверки защиты от непреднамеренных и преднамеренных изменений встроенного ПО и проверки идентификационных данных прикладного ПО.

Подтверждением защиты от непреднамеренных и преднамеренных изменений встроенного ПО является целостность пломб на блоках детектирования и МРГ1-АТ920. МР11-АТ920В. MPII-AT920P.

Для идентификации прикладного ПО «SARKtech», «SARK2». «SRК Portal Thresholds». «SARK.NE 1», «Argus» сравнивают идентификационные данные, полученные по методу MD5 с помощью стандартных средств (например. Total Commander или Double Commander), со значениями, приведенными в разделе «Свидетельство о приемке» РЭ.

Идентификационные данные прикладного ПО приведены в таблице 7.1 для СРК-АТ2327 с латой выпуска до 30.07.2020 и в таблице 7.2 для СРК-АТ2327 с датой выпуска после 30.07.2020.

Таблица 7.1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SARK.tech.cxe
Номер версии (идентификационный номер) ПО	2.0.9.1; 2.x.y.z *
Цифровой идентификатор ПО (MD5)	0ca9b8d2340a5227c17243abc9007c55 ♦♦
Идентификационное наименование ПО	SARK2.exe
Номер версии (идентификационный номер) ПО	1.2.206.682; l.x.v.z*
Цифровой идентификатор ПО (MD5)	992cdae4338f0ca08b4clb980b0f21c7 **
Идентификационное наименование ПО	SR К Portal Thresholds.exe 1
Номер версии (идентификационный номер) ПО	1.0.0.1; l.x.v.z*
Цифровой идентификатор ПО (MD5)	846a34fe 1 d25d53b4baa744e8f7130bd * *
* х. у. z - составная часть номера версии ПО: х=[0...99], у=[0...999]. z=[0...999], ♦* Цифровой идентификатор приведен только для указанной версии ПО.
Примечание - Текущий номер версии ПО указывается в разделе «Свидетельство о приемке» РЭ и в протоколе поверки.

' „ня^^аг \й

Таблица 7.2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SARKiech.exe
Номер версии (идентификационный номер) ПО	2.0.17.1: 2.x.y.z *
Цифровой идентификатор ПО (MD5)	4de65421 ae976f3457el 900f8cfcbd Id**
Идентификационное наименование ПО	SARK.NET.exe
Номер версии (идентификационный номер) ПО	1.2.0.0; 1 .x.v.z *
Цифровой идентификатор ПО (MD5)	9c59b7225316387a4b37dlf08899a4al **
Идентификационное наименование ПО	Argus.exe
Номер версии (идентификационный номер) ПО	1.2.0.0: 1 x.y.z *
Цифровой идентификатор ПО (MD5)	1415747ee3a9da8e7a498fl89dd33455b * *
* х. у. /-составная часть номера версии ПО: х=[0...99], у=[0...999], z=[0...999], *♦ Цифровой идентификатор приведен только для указанной версии ПО.
Примечание - Текущий номер версии 1К) указывается в разделе «Свидетельство о приемке» РЭ и в протоколе поверки.

• 7.2.4 Проверку светозащищенности БДПБ-01 проводят в следующей последовательности:

а)  подключают БДПБ-01 с установленной крышкой-фильтром к ПЭВМ в соответствии с рисунком 2;

б) включают ПЭВМ, запускают программу «SARKtech», включают АС в сеть. Во вкладке «Связь» выбирают COM-порт, к которому подключен ЛИ. Выбирают тип поста «БДКГ-02». Выбирают скорость - 9600 и адрес подключенного БДПБ-01. если он известен. Нажимают кнопку «Установить связь».

Если адрес подключенного БДПБ-01 неизвестен, нажимают кнопку «Выбрать все и кнопку «Установить связь»;

в)  переходят во вкладку «Монитор». Нажимают кнопку «Сброс» и измеряют скорость счета фоновых импульсов в течение 1000 с;

г)  снимают крышку-филыр с БДПБ-01;

д)  устанавливают на расстоянии 40-50 см от рабочей поверхности БДПБ-01 ламп) накаливания мощностью 60 Вт и включают ее:

е)  нажимают кнопку «Сброс» и измеряют скорость счета фоновых импульсов при дополнительном освещении за время не менее 1000 с.

Светозащищенность БДПБ-01 считают удовлетворительной, если скорость счета фоновых импульсов без дополнительного и при дополнительном освещении не превышает 10 с'¹.

• 7.2.5 Результаты опробования считают удовлетворительными, если после выполнения самоконтроля отсутствуют сообщения о неисправности, идентификационные данные прикладного ПО соответствуют значениям, приведенным в разделе «Свидетельство о приемке

РЭ. а светозащищенность БДПБ-01 соответствует заданным требованиям.

7.3 Определение метрологических характеристик

7.3.1 Определение основной отпоен тельной погрешности при измерении мощности амбиентного эквивалента дозы гамма-излучения

Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы гамма-излучения (далее - мощность дозы) проводят на эталонной дозиметрической установке с набором источников * ' Cs в контрольных точках в соответствию! с таблицей 7.3 для БДКГ-02, БДКГ-04, БДКГ-204. БДКГ-08. БДКГ-17. БДКГ-11 (БДКГ-11/1) и таблицей 7.4 для БДК1 -27 в следующей последовательности:

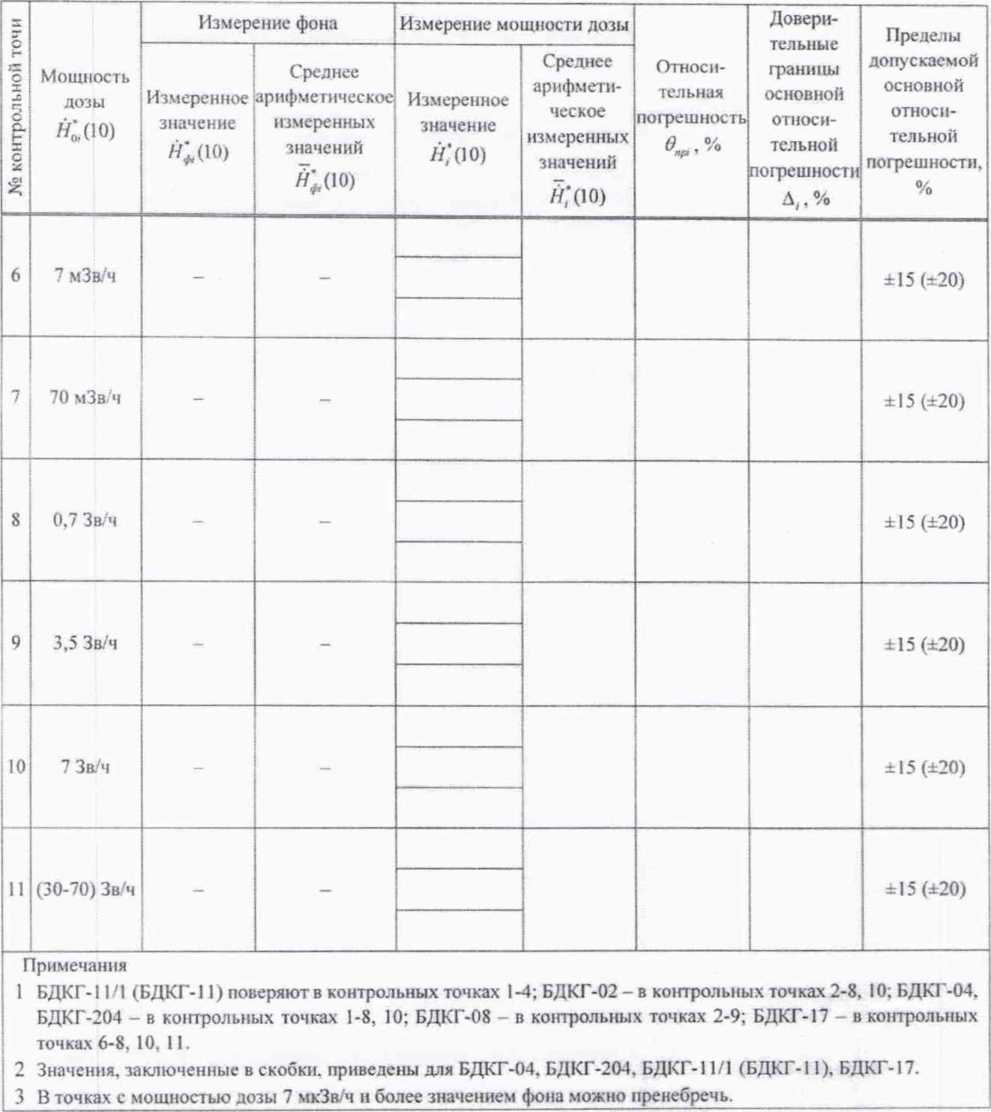

Таблица 7.3

Номер контрольной точки i	Мощность дозы /<(Ю)	Измерение фона /<.(10)		Измерение мощности дозы /<(10)		Пределы допускаемой основной относительной погрешности. %
		Количество измерений	Статистическая погрешность. %. не более	Количество измерений	Статистическая погрешность, %, не более
1	0.07 мкЗв/ч	3	(5)	3	(5)	±15 (±20)
2	0.7 мкЗв/ч	3	20(5)	3	10(3)	±15(±20)
3	7 мкЗв/ч		-	3	5(2)	±15(±20)
4	70 мкЗв/ч		-	3	2(2)	±15 (±20)
5	0.7 мЗв/ч			3	2(2)	±15(±20)
6	7 мЗв ч		-	з	2(2)	±15 (±20)
7	70 мЗв/ч	И-	-	3	2(2)	±15(±20)
8	0.7 Зв/ч	-	-	3	2(2)	±15(±20)
9	3.5 Зв/ч	—	-	3	2	±15(±20)
10	7 Зв/ч	-	-	3	2(2)	±15(±20)
11	(30 - 70) Зв/ч	! "	Z	1 3	2(2)	±20

Примечания

• 1 БДКГ-11 (БДКГ-11/1) поверяют в контрольных точках 1-4; БДКГ-02 - в контрольных точках 2-8. 10; БДКГ-04, БДКГ-204 - в контрольных точках 1-8. 10; БДКГ-08 - в контрольных точках 2-9; БДКГ-17 -в контрольных точках 6-8. 10, 11.

• 2 Значения, заключенные в скобки, приведены для БДКГ-04, БДКГ-204. БДКГ-11 (БДКГ-11/1). БДКГ-17.

• 3 В точках с мощност ью дозы 7 мкЗв/ч и более значением фона можно пренебречь.

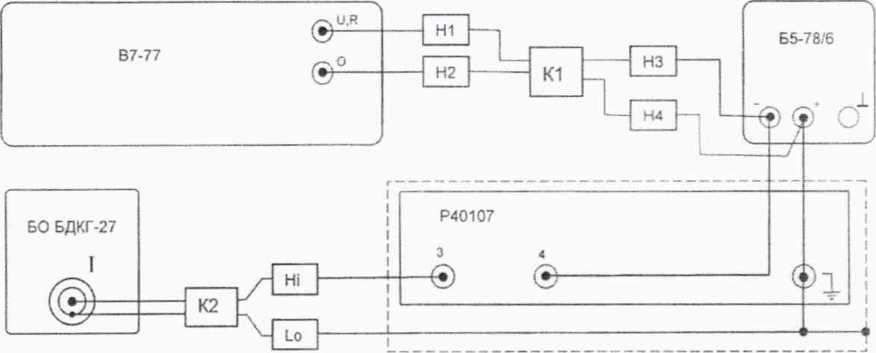

а) подключают блок детектирования (блок обработки БДКГ-27) к 11ЭВМ в соответствии с рисунком 1 или 2:

б) устанавливают блок детектирования (ионизационную камеру БДКГ-27) на эталонную дозиметрическую установку (схема подключения и опорная ориентация /относительно направления излучения в соответствии с таблицей 7.5) в /-ю контрольную точку на расстоянии 01 центра источника гамма-излучения:

^/?/

до поверхности корпуса блока детектирования, г. мм. при ном г =/: -/. где г, расстояние, мм, соответствующее мощности лозы гамма-излучения /7* (10) в /-и контрольной точке (из свидетельства о поверке), / - расстояние, мм. от центра детектора до поверхности корпуса блока детектирования (см. таблицу 7.5);

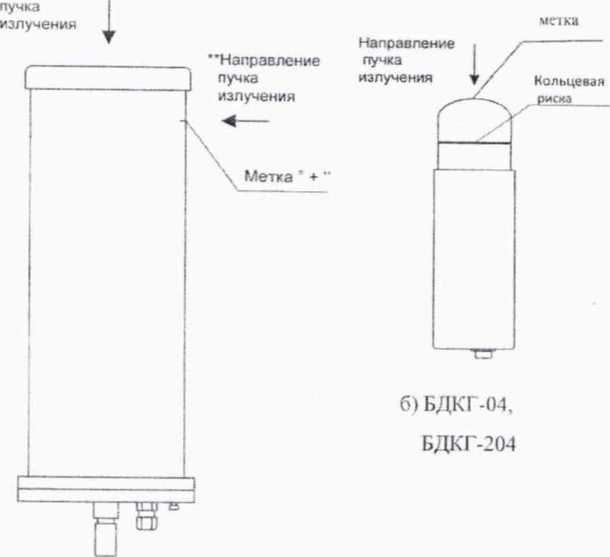

• - до центра детектора (метка на поверхности корпуса БДКГ-02. БДКГ-08. БДКГ-11 (БДКТ-11/1). БДКГ-17);

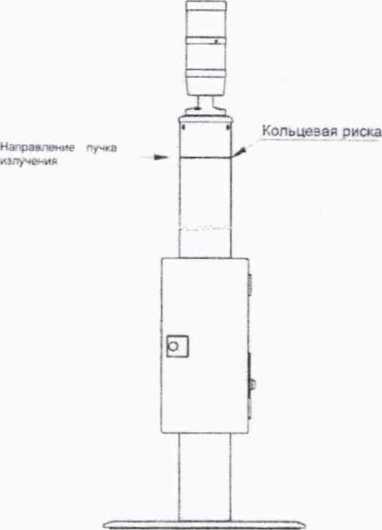

• - до кольцевой риски на поверхности колпачка БДКГ-04. БДКГ-204.

Примечание Для гою чтобы чувствительный объем детектора находился в равномерном поле излучения, расстояние от источника излучения до блока детектирования должно быть не менее 0.5 м;

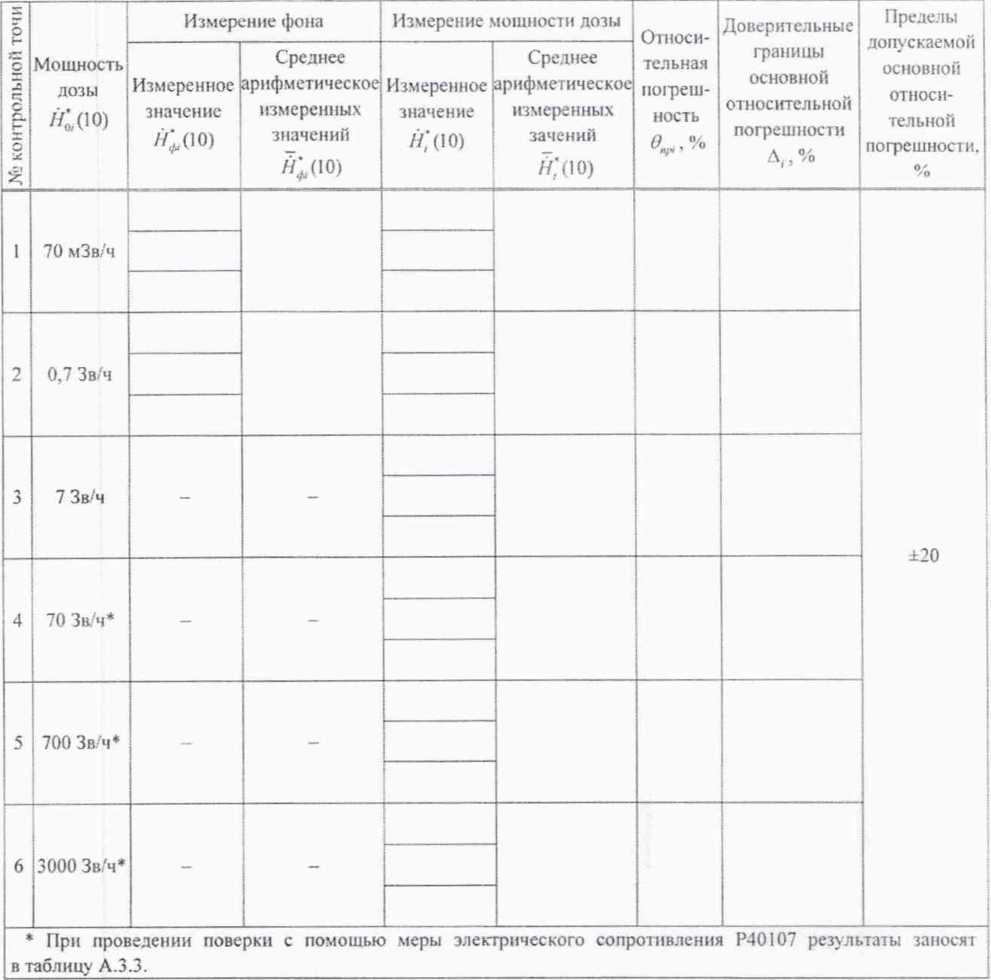

Таблица 7.4

Номер контрольной точки /	Мощность дозы ^0,(10)	Измерение фона нДю)		Измерение мощности дозы /<(Ю)		Пределы допускаемой основной относи тельной погрешности. %
		Количество измерений	С гати ст и чес кая погрешность. %. не более	Количество измерений	Статистическая погрешность. %. не более
1	70 мЗв/ч	3	6	3	з	±20
2	0.7 Зв/ч	3	6	3	2
3	7 Зв/ч	-	-	3	1
4	70 Зв/ч	-	-	3	1
5	700 Зв ч	—	-	3	1
6	3000 Зв/ч	-	-	3	1

в)  включают ПЭВМ, запускают программу «SARKtech». включают АС в сеть Во вкладке «Связь» выбирают COM-порт, к которому подключен АН. Выбирают тип поста «БДКГ-02». Выбирают скорость - 9600 и адрес подключенного блока детектирования, если он известен. Нажимают кнопку «Установить связь».

Если адрес подключенного блока детектирования неизвестен, нажимают кнопку «Выбрать все» и кнопку «Установить связь»;

г)  переходят во вкладку «Управление». Нажимают кнопку «Время инт. (запись)» и устанавливают время интегрирования, равное 255. При данном значении времени интегрирования отключается автоматический сброс накопленного результата измерения при изменении мощности дозы.

Примечание-После окончания поверки необходимо установить время интегрирования, равное 5;

д)  переходят во вкладку «Монитор» и измеряют фон //’_ч(10). Для запуска новою измерения нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений /7*. (10);

е) подвергают олок детектирования воздействию гамма-излучения с мощностью лозы 7/_о,(10) и измеряют мощность дозы /7. (10). Для запуска нового измерения нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений 7/’ (10):

Vox

ж) вычисляют для г-й контрольной точки доверительные границы основной относительной погрешности Л (без учета знака). °/о. при доверительной вероятности 0.95 но формуле

д,=о>/^+С.                          (1)

где 0₎₍ - относительная погрешность эталонной дозиметрической установки гамма-излучения в z-й контрольной точке (из свидетельства о поверке), %;

0.. - относительная погрешность измерения мощности дозы в /-Й контрольной точке. %. определяемая по формуле

я;(Ю)-/7;(1О)-/7;(ю) _]оо

/<(Ю)

Таблица 7.5

———————— Тип блока детектирования	Схема подключения к ПЭВМ	Направление излучения (опорная ориентация)	Расстояние от центра деюктора до поверхности корпуса /, мм
БДКГ-02	Рисунок 1	Рисунок 3 (а)	21.5
БДКГ-204		Рисунок 5 (б)	26,2
БДКГ-08		Рисунок 3 (а)	21.5
БДКГ-27		Рисунок 4 (б)	29
БДКН-02		Рисунок 3 (б)	45

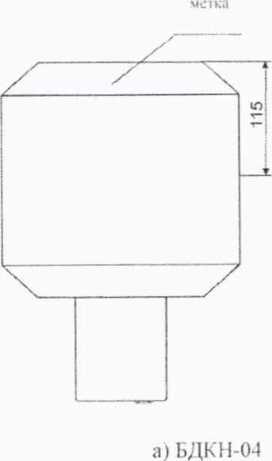

БДКН-04		Рисунок 4 (а)	НО
\ БДКГ-04	Рисунок 2	Рисунок 5 (б)	30
БДКГ-17		Рисунок 6 (б)	21,5
БДКГ-11 (БДКГ-11/1)		Рисунок 5 (а)	67
БДКГ-11/1 (БДКГ-19. БДКГ-35) с защитой		Рисунок 5 (а) -	60
БДРМ-05		Рисунок 5 (в)
БДКН-05		Рисунок 7	45
БДПБ-01		-	1,5
МРП-АТ920. MPI1-AT920B. МРП-АТ920Р	Рисунок 1 1	Рисунок 6 (а)	45 '

Рисунок 3

Направление пучка излучения

Т

б) ионизационная камера БДКГ-27

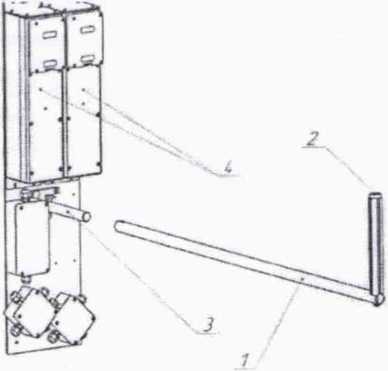

Рисунок 4

1Управление

пучка излучения

а) * БДКГ-11 (БДКГ-11/1);

** БДКГ-11/1 (БДКГ-19, БДКГ-35)с защитой

Mem

/

/ Кольцевая

_

1      ~1

	1

БДК11-05

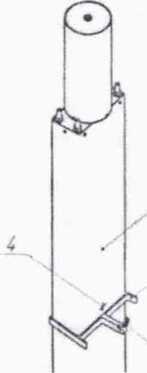

Рисунок 7

и) при отсутствии возможности обеспечить на эталонной дозиметрической установке мощность дозы, соответствующую контрольным точкам 4-6 таблицы 7.4, допускается проведение поверки с помощью меры электрического сопротивления Р40107. Для этого собирают схему в соответствии с рисунком 8. подключают блок обработки БДКГ-27 к ПЭВМ с помощью комплекта принадлежностей для поверки в соответствии с рис) нком 1 и устанавливаю! связь с БДКГ-27 согласно 7.3.1 (в). 11ереходят во вкладку «Монитор»:

Р40107 - мера элек трическою сопротивления Р40107:

БО БДКГ-27 - блок обработки БДКГ-27;

К1 - кабель УП1ЯИ 6X5611.243 из комплекта вольтметра универсального В7-77: 111. 112, 113. Н4 - насадка из комплекта вольтметра универсального В7-77; К2 - кабель измерительный ТИЛЯ.685621.305;

Hi - наконечник кабеля измерительного ТИ/\Я.685621.305 (незащищенный, красный):

Lo - наконечник кабеля измерительного ТИЛЯ.685621.305 (защищеннь

Рисунок 8

к) устанавливаю! на выходе источника питания Б5-78/6 значение напряжения С. подаваемого на меру электрического сопротивления Р40107, при котором мощность дозы Н (10) = (7 ±0.07) Зв/ч. Вычисляют коэффициент пропорциональности к по формуле

k =                                                           (3)

где R - значение сопротивления меры электрического сопротивления Р40107. равное

10⁹ Ом;

U — значение напряжения, подаваемого на меру электрического сопротивления Р40107. В;

л) для каждой 7-й контрольной точки, приведенной в таблице 7.6. устанавливают на выходе источника питания Б5-78/6 значение напряжения I' . вычисляемое по формуле

(4)

где H_Ol (10) - мощность дозы в i -й контрольной точке. Зв/ч;

R, - значение сопротивления, установленное на мере электрического сопротивления

Р40107 в соответствии с таблицей 7.6. Ом; к - коэффициент пропорциональности;

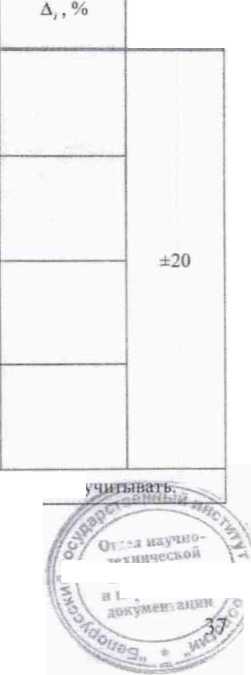

Таблица 7.6

11омер кош рольной точки 7	Мощность дозы //, ,(10). Зв ч	Сопротивление R . Ом	Измерение мощности дозы и; (Ю)		1 Пределы допускаемой основной относительной погрешности. %
			количество измерений	Статистическая погрешность. %. не более
1	70	10’	3	1	±20
!	700	ю7	3	1
3	3000	ю7	3	1

м) измеряют мощность дозы //*(10). Для запуска нового измерения нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений Н'(10);

н)  вычисляют для /'-и контрольной точки доверительные границы основной относительной погрешности Д_г (без учета знака). %. при доверительной вероятности 0.95 по формуле

Д, =1.1^; +                                         (5)

0,„ - погрешность вольтметра универсального В7-77 (из свидетельства о поверке), %;

0_OJ., - погрешность меры электрического сопротивления о поверке). %;

О -относительная погрешность измерения .мощности дозы в 7-й контрольной точке. %. определяемая по формуле

//;(io)-7/;,(io) _]00

<(Ю)

Результаты поверки считают удовлетворительными. если значения А, нс превышаюi пределов допускаемой основной относительной погрешности. указанных в таблицах 7.3. 7.4.

• 7.3.2 Определение основной относительном погрешности при измерении moihiiocih амбиенгного эквивалента дозы нейтронного излучении

Определение основной относительной погрешности при измерении мощности амбиенгного эквивалента дозы нейтронного излучения (далее - мощность лозы) проводя! для БДКН-04 на эталонной установке нейтронного излучения типа У КИН с использованием Pu-a-Ве-источника быстрых нейтронов тина ИБН в контрольных точках в соответствии с таблицей 7.7 в следующей последовательности:

Таблица 7.7

Номер контрольной точки i	Мощность дозы мкЗв/ч	Количество измерений фона	Измерение мощности дозы <(10)		Пределы допускаемой основной относительной погрешносч и. %
			Количество измерений	Статистическая погрешность. %, не более
1	1 - 10	1	3	6
2	20-100	-	3	3	±20
3	2 102 - 103	-	3	э
4	2-103 —104	-	о з	2
Примечание - Для контрольных точек с мощностью дозы 20 мкЗв/ч и более не учитывать.					допускается фон

а)  подключаю! БДКН-04 к ПЭВМ в соответствии с рисунком I:

б) устанавливают БДКН-04 на эталонную установку ней тронного излучения типа УК1IH таким образом, чтобы центральная ось пучка излучения проходила на расстоянии 115 мм от торцевой поверхности корпуса БДКН-04 (рисунок 4 (а)):

в)  устанавливают расстояние от центра источника излучения до центра детектора (мет ка па торцевой поверхности корпуса БДКН-04). соответствующее мощности дозы <(10) в /-й контрольной точке (из свидетельства о поверке).

Примечание - Для того чтобы чувствительный объем детектора находился в равномерном поле излучения, расстояние от источника излучения до БДКН-04 должно быть не менее 0.5 м;

«БДКН-02». Выбирают измеряемую величину - «Мощи. дозы». Выбирают с адрес подключенного блока детектирования, если он известен. Нажимают кц'О связь».

its 1

Если адрес подключенного блока детектирования неизвестен, нажимают кнопку «Выбрать все» и кнопку «Установить связь»:

д)  псрехоля1 во вкладку «Управление». Нажимают кнопку «Время и нт. (запись)» и устанавливаю t время интегрирования, равное 255. При данном значении времени интегрирования отключается автоматический сброс накопленного результата измерения при изменении мощности дозы.

Примечание - 1 ]осле окончания поверки необходимо установить время интегрирования, равное 5.

Для СРК-АТ2327, выпущенных до 30 07.2020, выбирают вкладку «Упр. (запись)», устанавливают «Диапазон 2» и подтверждают выбор, нажав кнопку «Да»:

е)  переходят во вкладку «Монитор» и измеряю! фон Н(10) в течение не менее 20 мин.

Примечание - Измерение фона проводят при отсутствии источника нейтронов в коллиматоре эталонной установки нейтронного излучения;

ж) подвергают БДКН-04 воздействию нейтронного излучения с мощностью дозы /7*. (10) и измеряют мощность дозы /7/(10). Для запуска нового измерения нажимаю! кнопку «Сброс». Определяют среднее арифметическое измеренных значений /7(10):

и) вычисляют значение мощности дозы, обусловленное прямым излучением, по формуле

я^(Ю)=(»;(10)-я;(Ю))в(й)„                (7)

где /?(/?),-коэффициент, учитывающий вклад рассеянного нейтронного излучения в показания в /’-и контрольной точке и определенный при поверке эталонной установки нейтронного излучения с данным типом блока детектирования:

к)  вычисляют для /-й контрольной точки доверительные границы основной относительной погрешности А, (без учета знака). %. при доверительной вероятности 0.95 по формуле

д, = 1,1^-+^ .                                (8)

где #₀, - относительная погрешность эталонной установки нейтронного излучения в /-й контрольной точке (из свидетельства о поверке). %:

О _t -относительная погрешность измерения мощности дозы нейтронного излучения в / -й контрольной точке. %. определяемая по формуле

(9)

Результаты поверки считают удовлетворительными, если значения А, не превышаю! пределов допускаемой основной относительной погрешности, указанных в таблице 7.7.

• 7.3.3 Определение основной относительной погрешности при измерении плотности по тока нейтронов

Определение основной относительной погрешности при измерении плотности Потока нейтронов проводят для БДКН-02 на эталонной установке нейтронного излучения типа -УКГП1 в контрольных точках в соответствии с таблицей 7.8 в следующей последовательности.*

Таблица 7.8

Номер контрольной точки /	— 11лотность потока нейтронов ^.с-’-см'2	Количесг во измерений фона	Измерение плотности потока нейтронов (pf		11ределы допускаемой основной относительной погрешности. %
			Количество измерений	Статистическая погрешность. %, не более
1	1 - 10	1	3	6
2	20-100	-	л Э	3	±20
	21O3- 103	-	3	2
4	2103-104	-	э	2

Примечание - Для контрольных точек с плотностью потока нейтронов 20 с*’-см*^: и более

допускается фон не учитывать.

а)  подключаю! БДК11-02 к 11ЭВМ в соответствии с рисунком 1:

б)  устанавливают БДК11-02 на эталонную установку нейтронного излучения типа У К1 111 таким образом, чтобы центральная ось пучка излучения проходила через кольцевую риску на корпусе БДКН-02 (рисунок 3 (б)):

в)  устанавливают расстояние от центра источника излучения до центра детектора (метка на торцевой поверхности корпуса БДКН-02). соответствующее плотности потока нейтронов т в i -й контрольной точке (из свидетельства о поверке).

Примечание - Для того чтобы чувствительный объем детектора находился в равномерном поле излучения, расстояние от источника излучения до БДКН-02 должно быть нс менее 0,5 м;

г)  включают ПЭВМ, запускают программу «SARKtech», включают АС в сеть. Во вкладке «Связь» выбирают COM-порт. к которому подключен АП. Выбирают тип пос та «БДКН-02». Выбирают измеряемую величину - «Плотн. потока». Выбирают скорость - 9600 и адрес подключенного блока детектирования, если он известен. Нажимают кнопку «Установить связь».

Если адрес подключенного блока детектирования неизвестен, нажимают кнопку «Выбрать все» и кнопку «Установить связь»:

д)  переходят во вкладку «Управление». Нажимают кнопку «Время инт. (запись)» и устанавливают время интегрирования, равное 255. При данном значении времени интегрирования отключается автоматический сброс накопленною результата измерения при изменении плотности потока.

Примечание - После окончания поверки необходимо установить время интегрирования, равное 5.

е) переходят во вкладку «Монитор» и измеряют фон <р_ф1 в течение не менее 20 мин.

Примечание - Измерение фона проводят при отсутствии источника нейтронов в коллиматоре эталонной установки нейтронного излучения;

ж) подвергают БДКН-02 воздействию излучения с плотностью потока нейтронов и измеряют плотность потока нейтронов . Для запуска нового измерения нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений :

a¹’"

и) вычисляют значение плотности потока нейтронов, обусловленное прямым излучением, по формуле

•уА.\

^ч . 22

Р_ч,=(Й-₽₄.)--В(й),.                             (10)

где        -коэффициент, учитывающий вклад рассеянного нейтронного излучения

в показания в /-й контрольной точке и определенный при поверке эталонной установки нейтронного излучения с данным типом блока детектирования;

к) вычисляют для /-и контрольной точки доверительные границы основной относительной погрешности Д, (без учета знака), %, при доверительной вероятностью 0.95 по формуле

(11) где ^.-относительная погрешность эталонной установки нейтронного излучения в /-й контрольной точке (из свидетельства о поверке), %;

^-относительная погрешность измерения плотности потока нейтронов в z-й контрольной точке, %, определяемая по формуле

100

Результаты поверки считают удовлетворительными, если значения Д не превышают пределов допускаемой основной относительной погрешности, указанных в таблице 7.8.

• 7.3.4 Определение основной относительной погрешности при измерении плотности потока бета-частиц

Определение основной относительной погрешности при измерении плотности потока бета-частиц проводят для БДГ1Б-01 с использованием источников бета-излучения ^M0Sr+⁹⁰Y в контрольных точках в соответст! чи с таблицей 7.9 в следующей последовательности:

Таблица 7.9

Номер контрольной точки i	Плотность потока бета-частиц мин*1 см'2	Измерение плотности потока бета-частиц <pt		Пределы допускаемой основной относительной погрешности, %
		Количество измерений	Статистическая погрешность, %, не более
1	6-20	3	10	±20
2	2-102—103	3	5
3	2-10’-10"	3	5
4	104-105	3	2
5	10s - 51O5	3	2

а) подключают БДПБ-01 с установленной крышкой-фильтром к ПЭВМ в соответствии с рисунком 2;

б) включают ПЭВМ, запускают прсмрамму «SARKtech», включают АС в сен, Во вкладке «Связь» выбирают COM-порт, к ко. рому подключен АН. Выпирают тип поста «БДКН-02». Выбирают измеряемую величину - «Плоти, потока». Выбирают скорость 9600 и выбирают адрес подключенного блока детект рования. если он известен. Нажимают кнопку «Установить связь».

Если адрес подключенного блока детектирования неизвестен, нажимают кнопку «Выбрать все» и кнопку «Установить связь»;

в)  переходят во вкладку «Монитор» и и еряют фон (р. в течение 30 мин:

г)  снимают крышку-фильтр с БДПБ-01;

д)  устанавливают БДПБ-01 в приспособление с источником бета-излучения, в котором обеспечивается расстояние (1.5 ±0.2) мм от торцевой поверхности БДПБ-01 до рабочей поверхности источника бета-излучения, или непосредственно опорными точками на рабочую поверхность источника бета-излучения.

Примечание - Роль опорных точек БДПБ-01 выполняют три самоклеящиеся ножки, установленные на его торцевую поверхность, обеспеч! аютцие указанное расстояние;

е)  измеряют плотность потока бета-частик . Для запуска нового измерения нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений <p_t:

ж) вычисляют для /-и контрольной точки доверительные границы основной относительной погрешности А, (без учета знака), %, при доверительной вероятности 0.95 по формуле

где /7_0| - относительная погрешность эталонною источника бета-излучения (из свидетельс i ва о поверке). %;

0 -относительная погрешность измерения плотности потока бета-частиц в /-й контрольной точке. %, вычисляемая го формуле

где (/)' -среднее арифметическое плотности потока бсга-частиц в /-й контрольной точке. мин’¹-см'²;

(p_ljt - значение фона в /-и контрольной точке, мин^-см'²;

плотность потока бета-частиц с поверхности /-го эталонного источника бета-излучения (из свидетельства о поверке), мин’¹ «см*².

Результаты поверки считают удовлетворительными, если значения А. не превышают пределов допускаемой основной относительной погрешности, указанных в таблице 7.9.

• 7.3.5 Определение скорости счета фоновых импульсов нейтронного излучения (уровня собственною фона)

• 7.3.5.1 Определение скорости счета фоновых импульсов нейтронного излучения г;я БДКН-05 при поверке с ПЭВМ проводят в условиях естественного нейтронного фона



в следующей последовательности:

а)  подключают БДКН-05 к ПЭВМ в соответствии с рисунком 2;

б) включают ПЭВМ, запускают программу «SARKtech», включают АС в сеть. Во вкладке «С вязь» выбирают COM-порт. к которому подключен ЛИ. Выбирают тип поста — «БДК1 -02». Выбирают скорость-9600 и выбирают адрес подключенного блока детектирования, если он известен. Нажимают кнопку «Установить связь».

Если адрес подключенного блока детектирования неизвестен, нажимают кнопку «Выбрать все» и кнопку «Установить связь»;

в)  переходя 1 во вкладку «Монитор» и измеряют скорость счета фоновых импульсов нейтронного излучения с'¹, три раза по 20 мин. Для запуска нового измерения нажимают кнопку «Сброс». Определяют среднее арифмез ическое измеренных значений с¹.

Результаты поверки считают удовлетворительными, если среднее арифметическое скорости счета фоновых импульсов нейтронного излучения        для БДКН-05

нс превышает 0.25 с¹.

73.5.2 Определение скорости счета 4 >новых импульсов нейтронного излучения для БДКН-05 при поверке без демонтажа проводят в условиях естественного нейтронного фона в следующей последовательности:

а)  включают питание СРК-АГ2327 и дожидаются окончания инициализации и самоконтроля:

б) через 20 мин в режиме работы пульта управления ПУ-АТ900 «Отображение показания текущего БД» в соответстг ни с разделом 3 РЭ СРК-АТ2327 (часть 2) измеряют скорость счета фоновых импульсов нейтрон! ого излучения Л^. с*¹, три раза для каждого БДКН-05. Для запуска нового измерения нажимают кнопку «ВВОД». Определяют среднее арифметическое измеренных значений Л^. с*¹. для каждого БДКН-05.

Результаты поверки считают удовлетворительными, если среднее арифметическое скорости счета фоновых импульсов нет гронного излучения для каждого БДКН-05 не превышает 0.25 с*¹.

• 7.3.6 Определение чувствительности к нейтронному излучению плутонийбериллиевого источника

• 7.3.6.1 Определение чувствительности к нейтронному излучению плутонийбериллиевого источника для БДКН-05 при юверке с ПЭВМ проводят на установке типа УКПН или в условиях открытой геом< грии в с ;сдуюпк i последовательности:

а)  подключают БДКН-05 к ПЭ'. М в со >т ветствии с рисунком 2:

б)  включают ПЭВМ, запуска пре рамму «SARKtech», включают АС в сеть. Во вкладке «Связь» выбирают COM-порт, к которому подключен ЛИ. Выбирают тип поста -«БДКГ-02». Выбирают скорост ь - 9600 и выбирают адрес подключенного блока детектирования, если он известен. Нажимают кнопку «У таг овить связь».

Если адрес подключенного б юка детектирования неизвестен, нажимают кнопку «Выбрать все» и кнопку «Установить с язь»;

в)  переходят во вкладку «Moi ло »> и измеряют скорость счета нейтронного излучения jV., с* . в течев е н; менее 20 мин:

г)  устанавливают на расстоянии (95.5 - 0,5)ем от поверхности БДКН-05 плутоний-бсриллисвьгй источник, обеспечивающий плотность потока пей тронов на расстоянии I м в диапазоне от 2.5 до 500 с*¹ см*², при этом центральна;. ось пучка излучения должна проходить через метку на поверхности БДКН-05 в с< ответствии с рисунком 7;

д)  измеряют скорость счета импульсов нейтронного излучения А, с*¹, три раза со статистической погрешностью не более 2 %. Для запуска нового измерения нажимают кнопкч «Сброс». Определяют среднее арифметическое измеренных значений А’. с*¹:

е)  определяют чувствительность А_о. (импс*¹)/(нейтр.-с*¹см*²), по формуле

(15)

где ^(г₀) - плотность потока нейтронов плутоний-бериллиевого источника на расстоянии /*₀ = 1 м палату поверки (из свидетельства о поверке), нейтр.с*¹ см’²:

6(г₀) - коэффициент, учитывающий вьлад рассс итого нейтронного излучения:

К - коэффициент, обусловленный зависимостью чувствительности нейтронного детектора от энергии нейтронного излучения, равен отношению чувствительности нейтронного детектора при и мерениях в о;крытой геометрии к чувствительное!и при измерениях на установках типа УКПН.

При проведении измерений в открытой геометрии К = 1:

ж) коэффициент />(г₀) для открытой геометрии определяют следующим образом:

• - между источником и детектором устанавливают экранирующий конус и измеряю! скорость счета импульсов А; . с*¹, три раза со статистической погрешностью не более 3 %. Для запуска нового измерения нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений А' , с’¹;

• - определяют коэффициент Z?(r₀) по формуле

z>(r₀)=A-^-.                                   (16)

tv-al

где А - скорость счета импульсов нейтронного излучения, измеренная по 7.3.6.1 (г. д). с ^!: Аф -скорость счета фоновых импульсов нейтронного излучения, измеренная по 7.3.6.1 (в), с’¹.

Полученное значение 5(г₍₎) используют при пос. . дующих поверках БДКН-05 в условиях открытой геометрии:

и) значение произведения b(r_G)-K на расстоянии = 1 для данной установки тина

УКПН определяется следующим образом:

• - определяют чувствительность БДКН-05 (импс’¹)/(нейтр.с’¹см*²), согласно 7.3.6.1 (а-ж);

• - устанавливают БДКН-05 па установку нахождении источников в режиме хранения;

• - измеряют скорость счета фоновых импульсов нейтронного излучения ЛЛ, с'¹, в течение нс менее 20 мин;

• - подвергают БДКН-05 воздействию излучения и измеряют скорость счета импульсов нейтронного излучения /V . с'¹, согласно 7.3.6.1 (д);

• - определяют значение произведения b(r_t)) К на расстоянии г₀=1 для данной установки типа У КПП по формуле

(17)

где <р(г₀) плотность потока нейтронов на расстоянии г₀ =1 м для установки типа УКПН на дату поверки (из свидетельства о поверке), нейтр.с*¹ см'².

Полученное значение произведения b(r_Q)K используют при последующих поверках БДКН-05 на данной установке УКПН.

Результаты поверки считают удовлетворительными, если значение чувствительности к нейтронному излучению плутоний-бериллиевого источника для БДКН-05 составляет не менее 7.5 (имп с’^|)/(нейтр. с'^, см*²).

73.6.2 Определение чувствительности к нейтронному излучению плутонийбериллиевого источника для БДКН-05 при поверке без демонтажа проводят в следующей последовательности:

а)  включают питание СРК-А12327 и дожидаются окончания инициализации и самоконтроля;

б) через 20 мин в режиме работы пульта управления ПУ-АТ900 «Отображение показания текущего БД» в соответствии с разделом 3 РЭ СРК-ЛТ2327 (часть 2) измеряют скорость счета фоновых импульсов нейтронного излучения 1У_ф. с'¹. для каждого БДКН-05;

в) устанавливают на расстоянии (95,5 ± 0.5) см от поверхности БДКН-05 плутонийбериллиевый источник типа ИБН-18 с активностью (5 ± 1.25)10⁴ , нейтр.с'¹, при этом центральная ось пучка излучения должна проходить через метку на поверхности БДКП-05 в соответствии с рисунком 7 или между двумя БДКН-05 на уровне меток в соответствии

г)  измеряют скорость счета импульсов нейтронного излучения N . с*¹, в течение не менее 5 мин три раза для каждого БДКН-05. Для запуска нового измерения нажимают кнопку «ВВОД». Определяют среднее арифметическое измеренных значений Л . с'¹:

д)  определяют чувствительность S, (имп с'^Днейтр. с'¹ см'²). каждого БДКН-05 по формуле

где <р(г,_у) - плотность потока нейтронов плутоний-бериллиевого источника на расстоянии

г_л = 1 м на дату поверки (из свидетельства о поверке), пейтр.с'¹ см'².

Результаты поверки считают удовлетворительными, если чувствительность к нейтронному излучению плутоний-бериллиевого источника каждого БДКН-05 не менее:

• - 12 (имп с'^,)/(нейтр. с"^| см*²) для одного БДКН-05:

• - 15 (ими с'^-Анейтр. с'¹ -см*²) для двух БДКН-05. установленных на высоте 1.5 м:

• - 10 (имп-с*^,)/(нейтр.с*¹ см*²) для двух БДКН-05. установленных на высоте 3,0 м.

• 7.3.7 Определение чувствительности к гамма-излучению

• 7.3.7.1 Определение чувствительности к гамма-излучению для БДКГ-11/1 (БДКГ-19. БДКГ-35) с зашитой. БДРМ-05 при поверке с ПЭВМ проводят с использованием источника с радионуклидом ’ "Cs rnna ОСГИ-3 в следующей последовательности:

а)  подключают БДКГ-11/1 (БДКГ-19, БДКГ-35) с защитой. БДРМ-05 к ПЭВМ в соответствии с рисунком 2;

б) включают ПЭВМ, запускают программу «SARKtech». включают АС в сеть. Во вкладке «Связь» выбирают СОМ-гюрз, к которому подключен АП. Выбирают тип поста «БДКГ-02». Выбирают скорость - 9600 и адрес подключенного блока детектирования, если он известен. Нажимают кнопку «Установить связь».

Если адрес подключенного блока детектирования неизвестен, нажимают кнопку «Выбрать все» и кнопку' «Установить связь»;

в)  переходят во вкладку «Монитор» и измеряют скорость счета фоновых импульсов Л\_ъ. с'¹, три раза со статистической погрешностью не более 6 %. Для запуска нового измерения нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений .V.. с :

г)  закрепляют на корпусе БДКГ-11/1 (БДКГ-19. БДКГ-35) с защитой. БДРМ-05 источник ^1? Cs так, чтобы центр источника * ' Cs совпадал с меткой «+» (рисунок 5(a) для БДКГ-11/1 (БДКГ-19, БДКГ-35) с защитой и рисунок 5 (в) для БДРМ-05);

д)  измеряют скорость счета импульсов N, с*¹. три раза со статистической погрешносгью нс более 2 %. Для запуска нового измерения нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений N. с*¹;

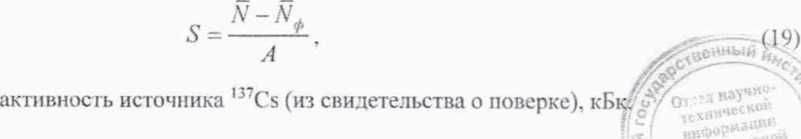

е)  определяют чувствительность У. (импс*^|)/кБк. по формуле

Результаты поверки считают удовлетворительными, если чувствительность к гамма-излучению нс менее:

• - (60,8 ± 12,1) (импс'^/кБк для БДКГ-11/1 с защитой:

• - (55 ±11) (ими с*’)/кБк для БДКГ-35 с защитой;

• - (106,1 ±21,2) (имп с ')/кБк для БДКГ-19 с защитой;

• - (125 ± 25) (импс’)/кБк для БДРМ-05 с датой выпуска до 31.07.2020:

• - (150± 30) (ими с ‘)/кБк для БДРМ-05 с датой выпуска после 31.07.2020.

• 7.3.7.2 Определение чувствительности к гамма-излучению для БДКГ-11/1 (БДКГ-19. БДК1 -35) с защитой. БДРМ-05 при поверке без демонтажа проводят с использованием источника с радионуклидом ' '⁷Cs типа ОСГИ-3 в следующей последовательности:

а)  включают питание СРК-АТ2327 и дожидаются окончания инициализации и самоконтроля:

б) в режиме работы пульта управления ПУ-АТ900 «Отображение показания текущего БД» в соответствии с разделом 3 РЭ СРК-АТ2327 (часть 2) измеряют скорость счета фоновых импульсов N_fJ,, с*², три раза с интервалом 1 мин для БДКГ-11/1 (БДКГ-19, БДКГ-35) с защитой и для каждою БДРМ-05. Для запуска нового измерения нажимают кнопку «ВВОД». Определяют среднее арифметическое измеренных значений Л^, с*’:

в)  закрепляют на корпусе БДКГ-11/1 (БДКГ-19. БДКГ-35) с защитой источник ^l37Cs так. чтобы центр источника ^,37Cs совпадал с меткой «+» (рисунок 5 (а)). Для БДРМ-05 источник ¹³⁷Cs устанавливают в держатель в соответствии с рисунком 10. при этом центр источника ^,37Cs должен совпадать с меткой «+»;

г)  измеряют скорость счета импульсов Л', с'², три раза с интервалом 1 мин для БДКГ-11/1 (БДКГ-19, БДКГ-35) с защитой и для каждого БДРМ-05. Для запуска нового измерения нажимают кнопку «ВВОД». Определяют среднее арифметическое измеренных значений N.c'\

где Л - активность источника ¹ '⁷Cs (из свидетельства о поверке). кБк.

Результаты поверки считают удовлетворительными, если чувствительность к гамма-излучению не менее:

• - (60.8±12,1 + 3,04а?)) (импс¹ )/кБк для БДКГ-11/1 с защитой:

• - (55± (11 + 2.75/7)) (имп с’’)/кБк для БДКГ-35 с защитой:

• - (106.1 ±(21.2 + 5,3??)) (имп с’’)/кБк для БДКГ-19 с защитой:

• - (125 ± (25 + 6,25/7)) (имп с’¹ )/кБк для БДРМ-05 с датой выпуска до 31.07.2020:

• - (150±(30 + 7,5w)) (импс'УкБк для БДРМ-05 с датой выпуска после 31.07.2020.

где п = 0 при проведении поверки в нормальных условиях. При изменении температуры на каждые +10°C относительно нормальных условий (плюс 20 °C) и увеличивается на единицу.

• 7.3.7.3 Определение чувствительности к гамма-излучению для МРП-АТ920. МРП-АТ920В, МРП-АТ920Р проводят с использованием источника с радионуклидом ¹³ Cs типа ОСГИ-3 в следующей последовательности:

а) подключают МРП-АТ920, МРП-АТ920В, MPII-AT920P к ПЭВМ при помощи комплекта принадлежностей для поверки в соответствии с рисунком 11:

б) включают АС в сеть. Открывают дверцу на корпусе блока управления МРП-АТ920. МРП-АТ920В. МРП-АТ920Р и включают тумблер «Сеть». Дожидаются окончания инициализации и самоконтроля:

в)  включают ПЭВМ. Запускают программу «SARKtech». Во вкладке «Связь» выбираюi COM-порт. к которому подключен ЛИ. Выбирают тип поста «БДКГ-02». Выбирают скорость 9600 и адрес подключенного блока детектирования, если он известен. Нажимают кнопку «Установить связь».

Если адрес подключенного блока детектирования неизвестен, нажимают кнопку «Выбрать все» и кнопку «Установить связь»:

г)  переходят во вкладку «Монитор»и измеряют скорость счета фоновых импульсов с’¹, три раза со статистической пофешностью не более 6 %. Для запуска нового измерения

нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений . с'¹:

д) закрепляют на корпусе МРП-АТ920, МРП-ЛТ920В, МРП-АТ920Р источник ^! 'Cs так. чтобы центр источника ^!37Cs совпадал с кольцевой риской (рисунок 6 (а)):

с) измеряют скорость счета импульсов Л\ с¹, три раза со статистической погрешностью не более 2 %. Для запуска нового измерения нажимают кнопку «Сброс». Определяют среднее арифметическое измеренных значений Л'. с"¹;

Адаптер

_Ис_й интерфейсный

US8-C0NI-SI-M

Рисунок 11 - Схема подключения МРП-АТ920, МРП-АТ920В, МРП-АТ920Р к ПЭВМ при помощи комплекта принадлежностей для поверки

ж) определяют чувствительность S , (импс'^/иБк. по формуле

(21)

где А - активность источника ^lj7Cs (из свидетельства о поверке), кБк.

Результаты поверки считают удовлетворительными, если чувствительность к гамма-излучению не менее:

• - (110,1 ±(22 +5,5л)) (имп с'*)/кБк для МРП-АТ920;

• - (147,8±(29,5+ 7,4л)) (имп с'*)/кБк для МРП-АТ920В:

• - (100 ±(20 + 5л)) (имп с ’УкБк для МРП-АТ920Р.

  где

л = 0 при проведении поверки в нормальных условиях. При изменении температуры на каждые ±10 °C относительно нормальных условий (плюс 20 °C) л увеличивается на единицу.

Ал* \-4 О ? Г

\  ** * им:. MS»’ /? .

v>\ naw***

8 Оформление результатов поверки

• 8.1   Результаты поверки оформляют протоколом по форме, приведенной в приложении А.

• 8.2   11оложительные результаты поверки оформляют:

а)  при выпуске СРК-АТ2327 из производства:

• - записью о поверке в разделе РЭ «Свидетельство о приемке» даты проведения поверки, заверенной подписью поверителя и оттиском поверительного клейма:

• - нанесением клейм-наклеек поверителя па отдельные блоки (блоки детектирования. МРП-АТ920, МРП-АТ920В, МРП-АТ920Р). входящие в состав СРК-АТ2327;

б)  при эксплуатации и выпуске СРК-АТ2327 после ремонта - нанесением клейм-наклеек на отдельные блоки (блоки детектирования, МРП-АТ920. МРП-АТ920В, MPII-AT920P) и выдачей свидетельства о поверке по форме в соответствии с приложением Г ТК11 8.003.

• 8.3   Если по результатам поверки отдельный блок (блоки) из состава СРК-АТ2327 признан непригодным к применению, поверительное клеймо-наклейка гасится и выписывается заключение о непригодности СРК-АТ2327 с указанием блока (блоков), нс прошедшего поверку, по форме, установленной ТКИ 8.003.

Свидетельство о поверке СРК-АТ2327 оформляется с обязательным указанием перечня пригодных к применению отдельных блоков по форме, установленной ТКП 8.003.

• 8.4   Если по результатам поверки СРК-АТ2327 признан непригодным к применению, поверительное клеймо-наклейка гасится, свидетельство о поверке аннулируется и выписывается заключение о непригодности по форме, установленной ТКП 8.003.



), научно

\ док?*⁵**

Приложение А (рекомендуемое) Форма протокола поверки

наименование организации, проводящей поверку

	Протокол №
поверки	зав. № наименование средства измерений
в составе:	перечень блоков и их зав. №

при на дл ежащего

наименование организации

УП «АТОМТЕХ»

ДАТА ПРОВЕДЕНИЯ ПОВЕРКИ _____________

год. месяц, число

ПОВЕРКА ПРОВОДИТСЯ ПО__

документ, по которому проводится поверка

Условия поверки

• - температура                            °C;

• - относительная влажность                %;

• - атмосферное давление                  кПа;

• - фон гамма-излучения                    мкЗв/ч.

Средства поверки

Результаты поверки:

А.1 Внешний осмотр

соответствует-не соответствует

соответствуст/не соответствует

Таблица А.2.1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SARKtech.exe
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (MD5)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (MD5)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (MD5)

А.З Определение метрологических характеристик

А.3.1 Определение основной относительной погрешности при измерении мощности дозы для БДКГ-02, БДКГ-04. БДКГ-204. БДКГ-08. БДКГ-17. БДКГ-11 (БДКГ-11/1), БДКГ-17

А.3.2 Определение основной относительной погрешности при измерении мощности дозы для БДКТ-27

Таблица А.3.2

Таблица А.3.3

2 с 3 е? С Q, Ь С •х.	Мощность дозы #00), Зв/ч	Коэффициент пропор-цио-нально-сги к	Сопротивление А’ . Ом	Напряжение цл	Измерение мощности дозы		Относительная погрешность	Доверительные границы основной относительной погрешности д,, %	Пределы допускаемой основной относительной погрешности. %
					Измеренное значение #00)	Среднее арифметическое измереннных зачсний #00)
1	70
2	700								±20
3	3000

А.3.3 Определение основной относительной погрешности при измерении мощности дозы для БДКН-04

Таблица А.3.4

А.3.4 Определение основной относительной погрешности при измерении плотности потока нейтронов для БДКН-02

Таблица А.3.5

Плотность потока нейтронов в контрольной точке Ч>,„. C’’-СМ'2	11змсрен-ное значение фона с*’-см'2	Значение коэффициента B(R\	Измерение плотности потока нейтронов		Результат измерения плотности потока нейтронов > с*’см"	Относитель ная погрешность В • % "Г1 ’	Доверительные границы основной относительной погрешности Д,. %	11ределы допускаемой основной относительной погреш-но-сти, %
			Измеренное значение ф., с'-см’2	Среднее арифметическое измеренных значений с-' см’2
1 - 10
20- I02
2-Ю2- I03	-							-*-Zv
I03- 104	-

Примечание - Дтя контрольных точек с плотностью потока нейтронов 20 с’¹-см’² и более допускается фон нс учитывать.

>!■»

Л.3.5 Определение основной относительной погрешности при измерении плотности потока бета-частиц для БДПБ-01

Таблица А.3.6

Плотность потока бета-частиц мин*'см'2	Измерение плотности потока бета- частиц		Относительная погрешность	Доверительные границы основной относительной погрешности д,,%	Пределы допускаемой основной относительной погрешности, %
	Измеренное значение <pt, мин'см’2	Среднее арифметическое измеренных значений , мин’см'2
60-20					±20
2-102- 103
2 103- I04
I04- 105
105 - 5-105

А.3.6 Определение скорости счета фоновых импульсов нейтронного излучения для БДКН-05

Таблица А.3.7

Измеренное значение скорости счета фоновых импульсов нейтронного излучения А,Л, с'1	Среднее арифметическое измеренных значений N с'1	Скорость счета фоновых импульсов нейтронного излучения, с*’, не более
		0,25

гехявчссжо*

„ иормзтивной докумев

А.3.7 Определение чувствительности к нейтронном} излучению плутоний-бериллиевого источника для БДКН-05 при поверке с ПЭВМ

Таблица А.3.8

Плотность потока нейтронов Л), С’1 СМ'2	Расстояние до источника г0,см	Измеренное значение фона V   С’ *	Значение произведения b(rJK	Измерение скорости счета импульсов		Рассчитанное значение чувствительности 5, (ими* с'’У (нейтр. с*1 см*2)	Чувствительность 5, (импс’у (нейтр. с*1 см *) не менее
				Измеренное значение N.c1	Среднее арифметическое измеренных значений N, с*’
							7,5

А.3.8 Определение чувствительности к нейтронному излучению плутоний-бериллиевого источника для БДКН-05 при поверке без демонтажа

Таблица А.3.9

Плотность потока нейтронов №>» с*' см •'	Расстояние до источника г^с.м	Измеренное значение фона , с’’	Измерение скорости счета импульсов		Рассчитанное значение чувствительности (им ПС1)/ (нейтр. с*1 см’2)	Чувствительность ■ (импс'у (нейтр. с*’см'2), не менее
			Измеренное значение N. с'1	Среднее арифметическое измеренных значений N, с’1
						12 0 15 2> 10s>
0 Дтя одного БДКН-05. 2) Для двух БДКН-05. установленных на высоте 1.5 м. 3) Для двух БДКН-05, установленных на высоте 3.0 м.

А.3.9 Определение чувствительности к гамма-излучению для БДКГ-11/1 (БДКГ-19, БДКГ-35) с защитой. БДРМ-05 при поверке с ПЭВМ

Таблица АЗ. 10

Измерение скорости счета фоновых импульсов		Измерение скорости счета импульсов		Активность эталонного источника А, кБк	Рассчитанное значение чувствительности S, (имп с ’УкБк	Чувствительность 5,(и.мп с‘1)/кБк. не менее
Измеренное значение	Среднее арифметическое измеренных значений	Измеренное значение N, с'	Среднее арифметическое измеренных значений Л7. с*'
						(60.8 ± 12.1) п (55±11)2) (106.1 ±2I2)J) (125125)4’ (150 ± 30)5)
1> Для БДКГ-1Г1 с зашитой. 2) Д1я БДКГ-35 с зашитой. ” Д1Я БДКГ-19 с защитой. 4) Для БДРМ-05 с датой выпуска до 30.07.2020. " Для БДРМ-05 с датой выпуска после 30.07.2020.

Л.3.10 Определение чувствительности к гамма-излучению для БДКГ-11/1 (БДКГ-19.

БДКГ-35) с защитой, БДРМ-05 при поверке без демонтажа

Таблица А.3.11

Измерение скорости счета фоновых импульсов		Измерение скорости счета импульсов		Активность эталонного источника А, кБк	Рассчитанное значение чу вствител ьност 11 S, (пмп с*’УкБк	Чувствительность 5. (имп с’УкБк. не менее
Измеренное значение	Среднее арифметическое измеренных значений	Измеренное значение Л\ с'1	Среднее арифметическое измеренных значений Ntcl
						(60.81 (12.1 + 3.04л)) ’> (55±(11 +2.75л)) 2) (106,11(21,2+5,Зл)) 3) (1251 (25 + 6,25л)) 4) (1501 (30+7,5л)) 5)
1)Дтя БДКГ-11/1 с защитой. 21 Для БДКГ-35 с защитой. 3> Для БДКГ-19 с зашитой. 4) Д|я БДРМ-05 с датой выпуска до 30.07.2020. 5) Для БДРМ-05 с датой выпуска после 30.07.2020.
Примечание - При проведении поверки в нормальных условиях п = 0. При изменении температуры на каждые ±10 °C относительно нормальных условий (плюс 20 °C) п увеличивается на единицу.

А.3.11 Определение чувствительности к гамма-излучению для МРП-АТ920.

МРП-АТ920В, МРП-АТ920Р

Таблица А.3.12

Измерение скорости счета фоновых импульсов		11змерение скорости счета импульсов		Активность эталонного источника .4, кБк	Рассчитанное значение чувствительности 5. (имп с*‘)/кБк	Чувствительность S. (имп с''),кБк, не менее
Измеренное значение	Среднее арифметическое измеренных значений V	Измеренное значение ,¥, с*'	Среднее арифметическое измеренных значений А', с’1
						(110,1 ±(22+ 5,5л))
						(147.8± (29,5 + 7,4л))
					_	(100 ±(20 +5 л)) ъ

’> Для MPII-AT920.

• ²⁾ Для MPI I-AT920B.

• ³⁾ Для МРП-АТ920Р.

Примечание - При проведении поверки в нормальных условиях л = 0. При изменении температуры на каждые ±10 °C относительно нормальных условий (плюс 20 °C) п увеличивается на единицу.

ЗАКЛЮЧЕНИЕ____________________

Свидетельство (заключение о непригодности) №                   от

Поверку провел

личная подпись                       расшифровка подписи

год, месяц, число

\^L.

' *4 ¹

Р/ От* гл научи

/ технически-     _л

!   каформанмн   j» |1

н воргипвввой /_; доужв ^iUl'/ V 42

Библиография

[1] МИ 2513-99 ГСОЕИ. Радиометры нейтронов. Методика поверки на установке типа УКПН (КИС НРД МБм)

12] Методические указания РД 50-458-84 «Дозиметры нейтронного излучения. Методы и средства поверки»

[3] Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке.

Утвержден приказом Минпромторга России от 02 июля 2015 г. №1815

|4] Санитарные нормы и правила «Требования к радиационной безопасности». Утверждены постановлением Министерства здравоохранения Республики Беларусь от 28 декабря 2012 г. №213

[5] Санитарные нормы и правила «Требования к обеспечению радиационной безопасности персонала и населения при осуществлении деятельности по использованию атомной энергии и источников ионизирующего излучения».

Утверждены постановлением Министерства здравоохранения Республики Беларусь от 31 декабря 2013 г. №137

о'/О^т'”³ »****?'

Извещение ТИАЯ.68-2021 об изменении №1 МРБ МП.854-2020

РАЗРАБОТЧИК

Главный метролог — начальник отдела радиационной метрологии УП «АТОМТЕХ»

* В.Д.Гузов

2021

Начальник лаборатории систем

^ионного контроля УП «АТОМТЕХ»

___________i—’’ П.Н.Васильев

«оЛГ»    (А.     2021

¹

Зам. ТИАЯ.68-2021 М Л6-< Л J

²

- БДРМ-05; 2 - держатель: 3 - место установки источника ^,37Cs; 4 - метка центра детектора.

Рисунок 10

определяют чувствительность S. (имп-с'²) кБк. по формуле
