Методика поверки «СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ СЕ 280» (САНТ.411152.068 Д1 с изменением №3)

СОГЛАСОВАНО

Генеральный директор

.А.Курсикова 2019 г.

ственнои метрологии «ВНИИМС»

УТВЕРЖДАЮ

Заместитель директора по

.Иванникова

2019 г.

Методика поверки

САНТ.411152.068 Д1

с изменением № 3

2019

Настоящая методика поверки предназначается для проведения поверки счетчиков электрической энергии однофазных многофункциональных СЕ 208 (в дальнейшем - счетчики), класса точности 1 при измерении активной энергии, активной мощности и класса точности 1 или 2 при измерении реактивной энергии, реактивной и полной мощности, среднеквадратического значения напряжения, среднеквадратического значения силы тока, коэффициента активной мощности.

Методика устанавливает объем, условия поверки, методы и средства экспериментального исследования метрологических характеристик счетчиков и порядок оформления результатов поверки.

Счетчики выполнены в виде моноблока или состоят из измерительного блока, выполняющего функции измерения, накопления, тарификации, передачи данных по одному из интерфейсов и индикаторного устройства, предназначенного для дистанционного считывания, сохранения и отображения информации с измерительного блока.

При проведении поверки счетчиков, состоящих из измерительного блока и индикаторного устройства, испытываются измерительные блоки совместно с индикаторными устройствами.

Интервал между поверками 16 лет.

• 1 Операции поверки

1.1 При проведении поверки выполняют операции поверки, указанные в таблице 1.1. Таблица 1.1

Таблица 1.1(Измененная редакция, Изм .№ 2)

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик бракуют и его поверку прекращают.

• 1.3 После устранения недостатков, вызвавших отрицательный результат, счетчик вновь представляют на поверку.

• 1.4. Допускается проведение первичной поверки счетчиков одной модификации или отдельных метрологических характеристик счетчиков одной модификации при выпуске из производства до ввода в эксплуатацию на основании выборки в соответствии с ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества», по письменному заявлению владельца счетчиков, при общем уровне контроля II, приемлемом уровне качества (AQL) не более 1,5 % и применением одноступенчатого плана выборочного контроля для нормального, усиленного и ослабленного контроля.

1.4 (Введен дополнительно, Изм. №1)

• 1.5. Допускается проводить периодическую поверку для меньшего числа величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.

1.5 (Введен дополнительно, Изм. №3)

• 2 Средства поверки

• 2.1 При проведении поверки применяют средства поверки, указанные в таблице 2.1.

Таблица 2.1

Таблица 2.1 (Измененная редакция, Изм.№ 3)

Внимание. *В качестве датчиков токов в счетчике применены шунты. Цепь тока соединена с цепью напряжения внутри счетчика. В связи с этим, установка СУ201 должна эксплуатироваться с блоком гальванической развязки. При использовании установки СУ201-3-0,05-0-6ПГ-18-1-2-1, поверка по пунктам 7.3...7.8, выполняется автоматически в соответствии с руководством по эксплуатации на СУ201.

• 2.2 Допускается применение других средств поверки, по метрологическим характеристикам не уступающих указанным в п. 2.1.

• 2.3 Допускается использовать данные для поверки счетчика, полученные по интерфейсу или оптическому порту счетчика.

• 2.3 Используемые средства поверки должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано в соответствии с нормативными документами по ГОСТ Р 8.568-97.

• 3 Требования к квалификации поверителей

• 3.1 К поверке счетчиков допускают лиц, аттестованных в качестве поверителей в установленном порядке в соответствии с ПР 50.2.012-94.

• 4 Требования безопасности

• 4.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 4.2 При проведении поверки счетчиков необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверочную установку.

• 4.3 К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности, и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку счетчиков, должен иметь квалификационную группу по электробезопасности не ниже третьей.

• 5 Условия поверки

• 5.1 При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха (23 ± 2) °C;

относительная влажность воздуха (30.. .80) %;

атмосферное давление (84... 106) кПа или (630.. .795) мм рт.ст.;

внешнее магнитное поле - отсутствует;

частота измерительной сети (50 ± 0,5) Гц;

форма кривой тока и напряжения - синусоидальная с коэффициентом несинусоидаль-ности не более 5 %;

отклонение значения фазного напряжения от среднего значения ± 1 %;

отклонение значения силы тока от среднего значения ± 1 %.

• 5.2 На первичную поверку следует предъявлять счетчики, принятые ОТК организации-изготовителя или уполномоченным на то представителем организации, проводившим ремонт.

• 5.3 На периодическую поверку следует предъявлять счетчики по истечении 16 лет с момента предыдущей поверки, а также счетчики, которые были подвергнуты регулировке или ремонту.

• 6 Подготовка к поверке

• 6.1 Проверяют работоспособность средств поверки и подготавливают к работе поверочную установку согласно эксплуатационным документам на нее.

• 6.2 Определение исходных данных и формирование выборки для проведения выборочной поверки при первичной поверке при выпуске из производства.

• 6.2.1 В зависимости от объема партии представленных на поверку счетчиков и значению AQL==1,5 по таблице Г.1 (приложение Г) определяют объем выборки приемочное число Ас и браковочное число Re.

• 6.2.2 В соответствии с ГОСТ 18321.-73 «Статистический контроль качества. Методы случайного отбора выборок штучной продукции» формируют выборку из п счетчиков от объема N партии счетчиков, подлежащей выборочной поверке.

6.2 (Измененная редакция, Изм Jft 2, Изм JVs 3)

• 6.3 При подготовке к поверке выполняют следующие работы:

• - определяют количество выборок и формируют выборки из партии подлежащей выборочной поверке в соответствии с п. 6.2 настоящей методики (при первичной поверке

при выпуске из производства);

• - проверяют выполнение условий п.2 - п. 5 настоящей методики;

• - проверяют наличие действующего свидетельства об аттестации эталона, а также действующих свидетельств о поверке на средства измерений, входящих в средства поверки,

и (или) оттисков поверительных клейм;

• - подготавливают к работе средства поверки в соответствии с их эксплуатационными документами.

• 6.4 Анализ результатов выборочной поверки при выпуске из производства. Переключение между нормальным, усиленным и ослабленным контролем.

Если при контроле число несоответствующих единиц в выборке менее или равно приемочному числу, всю партию признают годной. В случае если 5 проверенных последовательных партий счетчиков не имели замечаний, осуществляется переход с нормального на ослабленный контроль.

Если число несоответствующих единиц равно или превышает браковочное число, партию подвергают усиленному контролю.

Если число несоответствующих единиц при усиленном контроле равно или превышает браковочное число, партию признают негодной с позиций выборочного контроля и подвергают сплошной поверке.

6.3,6.4 (Введены допонительно, изм.№2)

• 7 Проведение поверки

• 7.1 Внешний осмотр

При внешнем осмотре проверяют комплектность, маркировку, наличие схемы подключения, отметки о приемке счетчика ОТК (при первичной поверке) или отметки о предыдущей поверке (при периодической поверке), а также соответствие внешнего вида счетчика требованиям ГОСТ 31818.11-2012.

На корпусе счетчика или измерительного блока и индикаторного устройства должны быть целые пломбы поверителя, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

7.1 (Измененная редакция, Изм.№ 2)

• 7.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции при воздействии напряжением переменного тока проводят в последовательности и в соответствии с режимами, установленными в таблице 5 ГОСТ 31819.21-2012 для счетчиков классов защиты II. Проверку изоляции счетчика или измерительного блока и индикаторного устройства проводят между соединенными вместе нулевым и фазным проводом и «землей». В качестве «земли» используется металлическая фольга, в которую завернут корпус.

Результат проверки считают положительным, если не произошло пробоя или перекрытия изоляции испытуемых цепей.

7.1 (Измененная редакция, Изм.№ 2)

• 7.3 Опробование и проверка правильности работы счетчика, испытательного выхода, индикации измеряемых величин, возможности считывания показаний счетчика или его измерительного блока по интерфейсу и через оптический порт, сохраняемости расчетных показателей и хода часов.

• 7.3.1 Счетчик или измерительный блок и индикаторное устройство подключают к поверочной установке в соответствии со схемой подключения, приведенной в руководстве по эксплуатации, и эксплуатационными документами на поверочную установку, и прогревают при Р_ном. Время прогрева должно быть не менее 2 мин.

Опробование работы испытательного выхода счетчика или его измерительного блока заключается в наблюдении непрерывной работы светодиода А испытательного выходного устройства счетчика или измерительного блока при прямом включении токовых цепей (частота включения светодиода пропорциональна входной активной мощности) и возрастания при этом показаний активной потребляемой энергии на дисплее счетчика или индикаторного устройства.

• 7.3.2 Правильность работы счетчика проверяют по приращению показаний и числу включений светодиода А испытательного выходного устройства счетчика или измерительного блока на установке СУ201 в режиме автоматического сравнения выданного установкой количества энергии с приращением показаний суммирующих устройств счетчиков.

Результат проверки считают положительным, если количество активной и реактивной энергии, выданное установкой, совпадает с приращением показаний на дисплее счетчика или индикаторного устройства или если на каждое изменение состояния счетного механизма на одну единицу младшего разряда происходит п включений соответствующего оптического испытательного выхода в соответствии с формулой:

__ _с_

^п "                                      (7.1)

где С - постоянная счетчика (число импульсов испытательного выходного устройства счетчика на 1 кВт.ч или на 1 квар*ч), имп./(кВт.ч) или имп./(квар*ч);

т - число разрядов от запятой справа.

• 7.3.3 Опробование и проверка работы испытательных выходов заключаются в установлении их работоспособности - наличия выходного сигнала, регистрируемого соответствующими устройствами поверочной установки.

• 7.3.4 Проверка индикации измеряемых величин заключается в следующем:

на счетчик подают номинальное напряжение и ток, изменяют его направление, а также коэффициент мощности, и, используя кнопки "ГРУППА” и "ПРОСМОТР" счетчика или индикаторного устройства, проверяют, что счетчик ведет измерение и отображает на своем дисплее или на дисплее индикаторного устройства, в зависимости от исполнения, следующих величин:

• -  накопленной и потребленной активной и реактивной электроэнергии;

• -  среднеквадратического значения фазного напряжения;

• -  среднеквадратического значения тока в цепях тока;

• -  активной, реактивной и полной мощности;

• -  коэффициента активной мощности;

• -  значения частоты сети.

По показаниям дисплея счетчика или индикаторного устройства проверяют также соответствие действующего тарифа заданным условиям тарификации.

Результат считают положительным, если на дисплее счетчика или индикаторного устройства отображаются значения измеряемых величин, и действующий тариф соответствует заданным условиям тарификации.

7.3.4 (Измененная редакция, Изм.№ 2)

• 7.3.5 Проверка возможности считывания информации со счетчика или измерительного блока по интерфейсу и через оптический порт.

С помощью компьютера, оптической головки, адаптеров интерфейсов в соответствии с исполнением счетчика и технологического программного обеспечения «Admin Tools», проводят считывание произвольной информации со счетчика или измерительного блока и проверяют, что считывание прошло без ошибок.

Проверяют соответствие считанной информации с информацией, отображаемой на дисплее счетчика или индикаторного устройства. Необходимо проверить на соответствие несколько произвольно выбранных параметров.

Результат считают положительным, если информация, считанная по интерфейсу и через оптический порт, совпадает с информацией, отображаемой на дисплее счетчика или индикаторного устройства.

• 7.3.6 Проверка сохраняемости расчетных показателей, хода часов и ведения календаря при отсутствии внешнего питающего напряжения.

Запоминают показания текущего времени и данные, хранимые в памяти счетчика или измерительного блока и индикаторного устройства. Отключают напряжение и через (5-10) секунд подают напряжение снова. Повторяют вышеописанную процедуру несколько раз.

Счетчики считают выдержавшими испытания, если после повторного включения питания они продолжают отсчитывать текущее время и не выдают сообщений о сбоях в работе.

• 7.4 Подтверждение соответствия ПО СИ

• 7.4.1 Подают питание на счетчик или на индикаторное устройство, при помощи кнопок «ГРУППА» и «ПРОСМОТР», выбирают режим индикации идентификационных признаков (наименование, версия, контрольная сумма) метрологически значимой части внутреннего программного обеспечения счетчика.

Результаты проверки считают положительными, если отображаемые на дисплее счетчика или индикаторного устройства идентификационные признаки, в зависимости от исполнения, соответствуют таблице Приложения В.

• 7.5 Проверка стартового тока

Проверку стартового тока (порога чувствительности) счетчика или измерительного блока проводят на поверочной установке при номинальном напряжении и коэффициенте мощности, равном единице для каждой цепи тока.

Результаты проверки считают положительными, если при токе запуска 0,002 от базового тока светодиод испытательного выходного устройства, включится хотя бы один раз за время наблюдения Г, мин. определенное по формуле:

1,2б10⁴

где С - постоянная счетчика, имп./(кВт«ч) или имп./(квар«ч);

U_H0M - номинальное напряжение, В;

1с - стартовый ток, А.

• 7.6 Проверка без тока нагрузки

Проверку проводят на поверочной установке. К цепи напряжения счетчика или измерительного блока прилагают напряжение, значение которого равно 120 % номинального значения, при этом ток в токовых цепях отсутствует.

Счетчик считают выдержавшим проверку, если за время испытаний А/, мин, вычисленное по формуле, не было зарегистрировано более одного включения светодиода испытательного выходного устройства.

(7.3)

где С - постоянная счетчика, имп./(кВт*ч) или имп./(квар«ч);

U_HaM - номинальное напряжение, В;

1_макс ~ максимальный ток, А;

R — коэффициент, равный 600 для класса точности 1 и равный 480 для класса точности 2.

7.6 (Измененная редакция, Изм JTt 3)

• 7.7 Определение метрологических характеристик

• 7.7.1 Основную относительную погрешность при измерении активной и реактивной энергии и мощности определяют на поверочной установке в рабочих диапазонах напряжения и тока.

• 7.7.2 Значения силы тока (далее - ток) и коэффициента мощности, а также соответствующие им пределы допускаемых значений основной относительной погрешности, при измерении активной и реактивной энергии, и активной, реактивной и полной мощности, выраженные в процентах, указаны в таблице 7.1.

Таблица7Л

Таблица 7.1 (Измененная редакция, Изм.№ 3)

Примечание. Схемы поверки приведены в руководстве по эксплуатации (в дальнейшем - РЭ) и приложении А настоящей методики поверки.

• 7.7.3 Значение основной относительной погрешности поверяемого счетчика или измерительного блока при измерении активной и реактивной энергии определяют по показаниям вычислителя погрешности поверочной установки при времени измерения 90 с.

Значение основной относительной погрешности поверяемого счетчика или измерительного блока при измерении активной, реактивной и полной мощности, среднеквадратических значений напряжения и тока определяют по показаниям, полученным по интерфейсу или оптическому порту. Сравнение показаний установки СУ201 и поверяемого измерительного блока проводится в автоматическом режиме установкой СУ201 по результатам, получаемым от испытуемых средств измерений по оптическому интерфейсу.

Основную относительную погрешность при измерении активной мощности 5р, %, реактивной мощности 8q, % и полной мощности 8s, % определяют соответственно по форму-

8_p = ^Pcp^-AWi

3q₌Q^c^Q°.\<m Qo

_&=Sc-So^_Q0

где Pc, Qc, Sc - значение соответственно активной, реактивной и полной мощности, измеренное счетчиком, в Вт, вар, и В-А;

Po, Qo_t So - значение соответственно активной, реактивной и полной мощности, измеренное установкой СУ201, в Вт, вар и В-А.

• 7.7.4 Основную относительную погрешность при измерении среднеквадратических значений напряжения <5^, %, определяют в точках 55 %, 100 % и 120 % от номинального значения при базовом токе по формуле:

^ = ^£2^.100,                          (7.7)

где Uc - значение напряжения, измеренное поверяемым счетчиком, В; Uq - значение напряжения, измеренное установкой СУ201, В.

7.7.4 (Измененная редакция, Изм«№ 3)

• 7.7.5 Основную относительную погрешность при измерении силы тока %> определяют для каждой цепи тока в точках 5 % и 100 % от базового тока, и при максимальном значении силы тока, при номинальном значении напряжения по формуле:

5_{/ =} VA.ioo,                            (7.8)

/о

где - значение силы тока, измеренное поверяемым счетчиком, А;

- значение силы тока, измеренное установкой СУ201, А.

• 7.7.6 Основную абсолютную погрешность при измерении коэффициента активной мощности Др определить по формуле

A^COS^-COS^                   ₍₇₉₎

где costpc ~ значение коэффициента активной мощности, измеренное счетчиком; cos<po - значение коэффициента активной мощности, измеренное установкой

• 7.7.7 Проверку диапазона измерения и определения абсолютной погрешности при измерении частоты сети проводят по схеме соединений, приведенной на рисунке 7.1.

220 В

50 Гц

220 В

50 Гц

43-63 - частотомер электронно-счетный;

R1 - резистор МЛТ-1-51 кОм ±10%;

R2 - резистор МЛТ-0,25-1 кОм ±10%.

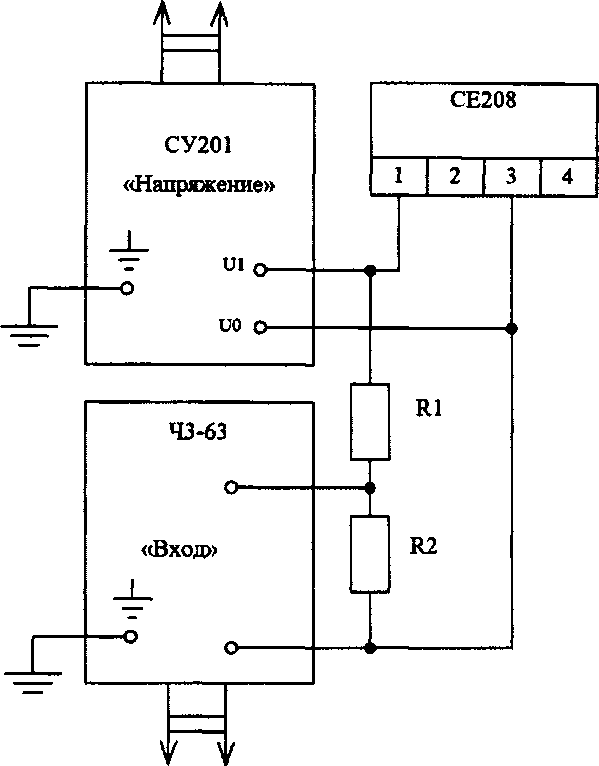

Рисунок 7.1 - Схема соединения для проверки абсолютной погрешности измерения частоты сети

Проверяемый счетчик при номинальном напряжении и частоте сети 50 Гц, перевести в режим измерения частоты. Частотомер 43-63 включают в режим измерения периода сигнала при положениях переключателей "ВРЕМЯ СЧЕТА", ms/МНОЖИТЕЛЬ" - "1(г", "МЕТКИ ВРЕМЕНИ, s"-"10'⁵".

Установить частоту выходного напряжения СУ201 равной 47,5 Гц. Зафиксировать показания поверяемого счетчика fc, Гц, и показания частотомера Т, мс.

Проверить выполнение условия:

I Ю³ I

/_с--S0,01 Гц

У            ,                         (7.10)

Повторить вышеизложенные в данном пункте операции, установив частоту выходного напряжения равным 50 Гц, 52,5 Гц.

Результат считают положительным, если выполняется условие (7.10).

• 7.7.7 (Измененная редакция, Изм.№ 2)

• 7.7.8 Результаты поверки считают положительными, если полученные значения основной относительной погрешности при всех токах нагрузки, при измерении активной, реактивной и полной мощности, активной и реактивной энергии, не превышают значений пределов допускаемой основной относительной погрешности, установленных в таблице 7.1, значения основной относительной погрешности при измерении среднеквадратических значений, силы тока, не превышают ± 2,0%, напряжения ± 0,5%, а также значения основной абсолютной погрешности при измерении коэффициента активной мощности не превышают ± 0,05.

7.7.8 (Измененная редакция, Изм.№ 2)

• 7.8 Определение основной абсолютной погрешности хода часов

• 7.8.1 Абсолютную погрешность хода часов счетчиков с отдельным измерительным блоком в корпусах Cl, С2 и С4 проверяют на поверочной установке СУ201 при номинальном напряжении. Установку и счетчик переводят в режим поверки точности хода часов, и при помощи фотосчитывающего устройства, входящего в комплект установки СУ201, измеряют период следования импульсов на оптическом импульсном выходе.

• 7.8.2 Для проверки абсолютной погрешности хода часов остальных исполнений счетчиков, собирают схему, приведенную на рисунке 7.2.



Ч - частотомер электронно-счетный 43-63;

БП - блок питания Б5-47 (выходное напряжение 5 В);

R - Резистор С2-ЗЗН-2-4,7 кОм ± 5 %-А-Д-В-А ОЖО.467.173 ТУ

Примечание: номера контактов «ТМ+», «ТМ-» в соответствии с руководством по эксплуатации счетчика.

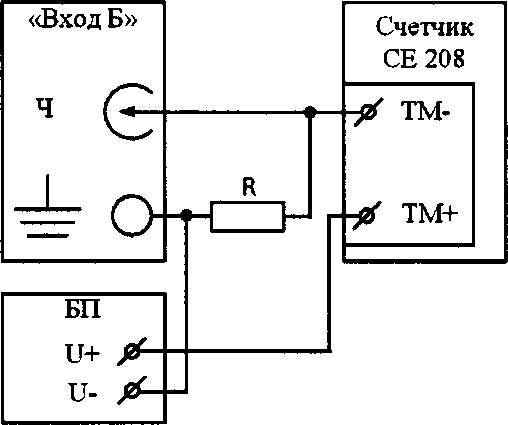

Рисунок 7.2 - Схема соединения для проверки точности хода часов.

Устанавливают на блоке питания напряжение 5 В.

Устанавливают частотомер в режим измерения длительности периода.

С помощью сервисной программы AdminTools и компьютера, используя связь через интерфейс, переводят счетчик в режим проверки точности хода часов, и измеряют период следования импульсов.

• 7.8.3 Погрешность хода часов Д7Ч с/сут. для счетчиков с протоколом SMP рассчитывают по формуле (7.11),

где Ти- период следования импульсов, мкс;

ЛТк - коррекция хода часов, считанная из счетчика, с/сут.

• 7.8.4 Погрешность хода часов А7Ч с/сут. для счетчиков с протоколом DLMS (СПОДЭС) рассчитывается по формуле (7.12)

86400-СГэ- Т_и)

где Тэ - эталонный период следования импульсов (1953,125 мкс);

Т_и - измеренный период следования импульсов, мкс;

Тк - коррекция хода часов, считанная из счетчика, с/сут;

• 7.8.5 Погрешность хода часов АТч, с/сут. для счетчиков с протоколом DLP, IEC рассчитывается по формуле (7.13)





  (7.13)

где Тэ - эталонный период следования импульсов (2000000 мкс);

Ти - измеренный период следования импульсов, мкс;

Тк - коррекция хода часов, считанная из счетчика, с/сут;

• 7.8.6 Счетчики считают выдержавшими испытания, если погрешность хода часов с учетом суточной коррекции не превышает ± 0,5 с/сут.

7.8 (Измененная редакция, Изм .№ 3)

• 7.9 Определение основных погрешностей при измерении показателей качества электрической энергии.

• 7.9.1 Определение основных погрешностей при измерении отрицательного и положительного отклонений напряжения, глубины провала напряжения, максимального значения напряжения при перенапряжении.

Считать, что основные погрешности при измерении отрицательного и положительного отклонений напряжения, глубины провала напряжения, максимального значения напряжения при перенапряжении, соответствуют нормам, если выполняются требования п. 7.7.8 в отношении точности измерения напряжений, поскольку пределы допускаемых основных погрешностей данных показателей качества, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения.

• 7.9.2 Определение основных погрешностей при измерении длительности провала напряжения, длительности перенапряжения, длительности прерывания напряжения.

Считать, что основные погрешности при измерении длительности провала напряжения, длительности перенапряжения, длительности прерывания напряжения соответствуют нормам, если выполняются требования п. 7.8, поскольку пределы допускаемых основных погрешностей данных показателей качества, нормированы исходя из пределов допускаемой погрешности хода часов.

7.9 (Введен дополнительно, Изм.№ 2)

8 Оформление результатов поверки

8.1 Результаты поверки вносят в протокол, форма которого приведена в приложе

• 8.2 Положительные результаты первичной поверки оформляют записью в соответствующем разделе формуляра, заверенной оттиском поверительного клейма установленной формы.

При проведении поверки на автоматизированной установке с распечаткой результатов поверки решение о признании пригодности счетчика принимают на основании визуального просмотра на мониторе установки или распечатки протокола поверки, выданной автоматизированной установкой.

Счетчик или измерительный блок и индикаторное устройство пломбируют оттиском поверительного клейма установленной формы на определенных для этого местах.

ПРИЛОЖЕНИЕ А

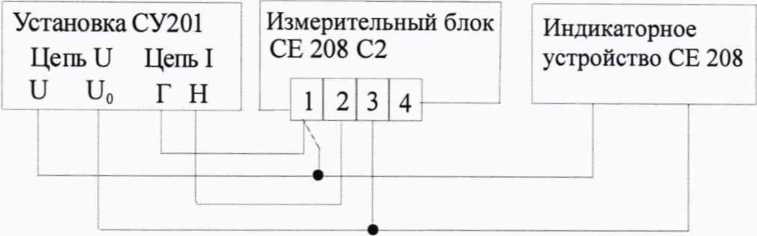

Схема подключения счетчика в корпусе С2 к установке СУ201 для определения погрешности при прохождении тока через фазную цепь тока

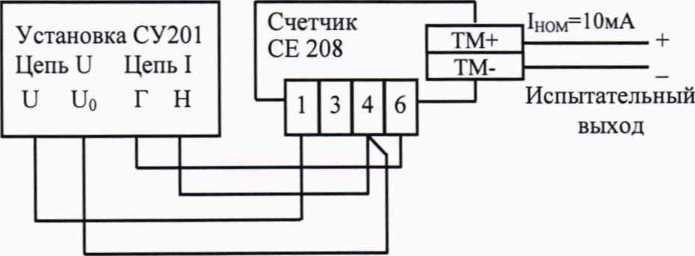

Схема подключения счетчика в корпусе С2 к установке СУ201 для определения погрешности при прохождении тока через нулевую цепь тока

Схема подключения счетчика в корпусе С2 к установке СУ201 для определения погрешности при прохождении тока через фазную и нулевую цепь тока

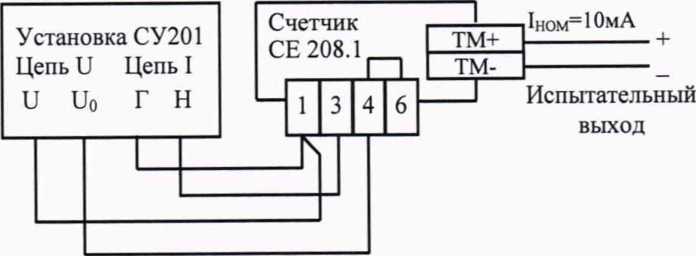

Схема подключения счетчика с одним измерительным элементом в корпусе С1 к установке СУ201 для определения погрешности при прохождении тока через фазную цепь тока

Примечание. Номера контактов нанесены на корпусе.

Схема подключения двухэлементного счетчика к установке СУ201 для определения погрешности при прохождении тока через цепь "фазы".

Схема подключения двухэлементного счетчика к установке СУ201 для определения погрешности при прохождении тока через цепь "нуля".

Схема подключения одноэлементного счетчика к установке СУ201 для определения погрешности при прохождении тока через цепь "фазы".

Номера контактов испытательного выхода для различных корпусов приведены в таблице А.1.

Таблица А. 1          ______________

ПРИЛОЖЕНИЕ Б

(обязательное)

(наименование организации, проводившей поверку)

Протокол поверки счетчика

Счетчик типа________________Год выпуска____________Изготовитель______________

Принадлежит_________________________________________

Основные технические характеристики по ТУ 4228-090-63919543 -2012

• - класс точности или предел допускаемой основной относительной погрешности_________

• - номинальное напряжение__________

• - номинальный ток______________________________________________________________

Дата предыдущей поверки_______________________________________________________

Поверочная установка типа_________________________№

свидетельство о поверке установки №______________от___________________20

срок действия до___________________20___г.; эталонный счетчик типа________________

№________________, предназначена для поверки счетчиков типа

класса точности______________________при соотношении основных относительных погрешностей эталонного и поверяемого счетчиков, не превышающем

Результаты поверки:

Внешний осмотр________________________________________________________

Проверка изоляционных свойств____________________________________________

Опробование и проверка правильности работы счетного механизма и испытательных выходов_______

Проверка отсутствия самохода_______________________________________________

Проверка порога чувствительности__

Результаты определения основной относительной погрешности:

Заключение___________

Поверку провел_____

ПРИЛОЖЕНИЕ В

Идентификационные данные программного обеспечения счетчиков

Таблица В.1

ПРИЛОЖЕНИЕ Г

(обязательное)

Одноступенчатый план выборочного контроля при нормальном, усиленном и ослабленном контроле

Таблица Г.1

Обозначения:

Д - Используют ближайший план выборочного контроля ниже стрелки. Если объем выборки больше объема партии или равен ему, выполняют 100%.

- Используют ближайший план выборочного контроля выше стрелки. Ас - Приемочное число.

Re - Браковочное число.

Примечание: Таблица Г.1 составлена при уровне контроля II, AQL = 1,5 % с использованием таблиц ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1 Планы выборочного контроля последовательных партий на основе приемлемого уровня качества»:

• - Таблица 1 - Коды объема выборки

• - Таблица 2-А - Одноступенчатые планы при нормальном контроле (основная таблица)

• - Таблица 2-В - Одноступенчатые планы при усиленном контроле (основная таблица)

• - Таблица 2-С - Одноступенчатые планы при ослабленном контроле (основная таблица) Приложение Г (Введено впервые, Изм. №3)
