Утверждаю Руководитель ГЦИСИ, Генеральный директор ОАО ФДТ'Ц «Реверс]»!»

Методика поверки. ДАТЧИКИ ГОРЮЧИХ И ТОКСИЧНЫХ ГАЗОВ СТАЦИОНАРНЫЕ APEX, SATELLITE XT «Honeywell Analytics Ltd.», Великобритания. ОЕИ Аналитика

Б.С.Пункевич

200 г.

ДАТЧИКИ ГОРЮЧИХ ИГОКЧТОШИХ ГАЗОВ АИАЧ,ИОДООНЫЕ

APEX,SXTELLITE XT

«Honeywell Analytics JLtd.»,E3cji и кооритан ия

ЫАГОдаДА ГОВЕИЧИ

1 ВВЕДЕНИЕ

Настоящая методика поверки распространяется на датчики горючих и токсичных газов стационарные APEX, SATELLITE XT производства фирмы «Honeywell Analytics Ltd.», Великобритания (далее - датчики) и устанавливает методику их первичной (при ввозе в страну, после ремонта) и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1. При проведении поверки выполняют следующие операции:

1. Внешний осмотр п. 7.1
2. Опробование п. 7.2

проверка общего функционирования п.

проверка нулевых показаний п.

3. Определение метрологических характеристик п. 7.3

определение основной погрешности п.

определение погрешности унифицированного токового выхода п.

проверка времени установления показаний п. 7.3.3

2.2. Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

3 СРЕДСТВА ПОВЕРКИ

3.1. При проведении поверки применяют средства, указанные в таблице 1.

Т а б л и ц а 1

Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (МХ) и основные технические характеристики средства поверки
7.2, 7.3	Термометр лабораторный ТЛ4 по ГОСТ 28498-90, диапазон измерений (0 - 50) ⁰С, цена деления 0,1⁰С
	Барометр-анероид БАММ - 1,ПГ ± 2гПа, 800-1060 гПа.
	Гигрометр психрометрический ВИТ-1 и ВИТ-2. ТУ 14307481.001-92, ПГ ± 6%
	Секундомер механический СМ-60 ТУ25-1819.0021-90
	Ротаметр РМ-А-0,063 УЗ, ТУ 25-02.070213-82 КТ4
	Источник постоянного напряжения Б5-7, (0-30) В, ГОСТ 19164-83
	Вольтметр цифровой В7-34, ТУ 2.710.010, ПГ±0,01 %
	Катушка электрического сопротивления Р331, ТУ 25-04.3368-78, КТ 0,01
	Магазин сопротивления Р4831, ТУ 25-04.3919-80, КТ 0,02
	Поверочный нулевой газ - воздух в баллонах под давлением по ТУ 6-21-5-85 (извещение № 5 от 05.08.1999 г.); азот особой чистоты в баллоне под давлением по ГОСТ 9392-74.
	Генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ в комплекте с ГСО-ПГС состава в баллонах под давлением по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности ± 5 %
	Термодиффузионный генератор ТДГ-01 по ШДЕК.418319.001 ТУ в комплекте с источниками микропотоков. Пределы допускаемой относительной погрешности ± 7 %
	Генератор хлора ГХ-120 по ТУ 4215-008-33184512-97. Пределы допускаемой относительной погрешности ± 7 %
	Генератор озона ГС-024 по ИРМБ.413332.001 ТУ. Пределы допускаемой относительной погрешности ± 7 %
	Газодинамическая установка ГДУ-34 г.Я.6434.00.00.000 РЭ для получения ПГС на основе фосгена. Пределы допускаемой относительной погрешности ± 10 %

Установка высшей точности УВТ-Ар для получения ПГС на основе арсина.

Пределы допускаемой относительной погрешности установки ± 5 %

Установка высшей точности УВТ-Ф, № 60-А-89, для получения ПГС на основе фосфина. Пределы допускаемой относительной погрешности ± 5 %

Газоаналитический комплекс «МОГАИ-6» для получения ПГС на основе цианистого водорода (№ 19858-00 в Госреестре СИ). Пределы допускаемой относительной погрешности комплекса ± 6 %

Установка динамическая ГДУ-3Л гЯ.6433.00.00.000 ТО для получения ПГС на основе диметиламина, триметиламина, диэтиламина, триэтиламина, гидразина. Пределы допускаемой относительной погрешности комплекса ± 6 %

Датчики APEX (электрохимические сенсоры)

ГСО-ПГС состава

NH3/воздух № 4921-2001, 7922-2001, NH₃/N₂ № 4277-88, 4280-88, СО/Ы2 № 3798-87, 3804-87, 3806-87, 3808-87, H2S/N2№ 8368-2003, 8369-2003, NO/N2 № 8374-2003, 8375-2003, О₂/ N2 № 3726-87, SO2/N2№ 8372-2003, H2/N2 № 3912-87, CO/N₂, , CH4 /воздух, С3Н8/воздух, С2Н4/воздух, С6Н14/воздух в баллонах под давлением по ТУ 6-162956-92, пределы допускаемой относительной погрешности аттестации ± (1 - 5) %

ГС в баллоне - B2H6/N2 ЭС Хд.2.706.136-ЭТ217, F2/N2 ЭС Хд.2.706.136-ЭТ220,

HBr/N2 ЭС Хд.2.706.136-ЭТ222, SiH4/N2 ЭС Хд.2.706.136-ЭТ224

Эталонные материалы ЭМ ВНИИМ состава С₅Н₁₂/ воздух, №№ 06.01.632, 06.01.633,

SF6/N2 № 06.01.920 по МИ 2590-2003, пределы допускаемой относительной погрешности аттестации ± (3 - 5) %

Источники микропотоков

ИХ1-ВН3 ЭС-Хд 2.706.139-ЭТ18

ИМ оксида пропилена ЭС 2.706.140-ЭТ58, ИМ-TEOS ЭС 2.706.140-ЭТ57, ИМ-тиофен ЭС 2.706.140-ЭТ59

ИМ брома, хлора, этиленоксида, хлористого водорода, фтористого водорода, винилхлорида по ИБЯЛ.4186319.013 ТУ

Датчики APEX (термокаталитические сенсоры)

ГСО-ПГС состава

Н-бутана № 4923-88, 4294-88, этана № 8971-2008, этилена № 6343-92, 6344-92, н-гексана № 5322-90, водорода № 3947-87, 3950-87, метана № 4272-88, пропана № 532390, 3970-87,

в баллонах под давлением по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности аттестации ± (1 - 5) %

ГС в баллоне - циклогексан/азот ЭС Хд.2.706.136-ЭТ233, этиленоксид/азот ЭС

Хд.2.706.136-ЭТ241, н-октан/азот ЭС Хд.2.706.136-ЭТ247, пропиленоксид/азот ЭС

Хд.2.706.136-ЭТ255, тетрагидрофуран/азот ЭС Хд.2.706.136-ЭТ256

Эталонные материалы ЭМ ВНИИМ состава аммиака № 06.01.717, бензола № 06.01.903, по МИ 2590-2003, пределы допускаемой относительной погрешности аттестации ± (3 - 5) %

Источники микропотоков

Датчики Satellite XT (электрохимические сенсоры)

ГСО-ПГС состава

NH3/воздух № 4921-2001, 7922-2001, NH₃/N₂ № 4277-88, СО/Ы2 № 3798-87, 3808-87, H2S/N2 № 8368-2003, 8369-2003, NO/N2 № 8374-2003, О2/ N2 № 3726-87, SO2/N2№ 8372-2003, H2/N2 № 3909-87, СО/Ы2 № 3798-87, 3808-87, NO₂/N₂№ 8370-2003 в баллонах под давлением по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности аттестации ± (1 - 5) %

ГС в баллоне - B2H6/N2 ЭС Хд.2.706.136-ЭТ217, CH3F/N2 ЭС Хд.2.706.136-ЭТ218,

1,2 дихлорэтилен/№ ЭС Хд.2.706.136-ЭТ-219, F2/N2 ЭС Хд.2.706.136-ЭТ220, GeH4/N2 ЭС Хд.2.706.136-ЭТ-221, HBr/N2 ЭС Хд.2.706.136-ЭТ222, NF3/N2 ЭС Хд.2.706.136-ЭТ-223, SiH4/N2 ЭС Хд.2.706.136-ЭТ224,

	Эталонные материалы ЭМ ВНИИМ состава С₅Н₁₂/ воздух, №№ 06.01.632, 06.01.633, SF6/N2 № 06.01.920 по МИ 2590-2003, пределы допускаемой относительной погрешности аттестации ± (3 - 5) %
	Источники микропотоков ИМ-HMDS ЭС Хд. 2.706.140-ЭТ56, , ИМ-триметилсилан ЭС Хд 2.706.140-ЭТ55 ИМ-TEOS ЭС 2.706.140-ЭТ57 ИМ брома, хлора, хлористого водорода, фтористого водорода по ИБЯЛ.4186319.013 ТУ
	Датчики Satellite XT (термокаталитические сенсоры) ГСО-ПГС состава Изобутана № 5905-91, н-бутана № 4923-88, 4294-88, этана № 8971-2008, этилена № 6343-92, 6344-92, н-гексана № 5322-90, водорода № 3947-87, 3950-87, метана № 427288, пропана № 5323-90, 3970-87, в баллонах под давлением по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности аттестации ± (1 - 5) %
	ГС в баллоне - ацетальдегид ЭС Хд.2.706.136-ЭТ225, ацетилен -ЭТ 226, 1,3-бутадиен -ЭТ227, 1-бутен - ЭТ228, цис-бутен-2 - ЭТ229, транс-бутен-2 - ЭТ230, изобутилен -ЭТ231, карбонил сульфид ЭС -ЭТ232, циклогексан -ЭТ233, циклопропан - ЭТ-234, диметиловый эфир - ЭТ235, диметилсульфид - ЭТ236, этиламин - ЭТ237, этилхлорид -ЭТ238, этилформиат - ЭТ239, этилмеркаптан -ЭТ240, этиленоксид - ЭТ241, сероводород - .138-ЭТ37, -ЭТ38, метиламин - ЭТ242, метилбромид - ЭТ243, метилхлорид - ЭТ244, метилмеркаптан - ЭТ245, н-нонан -ЭТ246, н-октан - ЭТ247, изопентан - ЭТ248, неопентан - ЭТ249, 1-пентен -ЭТ250, 1,2-пропиленоксид - ЭТ252, метилацетилен - ЭТ253, триметиламин - ЭТ254
	Эталонные материалы ЭМ ВНИИМ состава аммиак/ воздух, № 06.01.717, бензола № 06.01.903, оксида углерода № 06.01.628, н-пентана №№ 06.01.632, 06.01.633 по МИ 2590-2003, пределы допускаемой относительной погрешности аттестации ± (3 - 5) %
	Источники микропотоков

3.2. Допускается применение других средств, не приведенных в таблице 1, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.
3.3. Все средства поверки должны иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены следующие требования безопасности:

- требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.;

- сброс газа при поверке сигнализатора по ГСО-ПГС должен осуществляться за пределы помещения согласно «Правилам безопасности систем газораспределения и газопотребления» (ПБ12-529-03), утвержденным постановлением № 9 ГГТН РФ от 18.03.2003 г.;

- помещение должно быть оборудовано приточно-вытяжной вентиляцией;

- в помещении запрещается пользоваться открытым огнем и курить;

- к поверке допускаются лица, изучившие руководство по эксплуатации и прошедшие необходимый инструктаж.

5 УСЛОВИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

- температура окружающей среды: (20 ± 5) ^оС;
- относительная влажность окружающей среды: от 30 до 80 %;
- атмосферное давление: от 96 до 104 кПа.

6 ПОДГОТОВКА К ПОВЕРКЕ

6.1. Перед проведением поверки выполняют следующие подготовительные работы:

1) подготавливают датчик к работе в соответствии с технической документацией фирмы-изготовителя;
2) подготавливают к работе генераторы ГГС-03-03 и ТДГ-01 в соответствии с ШДЕК.418313.001 РЭ и ШДЕК.418319.001 РЭ, соответственно;
3) подготавливают к работе установки УВТ-Ар, УВТ-Ф, ГДУ-34, МОГАИ-6, ГДУ-3Л в соответствии с РЭ на них;
4) проверяют наличие и сроки действия паспортов ГСО-ПГС, ЭМ ВНИИМ в баллонах под давлением и источников микропотоков (ИМ);
5) перед проведением периодической поверки проводят регламентные работы, предусмотренные ТД фирмы-производителя.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие датчиков следующим требованиям:

- отсутствие внешних механических повреждений;

- соответствие комплектности датчиков технической документации;

- исправность органов управления, настройки;

- четкость надписей на лицевых панелях;

Датчики считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

7.2 Опробование

7.2.1. Проверка общего функционирования датчиков

Проверку производят при подаче напряжения питания и визуальном контроле работоспособности в соответствии с технической документацией изготовителя. Результаты проверки считают положительными, если не обнаружено обрыва (замыкания) цепей связи, что должно подтверждаться отсутствием сигнализации о неисправностях.

7.2.2. Проверка нулевых показаний.

Проверку проводят при подаче на датчики нулевого газа (в соответствии с Приложением Б) через ротаметр с расходом не более 1,0 дм³/мин в течение 2 мин. В том случае, если показания датчиков отличаются от нулевых, проводят их корректировку в соответствии с документацией изготовителя.

7.2.3. Результаты опробования считают положительными, если после включения и прогрева датчиков все технические тесты пройдены успешно и отсутствует информация об отказах и неисправностях.

7.3 Определение метрологических характеристик

7.3.1. Определение основной погрешности датчиков

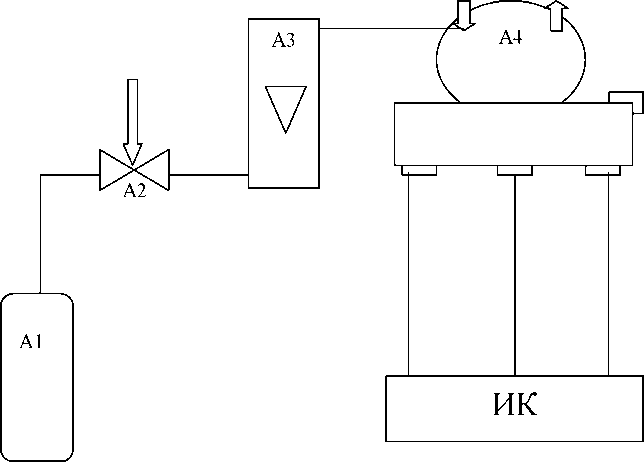

Собрать схему подключения согласно приложения Г.

Определение основной погрешности измерений проводится при поочередной подаче на датчики ПГС в следующей последовательности: 1- 2 - 3 - 2 - 1- 3. Подача ПГС осуществляется через ротаметр с расходом (1,0 ± 0,1) дм³/мин. Номинальные значения объемной доли определяемого компонента в ПГС приведены в Приложении Б.

Примечание - Поверка канала горючего газа осуществляется с использованием ПГС с тем компонентом, по которому был отградуирован соответствующий датчик.

7.3.1.1 Значение основной приведенной погрешности измерений рассчитывают по формуле:

Х - Х у = —---• 100

Хк

(1)

где Х_и - измеренное значение содержания определяемого компонента в ПГС

(% НКПР, % объемной доли или ppm);

Хд - действительное значение содержания определяемого компонента в ПГС (% НКПР, % объемной доли или ppm);

Хк — верхний предел диапазона измерений, в котором нормирована основная приведенная погрешность (% НКПР, % объемной доли или ppm).

7.3.1.2 Значение основной относительной погрешности, %, рассчитывают по формуле

Х - Х

• 100

(2)

и д

^д

Примечание - При поверке по каналу моносилана с использованием ПГС фосфина в воздухе (Приложение Б) значение Х₀ в формулах (1) и (2) (действительное значение объемной доли фосфина в ПГС) умножается на коэффициент К=16,6.

7.3.1.3. Результаты поверки считают положительными, если полученные значения основной погрешности не превышают пределов, указанных в Приложении В.

7.3.2. Определение основной погрешности датчиков по токовому выходу (4-20 мА)

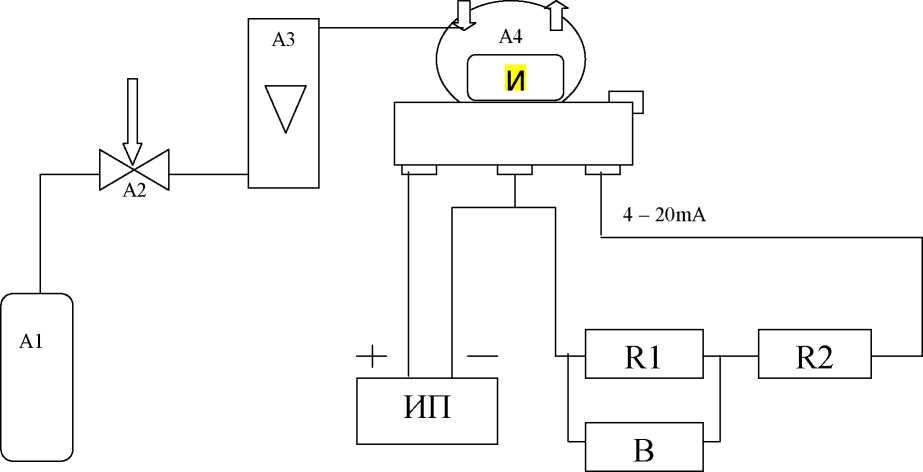

Собрать схему согласно приложению Г. Определение основной приведенной погрешности датчика по токовому выходу проводится при поочередной подаче ПГС № 1 и № 3. Подача ПГС осуществляется через ротаметр с расходом (1,0 ± 0,1) дм³/мин с измерением выходного токового сигнала. Номинальные значения объемной доли определяемого компонента в ПГС приведены в Приложении Б.

Значение основной приведенной погрешности рассчитывают по формуле 1, а значение концентрации, измеренное датчиком, Хи, рассчитывают по формуле

Хи = (Хк - Хо)* (1и - 1о)/ (1к - 1о) (3)

где Хк - концентрация, соответствующая концу диапазона измерений датчика (%, НКПР, ррт);

Хо - концентрация, соответствующая началу диапазона измерений датчика (%, НКПР, ррт);

1о - значение выходного токового сигнала, соответствующее концентрации Хо (мА);

1к - значение выходного токового сигнала, соответствующее Хк (мА);

1и - значение выходного токового сигнала, соответствующее Хизм. (мА);

7.3.2.3. Результаты поверки считают положительными, если полученные значения основной погрешности не превышают пределов, указанных в Приложении В.

7.3.3. Определение времени установления показаний датчика

Проверку проводят путем скачкообразного измерения концентрации определяемого компонента при подаче на датчик ПГС №2. С помощью секундомера измеряют время от момента подачи ПГС до момента установления показаний, равного 90% от установившегося постоянного значения (Т90).

Время установления показаний Т₉₀ приведено в технической документации на прибор.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1. При проведении поверки датчиков составляют протокол результатов поверки, форма которого приведена в Приложении А.
8.2. Датчики, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации.
8.3. Положительные результаты поверки оформляют свидетельством о поверке установленной формы согласно ПР 50.2.006-94.
8.4. При отрицательных результатах поверки эксплуатацию датчиков запрещают и выдают извещение о непригодности установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности.

ПРИЛОЖЕНИЕ А

(Рекомендуемое)

Протокол поверки датчика концентрации № __________

Тип: ___________________________________

Зав.номер: ___________________

Диапазон измерений: __________________

ПГ ____________

Принадлежность СИ: __________________________________

ИНН: ____________________________

Место проведения поверки: _________________________________

Используемая НД:

Условия поверки:

Тв,°С

Атм.давл.,кПа

Отн.влажн.воздуха,%

Средства поверки:

	Наименование (эталона)	Тип	Зав. №	Дата поверки	ПГ, КТ
1.
2.
3.
4.
5.

Внешний осмотр: Вывод:

Опробование: Вывод:

Проверка нулевых показаний: Вывод:

Определение метрологических характеристик:

№ п.п.	Определяемый компонент	Действительное значение ГСО -ПГС Хд, (% об.д., НКПР, ppm)	Показания датчика		Допустимая погрешность, (%)	Значение приведенной, относительной погрешности, полученное при поверке, %
№ п.п.	Определяемый компонент	Действительное значение ГСО -ПГС Хд, (% об.д., НКПР, ppm)	1и, (мА)	Хи, (% об.д., НКПР, ppm)	Допустимая погрешность, (%)
1
2
3
4
5

Вывод:

Определение времени установления показаний датчика: Вывод:

Общий вывод: ________________

Поверитель: _________________

Дата поверки: (Фамилия инициалы)

ПРИЛОЖЕНИЕ Б

(справочное)

Таблица Б.1 - Средства поверки электрохимических датчиков Apex (взрывозащищенное исполнение)

Определяемый компонент			Диапазон показаний (номиналь ный), млн^-1	Диапазон измерени _{й, млн}^-1	Содержание определяемого компонента в ПГС, млн-1			Источник получения ПГС (см.примечание к таблице)
					ПГС	ПГС	ПГС
					№ 1	№ 2	№ 3
AsH3	Arsine (3	Арсин	0 - 0,20	0 - 0,05	ПНГ	0,025	0,045	Установка высшей
	El.)			0,05-0,20	_*	0,125	0,185	точности УВТ-Ар
B2H6	Diborane	Дибора	0 - 0,40	0- 0,10	ПНГ	0,05	0,09	Генератор ГГС-03-03 с ГС
		н		0,10-0,40		0,25	0,37	диборан/азот в баллоне-ЭС** Хд.2.706.136-ЭТ217
NH3	Ammonia	Аммиа	0 - 50	0- 30	ПНГ	15	27	Генератор ГГС-03-03 с
	(50 ppm)	к		30 - 50		40	48	ГСО МИз/азот № 4277-88 по ТУ 6-16-2956-92
NH3	Ammonia	Аммиа	0 - 100	0- 30	ПНГ	15	27	- «-
	(100 ppm)	к		30- 100		65	93
NH3	Ammonia	Аммиа	0 - 400	0- 30	ПНГ	15	27	Генератор ГГС-03-03 с
	(400 ppm)	к		30 - 400		215	363	ГСО МЫ₃/азот № 4280-88 по ТУ 6-16-2956-92
NH3	Ammonia	Аммиа	0 - 1000	0- 300	ПНГ	150	270	ГСО МЮ/воздух
	(1000	к		300 -1000		650	930	№ 4921-2001, 7922-2001 по
	ppm)							ТУ 6-16-2956-92
BF3	Boron	Трифто	0- 4,0...	0- 1,0	ПНГ	0,5	0,9	Генератор ТДГ-01 с ИМ
	Trifluorid	рид		1,0 - 4,0		2,5	3,7	трифторид бора -ЭС**-
	e	бора						Хд 2.706.139-ЭТ18
Br2	Bromine	Бром	0 -0,40	0- 0,10	ПНГ	0,05	0,09	Генератор ТДГ-01 с ИМ
				0,10-0,40		0,25	0,37	брома по ИБЯЛ.418319.013 ТУ
CO	Carbon	Оксид	0-100	0-20	ПНГ	10	18	ГСО CO/азот № 3798-87,
	Monoxide	углерод		20-100		60	92	3804-87
		а						ТУ 6-16-2956-92
CO	Carbon	Оксид	0-200	0-20	ПНГ	10	18	ГСО ГО/азот № 3798-87,
	Monoxide	углерод		20-200		110	182	3806-87
		а						ТУ 6-16-2956-92
CO	Carbon	Оксид	0-500	0-20	ПНГ	10	18	ГСО ГО/азот № 3798-87,
	Monoxide	углерод		20-500		260	452	3808-87
		а						ТУ 6-16-2956-92
CI2	Chlorine	Хлор	0- 2,0	0- 1,0	ПНГ	0,5	0,9	Генератор ТДГ-01 с ИМ
				1,0-2,0		1,5	1,9	хлора по ИБЯЛ.418319.013 ТУ
CI2	Chlorine	Хлор	0- 5,0	0- 1,0	ПНГ	0,5	0,9	- «-
				1,0-5,0		3,0	4,6
CI2	Chlorine	Хлор	0- 15	0- 5	ПНГ	2,5	4,5	- «-
				5-15		10	14
C2H4O	Ethylene	Оксид	0- 4,0	0- 1,0	ПНГ	0,5	0,9	Генератор ТДГ-01 с ИМ
	oxide	этилена		1,0-4,0		2,5	3,7	этиленоксида по ИБЯЛ.418319.013 ТУ
F2	Fluorine	Фтор	0- 4,0	0- 1,0	ПНГ	0,5	0,9	Генератор ГГС-03-03 с ГС
				1,0-4,0		2,5	3,7	фтор/азот в баллоне- ЭС Хд.2.706.136-ЭТ220
H2	Hydrogen	Водоро	0-1000	0-1000	ПНГ	500	900	Генератор ГГС-03-03 с
	(1 %)	^д						ГСО Н2/азот № 3912-87 по ТУ 6-16-2956-92

HBr	Hydrogen Bromide	Бромист ый водород	0 - 12,0	0- 1,0 1,0 - 12,0	ПНГ	0,5 6,5	0,9 10,9	Генератор ГГС-03-03 с ГС HBr /азот в баллоне- ЭС Хд.2.706.136-ЭТ222
HCI	Hydrogen	Хлорис	0- 20	0- 10	ПНГ	5	9	Генератор ТДГ-01 с ИМ
	Chloride	тый		10 - 20		15	19	хлористого водорода по
		водоро д						ИБЯЛ.418319.013 ТУ
HCN	Hydrogen	Цианист	0- 20	0- 10	ПНГ	5	9	Газоаналитический
	Cyanide	ый водород		10 - 20		15	19	комплекс «МОГАИ-6»
HF	Hydrogen	Фторис	0 - 12,0	0- 1,0	ПНГ	0,5	0,9	Генератор ТДГ-01с ИМ
	Fluoride	тый		1,0 - 12,0		6,5	10,9	фтористого водорода по
		водоро д						ИБЯЛ.418319.013 ТУ
H2S	Hydrogen	Серово	0 - 20	0- 10	ПНГ	5	9	ГСО H2S/азот
	Sulfide	дород		10 - 20		15	19	№ 8368-2003 по ТУ 6 16-2956-92
H2S	Hydrogen	Серово	0 - 50	0- 10	ПНГ	5	9	ГСО H2S/азот
	Sulfide	дород		10 - 50		30	46	№ 8368-2003, 8369-2003 ТУ 6-16-2956-92
H2S	Hydrogen	Серово	0 - 100	0- 10	ПНГ	5	9	ГСО H2S/азот
	Sulfide	дород		10 - 100		55	91	№ 8368-2003, 8369-2003 ТУ 6-16-2956-92
NO	Nitric	Оксид	0 - 100	0- 10	ПНГ	5	9	ГСО NQ/азот №№ 8374-
	Oxide	азота		10 -100		55	91	2003, 8375-2003 по ТУ 6 16-2956-92
O2	Oxygen	Кислор	0- 21,0	0- 5,0	ПНГ	2,5	4,6	ГСО О2/азот № 3726-87 по
		од	% (об.)	5,0-21,0 % (об.)		13	19,4	ТУ 6-16-2956-92
O3	Ozone	Озон	0 - 0,40	0- 0,10	ПНГ	0,05	0,09	Генератор озона ГС-024
				0,10-0,40		0,25	0,37
COCI2	Phosgene	Фосген	0 - 0,40	0- 0,10	ПНГ	0,05	0,09	Установка ГДУ-34
				0,10-0,40		0,25	0,37
PH3	Phosphine	Фосфи	0 - 1,20	0- 0,10	ПНГ	0,05	0,09	Установка газодинамическая
	(2 El.)	н		0,10-1,20		0,65	1,09	высшей точности УВТ-Ф
СзНбО	Propy	Оксид	0- 8,0	0- 1,0	ПНГ	0,5	0,9	Генератор ТДГ-01 с ИМ
	lene	пропилен		1,0-4,0		2,5	3,7	оксида пропилена - ЭС
	oxide	а						2.706.140-ЭТ58
SiH4	Silane	Силан	0- 20	0- 20	ПНГ	10	18	Генератор ГС SiH₄/азот в баллоне - ЭС Хд.2.706.136-ЭТ224
S02	Sulfur	Диокси	0- 8,0	0- 5,0	ПНГ	2,5	4,5	ГСО SО2/азот № 8372-2003
	Dioxide	д серы		5,0 -8,0		6,5	7,7	по
								ТУ 6-16-2956-92
S02	Sulfur	Диокси	0- 15,0	0- 5,0	ПНГ	2,5	4,5	ГСО SО₂/азот № 8372-2003
	Dioxide	д серы		5,0 -15,0		10,0	14,0	по
								ТУ 6-16-2956-92
SF6	Sulfur	Гексаф	0 - 4000	0-1000	ПНГ	500	900	ГС SF₆/азот - есть ЭМ
(элега	Hexafluor	торид		1000-4000		2500	3700	06.01.920, переводятся в ГСО
з)	ide	серы
TEOS	Tetraethyl	Тетраэти	0- 40	0- 5	ПНГ	2,5	4,5	Генератор ТДГ-01 с ИМ
	Orthosilic	лортосил		5-20		12,5	18,5	TEOS-ЭС 2.706.140-ЭТ57
	ate	икат
C2H3CI	Vinyl	Винилх	0- 4,0	0- 1,0	ПНГ	0,5	0,9	Генератор ТДГ-01с ИМ
	Chloride	лорид		1,0- 4,0		2,5	3,7	винилхлорида по ИБЯЛ.418319.013 ТУ
C2H3		Тиофен	0 - 40	0- 10	ПНГ	5	9	Генератор ТДГ-01 с ИМ
CI		(тетраг		10- 40		25	37	тиофена -ЭС 2.706.140-
		идроти офен)						ЭТ59
Примечания
1. *ПНГ- поверочный нулевой газ - воздух марки Б в баллонах под давлением, выпускаемый по ТУ

6-21-5-82.

2. ** - ЭС - эталон сравнения: газовая смесь в баллоне или источник микропотоков газов и паров ИМ.
3. Тип генератора с ИМ -термодиффузионный: генератор термодиффузионный ТДГ-01 по ШДЕК.418319.001 ТУ (№ 19454-05 в Госреестре РФ).
4. Тип генератора с ГС в баллонах - разбавительный: генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 19351-05 в Госреестре РФ).
5. Генератор озона ГС-024 ИРМБ.413332.001 ТУ (№ 23505-02 в Госреестре РФ).
6. Перечень установок, используемых для получения ПГС:

- газоаналитический комплекс «МОГАИ-6» ИРМБ.413426.001 РЭ (№ 19858-00 в Госреестре РФ) для получения ПГС на основе HCN;
- установка газодинамическая высшей точности УВТ-Ф для получения ПГС на основе PH3 (регистрационный № 60-А-89);
- динамическая установка ГДУ-3Л гЯ.6433.00.00.000 ТО для получения ПГС на основе диметиламина, триметиламина, диэтиламина, триэтиламина, гидразина;
- установка высшей точности УВТ-Ар для получения ПГС на основе AsH3 (регистрационный № 59-А-89);
- газодинамическая установка ГДУ-34 гЯ6434.00.00.000 РЭ (№ 20616-00 в Госреестре РФ) для получения ПГС на основе COCI2;

7. Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

Поверка с использованием эталонов сравнения ЭС проводится во ФГУП «ВНИИМ им. Д.И.Менделеева».

Таблица Б.2 - Средства поверки электрохимических датчиков Satellite ХТ ( . без взрывозащиты)

Определяемый компонент			Диапазон показаний (номинал ьный), млн^-1	Диапазон измерени й, млн^-1	Содержание определяемого компонента в ПГС, млн-1			Источник получения ПГС (см.примечание к таблице)
Определяемый компонент			Диапазон показаний (номинал ьный), млн^-1	Диапазон измерени й, млн^-1	ПГС № 1	ПГС № 2	ПГС № 3	Источник получения ПГС (см.примечание к таблице)
3MS	Trimethylsi	Тримет	0 - 20...	0 - 20...	ПНГ	10	18	Генератор ТДГ-01 с ИМ
	lane	ил-			_*			триметилсилана -ЭС**-
		силан						Хд 2.706.140-ЭТ55
AsH3	Arsine (3	Арсин	0 - 1,00	0- 0,10	ПНГ	0,05	0,09	Установка высшей
	El.)			0,10-1,00		0,55	0,91	точности УВТ-Ар
AsH3	Arsine (2	Арсин	- «-	- «-	ПНГ	0,05	0,09	- «-
	El.)					0,55	0,91
AsH3	Arsine (2 El.)	Арсин	0- 10	0 - 10	ПНГ	5	9	- «-
B2H6	Diborane	Дибора	0 - 1,00	0- 0,10	ПНГ	0,05	0,09	Генератор ГГС-03-03 с
		н		0,10-1,00		0,55	0,91	ГС диборан/азот в баллоне- ЭС Хд.2.706.136-ЭТ217
Br2	Bromine	Бром	0 - 5,00	0- 0,10	ПНГ	0,05	0,09	Генератор ТДГ-01 с ИМ
				0,10-5,00		2,55	4,51	брома по ИБЯЛ.418319.013 ТУ
CH3F	Methyl	Метил-	0- 0,500	0-0,500	ПНГ	0,25	0,45	ГС CH3F/азот в баллоне-
	Fluoride	фторид	% (об.)	% (об.)				ЭС Хд.2.706.136-ЭТ218
CI2	Chlorine	Хлор	0 - 5,00	0- 0,30	ПНГ	0,15	0,27	Генератор ТДГ-01 с ИМ
				0,30-5,00		2,65	4,53	хлора по ИБЯЛ.418319.013 ТУ
CO	Carbon	Оксид	0-500	0-20	ПНГ	10	18	ГСО СО/азот № 3798-87,
	Monoxide	углерод		20-500		260	452	3808-87

		а						ТУ 6-16-2956-92
COCI2	Phosgene	Фосген	0 - 1,00	0- 0,10	ПНГ	0,05	0,09	Установка ГДУ-34
				0,10-1,00		0,55	0,91
DCE	Di-chloro-	1,2	0 - 1000	0- 15	ПНГ	7,5	13,5	Генератор ГГС-03-03 с
1,2	ethylene	дихлор-		15 - 1000		507,5	901,5	ГС 1,2 дихлорэтилен
	1,2	этилен						/азот в баллоне-ЭС Хд.2.706.136-ЭТ219
F2	Fluorine	Фтор	0 - 5,00	0- 0,10	ПНГ	0,05	0,09	Генератор ГГС-03-03 с
				0,10-5,00		2,55	4,51	ГС фтор/азот в баллоне- ЭС Хд.2.706.136-ЭТ220
F2	Fluorine	Фтор	0 - 30	0 - 30	ПНГ	15	27	- «-
GeH4	Germane	Гидрид	0- 5,0	0- 2,0	ПНГ	1,0	1,8	Генератор ГГС-03-03 ГС
		герман		2,0- 5,0		3,5	4,7	Ge^/азот в баллоне- ЭС
		ия						Хд.2.706.136-ЭТ221
H2	Hydrogen	Водоро	0- 1,000	0- 1,000	ПНГ	0,5	0,9	ГСО Н2/азот № 3909-87
	(1 %)	д		% (об.)				ТУ 6-16-2956-92
H2S	Hydrogen	Серово	0 - 100	0- 10	ПНГ	5	9	ГСО ffiS/азот
	Sulfide	дород		10 - 100		55	91	№ 8368-2003, 8369-2003 ТУ 6-16-2956-92
H2S	Hydrogen	Серово	0 - 30,0	0- 2,0	ПНГ	1,0	0,8	ГСО ffiS/азот № 8368-
	Sulfide	дород		2,0- 30,0		16,0	27,2	2003, 8369-2003 ТУ 6-16-
	(org.)							2956-92
HBr	Hydrogen	Бромист	0 - 30,0	0- 1,0	ПНГ	0,5	0,9	Генератор ГГС-03-03 с
	Bromide	ый		1,0- 30,0		15,5	27,1	ГС HBr /азот в баллоне-
		водород						ЭС Хд.2.706.136-ЭТ222
HCI	Hydrogen	Хлорис	0 - 30,0	0- 3,0	ПНГ	1,5	2,7	Генератор ТДГ-01 с ИМ
	Chloride	тый		3,0- 30,0		16,5	27,3	хлористого водорода по
		водоро д						ИБЯЛ.418319.013 ТУ
HCI	Hydrogen	- «-	0 - 30,0	0- 3,0	ПНГ	1,5	2,7	- «-
	Chloride (tropic)			3,0- 30,0		16,5	27,3
HCN	Hydrogen	Цианист	0 - 30,0	0- 1,0	ПНГ	0,5	0,9	Газоаналитический
	Cyanide	ый водород		1,0- 10,0		5,5	9,1	комплекс «МОГАИ-6»
HF	Hydrogen	Фторис	0 - 10,0	0- 1,0	ПНГ	0,5	0,9	Генератор ТДГ-01с ИМ
	Fluoride	тый		1,0- 10,0		5,5	9,1	фтористого водорода по
		водоро д						ИБЯЛ.418319.013 ТУ
HMDS	Hexamethy	Гексам	0 - 500	0- 20	ПНГ	10	18	Генератор ТДГ-01 с ИМ
	ldisilazane	етилдис		20 - 500		260	452	HMDS -ЭС Хд 2.706.140-
		илазан						ЭТ56
N2H4	Hydrazine	Гидраз	0 - 1,00	0- 0,1	ПНГ	0,05	0,09	Установка ГДУ-3Л
		ин		0,1-1,00		0,55	0,92
NF3	Nitrogen	Трифто	0 - 50,0	0- 5,0	ПНГ	2,5	4,5	Генератор ГГС-03-03с ГС
	Trifluoride	рид		5,0-50,0		27,5	45,5	№3/азот в баллоне - ЭС
		азота						Хд.2.706.136-ЭТ223
NH3	Ammonia	Аммиа	0 - 100	0- 30	ПНГ	15	27	Генератор ГГС-03-03 с
	(100 ppm)	к		30 - 100		65	93	ГСО МИ3/азот № 4277-88 по ТУ 6-16-2956-92
NH3	Ammonia	Аммиа	0 - 1000	0- 300	ПНГ	150	270	ГСО НИЛ/воздух
	(1000 ppm)	к		300 -1000		650	930	№ 4921-2001, 7922-2001 по ТУ 6-16-2956-92
NO	Nitric	Оксид	0 - 250	0- 20	ПНГ	10	18	ГСО NQ/азот № 8374-
	Oxide	азота		20 -250		135	227	2003 по 8375-2003 по ТУ 6-16-2956-92
N02	Nitrogen	Диокси	0- 25,0	0- 1,0	ПНГ	0,5	0,9	ГСО ^/азот № 8370-
	Dioxide	д азота		1,0-25,0		13,0	22,6	2003 по ТУ 6-16-2956-92

O2	Oxygen	Кислор од	0 - 25,0	0 - 5,0 5,0-25,0 % (об.)	ПНГ	2,5 15,0	4,5 23,0	ГСО О2/азот № 3726-87 по ТУ 6-16-2956-92
O3	Ozone	Озон	0 - 1,00	0- 0,1 0,1-1,00	ПНГ	0,05 0,55	0,09 0,92	Генератор озона ГС-024
O3	Ozone	Озон	0 - 1,00	0- 0,1 0,1-1,00	ПНГ	0,05 0,55	0,09 0,92	- «-
PH3	Phosphine (3 El.)	Фосфи н	0 - 1,00	0- 0,1 0,1-1,00	ПНГ	0,05 0,55	0,09 0,92	Установка газодинамическая высшей точности УВТ-Ф
PH3	Phosphine (2 El.)	Фосфи н	0 - 1,00	0- 0,1 0,1-1,00	ПНГ	0,05 0,55	0,09 0,92	- «-
SF6	Sulfur Hexafluorid e	Гексаф торид серы	0- 0,500	0-0,100 0,100-0,200 % (об.)	ПНГ	0,05 0,15	0,09 0,19	ГС SF₆/азот - есть ЭМ 06.01.920 по МИ 2590-2008, (переводятся в ГСО)
SiH4	Silane	Силан	0 - 50,0	0 - 50,0	ПНГ	25,0	45,0	Генератор ГГС-03-03 с ГС SiH₄/азот в баллоне - ЭС Хд.2.706.136-ЭТ224
S02	Sulfur Dioxide	Диокси д серы	0- 25,0	0- 5,0 5,0 -25,0	ПНГ	2,5 15,0	4,5 23,0	ГСО SО2/азот № 8372 2003 по ТУ 6-16-2956-92
TEOS	Tetraethyl Orthosilicat e	Тетраэт илортос иликат	0- 100	0- 5 5-20	ПНГ	2.5 12.5	4.5 18.5	Генератор ТДГ-01 с ИМ TEOS-ЭС 2.706.140-ЭТ57
Примечание: 1. ПНГ - поверочный нулевой газ - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82. 2. * - ЭС - эталон сравнения: газовая смесь в баллоне или источник микропотоков газов и паров ИМ. 3. Тип генератора с ИМ -термодиффузионный: генератор термодиффузионный ТДГ-01 по ЩДЕК.418319.001 ТУ (№ 19454-05 в Госреестре РФ). 4. Тип генератора с ГС в баллонах - разбавительный: генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 19351-05 в Госреестре РФ). 5. Генератор озона ГС-024 ИРМБ.413332.001 ТУ (№ 23505-02 в Госреестре РФ). 6. Перечень установок, используемых для получения ПГС: - газоаналитический комплекс «МОГАИ-6» ИРМБ.413426.001 РЭ (№ 19858-00 в Госреестре РФ) для получения ПГС на основе HCN; - установка газодинамическая высшей точности УВТ-Ф для получения ПГС на основе PH3 (регистрационный № 60-А-89); - динамическая установка ГДУ-3Л гЯ.6433.00.00.000 ТО для получения ПГС на основе диметиламина, триметиламина, диэтиламина, триэтиламина, гидразина; - установка высшей точности УВТ-Ар для получения ПГС на основе AsH₃ (регистрационный № 59-А-89); - газодинамическая установка ГДУ-34 гЯ6434.00.00.000 РЭ (№ 20616-00 в Госреестре РФ) для получения ПГС на основе COCI2; 7. Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.
Поверка с использованием эталонов сравнения ЭС проводится во ФГУП «ВНИИМ им. Д.И.Менделеева».

Таблица Б.3 - Средства поверки термокаталитических датчиков APEX и Satellite XT

№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)	Диапазон измерений объемной доли определяем ого компонента , %	Объемная доля определяемого компонента в ПГС, % (пределы допускаемого отклонения ± 10 %)			Источник получения ПГС для поверки
№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)		ПГС № 1	ПГС № 2	ПГС № 3
1	-	+	acetaldehyde	ацетальдегид	от 0 до 2	ПНГ	1,0	1,8	ЭС Хд.2.706.136- ЭТ225
2	-	+	acetic acid	уксусная кислота	от 0 до 2	ПНГ	1,0	1,8	Хд 1.456.445 МИ
3	-	+	acetic anhydride	уксусный ангидрид	от 0 до 1	ПНГ	0,5	0,9	Хд 1.456.445 МИ
4	+	+	acetone	ацетон	от 0 до 1,25	ПНГ	0,6	1,1	Хд 1.456.445 МИ
5	-	+	acetylene	ацетилен	от 0 до 1,15	ПНГ	0,6	1,0	ЭС Хд.2.706.136- ЭТ226
6	+	+	ammonia	аммиак	от 0 до 7,5	ПНГ	3,8	6,8	ЭМ 06.01.717
7	-	+	aniline	анилин	от 0 до 0,6	ПНГ	0,3	0,5	Хд 1.456.445 МИ
8	+	+	benzene	бензол	от 0 до 0,6	ПНГ	0,3	0,5	ЭМ 06.01.903
9	-	+	1,3-butadiene	1,3-бутадиен	от 0 до 0,7	ПНГ	0,4	0,6	ЭС Хд.2.706.136- ЭТ227
10	-	+	iso-butane	изобутан	от 0 до 0,65	ПНГ	0,3	0,6	ГСО 5905-91
11	+	+	n-butane	н-бутан	от 0 до 0,7	ПНГ	0,4	0,6	ГСО 4293-88, 4294-88
12	-	+	1-butene	1-бутен (C4H8)	от 0 до 0,8	ПНГ	0,4	0,7	ЭС Хд.2.706.136- ЭТ228
13	-	+	cis-butene-2	цис-бутен-2 (C4H8)	от 0 до 0,85	ПНГ	0,4	0,8	ЭС Хд.2.706.136- ЭТ229
14	-	+	trans-butene-2	транс-бутен-2 (C4H8)	от 0 до 0,85	ПНГ	0,4	0,8	ЭС Хд.2.706.136- ЭТ230
15		+	iso-butyl alcohol	изобутиловый спирт (2-бутанол)	от 0 до 0,95	ПНГ	0,5	0,9	Хд 1.456.445 МИ
16	+	+	n-butyl alcohol	н-бутиловый спирт (1-бутанол)	от 0 до 0,85	ПНГ	0,4	0,8	Хд 1.456.445 МИ
17		+	tert-butyl alcohol	терт-бутиловый спирт (2-метил-2-пропанол)	от 0 до 0,9	ПНГ	0,5	0,8	Хд 1.456.445 МИ
18		+	iso-butylene	изобутилен (2-метил-1-пропен)	от 0 до 0,8	ПНГ	0,4	0,7	ЭС Хд.2.706.136- ЭТ231
19		+	n-butyric acid	C4H8O2, масляная кислота (1-бутен-1,4-диол)	от 0 до 1,1	ПНГ	0,6	1,0	Хд 1.456.445 МИ
20	-	+	carbon monoxide	оксид углерода	от 0 до 5,45	ПНГ	2,7	4,9	ЭМ 06.01.628
21		+	carbonyl sulfide	карбонил сульфид (углерод сульфидоксид)	от 0 до 3,25	ПНГ	1,6	2,9	ЭС Хд.2.706.136- ЭТ232
22	-	+	chlorobenzene	хлорбензол	от 0 до 0,7	ПНГ	0,4	0,6	Хд 1.456.445 МИ
23	+	+	cyclohexane	циклогексан	от 0 до 0,6	ПНГ	0,3	0,5	ЭС Хд.2.706.136- ЭТ233
24	-	+	cyclopropane	циклопропан	от 0 до 1,2	ПНГ	0,6	1,1	ЭС Хд.2.706.136- ЭТ234

№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)	Диапазон измерений объемной доли определяем ого компонента , %	Объемная доля определяемого компонента в ПГС, % (пределы допускаемого отклонения ± 10 %)			Источник получения ПГС для поверки
№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)		ПГС № 1	ПГС № 2	ПГС № 3
25	-	+	n-decane	н-декан	от 0 до 0,35	ПНГ	0,2	0,3	Хд 1.456.445 МИ
26	-	+	diethyl ether	диэтиловый эфир	от 0 до 0,85	ПНГ	0,4	0,8	Хд 1.456.445 МИ
27	-	+	di(iso-propyl) ether	диизопропилов ый эфир	от 0 до 0,5	ПНГ	0,3	0,5	Хд 1.456.445 МИ
28	-	+	dimethyl butane	диметилбутан	от 0 до 0,65	ПНГ	0,3	0,6	-
29	-	+	dimethyl ether	диметиловый эфир	от 0 до 1,35	ПНГ	0,7	1,2	ЭС Хд.2.706.136- ЭТ235
30	-	+	dimethyl sulfide	диметилсульфи д	от 0 до 1,1	ПНГ	0,6	1,0	ЭС Хд.2.706.136- ЭТ236
31	-	+	1,4-dioxane	1,4-диоксан	от 0 до 0,95	ПНГ	0,5	0,9	Хд 1.456.445 МИ
32	+	+	ethane	этан	от 0 до 1,25	ПНГ	0,6	1,1	ГСО 8971-2008
33	+	+	ethyl acetate	этилацетат	от 0 до 1,1	ПНГ	0,6	1,0	Хд 1.456.445 МИ
34	+	+	ethyl alcohol	этиловый спирт	от 0 до 1,55	ПНГ	0,8	1,4	Хд 1.456.445 МИ
35	-	+	ethyl amine	этиламин	от 0 до 1,34	ПНГ	0,7	1,2	ЭС Хд.2.706.136- ЭТ237
36	-	+	ethyl benzene	этилбензол	от 0 до 1	ПНГ	0,3	0,5	Хд 1.456.445 МИ
37	-	+	ethyl bromide	этилбромид	от 0 до 3,35	ПНГ		3,0	Хд 1.456.445 МИ
38	-	+	ethyl chloride	этилхлорид	от 0 до 1,8	ПНГ	0,9	1,6	ЭС Хд.2.706.136- ЭТ238
39	-	+	ethyl formate	этилформиат	от 0 до 1,35	ПНГ	0,7	1,2	ЭС Хд.2.706.136- ЭТ239
40	-	+	ethyl mercaptan	этилмеркаптан (этантиол)	от 0 до 1,4	ПНГ	0,7	1,3	ЭС Хд.2.706.136- ЭТ240
41	-	+	ethyl methyl ether	метилэтиловый эфир	от 0 до 1	ПНГ	0,5	0,9	-
42	+	+	methyl ethyl ketone	метилэтилкето н (2-бутанон)	от 0 до 0,95	ПНГ	0,5	0,9	Хд 1.456.445 МИ
43	+	+	ethylene	этилен	от 0 до 1,15	ПНГ	0,6	1,0	ГСО 6343-92, 6344-92
44		+	ethylene dichloride	Этилен дихлорид (1,2-дихлорэтан)	от 0 до 3,1	ПНГ	1,6	2,8	Хд 1.456.445 МИ
45	+	+	ethylene oxide	этиленоксид	от 0 до 1,3	ПНГ	0,7	1,2	ЭС Хд.2.706.136- ЭТ241
46	-	+	iso-heptane	изогептан (2-метилгексан)	от 0 до 0,55	ПНГ	0,3	0,5	-
47	+	+	n-heptane	н-гептан	от 0 до 0,55	ПНГ	0,3	0,5	Хд 1.456.445 МИ
48	-	+	iso-hexane	изо-гексан	от 0 до 0,58	ПНГ	0,3	0,5	-
49	+	+	n-hexane	н-гексан	от 0 до 0,5	ПНГ	0,3	0,5	ГСО 5322-90
50	-	+	hydrazine	гидразин N2H4	от 0 до 2,35	ПНГ	1,2	2,1	Хд 1.456.445 МИ
51	+	+	hydrogen	водород	от 0 до 2	ПНГ	1,0	1,8	ГСО 3947-87, 3950-87
52		+	hydrogen sulfide	сероводород	от 0 до 2	ПНГ	1,0	1,8	ЭС Хд.2.706.138- ЭТ37, Хд.2.706.138- ЭТ38
53	+	+	methane	метан	от 0 до 2,2	ПНГ	1,1	2,0	ГСО 4272-88
54	-	+	methyl acetate	метилацетат	от 0 до 1,6	ПНГ	0,8	1,4	Хд 1.456.445 МИ
55	+	+	methyl alcohol	метанол	от 0 до 2,75	ПНГ	1,4	2,5	Хд 1.456.445 МИ
56	-	+	methyl amine	метиламин	от 0 до 2,1	ПНГ	1,1	1,9	ЭС Хд.2.706.136- ЭТ242
57	-	+	methyl bromide	метилбромид	от 0 до 5	ПНГ	2,5	4,5	ЭС Хд.2.706.136-

№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)	Диапазон измерений объемной доли определяем ого компонента , %	Объемная доля определяемого компонента в ПГС, % (пределы допускаемого отклонения ± 10 %)			Источник получения ПГС для поверки
№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)		ПГС № 1	ПГС № 2	ПГС № 3
				(бромметан)					ЭТ243
58	-	+	methyl chloride	метилхлорид (хлорметан)	от 0 до 3,8	ПНГ	1,9	3,4	ЭС Хд.2.706.136- ЭТ244
59	-	+	methyl cyclohexane	метилциклогек сан	от 0 до 0,55	ПНГ	0,3	0,5	Хд 1.456.445 МИ
60	-	+	methyl formate	метилформиат	от 0 до 2,5	ПНГ	1,3	2,3	Хд 1.456.445 МИ
61	-	+	methyl mercaptan	метилмеркапта н (метантиол)	от 0 до 2,05	ПНГ	1,0	1,8	ЭС Хд.2.706.136- ЭТ245
62		+	methyl propionate	метил пропионат, метиловый эфир пропионовой кислоты	от 0 до 1,1	ПНГ	0,6	1,0	Хд 1.456.445 МИ
63		+	methyl propyl ketone	метилпропилке тон, 2-пентанон	от 0 до 0,78	ПНГ	0,4	0,7	Хд 1.456.445 МИ
64	-	+	methylene chloride	метиленхлорид (дихлорметан)	от 0 до 7	ПНГ	3,5	6,3	Хд 1.456.445 МИ
65	-	+	nitromethane	нитрометан	от 0 до 3,65	ПНГ	1,8	3,3	Хд 1.456.445 МИ
66	-	+	n-nonane	н-нонан	от 0 до 0,35	ПНГ	0,2	0,3	ЭС Хд.2.706.136- ЭТ246
67	+	+	n-octane	н-октан	от 0 до 0,4	ПНГ	0,2	0,4	ЭС Хд.2.706.136- ЭТ247
68	-	+	iso-pentane	изопентан (2-метилбутан)	от 0 до 0,68	ПНГ	0,3	0,6	ЭС Хд.2.706.136- ЭТ248
69	-	+	n-pentane	н-пентан	от 0 до 0,7	ПНГ	0,4	0,6	ЭМ 06.01.632, 06.01.633
70		+	neo-pentane	неопентан (2,2-диметилпропан , тетраметил-метан, 2-метил-изобутан)	от 0 до 0,69	ПНГ	0,3	0,6	ЭС Хд.2.706.136- ЭТ249
71		+	1-pentene	1-пентен (амилен, пропилэтилен)	от 0 до 0,7	ПНГ	0,4	0,6	ЭС Хд.2.706.136- ЭТ250
72	+	+	propane	пропан	от 0 до 0,85	ПНГ	0,4	0,8	ГСО 5323-90, 3970-87
73	+	+	propene	пропен (пропилен)	от 0 до 2	ПНГ	0,5	0,9	ЭС
74	+	+	iso-propyl alcohol	изопропиловый спирт (2-пропанол)	от 0 до 1	ПНГ	0,5	0,9	Хд 1.456.445 МИ
75		+	n-propyl alcohol	пропиловый спирт (1-пропанол)	от 0 да 1,1	ПНГ	0,6	1,0	Хд 1.456.445 МИ
76	-	+	n-propyl amine	пропиламин	от 0 до 1	ПНГ	0,5	0,9	Хд 1.456.445 МИ
77	-	+	n-propyl chloride	1-хлорпропан	от 0 до 1,2	ПНГ	0,6	1,1	Хд 1.456.445 МИ
78		+	1,2-propylene oxide	1,2- пропиленоксид (эпоксипропен)	от 0 до 0,95	ПНГ	0,5	0,9	ЭС Хд.2.706.136- ЭТ252
79	-	+	propyne	пропин(ме-тилацетилен)	от 0 до 0,85	ПНГ	0,4	0,8	ЭС Хд.2.706.136- ЭТ253

№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)	Диапазон измерений объемной доли определяем ого компонента , %	Объемная доля определяемого компонента в ПГС, % (пределы допускаемого отклонения ± 10 %)			Источник получения ПГС для поверки
№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)		ПГС № 1	ПГС № 2	ПГС № 3
80	+	+	toluene	толуол	от 0 до 0,55	ПНГ	0,3	0,5	Хд 1.456.445 МИ
81	+	+	triethyl amine	триэтиламин	от 0 до 0,6	ПНГ	0,3	0,5	Хд 1.456.445 МИ
82	-	+	trimethyl amine	триметиламин	от 0 до 1	ПНГ	0,5	0,9	ЭС Хд.2.706.136- ЭТ254
83	-	+	vinyl chloride	винилхлорид	от 0 до 0,9	ПНГ	0,5	0,8	М-МВИ-204-07
84		+	m-xylene	м-ксилол (1,3-диметилбензол )	от 0 до 0,55	ПНГ	0,3	0,5	Хд 1.456.445 МИ
85		+	o-xylene	о-ксилол (1,2-диметилбензол )	от 0 до 0,5	ПНГ	0,3	0,5	Хд 1.456.445 МИ
86		+	p-xylene	n-ксилол (1,4-диметилбензол )	от 0 до 0,55	ПНГ	0,3	0,5	Хд 1.456.445 МИ
87	+	-	3-ethoxy-1-propanol	3-этокси-1-пропанол	от 0 до 1,15	ПНГ	0,6	1,0	Хд 1.456.445 МИ
88	+	-	4-Methyl-2-pentanone	4-метил-2- пентанон	от 0 до 0,6	ПНГ	0,3	0,5	Хд 1.456.445 МИ
89	+	-	Buthylacetate (n-)	Бутилацетат	от 0 до 0,65	ПНГ	0,3	0,6	Хд 1.456.445 МИ
90	+	-	Cyclohexanon	Циклогексанон	от 0 до 0,5	ПНГ	0,3	0,5	Хд 1.456.445 МИ
91	+	-	Propyleneoxide	Пропиленокси д	от 0 до 0,95	ПНГ	0,5	0,9	ЭС Хд.2.706.136- ЭТ255
92	+	-	Styrene (styrol)	Стирол	от 0 до 0,55	ПНГ	0,3	0,5	Хд 1.456.445 МИ
93	+	-	Tetrahydrofuran	Тетрогидрофур ан	от 0 до 0,75	ПНГ	0,4	0,7	ЭС Хд.2.706.136- ЭТ256
Примечания: 1) Диапазоны измерений объемной доли определяемого компонента, приведенные в таблице, соответствуют диапазону измерений довзрывоопасных концентраций от 0 до 50 % НКПР, пределы допускаемой основной абсолютной погрешности ± 5 % НКПР; 2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
3) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-582; 4) ГСО-ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92; 5) ЭМ ВНИИМ - ПГС в баллонах под давлением, выпускаемые по МИ 2590-2008; 6) ЭС - эталон сравнения, ПГС в баллоне под давлением; 7) М-МВИ-204-07 "Методика выполнения измерений объемной доли 1,2-дихлорэтана и винилхлорида в газовых смесях с использованием аналитического газового хроматографа "Цвет-500"; 8) Хд 1.456.445 МИ "Методика выполнения измерений массовой концентрации органических компонентов"; 9) Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных. Поверка с использованием эталонов сравнения ЭС и МВИ проводится во ФГУП «ВНИИМ им. Д.И. Менделеева».

ПРИЛОЖЕНИЕ В

(справочное)

Таблица В.1 - Основные метрологические характеристики электрохимических датчиков APEX

Определяемый компонент			Диапазон показаний (номинальный ⁾ -1 млн	Диапазон измерений, млн^-1	Пределы допускаемой погрешности, %		Время установления показаний Т0,9, с, не более
Определяемый компонент			Диапазон показаний (номинальный ⁾ -1 млн	Диапазон измерений, млн^-1	приведен ной	относитель ной	Время установления показаний Т0,9, с, не более
AsH	Arsine	Арсин	0 - 0,20	0 - 0,05	± 20	-	30
3				0,05-0,20	-	± 20
B2H	Diborane	Диборан	0 - 0,40	0- 0,10	± 20	-	30
6				0,10-0,40	-	± 20
NH3	Ammonia	Аммиак	0- 50	0- 30	± 20	-	90
	(50 ppm)			30- 50	-	± 20
NH3	Ammonia	Аммиак	0- 100	0- 30	± 20	-	90
	(100 ppm)			30- 100	-	± 20
NH3	Ammonia	Аммиак	0- 400	0- 30	± 20	-	90
	(400 ppm)			30 - 400	-	± 20
NH3	Ammonia	Аммиак	0 - 1000	0- 300	± 20	-	90
	(1000 ppm)			300-1000	-	± 20
BF3	Boron	Трифторид	0- 4,0...	0- 1,0	± 20	-	240
	Trifluoride	бора		1,0- 4,0	-	± 20
Br2	Bromine	Бром	0 -0,40	0- 0,10	± 20	-	240
				0,10-0,40	-	± 20
CO	Carbon	Оксид	0-100	0-20	± 15	-	30
	Monoxide	углерода		20-100	-	± 15
CO	Carbon	Оксид	0-200	0-20	± 15	-	30
	Monoxide	углерода		20-200	-	± 15
CO	Carbon	Оксид	0-500	0-20	± 15	-	30
	Monoxide	углерода		20-500	-	± 15
CI2	Chlorine	Хлор	0- 2,0	0- 1,0	± 20	-	90
				1,0-2,0	-	± 20
CI2	Chlorine	Хлор	0- 5,0	0- 1,0	± 20	-	90
				1,0-5,0	-	± 20
CI2	Chlorine	Хлор	0- 15	0- 5	± 20	-	90
				5-15	-	± 20
C2H4	Ethylene	Оксид этилен	0- 4,0	0- 1,0	± 20	-	180
O	oxide			1,0-4,0	-	± 20
F2	Fluorine	Фтор	0- 4,0	0- 1,0	± 20	-	180
				1,0-4,0	_-	± 20
H2	Hydrogen (1 %)	Водород	0- 1000	0-1000	± 10	-	70
HBr	Hydrogen	Бромистый	0- 12,0	0- 1,0	± 20	-	240
	Bromide	водород		1,0- 12,0	-	± 20
HCI	Hydrogen	Хлористый	0- 20	0- 10	± 20	-	180
	Chloride	водород		10- 20	-	± 20
HCN	Hydrogen	Цианистый	0- 20	0- 10	± 20	-	30
	Cyanide	водород		10- 20	-	± 20
HF	Hydrogen	Фтористый	0- 12,0	0- 1,0	± 20	-	170
	Fluoride	водород		1,0- 12,0	-	± 20
H2S	Hydrogen	Сероводоро	0- 20	0- 10	± 20	-	30
	Sulfide	д		10 - 20	-	± 20

H2S	Hydrogen Sulfide	Сероводоро д	0- 50	0- 10 10 - 50	± 20	± 20	30
H2S	Hydrogen	Сероводоро	0-100	0- 10	± 20	-	30
	Sulfide	д		10 - 100	-	± 20
NO	Nitric	Оксид	0- 100	0- 10	± 20	-	20
	Oxide	азота		10-100	-	± 20
O2	Oxygen	Кислород	0- 21,0	0- 5,0	± 5	-	10
			% (об.)	5,0-21,0 % (об.)	-	± 5
O3	Ozone	Озон	0 - 0,40	0- 0,10	± 20	-	60
				0,10-0,40	-	± 20
COCI	Phosgene	Фосген	0 - 0,40	0- 0,10	± 20	-	30
2				0,10-0,40	-	± 20
PH3	Phosphine	Фосфин	0- 1,20	0- 0,10	± 20	-	30
	(2 El.)			0,10-1,20	-	± 20
СзНб	Propy	Оксид	0- 8,0	0- 1,0	± 20	-	180
O	lene	пропилена		1,0-4	-	± 20
	oxide
SiH4	Silane	Силан	0- 20	0- 20	± 20	-	40
S02	Sulfur	Диоксид	0- 8,0	0- 5,0	± 20	-	35
	Dioxide	серы		5,0-8,0	-	± 20
S02	Sulfur	Диоксид	0- 15,0	0- 5,0	± 20	-	35
	Dioxide	серы		5,0-15,0	-	± 20
SF6	Sulfur	Гексафтори	0 - 4000	0-1000	± 15	-	240
(элег	Hexafluori	д серы		1000-4000	-	± 15
аз)	de
TEO	Tetraethyl	Тетраэтилор	0- 40	0- 5	± 20	-	240
S	Orthosilicat e	тосиликат		5-20	-	± 20
C4H8		Тиофен	0- 40	0- 10	± 20	-	240
S		(тетрагидро тиофен)		10- 40	-	± 20

Т а б л и ц а В.2 . Основные метрологические характеристики электрохимических датчиков Satellite XT ( без взрывозащиты)

Определяемый компонент			Диапазон показаний (номиналь ный), млн^-1	Диапазон измерений, млн^-1	Пределы допускаемой погрешности, %		Время установления показаний Т0,9, с, не более
Определяемый компонент			Диапазон показаний (номиналь ный), млн^-1	Диапазон измерений, млн^-1	приведен ной	относитель ной	Время установления показаний Т0,9, с, не более
3MS	Trimethylsila ne	Триметил-силан	0- 20...	0 - 20...	± 20	-	240
AsH3	Arsine (3 El.)	Арсин	0- 1,00	0- 0,10 0,10-1,00	± 20	± 20	30
AsH3	Arsine (2 El.)	Арсин	- « -	- « -	- « -	- « -	30
AsH3	Arsine (2 El.)	Арсин	0- 10	0 - 10	± 20	-	30
B2H6	Diborane	Диборан	0- 1,00	0- 0,10 0,10-1,00	± 20	± 20	30
Br2	Bromine	Бром	0- 5,00	0- 0,10 0,10-5,00	± 20	± 20	240

CH3F	Methyl Fluoride	Метил- фторид	0- 0,500 % (об.)	0-0,500 % (об.)	± 15	-	240
CI2	Chlorine	Хлор	0- 5,00	0- 0,30	± 20	-	30
				0,30-5,00	-	± 20
CO	Carbon	Оксид	0-500	0-20	± 15	-	40
	Monoxide	углерода		20-500	-	± 15
COCI2	Phosgene	Фосген	0- 1,00	0- 0,10	± 20	-	30
				0,10-1,00	-	± 20
DCE	Di-chloro-	1,2	0 - 1000	0- 15	± 20	-	240
1,2	ethylene 1,2	дихлор-		15 - 1000	-	± 20
		этилен
F2	Fluorine	Фтор	0- 5,00	0- 0,10	± 20	-	180
				0,10-5,00	-	± 20
F2	Fluorine	Фтор	0- 30	0 - 30	± 15	-	180
GeH4	Germane	Гидрид	0- 5,0	0- 2,0	± 20	-	240
		германия		2,0- 5,0	-	± 20
H2	Hydrogen (1	Водород	0- 1,000	0- 1,000	± 10	-	70
	%)			% (об.)
H2S	Hydrogen	Сероводор	0- 100	0- 10	± 20	-	30
	Sulfide	од		10 - 100	-	± 20
H2S	Hydrogen	Сероводор	0- 30,0	0- 2,0	± 20	-	30
	Sulfide (org.)	од		2,0- 30,0	-	± 20
HBr	Hydrogen	Бромистый	0- 30,0	0- 1,0	± 20	-	240
	Bromide	водород		1,0- 30,0	-	± 20
HCI	Hydrogen	Хлористы	0- 30,0	0- 3,0	± 20	-	180
	Chloride	й водород		3,0- 30,0	-	± 20
HCI	Hydrogen	- «-	0- 30,0	0- 3,0	± 20	-	180
	Chloride (tropic)			3,0- 30,0	-	± 20
HCN	Hydrogen	Цианистый	0- 30,0	0- 1,0	± 20	-	30
	Cyanide	водород		1,0- 10,0	-	± 20
HF	Hydrogen	Фтористы	0- 10,0	0- 1,0	± 20	-	170
	Fluoride	й водород		1,0- 10,0	-	± 20
HMDS	Hexamethyld	Гексамети	0- 500	0- 20	± 20	-	240
	isilazane	лдисилаза н		20 - 500	-	-
N2H4	Hydrazine	Гидразин	0- 1,00	0- 0,1	± 20	-	120
				0,1-1,00	-	± 20
NF3	Nitrogen	Трифтори	0- 50,0	0- 5,0	± 20	-	170
	Trifluoride	д азота		5,0-50,0	-	± 20
NH3	Ammonia	Аммиак	0- 100	0- 30	± 20	-	60
	(100 ppm)			30- 100	-	± 20
NH3	Ammonia	Аммиак	0 - 1000	0- 300	± 20	-	120
	(1000 ppm)			300-1000	-	± 20
NO	Nitric Oxide	Оксид	0- 250	0- 20	± 20	-	20
		азота		20 -250	-	± 20
N02	Nitrogen	Диоксид	0- 25,0	0- 1,0	± 20	-	35
	Dioxide	азота		1,0-25,0	-	± 20
O2	Oxygen	Кислород	0- 25,0	0- 5,0	± 5	-	15
				5,0-25,0 % (об.)	-	± 5
O3	Ozone	Озон	0- 1,00	0- 0,1	± 20	-	60
				0,1-1,00	-	± 20
O3	Ozone	Озон	0- 1,00	0- 0,1	± 20	-	60

				0,1-1,00	-	± 20
PH3	Phosphine (3 El.)	Фосфин	0- 1,00	0- 0,1 0,1-1,00	± 20	± 20	30
PH3	Phosphine (2 El.)	Фосфин	0- 1,00	0- 0,1 0,1-1,00	± 20	± 20	30
SF6	Sulfur Hexafluoride	Гексафтор ид серы	0- 0,500	0-0,100 0,100-0,200 % (об.)	± 15	± 15	240
SiH4	Silane	Силан	0- 50,0	0- 50,0	± 20	-	40
S02	SulfUr Dioxide	Диоксид серы	0- 25,0	0- 5,0 5,0-25,0	± 20	± 20	35
TEOS	Tetraethyl Orthosilicate	Тетраэтил ортосилик ат	0- 100	0- 5 5-20	± 20	± 20	240

Т а б л и ц а В.3- Основные метрологические характеристики термокаталитических датчиков APEX и Satellite XT для контроля горючих газов и паров.

№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)	Диапазон показаний, % НКПР (LEL)	Диапазон измерений объемной доли определяемого компонента, %	НКПР, % (об.д.) в соответствии с ГОСТ Р 51330.19-99	Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %
1	-	+	acetaldehyde	ацетальдегид	от 0 до 100	от 0 до 2	4,0	0,20
2	-	+	acetic acid	уксусная кислота	от 0 до 100	от 0 до 2	4,0	0,20
3	-	+	acetic anhydride	уксусный ангидрид	от 0 до 100	от 0 до 1	2,0	0,10
4	+	+	acetone	ацетон	от 0 до 100	от 0 до 1,25	2,5	0,13
5	-	+	acetylene	ацетилен	от 0 до 100	от 0 до 1,15	2,3	0,12
6	+	+	ammonia	аммиак	от 0 до 100	от 0 до 7,5	15,0	0,75
7	-	+	aniline	анилин	от 0 до 100	от 0 до 0,6	1,2	0,06
8	+	+	benzene	бензол	от 0 до 100	от 0 до 0,6	1,2	0,06
9	-	+	1,3-butadiene	1,3-бутадиен	от 0 до 100	от 0 до 0,7	1,4	0,07
10	-	+	iso-butane	изобутан	от 0 до 100	от 0 до 0,65	1,3	0,07
11	+	+	n-butane	н-бутан	от 0 до 100	от 0 до 0,7	1,4	0,07
12	-	+	1-butene	1-бутен (C4H8)	от 0 до 100	от 0 до 0,8	1,6	0,08
13	-	+	cis-butene-2	цис-бутен-2 (C4H8)	от 0 до 100	от 0 до 0,85	1,7	0,09
14	-	+	trans-butene-2	транс-бутен-2 (C4H8)	от 0 до 100	от 0 до 0,85	1,7	0,09
15	-	+	iso-butyl alcohol	изобутиловый спирт (2-бутанол)	от 0 до 100	от 0 до 0,95	1,9	0,10
16	+	+	n-butyl alcohol	н-бутиловый спирт (1-бутанол)	от 0 до 100	от 0 до 0,85	1,7	0,09
17	-	+	tert-butyl alcohol	терт-бутиловый спирт (2-метил-2-пропанол)	от 0 до 100	от 0 до 0,9	1,8	0,09
18	-	+	iso-butylene	изобутилен (2-метил-1-пропен)	от 0 до 100	от 0 до 0,8	1,6	0,08
19	-	+	n-butyric acid	C4H8O2, масляная кислота (1-бутен-1,4-диол)	от 0 до 100	от 0 до 1,1	2,2	0,11
20	-	+	carbon monoxide	оксид углерода	от 0 до 100	от 0 до 5,45	10,9	0,55
21	-	+	carbonyl sulfide	карбонил сульфид (углерод сульфидоксид)	от 0 до 100	от 0 до 3,25	6,5	0,33

№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)	Диапазон показаний, % НКПР (LEL)	Диапазон измерений объемной доли определяемого компонента, %	НКПР, % (об.д.) в соответствии с ГОСТ Р 51330.19-99	Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %
22	-	+	chlorobenzene	хлорбензол	от 0 до 100	от 0 до 0,7	1,4	0,07
23	+	+	cyclohexane	циклогексан	от 0 до 100	от 0 до 0,6	1,2	0,06
24		+	cyclopropane	циклопропан	от 0 до 100	от 0 до 1,2	2,4	0,12
25		+	n-decane	н-декан	от 0 до 100	от 0 до 0,35	0,7	0,04
26		+	diethyl ether	диэтиловый эфир	от 0 до 100	от 0 до 0,85	1,7	0,09
27		+	di(iso-propyl) ether	диизопропиловый эфир	от 0 до 100	от 0 до 0,5	1,0	0,05
28		+	dimethyl butane	диметилбутан	от 0 до 100	от 0 до 0,65	1,3	0,07
29		+	dimethyl ether	диметиловый эфир	от 0 до 100	от 0 до 1,35	2,7	0,14
30		+	dimethyl sulfide	диметилсульфид	от 0 до 100	от 0 до 1,1	2,2	0,11
31		+	1,4-dioxane	1,4-диоксан	от 0 до 100	от 0 до 0,95	1,9	0,10
32	+	+	ethane	этан	от 0 до 100	от 0 до 1,25	2,5	0,13
33	+	+	ethyl acetate	этилацетат	от 0 до 100	от 0 до 1,1	2,2	0,11
34	+	+	ethyl alcohol	этиловый спирт	от 0 до 100	от 0 до 1,55	3,1	0,16
35		+	ethyl amine	этиламин	от 0 до 100	от 0 до 1,34	2,68	0,13
36		+	ethyl benzene	этилбензол	от 0 до 100	от 0 до 1	2,0	0,05
37		+	ethyl bromide	этилбромид	от 0 до 100	от 0 до 3,35	6,7	0,34
38		+	ethyl chloride	этилхлорид	от 0 до 100	от 0 до 1,8	3,6	0,18
39		+	ethyl formate	этилформиат	от 0 до 100	от 0 до 1,35	2,7	0,14
40		+	ethyl mercaptan	этилмеркаптан (этантиол)	от 0 до 100	от 0 до 1,4	2,8	0,14
41		+	ethyl methyl ether	метилэтиловый эфир	от 0 до 100	от 0 до 1	2,0	0,10
42	+	+	methyl ethyl ketone	метилэтилкетон (2-бутанон)	от 0 до 100	от 0 до 0,95	1,9	0,10
43	+	+	ethylene	этилен	от 0 до 100	от 0 до 1,15	2,3	0,12
44	-	+	ethylene dichloride	Этилен дихлорид (1,2-дихлорэтан)	от 0 до 100	от 0 до 3,1	6,2	0,31
45	+	+	ethylene oxide	этиленоксид	от 0 до 100	от 0 до 1,3	2,6	0,13
46	-	+	iso-heptane	изогептан (2-метилгексан)	от 0 до 100	от 0 до 0,55	1,1	0,06

№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)	Диапазон показаний, % НКПР (LEL)	Диапазон измерений объемной доли определяемого компонента, %	НКПР, % (об.д.) в соответствии с ГОСТ Р 51330.19-99 \	Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого ^компонента,/
47	+	+	n-heptane	н-гептан	от 0 до 100	от 0 до 0,55	1,1	0,06 ~
48	-	+	iso-hexane	изо-гексан	от 0 до 100	от 0 до 0,58	1,16	0,06
49	+	+	n-hexane	н-гексан	от 0 до 100	от 0 до 0,5	1,0	0,05
50	-	+	hydrazine	гидразин N2H4	от 0 до 100	от 0 до 2,35	4,7	0,24
51	+	+	hydrogen	водород	от 0 до 100	от 0 до 2	4,0	0,20
52	-	+	hydrogen sulfide	сероводород	от 0 до 100	от 0 до 2	4,0	0,20
53	+	+	methane	метан	от 0 до 100	от 0 до 2,2	4,4	0,22
54	-	+	methyl acetate	метилацетат	от 0 до 100	от 0 до 1,6	3,2	0,16
55	+	+	methyl alcohol	метанол	от 0 до 100	от 0 до 2,75	5,5	0,28
56	-	+	methyl amine	метиламин	от 0 до 100	от 0 до 2,1	4,2	0,21
57	-	+	methyl bromide	метилбромид (бромметан)	от 0 до 100	от 0 до 5	10,0	0,50
58	-	+	methyl chloride	метилхлорид (хлорметан)	от 0 до 100	от 0 до 3,8	7,6	0,38
59	-	+	methyl cyclohexane	метилциклогексан	от 0 до 100	от 0 до 0,55	1,1	0,06
60	-	+	methyl formate	метилформиат	от 0 до 100	от 0 до 2,5	5,0	0,25
61	-	+	methyl mercaptan	метилмеркаптан (метантиол)	от 0 до 100	от 0 до 2,05	4,1	0,21
62	-	+	methyl propionate	метил пропионат, метиловый эфир пропионовой кислоты	от 0 до 100	от 0 до 1,1	2,2	0,11
63	-	+	methyl propyl ketone	метилпропилкетон, 2-пентанон	от 0 до 100	от 0 до 0,78	1,56	0,08
64	-	+	methylene chloride	метиленхлорид (дихлорметан)	от 0 до 100	от 0 до 7	14,0	0,70
65	-	+	nitromethane	нитрометан	от 0 до 100	от 0 до 3,65	7,3	0,37
66	-	+	n-nonane	н-нонан	от 0 до 100	от 0 до 0,35	0,7	0,04
67	+	+	n-octane	н-октан	от 0 до 100	от 0 до 0,4	0,8	0,04
68	-	+	iso-pentane	изопентан (2-метилбутан)	от 0 до 100	от 0 до 0,68	1,36	0,07

№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)	Диапазон показаний, % НКПР (LEL)	Диапазон измерений объемной доли определяемого компонента, %	НКПР, % (об.д.) в соответствии с ГОСТ Р 51330.19-99	Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %
69	-	+	n-pentane	н-пентан	от 0 до 100	от 0 до 0,7	1,4	0,07
70		+	neo-pentane	неопентан (2,2-диметилпропан, тетраметилметан, 2-метилизобутан)	от 0 до 100	от 0 до 0,69	1,38	0,07
71	-	+	1-pentene	1-пентен (амилен, пропилэтилен)	от 0 до 100	от 0 до 0,7	1,4	0,07
72	+	+	propane	пропан	от 0 до 100	от 0 до 0,85	1,7	0,09
73	+	+	propene	пропен (пропилен)	от 0 до 100	от 0 до 2	4,0	0,10
74	+	+	iso-propyl alcohol	изопропиловый спирт (2-пропанол)	от 0 до 100	от 0 до 1	2,0	0,10
75	-	+	n-propyl alcohol	пропиловый спирт (1-пропанол)	от 0 до 100	от 0 да 1,1	2,2	0,11
76	-	+	n-propyl amine	пропиламин	от 0 до 100	от 0 до 1	2,0	0,10
77	-	+	n-propyl chloride	1-хлорпропан	от 0 до 100	от 0 до 1,2	2,4	0,12
78	-	+	1,2-propylene oxide	1,2-пропиленоксид (эпоксипропен)	от 0 до 100	от 0 до 0,95	1,9	0,10
79	-	+	propyne	пропин (метилацетилен)	от 0 до 100	от 0 до 0,85	1,7	0,09
80	+	+	toluene	толуол	от 0 до 100	от 0 до 0,55	1,1	0,06
81	+	+	triethyl amine	триэтиламин	от 0 до 100	от 0 до 0,6	1,2	0,06
82		+	trimethyl amine	триметиламин	от 0 до 100	от 0 до 1	2,0	0,10
83		+	vinyl chloride	винилхлорид	от 0 до 100	от 0 до 0,9	1,8	0,09
84		+	m-xylene	м-ксилол (1,3-диметилбензол)	от 0 до 100	от 0 до 0,55	1,1	0,06
85		+	o-xylene	о-ксилол (1,2-диметилбензол)	от 0 до 100	от 0 до 0,5	1,0	0,05
86		+	p-xylene	n-ксилол (1,4-диметилбензол)	от 0 до 100	от 0 до 0,55	1,1	0,06
87	+	-	3-ethoxy-1-propanol	3-этокси-1-пропанол	от 0 до 100	от 0 до 1,15	2,3	0,12
88	+	-	4-Methyl-2-pentanone	4-метил-2-пентанон	от 0 до 100	от 0 до 0,6	1,2	0,06

№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)	Диапазон показаний, % НКПР (LEL)		Диапазон измерений объемной доли определяемого		НКПР, % (об.д.) в соответствии с ГОСТ Р 51330.19-99	Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %
№ п/п	APEX	Satellite XT	Наименование (англ.)	Наименование (рус.)			комп	онента, %	НКПР, % (об.д.) в соответствии с ГОСТ Р 51330.19-99
89	+	-	Buthylacetate (n-)	Бутилацетат	от 0 до 1	00	от 0	до 0,65	1,3	0,07
90	+	-	Cyclohexanon	Циклогексанон	от 0 до 1	00	от 0	до 0,5	1,0	0,05
91	+	-	Propyleneoxide	Пропиленоксид	от 0 до 1	00	от 0	до 0,95	1,9	0,10
92	+	-	Styrene (styrol)	Стирол	от 0 до 1	00	от 0	до 0,55	1,1	0,06
93	+	-	Tetrahydrofuran	Тетрогидрофуран	от 0 до 1	00	от 0	до 0,75	1,5	0,08

Время установления показаний Т0,9 датчиков горючих газов и паров, с, не более

-APEX - 10

- Satellite XT - 15.

ПРИЛОЖЕНИЕ Г (справочное)

Схема поверки датчика по токовому выходу (4-20 mA).

А1 - баллон с ГСО-ПГС

А 2 - вентиль точной регулировки

А3 - ротаметр

А4 - датчик

И - индикатор с местными показаниями

ИП - источник питания постоянного тока

В - вольтметр

R1 - катушка электрического сопротивления (100 Ом)

R2 - магазин сопротивления

R1 + R2 < 600 Ом

Газовые соединения выполнить трубкой ПВХ 4х1,5.

ПРИЛОЖЕНИЕ Д

(справочное)

Схема поверки датчика с измерительным контроллером.

А1 - баллон с ГСО-ПГС

А 2 - вентиль точной регулировки

А3 - ротаметр

А4 - датчик

ИК - измерительный контроллер

Газовые соединения выполнить трубкой ПВХ 4х1,5.

Техническая поддержка

Методика поверки «ДАТЧИКИ ГОРЮЧИХ И ТОКСИЧНЫХ ГАЗОВ СТАЦИОНАРНЫЕ APEX, SATELLITE XT «Honeywell Analytics Ltd.», Великобритания» (Код не указан!)

Методика поверки

ДАТЧИКИ ГОРЮЧИХ И ТОКСИЧНЫХ ГАЗОВ СТАЦИОНАРНЫЕ APEX, SATELLITE XT «Honeywell Analytics Ltd.», Великобритания

Код не указан!

ОАО ФНТЦ «Инверсия»

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «ДАТЧИКИ ГОРЮЧИХ И ТОКСИЧНЫХ ГАЗОВ СТАЦИОНАРНЫЕ APEX, SATELLITE XT «Honeywell Analytics Ltd.», Великобритания» (Код не указан!)

Методика поверки

ДАТЧИКИ ГОРЮЧИХ И ТОКСИЧНЫХ ГАЗОВ СТАЦИОНАРНЫЕ APEX, SATELLITE XT «Honeywell Analytics Ltd.», Великобритания

Код не указан!

ОАО ФНТЦ «Инверсия»

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
