УТВЕРЖДАЮ Первый заместитель генерального директора * заместитель но научной работе ФГУП «ВНИИФТРИ»

Осциллографы цифровые запоминающие серии LabMastcr 10Zi-A-R Методика поверки

651-15-36 МП

✓kb, 645SB46

р.п. Менделееве 2016 г.

1 Общие сведения
  • 1.1 Настоящая методика распространяется на осциллографы цифровые запоминающие серии LabMaster 10Zi-A-R (далее - осциллографы) компании «Teledyne LeCroy, Inc.» (США), и устанавливает порядок и объем их первичной и периодической поверки.

  • 1.2 Межповерочный интервал 1 год.

  • 1.3 Периодическая поверка осциллографов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа допускается на основании письменного заявления владельца осциллографов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке осциллографов.

2 Операции поверки

2.1 При поверке осциллографов выполнить работы в объеме, указанном в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при:

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Идентификация программного обеспечения

8.3

да

да

4 Определение входного импеданса

8.4

да

нет

5 Определение тока утечки

8.5

да

нет

6 Определение абсолютной погрешности измерения напряжения постоянного тока

8.6

да

да

7 Определение неравномерности полосы пропускания

8.7

да

да

8 Определение погрешности измерения периода (частоты)

8.8

да

да

9 Определение времени нарастания переходной характеристики

8.9

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

3 Средства поверки
  • 3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.4, 8.5

Мультиметр Agilent 3458А: диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (8-10' 6 D+0,3-10'6 E) в диапазоне от 0,1 до 1 В, ± (0,5-10'6-D+0,05-10'6-E) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений;

Калибратор осциллографов Fluke 9500 с опцией 100: погрешность установки постоянного напряжения ±0,025 %, погрешность установки частоты ±2,5 10'7.

8.6, 8.8

Калибратор осциллографов Fluke 9500: погрешность установки постоянного напряжения ± 0,025 %, погрешность установки частоты ± 2,5 -10'7.

8.7

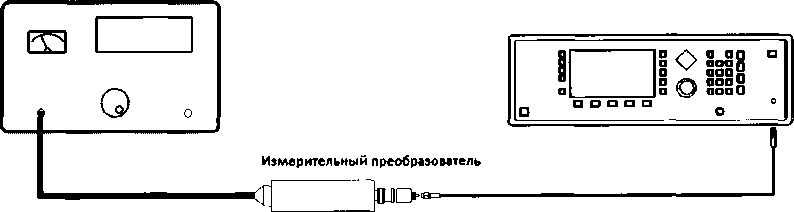

Генератор сигналов E8257D (опция 567): диапазон частот от 250 кГц до 67 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5*10’8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ;

ваттметр N1914A с измерительными преобразователями N8485A, N8487A, N8488A частота преобразования до 67 ГГц; диапазон измерений уровня мощности от минус 35 до 23 дБ/мВт.

8.9

Генератор испытательных импульсов Picosecond 4005: длительность фронта импульса не более 6 пс.

  • 3.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 3.3 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

  • 3.3 Во время проведения поверки необходимо соблюдать антистатические меры предосторожности и постоянно носить антистатический браслет

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки осциллографов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с действующими нормативными документами.

  • 5.2 К работе с осциллографами допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

  • 5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

6 Условия поверки
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                              23 ± 5*;

  • - относительная влажность воздуха, %                               от 5 до 70;

  • - атмосферное давление, мм рт. ст.                               от 626 до 795;

  • - напряжение питания, В                                        от 100 до 250;

-частота, Гц                                                        от 50 до 60.

*температура выбирается в соответствии с руководствами по эксплуатации средств поверки. Все средства измерений, использующиеся при поверке осциллографов, должны работать в нормальных условиях эксплуатации.

7 Подготовка к поверке
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемый осциллограф по его подготовке к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.2 Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае осциллограф бракуется.

  • 8.2 Опробование

    • 8.2.1 Подготовить осциллограф к работе в соответствии с технической документацией фирмы-изготовителя. Проверить отсутствие сообщений о неисправности в процессе загрузки осциллографа.

    • 8.2.2 Результаты поверки считать положительными, если выполняются процедуры, приведённые в пп. 8.2.1.

  • 8.3 Идентификация программного обеспечения

Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) осциллографа проводить в следующей последовательности:

  • - проверить наименование ПО;

  • - проверить идентификационное наименование ПО;

  • - проверить номер версии (идентификационный номер) ПО;

  • - определить цифровой идентификатор ПО (контрольную сумму исполняемого кода). Для расчета цифрового идентификатора применяется программа (утилита)

«MD5_FileChecker». Указанная программа находится в свободном доступе сети Internet (сайт www.winmd5.com).

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Рисунок 1.

  • 8.4.2 Установить цифровой мультиметр в режим измерения сопротивления по 4-х проводной схеме.

  • 8.4.3 Соединить мультиметр с каналом 1 осциллографа.

Таблица 3

Наименование ПО

XStream DSO

Идентификационное наименование ПО

XStream DSO

Номер версии (идентификационный номер)

ПО

не ниже 7.9.0.0

Цифровой идентификатор ПО (контрольная сумма)

-

Алгоритм вычисления цифрового идентификатора ПО

md5

8.4 Определение входного импеданса

8.4.1 Установить следующие параметры осциллографа (рисунок 1):

Panel Setups :

Recall FROM DEFAULT SETUP

Channels Trace Input Coupling :

ON Channel 1, Channel 2, Channel 3 & Channel 4 GND on all 4 Channels

Input gain :

20 mV/div on all 4 Channels

Time base :

50 nsec/div

Trigger Mode :

Auto

Trigger Input:

External

Trigger Coupling :

GND

Aux input attn :

XI________________________________

  • 8.4.4 Измерить значение входного импеданса Z], изменить полярность измерительных проводов и заново измерить входной импеданс Z2.

  • 8.4.5 Вычислить среднее значение Z = (Zi + Z2)/2 и записать полученное значение в таблицу 4.

  • 8.4.6 Повторить измерения для всех каналов входа и входа AUX.

  • 8.4.7 Установить значение коэффициента отклонения равным 20 мВ/дел, значение входного импеданса равным 50 Ом для всех 4-х каналов.

  • 8.4.8 Повторить измерения для всех каналов и записать полученные значения в таблицу 4.

  • 8.4.9 Установить значение коэффициента отклонения равным 200 мВ/дел для всех 4-х каналов.

  • 8.4.10 Повторить измерения для всех каналов и записать полученные значения в таблицу 4.

Таблица 4.

Вход

Значение коэффициента отклонения

Измеренное значение импеданса канала 1, Ом

Измеренное значение импеданса канала 2, Ом

Измеренное значение импеданса канала 3, Ом

Измеренное значение импеданса канала 4, Ом

Минимально допустимое значение

Максимально допустимое значение

GND

20 мВ/дел

49 Ом

54 Ом

DC 50

10 мВ/дел

0,99 МОм

1,02 МОм

DC 50

200 мВ/дел

49,5 Ом

51,5 Ом

DC 50

20 мВ/дел

49,0 Ом

51,0 Ом

  • 8.4.11 Результаты поверки считать положительными, если значения входного импеданса соответствуют указанным в таблице 4. В противном случае осциллограф бракуется и направляется в ремонт.

8.5 Определение тока утечки

8.5.1 Установить следующие параметры осциллографа:

Panel Setups :

Recall FROM DEFAULT SETUP

Channels Trace ON Input Coupling :

Channel 1, Channel 2, Channel 3 & Channel 4 GND on all 4 Channels

Input gain :

20 mV/div on all 4 Channels

Trigger mode :

Auto

Time base :

50 nsec/div

Trigger Input:

External

Trigger Coupling :

GND

Aux input attn :

XI

  • 8.5.2 Установить цифровой мультиметр в режим измерения напряжения

  • 8.5.3 Соединить мультиметр с каналом 1 осциллографа.

  • 8.5.4 Измерить значение напряжения и записать полученное значение в таблицу 5.

  • 8.5.5 Повторить измерения для всех каналов и входа Aux и записать полученные значения в таблицу 5.

Таблица 5.

Вход

Значение коэффициента отклонения

Измеренное значение тока утечки канала 1

Измеренное значение тока утечки канала 2

Измеренное значение тока утечки канала 3

Измеренное значение тока утечки канала 4

Измеренное значение тока утечки Aux

Минимально допустимое значение тока утечки, мВ

Максимально допустимое значение тока утечки, мВ

GND

20 мВ/дел

- 2

+ 2

DC 50 Ом

20 мВ/дел

2

+ 2

DC 50 Ом

200 мВ/дел

- 2

+ 2

  • 8.5.6 Установить значение коэффициента отклонения равным 20 мВ/дел и значение Coupling равным 50 Ом для всех 4-х каналов, установить значение импеданса входа Aux равным 50 Ом xl.

  • 8.5.7 Измерить значение напряжения для всех каналов и входа Aux и записать полученные значения в таблицу 5.

  • 8.5.8 Установить значение коэффициента отклонения равным 200 мВ/дел для всех 4-х каналов, установить значение импеданса входа Aux равным 50 Ом /10.

  • 8.5.9 Измерить значение напряжения для всех каналов и входа Aux и записать полученные значения в таблицу 5.

  • 8.5.10 Результаты поверки считать положительными, если значения токов утечки соответствуют указанным в таблице 5. В противном случае осциллограф бракуется и направляется в ремонт.

  • 8.6 Определение абсолютной погрешности измерения напряжения постоянного тока

  • 8.6.1 Определение абсолютной погрешности измерения напряжения постоянного тока при положительной полярности сигнала постоянного тока, значении входного импеданса 50 Ом

8.6.1.1 Установить следующие параметры осциллографа:

Panel Setups :

Recall FROM DEFAULT SETUP

Channels Trace ON Input Coupling :

Channel 1, Channel 2, Channel 3 & Channel 4 DC 50 Ом для 4-х каналов

Input offset:

0,0 mV для 4-х каналов

Input gain :

от 10 mV/div до 500 mV/div для 4-х каналов

Bandwidth :

Full

Cl Averaging :

1 sweeps

C2 Averaging :

1 sweeps

C3 Averaging :

1 sweeps

C4 Averaging :

1 sweeps

Trigger setup :

Edge

Trigger on :

Line

Mode :

Auto

Time base :

1 msec/div

Sampling mode :

Real Time

Установить параметры:

Pl :

P2 :

P3 :

P4 :

Measure mean of C1

Measure mean of C2

Measure mean of C3

Measure mean of C4

Примечание: При использовании в качестве источника питания приборов, не имеющих достаточного разрешения или имеющим высокий уровень собственного шума на нижних

диапазонах необходимо применять 20 дБ аттенюаторы (рисунки 2 и 3). При использовании в качестве источника питания прецизионного калибратора постоянного тока (Fluke 9500) нет необходимости применения аттенюаторов 20 дБ (рисунок 4).

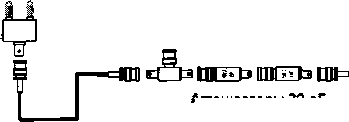

Аттенюаторы 20 дБ

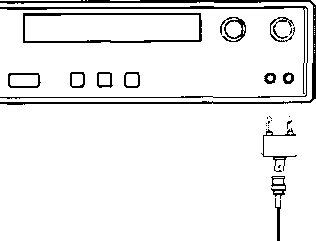

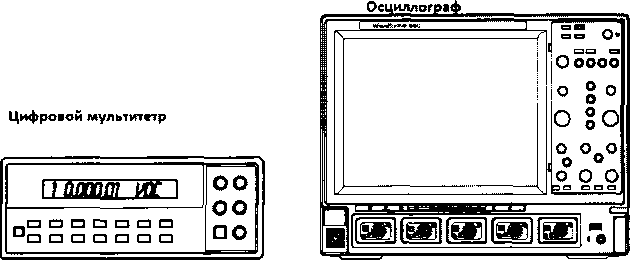

Рисунок 2. Схема измерений при значении коэффициента отклонения 10 мВ/дел- 20 мВ/дел.

Источник питания

Цифровой мультиметр

Осциллограф

ИЕ31Ё31ЁЭЕЯЁЭ1

Источник питания

О

О

а □ □ □

о о

Аттенюатор 20 дБ

Рисунок 3. Схема измерений при значении коэффициента отклонения 50 мВ/дел - 200 мВ/дел.

Цифровой мультиметр

ИИ —

BSCS О* 1   ЯП сз

Ооооо

О о О о go

О О О

1 о °

ООО

sks о е а

L

In

g

Осциллограф

Источник питания

□ □□□ °° О

Рисунок 4. Схема измерений при значении коэффициента отклонения 500 мВ/дел.

  • 8.6.1.2 Для каждого значения коэффициента отклонения из таблицы 6 установить соответствующее значение выходного напряжения источника питания.

  • 8.6.1.3 Соединить вход цифрового мультиметра с выходом источника питания и изме

рить значение напряжения Um+-

8.6.1.4 Записать измеренное значение Um+ в соответствующую графу таблицы 6. Таблица 6.

Установленный коэффициент отклонения

Значение аттенюатора осциллографа

Напря жение на выходе источника питания, В

Показания мультиметра

Um+

Показания мультиметра

Um-

Ди+

Показания осциллографа

Uqcu+

Показания осциллографа

Uocn-

Ди-

Допустимое значение, мВ

10 мВ/ дел

100

±3

±3,2

20 мВ/ дел

100

±6

±4,4

50 мВ/ дел

10

±1,5

±8

100 мВ/ дел

10

±3

± 14

200 мВ/ дел

10

±6

±26

500 мВ/ дел

1

±1,5

± 62

1 В/ дел

1

±3

± 122

  • 8.6.1.5 Нажать клавишу Clear Sweeps

  • 8.6.1.6 Нажать клавишу STOP после 100 измерений. Считать среднее измеренное значение Uocu+ (отображается как P()...:mean(C...)) с экрана осциллографа и записать полученное значение в соответствующую графу таблицы 6.

  • 8.6.1.7 Повторить измерения для всех каналов осциллографа, устанавливая триггер в положение Auto.

  • 8.6.1.8 Повторить измерения для каждого значения напряжения источника питания из таблицы 6.

  • 8.6.1.9 Вычислить значение абсолютной погрешности измерения напряжения постоянного тока Ди+ как разницу между показаниями мультиметра Um+ и показаниями Uoch+-

  • 8.6.1.10 Повторить измерения для всех каналов осциллографа.

  • 8.6.2 Определение абсолютной погрешности измерения напряжения постоянного тока при отрицательной полярности сигнала постоянного тока, значении входного импеданса 50 Ом.

  • 8.6.2.1 Установить параметры осциллографа в соответствии с п.8.6.1.1:

  • 8.6.2.2 Для получения отрицательной полярности развернуть вилку кабеля на выходе источника питания.

  • 8.6.2.3 Установить значение выходного напряжения источника питания + 3 В.

  • 8.6.2.4 Соединить вход цифрового мультиметра с выходом источника питания и измерить значение напряжения Um-

  • 8.6.2.5 Записать измеренное значение Um- в соответствующую графу таблицы 6.

  • 8.6.2.6 Нажать клавишу Clear Sweeps

  • 8.6.2.7 Нажать клавишу STOP после 100 измерений. Считать среднее измеренное значение Uocn- (отображается как P()...:mean(C...)) с экрана осциллографа и записать полученное значение в соответствующую графу таблицы 6.

  • 8.6.2.8 Вычислить значение абсолютной погрешности измерения напряжения постоянного тока Ди- как разницу между показаниями мультиметра Um- и показаниями Uocu-

  • 8.6.2.9 Повторить измерения для всех каналов осциллографа, устанавливая триггер в положение Auto.

  • 8.6.2.10 Повторить измерения для каждого значения напряжения источника питания из таблицы 6.

  • 8.6.2.11 Повторить измерения для всех каналов осциллографа.

  • 8.6.3 Результаты поверки считать положительными, если значения абсолютной погрешности установки коэффициента отклонения соответствуют указанным в таблице 6. В противном случае осциллограф бракуется и направляется в ремонт.

8.7 Определение неравномерности полосы пропускания

8.7.1 Установить следующие параметры осциллографа:

Panel Setups :

Recall FROM DEFAULT SETUP

Channels Trace ON Input Coupling :

Channel 1 DC 50 Ом

Input gain :

500 mV/div

Bandwidth :

Full

Input offset:

OmV

Trigger setup :

Edge, trigger AC coupling

Trigger on :

Cl

Slope line :

Pos

Mode :

Auto

Time base :

100 nsec/div. *Частота дискретизации - 80 ГГц

Sampling mode :

Real Time

Record up to :

500 k

Изменяемые параметры

Pl : Sdev of Cl

Р2 : Freq of Cl

Turn on statistics

8.7.2 Соединить оборудование в соответствии с рисунком 5.

Измеритель мощности Генератор сигналов

Рисунок 5.

  • 8.7.3 Установить значение частоты выходного сигнала генератора равной 15 МГц.

  • 8.7.4 Установить значение амплитуды выходного сигнала генератора равное приблизительно 22,5 мВ. Значение контролировать с помощью измерителя мощности.

  • 8.7.5 Записать измеренное значение амплитуды в 3-ю колонку таблицы 7 для значения частоты 15 МГц.

  • 8.7.6 Повторить измерения, устанавливая значение частоты выходного сигнала генератора в соответствии с таблицей 7.

  • 8.7.7 Отсоединить выход генератора от измерительного преобразователя и тем же кабелем присоединить ко входу канала 1 осциллографа.

  • 8.7.8 Установить значение частоты выходного сигнала генератора равной 15 МГц

  • 8.7.9 Подать с генератора сигнал с амплитудой, равной амплитуде, записанной в колонку 4 таблицы 12, затем нажать клавишу clear sweeps.

  • 8.7.10 Измерить осциллографом значение Sdevl (рисунок 5) и записать его в таблицу

    7.

Таблица 7.                            ____ ________________________

Частота, ГГц

Измеренное значение амплитуды генератора, мВ/дБм

Измеренное значение Sdev, мВ

Полученное значение неравномерности АЧХ, дБ

Допустимое значение неравномерности АЧХ, дБ

0,015

±3

20

±3

25

±3

30

±3

36

±3

50

±3

20

±3

59

±3

65

±3

S

I:

1I...

У

PliiCtevtCIt

<4;

РБ;- -

Р6-.

Р18--

Рисунок 5.

частоты

и всех каналов осцил-

  • 8.7.11 Повторить измерения Sdev(n) для всех значений лографа из таблицы 7.

  • 8.7.12 Рассчитать значение неравномерности полосы пропускания ДА по формуле:

8.7.13 ДА = 20 ■ 1д • [SMOeTLw)

а LstdOev(l)

8.7.14

  • 8.7.15 Повторить измерения и вычисления для всех каналов осциллографа.

  • 8.7.16 Результаты поверки считать удовлетворительными, если значение неравномерности полосы пропускания ДА не превысит ± 3 дБ.

  • 8.8 Определение погрешности измерения периода (частоты)

  • 8.8.1 Установить на калибраторе режим генератора синусоидального напряжения (частота 10,0 МГц и уровень сигнала 600 мВ).

  • 8.8.2 Подключить выход формирователя 9530 на вход 50 Ом канала 1 поверяемого осциллографа.

  • 8.8.3 Установить органы управления осциллографа в следующие положения:

    Канал 1 Синхронизация Развертка Дисплей

    включён, Связь DC, вх. сопротивление 50 Ом Тип/Фронтом, Источник/Канал 1, Режим/Авто Реальное время

    Тип/Вектор, Накопление /Выкл

Режим измерения Коэффициент развёртки Коэффициент отклонения Длина внутренней памяти

Частота

500 мс/дел

100 мВ/дел

500 точек

  • 8.8.4 Подать напряжение с выхода калибратора на вход поверяемого осциллографа.

  • 8.8.5 Считать значение частоты нулевых биений входного сигнала по показаниям из

мерения частоты.

8.8.6 Результаты поверки считать удовлетворительными, если частота нулевых биений не более 10 Гц.

  • 8.9 Определение времени нарастания переходной характеристики (ПХ)

  • 8.9.1 Определение времени нарастания переходной характеристики проводить с использованием формирователя Picosecond 4005.

  • 8.9.2 Измерения провести на всех каналах поверяемого осциллографа.

  • 8.9.3 Выход формирователя подключить на вход первого канала поверяемого осциллографа. Установить на калибраторе режим формирования сигнала с малым временем нарастания 25 пс для формирователя 9550 и уровнем сигнала 0,5 В.

  • 8.9.4 Сигнал с выхода калибратора подать на вход поверяемого осциллографа. Провести измерение времени нарастания ПХ.

  • 8.9.5 Органы управления осциллографа устанавливать в следующие положения:

Канал 1                включён

Связь                 DC

входное сопротивление  50 Ом

ограничение полосы пропускания выключено Синхронизация         Тип/Фронтом

Источник              Канал 1

Режим

Авто

Развертка

Дисплей Накопление

эквивалентная; минимальное значение коэффициента развёртки Тип/Вектор

Выкл

Режим измерения       Rise (10%-90%)

статистика измерений    включена

Коэффициент отклонения 100 мВ/дел

  • 8.9.6 Нажать на передней панели осциллографа кнопку «Очистка экрана» и произвести считывание среднего значения результата измерения времени нарастания при числе статистки измерений не менее 50.

  • 8.9.7 Вычислить действительное значение времени нарастания осциллографа по формуле:

tH =VtL-tc

где Шзм - время нарастания, измеренное согласно п. 8.9.6,

tc - время нарастания испытательного импульса с калибратора

  • 8.9,8 Результаты поверки считаются удовлетворительными, если действительное значение времени нарастания ПХ не превышает значений, указанных в таблице 8.

Таблица 8

Модификация осциллографов

Время нарастания ПХ (тк) (Ко> Ю мВ/д ел), пс

LabMaster 10-20Zi-A-R

19.3

LabMaster 10-25Zi-A-R

15.4

LabMaster 10-30ZLA-R

12.8

LabMaster 10-36Zi-A-R

10.7

LabMaster 10-50ZLA-R

8.0

LabMaster 10-59Zi-A-R

6,9

LabMaster 10-65Zi-A-R

6.5

9 Оформление результатов поверки
  • 9.1 При положительных результатах поверки на осциллограф выдается свидетельство установленной формы.

  • 9.2 Па оборотной стороне свидетельства о поверке записываются результаты поверки.

    даль-даль-

  • 9.3 В случае отрицательных результатов поверки поверяемый осциллограф к нейшему применению не допускается. На него выдается извещение о непригодности к

О.В. Каминский

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
