ГЕНЕРАТОР

СИГНАЛОВ ИНФРАЗВУКОВЫХ

И ЗВУКОВЫХ ЧАСТОТ

ГЗ-47

Паспорт, техническое описание и инструкция по эксплуатации

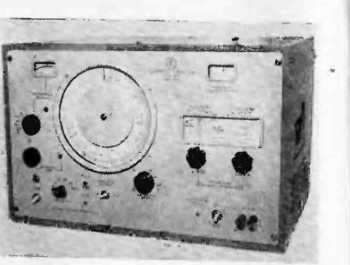

Общий вид генератора ГЗ-47

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1. Назначение

• 1.1, Генератор инфразвуковых и звуковых частот типа ГЗ-47 является источником электрического сигнала синусоидальной формы. Он представляет собой генератор на биениях, выполненный на транзисторах.

  • 1.2. Генератор предназначен для регулировки и испытаний радиотехнической и другой электронной аппаратуры, а также для проведения исследовательских работ в различных областях пауки и техники.

  • 1.3. Генератор предназначен для использования з лабораторных и цеховых условиях Практически генератор может быть использован для проверки и регулировки усилителей, фильтров и радиотехнических устройств в широком диапазоне частот.

Преимущественной особенйостью данного генератора перед другими аналогами является возможность использования его в автоматических схемах и в тех случаях, когда необходима автоматизация процесса измерения.

• 1.4, Рабочими условиями эксплуатации генератора являются

а) температура окружающего воздуха от +10 до +35° С;

б) атмосферное давление 750±30 мм рт. ст. (100000± ±4000 н/м²)-,

в) относительная влажность воздуха до 80% при температуре + 20“ С.

2. Состав комплекта

Наименование или тип изделия.
Документация	Кол-во
1. Генератор инфразвуковых и звуковых частот	1 пгт.
2. Предохранители: ПМ-0,5	2 шт.
ПМ-1	2 шт.
ПМ-2	1 шт
3. Описание, инструкция по эксплуатации, паспорт	1 экз

3. Технические характеристики

• 3.1. Генератор имеет два диапазона: диапазон инфразвуковых частот от 0,02 до 20 гц и диапазон звуковых частот от 20 гц до 20 кгц. Кроме этого, с помощью элемента расстройки могут быть получены частоты от 0,01 до 0,02 гц.

Частота на диапазонах 0,02—20 гц и 0,02—20 кгц может перестраиваться как вручную, так и автоматически.

• 3.2. Время автоматического прохождения рабочей части шкалы равняется 1, 3, 10, 30, 100 или 300 мин ± 10%.

• 3.3. В генераторе предусмотрена возможность расстройки по частоте на ±0,15 кгц на "звуковом диапазоне и ±0,15 гц—на инфразвуковом диапазоне.

Расстройка по частоте производится только вручную.

• 3.4. Нормальными условиями эксплуатации являются: температура окружающего воздуха 20±5°С;

атмосферное давление 750± 30 мм рт. ст. (100000 ± 4000 я/л²); относительная влажность 65± 15%;

напряжение питания сети 50 гц 220 в ±2%;

значение нагрузки 600 ом.

Рабочие условия оговорены выше (см. п. 1.4 настоящего технического описания).

• 3.5. Основная погрешность по частоте не превышает ± (0.01F + 2) гц на звуковом диапазоне и ± (0,01 F+0,002) гц — на инфразвуковом диапазоне, где F —частота в гц, отсчитываемая по шкале прибора.

• 3.6. Погрешность градиуровки шкалы расстройки не превышает ± (0,02F_P + 2) гц на звуковом диапазоне н ±(0,02F,, + + 0,002) гц — на инфразвуковом диапазоне, где F_? — частота в гц, отсчитываемая по шкале расстройки

• 3.7. Температурный коэффициент частоты в рабочем диапазоне температур не превышает ±0,2 гц на Г С на звуковом диапазоне и 0,0002 гц на 1’С —на инфразвуковом диапазоне.

• 3.8. Изменение частоты за I час работы после установления режима не превышает ±5 гц на звуковом диапазоне и ±0,005 гц — на инфразвуковом диапазоне.

• 3.9. Изменение частоты при отклонении напряжения питания от номинала на ±10% не превышает ± 1 гц на звуковом диапазоне и ±0,001 гц — на инфразвуковом диапазоне.

• 3.10. Изменение частоты при изменении нагрузки от значения холостого хода до максимального или прй регулировке выходного напряжения не превышает ±0,05%.

• 3.11. Генератор имеет на выходе два аттенюатора, обеспечивающих ослабление выходного напряжения:

а) от 0 до 100 дб ступенями через 10 дб с погрешностью ±0,5 дб на ступенях до‘70 дб и ±0,8 дб на ступенях до 100 дб\

б)  от 0 до 11 дб плавно с погрешностью ±0,1 дб.

• 3.12. Номинальная выходная мощность генератора па нагрузке 600 ом составляет 0,63 вт.

• 3.13. Основная приведенная погрешность установки выходного напряжения при работе генератора на нагрузку 600 ом не превышает ±4%.

• 3.14. Неравномерность частотной характеристики в каждом диапазоне частот не превышает ±3% относительно уровня на опорной частоте.

• 3.15. Коэффициент гармоник генератора при номинальной выходной мощности не превышает:

1% на частотах от 100 до 20000 гц на звуковом диапазоне и от 0,1 до 20 гц — на инфразвуковом диапазоне;

2% на частотах от 20 до 100 гц на звуковом диапазоне и от 0,02 до 0,1 гц — на инфразвуковом диапазоне.

• 3.16. Суммарное напряжение комбинационных составляющих и составляющих с частотами гетеродинов в выходном сигнале не превышает 0,5% от номинального напряжения.

• 3.17. Переменная составляющая питающего напряжения не превышает 0,5% от номинального выходного напряжения.

• 3.18. Постоянная составляющая на выходных зажимах инфразвукового канала не должна превышать 2% от номинального значения выходного напряжения.

• 3.19. Питание прибора осуществляется от сети переменного тока с напряжением 220 в ±10% частотой 50 гц ±1%.

• 3.20. Прибор обеспечивает нормальную работу через 15 минут после включения.

3-21. Прибор допускает непрерывную работу в течение 8 часов.

• 3.22. Габариты прибора: 510 X 390 X 340 мм.

• 3.23. Вес прибора не. превышает 35 кг.

• 3.24. По расчету надежности среднее время безотказной работы прибора составляет 300 часов.

• 3.25. Мощность, потребляемая от сети, не превышает 120 ва.

• 4. Конструкция

Конструктивно генератор выполнен как переносной прибор настольного типа.

Все основные функциональные узлы представляют собой съемные блоки, укрепленные на жестком сборном каркасе, состоящем из литых деталей (субпанели, верхней, нижней, боковых и задней стенок).

Все наиболее ответственные узлы (конденсатор переменной емкости, конденсаторы расстройки и установки нуля, блок автоматической развертки, аттенюаторы) укреплены на субпанели. К ней также крепится и передняя панель прибора.

Гетеродины установлены в нижней части прибора в литом корпусе,                                                          •

Основная часть схемы прибора расположена на платах, установленных на откидной раме в задней части прибора, что обеспечивает легкий доступ ко всем элементам схемы.

Отдельными узлами оформлены преобразователь инфразвукового канала, усилитель звуковой частоты и три выпрямителя.’

Межблочный монтаж выполнен в виде кроссов.

Все основные органы управления вынесены на переднюю панель.

9

• 5. Описание электрической схемы и принцип действия прибора

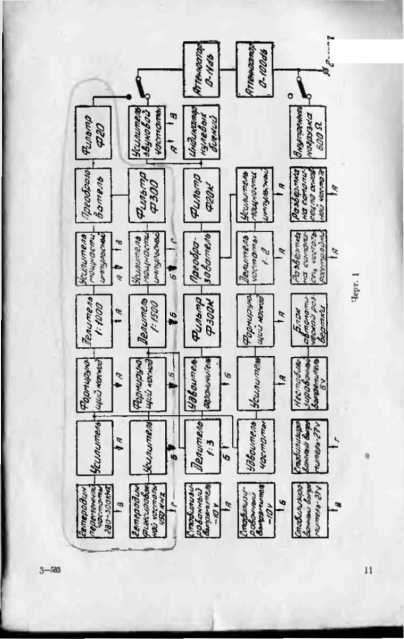

Генератор ГЗ-47 является генератором на биениях. Блок-схема его представлена на рис. 1. Из блок-схемы видно, что прибор имеет два самостоятельных канала, инфразвуковой и звуковой, работающие от общих гетеродинов на общий выход, причем одновременно работает на нагрузку лишь какой-либо один канал.

Один нз гетеродинов работает на фиксированной частоте 450 кгц, частота другого может изменяться в пределах от 280 до 300 кгц.

Частоты гетеродинов находятся в соотношении 2 : 3, что значительно уменьшает возможность паразитной синхронизации их частот.

Через буферные каскады напряжения гетеродинов поступают на вход одного из двух каналов — звуковой или инфразвуковой.

5.1. Инфразвуковой канал

С буферных каскадов усиленное синусоидальное напряжение гетеродинов подается на формирующие каскады, где оно про вращается в прямоугольное импульсное однополярное напряжение со скважностью, близкой 2.

Этим напряжением запускаются триггерные делители частоты. Коэффициент деления делителя в тракте фиксированной частоты равен 1500, а в тракте переменной частоты —1000. Таким образом, на выходе делителей получаются частоты: 300 гц— как продукт деления частоты 450 кгц в 1500 раз и 280—300 гц — результат деления частоты переменного гетеродина 280—300 кгц на 1000. Далее оба эти напряжения используются для запуска каскадов усиления мощности, работающих в ключевом режиме.

Оконечный каскад тракта фиксированной частоты нагружен на фильтр нижних частот ФЗОО, задачей^ которого является фильтрация высших гармонических составляющих, содержащихся в прямоугольных импульсах, которые выдает оконечный каскад, Получающееся после фильтра синусоидальное напряжение поступает на преобразователь.

С оконечного каскада тракта переменной частоты напряжение прямоугольной формы подается непосредственно на преобразователь и является управляющим для него.

Преобразователь представляет собой кольцевой модулятор на стабилитронах. Использование этого преобразователя в сочетании с. мощными оконечными каскадами, работающими на него, позволяет снять непосредственно с преобразователя мощность порядка I вт.

Выделение инфразвуковой частоты из общего спектра, получающегося при преобразовании, производится с помощью фильтра нижних частот Ф20.

Ю

Регулировка выходного напряжения в пределах от 0 до 111 <96 производится с помощью 2-х аттенюаторов: 0—100 дб ступенями через 10 дб и 0—11 <36 —плавно.

Ввиду того, что уровень выходного напряжения является лишь функцией напряжения стабилизированного источника питания (амплитуда импульса оконечного усилителя фиксированного канала практически равна напряжению питания каскада, стабилизированному с точностью ±0,3%, а коэффициенты передачи фильтров и преобразователя — величины постоянные), величина выходного напряжения определяется однозначно с помощью системы отсчета, связанной с выходными аттенюаторами.

5.2. Звуковой канал

В тракте фиксированной частоты (450 хгц) усиленное синусоидальное напряжение гетеродина подается на формирующий каскад, а оттуда сформированное прямоугольное импульсное напряжение той же частоты поступает на триггерный делитель частоты с коэффициентом деления 3:1.

Получившееся после деления прямоугольное импульсное напряженке с частотой следования 150 кгц и скважностью 3 фильтруется, в результате чего выделяется составляющая с частотой 150 кгц, удваивается по частоте до 300 кгц'и подается на вход усилителя-ограничителя, который превращает синусоидальный сигнал в импульсный со скважностью 2 и обеспечивает необходимую мощность этого сигнала на выходе. После этого сигнал очищается от высших гармонических составляющих с помощью фильтра нижних частот ФЗООК и подается на преобразователь.

В тракте переменной частоты сигнал с частотой 280—300 кгц подается на удвоитель частоты и с помощью усилителя усиливается до величины, необходимой для запуска формирующего каскада.                                                      '  .

Формирующий каскад превращает синусоидальное напряжение с частотой 560—600 кгц в прямоугольное, а затем с помощью триггера частота делится на 2. При этом получается прямоугольное импульсное напряжение с частотой следования 280—300 кгц и скважностью 2. Это напряжение усиливается оконечным усилителем мощности, работающим в режиме ключа, и подается на преобразователь, являясь для него управляющим.

Выделение звуковой частоты из спектра, получающегося при преобразовании, производится с помощью фильтра нижних частот Ф20К-

Далее сигнал усиливается усилителем звуковой частоты и через аттенюаторы поступает на выходные клеммы прибора.

Регулировка выходного напряжения производится таким же образом и теми же аттенюаторами, что и в инфразвуковом канале.

Питание прибора осуществляется от 4-х стабилизированных выпрямителей: двух по 10 вольт и двух по 27 вольт и одного не-стабнлизированного на 6 вольт. Выход на 2-координатиый самописец ПДС-1 осуществляется с линейных потенциометров, жестко связанных с элементами перестройки частоты генератора,

Автоматическое прохождение диапазона частот осуществляется с помощью блока автоматической развертки, состоящего из встроенного в прибор электродвигателя, соединяющегося с помощью электромагнитных муфт через коробку скоростей с конденсатором переменной емкости гетеродина.

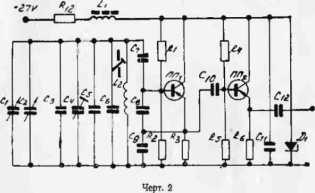

S.3. Гетеродин фиксированной частоты (рис. 2)

Гетеродин фиксированной частоты (450 кгц) собран на транзисторе типа П416Б (ПП|), работает по схеме с емкостной обратной .связью, с заземленным по высокой частоте коллектором.

Параллельно контуру, кроме основных емкостей, включены термокомпенсирующие емкости С₅ и Се, обеспечивающие температурную стабилизацию частоты, а также два переменных конденсатора небольшой емкости. Один из них Ci служит для установки нулевой частоты (нулевых биений), другой С₂ —позволяет получать расстройку в пределах ±150 гц на любой из частот звукового диапазона или ±0,15 гц — на инфразвуковом диапазоне

Установка исходной частоты 450 кгц производится подстроен ным конденсатором С< и индуктивностью L» при заводской ре гулировке прибора.

Согласование выхода гетеродина с нагрузкой осуществляется с помощью эмиттерного повторителя, собранного на транзисторе типа П416Б (ППг).

Индуктивность L| и конденсатор Си составляют фильтр в цепи питания.

Гетеродин питается от стабилизированного источника —27 о. Дополнительная стабилизация осуществляется резистором Я» и стабилитроном Д|

5.4. Гетеродин переменной частоты

Схема этого гетеродина аналогична схеме гетеродина фиксированной частоты. Кроме основных емкостей, термокомпенсирующей и подстроечной, параллельно контуру включен конденсатор переменной емкости (поз. 392), изменяющий частоту гетеродина в пределах от 300 до 280 кгц. Шкала этого конденсатора проградуирована непосредственно в частотах, получаемых на выходе генератора.                                              «

Согласование выхода, так же, как и у фиксированного гетеродина, осуществляется эмиперным повторителем.

Черт. 3

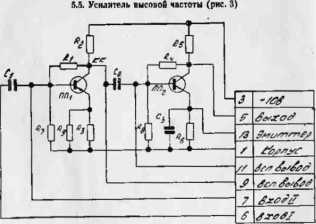

Усилитель высокой частоты содержит два каскада усиления на транзисторах типа П416Б, собранных по схеме с общим эмиттером. В схеме применена отрицательная обратная связь по току и напряжению, повышающая стабильность работы узла. Коэффициент усиления порядка 40.

Усилитель является унифицированным узлом, выпускается серийно под номером П22.2.2.01 и носит название «Видеоусилитель двухкаскадный».

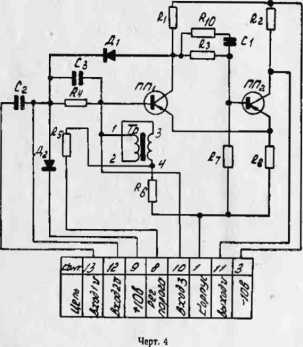

5,6 Формирующий каскад (рис. 4)

Формирующий каскад собран по схеме триггера Шмитта на 2-х транзисторах типа П416Б и выдает импульсы амплитудой порядка б вольт. Каскад является функциональным узлом и носит название «Триггер Шмитта».

Он представляет собой двухкаскадный усилитель, охваченный

!Б положительной обратной связью. Режимы подобраны так, что при отсутствии сигнала на его входе транзистор ПП| закрыт, а ППо— открыт.

Ввиду этого положительные входные импульсы (или положительная полуволна синусоидального напряжения) не вызывают изменения режима работы схемы. Отрицательное же напряжение, достигнув определенной критической величины, открывает ПП| и, вследствие положительной обратной связи, запирает ППа. В результате на выходе схемы появляется отрицательный импульс. При уменьшении входвого сигнала до уровня ниже критического происходит запирание ПП_; и отпирание ПП₂, т. е. схема возвращается в исходное состояние. Поскольку все процессы происходят лавинообразно, фронты выходного импульса получаются весьма хорошими, порядка 0,15 мксек.

Диод Ла предотвращает пробой перехода эмиттер-база. Диод Д| служит для создания нелинейной обратной связи, позволяющей вывести транзисторы из режима насыщения.

5.7. Делитель частоты 1:1500

Деление частоты на 1500 осуществляется триггерными делителями в последовательности 1:2, 1:5, 1:5, 1:5, 1:3, 1: 2.

Деление частоты на 5 достигается с помощью 3-х триггеров, в которых импульс с третьего триггера через дифференцирующие цепочки подается на два предыдущих.

Деление частоты на 3 достигается с помощью 2-х триггеров, также охваченных обратной связью через дифференцирующую, цепь. Деление на 2 осуществляется одним триггером.

В схеме использованы унифицированные высокочастотные триггеры П22.1.3.02, собранные на транзисторах типа П416Б (рис. 5).

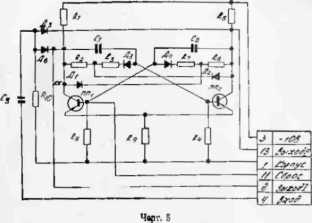

Схема каждого триггера состоит из двух усилительных каскадов, охваченных взаимными положительными коллекторно-базовыми- обратными связями, обеспечивающими условия развития скачка. В цепи обратной связи триггера включены диоды Д₃ и Д_А, предотвращающие пробой перехода эмиттер-база транзистора. Диоды Да и Д₂ служат для создания нелинейной обратной связи, позволяющей вйвести транзисторы из режима насыщения.

Запуск триггера осуществляется импульсами положительной полярности через диоды Д5 и Д₈. Триггер срабатывает от импульса с фронтом -С 0,2 мксек и амплитудой ' 4,5 в, а выдает импульс с фронтом -< 0,1 мксек, амплитудой 6 вольт.

Согласование выхода делителя с низхоомным входом импульсного усилителя мощности осуществляется с помощью эмиттер-ного повторителя. В схеме использован унифицированный эмит-терный повторитель отрицательных импульсов П22.6.2.12 (рис. 6).

Черт 6

Он представляет собой каскад с глубокой отрицательной обратной связью по напряжению, с относительно большим (6,5 кол) входным и малым (омы) выходными сопротивлениями.

5.8. Делитель частоты 1:1000

Так же, как и описанный выше делитель, он является триггерным. Деление осуществляется в последовательности 1:2, 1:2. 1 :5, 1:5,1:5, 1:2. Использованы те же типы триггера и эмиттер-ного повторителя, что и в делителе с коэффициентом деления 1 :1500.

Импульсный усилитель мощности содержит два каскада: выходной каскад на мощных транзисторах типа П217 (ПП₃ и ПП0. каскад предварительного усиления на триодах типов П10А (П11 [) с проводимостью п — р — п и МП16 (ППг) с проводимостью р—п —р, Согласование выхода предварительного усилителя с низкоомным входом мощного каскада производится с помощью трансформатора Трь

Оба каскада работают в ключевом режиме. Для увеличении амплитуды импульсов, поступающих на базы транзистора ПП, и ПП₂, используются диоды и Дг (происходит восстановление постоянной составляющей, в результате чего двуполярный импульс превращается в однополярный с удвоенной амплитудой)

Нагрузкой мощного каскада является трансформатор Тр₂, работающий на фильтр нижних частот в схеме тракта фиксированной частоты, и преобразователь в схеме тракта переменной частоты. В соответствии с этим в качестве Трг используются два разных трансформатора, отличающихся намоточными данными вторичных обмоток. В остальном усилители в обоих трактах совершенно идентичны.

5.10. Фильтр нижних частот ФЗОО

Фильтр нижних частот ФЗОО является нагрузкой импульсного усилителя мощности в тракте фиксированной частоты инфразвукового канала.

Его назначение —отфильтровать все высшие гармонические составляющие импульсного напряжения, подводимого от усилителя мощности. Элементами фильтра являются индуктивности (поз. 266 и 271) и емкости (поз. 265, 267, 268, 272, 273).

Характеристическое сопротивление фильтра 600 ом. Частоты 900 гц и выше подавляются более чем на 50 дб.

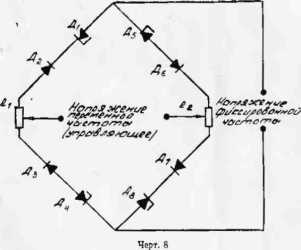

5.11. Преобразователь инфразвукового канала (рис. 8)

В качестве преобразователя выбрана кольцевая схема, как обеспечивающая минимальный уровень мешающих продуктов преобразования. Каждое плечо схемы содержит последовательно 4-583                                                                       19 включенные в обратной полярности стабилитрон типа Д817А с напряжением стабилизации 56 вольт и диод Д237Б. Такой мост при приложении к нему импульсного управляющего напряжения с амплитудой около 115 вольт позволяет получать преобразованное напряжение с амплитудой порядка 30 в.

Потенциометры Rj и Rj служат для балансировки постоянной составляющей в выходном напряжении, которая появляется из-за разброса параметров стабилитронов.

5.12. Фильтр пижних частот Ф20

Фильтр нижних частот служит нагрузкой преобразователя. Его назначение — отфильтровать все высокочастотные компоненты, получаемые при преобразовании, н пропустить заданную полосу частот.

Элементами фильтра являются индуктивности (поз. 292, 295) и емкости (поз. 588, 291, 293, 294, 296, 297).

Характеристическое сопротивление фильтра 600 ом. Частоты . выше 250 гц подавляются фильтром более чем на 50 дб.

5.13. Удвоитель-ограничитель (рис. 9)

Этот каскад выполняет две функции:

а) выделяет составляющую с частотой 300 кгц из подводимого импульсного сигнала со скважностью 3 и частотой следования 150 кгц;

б) усиливает и ограничивает полученное синусоидальное напряжение, формируя из него импульсный сигнал со скважностью 2 (меандр).

Первая задача решается с помощью контура, настроенного на частоту 300 кгц (обмотка II трансформатора Tpi и емкость Сг). Для увеличения добротности контура связь с предыдущим каскадом автотрансформаторная.

Вторая задача решается собственно усилителем-ограничителем на транзисторах типа П416Б (ПП, и ПП»), работающих в ключевом режиме по двухтактной схеме.

Нагрузкой каскада является фильтр нижних частот, включенный через согласующий трансформатор Трг.

5.14. Фильтр яижннх частот ФЗООК

Фильтр нижних частот ФЗООК является нагрузкой импульсного удвоителя-ограничителя в тракте фиксированной частоты звукового канала. Его назначение—отфильтровать все высшие гармонические составляющие импульсного напряжения, подводимого от усилителя мощности.

Элементами фильтра являются индуктивности (поз. 385, 387. 389) и емкости (поз. 384, 386, 388, 390). Характеристическое сопротивление фильтра 500 ом. Частоты 900 кгц и выше подавляются более чем на 50 дб

Усилитель служит для получения управляющего напряжения импульсной (меандр) формы, необходимого для работы преобразователя на стабилитронах, аналогичного по схеме описанному выше.

Каскад представляет собой усилитель, работающий в ключевом режиме на транзисторе типа П416Б. Согласование с нагрузкой осуществляется импульсным трансформатором Тр..

Цепь С|Д_| служит для восстановления постоянной составляющей, аналогично описанной выше цепи импульсного усилителя мощности в инфразвуковом канале. Резистор Ri необходим для согласования низкоомного входа усилителя с выходом предыдущего каскада (высокочастотного триггера).

5.16. Преобразователь звукового канала

Преобразователь звукового канала выполнен по кольцевой схеме на стабилитронах типа Д808 и диодах Д9К (поз. 430, 433, 437, 438, 439, 440, 443, 444). Резисторы (поз. 435, 436, 441, 442) * одинаковы, калиброваны с точностью 0,5% п служат для симметрирования схемы.

5.17. Фильтр нижних частот Ф20К

Фильтр Ф20К служит нагрузкой преобразователя. Его назначение—отфильтровать все высокочастотные компоненты, получаемые при преобразовании, и пропустить заданную полосу частот. Элементами фильтра являются индуктивности (поз. 446 и 448) и емкости (поз. 445,447 и 451).

Характеристическое сопротивление фильтра 600 ом. Частоты выше 250 кгц подавляются фильтром более, чем на 50 дб.

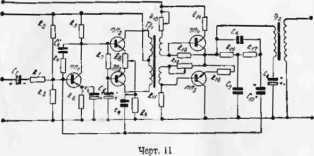

5.13. Усилитель звуковой частоты (ряс. 11)

Усилитель служит для получения необходимой (0,63 вт) мощности сигнала звуковой частоты на выходе генератора.

Коэффициент усиления усилителя по напряжению порядка 50. Усилитель содержит три каскада усиления. Выходной каскад собран на кремниевых транзисторах типа П701А, работающих на общую нагрузку, включенную через выходной трансформатор Tpj.

Транзисторы включены последовательно, по имеют раздельные входные цепи и раздельную регулировку режима (резисторы Rio и Rie). что позволяет симметрировать работу каскада при неизбежном разбросе параметров транзисторов, а также при значительном изменении температуры окружающей среды

Раскачка выходного каскада осуществляется предварительным усилителем на транзисторах П416Б. работающих по двух-22

тактиой схеме на согласующий трансформатор Тр>. Балансировка постоянной составляющей коллекторного тока в трансформаторе Tpi осуществляется потенциометром R₆.

Входной каскад собран на транзисторе типа П416Б. Для улучшения фазовой характеристики усилителя в области высоких частот введена отрицательная обратная связь с коллектора на базу (конденсатор С_г и резистор R₄).

Весь усилитель охвачен глубокой отрицательной обратной связью, что позволяет получить малый коэффициент нелинейных искажений (порядка ОД—Д3%). Высокая линейность частотной характеристики усилителя обеспечивается применением корректирующих элементов в цепи обратной связи (Се, С7. Ris. Ri?). придающих частотной характеристике цепи обратной связи специальную форму. Согласование усилителя с фильтром Ф20К осуществляется с помощью резистора Ri = 500 ом и разделительной емкости С|. Номинальной нагрузкой усилителя является нагрузка 600 ом.

• S.19. Аттенюаторы

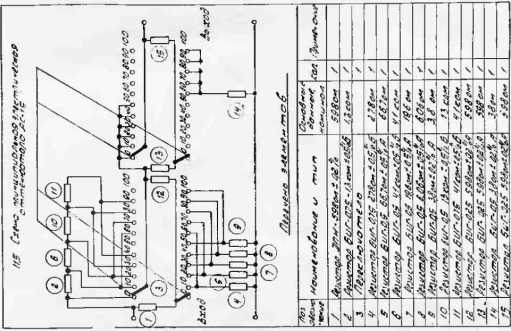

Регулировка выходного напряжения осуществляется с помощью аттенюаторов (поз. 205 и 324).                       «

Аттенюатор (поз. 205) даст ослабление выходного сигнала до 11 дб плавно. Он выполнен по Т-образной схеме мостового типа. Плавное изменение параллельной и последовательной ветвей осуществляется синхронно с помощью специального сдвоенного проволочного потенциометра.

Аттенюатор (поз. 324) обеспечивает ослабление выходного сигнала до 100 дб ступенями по 10 дб. При ослаблениях до 50 дб схема аттенюатора также представляет собой коммутируемые 23 Т-образные звенья мостового типа. При ослаблениях свыше 50 дб последовательно с этими звеньями включается обычное Т-образ-ное звено с затуханием 50 дб. Оба аттенюатора рассчитаны для работы на активную нагрузку 600 ом.

Отсчет выходного напряжения осуществляется по шкале, закрепленной на оси плавного аттенюатора.

• 5.20. Индикатор нулевых биений

Контроль установки нулевых биений генератора производится по стрелочному прибору. Для этого при нажатии кнопки «УСТАНОВКА НУЛЯ» стрелочный прибор с помощью реле РЭС-1-5 (поз. 494) включается на выход фильтра нижних частот Ф20К через резисторы (поз. 450 и 459).

• 5.21. Питание генератора

Питание генератора производится от сети переменного тока частоты 50 гц напряжением 220 вольт.

В схеме использованы 4 стабилизированных и один нестаби-лизнрованный выпрямитель.

Два стабилизатора с напряжением —10 в питают соответственно: одни—тракт фиксированной частоты, другой —тракт переменной частоты при работе генератора на обоих частотных диапазонах. Последний питает также первые два каскада усилителя знуковой частоты и с него подается напряжение на потенциометры записи (поз. 133 и 134). Два стабилизатора с напряжением —27 в питают: один — усилитель мощности тракта переменной частоты инфразвукового канала, другой — усилитель мощности тракта фиксированной частоты инфразвукового канала или выходной каскад усилителя звуковой частоты в зависимости от того, в каком диапазоне работает генератор.

Кроме этого, от него питаются все реле. Нестабилизирован-ный выпрямитель на 6 вольт служит для питания электромагнитных муфт. Питание гетеродинов производится от стабилизаторов —27 вольт.

• 5.22. Описапке хякематнчпекой схемы

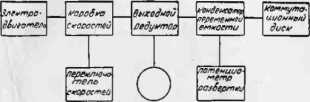

Блок-схема передачи вращения от электродвигателя к конденсатору переменной емкости изображена на рис. 12.

Синхр’ониый электродвигатель типа ДСМ-2-Л-220 механически соединен с коробкой скоростей, позволяющей получить 6 скоростей записи. Включение каждой из скоростей производится при помощи 6 электромагнитных муфт, управляемых переключате-: лем скоростей, установленным на передней панели прибора.

Коробка скоростей связана с выходным редуктором при помощи выходной электромагнитной муфта, позволяющей при необходимости отключить электрический привод и включить ручное управление. При этом выходной редуктор выполняет роль верньера.

На оси конденсатора переменной емкости имеется диск для коммутации различных цепей схемы в процессе записи.

Потенциометр на оси конденсатора обеспечивает напряжение развертки по осн частот.

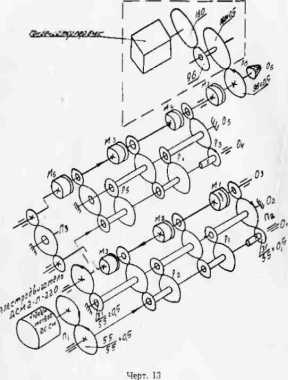

Подробная кинематическая схема устройства показана на рис. 13.

Вращение электродвигателя ДСМ через передачу nt передается на ось Ot и далее через передачу П₂ на ряд последовательно включенных редукторов Pt, Р₂, Рз, Р< и Р₅.

Выходная шестерня каждого из редукторов связана с шестерней якоря, соответствующего электромагнитной муфте М₂, М₃, М₄, Мз и М₆. Якорь муфты Mi связан с осью Ot через передачу П₅.

При работе двигателя якоря всех муфт вращаются, имея различные заданные скорости.

Выходная ось, на которой закреплены сами муфты, состоит из двух половин Оз и Оз, соединенных передачей Пз.

При включении питания той или иной муфты якорь ее притягивается и обеспечивает выбранную скорость вращения вы< ходной оси О_в. На выходной оси О₆ закреплена муфта М*.•'Связанная при помощи шестерни с выходным редуктором Ре, для вращения конденсатора переменной емкости ПК.

При автоматической записи муфта М7 обесточена и ручка ручного управления, связанная с якорем муфты, не вращается. При ручном управлении обесточиваются все муфты коробки скоростей и включается муфта М₇. В этом случае при вращении органа ручного управления вращаются ось Об и конденсатор переменной емкости.

Прибор транспортируется в таком состояния, что непосредственно после изъятия ого из упаковки и установки на рабочем месте готов к эксплуатация.

При подготовке прибора к работе необходимо проверить наличие исправных предохранителей, находящихся па задней стенке прибора, подсоединить заземление к клемме заземления, находящейся там же, и ознакомиться с указаниями по работе с прибором.

• 7. Указания по работе

  • 7.1. Меры безопосяоети:

а) к работе с прибором могут быть допущены лица, знающие правила техники безопасности при работе с напряжением до 1000 в;

б) необходимо помнить, что внутри прибора имеется напряжение порядка 220 в;

в) при работе с прибором следует произвести заземление прибора.

• 7.2. Расположение органов управления

Все необходимые при работе с прибором органы управления вынесены на переднюю панель прибора (см. фото прибора стр. 6).

На переднем панели расположены:

а) ручка «УСТАНОВКА ЧАСТОТЫ» —для установки необходимой частоты;

б) ручка и шкала «РАССТРОЙКА Hz —KHz» —для осуществления’ расстройки по частоте в заданных пределах;

в) ручка и кнопка «УСТАНОВКА НУЛЯ» —для установки пулевых биений генератора;

г) частотная шкала генератора — для визуального контроля за устанавливаемой частотой;

д) переключатель «Hz —KHz»—для выбора необходимого диапазона частот;

е) тумблер «СЕТЬ» —для включения прибора;

ж) сигнальная лампочка- для контроля за включением прибора;

з) переключатель «ВРЕМЯ min» — для выбора необходимой скорости автоматического прохождения шкалы частот генератора;

и) кнопки «ПУСК» и «СТОП»—для управления автоматическим прохождением шкалы частот генератора;

к) стрелочный прибор индикатора нулевых биений —для контроля за установкой нулевых биепий;

л) ручки '«ОСЛАБЛЕНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ» — «0—100 db» и «0—10 db» и шкалы контроля выходиогр напряжения — для установки визуального контроля за установкой выходного напряжения;

м) кнопка «ВЫКЛЮЧЕНИЕ СИГНАЛА» — для кратковременного выключения сигнала;

н) тумблер «ВКЛ. 600Q»—для подключения внутренней нагрузки;

о) клеммы «ВЫХОД» —для подключения к прибору внешней нагрузки.

• 7.3. Подготовка к измерениям

  • 7.3.1. Прибор необходимо вынуть из упаковочной тары и очистить от пыли. Проверить работу ручек управления. Затем включить прибор и прогреть в течение 7 часов, после чего выключить из сети и выдержать в течение 24 часов при температуре окружающего воздуха 4-20° ±5° С, при относительной влажности не более 80%.

Если после долгого хранения прибор отсырел, то перед включением его следует поставить на 4 часа в камеру тепла с температурой +40° С.’

Необходимо помнить, что для повышения надежности прибора и получения от него более стабильных параметров следует соблюдать нормальные условия эксплуатации прибора.

• 7.3.2. Исходное положение органов управления:

а) тумблер «СЕТЬ» — выкл.;

б) тумблер «ВКЛ. 600Q» —«ВКЛ.»;

в) шкала «РАССТРОЙКА Hz —KHz» —на «0»;

г) шкала частот — на «0»;

д) положение ручек «ОСЛАБЛЕНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ»—«0» дб\

е) переключатель «ВРЕМЯ min» — «1».

• 7.3.3. При работе с прибором необходимо придерживаться следующего порядка:

а) вилку шнура питания включить в сеть переменного тока напряжением 220 в\

б) установить тумблер включения сети «СЕТЬ» в положение «ВКЛ.», при этом должна загореться сигнальная лампочка;

в) в случае, когда необходимо получить большую точность и стабильность частоты, к работе следует приступить после 15-минутного самопрогрева прибора;

г) откалибровать частоту генератора. Для этого:

шкалу частот установить на нуль;

шкалу расстройки установить на нуль;

тумблер «ДИАПАЗ’ОН ЧАСТОТ» установить в положение «KHz»;

нажать кнопку «УСТАНОВКА НУЛЯ» и, не отпуская ее, вращением ручки «УСТАНОВКА НУЛЯ» получить нулевые биения. Контроль нулевых биений производится по стрелочному прибору;

после того, как стрелка прибора будет проходить от одного крайнего положения в другое, за время не менее одной секунды, отпустить кнопку;

д) тумблер «ВКЛ. 600Й» установить в положение «ВКЛ.»;

е) ручкой «0—100 db» установить «ПРЕДЕЛЫ ШКАЛЫ» в положение «20 V»;

ж) ручкой «0—10 db» установить «ВЫХОДНОЕ НАПРЯЖЕНИЕ» в положение «20»;

з) установить шкалу частот генератора на «0».

• 7.4. Проведение измерений

а) Установка частоты.

Установка требуемой частоты производится ручкой «УСТАНОВКА ЧАСТОТЫ» по частотной шкале генератора. При этом шкала расстройки должна находиться на нуле.

В зависимости от заданной частоты тумблер «ДИАПАЗОН ЧАСТОТ» ставится либо в положение «НгЬ, при котором частотная шкала генератора оказывается проградуированной в герцах, либо в положение «KHz», при этом шкала градуирована в килогерцах.

Ручка «РАССТРОЙКА Hz —КНг» позволяет производить плавное изменение частоты в пределах ±0,15 герц (или килогерц, в зависимости от положения тумблера «ДИАПАЗОН ЧАСТОТ»), в любой точке частотного диапазона. Частоты от 0,01 гц до 0,02 гц могут быть установлены только с помощью ручки «РАССТРОЙКА Hz - KHz».

При работе с прибором необходимо время от времени проверять калибровку частоты генераторов по методике, изложенной в п. «г» раздела 7.3.3.

б) Регулировка и отсчет выходного напряжения.

Регулировка выходного напряжения производится с помощью аттенюаторов: ручкой «0—100 db» ступенями через 10 дб, ручкой «0—10 db» —плавно. С помощью этих аттенюаторов напряжение на выходе генератора при нагрузке 600 ом регулируется в пределах от 20 вольт цо 60 микровольт.

Отсчет выходного напряжения производится по шкале плавного аттенюатора. Предел шкалы определяется по лимбу «ПРЕДЕЛЫ ШКАЛЫ» ступенчатого аттенюатора.

Кроме отсчета выходного напряжения в вольтах, может быть сделан отсчет ослабления выходного напряжения в децибелах. Для этого необходимо сложить показания в децибелах по соответствующей шкале плавного аттенюатора с показанием шкалы аттенюатора «0—100 db». Например, отсчет по шкале плавной аттенюатора равен 3,2 дб, а по шкале аттенюатора «О—100 db» — 10 дб. Тогда общее ослабление выходного напряжения будет 3,2+10=13,2 дб. Нулевому ослаблению («0» дб) соответствует выходной уровень 20 вольт.

ВНИМАНИЕ! Отсчет выходного напряжевня правилен только при работе генератора на нагрузку 600 ом.

При отклонениях нагрузки от этой величины показании носят лишь ориентировочный характер.

Для правильного отсчета выходного напряженви при работе на сопротив-5’                                                                          29

ления нагрузки значительно больше, чем 600 о*, следует включить внутреннюю нагрузку тумблером <6000».

в) Работа с прибором в режиме автоматического прохождения частотного диапазона.

Порядок работы:

произвести калибровку частоты генератора;

ручками «РЕГУЛИРОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ» установить заданный уровень напряжения на частоте 1000 гц\ установить частотную шкалу на нуль;

установить требуемый диапазон частот;

установить необходимую скорость прохождения частотного диапазона ручкой «ВРЕМЯ min»;

нажать кнопку «ПУСК»;

остановка производится автоматически в нулевом положении шкалы частот после одного полного оборота шкалы. Остановка может быть произведена вручную нажатием кнопки «СТОП»;

изменение скорости вращения может быть сделано в процессе • развертки с помощью ручки «ВРЕМЯ min».

В НИМАННЕ I В процессе автоматического прохождении частотниги диапазона ручки «РАССТРОЙКА Hz - KHz» и «УСТАНОВКА НУЛЯ» должны находиться в неизменяем положении.

• 8. Указания по ремонту

При ремонте прибора необходимо строго соблюдать правила техники безопасности при работе с напряжением до 1000 в.

Для доступа внутрь прибора необходимо вывернуть винты, крепящие верхнюю, заднюю и кижнюю крышки прибора, и сяять их.

8.1. Наиболее возможные неисправности и методы их устранения

Неисормшость	Вероятная причина	Метода устранения
1. Генератор ие включается, т. е. ие загорается сигнальная лампочка	Неисправность выключателя сети, неисправен сетевой предохранитель	Проверить омметром работу выключателя сети и исправность предохранителя. При повторном сгорааии предохранителя отыскать место за-мыкаяия в цепи первичной обмотки трансформатора или в цепи ' выпрямителя ни 6 вольт и устранить замыкание
2. Генератор включается, сигнальная лампочка горит, но на ныходе нет напряжения	Неисправность одного из предохранителей в цепях источников питания	Проверить омметром исправность предохранителей. Заменить иеиспоавный предохранитель. При повторном сгорании    предохранителя

Методы устремили отыскать место замыкания и устранить era. Если смыкание происходит на инфразвуковом диапазоне, проверить, не раскалились ли трапзиста ры (поз. 203, 204, 259. 260). если на звуковом диапазоне— то транзисторы (поз 484 и 485).

Если сильно нагрелся один транзистор из пар (поз. 203— 204. 259—260 или 484—485), то необходимо его заменить Если сильно греются оба транзистора в паре, то необходимо проверить напряжение питам я этой пары. В случае, если это напряжение больше 27 в. проверить исправность соответствующего стабилизатора и установить уровень стабилизированного напряжения —27 ±0.01 в

Если отказ произошел на инфразвуковом диапазоне, то проверить, есть ли импульсное напряжение порядка 0,8— 0,5 вольт на базах транзисторов (поз. 203, 204, 259, 260) Если нет, то, измеряя импульсное напряжение на контрольных контактах плат триггеров иенспрамого тракта, найти вышедшую из строя плату н заменить ее.

Если отказ произошел на зву-ховом диапазоне, проверить, есть ли импульсное напряжение порядка 10 а на контрольном контакте транзистора (поз. 432) н 5 в. на контрольном контакте платы (поз. 371).

Если напряжение отсутствует, то проверить наличие импульсного напряжения на контрольных контактах триггеров в соответствующем тракте, найти неисправный и заменить его

Нсиспраинпгть	ПероЯТПМ причина	Метожы устранения
3. Выходное напряжение генератора не соответствует уста-нов.тевиому по шкале «ВЫХОДНОЕ НАПРЯЖЕНИЕ»	Измелилось стабилизированное папря жение источника —27 в клкала фиксированной частоты Вышел из строя одни из    транзисторов (поз. 203, 204, 259, 260, 484. 485)	Проверить нсяравностъ стабилизатора. Установить стабилизированное    напряжение -27 ±0.01 в Заменить неисправный транзис-тор
4. При нажатии хлопки «ПУСК» не происходит автоматической перестройки частоты	Неисправен микровыключатель (поз 145) Неиспрапко реле (поз. 135) Нет контакта в коп-тактиых   кольцах конденсатора переменной    емкости (поз. 392)	Проверить омметром исправность микровыключателя. Заменить неисправный микровыключатель Проверить омметром неправ ■гость реле Заменить иене правное реле Проверить омметром величие контакта. Восстановить контакт путем зачистки контакт, кого, кольца
5 При нажатии кпоп-кн «СТОП» автоматическая развертка ие прекращается	Неисправен мнкро-пыключзтель (поз. 144)	Заменить микровыключатель

Примечи»иг. Таблицы форм напряжений к режимов транзисторов приведены и приложении.

• 8.2. Указания ло подбору угтаквилнваемых на замену элементов схемы

При замене элементов схемы подбор требуется для полупроводниковых диодов Д808 (поз. 430, 438, 439, 444) и Д817Л (поз. 276, 282, 283, 287). Первые подбираются по одинаковому напряжению стабилизации с разбросом не более ±0,05 в при токе через полупроводниковый диод 5± 0,5 ма.

Вторые подбираются по одинаковому напряжению стабилизации с разбросом ±0,5 в при токе через диод 50±5 ма.

• 9. Указания по поверке генератора

9,1. Правила поверки

• 9.1.1. Данная инструкция является руководством при поверке генераторов типа ГЗ-47, находящихся в эксплуатации и выпускаемых из ремонта. Поверка генераторов производится не менее 1 раза в год.

• 9.1.2. В поверку принимаются приборы, укомплектованные паспортом, описанием и инструкцией по эксплуатации.

• 9.1.3. Перед поверкой необходимо изучить описание и инструкцию по эксплуатации как поверяемого прибора, так и приборов, применяемых при поверке.

9Д. Поверяемые характеристики я средства поверки

• 9.2.1. При поверке генератора типа ГЗ-47 производятся:

а) внешний осмотр и проверка работоспособности;

б) поверка погрешности генератора по частоте;

в) поверка генератора по напряжению выхода;

г) поверка генератора на величину напряжения помех и гармоник;

9.2.2 Для поверки необходима следующая аппаратура:

а) цифровой частотомер типа ЧЗ-З;

б) осциллограф типа С1-18;

в) цифровой вольтмртр типа ВК7-10;

г) ламповый вольтметр типа ВЗ-З;

д) прибор для калибровки вольтметров типа В1-4;

е) анализатор гармоник типа С5-3;

ж) избирательный вольтметр типа В6-5;

и) анализатор гармоник типа CS-2;

к) вольтметр ВЗ-24.

Все образцовые приборы должны быть снабжены свидетельствами о поверке.

• 9.3. Поверка вяешпего вида и работоспособности

При внешнем осмотре генератора проверяется состояние лакокрасочных и гальванических покрытий.

Для поверки работоспособности генератора необходимо включить его в сеть 220 в частотою 50 гц и прогреть в течение 15 мин. Проверить наличке выходного напряжения генератора на обоих диапазонах, убедиться в возможности установки нулевых биений. Проверить исправность автоматической развертки частоты.

• 9.4. Попераа погрешности генератора по частоте              ,

Поверка погрешности генератора пр частоте производится цифровым частотомером. На звуковом диапазоне поверка производится во всех оцифрованных точках основной шкалы 20, 50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 3000, 4000, 6000, 8000, 10000, 15000 и 20000 гц.

На инфразвуковом диапазоне поверка производится на частотах 0,01; 0,02; 0,15; 1 и 20 гц, причем частоты 0,01 и 0,15 гц устанавливаются по шкале расстройки (основная шкала стоит зз

на «О»), частота 0,02 гц — по шкале расстройки и по основной шкале, остальные частоты —по основной шкале На инфразвуковом диапазоне измеряется время л-го числа периодов и частота подсчитывается по формуле:

F = —, t

где:

п= 1 для частот 0,01 и 0,02 гц и л —10 для частот ^остальных.

Перед поверкой необходимо прокалибровать частоту генератора и в процессе поверки периодически проверять установку нулевых биений.

Погрешность основной шкалы не должна превышать ±(0,01F+2) гц на звуковом диапазоне н ± (0,01F+0,002) гц иа инфразвуковом диапазоне. Погрешность градуировки шкалы расстройки поверяется на звуковом диапазоне по следующей методике: устанавливаются нулевые биения, затем па основной шкале устанавливается частота 1000 гц, после чего измеряется частота' во всех оцифрованных точках шкалы расстройки и в точках ± 150 гц.

Погрешность градуировки шкалы расстройки не должна превышать ± (0,02F_p+2) гц.

• 9.5. Поаераа генератора по напряжению выхода

Поверка генератора по напряжению выхода состоит из:

а) поверки номинальной выходной мощности генератора.

б) поверки основной погрешности установки выходного напряжения;

в) поверки неравномерности частотной характеристики;

г) поверки погрешности ослабления аттенюаторов.

• 9.5.1. Поверка номинальной выходной мощности производится измерением выходного напряжения вольтметром класса не ниже 1,0 (например, ВК7-10) па нагрузке «500Q» и па частотах 1000 гц и 20 гц на инфразвуковом диапазоне, при этом ручки аттенюаторов должны находиться в положении «0» Об. Выходная мощность должна быть не менее 0,63 вт.

• 9.5.2. Поверка основной погрешности выходного напряжения производится образцовым вольтметром класса не ниже 1 (например ВК7-10) следующим образом:

переключатель «ПРЕДЕЛЫ ШКАЛЫ» ставят в положение «20 V» и ручками «ОСЛАБЛЕНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ» устанавливают по шкале плавного аттенюатора 20 в, после чего измеряют напряжение на выходе генератора образцовым вольтметром.

Поверка производится на частоте 1000 гц и 20 гц на инфразвуковом диапазоне.

Основная погрешность не должна превышать ±4%.

• 9.5.3. Поверка неравномерности частотной характеристики производится образцовым вольтметром класса не ниже 1,0 (например, ВК7-10) на частотах 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000. 20000 гц на звуковом диапазоне и частотах 0,02 гц и 20 гц— на инфразвуковом диапазоне.

Поверка производится следующим образом:

а) на частоте 1000 гц устанавливают по образцовому вольтметру напряжение 19,6 в;

б) по шкале генератора устанавливают требуемую частоту и по шкале образцового вольтметра отсчитывают значение напряжения. Неравномерность частотной характеристики ст в процентах определяется по-формуле: где:

С/о —выходное напряжение на опорной частоте (1000 гц или 20 гц);

IJ — выходное напряжение на поверяемой частоте.

Неравномерность частотной характеристики не должна превышать ±3% относительно уровня на опорной частоте.

• 9.5.4. Поверка погрешности ослабления аттенюатора 0+100 дб производится при выходном напряжении 20 в на частоте 20 гц па инфразвуковом диапазоне и 1000 и 20000 гц—на звуковом диапазоне сравнением с образцовым аттенюатором с погрешностью не более ±0,2 дб.

Погрешности ослабления аттенюатора не должны превышать: ±0,5 дб на ступенях до 70 дб‘,

±0,8 i96 на ступенях до 100 дб.

Поверка ослабления аттенюатора 0—11 дб производится вольтметром кл. 0,3 (например, ВЗ-24). Погрешность ослабления не должна превышать ±0,1 дб.

9.Я. Поверка генератора по величине налряжевия помех и гармоник

9.6.1. Поверка коэффициента гармоник производится анализатором гармоник с погрешностью не более 12% (например, С5-2 и С5-3). Поверка производится па частотах 20, 50, 100, 1000 и 20000 гц при номинальной выходной мощности на нагрузке 600 ол(.

Коэффициент гармоник генератора не должен превышать I % на частотах от 100 до 20000 гц и 2% на частотах от 20 до 100 гц на звуковом диапазоне и 1% на частоте 20 гц —на инфразвуковом диапазоне.

• 9.6.2. Поверка суммарного напряжения комбинационных составляющих в выходном сигнале производится избирательным вольтметром (например, С5-3 и В6-5) на частотах 20 и 20000 гц измерением следующих комбинационных составляющих: 150. 280, 300, 450, 580, 750 кгц на звуковом диапазоне и 200, 300 и 580 гц — на инфразвуковом диапазоне.

Суммарное напряжение комбинационных составляющих в процентах подсчитывается по формуле: где:

U_o — выходное напряжение генератора 20 в;

(J, — напряжение /-ой комбинационной составляющей; п — число комбинационных составляющих.

Суммарное напряжение комбинационных составляющих в выходном сигнале не должно превышать 0,5% от номинального напряжения.

• 9.6.3. Поверка переменной составляющей питающего напряжения в выходном сигнале производится анализатором гармоник (например, С5-3) путем измерения на частоте 1000 гц составляющей 50 гц при выходном напряжении 19,6 в.'

Эта составляющая не должна превышать 0,5% от выходного напряжения.

• 10. Хранение

Приборы устойчивы к хранению в следующих условиях: температура окружающего воздуха от +10 до -35° С; относительная влажность (при температуре. 20±5°С) до 80%. Время длительного хранения —в соответствии с договорами на поставки.

В помещении для хранения не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.

Приборы, поступающие на склад потребителя и предназначенные для эксплуатации ранее шести месяцев со дня поступления, йогут храниться в упакованном виде.

Приборы, прибывшие для длительного хранения (продолжительностью более шести месяцев), содержатся освобожденными от транспортной упаковки или в транспортной упаковке в условиях, указанных выше, если иные не указаны в условиях поставки.

• 11. ПРИЛОЖЕНИЯ

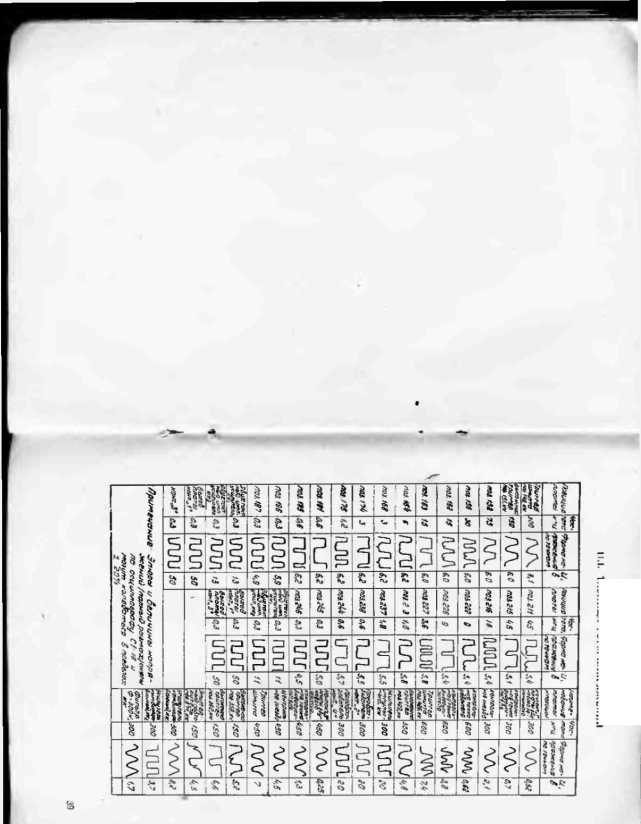

ТАБЛИЦА ФОРМ НАПРЯЖЕНИЙ

J

11.2. ТАБЛИЦА РЕЖИМОВ ТРАНЗИСТОРОВ

	Теп транзиетороз	Напряженке. вольт
		коллектор	амиттер
28	П-214А	-45*	27
31	П-217А	-45*	-27
64	П-214А	-52’	27
73	П-217А	-52*	-27
74, 75	П-217А	-20'	-10
197, 256	ПЮА	0	-10
198, 257	МП 16	-10	0
203, 259	П217А	-27	0
204, 260	П217А	-27	0
344, 405	П416Б	-10	5.2*
349, 410	П416Б	-10	4,8*
377, 379	П416Б	- 7,5“	0
432	П416Б	- 9,6*	0
462	П416В	- 6,0“	2,5*
468	П416Б	- 9.6*	5,5*
4G9	П416Б	- 9,6*	5,5*
484	П701А	-12*	27
485	П701А	0	12*

Примечание. Режимы, отпеченные эвездочхой, ориентировочные и могут колебаться в пределах =20% от номинального значения.

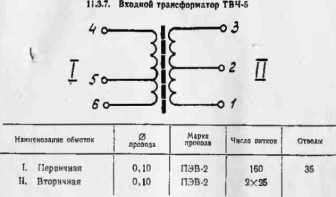

11.3. НАМОТОЧНЫЕ ДАННЫЕ ТРАНСФОРМАТОРОВ, ДРОССЕЛЕЙ и катушек индуктивности

11.3.1. Трансформатор силовой тороидальный ТСТ-211

И.3,2. Траисформзтор выходной тороидальный ТЯТ-28

Магвнтолровод тороидальный МТ-12. Внутренний диаметр 39 мм Внешний диаметр 61 мм

Марка стали Э-330, лента 0,35 x 25 мм.

Наямехппаииг овмотох	0 провода	Марка прополз	Число онткоа	Отводы
1. Первичная	0.41	ПЭВ-2	560	280
И. Вторичная	0.31	ПЭВ-2	2X710

Магнитолровод тороидальный МТ-10. Внутренний диаметр 37 мм Внешний диаметр 55 мм

Мариа стали 3-330, лента 0,35 x 25 мм

Наиые-чомяие обмотох	0 провода	Марка провода	Число ВИТКОВ	Отводы
1 Первичная	0,18	ПЭВ-2	1236	618
II. Вторичная	0.27	ПЭВ 2	282
ПТ. Вторичная	0,27	ПЭВ-2	282

11.3.4. Трансформатор согласующий тороидальный СТТ-21

/ <?

• 3

• 4

Мягнитопровод — ферритовое кольцо Ф2000 Внутренний диаметр 18 мм

Внешний диаметр 31 мм

Высота кольца 7 мм

Наименована обмоток		0 провода	Мерка провода	--- Число витков	1 1,1 ' Отводы . •
1.	Первичная	0,12	ПЭВ-2	640
Н.	Вторичная	0.12	ПЭВ-2	640
III.	Вторичная	0,20	ПЭВ-2	320	160

11.3.6. Трансформатор выходной тороидальный ТВТ-27

Магннтопровод тороидальный МТ-10. Внутренний диаметр 37 мм. Внешний диаметр 55 мм.

Марка стали Э-330, лента 0,35x25 мм

HaauenosiHMe обмоток	0 провода	Марка провода	.Число витков	Отзолы
I. Первичная II Вторичная	0.35 0,35	ПЭВ-2 ПЭВ-2	580 2X580

11.3.6. Трансформатор выходной тороидальный ТВТ-26

Магнитопровод тороидальный МТ-30. Внутренний диаметр 42 леи. Внешний диаметр 70 мм.

Марка стали Э-330, лента 0,35x 30 мм.

Наименование обмоток	0 прпаоаа	Марка лрпводз	Число витков	Отводы
L Первичная	0.64	ПЭВ-2	185
II. Вторичная	0.44	ГТЭВ-2	832

tl.3.8. Трансформатор согласующий тороидальный СТТ-19

Магнитопровод — ферритовое хольио Ф2000 Внутренний диаметр 6 ши.

Внешний диаметр 10 мм.

Высота кольца 4,5 мм.

Наименование обмоток	0 лроиолл	Марна провода	Число витков	Огоолы
1. Первичная	0,12	пэлшо	100	50
Н. Вторичная	0,18	пэлшо	12

I I I I I

Магннтопровод—сердечник феррит. Ф600, длина 13 мм. диаметр 3,5 мм

Нвнмекодапие обмоток	0 провода	Мпркл прото	Число витков	Отводы
I. Обмотка I—2	0,10	ПЭВ-2	142

11.3.10. Катушка индуктивности 2 мгк ±2%

1

Магннтопровод -сердечник феррит Ф600, длина 13 мм, диаметр 3,5 мм

Напмсиовдино обмоток	0 про то да	Млркл просом	Число ихтиол	Отводы
1. Обмотка 1—2	0,10	ПЭВ 2	350

Нвимехсвание обмоток	0 провода	Марка проэом	Число аиткоа
I Обмотка 1—2	0,6	ЛЭШО 28л0.07	120 (2 секции по 60 вит.)

11.3.12. Катушка индуктивности 187.8 мкги

Наимакпмхие обмоток	0 проводе	Мерка прозой	Число витков
I. Обмотка 1—2	0,6	ЛЭШО 28X0,07	180 (3 секции по 60 вит.)

Мэгнитолровод тороидальный.

Внутренний диаметр 32 мм, Внешний диаметр 48 мм.

Марка стали Э-330. лента 0,35x 25 мм. Зазор 1 мм.

L' , Ноимскеванке обмоток	0 лрояода	Маркл провода	Число лнткоа
1. Обмотка 5—7	0,44	ПЭВ-2	1140

11.3.14. Дроссель фильтра 2 гн

Магвитопровод тороидальный.

Внутренний диаметр 32 мм.

Внешний диаметр 48 мм.

Марка стали Э-ЗЗО, лента 0,35x 25 мм. Зазор I мм.

Нлииеиоеание обмоток	0 провода	Марка провода	Число витков
I. Обмотка 5—7	0,31	ПЭВ-2	2300

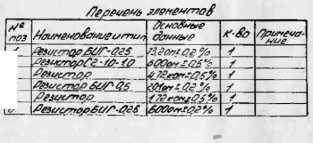

11.4. СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ АТТЕНЮАТОРА АП-2

ПРИНЦИПИАЛЬНОЙ

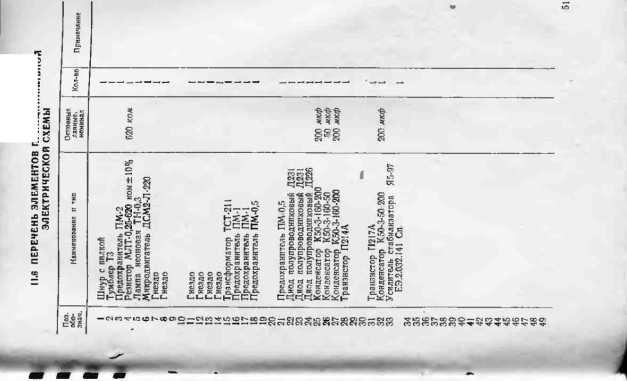

Поз. обо-ЗМЧ.	Нвпменованно н тип	Основные данные, номинал	Кол-во	Примета мне
50 51 52 53 54 55 56	Диод полупроводниковый Д231 Диол полупроводниковый Д231 Диод полупроводниковый Д226 Конденсатор К50-3-160-200	200 мкф	1 1 1 I
57	Конденсатор К50-3-160-50	50 мкф	1
58	Конденсатор К50-3-160-200	200 мкф	1
60 61 52 63 64 65	Диод полупроводниковый Д226 Диод полупроводниковый Д226 Диод полупроводниковый Д226 Диод полупроводниковый Д226 Транзистор n2t4A Диод полупооводниковый Д226		1 1 1 1 I 1
66 67	Диод полупроводниковый Д226 Конденсатор К50-3-50-200	200 мкф	1 1
66	Конденсатор К50-3-50-200	200 мкф	1
70
71	Конденсатор К50-3-50-200	200 мкф	1
72	Конденсатор К50-3-50-200	200 мкф	1
73 74 75 76	Транзистор П217А Транзистор П217А Транзистор П217А Конденсатор К50-3-50-200	200 мкф	1 1 1 1
77	Конденсатор К50-3-25-200	200 мкф	1
73 79 80 81 82 83 84 85 86 87 86 89 90 91 92 93 94 95 95 97 98	Конденсатор К50-3-25-200	200 мкФ	1
	Усилитель стабилизатора Я5-97 ЕЭ.2.052.141 Сп. Усилитель стабилизатора Я5-95 ЕЭ,2.032.139 Сп, Усилитель стабилизатора Я5-95 ЕЭ2032.139 Сп		1 1 1

Триггер высокочастотный П22.1.3.02

Триггер высокочастотный П22.1.3.02

Эмиттериый повторитель П22.6.212

Резистор МЛТ-0,25-1 ком Резистор МЛТ-0,25-430 ом* Конденсатор К50-6-15-10 Конденсатор К-50-6-15-10

Диод полупроводниковый Д9К

Диод полупроводниковый Д9К Транзистор П10А

Транзистор МП16

Триггер высокочастотный

П2213.02

Диод полупроводниковый Д9К

Конденсатор КМ-4а-М75-52 пф* ±10%

Резистор МЛТ-0,25-24 ком* 10%

Триггер высокочастотный

П22.1.3.02

Триггер высокочастотный

П22.1.3.02

Диод полупроводниковый Д9К

Конденсатор КМ-4а-М75-52 пф± ±10%

Резистор МЛ Т-0,25-24 комх10%

Триггер высокочастотный

П22.1.3.02

Диод полупроводниковый Д9К

Конденсатор КМ-4а-М75-62 пф± *10%

Резистор МЛТ-0,25-24 ком* 10%

Аттенюатор АС-15

Тумблер Т'З

Резистор БЛП-1-604 ом 0,5% А

Ковденсатор КД-!а-ПЗЗ-2,2* ±10%-4

Конденсатор переменной емкости

Ковденсатор переменной емкости

примоемкостной КП у

Резистор МЛТ-1-820 ом* 10%

Конденсатор КСО-1-250 Г-100* ±10%

Конденсатор подстроечный Индуктивность

Конденсатор КТ-1а-М700-91* ±10%-4

Конденсатор КТ-1а-ПЗЗ-10± ±10%-4

Индуктивность

Конденсатор   С ГМЗ-А-1-1400*

±10 пф

Конденсатор ССГ 1 50000 * 2%-Н

Конденсатор ССГ-1 -20000* 2%-Н

Резистор МЛТ-0,25-680 ом±10%

Резистор МЛТ-0,25-820 ом±10% Транзистор П416Б

Резистор МЛТ-0,25-2 ком* 10%

Конденсатор КМ-За-НЗО-

0,022 мкф

Резистор МЛ Т-0,25-33 ком* 10%

Резистор МЛТ-0 25-33 ком* 10% Транзистор П416Б

Резистор МЛТ-0,25 12 ком ±10% Конденсатор КМ-6-Н90-1.0 мпф Конденсатор КМ-6-Н90-0.1 миф Двод полупроводниковый Д810 Резистор МЛТ-0,25-430 ом *10%

Реле РЭС-15 РС4.591.001 П2

Видеоусилитель двухкаскадный

П22.2.201

Триггер Шмитта

Триггер высокочастотный

П22.1.3.02

Конденсатор КМ-6-Н90-1.0 миф

Конденсатор КМ-За-НЗО-

0,022 мпф

Конденсатор КМ-4а-М75-62 пт± ±10%

Триггер высокочастотный

П22.1.3.02

Диод полупроводниковый ДОК Резистор МЛТ-0,25-24 ком ±10% Диод полупроводниковый Д9К Реле РЭС-15 РС.4.59) 001 П2 Конденсатор КМ-4а-М75

62 пф± 10%

Резистор МЛТ-0,25-24 ком±10%

Конденсатор КМ-4а-М750-

750 пф±1О%

Индуктивность

Эмиттеряый понторитель

П22.6.2.12

Трансформатор ТВЧ 5

Кгп1денсатор\м-4а-ПЗЗ-510 пф± ±10%

Рсаистор МЛ Т-0,25-120 ом ±10%

Резистор МЛТ-0,25-30 ком±Ю% гзаичнетор П416Б

под полуироводиикипып ДОК

Транзистор П416Б

Резистор МЛТ-0,25-2,4 ком±10%

Конденсатор КМ За-НЗО-

0,022 миф

Трансформатор СТТ 19

Резистор МЛТ-0,25-430 ом±10%

Конденсатор КМ-4а-М750-

470 пф±10%

Индуктивность

Конденсатор КМ-4а-М1500

1000 пф±10%

Индуктивность

Конденсатор КМ-4а-М15ОО-

1000 пф±10%

Индуктивность

Конденсатор КМ-4а-М750-

470 пф±10%

Трансформатор импульсный

1 мкф

0,022 мкф

62 пф

62 пф

24 ком

750 пф

330 мкен

510 пф

120 ом

30 ком

2,4 ком

0,022 якф

430 ом

470 пф

330 лиап

1000 пф

330 мкен

1000 пф

330 мкен

470 пф

^КП-^Г

Конденсатор подстроечный Резистор МЯТ-1-620 ом ±10% Конденсатор КТ-1з-М700-9(± ±10%-4

Индуктивность

Конденсатор КТ-1а-П38-Ю± ±10%-4

Индуктивность

Конденсатор СГМЗ-А-1-1400± ±10 пф

Конденсатор ССГ-1-50000±2%-Н Конденсатор СС Г-1-30000 ±2%-11 Резистор МЛТ-0,25-680 ом ±10% Конденсатор ССГ-1-30000±2%-П Резистор МЛТ-0,25-820 ом±10% Транзистор П416Б

Резистор МЛТ-0.25-2 ком±1О% Конденсатор КМ-За-Н30-

0,022 миф

Резистор МЛТ-0,25-33 ком±10% Резистор МЛТ-0,25-33 ком±10% Транзпстоо П416Б

Резистор МЛТ-0,25-12 ком±10% Конденсатор КМ-6-Н90-1 мкф Конденсатор КМ-6-Н90-0.1 мкф Диод полупроводниковый Д810 Резистор МЛТ-0,25-2,7 ком±10% Конденсатор КМ-6-Н90-1 мкФ Реле РЭС-15 РС4.591.001 П2 Видеоусилитель двухкаскадиый П2255.01

Конденсатор КМ-4а-М750

360 пф± 10%

Конденсатор КМ-За-НЗО-0,022 мкф

Трансформатор импульсный ГХ4 720.022

Днод полупроводниковый Д9К Диод полупроводниковый Д9К Резистор МЛТ-0.25-2 ком ±10% Видеоусилитель двухкаскадный П22-2.2Л1

Триггер Шмитта

Резистор МЛТ-055-1,6 ком±10% Конденсатор КМ-За-НЗО-

9,022 мкф

Триггер высокочастотный П221Д02

Диад полупроводинхоиый Д80Я Дяод полупроводниковый Д9К Транзистор П416Б

Диод полупроводниковый Д9К Трансформатор импульсный ГХ4.720022

Резистор БЛП-0,1-200 ом 0,5% Резистор БЛП-0.1-200 ом 0,5% Днод полупроводниковый Д9К Диод полупроводниковый Д808 Диод полупроводниковый Д808 Диод полупроводниковый Д9К Резистор БЛП-0,1-200 ом 0,5% Резистор БЛП-0,1-200 ом 0.5% Диод полупроводниковый Д9К Диод полупроводниковый Д808 Конденсато р КМ-4 а-М 1500-2700 пф*10%

Индуктивность

Конденсатор КМ-5а-М1500-

5600 пф*Ю%

Индуктивность

Резистор МЛТ-0,25-1,5 ком±10% Потенциометр ППЗ И 100 ом± ±10%

Конденсатор КМ-4аМ1500-

2700 пф± 10%

Конденсатор К50-6-15 200 Резистор МЛТ-0,25-620 ом* 10% Резистор МЛТ-0.25-15 ком* 10% Резистор МЛТ-0,25-8,2 ком ±10% Конденсатор КМ -4 a -Ml 500-

430 пф*10%

Резистор МЛТ 0,25-8,2 ком ±10% Конденсатор К50-6-15-30 Резистор МЛТ-0,25-8,2 ком* 10% Ковденсатор КТ-2а-М 700-47* *10%-4

Резистор МЛ Т-0,25-1 ком* 10% Транзистор П416Б

Резистор МЛТ-0.25-680 ом* 10% Конденсатор К50-6-6-200 Резистор МЛТ-0,25-1 ком±1О% Конденсатор К50-6-15-200 Диод полупроводниковый Д226 Транзистор П416Б

Транзистор П416Б Конденсатор КМ-6-Н90-1.0 мкф Потенциометр ППЗ 43 10 ом±

±10%

Резистор МЛ Т-0,25-200 ом ±10% Конденсатор КМ-За-ИЗО-1500 пф

2700 пф

2 мен

5500 пф

2 мем

1,5 ком

100 ом

270(1 пф

200 мкф

620 ом

15 кол

• 8.2 ком

430 пф

• 8.2 ком

30 мкф

• 8.2 ком

47 пф I ком

680 ом

200 мкф I ком

200 мкф

1,0 мкф

10 ом

200 ом

1500 пф

обс-знач.	Наименование и тип	Осноьиыг данные, номинал	К0.1-ПО	Примечание
474	Конденсатор КМ-За-НЗО-15ОО пф	1500 пф	i
475	Тумблер ТЗ		1
476	Трансформатор СТТ-20		1
477	Потенциометр ППЗ-11 47 ом±
	±10%	47 ом	1
478	Резистор МЛТ-1-470 ом±10%	470 ом	1
479	Резистор МЛТ-1 470 ом ±10%	470 ом	1
480	Конденсатор КМ-6 Н90 1.0 мкф	1,0 мкф	1
481	Потенциометр ППЗ-11 47 ом*
	*10%	47 ом	1
482	Микропереключатель МП9		1
483	Резистор БЛП-0-1 1 ом 0,5%-А	1 ом	2	Параллельн
484	Транзистор П701А		1
485 486	Транзистор П701А Реле РЭС-15 РС4.591.001 П2		1 1
487	Резистор БЛП-0,1-1 ом 0,5% Л	1 пм	2	Параллельн
488	Резистор М Л Т-0,25-3,9 ком ± 10%	3,9 ком	1
490
491	Конденсатор КМ-4а-М750-			Подбирается
	120 пф±!0%	120 пф		91*120 пФ
Ю2	Ре<истор МЛТ-0,25-3,9 ком ±10%	3.9 ком
493	Конденсатор КМ-4а-М1500-			Подбирается
	300 пФ* 10%	300 пф	1	300 * 820 пф
494	Реле РЭС-15 РС4.591.001 П2		1
496	Трансформатор !ВТ-26 Конденсатор R50-6-25-4000	4000 мкф	1
197	Микроамперметр М4205 кл. 2,5	100-0-100
		мка	1
498	Клемма КП-1 а		j
499	Клемма КП-1 а		1
