Методика поверки «СПЕКТРОМЕТРЫ РЕНТГЕНОВСКОГО И ГАММА-ИЗЛУЧЕНИЯ СЕРИИ DSPEC» (МП 2104-002-2012)
УТВЕРЖДАЮ
СОГЛАСОВАНО
« и » IAWA&-___________20 1 6
Директор
ФГУП «ВНИИМ
. Гоголинский
Зам. директора
Е. П. Кривцов Доверенность №15 от 1 : МАЯ 2016 г.
2016 г.
МЕТОДИКА ПОВЕРКИ
МП 2104-002-2012
с изменениями 1 и 2Руководитель отдела измерений ионизи ющи^излучений ФГУП .И. Менделеева»
_С.Г. Трофимчук
2016 г.
-2016-
СОДЕРЖАНИЕ стр
Настоящая методика распространяется на спектрометры рентгеновского и гамма-излучения серии DSPec (далее по тексту спектрометры), предназначенные для измерения энергий испускаемых радионуклидами квантов рентгеновского или гамма-излучения, а также активности (удельной, объемной) гамма-излучающих радионуклидов в счетных образцах, и устанавливает методику их первичной и периодической поверки.
Первичной поверке подлежат все спектрометры до ввода в эксплуатацию, а также после ремонта или замены устройства детектирования.
Измененная редакция, Изм. №2Периодической поверке спектрометры подвергаются в процессе эксплуатации.
Интервал между поверками - два года.
1 Операции поверкиОбъем и последовательность операций поверки спектрометра методы поверки и критерии соответствия указаны в табл. 1.
Таблица 1. Объем и последовательность операций поверки спектрометра.
|
Операция поверки |
Вид поверки |
Метод по-верки |
Критерии соответствия | |
|
Первичная |
Периодическая | |||
|
1 Внешний осмотр |
+ |
+ |
Визуально |
|
|
2 Опробование |
+ |
+ |
Запуск набора спектра в соответствии с РЭ |
Информация о наборе спектра в соответствующем окне программного обеспечения |
|
3 Определение времени установления рабочего режима и нестабильности энергетической характеристики за время непрерывной работы |
+ |
- |
ГОСТ 26874-86 п.6 |
Не более 30 мин. и не более 0.05%(для ППД) и 2% (для сцинт. детектора), соответ ственно |
|
4 Определение диапазона энергии регистрируемого излучения и предела основной погрешности характеристики преобразования (интегральной нелинейности). |
+ |
+ |
ГОСТ 26874-86 п.4 |
ИНЛ не более 0.025% (для ППД) и 0.5% (для сцинт. детектора) в рабочем (для данной серии детекторов) диапазоне энергий |
|
5 Определение энергетического разрешения |
+ |
+ |
ГОСТ 26874-86 п.З |
Не более предельного значения для соответствующего типа детектора |
|
6 Проверка максимальной входной статистической загрузки |
+ |
- |
ГОСТ 26874-86 п.5 |
При изменении загрузки от 103 до максимальной сдвиг пика не более 0.3%, уширение пика не более 50% |
|
7 Определение эффективности регистрации фотонов от точечного источника в пике полного поглощения |
+ |
+ |
ГОСТ 26874-86 п.4а |
При первичной поверке измеряется, при периодической - проверяется сохранность |
|
8 Подтверждение соответствия программного обеспечения |
+ |
+ |
п. 6.7 |
п. 6.7.4 |
При проведении поверки используются следующие средства:
-
- набор источников фотонного излучения радионуклидных спектрометрических закрытых эталонных ОСГИ-3 № г/р 46383-11 активностью от 104 до 105 Бк с погрешностью не более 4% (см. табл. 2);
-
- устройство позиционирования для размещения ОСГИ в определенных (фиксированных) положениях относительно детектора;
-
- вспомогательные СИ - термометр, психрометр, дозиметр.
Все образцовые источники ионизирующего излучения должны иметь действующие свидетельства о поверке.
Таблица 2. Эталонные источники, используемые при поверке различных типов спек-трометров DSPec.
|
Наименование операции |
Тип детектора |
Используемые источники |
|
1. Внешний осмотр |
Все типы |
- |
|
2. Опробование |
Все типы |
Любой источник из набора ОСГИ, испускающий фотоны с энергиями в пределах рабочего диапазона для данного типа детектора |
|
3. Определение времени установления рабочего режима и нестабильности энергетической характеристики за время непрерывной работы |
GEM, GEM-F, GEM-M, SGD-GEM, 905, Scionix, 2BY2,3BY3, LaBr3 (Се) GEM-C, GEM-S, GEM-SP, GMX GWL GLP, SGD, SGD-GLP, SLP |
l37Cs, 228Th, 241Am 55Fe, 137Cs, 228Th 55Fe,l37Cs, 152Eu 57Co, 241Am |
|
4. Определение диапазона энергии регистрируемого излучения и предела основной погрешности характеристики преобразования (интегральной нелинейности). |
GEM, GEM-F, GEM-M, SGD-GEM, 905, Scionix, 2BY2,3BY3, LaBr3 (Ce) GEM-C, GEM-S, GEM-SP, GMX GWL GLP, SGD-GLP SGD, SLP |
57Co, 60Co, 88Y, 228Th, 24lAm 55Fe, 57Co, ftCo. 88Y, ^Th,241 Am 55Fe, l37Cs, 152Eu, 241Am 55Fe,57Co, 133Ba,241 Am 57Co, 133Ba, 24lAm |
|
5. Определение энергетического разрешения |
GEM, GEM-F, GEM-M5GD-GEM GLP, GWL, SGD-GLP SGD GEM-C, GEM-S, GEM-SP, GMX 905, Scionix, 2BY2, 3BY3, LaBr3 (Ce) |
57Co, 60Co 55Fe, 57Co 57Co 55Fe, 57Co, 60Co 137Cs |
|
6. Проверка максимальной входной статистической загрузки |
GEM, GEM-F, GEM-M, GEM-C, GEM-S, GEM-SP, GMX, SGD-GEM GWL, 905, Scionix, 2BY2,3BY3, LaBr3 (Ce) GLP, SGD, SGD-GLP |
60Co, 137Cs l37Cs, 88Y 241 Am, 55Fe |
|
7. Определение эффективности регистрации фотонов от точечного источника в пике полного поглощения |
GEM, GEM-F, GEM-M, GEM-C, GEM-S, GEM-SP, GMX, SGDGEM GWL, 905, Scionix, 2BY2,3BY3, LaBr3 (Ce) GLP, SGD, SGD-GLP, SLP |
60Co 137Cs 241Am |
Примечание. Допускается использование других источников из комплекта ОСГИ, удовлетворяющих по энергиям испускаемых фотонов и номинальной активности требованиям ГОСТ 26874-86 для измерения соответствующих параметров.
Измененная редакция, Изм. №1
3 Требования к квалификации поверителейК проведению поверки допускаются лица, прошедшие специальную подготовку и аттестованные в качестве поверителей спектрометрических и радиометрических средств измерений.
4 Требования безопасностиПри выполнении измерений с использованием образцовых источников ионизирующих излучений должны быть соблюдены требования следующих документов:
-
- «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/20Ю)»;
-
- «Нормы радиационной безопасности (НРБ-99/2009)»;
-
5.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха 20 ± 5 °C;
-
- относительная влажность воздуха 30 4- 80%;
-
- атмосферное давление от 86 до 106,7 кПа;
-
- фон внешнего гамма-излучения:
при первичной поверке - не более 0,2 мкЗв/ч.;
при периодической поверке (в условиях эксплуатации) - 0.2 4-5 мкЗв/ч.
При выполнении поверки должны быть соблюдены требования соответствующих разделов технических описаний компонентов, входящих в состав спектрометра и Руководства пользователя программного обеспечения.
6 Порядок проведения поверки-
6.1 Подготовка спектрометра к поверке должна быть проведена в соответствии с требованиями технической документации на его компоненты и Руководством пользователя программного обеспечения.
-
6.2 В процессе поверки не разрешается проведение наладочных и настроечных работ, не предусмотренной эксплуатационной документацией.
-
6.3 При поверке допускается использование средств измерения других типов, метрологические характеристики которых не хуже, чем у указанных в разделе 2.
-
6.4 При поверке руководствоваться правилами техники безопасности, изложенными в разделе Требования безопасности и соответствующих разделах руководств по эксплуатации испытательного оборудования.
-
6.5 Поверку спектрометра производят в соответствии с методами и критериями таблицы 1.
-
6.6 Определение линейной градуировочной энергетической характеристики (для п. 4 таблицы 1), энергетического разрешения (и. 5 таблицы 1), эффективности регистрации в пике полного поглощения (п. 7 таблицы 1), а также площадей и положений пиков полного поглощения проводят с помощью соответствующих программных инструментов согласно Руководству пользователя программного обеспечения.
-
6.7 Определение эффективности регистрации фотонов от точечного источника по п. 7 таблицы 1 проводят в фиксированной геометрии при расположении источника на расстоянии 25 - 250 мм от торца детектора на его оси. При наличии конструктивной возможности размещения источника на расстоянии 250 мм от торца детектора (стандартная геометрия для измерения относительной эффективности детектора, нормируемой в его технических характеристиках) эффективность регистрации по и. 7 таблицы 1 проводят в этой геометрии. В Свидетельстве о поверке приводят описание геометрии измерения эффективности регистрации.
-
6.7 Подтверждение соответствия программного обеспечения.
-
6.7.1 Проверяют наличие программного модуля Mca32.exe в каталоге C:\Program Files\Maestro\ или C:\Program Files (x86)\Maestro\ (для 64-разрядной операционной системы).
Измененная редакция, Изм. №2
-
6.7.2 Определение номера версии (идентификационного номера) ПО Maestro выполняют в программном модуле (см. рис. 1) нажатием кнопки File-About Maestro в меню главно
го окна программы.
2d
модель A65-BW
About MAESTRO for Window»
MAESTRO to! Windows Model A65-B32
Version 6.08
UMCBI Kernel Version 6.11 Connection$-32 Version 6.11
MAESTRO provides advanced Multi-Channel Analyzer capabilities and supports DSPEC®, AD CAM® series and SPECTRUM MASTER® hardware. DSPEC,ADCAM andSPECTRUM MASTER are trademarks of Advanced Measurement Technology,
This product is licensed to.
Прудаее
123
Copyright © 2008 Advanced Measurement T echnology, Inc, All Rights Reserved.
...............DK..............I
модель A65-B32

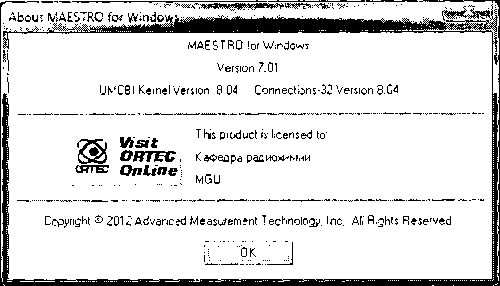

Рис.1 Вид экранной формы About Maestro.
Рис.1 (Измененная редакция, Изм. №2)
-
6.7.3 Выполняют операции по определению цифрового идентификатора. Вычисление цифрового идентификатора производят посредством подсчета контрольной суммы по методу MD5 с помощью программы MD5_FileChecker или аналогичной.
-
6.7.4 Определенные при первичной поверке номер версии и цифровой идентификатор заносят в свидетельство о первичной поверке. Соответствие при периодической поверке подтверждается сравнением номера версии и вычисленного цифрового идентификатора с указанными значениями в «Свидетельстве о первичной поверке».
-
7.1 При положительных результатах поверки выдается свидетельство о поверке по установленной форме согласно Приложению 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 года№ 1815.
-
7.2 Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
-
7.3 При отрицательных результатах поверки спектрометр к применению не допускается. На него выдается извещение о непригодности установленной формы с указанием причин, а свидетельство аннулируется.
