Федеральное агентство по техническому регулированию и метрологии

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ»

(ФГУП “СНИИМ”)

.В. Шувалов

17 г.

НАБОР РАБОЧИХ ЭТАЛОНОВ ИНДУКТИВНОСТИ И ДОБРОТНОСТИ 1-го РАЗРЯДА LQ-2408

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СНИИМ.3-2408-17 РЭ

СОГЛАСОВАНО

Зам. директора по метрологии и качеству ФГУП «СНИИМ» Е.С. Коптев 2017 г.

« (4 » __QA

г. Новосибирск 2017 г.

СОДЕРЖАНИЕ

Введение

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации (РЭ) содержит сведения о технических данных и конструкции набора рабочих эталонов индуктивности и добротности 1-го разряда LQ-2408, состоящего из эталонов двух модификаций: LQ-2408-2 и LQ-2408-3.

Внешний вид набора рабочих эталонов индуктивности и добротности LQ-2408 представлен на рисунке 1.

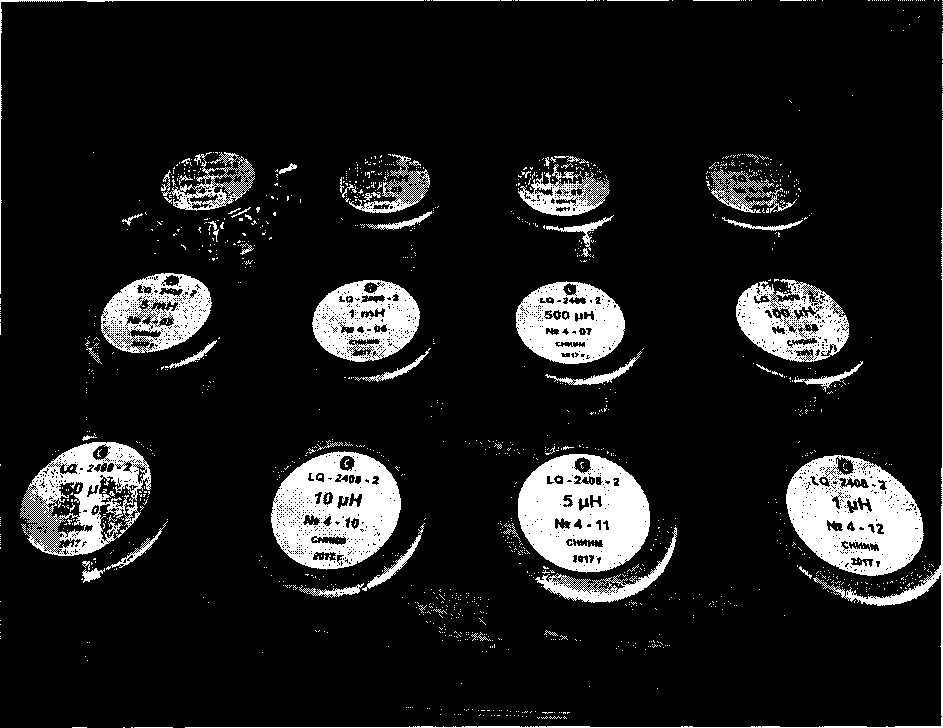

Рисунок 1 - Внешний вид набора рабочих эталонов

1 Назначение
  • 1.1 Набор рабочих эталонов индуктивности и добротности 1-го разряда LQ-2408 (далее - эталоны) воспроизводит ряд значений индуктивности и электрической добротности в диапазоне частот от 100 Гц до 1 МГц.

Эталоны предназначены для передачи значений индуктивности и добротности рабочим эталонам 2-го разряда и для поверки и калибровки прецизионных измерителей LCR-параметров.

  • 1.2 Эталоны могут применяться в метрологических организациях, в лабораториях научно-исследовательских институтов и на предприятиях электро-радиопромышленности.

1.3 Условия применения эталонов
  • 1.3.1 Нормальные условия применения:

  • - температура окружающего воздуха, °C.....................от 19 до 21;

  • - относительная влажность, %................................от 30 до 80;

  • - атмосферное давление, кПа.................................от 84 до 106.

  • 1.3.2 Рабочие условия применения:

  • - температура окружающего воздуха, °C.....................от 15 до 25;

  • - относительная влажность, %.................................не более 80;

  • - атмосферное давление, кПа..............................от 84 до 106,7.

  • 2 Метрологические и технические характеристики

2.1 Метрологические характеристики
  • 2.1.1    Номинальные значения индуктивности эталонов

соответствуют значениям: (1;   5;   10;   50;   100;   500) мкГн;

(1; 5; 10; 50; 100) мГн; (1; 10; 100; 1000; 10000) Гн.

  • 2.1.2 Отклонения индуктивности (L) эталонов от номинальных значений не превышают:

для L= (от 1 до 50) мкГн: ± 0,5 % на частоте 10 кГц;

для L= (от 100 мкГн до 1 Гн): ± 0,2 % на частоте 1 кГц;

для L= (от 10 до 10000) Гн: ± 0,2 % на частоте 100 Гц.

Данные частоты выбраны на основании предварительных испытаний эталонов. Было установлено, что характер изменений индуктивности и добротности эталонов на данных частотах соответствует изменениям значений индуктивности и добротности эталонов на близких частотах.

  • 2.1.3 Эталоны поверяются на частотах, указанных в таблице 1.

Частоты аттестации выбраны с учетом собственных резонансных частот эталонов и требований потребителей. На мерах с большим номинальным значением индуктивности низкая собственная резонансная частота и выше мера не является работоспособной. Меры с низким номинальным значением индуктивности не работоспособны на низких частотах. Потребителям необходимы данные частоты аттестации в связи с дальнейшим использованием эталонов для поверки и калибровки измерителей параметров RLC.

Таблица 1 - Частоты поверки эталонов по индуктивности и добротности

Модификация эталона

Номинальное значение индуктивности

Частота аттестации, кГц

0,100

0,120

L0

10

30

100

300

1000

LQ-2408-3

10000 Гн

L;Q

L;Q

-

-

-

-

-

LQ-2408-3

1000 Гн

L;Q

L;Q

-

-

-

-

-

-

LQ-2408-3

100 Гн

L;Q

L;Q

L;Q

-

-

-

-

-

LQ-2408-3

10 Гн ’

L;Q

L;Q

L;Q

L:Q

-

-

-

LQ-2408-3

1 Гн

-

-

L;Q

L;Q

-

-

-

-

LQ-2408-2

100 мГн

-

-

L

L;Q

L;Q

-

-

-

LQ-2408-2

50 мГн

-

-

L

L;Q

L;Q

-

-

-

LQ-2408-2

10 мГн

-

-

L

L;Q

L;Q

L;Q

-

-

LQ-2408-2

5 мГн

-

-

L

L;Q

L;Q

L;Q

-

-

LQ-2408-2

1 мГн

-

-

L

L;Q

L;Q

L;Q

L; Q

-

LQ-2408-2

500 мкГн

-

-

L

L

L;Q

L;Q

L; Q

-

LQ-2408-2

100 мкГн

-

-

L

L

L

L;Q

L;Q

L;Q

LQ-2408-2

50 мкГн

-

-

-

L

L

L

L

L

LQ-2408-2

10 мкГн

-

-

-

L

L

L

L

L

LQ-2408-2

5 мкГн

-

-

-

L

L

L

L

L

LQ-2408-2

1 мкГн

-

L

L

L

L

L

Примечания:

1 Знаком «L; Q» отмечены частоты, при которых проводится

поверка эталонов по индуктивности и добротности, а знаком «Ь» - поверка только по индуктивности.

  • 2 Величина прикладываемого напряжения к эталону - 1 В.

  • 3 По согласованию с заказчиком эталоны могут быть поверены на других промежуточных частотах в пределах рабочего диапазона частот.

  • 2.1.4 Пределы допускаемой основной относительной погрешности действительных значений индуктивности эталонов 5l на рабочих частотах не превышают величин, указанных в таблице 2.

Таблица 2 - Пределы допускаемой погрешности значений индуктивности

Номинальное

значение индуктивности

Предел допускаемой основной относительной погрешности, ± 6ь, %, при частотах. кГц

0,100

0,120

1,0

10

30

100

300

1000

10000 Гн

0,1

0,1

-

-

-

-

1000 Гн

0,03

0,03

-

-

-

100 Гн

0,03

0,03

0,03

-

-

10 Гн

0,03

0,03

0,03

0,06

-

1 Гн

-

-

0,03

0,06

-

100 мГн

-

0,03

0,06

0,06

-

50 мГн

0,03

0,06

0,06

-

10 мГн

0,03

0,06

0,06

0,1

5 мГн

* -

0,03

0,06

0,1

0,1

1 мГн

0,03

0,06

0,1

0,1

0,1

-

500 мкГн

0,03

0,06

0,1

0,1

0,1

-

100 мкГн

0,03

0,06

0,1

0,1

0.1

0,1

50мкГн

-

0.2

0,2

0,2

0,2

0,2

1ОмкГн

-

0,2

0,2

0,2

0,2

0,2

5 мкГн

-

0,5

0,2

0,2

0,2

0,2

1мкГн

-

-

-

0,5

0,2

0,2

0,2

0,2

  • 2.1.5 Годовая нестабильность индуктивности, эталонов не более 0,7 от погрешности, указанной в таблице 2.

  • 2.1.6 Пределы допускаемой основной относительной погрешности действительных значений добротности эталонов 8q не превышают следующих значений:

6q = ± 0,04( 1 + Qx) %, при L > 1 Гн;

6q = ± (1+ 0,01 Qx) %, при L < 1 Гн.

  • 2.1.7  Пределы допускаемой дополнительной погрешности индуктивности и добротности эталонов от изменения температуры окружающей среды в диапазоне рабочих температур на 1 °C не превышают величин, указанных в таблице 3.

Таблица 3  - Пределы допускаемой дополнительной погрешности

индуктивности и добротности эталонов от изменения температуры окружающей среды в диапазоне рабочих температур на 1 °C_______

Номинальное значение индуктивности мер

Дополнительные погрешности на 1 °C, %

L

Q

1-10000 Гн

0,01

0,01

1 мкГн - 1 Гн

0,01

0,5

2.2 Технические характеристики
  • 2.2.1 Габаритные размеры:

3 Комплектность поставки
  • 3.1 Комплектность поставки указана в таблицах 4, 5.

Таблица 4 - Комплект поставки, эталонов с заводскими номерами 4, 5

Наименование

Обозначение

Количество

Рабочие эталоны индуктивности и добротности LQ-2408-2

1 мкГн

1 шт.

-

5 мкГн

1 шт.

-

10 мкГн

1 шт.

-

50 мкГн

1 шт.

-

100 мкГн

1 шт.

500 мкГн

1 шт.

-

1мГн

1 шт.

-

5 мГн

1 шт.

-

10 мГн

1 шт.

-

50 мГн

1 шт.

-

100 мГн

1 шт.

Многозначный рабочий эталон индуктивности и добротности LQ-2408-3

1-10-100-1000-10000 Гн

1 шт.

Ящик укладочный

-

1 шт.

Руководство по эксплуатации

СНИИМ.3-2408-17 РЭ

1 экз.

Таблица 5 - Комплект поставки эталонов с заводскими номерами 3, 6, 7, 8, 9

Наименование

Обозначение

Количество

Многозначный рабочий эталон индуктивности и добротности LQ-2408-3

1-10-100-1000-10000 Гн

1 шт.

Ящик укладочный

-

1 шт.

Руководство по эксплуатации

СНИИМ.З-2408-17РЭ

1 экз.

4 УСТРОЙСТВО

  • 4.1 Конструктивно эталоны выполнены в виде двух модификаций: однозначный эталон LQ-2408-2 (представлен на рисунке 2) и многозначный эталон LQ-2408-3 (представлен на рисунке 3).

  • 4.2 Однозначные эталоны LQ-2408-2 - это катушки индуктивности в виде многовитковых соленоидов, имеющие двухзажимное подключение. Для эталонов с номинальными значениями от 1 мкГн до 10 мкГн применены цилиндрические каркасы с нарезкой. Для эталонов от 50 мкГн до 100 мГн применены секционированные каркасы.

  • 4.2.1 Каркасы катушек изготовлены из фенопласта Э4-100-30 ГОСТ 5.1958-76 и прошли долговременную естественную стабилизацию.

  • 4.2.2 Все катушки с секционированными каркасами имеют обмотки из многожильного провода типа литцендрат. Катушки с цилиндрическими каркасами с нарезкой намотаны одножильным медным проводом.

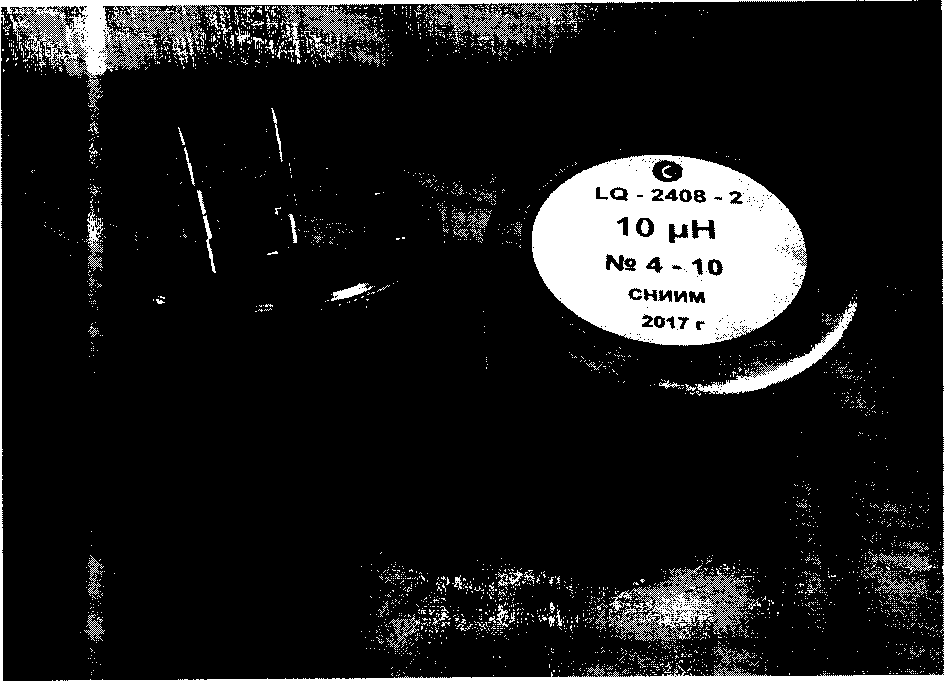

Рисунок 2 - Общий вид эталона LQ-2408-2

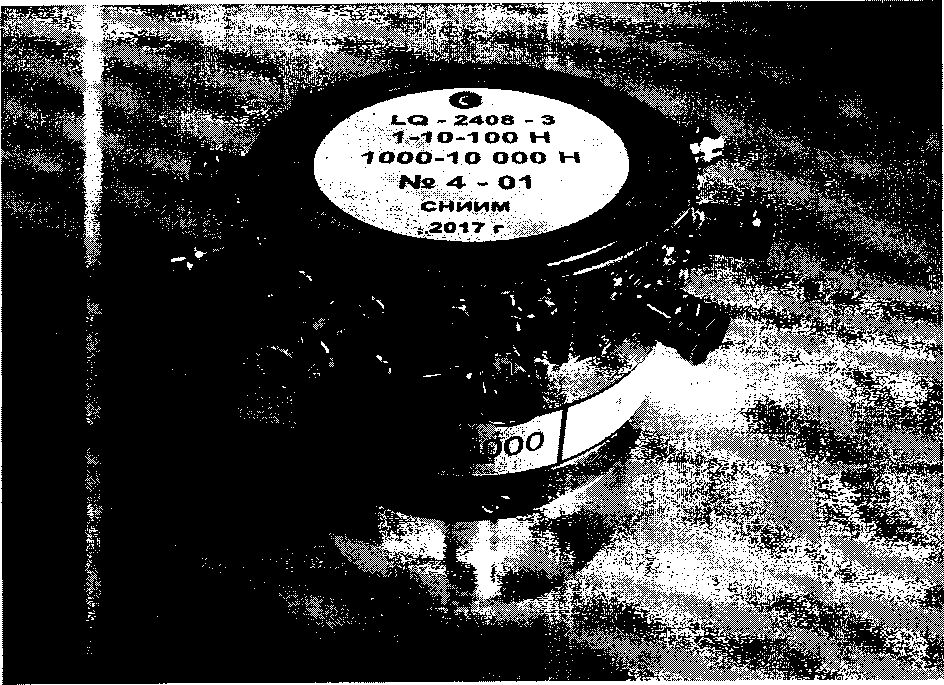

Рисунок 3 - Общий вид эталона LQ-2408-3

  • 4.3 В качестве несущего элемента всех эталонов служат массивные дюралюминиевые основания. Катушки крепятся на основании с внутренней стороны при помощи винтов.

  • 4.4 В основании эталона, в изолирующей втулке, укреплен один контакт штыревого вида. Второй контакт ввинчивается в одно из отверстий основания. Нри этом могут быть получены следующие межцентровые расстояния между контактами: 20; 25,4; 30 и 46 мм.

  • 4.5  Эталоны LQ-2408-2 имеют цилиндрические экраны, выполненные из алюминиевого сплава.

  • 4.6 Для защиты от действия влаги и повышения стабильности многослойные обмотки эталонов LQ-2408-2 пропитаны церезином, однослойные - полистирольным клеем. Кроме того, между основанием и экраном имеется резиновое уплотнительное кольцо, что обеспечивает герметизацию эталона в целом.

  • 4.7 Контакты эталонов сделаны в виде цельных неразрезанных

•*

штырей без пружинящих элементов, что существенно повышает технический ресурс работы эталонов.

  • 4.8 Эталон LQ-2408-3 - это многозначный эталон на 5 децимальных значений индуктивности от 1 Гн до 10000 Гн, имеющий трехзажимное подключение. Измеряемая цепь эталона представляет собой индуктивный эквивалент в виде многоэлементной резистивно-емкостной Т-образной цепи.

  • 4.9  Подключение эталона LQ-2408-3 выполняется через одноименно обозначенные коаксиальные разъемы, установленные на боковой поверхности экранированного цилиндрического корпуса.

5 Маркирование и пломбирование
  • 5.1 На верхней поверхности эталонов нанесены следующие данные:

а) обозначение эталона;

б) номинальное значение эталона;

в) номер эталона;

г) товарный знак;

д) изготовитель;

е) год выпуска.

  • 5.2 Маркировка укладочного ящика наносится на шильдик, который крепится к крышке и содержит следующие данные:

а) наименование и обозначение эталонов;

б) заводской номер набора;

в) товарный знак;

г) изготовитель;

е) год выпуска.

  • 5.3 Эталон пломбируется клеймом изготовителя или клеймом поверочной лаборатории. Схема пломбировки эталона от несанкционированного доступа, обозначение места нанесения знака поверки представлено на рисунке 4.

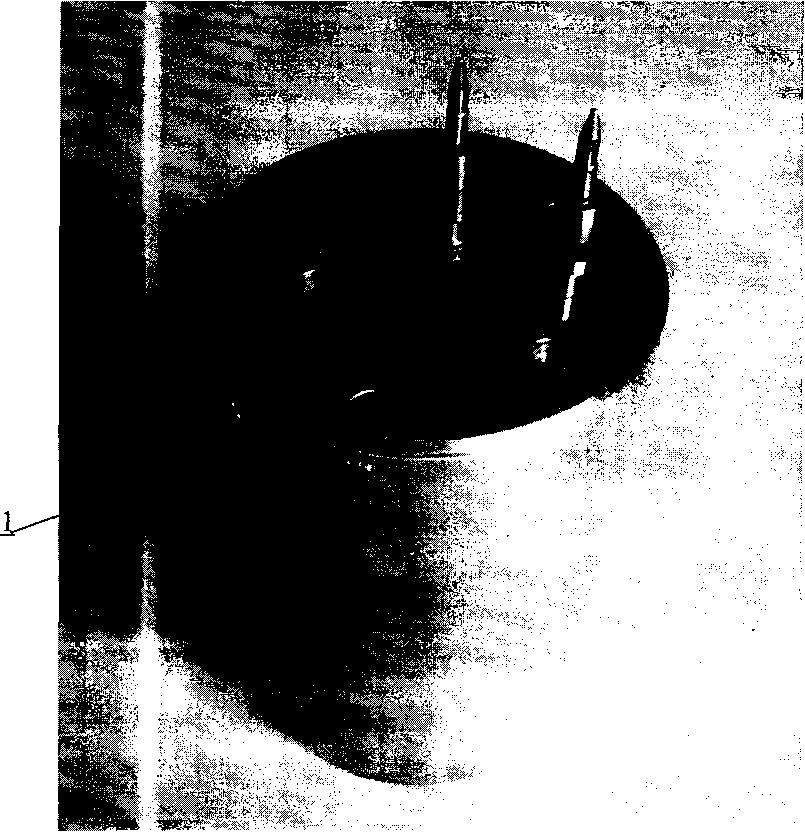

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

1 - Место нанесения знака поверки

6 Тара и упаковка
  • 6.1 Для хранения и перевозки эталоны помещаются в ящик укладочный, обеспечивающий механическую сохранность и защиту от неблагоприятных климатических воздействий.

  • 6.2 При транспортировании эталонов на большие расстояния ящик укладочный может помещаться в упаковочный ящик (транспортную тару).

7 Общие указаний по эксплуатации
  • 7.1 Прежде чем приступить к эксплуатации эталонов, необходимо провести внешний осмотр и проверку комплектности согласно таблице 3.

  • 7.2 Проверить при внешнем осмотре отсутствие механических повреждений на экранах и клеммах эталонов.

  • 7.3  Если эталоны находились в климатических условиях, отличающихся от рабочих, следует выдержать их в течении 24 часов в укладочном ящике при условиях, близких к нормальным.

  • 7.4 При работе с эталонами следует соблюдать осторожность, избегать удары, толчки, воздействие резких перепадов температур, исключить наличие паров кислот, щелочей и других химических соединений, вызывающих окисление контактных поверхностей.

  • 7.5 Загрязненные контакты по мере необходимости очищать техническим спиртом по ГОСТ Р 51999-2002.

8 Порядок работы
  • 8.1  Достаньте из укладочного ящика эталон необходимого номинального значения.

  • 8.2  Совместите ^контакты эталона LQ-2408-2 с устройством (адаптером) для подключения к клеммам поверяемого прибора и вставьте в клеммы до упора, чтобы участок контакта меры с диаметром 4 мм полностью вошел в клемму. Не допускайте перекосов при установке мер в клеммы прибора.

  • 8.3 Многозначный эталон LQ-2408-3 соединяют с поверяемым прибором коаксиальными кабелями малой длины, с коаксиальными разъемами, совместимыми с разъемами эталона и прибора. В случае 4-х проводного подключения однополярные токовые и потенциальные кабели соединяют на эталоне с помощью коаксиального тройника (СР-50-95 ФВ).

  • 8.4  Операции йоверки проводят согласно руководству по эксплуатации поверяемого прибора.

  • 8.5 Поверка прибора при температурах, отличных от нормальной, требует корректировки значений индуктивности и добротности эталонов, по формулам (1), (2).

Lx = Lh[1 + Kl(Tx-T„)]                     (1),

Qx = Q„[l + KQ(TX - Щ]                   (2),

где Lx, Qx - значения индуктивности и добротности эталонов при текущих значениях температуры (Тх);

Lh, Qh - значения индуктивности и добротности эталонов при нормальной температуре аттестации (Тн);

Kl,Kq - температурные коэффициенты индуктивности и добротности эталонов, сообщаемые в приложениях к свидетельству о поверке эталонов.

При корректировке значений по индуктивности требуется точность измерения температуры Тх ± 1 °C.

При корректировке значений по добротности требуется точность измерения температуры Хх ± 0,5 °C.

  • 8.6 После выполнения измерений установите эталон в гнездо ящика укладочного.

9 Методика поверки эталонов

Межповерочный интервал - 1 год.

Методика поверки распространяется на первичную и периодическую поверку эталонов.

9.1 Операции поверки
  • 1) Внешний осмотр.

  • 2) Опробование.

  • 3) Определение метрологических характеристик.

  • 4) Определение температурных коэффициентов добротности и индуктивности (проводится только при первичной поверке эталонов).

9.2 Средства поверки

При проведении поверки должны быть использованы средства поверки, указанные в таблице 6.

9.3 Требования безопасности
  • 9.3.1 При проведении поверки эталонов должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

  • 9.3.2 Безопасность работы с эталонами обеспечивается подачей напряжения с измерительного прибора, не превышающего 1 В.

9.4 Условия проведения поверки
  • 9.4.1 При проведении поверки эталонов должны соблюдаться нормальные условия применения согласно п. 1.3.1

Таблица 6 - Основные средства поверки

Наименование

Метрологические характеристики

1 Вторичный эталон единицы индуктивности по ГОСТ Р 8.732-2011.

«

L= от 1 мкГн до 1 Гн;

8 — от ±0,005 до ±0,25 %; f = от 0,1 до 100 кГц

2 Мост переменного тока Р5083. Регистрационный № 10321 -85.

L= от 1 мкГн до Ю4 Гн; С = от 10'12 до 10'6Ф; бцс* - от ±0,005 до ±0,1 %; f = от 0,1 до 100 кГц

3 Рабочий эталон единицы электрической емкости 1 разряда по ГОСТ 8.371-80.

С = от 10'12 до 10'6 Ф: 8с ~ от ±0,01 до ±0,2 %;

f = от 0,1 до 100 кГц

4 Вторичный рабочий эталон единицы электрической добротности по

ГОСТ Р 8.868-2014

f= от 10 до 1000 кГц;

Q = от 15 до 250;

8 = ± [(от 0,03 до 0,2)±0,002Q]%

5 Мультиметр 3458А ф. "Keysight Technologies Microwave Products (M) Sdn.Bhd.".

Регистрационный №25900-03.

В режиме измерения сопротивления:

R = от 10 Ом до 1 ГОм; 8r = от ±0,001 до ±0,5 %

6 Анализатор импеданса прецизионный серии WK6500 ф. Wayne Ken-Electronics Ltd.

Регистрационный №60119-15.

R = от 10’5 до 2-109 Ом; С = от 10’15 до 1 Ф;

L = от Ю'10 до 2-103 Гн; 6r,c,l = ±0,05 %;

f = от 20 Гц до 30 МГц

7 Термометр FESTO 110. Регистрационный №38574-13.

Т= от минус 50 до 150 °C;

8 = ±0,2 °C

8 Климатическая камера «Тепло-Холод» БСК-60/100-65КТХ

Т= от минус 60 до 100 °C; ±0,5 °C

* Реализуется в режиме калибровки

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

9.5 Подготовка к поверке
  • 9.5.1  Перед началом поверки эталоны следует выдержать в нормальных условиях применения в течение не менее 8 часов.

  • 9.5.2  Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 9.5.3 Контактные поверхности клемм эталонов и средств поверки необходимо очистить техническим спиртом по ГОСТ Р 51999-2002.

9.6 Проведение поверки
  • 9.6.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие эталонов следующим требованиям:

  • - полнота комплектности;

  • - отсутствие механических повреждений;

  • - исправность разъемов и клемм;

  • - четкость маркировки;

  • - наличие неповрежденного клейма поверяющей организации на нижней поверхности донышка.

Эталоны, не удовлетворяющие этим требованиям, бракуются.

9.6.2 Опробование

Процедура опробования сводится к оценке взаимодействия эталонов с образцовыми приборами для их аттестации.

Эталон, подключенный к измерительному прибору через присоединительное устройство (адаптер), должен идентифицироваться этой аппаратурой как индуктивность, что показывает электрическую целостность эталона, правильность подключения и работоспособность адаптера и измерительного прибора.

9.6.3 Определение метрологических характеристик
  • 9.6.3.1 К основным метрологическим характеристикам рабочих эталонов LQ-2408 относятся действительные значения индуктивности и добротности эталонов на заданных рабочих частотах (п. 2.1.3, таблица 1) и в заданных температурных условиях (п.1.3).

Частоты поверки выбраны с учетом собственных резонансных частот эталонов и требований потребителей. На мерах с большим номинальным значением индуктивности низкая собственная резонансная частота и выше мера не является работоспособной. Меры с низким номинальным значением индуктивности не работоспособны на низких частотах. Потребителям необходимы данные частоты аттестации в связи с дальнейшим использованием эталонов для поверки и калибровки измерителей параметров RLC.

эталона LQ-2408-3 освободить контакты R2, С путем снятия

  • 9.6.3.2 Поверка многозначного рабочего проводится поэлементно. Для этого необходимо конденсатора резистивно-емкостной цепочки Ri, защитного изолирующего основания из оргстекла.

Подготовить мост переменного тока Р5083 к работе в режиме «калибровка», используя соответствующий рабочий эталон емкости из состава Р597, С=1 мкФ.

Подключить контакты конденсатора С эталона к откалиброванному мосту Р5083 и провести измерения.

Резисторы Т-цепочки Ri и R2 эталона измерить на мультиметре 3458А в 4-х проводном режиме измерения сопротивления. Одну клемму на мультиметре подключить к изолированному контакту конденсатора, а другую клемму на мультиметре поочередно подключают к каждому из 10-ти центральных контактов коаксиальных клемм, расположенных на боковой поверхности эталона.

Значения индуктивности и добротности эталона LQ-2408-3 для последовательной схемы замещения рассчитываются по формулам (3) и (4).

LX = R1'R2'C                       (3),

q =                                  (4)

Т?1+/?2

Результаты расчета по формулам 3 и 4 заносятся в протокол поверки эталона. Расчетные значения индуктивности эталонов LQ-2408-3 должны соответствовать требованиям п.2.1.2.

  • 9.6.3.3 Поверка

    2-х зажимных эталонов LQ-2408-2 по

индуктивности

На частотах от 1

до 10 кГц исходными средствами поверки эталон единицы индуктивности по

являются вторичный

ГОСТ Р 8.732-2011 и мост переменного тока Р5083. На частотах более

  • 10 кГц применяется анализатор импеданса прецизионный WK6500 в режиме прямых измерений индуктивности. Измеренные значения заносятся в протокол поверки эталонов, при этом отклонения индуктивности от номинальных значений не должны превышать требований п.2.1.2.

  • 9.6.3.4 Поверка 2-х зажимных эталонов LQ-2408-2 по добротности на частотах от 30 до 1000 кГц выполняется на вторичном рабочем эталоне единицы электрической добротности ГОСТ Р 8.868-2014.

Добротность измеряется косвенным методом, исходя из определения параметра добротности как отношения реактивной проводимости соСх к активной проводимости Gx при параллельной схеме замещения.

Добротность эталонов LQ-2408-2 рассчитывается по формуле (5):

Qx = 7? • И + «).                        (5),

где а = Qx • tg8x - поправка за счет потерь конденсаторов, применяемых при измерении;

о)Сх, Gx - измеренные значения реактивной и активной проводимости при параллельной схеме замещения.

9.6.4    Определение температурных коэффициентов индуктивности Kl и добротности KQ эталонов

Определение температурных коэффициентов индуктивности KL и добротности KQ эталонов LQ-2408 проводится при первичной поверке эталонов.

Коэффициенты Kl и Kq необходимы для корректировки измеренных значений при температурах, отличных от нормальной.

Для определения коэффициентов Kl и Kq эталоны помещают в камеру тепла и холода типа БСК-60/100-65КТХ, в которой установлены нормальные условия применения. Эталоны выдерживают 2 часа и, с помощью анализатора импеданса прецизионного WK6500, измеряют значения индуктивности и добротности эталонов при нормальной температуре. Осуществляют нагрев эталонов в камере до 35°С и выдерживают в течение 2-х часов. После этого измеряют индуктивность и добротность эталонов при этой температуре. Коэффициенты Kl и Kq (К) рассчитываются по формуле (6):

17 _ . _Г                                           (7\

X ДТ ’                                       ( )

где X - измеряемый параметр (индуктивность или добротность), АХ - изменение параметра,

AT - разность температур.

Полученные значения Kl и Kq сообщаются в свидетельствах о поверке эталонов.

9.7 Оформление результатов поверки

По результатам поверки оформляется Свидетельство о поверке и протокол поверки в соответствии с Приказом Минпромторга России от 02.07.2015 №1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

10 Правила хранения и транспортирования
  • 10.1 Эталоны должны хранятся в укладочном ящике в сухом отапливаемом помещении при температуре окружающего воздуха от 10 °C до 30 °C и относительной влажности не выше 80 % при отсутствии в воздухе вредных примесей, вызывающих коррозию.

  • 10.2  Транспортирование эталонов должно проводиться при температуре окружающего воздуха от минус 20 °C до плюс 35 °C в закрытых транспортных средствах любого вида в укладочном ящике. При транспортировании самолетом укладочный ящик с эталонами должен быть размещен в отапливаемом герметизированном отсеке, согласно требованиям ГОСТ 22261-94.

  • 10.3   При транспортировании кроме сопроводительной документации, предусмотренной ГОСТ 9181-74, в укладочный ящик должны быть вложены следующие документы:

  • - руководство по эксплуатации;

  • - свидетельство о поверке;

  • - протокол поверки.

11 Гарантийные обязательства
  • 11.1  Изготовитель гарантирует соответствие набора рабочих эталонов LQ-2408 настоящему руководству по эксплуатации СНИИМ.3-2408-17 РЭ при соблюдении условий эксплуатации, хранения и транспортирования.

  • 11.2 Гарантийный срок хранения - 12 месяцев со дня изготовления эталонов. Ввод эталонов в эксплуатацию во время гарантийного срока хранения прекращает его течение.

  • 11.3 Гарантийный срок эксплуатации - 18 месяцев со дня ввода эталонов в эксплуатацию.

Если эталоны вводят в эксплуатацию после истечения гарантийного срока хранения, то началом гарантийного срока эксплуатации считают момент истечения гарантийного срока хранения.

  • 11.4 Изготовитель обязуется безвозмездно устранять неисправности эталонов в течение гарантийного срока эксплуатации при соблюдении условий их эксплуатации, хранения и транспортирования.

Разработал:

В.Н. Колесов

нач. сектора ФГУП «СНИИМ»

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
