ИЗМЕРИТЕЛЬ КСВН ПАНОРАМНЫЙ Р2-78.. .Р2-82

МЕТОДИКА ПОВЕРКИ

1.400.253

элементов. После замены проверьте параметры в соответствии с разделом 12. При необходимости произведите регулировку после замены по методике, изложенной в 12 разделе. Промойте контакты СВЧ соединителей этиловым спиртом.

  • II.3. При техническом обслуживании измерителей соблюдайте указания, изложенные в разделах 6, 7, 12.

12. ПОВЕРКА. ИЗМЕРИТЕЛЕЙ

  • 12.1. Настоящий раздел составлен в соответствии с требованиями ГОСТ 16423-78 и ГОСТ 8.042-72 и устанавливает методы и средства поверки измерителей КОЕН панорамных Р2-78, Р2-79, Р2-80, P2-8I, Р2-82, находящихся в эксплуатации, на хранении и выпускаемых из ремонта.

Поверка измерителей проводится не реже одного раза в 18 Мес.

12.1.I; Операции и средства поверки

  • 12.1.2. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 20.

Таблица 20

Номер пункта

Наименование операций, производимых при поверке

Поверяемые отметки

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

Образцовые

Вспомогательные

I

2

3

4

5

6

  • 12.3.1     Внешний осмотр

  • 12.3.2    Опробование

  • 12.3.3    Определение мет

рологических параметров:

I2.3.3.I

Определение ра- Крайние точки в рабо-

1250-5000 МГц для

Частотомер

бочего диапазо- чем диапазоне частот

Р2-78, Р2-79, Р2-80,’

измерителя

на частот

Р2-82;

1250-3000 МГц для P2-8I

12.3.3.2

Определение по- 1250, 3120

j2,5; j^,24; ±10;

Частотомер 43-54

грешности от- . 5000 МГц (3000 МГц

±6,0 МГц

с преобразовате

счета частоты для измерителя P2-8I)

лем Я34-72

12.3.3.3

Определение по- -3 дБм

±2 дБ

Ваттметр погло

грешности измерения мощности

щаемой мощности

12.3.3.4

Определение по- Кстц =1,2 (1,4 для

±(ЗКсти +D % ДОЯ

Нагрузки коак

грешности изме- канала 3,5/1,52 мм) и

каналов 7/3,04;

сиальные из

рения КСВИ      Ксги =2,0 в трех точ

16/6,95 и 16/4,6 мм

.комплекта из

ках рабочего диапазо

(в диапазоне частот

мерителей

на частот, включая

1,25-2,0 ГГц);

крайние

±5Ксти % win. Кана

2.243.339-01

да 3,5/1,52 и

2.243.339-02

±(5Кса?и +5) $ для ка

для канала

нала 16/4,6 мм (в

3,5/1,52 мм;

диапазоне частот

2.240.056-01,

2,0-3,0 ГГц)

2.240.056-03 для канала 7/3,04 мм; 2.240.057-01, 2.240.057-03

для канала

16/4,6 мм;

2.240.057-05

2.240.057-07 для канала

16/6,95 мм

I              2                    3

12.3.3.5

Определение

10 дБ на среднем

погрешности измерения ослаб

уровне мощности

ления

и 30 дБ на малом уровне мощности в трех точках рабочего диапазона частот, включая крайние

12.3.3.6

Определение полосы качания: максимальной

Полный диапазон

минимальной

12.3.3.7

Определение

Максимальное значе

КСВН пары пере

ние в рабочем диа

ходов и (или) аттенюаторов-переходов из комплекта измерителя

пазоне частот

12.3.3.8

Проверка присоединительных размеров

Примечания: I. Вместо указанных в табл. 20 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

  • 2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

  • 3. Операции пп. 12.3.3.1,

  • 12.3.3.2, 12.3.3.8, 12.3.3.5 должны проводиться при выходе измерителей из ремонта.

    ±(0,03Ах+0,2) дБ

    ±(0,05Ах+0,2) дБ

    Аттенюаторы из комплекта измерителей 2.243.075-04 2.243.075-10

    Не менее 3750 МГц для Р2-78, Р2-79, Р2-80, Р2-82;

    не менее 1750 МГц для P2-8I•

    не более 50 МГц для Р2-78, Р2-79, Р2-80, Р2-82, не более 30 МГц для P2-8I

    Частотомер измерителя

    Не более 1,2

    Поверяемый измеритель

±0,015 мм                             Индикатор ИРБ

,018 мм                            Индикатор И4-Ю

Комплект измерительных инструментов

2.700.004 2.700.004-01 2.700.005 Стойка С-Ш ГОСТ 10197-70

При проведении поверки измерителей должны применяться средства поверки, указанные в табл. 21.

Таблица 21

Наименование средства поверки

Основные технические характеристики средства поверки

Рекомендуемое средство поверки (тип)

Примечание

Пределы измерения

Погрешность

I

2

3

4

5

Частото- Диапазон ±0,06 % 43-54 мер эле- частот               Я34-72

ктронно- 1250-

счетный 5000 МГц

с преоб-

разова-телем

I

4

2

Ваттметр 0,5*I0"3 Вт +15 %

МЗ-54

поглощаемой мощности Индикатор

0-0,8 мм

±3,015 мм

ИРБ

Индикатор

0-10 мм

±3,018 мм

И4-10

Ком

-

- ■

2.700.004

плект

-

-

2.700.004-01

измери

-

-

2.700.005

тельных инструментов Стойка Нагруз

Ксти =1,4

±D,I

С - Ш

2.243.339-OI Аттес

ка коаксиальная

То же

KCTU =2.0

±0,1

товать с погрешностью

±2,5 % 2.243.339-02 ±2,5 %

п

^сти

±3,05

2.240.056-01 ±1,5 %

W

^сти =2»0

±0,1

2.240.056-03 ±2 %

ft

ксти =i»2

±0,05

2.240.057-01 ±1,5 %

ft

^ctU =2.0

±0,1

2.240.057-03 ±2 %

ft

^ctU =^»2

±0,05

2.240.057-05 ±1,5 %

ft

^ctU =2.0

±0,1

2.240.057-07 ±2 %

Аттенюатор

10 дБ

±1,2 дБ

2.243.075-04 ±3,15

tt

30 дБ

±2,5 дБ

ДБ

2.243.075-10 ±0,25

Продолжение табл. 21

3           4         5

ДБ
  • 12.2. Условия поверки и подготовка к ней

  • 12.2.1. При проведении операций поверки должны соблюдаться следующие условия:

  • - температура окружающей среды 20 °С±5 °C (293 К±5 К);

  • - относительная влажность воздуха (65±15)

  • - атмосферное давление 100 кПа±4 кПа (750 мм рт. ст. ± 30 мм рт. ст.);

  • - напряжение сети (220+4,4) В, частотой (50+0,4) ГЦ, содержанием гармоник не более 5 %.

  • 12.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе 8 "Подготовка к работе" ТО, кроме включения измерителя в сеть.

  • 12.3. Проведение поверки

  • 12.3.1. Внешний осмотр

При проведении внешнего осмотра должны быть выполнены все требования, указанные в разделе 6. Измерителя, имеющие дефекты, бракуются и направляются в ремонт.

  • 12.3.2. Опробование

Опробование измерителя производится по методике, изложенной в пп. 8.1, 9.1.2, 9.1.3.1. Неисправные измерители бракуются и направляются в ремонт.

  • 12.3.3. Определение метрологических параметров

  • 12.3.3.1. Определите рабочий диапазон частот совместно с проверкой погрешности измерения КСВН и ослабления.

  • 12.3.3.2. Погрешность измерения частоты при помощи встроенного частотомера определяется на частотах 1250, 3120 и 5000 МПх при помощи частотомера 43-54 с преобразователем Я34-72.

Перед проведением проверки ознакомьтесь с техническим описанием и инструкцией по эксплуатации на указанный выше прибор.

Поверка измерителя проводится по следующей методике:

  • 1) соберите рабочее место согласно схеме, приведенной на рис. 31, тумблер МОДУЛ на задней панели ГКЧ2 включите;

  • 2) включите тумблеры СЕТЬ ГКЧ2 и БИ проверяемого измерителя, дайте прогреться в течение 15 мин, подготовьте к работе частотомер 43-54;

  • 3) проведите операции, указанные в пп. 9.1.2.1 и 9.1.3.1;

  • 4) измерьте начальную частоту качания, для чего, перемещая метку (вертикальную линию) ручкой МЕТКА., добейтесь показания в верхней части экрана "1250+2,5 МН2 ", нажмите кнопку " " (БИ), отсчитайте частоту по внешнему частотомеру;'

  • 5) сравните показания БИ и частотомера, они не

должны отличаться более чем на ±2,5 МГц. Отпустите кнопку "     ";

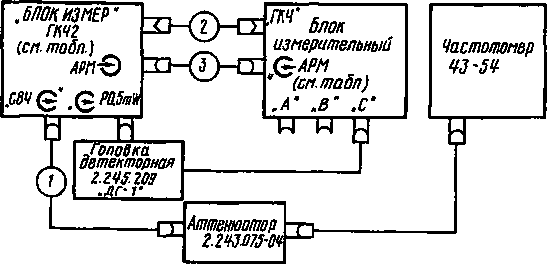

Рис. 31. Структурная схема подключения для проверки погрешности отсчета частоты, полосы качания

Тип измерителя

ГК42

БЛок измерительный

Р2-78

3.261.012

2.043.049-05

Р2-79

3.261.012-01

2.043.049-06

Р2-80

3.261.012-02

2.043.049-07

P2-8I

3.261.012-03

2.043.049-08

Р2-82

3.261.012-04

2.043.049-09

I - кабель соединительный Б4 4.851.350-08; 2 кабель 4.853.369; 3 - кабель соединительный 4.850.373

  • 6) измерьте аналогично среднюю (3120 МГц) и конечную 5000 (или 3000 МГц в измерителе P2-8I) частоты, рабочего диапазона, сравните при этом показания БИ и частотомера, они не должны отличаться более чем на +6,24 и ±10 МГц (±6 МГц в измерителе P2-8I) соответственно.

Операции поверки должна быть прекращена в случае получения отрицательных результатов, а измерители подлежат: забракованию и направлению в ремонт.

  • 12.3.3.3. Погрешность измерения зондирующей мощности определяется при помощи ваттметра МЗ-54 в трех точках рабочего диапазона частот, включая крайние (1250, 2000, 3000 МГц для измерителя P2-8I или 1250 , 3000 , 5000 МГц для остальных измерителей).

Перед проведением поверки ознакомьтесь с техническим описанием и инструкцией по эксплуатации на указанный выше прибор.

Поверка измерителя производится по следующей методике:

  • 1) соберите рабочее место согласно схеме, приведенной на рис. 21, проведите операции, указанные

в пп. 9.1.2.1 и 9.1.3.1 (если это не сделано ранее); откалибруйте измеритель для измерения мощности по методике, изложенной в пп. 9.2.8.2, 9.2.8.3;

  • 2) подключите головку детекторную канала В к выходу тройника, установите метку на частоту (1260±7,5) МГц, включите кнопки "С" и "В” (КАНАЛЫ); установите ручкой УРОВЕНЬ (ГКЧ2) уровень зондирующей мощности минус (3±1) дБм; произведите отсчет показания "В= ... ^ВМ" на трех частотах рабочего диапазона, указанных выше;

  • 3) включите кнопку "     ", подключите ватт

метр МЗ-54 вместо головки детекторной канала В к выходу тройника. Произведите отсчет мощности по ваттметру МЗ-54 на одной из частот. Выключите кнопку "     ";

  • 4) установите частотную метку на другую частоту, включите кнопку ”     ", произведите отсчет

по ваттметру МЗ-54. Вновь выключите кнопку " /Г® ", установите частотную метку на третью частоту, включите кнопку "", произведите отсчет по ваттметру. Отключите ваттметр МЗ-54 от тройника. Выключите кнопку "     ";

  • 5) определите погрешность измерения мощности в децибелах по формуле:

ДР = 10 18. 2РЮМ1(         '(10)

где Ризм - значение, измеренное ваттметром МЗ-54, мВт;

Pj - показание измерителя с учетом знака, дБм.

Погрешность измерения зондирующей мощности не должна превышать ±2 дБ.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а измерители подлежат забракованию и направлению в-ремонт.

  • 12.3.3.4. Рабочий диапазон частот и погрешность измерения КСВН определяются измерением КСВН образцовых нагрузок коаксиальных согласно табл. 22 из комплекта соответствующего измерителя, аттестованных в соответствии с табл. 21,и вычислением погрешности измерения.

Таблица 22

Обозначение нагрузки

Ксти нагрузки

Тип измерителя

  • 2.243.339- 01

  • 2.243.339- 02

1,4

2,0

Р2-79

2.240.056-01

2.240.056-03

1,2

2,0

Р2-80

2.240.057-01

2.240.057-03

1,2

2,0

Р2-78

P2-8I

2.240.057-05

2.240.057-07

1,2

2,0

Р2-82

Измерения проводите на трех частотах рабочего диапазона, включая крайние частоты, на которых аттестованы образцовые нагрузки при уровне зондирующей мощности в диапазоне частот минус (17±0,5) дБм. Уровень зондирующей мощности установите по измерениям на выходе " z ’• моста внутренним измерителем мощности.

Поверка измерителя производится по следующей методике:

  • 1) соберите рабочее место согласно одной из схем, приведенных на рис. 17 или рис. 19 в зависимости от проверяемого канала. Проведите операции, указанные в пп. 8.1 5 •, 8.1 6 , 9.1.2.1. Установите полный рабочий диапазон частот по методике,.изложенной в п. 9.1.3.1, для измерителей Р2-78, Р2-79, Р2-80, Р2-82,или диапазон частот 1,25-3,0 ГГц для измерителя P2-8I по методике, изложенной в п.

9.1.3.2;

  • 2) проведите операции, .указанные в пп.

  • 9.2.8.2, 9.2.8.3, подсоедините детекторную головку канала В к выходу " zx" моста, включите кнопки ”С" и "В" (КАНАЛЫ), ручкой УРОВЕНЬ (1И2) установите уровень зондирующей мощности минус (18,5±0,5) дБм (для канала 16/4,6-мм минус (18,5+0,5) дБм, детекторную головку в этом случае подсоедините через аттенюатор-переход 2.727.134) на частоте (1260±10) МГц по показаниям на экране БИ "В= ... DBM"); отсоедините детекторную головку канала В;

  • 3) проведите операции, указанные в пп.

  • 9.2.2.2 3 и 9.2.2,2 4 ;

  • 4) проведите измерение КСВН нагрузок, указанных выше, по методике, изложенной в пп. 9.2.2.3 I? -

  • 9.2.2.3 3, на частотах 1,25; 3,0 и 5,0 ГГц (1,25; 2,0 и 3,0 Иц для канала 16/4,6 мм);

  • 5) вычислите погрешность измерения КСВН в процентах по формуле:

б к„_ и = 'М 'W? . 100, (II) 0      КстП0

где 6 KQTU- значение КСВН образцовой нагрузки на частоте измерения, указанное в аттеста-’            те нагрузки;

ксти ~ измеренное значение КСЕН.

Погрешность измерения КСВН не должна превышать (±3 Ксти ±1) % для каналов 7/3,04; 16/6,95 мм во всем рабочем диапазоне частот и канала 16/4,6 мм в диапазоне частот 1,25-2,0 ГГц и 15 Ксти % для канала 3,5/1,52 мм во всем рабочем диапазоне частот и +(5 Ксти ±5) % для канала 16/4,6 мм в диапазоне частот 2,0-3,0 ГГц.

Операция поверки должна быть прекращена в случае получения отрицательных результатов, а измерители подлежат забракованию и направлению в ремонт.

  • 12.3.3.5. Рабочий диапазон частот, погрешность измерения ослабления согласованных четырехполюсников определяются измерением ослабления 10 дБ аттенюатора 2.243.075-04 при среднем уровне зондирующей мощности минус (310,5) дБм и измерением ослабления 30 дБ аттенюатора 2.243.075-10 при малом уровне зондирующей мощности минус (2I+I) дБм.

Измерения проведите на трех частотах рабочего диапазона, включая крайние частоты, на которых аттестованы образцовые аттенюаторы по следующей методике:

  • 1) соберите рабочее место согласно схеме, приведенной на рис. 21. Проведите операции, указанные в пп. 8.1 5 , 8.1 6 , 9.1.2.1. Установите полный рабочий диапазон частот по методике, изложенной в

п. 9.Г.3.1, для измерителей Р2-78, Р2-79, Р2-80, Р2-82 или диапазон частот 1,25-3,0 ГГц для измерителей P2-8I по методике, изложенной в п. 9.1.3.2;

  • 2) проведите операции, указанные в пп. 9.2.8.2,

  • 9.2.8.3, подсоедините детекторную головку канала

В к выходу тройника, включите кнопки "С" и "В” (КАНАЛЫ), ручкой УРОВЕНЬ (ГКЧ2) установите уровень зондирующей мощности минус (3ip,5) дБм на частоте (I2601I0) МГц по показаниям на экране БИ ("В= ... W);

  • 3) проведите операции, указанные в п. 9.2.3.2 для канала В;

  • 4) проведите измерение ослабления аттенюатора 10 дБ, указанного выше, по методике, изложенной в пп. 9.2.3.3 I и 9.2.3.3 2 на частотах 1,25;

3,0 и 5,0 ГГц (для канала 16/4,6 мм на частотах 1,25; 2,0 и 3,0 ГГц);

  • 5) вновь подсоедините головку детекторную канала В к выходу тройника, включите кнопки "С" и "В" (КАНАЛЫ), "Р", ручкой УРОВЕНЬ (ГКЧ2) установите уровень зондирующей мощности минус (2I+I) дБм на частоте (1260+10) МГц;

  • 6) включите кнопку " -А ", проведите операции, указанные в п. 9.2.3.2 3 для канала В;

  • 7) проведите измерение ослабления аттенюатора 30 дБ, указаного выше, на малом уровне зондирующей мощности на частотах 1,25; 3,0 и 5,0 ГГц (для канала 16/4,6 мм на частотах 1,25; 2,0; 3,0 ГГц);

  • 8) вычислите погрешность измерения ослабления в децибелах по формуле:

дА = А-А0,            (12)

где А - измеренное значение ослабления, дБ;

AQ - значение ослабления образцового аттенюатора на частоте измерения, указанное в аттестате, дБ.

Погрешность измерения ослабления в децибелах не должна превышать 1(0,03 А^+0,2) и 1(0,05 Ах+0,2) на среднем и малом уровнях мощности соответственно, где Ах - измеряемое ослабление.

Операция поверки должна быть прекращена при получении отрицательных результатов, а измерители подлежат, забракованию и направлению в ремонт.

  • 12.3.3.6. Определение полосы качания производится по следующей методике:

  • 1) установите минимальную полосу качания

30 МГц для измерителя P2-8I и 50 МГц для остальных измерителей в начале рабочего диапазона по методике, изложенной в п. 9.1.3.2 (крайние частоты полосы 1250 и 1280 ад для измерителя P2-8I и 1250 и 1300 МГц для всех остальных измерителей);

  • 2) измерьте внутренним частотомером начальную и конечную частоты полосы качания, для чего, совместив метку (ручкой МЕТКА) с крайней левой, а затем с крайней правой точками развертки, производите отсчет частоты по экрану БИ в обоих случаях. Вычислите полосу качания как разницу конечной и начальной частот. Она должна быть не более 50 МГц (30 МГц для измерителя P2-8I);

  • 3) измерьте аналогично' минимальную полосу качания в середине (крайние частоты полосы, например, 2125 и 2155 ад для измерителя P2-8I и 3125 и 3175 МГц для остальных измерителей) и в конце диапазона (крайние частоты полосы 2970 и 3000 МГц для измерителя P2-8I и 4950 и 5000 МГц для остальных измерителей). В обоих случаях она также не должна быть более 50 ад (30 ад для измерителя P2-8I);

  • 4) установите максимальную полосу качания по методике, изложенной в подпункте 9.1.3.1

(п. 9.1.3.2 для P2-8I). Измерьте начальную и конечную частоты полосы качания внутренним частотомером. Вычислите полосу качания как разницу конечной и начальной частоты. Она должна быть не менее 1750 МГц для измерителя P2-8I и не менее 3750 МГц для всех остальных измерителей.

Операция поверки должна быть прекращена при получении отрицательных результатов, а измерители подлежат забракованию и направлению в ремонт.

  • 12.3.3.7. Определение КСВН пары переходов и (или) аттенюаторов-переходов, входящих в комплект поверяемого измерителя, производится по следующей методике:

  • 1) откалибруйте измеритель для измерения КСВН по методике, изложенной в п. 9.2.2.2 в рабочем диапазоне частот измерителя;

  • 2) соедините проверяемую пару переходов (или аттенюаторов-переходов) соединителями типа Ш (7/3,04 мм) и нагрузите нагрузкой коаксиальной с Ксти ^1,05 соответствующего канала из комплекта измерителя;

  • 3) измерьте максимальный КСВН в рабочем диапазоне частот пары переходов по методике п. 9.2.2.3. Он не должен быть более 1,2.

Операция поверки должна быть прекращена при получении отрицательных результатов, а переходы подлежат забракованию и направлению в ремонт.

  • 12.3.3.8. Основные элементы соединения проверяются на соответствие ГОСТ 13317-80 измерительными инструментами согласно инструкции по их эксплуатации.

12.4. Оформление результатов поверки

  • 12.4.1. Результаты поверки заносятся в соответствующий раздел формуляра измерителей и таблицы периодической поверки.

Опломбируйте измерители с помощью чашек, надетых на винты крепления боковых стенок БИ и ГКЧ2.

  • 12.4.2. Запрещается выпуск в обращение и применение измерителей, прошедших поверку с отрицательными результатами. При этом в обязательном порядке осуществляется погашение клейм и выдается извещение о непригодности измерителей к применению с записью в нем параметров, по которым он не соответствует техническим условиям.

Лист регистрации изменений

Номер извещения

Номер изменения

Номер листа

Дата внесения изменений

Подпись, Ф.И.О.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
