УТВЕРЖДАЮ

Главный метролог

Контроллер измерительный программируемый «Benza»

Методика поверки

Настоящая методика поверки распространяется на контроллер измерительный программируемый «Benza» (далее - контроллер), предназначенный для подсчёта количества импульсов с последующим преобразованием в показания объёма нефтепродуктов, и устанавливает методику его первичной и периодической поверки.

Интервал между поверками (межповерочный интервал) - 1 год.

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица I

При проведении поверки должны соблюдаться требования безопасности, установленные действующими «Правилами техники безопасности при эксплуатации электроустановок потребителей», требования разделов «Указания мер безопасности», приведённых в эксплуатационной документации применяемых СИ.

К выполнению поверки могут быть допущены специалисты, прошедшие обучение и аттестованные в качестве поверителей по соответствующим видам измерений.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C

  от 10 до 35; до 90;

  от 84 до 106 (от 630 до 795);

  от 187 до 242;

  от 49 до 51.

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа (мм рт.ст.)

• - напряжение питающей сети переменного тока, В

• - частота питающей сети, Гц

• 3.2 Контроллер до начала поверки должен быть выдержан в условиях, указанных в пункте 3.1, не менее 2 часов.

Непосредственно перед проведением поверки необходимо подготовить контроллер и средства поверки к работе в соответствии с их эксплуатационной документацией.

Все средства измерений, используемые при поверке, должны иметь непросроченные свидетельства о поверке.

Внешний осмотр поверяемого контроллера производят без включения питания.

Не допускается к дальнейшей поверке контроллер, если обнаружено:

• •  несоответствие внешнего вида контроллера эксплуатационной документации;

• •  неправильность, отсутствие или неоднозначность прочтения заводского номера и типа контроллера;

• •  наличие механических повреждений, влияющих на функционирование контроллера.

Включить контроллер. В соответствии с эксплуатационной документацией на контроллер проверить его работу в целом.

Проверка идентификационных данных встроенного метрологически значимого программного обеспечения (ПО) проводится следующим образом.

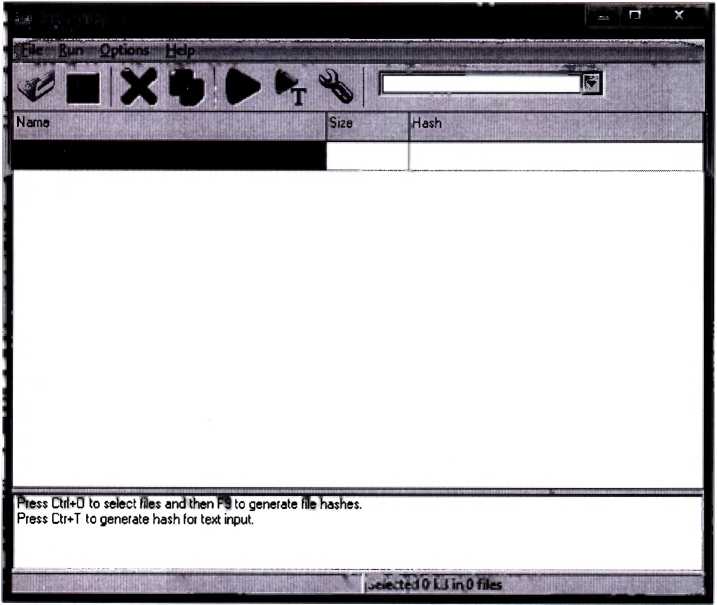

Запустите программу «easyhash.exe» на персональном компьютере:

Тип

1911201222:13

30ХВ201618:01

Приложение

Файл "BIN"

Имя

------

easyhash.exe

П led-board-big.bin

В выпадающем списке (на него указывает стрелка) выберите алгоритм расчета контрольной суммы «CRC-16 CCITT (OxFFFF)»:

Нажмите кнопку «Calculate»:

Проверьте значение «Hash», должно быть F43B:

Проверить номер версии ПО, установленного на компьютер (программа «Benza. Автоматическая АЗС») можно после её запуска в меню «Помощь. Версия должна быть не ниже 1.5.28.2.

Контроллер признаётся годным, если он функционирует без сбоев и не появляется сообщений об ошибках, а идентификационные данные ПО соответствуют приведённым выше.

Подключить контроллер к генератору 33220А.

Задать на генераторе 33220А следующие параметры выходных прямоугольных импульсов, имея ввиду, что непосредственное подключение контроллера к генератору 33220А влияет на амплитуду и смещение выходного сигнала:

• - полярность сигнала положительная;

• - амплитуда выходного сигнала 5 В;

• - смещение 0,5 В;

• - частота 9,4 Гц;

• - длительность импульса 10 мс;

• - режим работы - формирование пачки импульсов в ручном режиме;

• - количество импульсов 46 953.

Задать на контроллере постоянную 47 имп./л, скорость 12 л/мин.

Перевести контроллер в режим счёта, а на генераторе нажать кнопку «Пуск». Контроллер считается годным, если его показания будут от 998,98 до 999,00 л.

Провести проверку при следующих параметров выходных прямоугольных импульсов:

• - полярность сигнала положительная;

• - амплитуда выходного сигнала 5 В;

• - смещение 0,5 В;

• - частота 400 Гц;

• - длительность импульса 0,5 мс;

• - режим работы - формирование пачки импульсов в ручном режиме;

• - количество импульсов 199 800.

Задать на контроллере постоянную 200 имп./л, скорость 120 л/мин.

Перевести контроллер в режим счёта, а на генераторе нажать кнопку «Пуск». При этом, надо помнить, что генератор 33220А может максимально выдать за один цикл только 50 000 импульсов, поэтому нужно в процессе поверки нажать на кнопку «Пуск» три раза (при количестве установленных импульсов в пачке 50 000), а перед четвёртым нажатием установить на генераторе 33220А количество импульсов в пачке 49 800.

Контроллер считается годным, если его показания будут от 998,99 до 999,00 л.

На основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

Знак поверки наносится на свидетельство о поверке.

По требованию потребителя может быть оформлен протокол поверки по форме, принятой в организации, проводившей поверку.

На основании отрицательных результатов поверки оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

7

Контроллер «Benza»
