Методика поверки «Система измерений количества и показателей нефти береговых сооружений для приема нефти, поступающей с морских месторождений северного каспия» (МП 0730-14-2018)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

«УТВЕРЖДАЮ»

Заместитель директора

Г$П«ВНИИР»

Тайбинский

«26» яйваря 2018 г.

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

СИСТЕМА ИЗМЕРЕНИЙ КОЛИЧЕСТВА И ПОКАЗАТЕЛЕЙ КАЧЕСТВА НЕФТИ БЕРЕГОВЫХ СООРУЖЕНИЙ ДЛЯ ПРИЕМА НЕФТИ, ПОСТУПАЮЩЕЙ С МОРСКИХ МЕСТОРОЖДЕНИЙ СЕВЕРНОГО КАСПИЯ

Методика поверки

МП 0730-14-2018

Начальник НИО-14 ФГУП «ВНИИР»

Р-Н. Груздев

г. Казань

2018

СОДЕРЖАНИЕ

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования техники безопасности и требования к квалификации поверителей

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

Приложение А (рекомендуемое). Перечень измерительных каналов системы

Приложение Б (рекомендуемое). Форма протокола поверки системы

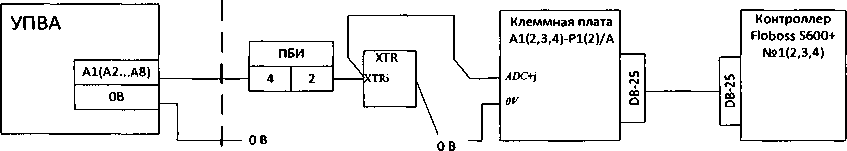

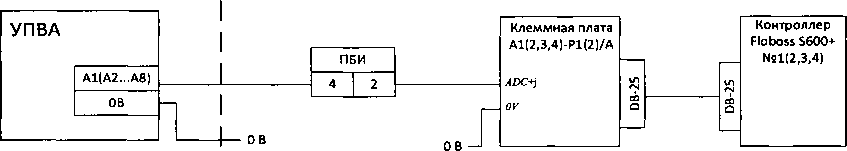

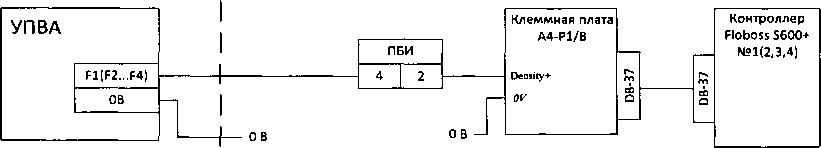

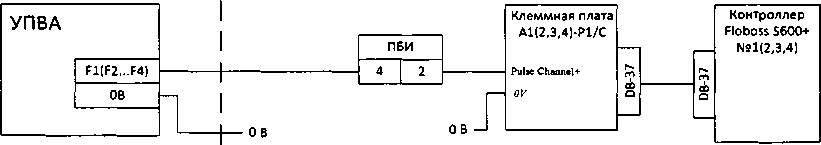

Приложение В (обязательное). Схемы подключения средств поверки при определении

метрологических характеристик вторичной части измерительных каналов 28 Приложение Г (рекомендуемое). Форма протоколов определения метрологических характеристик вторичной части измерительных каналов и первичных измерительных преобразователей при поверке системы                   29

Приложение Д (справочное). Структура образования относительной погрешности измерений массы нетто нефти                                        36

• 1.1 Настоящая инструкция распространяется на систему измерений количества и показателей качества нефти Береговых сооружений для приема нефти, поступающей с морских месторождений Северного Каспия (далее - система) и устанавливает методику ее первичной и периодической поверок на месте эксплуатации.

• 1.2 Поверку системы проводят в диапазоне измерений, указанном в описании типа, или меньшем диапазоне в соответствии с заявлением владельца системы с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.3 Если очередной срок поверки средств измерений из состава системы наступает до очередного срока поверки системы, поверяется только это средство измерений, при этом поверку системы не проводят.

• 1.4 Интервал между поверками системы - один год.

• 2.1 При проведении поверки выполняют операции, приведенные в таблице 2.1. Перечень измерительных каналов (ИК), для которых определяют метрологические характеристики (MX) (погрешности) системы приведен в приложении А.

• 2.2 Допускается не проводить поверку средств измерений (СИ), входящих в состав измерительной линии, выведенной из работы.

Таблица 2.1 - Операции поверки

Окончание таблицы 2.1

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки применяют средства поверки, приведенные в таблице 3.1.

Таблица 3.1 - Средства поверки

Окончание таблицы 3.1

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение MX системы с требуемой точностью.

• 3.3 Все применяемые эталоны должны быть аттестованы; должны иметь действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре), заверенной подписью поверителя и знаком поверки.

• 4.1 При проведении поверки должны соблюдаться требования:

• - обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды;

предусмотренные «Правилами технической эксплуатации электроустановок потребителей», правилами промышленной безопасности и охраны труда, действующими на территории объектов ООО «ЛУКОЙЛ - Нижневолжскнефть-Калмыкия», Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности», эксплуатационной документацией системы, ее компонентов и применяемых средств поверки;

• - предусмотренные федеральными нормами и правилами в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 11.03.2013 №96;

• - предусмотренные федеральными нормами и правилами в области промышленной безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 27.12.2012 № 784;

• - предусмотренные другими документами, действующими на территории объектов ООО «ЛУКОЙЛ - Нижневолжскнефть-Калмыкия» в сфере безопасности, охраны труда и окружающей среды;

• - корпуса применяемых средств поверки, СИ должны быть заземлены в соответствии с их эксплуатационной документацией;

• - ко всем используемым средствам поверки и СИ должен быть обеспечен свободный доступ для заземления, настройки и измерений;

• - работы по соединению средств поверки, СИ и вспомогательных устройств должны выполняться до подключения к сети питания.

• 4.2 К работе по поверке должны допускаться лица:

• - достигшие 18-летнего возраста;

• - прошедшие инструктаж по технике безопасности в установленном порядке;

• - имеющих квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей»;

• - изучившие эксплуатационную документацию на систему, компоненты, входящие в состав системы, и средства поверки;

• -  изучившие требования безопасности, действующие на территории объектов ООО «ЛУКОЙЛ - Нижневолжскнефть-Калмыкия», а также предусмотренные «Правилами технической эксплуатации электроустановок потребителей».

• 4.3 При появлении утечек нефти, загазованности и других ситуаций, нарушающих нормальный ход работ, поверку прекращают.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха на открытой площадке, °C   от плюс 10 до плюс 40

• - температура окружающего воздуха в помещениях, °C          от плюс 15 до плюс 25

• - относительная влажность, %                                 от 30 до 90

• - атмосферное давление, кПа                                   от 84,0 до 106,7

• 5.2 Допускается проводить поверку при условиях, сложившихся на момент проведения поверки и отличающихся от указанных в пункте 5.1, но удовлетворяющих условиям эксплуатации системы и средств поверки.

• 5.3 Параметры (показатели) измеряемой среды при проведении поверки системы должны соответствовать требованиям, приведенным в таблице 5.1.

Таблица 5.1 - Параметры (показатели) измеряемой среды

• 5.4 При проведении поверки отдельных СИ (компонентов) системы, соблюдают условия поверки, изложенные в методиках поверки соответствующих СИ.

• 6.1 Перед проведением поверки выполняют следующие подготовительные операции:

• - изучают техническую и эксплуатационную документацию системы;

• - изучают настоящую инструкцию и руководства по эксплуатации средств поверки;

• - средства поверки устанавливают в рабочее положение с соблюдением указаний эксплуатационной документации;

• - контролируют фактические условия поверки на соответствие требованиям раздела 5 настоящей инструкции;

• - проверяют параметры конфигурации системы (значения констант, коэффициентов, пределов измерений и уставок, введенных в память контроллеров измерительных FloBoss S600+ (далее - FloBoss S600+) на соответствие данным, зафиксированным в эксплуатационных документах системы;

• - выполняют иные необходимые подготовительные и организационные мероприятия.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 При внешнем осмотре системы проверяют:

• - соответствие системы, измерительных каналов системы, монтажа, маркировки и пломбировки компонентов системы требованиям технической и эксплуатационной документации;

• - заземление компонентов системы, работающих под напряжением;

• - отсутствие повреждений и дефектов, препятствующих проведению поверки системы.

• 7.1.2 Результаты внешнего осмотра считают положительными, если состав и комплектность системы (с учетом заявления владельца об объеме поверки), монтаж, маркировка и пломбировка составных частей и компонентов системы соответствуют требованиям технической и эксплуатационной документации системы, компоненты системы, работающие под напряжением, заземлены, а также отсутствуют повреждения и дефекты, препятствующие проведению поверки системы.

• 7.2.1 Соответствие программного обеспечения (ПО) системы проверяют сравнением идентификационных данных ПО с соответствующими идентификационными данными, зафиксированными в описании типа системы и отраженными в таблице 7.1.

Таблица 7.1 - Идентификационные данные ПО системы

7.2.2 Просмотр идентификационных данных FloBoss S600+ выполняют в следующей

последовательности:

• - используя клавиатуру на передней панели FloBoss S600+ переходят в меню «System settings»;

• - в меню «System Settings» переходят в меню «Software version»;

• - переходят в раздел «VERSION CONTROL APPLICATION SW»;

• - записывают номер версии ПО;

• - переходят в раздел «VERSION CONTROL FILE CSUM»;

• - записывают контрольную сумму ПО.

• 7.2.3 Просмотр идентификационных данных ПО автоматизированного рабочего места оператора системы (далее - АРМ оператора СИКН) «Форвард Учет» выполняют в следующей последовательности:

• - в окне «Отчетные документы» переходят во вкладку «О программе», находящуюся в правом верхнем углу окна;

• - записывают номер версии ПО (идентификационный номер) и контрольную сумму.

• 7.2.4 Просмотр идентификационных данных ПО АРМ оператора СИКН «Форвард МХ» в выполняют в следующей последовательности:

• - в окне «Поверка и KMX СРМ с помощью КП, ПП и ПР» переходят во вкладку «Информация о программе», находящуюся в левом верхнем углу окна;

• - в диалоговом окне «О программе» открывают пункт меню «Получить сведения по библиотеке»;

• - записывают номер версии ПО (идентификационный номер) и контрольную сумму.

• 7.2.5 Проверяют возможность несанкционированного доступа к ПО системы и наличие авторизации (введение логина и пароля), возможность обхода авторизации, реакцию ПО на неоднократный ввод неправильного логина и (или) пароля (аутентификация).

• 7.2.6 Соответствие ПО считают подтвержденным, если идентификационные данные ПО системы совпадают с идентификационными данными, которые приведены в таблице 7.1, а также исключается возможность несанкционированного доступа к ПО системы и обеспечивается аутентификация.

Опробование системы проводят одновременно с определением MX по пунктам 7.4 - 7.12 настоящей инструкции.

Проверяют действие и взаимодействие компонентов в соответствии с инструкцией по эксплуатации системы, возможность получения отчета следующим образом:

• - проверяется наличие электропитания на элементах системы и средствах поверки;

• - проверяется работоспособность запорно-регулирующей арматуры путем ее открытия и закрытия;

• - персоналом путем визуального осмотра проверяется отсутствие утечек нефти через элементы оборудования и СИ системы.

На элементах оборудования и СИ системы не должно наблюдаться следов и нефти. При обнаружении следов нефти на элементах оборудования или СИ поверку прекращают и принимают меры по устранению утечки нефти.

Определение MX ИК системы проводится в следующей последовательности:

• - определение MX вторичной части измерительных каналов (далее - ВИК);

• - определение MX первичных измерительных преобразователей (ПИП).

• 7.4.1 Определение MX ВИК аналоговых выполняют в следующей последовательности:

• 1)    Подключают устройство УПВА-Т, установленное в режим имитации сигналов постоянного тока. Электрическая схема поверки собирается согласно приложению В и включает в себя все используемые в эксплуатации ВИК элементы аппаратного шкафа (барьеры, соединительные клеммы, резисторы).

• 2)    С помощью устройства УПВА-Т устанавливают электрический сигнал 4 мА, 8 мА, 12 мА, 16 мА и 20 мА.

• 3)    Значение физической величины, соответствующее току эталонного сигнала, приведено в соответствующем протоколе приложения Г.

• 4)    После стабилизации показаний фиксируют значение входного сигнала с дисплея FloBoss S600+ в единицах измеряемого параметра.

Примечание - При параллельной подаче сигнала на вход нескольких FloBoss S600+ значение входного сигнала фиксируют одновременно на дисплеях всех подключенных FloBoss S600+.

• 5)    Вычисляют абсолютную погрешность ВИК по формуле:

Ахейю ⁼ X_H3Mi - X_Ki,                              (1)

где Х_изм j- значение физической величины по показаниям ВИК;

X_Kj - действительное значение физической величины, соответствующее задаваемому устройством УПВА-Т аналоговому сигналу силы постоянного тока.

• 6)    Полученные результаты вносят в соответствующий протокол определения MX ВИК, форма которого приведена в приложении Г настоящей инструкции.

• 7) Повторяют процедуры по пунктам 3-6 для значений электрического сигнала 8 мА, 12 мА, 16 мА и 20 мА.

Результаты определения абсолютной погрешности ВИК считают положительными, если абсолютная погрешность, рассчитанная по формуле (1), в каждой реперной точке не выходит за пределы Дхвиктах» указанному в соответствующем протоколе приложения Г. В случае превышения допускаемых пределов аналоговые каналы FloBoss S600+ подвергают калибровке в соответствии с эксплуатационной документацией на FloBoss S600+.

• 7.4.2 Определение MX ВИК импульсных выполняют в следующей последовательности:

• 1)    Отключают счетчик-расходомер массовый Micro Motion CMFHC3 в комплекте с преобразователем серии 2700 (далее - СРМ) от ИК массового расхода и массы нефти и вместо него к соответствующему каналу подключают устройство УПВА-Т, установленное в режим воспроизведения партии импульсов заданной частоты. Подключение УПВА-Т осуществляют в соответствии с приложением В с включением всех используемых в ВИК элементов аппаратного шкафа (барьеров, клеммников, резисторов).

• 2)    С помощью устройства УПВА-Т подают на вход ВИК пачку импульсов не менее 10000 импульсов. После завершения счета сравнивают заданное устройством УПВА-Т и измеренное FloBoss S600+ количество импульсов.

Примечание - При параллельной подаче сигнала на вход нескольких FloBoss S600+ (ИЛ и ПУ) значение количества импульсов фиксируют одновременно на дисплеях всех измерительных контроллеров FloBoss S600+.

• 3)    Процедуру по пункту 2 выполняют три раза, подавая пачку импульсов с различной частотой из рабочего диапазона частот СРМ.

Результаты считают положительными, если абсолютная погрешность при измерении количества импульсов для каждого FloBoss S600+ равная разности заданного и измеренного количества импульсов находится в пределах ± 1 имп. Полученные результаты вносят в соответствующий протокол определения MX ВИК, форма которого приведена в приложении Г настоящей инструкции.

• 7.4.3 Определение MX ВИК плотности нефти в БИК выполняют в следующей последовательности:

• 1)    Отключают преобразователь плотности жидкости измерительный модели 7835 от ИК плотности нефти БИК и вместо него к соответствующему каналу подключают устройство УПВА-Т, установленное в режим воспроизведения частотных сигналов (периода). Подключение устройства УПВА-Т осуществляют в соответствии с рисунком 2 приложения В.

• 2)    С помощью устройства УПВА-Т задают электрический сигнал со значением периода 1320±1 мкс.

• 3)    После стабилизации показаний фиксируют период входного сигнала с дисплея FloBoss S600+.

• 4)    Вычисляют относительную погрешность ВИК плотности нефти БИК, %, по формуле

«твик^^^'ЮО,                    (2)

^TKi

где Т_изм j -значение периода по показаниям ВИК при i-ом измерении, мкс;

T_Ki -значение периода заданное устройством УПВА-Т при i-ом измерении, мкс.

• 5)    Повторяют процедуры по пунктам 2-4 для значений периода(1380±1)мкс и (1460±1) мкс.

Результаты считаются положительными, если относительная погрешность при измерении периода находится в пределах + 0,001 %. Полученные результаты вносят в соответствующий протокол определения MX ВИК, форма которого приведена в приложении Г настоящей инструкции.

• 7.4.4 Допускается не проводить отдельную поверку ВИК, обмен данными в которых осуществляется по цифровому протоколу (плотность от СРМ) и определение MX соответствующих им ПИП осуществляется в сквозном варианте (совместно ПИП и ВИК) в пяти или более точках всего рабочего диапазона измерения ВИК.

• 7.4.5 После получения положительных результатов поверки ВИК принимается, что погрешность всего ИК определяется погрешностью ПИП. Величиной погрешности ВИК в общей погрешности ИК пренебрегают.

• 7.4.6 Допускается поверку ВИК проводить в соответствии с документом МП 117-221-2013 «Контроллеры измерительные FloBoss S600+. Методика поверки», утвержденным ФГУП «УНИИМ» в апреле 2014г. Результаты определения погрешности ВИК считают положительными, если они не выходят за пределы требований указанной методики. Выполнение поверки ВИК в соответствии с МП 117-221-2013 производится на рабочем месте FloBoss S600+ с включением в электрическую схему поверки всех используемых в ВИК элементов аппаратного шкафа (барьеров, соединительных клемм, резисторов). Поверяются все каналы, задействованные в системе. Допускается калибровать аналоговые каналы FloBoss S600+ в соответствии с эксплуатационной документацией на FloBoss S600+. Протоколы с результатами определения MX ВИК оформляются в соответствии с МП 117-221-2013. Протоколы в части ВИК в приложении Г не заполняются.

• 7.5.1 Определение абсолютной погрешности выполняют для каждого ИК температуры нефти в соответствии с заявлением владельца системы.

• 7.5.2 Определение абсолютной погрешности ИК температуры нефти выполняют поэлементно:

• - абсолютную погрешность ПИП температуры (термопреобразователя сопротивления платинового серии 65 (далее - ТСП 65) в комплекте с преобразователем измерительным 644 или 3144 Р (далее - ИП 644)) определяют в соответствии с 7.5.3 настоящей инструкции;

• - абсолютную погрешность вторичной части ИК (далее - ВИК) температуры нефти определяют в соответствии с 7.4.1 или 7.4.6 настоящей инструкции.

• 7.5.3 Определение абсолютной погрешности ТСП 65 в комплекте с ИП 644 (далее - датчик температуры 644) выполняют в следующей последовательности:

• 1)    Демонтируют датчик температуры 644 и выдерживают его при температуре (20 ± 5) °C не менее 30 минут.

• 2)    Помещают датчик температуры 644 в блок сравнения калибратора температуры и проводят необходимые подключения в соответствии с инструкцией по эксплуатации на калибратор температуры.

• 3)    Задают на калибраторе температуры значение температуры минус 5 °C, 2,5 °C, 10 °C, 17,5 °C, 25 °C.

• 4)    Эталонный термометр и датчик температуры 644 выдерживают до достижения стабильности показаний (± 0,03 °C в течение пяти минут), фиксируют значение температуры окружающей среды в месте поверки t_nn, °C, измеренной термогигрометром, и вычисляют абсолютную погрешность, °C, по формуле

^TCn65+Mn644i⁼ ^изм_ТСП65+ИП6441 ^— *ктЬ                  (3)

где ^изм тспб5+ипб441   ~ значение температуры, измеренное датчиком температуры 644, °C;

tjeri              - значение температуры, измеренное калибратором температуры, °C.

• 5)    Полученные результаты вносят в соответствующий протокол определения MX, форма которого приведена в приложении Г настоящей инструкции.

• 6)    Повторяют процедуры по пункту 3-5 для значений температуры 2,5 °C, 10 °C

• 17,5 °C, 25 °C.

Результаты определения абсолютной погрешности датчика температуры 644 считают положительными, если абсолютная погрешность, рассчитанная по пункту 4, в каждой реперной

точке не выходит за пределы Дтспб5+ипб44шах =   °C.

• 7.5.4 Допускается проведение поверки отдельно ТСП 65 и ИП 644 в соответствии с методиками поверки, указанными в описании типа на данные СИ.

• 7.6.1 Определение приведенной погрешности выполняют для каждого ИК избыточного давления нефти в соответствии с заявлением владельца системы.

• 7.6.2 Определение приведенной погрешности ИК избыточного давления выполняют комплектно на месте эксплуатации в соответствии с 7.6.3 настоящей инструкции. При отсутствии такой возможности определение приведенной погрешности ИК избыточного давления выполняют поэлементно в соответствии с 7.6.4 настоящей инструкции.

• 7.6.3 Определение приведенной погрешности ПИП избыточного давления нефти выполняют комплектно с ВИК в следующей последовательности:

• 1)    Перекрывают входной (подводящий) вентиль двухвентильного блока, соединяющий преобразователь давления измерительный 3051 (модификация 3051 TG) (далее -3051 TG) с нефтепроводом.

• 2)    Сбрасывают давление в 3051 TG до атмосферного через дренаж путем открытия дренажного вентиля двухвентильного блока. При этом значение давления контролируют по показаниям дисплея 3051 TG или по показаниям дисплея FloBoss S600+ системы.

• 3)    Подключают через дренажный вентиль двухвентильного блока калибратор давления Метран-517 с эталонным модулем 6М и средство нагнетания давления (далее -задатчик давления).

• 4)    Проверяют герметичность соединения путем задания давления, соответствующего верхнему пределу диапазона измерений ИК давления нефти. Давление задают с помощью задатчика давления. Значение давления контролируют с помощью калибратора давления Метран-517 с эталонным модулем. Соединение считают герметичным, если изменение давления в течение 5 минут не превысило 0,02 МПа.

Примечание - При невыполнении условия герметичности соединений определение приведенной погрешности ИК давления прекращают до устранения негерметичности.

• 5)    Проверяют работоспособность ПИП давления нефти, изменяют измеряемое давление от нижнего предельного значения до верхнего. Должно наблюдаться изменение значения давления на всех выходных устройствах.

• 6)    С помощью задатчика давления по показаниям калибратора давления Метран-517 с эталонным модулем 6М задают избыточное давление 0 МПа, 0,4 МПа, 0,8 МПа, 1,2 МПа, 1,6 МПа, 1,2 МПа, 0,8 МПа, 0,4 МПа 0 МПа.

Примечание - Отклонение давления от заданного значения не должно превышать ± 3 %, значение давления должно находиться внутри диапазона измерений ИК давления.

• 7) После стабилизации давления фиксируют значения в каждой i-той точке диапазона измерений ИК давления нефти, проводят не менее трех измерений:

• - давления, измеренного ИК давления (по показаниям FloBoss S600+), Р_ИЗМ| МПа;

• - давления, измеренного калибратором давления Метран-517 с эталонным модулем 6М,

  Ризбь МПа. 8)	Вычисляют приведенную погрешность ПИП давления нефти Ypi, 0//°>по формуле YPi = ризм1~7361 • 100,                                       (4)
  гДе Ртах Pmin	-  верхний предел диапазона измерений ИК давления нефти, МПа; -  нижний предел диапазона измерений ИК давления нефти, МПа.

9) Полученные результаты вносят в соответствующий протокол определения MX, форма которого приведена в приложении Г настоящей инструкции.

10) Повторяют процедуры по пунктам 6) - 9) для реперных точек соответствующих 0,4 МПа, 0,8 МПа, 1,2 МПа, 1,6 МПа, 1,2 МПа, 0,8 МПа, 0,4 МПа, 0 МПа.

Результаты определения приведенной погрешности ПИП давления нефти считают положительными, если вычисленная по формуле (4) приведенная погрешность ПИП давления нефти Ypj,%, в каждой реперной точке находится в пределах Yp_max = 0,5 %.

• 7.6.4 Определение приведенной погрешности ИК избыточного давления нефти поэлементно проводят в следующей последовательности:

• 1)    Выполняют поверку 3051 TG в соответствии с документом МП 14061-10 «Преобразователи давления измерительные 3051. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 08.02.2010 г.

• 2)    Выполняют поверку ВИК в соответствии с 7.4.1 или 7.4.6.

• 7.7.1 Определение приведенной погрешности выполняют для каждого ИК дифференциального давления нефти в соответствии с заявлением владельца системы.

• 7.7.2 Определение приведенной погрешности ИК дифференциального давления выполняют комплектно на месте эксплуатации в соответствии с 7.7.3 настоящей инструкции. При отсутствии такой возможности определение приведенной погрешности ИК избыточного давления выполняют поэлементно в соответствии с 7.7.4 настоящей инструкции.

• 7.7.3 Определение приведенной погрешности ПИП дифференциального давления нефти комплектно с ВИК в следующей последовательности:

• 1)    Открывают (медленно) уравнительный вентиль соответствующего пятивентильного блока.

• 2)    Перекрывают коренные шаровые краны, соединяющие преобразователь давления измерительный 3051 (модификация 3051 CD) (далее - 3051 CD) с нефтепроводом.

• 3)    Сбрасывают давление в импульсных линиях до атмосферного через дренаж путем открытия дренажных вентилей соответствующего пятивентильного блока. Входные вентили блока (HP и LP) при этом должны быть открыты.

• 4)    Отключают пятивентильный блок от импульсных линий, закрывают дренажные вентили и уравнительный вентиль.

• 5)    Подключают на вход вентиля HP вентильного блока калибратор давления Метран-517 с эталонным модулем 1М и задатчик давления. Вход вентиля LP оставляют открытым в атмосферу.

• 6)    Проверяют герметичность соединения путем задания давления, соответствующего верхнему пределу диапазона измерений ИК давления нефти. Давление задают с помощью задатчика давления. Значение давления контролируют с помощью калибратора давления с эталонным модулем. Соединение считают герметичным, если изменение давления в течение 5 минут не превысило 0,1 кПа.

Примечание - При невыполнении условия герметичности соединений определение приведенной погрешности ИК давления прекращают до устранения негерметичности.

• 7)    Проверяют работоспособность ИК дифференциального давления нефти, изменяя измеряемое давление от нижнего предельного значения до верхнего. Должно наблюдаться изменение значения давления на всех выходных устройствах.

• 8)    С помощью задатчика давления по показаниям калибратора давления с эталонным модулем 1М задают избыточное давление 0 кПа 50 кПа, 100 кПа 150 кПа, 200 кПа, 248 кПа, 200 кПа, 150 кПа, 100 кПа, 50 кПа, 0 кПа.

Примечание - Отклонение давления от заданного значения не должно превышать ±3 %, значение давления должно находиться внутри диапазона измерений ИК давления.

• 9)    После стабилизации давления фиксируют значения в каждой i-той точке диапазона измерений ИК давления нефти, проводят не менее трех измерений:

• - разности давления, измеренного ИК дифференциального давления (по показаниям FloBoss S600+), ДР_изм1 кПа;

• - давления, измеренного калибратором давления с эталонным модулем, ДР_ИЗбЬ кПа.

• 10)   Вычисляют приведенную погрешность ПИП дифференциального давления нефти Удрь %, по формуле

  YAPi -

  АРизм1 АРизб1

  A?max~ APmin

  • 100,

  (5)

где ДРщах ~ верхний предел диапазона измерений ИК дифференциального давления нефти, кПа.

AP_min - нижний предел диапазона измерений ИК дифференциального давления нефти, кПа;

• 11)   Полученные результаты вносят в соответствующий протокол определения MX, форма которого приведена в приложении Г настоящей инструкции.

• 12)   Повторяют процедуры по пунктам 8) - 11) для реперных точек соответствующих 50 кПа, 100 кПа, 150 кПа, 200 кПа, 248 кПа, 200 кПа, 150 кПа, 100 кПа, 50 кПа, 0 кПа.

Результаты определения приведенной погрешности ПИП дифференциального давления нефти считают положительными, если вычисленная по формуле (5) приведенная погрешность ПИП дифференциального давления нефти в каждой реперной точке находится в пределах YAPmax ~ 03 °/°'

• 7.7.4 Определение приведенной погрешности ИК дифференциального давления нефти поэлементно проводят в следующей последовательности:

• - выполняют поверку 3051 CD в соответствии с документом МП 14061-10;

• - выполняют поверку ВИК в соответствии с 7.4.1 или 7.4.6.

• 7.8.1 Определение приведенной погрешности выполняют для каждого ИК объемной доли воды в нефти в соответствии с заявлением владельца системы.

• 7.8.2 Определение приведенной погрешности ИК объемной доли воды в нефти выполняют комплектно на месте эксплуатации в соответствии с 7.8.3 настоящей инструкции. При отсутствии такой возможности определение приведенной погрешности ИК объемной доли воды в нефти выполняют поэлементно в соответствии с 7.8.4 настоящей инструкции.

• 7.8.3 Определение абсолютной погрешности ПИП объемной доли воды в нефти выполняют комплектно с ВИК на месте эксплуатации проводят в следующей последовательности:

• 1)    Абсолютную погрешность ПИП объемной доли воды в нефти определяют сравнением результатов измерений объемной доли воды в нефти, полученных в испытательной лаборатории по пробе нефти, отобранной в БИК, с показаниями поверяемого ПИП в момент отбора пробы нефти.

• 2)    Пробу нефти объемом не менее 0,5 дм³ отбирают при помощи ручного пробоотборника БИК в герметичный, чистый сосуд - пробоприемник и доставляют в испытательную лабораторию для исследований.

• 3)    Во время отбора пробы нефти визуально - по дисплею FloBoss S600+, фиксируют показание ИК объемной доли воды в нефти.

• 4)    В испытательной лаборатории отобранную в БИК пробу нефти подготавливают и проводят ее исследование на содержание воды по методу Карла Фишера ГОСТ 14870-77 «Продукты химические. Методы определения воды» (ASTM D 4928) или с помощью эталонного лабораторного влагомера. Абсолютная погрешность используемого в лаборатории метода не должна превышать 0,03 %.

• 5) Абсолютную погрешность ПИП объемной доли воды в нефти A_Wj, вычисляют по формуле

  (6)

Awi^- W_H3_Mi W_Kj,

где W_H3M j- значение объемной доли воды в нефти по показанию ИК объемной доли воды в нефти при i-ом измерении, %;

W_Ki - значение объемной доли воды в нефти, определенное в испытательной лаборатории по соответствующей пробе нефти, отобранной в БИК при i-ом измерении, %;

• 6)    Полученные результаты вносят в соответствующий протокол определения MX, форма которого приведена в приложении Г настоящей инструкции.

• 7)    Повторяют процедуры по 2) - 6) не менее трех раз.

Результаты определения абсолютной погрешности ИК объемной доли воды в нефти считают положительными, если абсолютная погрешность, рассчитанная по формуле (6), в каждом контрольном измерении находится в Пределах ^vVBHKmax ^— ОД Д*-

• 7.8.4 Определение абсолютной погрешности ИК объемной доли воды в нефти поэлементно проводят в следующей последовательности:

• - выполняют поверку влагомера поточного модели L в соответствии с документом МП 46359-11 «Инструкция. ГСИ. Влагомеры поточные моделей L и F фирмы «Phase Dynamics, Inc.» (США). Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИР» 25.11.2010 г;

• - выполняют поверку ВИК в соответствии с п.7.4.1 или 7.4.6.

• 7.9.1 Определение относительной погрешности ИК расхода нефти БИК проводят поэлементно в следующей последовательности:

• 1)    Выполняют поверку расходомера-счетчика ультразвукового Prosonic Flow 92F в соответствии с документом МП 29674-12 «ГСИ. Расходомеры-счётчики ультразвуковые Prosonic Flow. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 г.;

• 2)    Выполняют поверку ВИК в соответствии с 7.4.1 или 7.4.6.

• 7.10.1 Определение абсолютной погрешности ИК плотности нефти БИК выполняют комплектно на месте эксплуатации в порядке, установленном МИ 2816-2012 «Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации» либо МИ 2403-97 «ГСИ. Преобразователи плотности поточные вибрационные «Солартрон» типов 7830, 7835, 7840. Методика поверки на месте эксплуатации» (в редакции с учетом утвержденных Изменений).

• 7.10.2 Перед определением относительной погрешности ИК плотности выполняют поверку ВИК (частотные каналы) в соответствии с 7.4.3 или 7.4.6.

• 7.10.3 При одновременном измерении плотности нефти ПИП плотности нефти БИК комплектно с ВИК и эталонным средством измерений, показания ПИП плотности нефти БИК считывают с соответствующего FloBoss S600+.

• 7.10.4 Абсолютную погрешность ИК плотности нефти БИК, Д_рь кг/м³, вычисляют по формуле

  (7)

Api^— Ризм1 Рэт1»

где р_изм{- значение плотности нефти по показаниям ПИП плотности нефти БИК при i-ом

измерении, кг/м³;

p_3Ti - результат измерения плотности нефти эталонным средством измерений, приведенный к условиям измерений ИК плотности нефти БИК при i-ом измерении, кг/м³.

• 7.10.5 Полученные результаты оформляют в соответствии МИ 2816 либо МИ 2403.

• 7.10.6 Результаты определения абсолютной погрешности ИК плотности нефти БИК считают положительными, если рассчитанная абсолютная погрешность ПИП плотности нефти БИК Д_р{ находится в пределах Д_ртах⁼ ±0,3 кг/м³.

• 7.11.1 Определение относительной погрешности выполняют для каждого ИК массового расхода и массы нефти в соответствии с заявлением владельца системы.

• 7.11.2 Перед определением относительной погрешности ИК массового расхода и массы нефти выполняют поверку ВИК (импульсные каналы) в соответствии с 7.4.2 или 7.4.6.

• 7.11.3 При исправности ВИК отключают от ВИК массового расхода и массы нефти устройство УПВА-Т, подключают счетчик-расходомер массовый Micro Motion CMFHC3 с преобразователем серии 2700 и приступают к определению относительной погрешности ПИП массового расхода и массы нефти.

• 7.11.4 Определение относительной погрешности ПИП массового расхода и массы нефти выполняют комплектно с ВИК на месте эксплуатации в порядке, установленном МИ 3288-2010 «Рекомендация. ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом компакт-прувера, преобразователя объемного расхода и поточного преобразователя плотности» (в редакции с учетом Изменения № 1).

• 7.11.5 Полученные результаты оформляют в соответствии МИ 3288.

• 7.11.6 Результат считают положительным, если относительная погрешность ПИП массового расхода и массы брутто нефти находится в пределе б_Мтах = ±0,25%.

• 7.12.1 Определение абсолютной погрешности ИК плотности нефти выполняют комплектно на месте эксплуатации в порядке, установленном МИ 3169-2008 «Рекомендация. ГСИ. Преобразователи массового расхода. Методика калибровки на месте эксплуатации канала измерений плотности поточным преобразователем плотности» для каждого ИК плотности нефти ИЛ в соответствии с заявлением владельца системы.

• 7.12.2 Результаты определения абсолютной погрешности ИК плотности нефти ИЛ считают положительными, если рассчитанная абсолютная погрешность ИК плотности нефти ИЛ Д_р) находится в пределе Д_ртах⁼ ± 0,6 кг/м³.

• 7.12.3 Полученные результаты оформляют в соответствии МИ 3169.

• 7.12.4 При отрицательных результатах проверяют исправность ВИК плотности нефти ИЛ. При исправности ВИК проводят градуировку ИК. По завершению проводят повторное определение абсолютной погрешности ИК.

• 7.13.1 Относительную погрешность измерений массы нетто нефти 8М_Н, %, вычисляют по формулам

  AW²_B+AW²_xc+AW²_Mn

  I 100 J

  (8)

aw_b = -^<Pb'^Pb

РнВ

J^_C=O,1-^-,                         (10)

РнХС

где д_м -пределы допускаемой относительной погрешности измерений массы брутто нефти ИК массы брутто нефти, %;

AW_B - абсолютная погрешность определения массовой доли воды в нефти при помощи ИК объемной доли воды в нефти или в лаборатории, %;

4W_XC- абсолютная погрешность определения массовой доли хлористых солей в нефти, %;

J W_Mn - абсолютная погрешность определения массовой доли механических примесей в нефти, %.

4<р_в - абсолютная погрешность измерений объемной доли воды в нефти, %;

J <р_хс - абсолютная погрешность определения массовой концентрации хлористых солей в нефти, мг/дм³.

Абсолютную погрешность измерений массовой доли воды, механических примесей и хлористых солей в нефти определяют по результатам оценки промежуточных показателей прецизионности и правильности стандартных методов измерений в каждой лаборатории, проводящей анализы при учетных операциях, в соответствии с ГОСТ 33701-2015 «Определение и применение показателей точности методов испытаний нефтепродуктов».

Для доверительной вероятности Р = 0,95 и двух измерений соответствующего показателя качества нефти абсолютную погрешность его измерений вычисляют по формуле

(И)

где R - предел воспроизводимости методов определения показателей качества нефти; г - предел повторяемости (сходимости) методов определения показателей качества нефти. Значения воспроизводимости и сходимости определяют:

- для массовой доли воды по ГОСТ 2477-2014 «Нефть и нефтепродукты. Метод определения содержания воды»;

- для массовой доли механических примесей по ГОСТ 6370-83 «Нефть, нефтепродукты и присадки. Методы определения механических примесей»

Для массовой концентрации хлористых солей сходимость определяют по ГОСТ 21534— 76 «Нефть. Методы определения содержания хлористых солей», значение воспроизводимости метода определения массовой концентрации хлористых солей принимают равным удвоенному значению сходимости.

Примечания:

1 Абсолютную погрешность измерений плотности нефти при расчете значений абсолютной погрешности измерений массовой доли воды и хлористых солей не учитывают ввиду ее малого влияния.

Структура образования относительной погрешности измерении массы нетто нефти по формуле (8) при предельных значениях параметров нефти в системе приведена в приложении Д.

Относительная погрешность измерений массы нетто нефти 5М_Н системой не должна превышать ±0,35 %.

• 8.1 По результатам определения MX ИК по 7.4 - 7.12 оформляют свидетельство о поверке СИ с указанием методики поверки, по которой проводилось определение MX СИ и сроком действия, равным интервалу между поверками, указанному в соответствующем описании типа или свидетельстве об утверждении типа.

Примечание. При поверке ТСП 65 в комплекте с ИП 644 оформляют свидетельство о поверке на датчик температуры 644 с указанием методики поверки системы и со сроком действия, равным интервалу между поверками, указанному в описании типа датчик температуры 644.

• 8.2 При определении MX ВИК согласно процедуре, указанной в 7.4.1 - 7.4.5 и положительных результатах по 7.5 - 7.12 оформляется свидетельство о поверке на Floboss S 600+ с указанием методики поверки системы и сроком действия, равным интервалу между поверками, указанному в свидетельстве об утверждении типа. При определении MX ВИК согласно процедуре, указанной в 7.4.6 оформляется свидетельство о поверке на Floboss S 600+ с указанием методики поверки из описания типа Floboss S 600+.

• 8.3 При положительных результатах поверки СИ, входящих в состав системы оформляют свидетельство о поверке всей системы с указанием рабочего диапазона массового расхода по каждой ИЛ и системы в целом. Рекомендуемая форма протокола системы с указанием поверенных СИ приведена в приложении Б настоящей инструкции.

• 8.4 Свидетельства о поверке СИ и измерительных преобразователей системы, прикладываются к свидетельству о поверке системы.

• 8.5 Протоколы поверки и определения MX допускается оформлять в измененном виде.

• 8.6 Отрицательные результаты поверки системы оформляют в соответствии с утвержденным порядком. При этом выписывается извещение о непригодности к применению системы с указанием причин непригодности.

Приложение А

(рекомендуемое)

Перечень измерительных каналов системы

* - допускается отклонение до 10 % диапазона измерений при определении MX ИК массового расхода и массы нефти ** - пассивные (без преобразования сигнала) искробезопасные барьеры

Приложение Б (рекомендуемое)

ПРОТОКОЛ

Поверки системы измерений количества и показателей качества нефти Береговых сооружений для приема нефти,

поступающих с морских месторождений Северного Каспия

Дата_____._____.20____г.

Место проведения поверки:

Наименование поверяемого средства измерений:

Заводской номер системы:

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Поверка проведена в соответствии с документом:

• 1. Внешний осмотр: соответствует (не соответствует) требованиям 7.1 методики поверки.

• 2. Подтверждение соответствия программного обеспечения: соответствует (не соответствует) требованиям 7.2 методики поверки.

• 3. Опробование: соответствует (не соответствует) требованиям 7.3 методики поверки.

Таблица 5.1 - Состав ИК избыточного давления

Свидетельство о поверке 3051TG: имеется / отсутствует

Свидетельство о поверке FloBoss S600+: имеется / отсутствует

Результаты определения приведённой погрешности ИК избыточного давления: положительные (отрицательные).

Таблица 6.1 - Состав ИК дифференциального давления

Свидетельство о поверке 3051 CD: имеется / отсутствует

Свидетельство о поверке FloBoss S600+: имеется / отсутствует

Результаты определения приведенной погрешности ИК дифференциального давления: положительные (отрицательные)

7 Определение абсолютной погрешности ИК объемной доли воды в нефти Таблица 7.1 - Состав ИК объемной доли воды в нефти

Свидетельство о поверке влагомера поточного Phase Dynamics модели L: имеется / отсутствует

Свидетельство о поверке FloBoss S600+: имеется / отсутствует

Результаты определения абсолютной погрешности ИК уровня: положительные (отрицательные).

Таблица 8.1 - Состав ИК расхода нефти в БИК

Свидетельство о поверке ультразвукового расходомера Prosonic Flow: : имеется / отсутствует

Свидетельство о поверке FloBoss S600+: : имеется / отсутствует

Результаты определения относительной погрешности ИК расхода нефти в БИК: положительные (отрицательные^.

Таблица 9.1 - Состав ИК плотности нефти в БИК

Свидетельство о поверке преобразователя плотности жидкости модели 7835: имеется/отсутствует

Свидетельство о поверке FloBoss S600+: имеется / отсутствует

Результаты определения абсолютной погрешности ИК плотности : положительные (отрицательные).

Таблица 10.1 - Состав ИК массового расхода и массы нефти

Свидетельство о поверке СРМ: имеется / отсутствует

Свидетельство о поверке FloBoss S600+:: имеется / отсутствует

Результаты определения относительной погрешности ИК массового расхода нефти и массы нефти: положительные (отрицательные).

Таблица 11.1 - Состав ИК плотности нефти в БИК

Таблица 11.2 - Результаты определения абсолютной погрешности ИК плотности нефти в ИЛ

Результаты определения абсолютной погрешности ИК плотности нефти в ИЛ: положительные (отрицательные).

Подпись лица, проводившего поверку_______________

Приложение В

(обязательное)

I шои

Рисунок 1 Схема подключения средств поверки при определении основной приведенной погрешности при измерении силы тока контроллером Floboss S600+. Все аналоговые ИК БИК, все преобразователи дифференциального давления, давление на выходе БИЛ.

(ПБИ -соответствующий пассивный барьер искробезопасный MTL 7787+ В1,10,13,16,17,18,20-24,29,30)

I шои

I_____________________I

Рисунок 1а. Схема подключения средств поверки при определении основной приведенной погрешности при измерении силы тока контроллером Floboss S600+ с применением внешнего резистора 250 Ом. Преобразователи давления и температуры БИЛ и ТПУ.

(ПБИ -соответствующий пассивный барьер искробезопасный MTL 7787+ В8,9,11,12,14,15,25-28

XTR-клемма со штекером для установки электронных компонентов ( внешние резисторы )

| шои                                                                                          I

Рисунок 2. Схема подключения средств поверки при определении относительной погрешности при измерении частоты (ПБИ -пассивный барьер искробезопасный MTL 7787+ В19)

| шои

Рисунок 3. Схема подключения средств поверки при определении абсолютной погрешности при измерении количества импульсов ((ПБИ -пассивный барьер искробезопасный MTL 7787+ В2,3,4)

Приложение Г

(рекомендуемое) Форма протоколов определения метрологических характеристик вторичной части измерительных каналов и первичных измерительных преобразователей при поверке системы

Г. 1 Форма протокола определения MX ВИК и ПИП ИК температуры нефти

ПРОТОКОЛ № 1-ХХХ определения MX ВИК и ПИП ИК температуры нефти (ИЛ1, ИЛ2, ИЛЗ, ПУ_ВХ, ПУвых, БИК)

на месте эксплуатации

Дата_____._____.20____г.

Место проведения поверки:

Наименование поверяемого средства измерений: Заводской номер системы:

Условия проведения поверки:

а) температура окружающего воздуха, °C:

• - в месте установки ВИК                           ________

• - в местах установки ПИП ИК                      _______

б) относительная влажность, %                       ________

в) атмосферное давление, кПа                        ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Таблица 1.1 - Результаты определения абсолютной погрешности ВИК температуры

Таблица 1.2 - Результаты определения абсолютной погрешности ПИП температуры (заполняют при поверке по 7.5.3)

ПРОТОКОЛ № 2-ХХХ определения MX ВИК и ПИП ИК избыточного давления нефти

(ИЛ1, ИЛ2, ИЛЗ, ПУвх, ПУвых, БИК)

на месте эксплуатации

Дата_____._____.20___г.

Место проведения поверки:

Наименование поверяемого средства измерений: Заводской номер системы:

Условия проведения поверки:

а) температура окружающего воздуха, °C:

• - в месте установки ВИК                          _______

• - в местах установки ПИП ИК                     _______

б) относительная влажность, %                       ________

в) атмосферное давление, кПа                        ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Таблица 2.1 - Результаты определения абсолютной погрешности ВИК избыточного давления (заполняют при поверке по 7,6.4)

Таблица 2.2 - Результаты определения приведенной погрешности ПИП избыточного давления (заполняют при поверке по 7.6.3)

ПРОТОКОЛ №3-ХХХ

определения MX ВИК и ПИП ИК дифференциального давления нефти

(ИЛ1, ИЛ2, ИЛЗ, БИК)

на месте эксплуатации

Дата_____._____.20____г.

Место проведения поверки:

Наименование поверяемого средства измерений: Заводской номер системы:

Условия проведения поверки:

а) температура окружающего воздуха, °C:

• - в месте установки ВИК                          _______

• - в местах установки ПИП ИК                     _______

б) относительная влажность, %                       ________

в) атмосферное давление, кПа                        ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Таблица 3.1 Результаты определения абсолютной погрешности ВИК дифференциального давления (заполняют при поверке по 7.7.4)

Таблица 3.2 - Результаты определения приведенной погрешности ПИП дифференциального давления (заполняют при поверке по 7.7.3)

Г.4 Форма протокола определения MX ВИК и ПИП ИК объемной доли воды в нефти ПРОТОКОЛ № 4-ХХХ

определения MX ВИК и ПИП ИК объемной доли воды в нефти

на месте эксплуатации

Дата_____._____.20___г.

Условия проведения поверки:

а) температура окружающего воздуха, °C:

• - в месте установки ВИК

• - в местах установки ПИП ИК

б) относительная влажность, %

в) атмосферное давление, кПа

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Таблица 4.2 - Результаты определения абсолютной погрешности ПИП объемной доли воды в нефти (заполняют при поверке по 7.8.3)

Подпись лица, проводившего определение MX____________

ПРОТОКОЛ № 5-ХХХ определения MX ВИК ИК расхода нефти в БИК

Дата_____._____.20___г.

Место проведения поверки:

Наименование поверяемого средства измерений: Заводской номер системы:

Условия проведения поверки:

а) температура окружающего воздуха, °C:

- в месте установки ВИК                          _______

б) относительная влажность, %                       ________

в) атмосферное давление, кПа                        ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Таблица 5.1 - Результаты определения абсолютной погрешности ВИК

Подпись лица, проводившего определение MX____________

ПРОТОКОЛ № 6-ХХХ определения MX ВИК плотности нефти в БИК

Дата_____._____.20____г.

Место проведения поверки:

Наименование поверяемого средства измерений:

Заводской номер системы:

Условия проведения поверки:

а) температура окружающего воздуха, °C:

- в месте установки ВИК                          _______

б) относительная влажность, %                       ________

в) атмосферное давление, кПа                        ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и

свидетельства о поверке (свидетельства об аттестации))

Таблица 6.1 - Результаты определения относительной погрешности ВИК плотности нефти в БИК

ПРОТОКОЛ № 7-XXX определения MX ВИК массового расхода и массы нефти (ИЛ1, ИЛ2, ИЛЗ) на месте эксплуатации

Дата_____._____.20____г.

Место проведения поверки:

Наименование поверяемого средства измерений:

Заводской номер системы:

Условия проведения поверки:

а) температура окружающего воздуха, °C:

- в месте установки ВИК                          _______

б) относительная влажность, %                       ________

в) атмосферное давление, кПа                        ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и

свидетельства о поверке (свидетельства об аттестации))

Таблица 7.1 - Результаты определения погрешности ВИК

Подпись лица, проводившего определение MX____________

Примечание - Допускается другая нумерация Протоколов, позволяющая однозначно иденти фицировать эти Протоколы.

Приложение Д

(справочное) Структура образования относительной погрешности измерений массы нетто нефти

Д. 1 Структура образования относительной погрешности измерении массы нетто нефти по формуле (4) при предельных значениях параметров нефти в системе приведен в таблице Д. 1.

Таблица Д. 1

Д.2 Относительная погрешность измерений массы нетто нефти не превышает ±0,35 %.

36 из 36
