ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО Первый заместитель генерального директора

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЭЛЕКТРОЭНЕРГИИ

МНОГОФУНКЦИОНАЛЬНЫЕ DTSD342

Методика поверки

РТ-МП-392-551-2021 г. Москва

2021 г.

  • 1 Общие положения

Настоящая методика поверки распространяется на измерители параметров электроэнергии многофункциональные DTSD342, изготовленные «Willfar Information Technology Company Limited». Китай, и устанавливает методы их первичной и периодической поверок.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемых измерителей к государственному первичному эталону:

ТЭТ 153-2019 «Государственный первичный эталон единицы электрической мощности в диапазоне частот 1 -2500 Гц»

Передача размеров единиц величин при поверке осуществляется методом прямых измерений.

  • 2 Перечень операций поверки средства измерений приведен в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Обязательность выполнения операции при

первичной поверке

периодической поверке

Внешний осмотр

7

Да

Да

Подготовка к поверке и опробование средства измерений

8

Да

Да

Идентификация программного обеспечения

9

Да

Да

Определение метрологических характеристик

Определение относительной погрешности измерений энергии

10

10.1

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

11

Да

Да

Оформление результатов поверки

12

Да

Да

  • 3 Требования к условиям проведения поверки

    • 3.1 При проведении поверки должны быть соблюдены следующие условия:

-температура окружающего воздуха. °C............................................................20±5;

  • - относительная влажность воздуха, %......................................................от 30 до 80;

  • - атмосферное давление, кПа...................................................................от 84 до 106.

  • 4 Требования к специалистам, осуществляющим поверку

К поверке допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства поверки и настоящую методику поверки.

  • 5 Метрологические и технические требования к средствам поверки

    • 5.1  При проведении поверки применяются основные средства поверки (эталоны), указанные в таблице 2.

    • 5.2 Для определения условий проведения поверки используют вспомогательные средства поверки, указанные в таблице 3.

    • 5.3 Допускается применение не приведенных в таблицах 2 и 3 средств поверки, но обеспечивающими требуемую точность передачи единиц величин поверяемому средству с прослеживаемостью к Государственному первичному эталону гэт153-2019 в соответствии с ГОСТ 8.551-2013 ГСП. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

    • 5.4 Все применяемые средства поверки должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации). Эталоны единиц величин, используемые при поверке, должны быть утверждены в соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734.

Таблица 2 - Основные средства поверки

Номер пункта методики

Средства поверки

и их основные метрологические и технические характеристики

10

Система переносная поверочная PTS З.ЗС, (далее по тексту - установка) пределы допускаемой относительной погрешности измерений активной, реактивной, полной энергии и мощности при прямом подключении, в диапазоне токовой нагрузки от 0,04 до 120 А, ±0,05 % фазовый угол между напряжением и током первой гармоники от минус 180° до 180° пределы допускаемой абсолютной погрешности измерений фазных углов тока и напряжения ±0,1

Таблица 3 - Вспомогательные средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение), обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

5.1

Прибор комбинированный Testo 622

  • - измерение температуры: от -10 до +60 °C, Д= ±0,4 °C

  • - измерение относительной влажности: от 10 до 95 %, Д= ±3 %

  • - измерение абсолютного давления: от 300 до 1200 гПа, Д= ±5 гПа

  • 6 Требования (условия) по обеспечению безопасности проведения поверки

    • 6.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

    • 6.2 При проведении поверки необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах.

    • 6.3 К работе на электроустановках следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку, должен иметь квалификационную группу по электробезопасности не ниже третьей.

  • 7 Внешний осмотр средства измерений

При внешнем осмотре проверяют комплектность, маркировку, клеммы измерителя.

На корпусе измерителя крепящие винты должны быть в наличии, резьба винтов должна быть исправна, механические элементы хорошо закреплены.

Измерители, не соответствующие перечисленным требованиям, дальнейшей поверке не подвергаются и бракуются.

  • 8 Подготовка к поверке и опробование средства измерений

Выдержать измеритель и средства поверки во включенном состоянии при условиях, указанных в руководствах по эксплуатации.

При опробовании необходимо подключить поверяемый измеритель к источнику входного сигнала в соответствии со схемой, приведенной на маркировочной табличке измерителя. Подать питание на прибор.

Проверить работоспособность дисплея, функциональных клавиш, режимы, отображаемые на дисплее, должны соответствовать выбранным при нажатии соответствующих клавиш и требованиям руководства по эксплуатации.

Измерители, не соответствующие перечисленным требованиям, дальнейшей поверке не подвергаются и бракуются.

  • 9 Идентификация программного обеспечения

Идентификация программного обеспечения проводится путем включения измерителя и считывания информации с дисплея, на дисплее отображается текущая версия и номер ПО.

Результат проверки идентификации и соответствия ПО считается положительным, если полученные идентификационные данные ПО соответствуют указанным в разделе «Программное обеспечение» Описания типа.

1 0 Определение метрологических характеристик

  • 10.1 Определение относительной погрешности измерений энергии

  • 10.1.1 Определение относительной погрешности измерений энергии измерителей проводят на установке PTS З.ЗС.

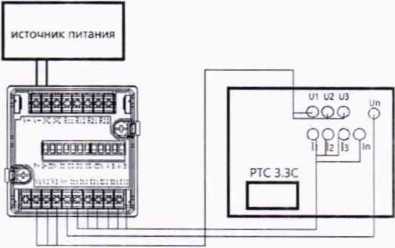

  • 10.1.2 Собрать схему подключения для измерителя DTSD342 с помощью измерительных кабелей согласно рисунку 1.

Рисунок 1- Схема подключения

  • 10.1.3 Определение значений относительной погрешности измерений 6 в процентах для измерителя проводить методом прямых измерений по показаниям встроенного дисплея измерителя и дисплея установки PTS З.ЗС, расчёт погрешностей проводить по формуле 1 настоящей методики поверки.

Определение погрешности измерителя проводить при значениях входных испытательных сигналов, которые приведены в таблицах 4-5, в зависимости от класса точности. Значения напряжения, силы тока и коэффициента мощности, допускаемые пределы относительной погрешности для измерителей классов точности 0.2S и 0.5S при измерении активной энергии приведены в таблице 4. В таблице 5 приведены данные для измерителей, имеющих класс точности 2 при измерении реактивной энергии.

Х-Хо

Хо

• 100%

(1)

где:

X - показания поверяемого измерителя; Хо - показания установки PTS З.ЗС

  • 10.1.4 Результаты проверки признают положительными, если значения погрешности, определённые по п. 10.1.3. соответствуют классу точности, указанному на измерителе.

Таблица 4 - Значения силы тока, коэффициента мощности и пределов допускаемой относительной погрешности измерителей класса точности 0,2S и 0,5S при измерении активной энергии

Номер исп.

Значение информативного параметра

Допускаемое значение погрешности. %, для измерителей класса точности

Время измерения, с

Сила тока

Напряжен

ие

COS ср, ТИП нагрузки

0.2S

0,5S

1

1

±0,2

±0.5

2

1макс

0,5 инд.

±0,3

±0.6

2

3

0,8 емк.

4

0,5 инд.

±0,3

±0,6

5

1цом

0,8 емк.

4

6

UhOM

1

±0,2

±0,5

7

0,1 1ном

0,5 инд.

±0,3

± 0.6

20

8

0,8 емк.

9

0,05 1ном

1

±0,2

±0,5

40

10

0,02 1ном

0,5 инд.

± 0,5

±1,0

100

И

0,8 емк.

12

0,01

1

±0,4

± 1,0

200

При однофазной наг

рузке

13

1макс

1

±0.3

± 0.6

2

14

0,5 инд.

±0,4

±1,0

15

1ном

Uном

1

±0,3

±0,6

4

16

0,5 инд.

±0.4

± 1.0

17

0,1 1ном

0,5 инд.

± 0,4

±1.0

20

18

0.05 7НОЛ/

1

±0,3

±0.6

40

I аблица 5 - Значения силы тока, коэффициента мощности и пределов допускаемой относительной погрешности измерителей класса точности 2 при измерении реактивной энергии

Номер

исп.

Значение информативного параметра

Пределы допускаемых значений погрешности, %, для измерителей

Сила тока, А

Напряжение, В

sin ^.тип нагрузки

трансформаторного включения

1

1макс

UhOM

1

±2,0

2

0.5 инд

о

Э

1ном (б)

1

4

0.5 инд

5

0,2 1ном (б)

0.5 инд

-

6

0,1 1цом(б)

0,5 инд.

±2,0

7

1

8

0,05 1цом (6)

1

±1,0

Продолжение таблицы 5

9

UНОМ

0,5 инд.

±2.5

10

0,02 1ном (б)

1

И

1макс

0,5 инд.

±3,0

12

1

13

1ном (б)

0,5 инд.

±3,0

14

1

15

0,2 1цом (б)

0,5 инд.

16

0,1 1ном (б)

0,5 инд.

±3,0

17

1

18

0,05 1ном (б)

1

± 3,0

11 Подтверждение соответствия средства измерений метрологическим требованиям

В процессе выполнения поверки специалист производит расчет погрешностей, в соответствии с формулами, приведенными в методике поверки. Конечные результаты расчетов должны, быть представлены с соблюдением правил округления и обязательным указанием единиц измерений, вычисленной физической величины. Результаты считают удовлетворительными, если полученные (рассчитанные) значения погрешностей не превышают значений, приведённых в описании типа. По окончанию поверки поверитель должен установить прослеживаемость поверяемого средства измерений к Государственным первичным эталонам по действующим государственным поверочным схемам.

Измерители параметров электроэнергии многофункциональные DTSD342 не применяются в качестве эталонов.

12 Оформление результатов поверки

  • 12.1  При положительных результатах поверки, в случае когда средство измерений подтверждает соответствие метрологическим требованиям, данные о положительном результате поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, оформляют свидетельство о поверке в соответствии с действующими правовыми нормативными документами. Протокол поверки оформляется в соответствии с требованиями СТП поверяющей организации или в произвольной форме, в случае отсутствия первого.

Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт при первичной поверке, и на свидетельство о поверке при периодической поверке.

  • 12.2 При отрицательных результатах поверки, в случае когда средство измерений не подтверждает соответствие метрологическим требованиям, выписывается извещение о непригодности с указанием причин непригодности, данные об отрицательном результате поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

Начальник лаборатории № 551

Ю.Н. Ткаченко

Р.С.Пузыревский

ФБУ «Ростест-Москва»

Главный специалист по метрологии лаборатории № 551

6
