Методика поверки «Измерители-регуляторы температуры и влажности МПP51-Щ4» (г.р.28817-05)

• 1.1 Настоящая методика распространяется на измерители-регуляторы температуры и влажности МПР51-Щ4 (в дальнейшем по тексту именуемые «прибор»), предназначенные для измерения и автоматического регулирования температуры и влажности (при использовании датчиков психрометрического типа ДТВ производства ПО «ОВЕН»), а также для контроля положения задвижки (при использовании резисторныхдатчиков положения).

• 1.2 Методика устанавливает и определяет порядок и способы проведения первичной и периодической поверки приборов в процессе ихэксплуатации.

• 1.3 Номинальные статические характеристики (НСХ) первичных преобразователей, диапазоны измеряемых параметров, разрешающая способность прибора, атакже единицы их отображения на цифровом индикаторе приведены в таблице 1.

Таблица 1

Предел основной приведенной погрешности прибора при измерении температуры не должен превышать 0,5 %.

• 1.4 Измерение относительной влажности с помощью датчиков психрометрического типа производится в диапазоне 1 ...99 % (разрешающая способность 1 %) при температурах сухого термопреобразователя +10...+95 °C.

Предел допустимого значения погрешности определения относительной влажности не должен превышать:

• - 4 % при температурах «сухого» термопреобразователя +50...+95 °C;

• - 5 % при температурах «сухого» термопреобразователя +10...+49,9 °C.

• 1.5 Межповерочный интервал - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 Для проведения поверки выполняют операции, указанные в таблице 2.

Таблица 2

• 3.1 При проведении поверки должны применяться два магазина сопротивлений Р4831 ГОСТ 23737-79. Класс точности - 0,02.

• 4.1 Прибор относится к классу защиты ГОСТ 12.2.007.0-75

• 4.2 При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

• 4.3 Любые подключения к прибору производить при отключенном питании прибора.

• 4.4 К работе с прибором должны допускаться лица, изучившие руководство по эксплуатации МПР51-Щ4.

ВНИМАНИЕ! На открытых клеммах45 и 46 работающего прибора - напряжение 220 В.

• 5.1 При проведении поверки следует соблюдать следующие условия:

температура окружающего воздуха относительная влажность окружающего воздуха атмосферное давление напряжение питания частота питающей сети

• 5.2 Перед проведением поверки выполнить перечисленные ниже подготовительные работы.

  • 5.2.1 Подготовить к работе поверяемый прибор в соответствии с указаниями, изложенными в руководстве по эксплуатации, и выдержать его при температуре поверки не менее 4-х часов.

  • 5.2.2 Подготовить к работе средства поверки, в соответствии с их эксплуатационной документацией.

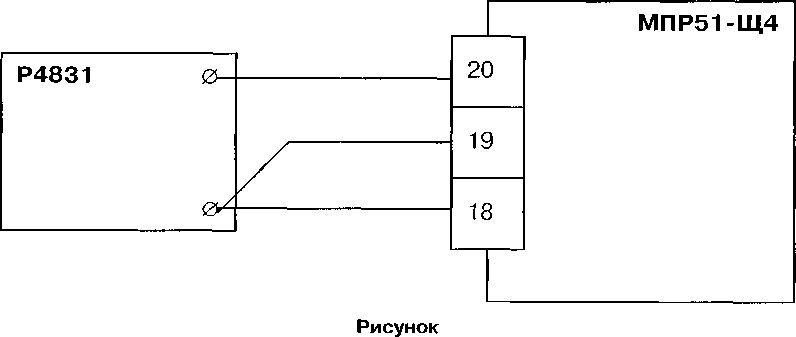

• 5.3 Подключение прибора к магазину сопротивлений производить по трехпроводной схеме (см. рисунок). Сопротивления проводов в линияхдолжны быть равны и не превышать 15 Ом.

• 6.1 Внешний осмотр

• 6.1.1. При проведении внешнего осмотра визуально проверяется:

• - отсутствие механических повреждений корпуса прибора и его лицевой панели;

• - отсутствие механических повреждений выходных клеммных соединителей;

• - наличие на приборе необходимой маркировки.

Кроме того, проверяется наличие эксплуатационной документации, входящей в комплект поставки прибора (паспорт и руководство по эксплуатации).

• 6.1.2 При обнаружении механических дефектов, а также при несоответствии маркировки или комплектности эксплуатационной документации определяется возможность дальнейшего использования прибора по назначению.

• 6.2 Опробование

• 6.2.1. Прибор подключают к питающей сети и выдерживают во включенном состоянии не менее 20 мин. После подачи питания на прибор проверяют работу цифровой индикации на его лицевой панели в соответствии с руководством по эксплуатации прибора, а таюке корректность выдаваемой служебной информации.

• 6.2.2 В соответствии с указаниями руководства по эксплуатации проверить во всех каналах заданные значения параметров коррекции и установить их равными ООО для всех каналов.

• 6.2.3 В соответствии с указаниями руководства по эксплуатации отключить во всех каналах цифровые фильтры, установив в параметрах d 01.. .d 06 нулевые значения.

• 6.2.4 Функционирование кнопок управления прибором и работа его цифровой индикации проверяются при выполнении указанных в п. 6.2.2, 6.2.3 действий, являющимися одновременно подготовительными для проведения дальнейших операций.

• 6.3 Определение основной приведенной погрешности прибора при измерениях

  • 6.3.1 Основную приведенную погрешность при измерении температуры в каналах

Тпрод определяют в точках, соответствующ,их О, 5, 25, 50, 75, 95, 100 % диапазона измерений.

Допустимое значение погрешности определения относительной влажности определяют в точках, соответствующих 5, 25, 50, 75, 95,100 % диапазона измерений.

• 6.3.2 Определение погрешности прибора при измерении в канале

Подключить к входу канала измерения по трехпроводной линии магазин сопротивлений в соответствии со схемой, приведенной на рисунке. Последовательно устанавливая на магазине значения сопротивления, соответствующие температуре в каждой контрольной точке и указанные в таблицах 3 и 4 (для соответствующих модификаций прибора), зафиксировать показания цифрового индикатора на этом канале для каждой контрольной точки.

Таблица 3

Значение входного сигнала, Ом

Таблица 4

Значение входного сигнала, Ом

Примечание - * в графе указано условное обозначение НСХ термопреобразователя и модификация прибора с которым работает данный термопреобразователь.

Рассчитать для каждой контрольной точки основную приведенную погрешность прибора при измерении температуры по формуле:

(1)

• - основная приведенная погрешность прибора при измерении температуры;

• - измеренное прибором значение температуры в заданной контрольной точке;

• - значение температуры в заданной контрольной точке по НСХ термопреобразователя;

• - нормирующее значение, равное разности максимальной и минимальной температур диапазона измерения термопреобразователя.

Рассчитанная для каждой контрольной точи основная приведенная погрешность прибора при измерении должна соответствовать п. 1.4 настоящей методики.

В случае невыполнения данного требования для канала измерения провести юстировку прибора в соответствии с указаниями, изложенными в п. 7.2 данной методики проверки, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.

• 6.3.3 Определение погрешности прибора при измерении в канале

Подключить к входу канала измерения Т магазин сопротивлений в соответствии со схемой, приведенной на рисунке (теперь магазин сопротивлений нужно подключать к клеммам прибора 17,16,15 вместо 20,19,18). Измерения и вычисления производить в соответствии с указаниями, изложенными в п. 6.3.2.

Наибольшее из рассчитанных значений основной приведенной погрешности у, не должно превышать ±0,5 %.

В случае невыполнения данного требования провести юстировку прибора в соответствии с указаниями, изложенными в п. 7.3 настоящей методики, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.

• 6.3.4 Определение погрешности прибора при измерении в канале

К входу канала измерения подключить магазин сопротивлений в соответствии со схемой, приведенной на рисунке (теперь магазин сопротивлений нужно подключать к выводам прибора 23, 22, 21 вместо 20,19,18). Произвести такие же измерения и вычисления, что и для канала

Наибольшее из рассчитанных значений основной приведенной погрешности у, не должно превышать ±0,5 %.

В случае невыполнения данного требования провести юстировку прибора в соответствии с указаниями, изложенными в п. 7.4 настоящей методики, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.

• 6.3.5 Определение предела допустимого значения погрешности определения относительной влажности

  • 6.3.5.1 Основную приведённую погрешность определять при сигналах, соответствующих температурам 20 °C и 60 °C, на входе

  • 6.3.5.2 Подключить к входам Т (клеммы прибора 20,19,18) и (клеммы прибора 17,16, 15) два магазина сопротивлений в соответствии со схемой, приведённой на рисунке (см. стр. 5). В соответствии с руководством по эксплуатации установить психрометрический коэффициент А (параметр оОб) равным 64 и перевести прибор в режим измерения влажности.

Установить на магазине сопротивлений значение сопротивления на входе    приведённое в

таблице 5 для соответствующих типов НСХ и модификаций прибора.

Последовательно устанавливая на магазине сопротивлений значения сопротивления на входе соответствующие влажности в каждой контрольной точке и указанные в таблице 5 (для соответствующих модификаций прибора) . Зафиксировать показания цифрового индикатора для каждой контрольной точки.

Таблица 5

Значения сопротивления, подключенного к входам, Ом

Примечание

в графе указано условное обозначение НСХ термопреобразователя и модификация прибора, о которым работает данный термопреобразователь.

значения сопротивлений на входе Т при 20 “С.

в % указана относительная влажность воздуха, в “С - температура Т^„^.

Рассчитать для каждой контрольной точки допустимое значение погрешности определения относительной влажности по формуле:

Vh3m Vpac4 1пл<?/

=--1--X100 %

Ч^норм

• - допустимое значение погрешности определения относительной влажности;

• - измеренное прибором значение влажности в заданной контрольной точке;

• - расчётное значение влажности в заданной контрольной точке;

• - нормирующее значение, равное разности максимальной и минимальной влажности диапазона измерения.

Полученные значения не должны превышать величин, приведенных в п. 1.4.

В случае невыполнения данного требования по измерению влажности необходимо выполнить операцию юстировки прибора по методике, приведенной в п. 7.2, и вновь повторить работы по определению погрешности. Повторные результаты считать окончательными.

• 6.3.5.3 Руководствуясь указаниями п. 6.3.5.2 и данными, изложенными в таблице 6, определить основную приведенную погрешность прибора при сигнале, соответствующем температуре 60 °C на входе

Таблица 6

Значения сопротивления, подключенного к входам, Ом

значе^ния сопротивлений на входе Т^^^ при 60 °C.

в % указана относительная влажность воздуха, в °C - температура

Примечание - * в графе указано условное обозначение НСХ термопреобразователя и модификация прибора, с которым работает данный термопреобразователь.

Полученные значения не должны превышать величин, приведенных в п. 1.4.

• 7.1. Общие положения

Юстировка должна производится только высококвалифицированными специалистами метрологических служб при увеличении погрешности измерения входных параметров сверх установленныхзначений.

Процедуру юстировки входов датчиков температуры возможно производитьтолько в режиме ОСТАНОВ.

• 7.2. Порядок юстировки датчиков температуры

• 7.2.3. Подключить к проверяемому входу прибора магазин сопротивлений типа Р4831.

• 7.2.4. Установить на магазине сопротивлений R = 50 Ом (при использовании датчиков сопротивлением 50 Ом) или Я’= 100 Ом (при использовании датчиков сопротивлением 100 Ом).

Включить питание прибора.

7.2.1. Выбрать канал, подлежащий юстировке. Канал, подлежащий юстировке (Т^, выбирается нажатием кнопки [^. При этом загорается соответствующий зеленый светодиод. Для    всегда используется тот же коэффициент калибровки, что и для

7.Z2. Установить параметры коррекции датчиков температуры равными нулю. Для этого войти в основное меню режима ПРОГРАММИРОВАНИЕ (см. Руководство по эксплуатации). В основном меню выбрать уровень L2, войти в него. Установить в параметрах 000 (для Т - это параметры 2с1 ...2с4, для - 3с1 ...Зс4, для Т_^род- 1с1 ...1с4). Перейти в режим ОСТАНОВ, нажав два раза кнопку

• 7.2.5. В режиме ОСТАНОВ войти в основное меню режима ПРОГРАММИРОВАНИЕ, выбрать уровень L4. В этом уровне выставить значение параметра CRL равное 001 для Т (и Т,,,рд) или ОТ. равное 002 для Т

• 7.2.6. Нажатием кнопки запустить процедуру юстировки, при этом1 на индикаторе

«ПАРАМЕТР» появятся прочерки «---», через 10...15 с по окончании процедуры юстировки

появится сообщение гсГ/, свидетельствующее о завершении вычисления коэффициента юстировки.

7^.2.7. Снова нажать кнопку (.w^, при этом вычисленное значение коэффициента юстировки будет внесено в память прибора.

Если вместо кнопки [прог,| нажать кнопку]^, внесение значений коэффициентов в память не произойдет.

• 7.2.8. Для завершения юстировки два раза нажать кнопку   Прибор перейдёт в исходный

режим. На индикаторе «ПАРАМЕТР» будет высвечиваться 00.0 или 0.0.

• 7.2.9. Чтобы использовать вычисленный коэффициент юстировки для всех трех термометрических входов, надо установить значение параметра сйБравное 001 и произвести юстировку по каналу Т^^^.

Чтобы использовать коэффициент юстировки отдельно для Т^^, Т^^^^ надо установить значение параметра сОНравноеООО и произвести юстировку для этих каналов. Для Т^^^^ всегда используется тотже коэффициент юстировки, что и для Т .

ьормляют протоколом по форме, установленной метрологической

чьтаты первичной и периодической поверки приборов органом II 1еской службы оформляют свидетельством о государственной

J.

зультатах поверки приборы не допускают к применению.
