ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ <4Ростест-Москва»

До/ з/ <•/

L х Государственный о *| £1 региональный цент] ыегрогогми

Е.В. Морин __,„бря 2016 г.

Z%7o#

Государственная система обеспечения единства измерений

Расходомеры вихревые Foxboro

Методика поверки

РТ-МП-3930-449-2016 г. Москва 2016

СОДЕРЖАНИЕ

  • 1 ОБЩИЕ ПОЛОЖЕНИЯ

    • 1.1 Настоящая методика поверки распространяется на расходомеры вихревые Foxboro (далее - расходомеры), изготовленные фирмой «Invensys Systems Inc.», США и устанавливает объём и методы их первичной и периодической поверок.

    • 1.2 Интервал между поверками - 4 года.

  • 2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

1. Внешний осмотр

6.1.

да

да

2. Проверка герметичности

6.2.

да

да

3. Опробование

6.3.

да

да

4. Проверка метрологических характеристик

6.4.

да

да

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 Основные и вспомогательные средства поверки, указаны в таблице 2.

Таблица 2- Основные и вспомогательные средства поверки

Номер пункта методики поверки

Наименование и тип основных средств поверки

6.4.1

При поверке на жидкости - рабочий эталон 2-го разряда по ГОСТ 8.510-2002, погрешность ±0,15 %; при поверке на газе - рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014, погрешность ±0,33 %

6.2, 6.4

Калибратор многофункциональный MC5-R, Госреестр № 22237-08, диапазон воспроизведения частоты от 10 до 100 Гц, амплитуда до 10 В, погрешность ± 0,1 %, диапазон измерений силы постоянного тока от 4 до 20 мА, погрешность ±0,1 %

6.4.2

Штангенциркуль ABSOLUTE DIGIMATIC серий 500, 550, 551, 552, 573, Госреестр № 49805-12, диапазон измерений от 0 до 300 мм

6.2

Стенд для проверки герметичности с образцовым манометром, диапазон измерений до 40 МПа

Примечание - Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 3.2 Средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

  • 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны выполняться следующие требования безопасности:

  • - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже второй;

  • - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

  • - все разъёмные соединения линий электропитания и линий связи должны быть исправны;

  • - соблюдать требования безопасности, указанные в технической документации на расходомеры, применяемые средства поверки и вспомогательное оборудование;

  • - поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии;

  • - монтаж и демонтаж расходомеров должны производиться при отсутствии давления в измерительной линии.

  • 5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

    • 5.1 При проведении поверки расходомеров должны быть соблюдены следующие условия:

  • - относительная влажность окружающего воздуха от 30 % до 95 %;

  • - атмосферное давление от 84 до 106 кПа;

  • - температура окружающей среды (20 ± 5) °C;

  • - изменение температуры среды во время поверки не более 1 °C;

  • - подготавливают к работе поверяемый расходомер и средства поверки в соответствии с эксплуатационной документацией.

  • 5.2 Длины прямых участков:

  • - до расходомера: 15 Ду;

  • - после расходомера: 5 Ду.

  • 5.3 Перед проведением поверки необходимо выдержать расходомер в условиях поверки не менее 3 часов.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1 Внешний осмотр

При внешнем осмотре проверяется:

  • - соответствие комплектности расходомера требованиям эксплуатационной документации;

  • - отсутствие механических повреждений, не позволяющих провести поверку;

  • - отсутствие дефектов, препятствующих чтению надписей, маркировки, индикатора;

  • - наличие значения рекомендуемого К-фактора шильдике расходомера.

Проверить соответствие идентификационных данных программного обеспечения (ПО).

Для этого необходимо выполнить следующее:

  • - в меню расходомера считать номер версии.

Таблица 3- Идентификационные данные ПО расходомеров

Идентификационные данные (признаки)

84S Low Power

84S

84CF, 84CW

Идентификационное наименование ПО

20BAACL G

20ВААСТ Е

20BAACY B

Номер версии (идентификационный номер) ПО

2.011

2.011

1.223.087

Цифровой идентификатор ПО (контрольная сумма)

0хВ568

0хВ568

0х5В5АЕ67

Расходомеры, не прошедшие внешний осмотр, к дальнейшей поверке не допускаются.

  • 6.2 Проверка герметичности

Герметичность проверяют давлением, создаваемым в проточной полости расходомера, превышающим рабочее давление измеряемой среды в 1,5 раза. Давление следует плавно поднимать в течение 1 мин.

Результат проверки считается положительным, если в течение 15 минут не наблюдается: кап л впадения или течи воды, не наблюдается падение давления по манометру.

  • 6.3 Опробование

Опробование проводится на расходомерных установках.

До начала проведения проверки необходимо проверить направление потока, отсечку малых расходов, сверить значение коэффициента преобразования на шильде (или в свидетельстве о предыдущей поверке) и в меню расходомера.

Подключить средства поверки к расходомеру согласно руководствам по эксплуатации. Настроить расходомер согласно руководству по эксплуатации.

При опробовании задается расход от 0,45-Qmax до 0,55 Qmax.

где Qmax - максимальный расход испытуемого расходомера, м3/ч.

Расходомеры считаются прошедшими проверку по данному пункту, если в рабочем режиме расходомер генерирует выходной сигнал, пропорциональный текущему расходу. В рабочем режиме при неизменном расходе отображаемое значение текущего расхода должно быть неизменно, а отображаемое значение суммарного объёма должно увеличиваться с течением времени.

Допускается совместить данный пункт с п. 6.4.

  • 6.4 Проверка метрологических характеристик

Проверка метрологических характеристик может быть проведена на жидкости или газе. Допускается расходомеры, предназначенные для измерения расхода газа и пара, поверять на жидкостных расходомерных установках. Проверка метрологических характеристик допускается проливным или имитационным методом.

  • 6.4.1 Проливной метод

До начала проведения проверки необходимо проверить направление потока, отсечку малых расходов, сверить значение коэффициента преобразования на шильдике (или в свидетельстве о предыдущей поверке) и в меню расходомера.

Подключить средства поверки к расходомеру согласно руководствам по эксплуатации. Настроить расходомер согласно руководству по эксплуатации.

В зависимости от наличия каналов и условий применения расходомера по требованию потребителей поверяются все каналы или некоторые из них.

При поверке на жидкости установить расход, равный 0,9 верхнего предела измерения расхода в течение 5 минут с целью удаления воздуха из системы. Значения диапазонов расхода на данный диаметр расходомера указаны в руководстве по эксплуатации.

Определение относительной погрешности измерений объёмного расхода провести на расходомерной установке на расходах (0,9...1)-Qmax, (0,45...0,55)-Qmax, (0,2...0,3)-Qmax и (1,1... 1) 'Qmin-

Для каждого значения расхода провести не менее трёх измерений. Время проведения одного измерения должно быть не менее 120 секунд.

Относительную погрешность измерений объёма и объёмного расхода 3q, %, рассчитать по формуле

V-V

(1)

где Ко - расход (объём), измеренный расходомерной установкой, м3/ч (м3);

V - расход (объём), измеренный расходомером, м3/ч (м3).

Значение тока на выходе 1расч, мА, в зависимости от заданного расхода рассчитать по формуле

I = J -             х (1   - J )                  12)

расч max                       V max л min / ’                       V /

\ д^тах )

где /тах - значение тока, равное 20 мА, соответствующее максимальному расходу расходомера, м3/ч;

Anin - значение тока, равное 4 мА, соответствующее минимальному расходу расходомера, м3/ч;

Gnax - максимальное значение расхода расходомера, м3/ч;

Qo - расход, измеренный расходомерной установкой, м3/ч.

Относительную погрешность измерений объёмного расхода по токовому выходу 6Qi, %, рассчитать по формуле

= 7Ч^7^ х юо,                        (3)

I расч

Результат проверки считается положительным, если значения относительной погрешности измерений объёма и объёмного расхода 8Q не превышают значений, указанных в таблице 4.

Таблица 4

Наименование параметра

Значение

Пределы допускаемой относительной основной погрешности измерений объёма и объёмного расхода, %, в зависимости от расхода (критерия Рейнольдса, Re):

- жидкости с Re > 30000 (для 84S Ду50 Re >100000, для 84S Ду80 Re >38000)

±0,5

- жидкости 30000 (100000 для 84S Ду50, 38000 для 84S Ду80) > Re > 20000

±1,0

- жидкости с 20000 > Re > 5000

±2,0

- газа и пара с Re > 20000

±1,0

- газа и пара с 20000 > Re > 5000

±2,0

Пределы допускаемой относительной основной погрешности

±1,4

измерений массового расхода насыщенного пара (для 84CF, 84CW), %

Критерий Рейнольдса, Re, %, рассчитать по формуле

Vr xDxp VvxD QxD 14400xQ

Ke ---------=-----=---— ---------,

ц       v    vxS VX7T

где Vn - скорость потока среды, м/с;

D - внутренний диаметр проточной части расходомера, м;

р - динамическая вязкость среды, Па-с х Ю'8;

v - кинематическая вязкость среды, м2/с х 10'6;

р   - плотность среды, кг/м3;

л   - число Пи;

S   - площадь сечения трубы, м2;

Q   - объёмный расход среды, м3/ч.

  • 6.4.2 Имитационный метод

    • 6.4.2.1 До начала проведения проверки необходимо проверить направление потока, отсечку малых расходов, сверить значение коэффициента преобразования на шильдике (или в свидетельстве о предыдущей поверке) и в меню расходомера. Определение геометрических размеров первичного преобразователя.

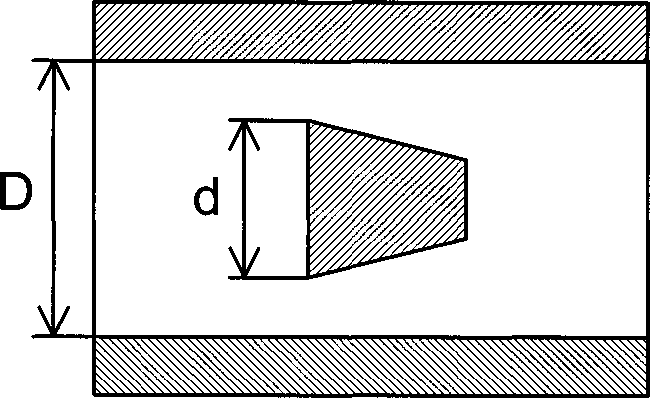

Определить геометрические размеры первичного преобразователя (рисунок 1), которые должны соответствовать приведённым в таблице 5. Внутренний диаметр измеряется в двух взаимно перпендикулярных направлениях штангенциркулем не менее двух раз в каждом из

РТ-МП-3930-449-2016. Расходомеры вихревые модификации 84 направлений.

Рисунок 1

За действительное значение внутреннего диаметра следует принимать среднее арифметическое значение результатов измерений. Расчёт диаметра, мм, провести по формуле

п

D = ——, п

(5) где      Dt — значение диаметра при z-ом измерении, мм;

п — общее число измерений.

Расчёт тела обтекания провести аналогично.

Таблица 5.1 - Геометрические размеры Flanged Meter, М84 Style-В

Ду, мм

Schedule

Внутренний диаметр D, мм

Допуск на внутренний диаметр D, мм

Размер тела обтекания, d, мм

Допуск на размер тела обтекания, d, мм

20

80

18,8

±0,4

5,84

±0,13

25

24,3

±0,4

7,11

±0,13

40

38,1

±0,4

10,54

±0,13

50

80

49,2

±0,4

13,46

±0,25

80

72,9

±0,4

19,91

±0,25

100

97,2

±0,4

26,54

±0,25

150

146,3

±0,9

40,01

±0,25

200

193,7

±1,1

47,24

±0,25

250

242,9

±3,8

65,02

±0,25

300

288,9

±4,4

77,72

±0,25

50

160

42,8

±0,4

11,68

±0,25

80

66,7

±0,4

18,16

±0,25

100

87,3

±0,4

26,54

±0,25

150

131,8

±0,9

36,07

±0,25

200

173,1

±1,1

47,24

±0,25

Таблица 5.2 - Геометрические размеры Flanged Meter, М84 Style-А

ДУ, мм

Schedule

Внутренний диаметр D, мм

Допуск на внутренний диаметр D, мм

Размер тела обтекания, d, мм

Допуск на размер тела обтекания, d, мм

20

80

18,8

±0,5

5,84

±0,13

25

24,3

±0,4

7,11

±0,13

40

38,1

±0,3

-0,5

10,54

±0,13

50

49,2

±0,4

13,46

±0,25

80

72,9

±0,4

19,91

±0,25

100

96,7

±0,5

26,54

±0,25

150

146,3

±2,7

39,88

±0,25

200

193,7

±3,2

52,58

±0,25

250

247,7

±3,2

65,02

±0,25

300

298,5

±3,2

77,72

±0,25

Таблица 5.3 - Геометрические размеры Wafer Meter, М8 4

ДУ, мм

Schedule

Внутренний диаметр D, мм

Допуск на внутренний диаметр D, мм

Размер тела обтекания, d, мм

Допуск на размер тела обтекания, d, мм

20

80

18,8

±0,4

5,84

±0,13

25

24,3

±0,4

7,11

±0,13

40

38,1

±0,3

-0,5

10,54

±0,13

50

49,2

±0,4

13,46

±0,25

80

72,9

±0,4

19,91

±0,25

100

96,7

±0,5

26,54

±0,25

150

146,3

±0,5

39,88

±0,25

200

193,5

±0,5

52,58

±0,25

Таблица 5.4- Геометрические размеры Sanitary, М83/84

Ду, мм

Schedule

Внутренний диаметр D, мм

Допуск на внутренний диаметр D, мм

Размер тела обтекания, d, мм

Допуск на размер тела обтекания, d, мм

50

10

47,5

±0,05

-0,28

12,98

0,08

80

72,9

±0,08

-0,30

19,89

0,10

Результат поверки считается положительным, если средние значения внутреннего диаметра и тела обтекания не превышают допусков.

Разбирать расходомер согласно руководству по эксплуатации. После измерений тела обтекания и сборке расходомера, провести проверку на герметичность согласно п. 6.2.

  • 6.4.3 Определение относительной погрешности измерений объёмного расхода.

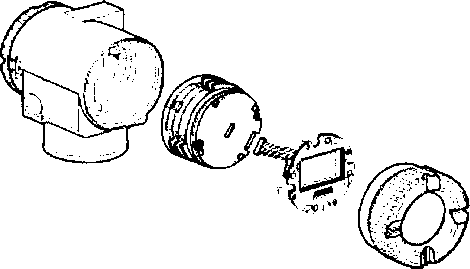

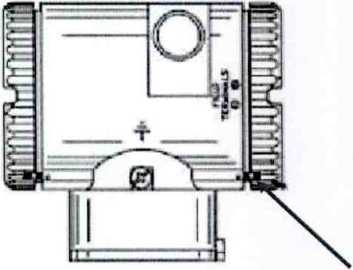

В соответствии с Руководством по эксплуатации разобрать электронный блок и подключить генератор и частотомер к соответствующим коннекторам электронного модуля.

Задать параметр Pulse Max Freq в меню расходомера или HART-коммуникатором.

Подать на клеммы “В+” и “Y-“ частоту (или импульсы со скважностью 2) амплитудой от 1 до 5 В с внешнего генератора, равную 20 %, 50 %, 100 % от заданного значения Pulse Мах Freq. Считать значения частоты частотомером с выходов PULSE “G” и “Y“. Для каждого значения выполнить не менее трёх измерений.

Относительную погрешность измерений объёмного расхода Sqf, в процентах, рассчитать по формуле

д =Еизм—fLxloo Qf р

где F3 - частота, заданная внешним генератором, Гц;

FU3M - частота на выходе расходомера, Гц.

Результат поверки считается положительным, если значения относительной погрешности измерений объёмного расхода Sqf не превышают значений, указанных в технической документации на расходомер.

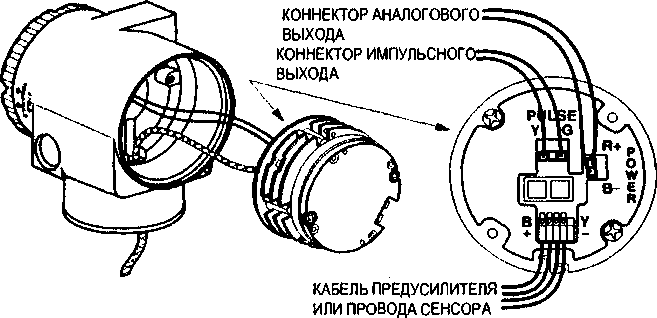

Рисунок 2 - Назначение коннекторов электронного блока.

6.5.3. Определение относительной погрешности измерений объёмного расхода по токовому выходу

Определение относительной погрешности измерений объёмного расхода по токовому выходу допускается проводить одновременно с определением относительной погрешности измерений объёмного расхода.

Подключить генератор к клеммам “В+” и “Y-“ и миллиамперметр к “R+” и “В-“ в соответствии с Руководством по эксплуатации. Подать частоту с внешнего генератора, равную 20 %, 50 %, 100 % от заданного значения Pulse Max Freq. Для каждого значения выполнить не менее трёх измерений. Считать значения тока.

Значение тока на выходе 1расч, мА, в зависимости от частоты и К-фактора рассчитать по формуле

URV -F/(KxCx) URV

х16 + 4,

(7)

где F - частота, заданная внешним генератором, Гц;

К - К-фактор расходомера;

Сх - коэффициент преобразования единиц (из американского галлона в секунду в требуемую);

URV - верхний предел диапазона расхода расходомера.

Относительную погрешность измерений объёмного расхода по токовому выходу 8qi , в процентах, рассчитать по формуле

е         изм расч 1

= ----------X 1 00

Ql       J

расч

(8)

где /мги - ток, измеренный миллиамперметром, мА.

Результат поверки считается положительным, если значения относительной погрешности измерений расхода по токовому выходу расходомера не превышают значений, указанных в технической документации на расходомер.

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 При положительных результатах поверки оформляют свидетельство о поверке и пломбируют расходомер в соответствии с рисунком 3.

      Рисунок 3- Схема расположения пломбируемого стопора крышки.

      Стопор крышки

  • 7.2 При отрицательных результатах поверки расходомер к эксплуатации не допускают, свидетельство о поверке аннулируют, поверочные клейма гасят и выдают извещение о непригодности с указанием причин.

Разработали:

Начальник лаборатории № 449 ФБУ «Ростест - Москва»

Инженер по метрологии 1 категории лаборатории № 449 ФБУ «Ростест - Москва»

И.В. Беликов

10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
