Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок вольтметра универсального цифрового В7-40/1.

Вольтметр подлежит поверке в органах государственной метрологической службы и аккредитованных поверочных лабораториях.

Межповерочный интервал -12 мес.

1 Операции и средства поверки

1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.

Таблица 1

Наименование операции

  • 1 Внешний осмотр

  • 2 Опробование

Номер пункта МП

  • 3.1

  • 3.2

Наименование и тип эталонов, основные технические характеристики

Проведение операции при:

первичной поверке

Вольтметр В1-12:

-0,01 mV-1000 V;

  • - погрешность не более 0,017 %.

Вольтметр В1-9 (или В1-27):

  • - 2 mV-100 V;

  • - погрешность 0,2%;

  • - диапазон частот 20 Hz -100 kHz;

  • - ток нагрузки 2 рА-2 mA;

  • - погрешность 0,33 %;

  • - диапазон частот 40 Hz - 20 kHz;

Магазин сопротивлений Р4831: -0,01 —105 £2;

  • - погрешность 0,02 %.

Да

Да

периодической поверке

Да

3 Определение электрической прочности изоляции

Универсальная пробойная установка УПУ-1М (или УПУ-10): -200 V-2kV;

- погрешность 10 %; -/=50 Hz.

i

Изм

Лист

№докум.

Подп.

Дата

Продолжение таблицы 1

Наименование операции

Номер пункта МП

9

Наименование и тип эталонов, основные технические характеристики

Проведение операции при:

первичной поверке

4 Определение электрической прочности изоляции высоковольтного делителя напряжения ДНВ

Аппарат для испытания кабелей, твердых и жидких диэлектриков АИИ-70:

-U = 45kV;

- погрешность 10 %;

-/= 50 Hz.

Да

периодической поверке Да

5 Определение метрологических характеристик

Инв.№подл Прдпись и дата Взам инв. Ns Инв.№ дубл. Подпись и дата,

  • 5.1 Определение основной погрешности измерения напряжения постоянного тока

  • 5.2 Определение основной погрешности измерения напряжения постоянного тока с высоковольтным делителем напряжения ДНВ, с ДНВ и шунтом “К2”, “КЗ”

5.3 Определение основной погрешности измерения среднеквадратического значения напряжения переменного тока

Лист

№докум.

3.5.1

Вольтметр В1-12.

Установка УПК-100:

  • - ивых=5-30 kV;

  • - погрешность 0,17%;

  • - коэффициент деления 104, 105.

Аппарат для испытания кабелей, твердых и жидких диэлектриков АИИ-70.

Вольтметр В1-9.

Блок усиления напряжения

Я1В-22 (илиВ1-27):

  • - 100 - 200 V в д иапазоне частот 20 Hz-100 kHz;

  • - 200 - 1000 V в диапазоне частот

20 Hz-1 kHz;

  • - погрешность 0,2 %.

Генератор импульсов точной амплитуды Г5-75 (или Г5-78):

  • - от 20 Hz до 1 MHz;

  • - амплитуда до 7 V;

- длительность от 0,5 ps до 5 ms;

  • - погрешность < 0,006 %.

V

1Т2.710.016 МП \

Продолжение таблицы 1

Инв.№подл Подпись и дата Вэаминв. № Инв.Мдубл, Подпись и дата, ___

Наименование операции

Номер пункта МП

*

Наименование и тип эталонов, основные технические характеристики

Проведение операции при:

первичной поверке

периодической поверке

Частотомер электронно-счетный 43-63:

  • - до 50 Hz;

  • - амплитуда 1,5 V;

  • - погрешность < 0,015 %.

5.4 Определение основной погрешности измерения среднеквадратического значения напряжения переменного тока вольтметра с делителем переменного напряжения

3.5.5

Вольтметр В1-9.

Блок усиления напряжения Я1В-22 (илиВ1-27).

Да

Да

5.5 Определение основной погрешности измерения среднеквадратического значения напряжения переменного тока синусоидальной формы вольтметра с высокочастотным пробником

3.5.6

Вольтметр В1-9 (или В1-27).

Да

Да

5.6 Определение основной погрешности измерения силы по-стоянного тока

3.5.7

Вольтметр В1-12.

Катушка сопротивления образцовая Р321:

-R = 0,l; 10 П;

- погрешность 0,01 %.

Источник постоянного тока Б5-47:

” I наго.-2 А.

Да

л ? ■: i-

Да

......—

Лист

Tr2.710.016 МП

5

Изм

Лист

№докум.

Подп.

Дата

Продолжение таблицы 1

Наименование операции

Номер пункта

МП

Наименование и тип эталонов, основные технические характеристики

Проведение операции при:

первичной поверке

ровой В7-46 (или В7-28):

  • - измерение напряжения постоянного тока 0,1 - 5 V;

  • - погрешность 0,02 %. Резисторы ПЭВ-25-lOQ ± 10%, ОМЛТ-2- 510Q ± 10%, CTI5-2-1W- ЗД кО± 10%. Конденсатор K73-16-100V-lpF±10 % (2 шт.)

периодической поверке

Инв.№подл__Подпись и дата__Взам инв. Na Инв.№ дубл. Подпись и дата,

jHHU Н AS.os.frr I I _I

5.7 Определение основной погрешности измерения силы постоянного тока вольтметра с шунтом «10 А»

5.8 Определение основной погрешности измерения силы переменного тока

3.5.8

3.5.9

Лист

№докум.

Подл.

Дата

Катушка сопротивления образцовая Р310:

-R = 0,01Q;

- погрешность 0,02 %.

Вольтметр универсальный цифровой В7-46 (или В7-28).

Источник постоянного тока

Б5-21 (СПН-40):

-1 вых = 10 А;

- погрешность 1 %.

Резистор

C5-16T-10W- 0,680 ± 5% (3 шт.)

Конденсатор

K73-16-100V-lpF±10 % (2 шт.)

Вольтметр В1-9.

Блок усиления напряжения

Я1В-22 (илиВ1-27).

Резисторы С2-29В-0,125-100 кО ± ±0,1%-1,0-А;

С2-29В-0,5-10 кО ± 0,1%-1,0-А;

С2-29В-2- 4,7 кО ± 0,1%-А

Да Да

Да

Да

Тг2.710.016 МП

ЛЙст

, 6

Инв.Мподл Подпись и дата Взам инв. № Инв.№ дубл. Подпись и дата,

Продолжение таблицы 1

Наименование операции

Номер пункта МП

4

Наименование и тип эталонов, основные технические характеристики

Проведение операции при:

первичной поверке

периодической поверке

5.9 Определение основной погрешности измерения электрического сопротивления

3.5.10

Магазин сопротивлений Р4831:

  • - 0,01 -105 Q;

  • - погрешность 0,02 %.

Катушка сопротивления образцовая Р331:

-R= 105 Q;

  • - погрешность 0,01 %.

Магазин сопротивлений Р4002: -2-19 МП;

  • - погрешность 0,05 %.

Магазин сопротивлений Р4013: -106П;

  • - погрешность 0,005 %.

Да

Да

Примечания

  • 1 Вместо указанных средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие измерения параметров с требуемой точностью.

  • 2 Средства поверки должны быть поверены в органах, аккредитованных в данный вид деятельности.

1.2 При обнаружении несоответствия техническим характеристикам дальнейшая поверка прекращается, а вольтметры подлежат забракованию и направлению в ремонт.

?

1

>

.....\

/ г                :             _ ч

V:            Лйст

Тг2.710.016 МП           "7"

Изм

Лист

Иедокум.

Подл.

Дата

2 Условия поверки и подготовка к ней

2.1 При проведении поверки должны соблюдаться нормальные условия по ГОСТ 8.395-80:

  • - температура окружающего воздуха

  • - относительная влажность воздуха

  • - атмосферное давление

(20±5) °C;

от ЗО^до 80%;

от 84 до 106 кПа;

  • - напряжение питающей сети переменного тока

  • - частота питающей сети

(230±4,6)В;

(50±0,2) Гц; с со

держанием гармо ник до 5%.

  • 2.2 Вольтметры должны поверяться в помещении, свободном от пыли, паров кислот и щелочей, при отсутствии вибрации и тряски.

  • 2.3 Перед поверкой вольтметры и принадлежности к ним необходимо выдержать при температуре от 15 °C до 30 °C не менее 4 ч и дополнительно при температуре (20±5) °C - не менее 2 ч.

Инв.№подл | Прдписьидата | Взам инв. № I Инв,№дубл. I Подпись и дата,

  • 2.4 Перед проведением операций поверки необходимо ознакомиться с разделом 8 технического описания (Тг2.710.016 ТО) и выполнить подготовительные работы, оговоренные в разделах 9 и 10 технического описания.

  • 2.5 Средства измерения выдержать в нормальных условиях в течение времени, оговоренного в их эксплуатационных документах.

т f

&

Изм

Лист

Мадокум.

Подл.

Дата

Tr2.710.016 МП

Лист

8

Инв.№подп Подпись и дата Взаминв. № Инв.№дубл. Подпись и дата, ШЧЦ 1гД А5Я.ЙГ I I I

3 Проведение поверки

  • 3.1 Внешний осмотр

  • 3.1.1 При проведении внешнего осмотра необходимо установить соответствие вольтметра следующим требованиям:

все надписи на вольтметре должны быть четкими и ясными;

входные гнезда должны быть чистыми;

переключатель рода работы и режима измерения должен быть исправным;

клемма защитного заземления, переключатель сети 50 Hz, 400 Hz, вилка для подключения сетевого шнура, разъем выхода в КОП на задней панели вольтметра должны быть исправными и чистыми;

все покрытия должны быть прочными, ровными, без царапин и трещин и обеспечивать защиту вольтметра от коррозии.

  • 3.1.2 При проведении внешнего осмотра высоковольтного делителя напряжения должно быть установлено соответствие его следующим требованиям:

все составные части делителя должны быть прочно закреплены без перекосов;

все винты, гайки и детали, имеющие резьбу, должны быть прочно застопорены;

поверхность изолирующей части (корпуса) делителя должна быть чистой, сухой, без царапин и трещин;

выходной кабель и заземляющие выводы высоковольтного делителя должны быть исправными;

все надписи должны быть четкими и ясными.

  • 3.1.3 При проведении внешнего осмотра высокочастотного пробника, делителя переменного напряжения и шунта «10 А» должно быть установлено соответствие следующим требованиям:

входные гнезда и штыри делителя и шунта должны быть чистыми;

все надписи должны быть четкими и ясными;

все детали должны быть прочно закреплены, винты застопорены;

все покрытия должны быть прочными, без царапин и трещин, на корпусе не должно быть следов коррозии.

Поверку вольтметров, имеющих дефекты, не проводить.

По результатам осмотра делают отметку в протоколе (приложение А).

Изм

Лист

№докум.

Подл.

Дата

г

Тг2.710.016 МП

Лист

9

  • 3.2 Опробование

    • 3.2.1 Контроль работоспособности вольтметра в режиме измерения напряжения постоянного тока проводят в следующей последовательности:

  • 1) собирают схему измерений в соответствии с рисунком 1;

В - поверяемый вольтметр

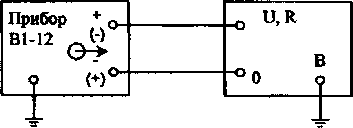

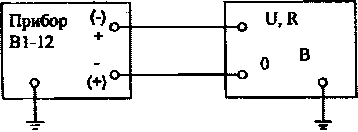

Рисунок 1 - Схема электрическая структурная подключения приборов для опробования вольтметра в режиме измерения напряжения постоянного тока

  • 2) устанавливают на поверяемом вольтметре при помощи ручной установки предел измерения напряжения постоянного тока 2 V;

  • 3) устанавливают выходное напряжение прибора В1-12, равным 1V;

  • 4) убеждаются, что вольтметр измеряет напряжение постоянного тока 1 V и на индикаторном табло индицируется знак « + »;

  • 5) устанавливают выходное напряжение прибора В1-12 минус 1 V;

  • 6) убеждаются, что вольтметр измеряет напряжение постоянного тока 1 V, а на индикаторном табло индицируется знак «-»;

    ш

    х х

  • 7) регулируя декадным переключателем выходное напряжение прибора В1-12, последовательно устанавливают такие значения напряжения, не превышающие 1,9999 V, чтобы убедиться, что в каждом из четырех младших разрядов может быть высвечен каждый из символов от 0 до 9, а в старшем разряде-символ 1;

  • 3.2.2 Контроль работоспособности вольтметра в режиме измерения напряжения переменного тока проводят в следующей последовательности:

  • 1) собирают схему измерений в соответствии с рисунком 2;

  • 2) устанавливают на поверяемом вольтметре при помощи ручной установки предел измерения напряжения переменного тока 20 V;

    ей

    О

  • 3) подают от прибора В1-9 напряжение 10 V частотой 20 kHz, убеждаются, что вольтметр измеряет это напряжение.

    2

    со

    X

    Изм

    Лист №докум.

    Подл.

    Дата

    // О / 5 1 С ;

    fryj..............

    Tr2.710.016 МП <

    47

К - кабель из комплекта прибора В1-9;

В - поверяемый вольтметр

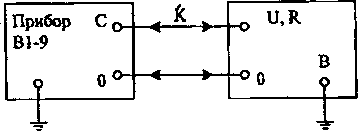

Рисунок 2 - Схема электрическая структурная подключения приборов для опробования вольтметра в режиме измерения напряжения силы переменного тока

  • 3.2.3 Контроль работоспособности вольтметра в режиме измерения силы постоянного тока проводят в следующей последовательности:

  • 1) собирают схему измерений в соответствии с рисунком 3;

    Инв.Мподл Подпись и дата Взаминв. № Инв.№дубл. Подпись и дата, с4 ___

В - поверяемый вольтметр

Рисунок 3 - Схема электрическая структурная подключения приборов для опробования вольтметра в режиме измерения

силы постоянного тока

  • 2) устанавливают при помощи ручной установки предел измерения вольтметра 20 mA;

  • 3) подают от прибора В1-12 постоянный ток значением 10 mA;

  • 4) убеждаются, что вольтметр измеряет постоянный ток 10 mA, а на индикаторном табло индицируется знак «+».

    Лист

    Tr2.710.016 МП

    11

    Лист

    Ыздокум.

    Подл.

    Дата

  • 3.2.4 Контроль работоспособности вольтметра в режиме измерения электрического сопротивления проводят в следующей последовательности:

  • 1) собирают схему измерений в соответствии с рисунком 4;

    Инв.№подл Гкщпись и дата Вэам инв, № Инв.№ дубл. Подпись и дата, , АЖс 1Д KMTkl I I ~

В - поверяемый вольтметр

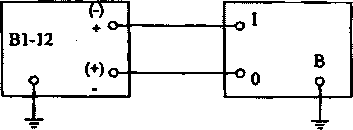

Рисунок 4 - Схема электрическая структурная подключения приборов для опробования вольтметра в режиме измерения электрического сопротивления

  • 2) устанавливают при помощи ручной установки предел измерения вольтметра 2 к£2;

  • 3) устанавливают сопротивление магазина сопротивлений Р4831, равным 1 кЙ;

  • 4) убеждаются, что вольтметр измеряет сопротивление 1 к£2;

  • 5) отключают магазин сопротивлений от вольтметра и убеждаются, что при разомкнутых концах измерительного кабеля вольтметр индицирует перегрузку (мигающее показание 0000).

По результатам опробования делают отметку в протоколе (приложение А).

  • 3.3 Определение электрической прочности изоляции.

    • 3.3.1 Определение электрической прочности изоляции проводят с помощью универсальной пробойной установки УПУ-1М (или УПУ-10) в следующей последовательности:

  • 1) соединяют при помощи перемычки гнездо «U, R» с гнездом «0» проверяемого вольтметра;

  • 2) подают испытательное напряжение начиная с 300 V между соединенными вместе гнездами «U, R» и «0» и корпусом вольтметра.

Испытательное напряжение поднимают плавно или равномерно ступенями, не превышающими 10 % от значения испытательного напряжения, за время 5-10 с. Изоляция должна находиться под полным испытательным напряжением в течение 1 мин., после чего испытательное напряжение снижают плавно или равномерно ступенями до нуля;                  z-'■;

Лист

Тг2.710.016 МП

12

Лист

№докум.

Подл.

Дата

Инв.Мподл Подпись и дата__Взам инв. No Инв.№ дубл. Подпись и дата,

МШ UdSMttr I I I

  • 3) подают испытательное напряжение между клеммой заземления на задней панели вольтметра и соединенными вместе контактами сетевого разъема. Тумблер СЕТЬ на передней панели вольтметра включают. Подачу испытательного напряжения необходимо проводить плавно или равномерно ступенями, не превышающими 10 % от значения испытательного напряжения, начиная с 200 V.

Изоляцию необходимо выдерживать под испытательным напряжением в течение 1 мин.

Результаты проверки считают удовлетворительными, если во время испытаний не произошло пробоя или поверхностного перекрытия изоляции.

По результатам определения делают отметку в протоколе (приложение А).

  • 3.4 Определение электрической прочности изоляции высоковольтного делителя напряжения ДИВ.

    • 3.4.1 Определение электрической прочности изоляции высоковольтного делителя напряжения необходимо проводить при помощи аппарата АИИ-70 в следующей последовательности:

  • 1) соединяют вывод защитного заземления « "Х" » высоковольтного делителя с заземленным выводом аппарата АИИ-70.

Подсоединяют высоковольтный вывод делителя к высоковольтному выходу аппарата АИИ-70;

  • 2) включают аппарат АИИ-70 в соответствии с его инструкцией по эксплуатации. Устанавливают на выходе аппарата напряжение переменного тока частотой 50 Hz, действующее значение которого равно 30 kV. Напряжение необходимо контролировать по показаниям вольтметра аппарата;

  • 3) плавно или равномерно ступенями за время 5-10 с увеличивают напряжение на выходе аппарата АИИ-70 до значения испытательного напряжения 45 kV и поддерживают его в течение 1 мин;

  • 4) наличие или отсутствие в процессе испытания пробоя или перекрытия изоляции необходимо определить визуально или по звуку разрядов, или по показаниям приборов. Появление «короны» или шума при испытании не является признаком неудовлетворительных результатов испытания;

  • 5) уменьшают плавно напряжение на выходе аппарата АИИ-70 до нуля, выключают аппарат;

  • 6) необход имо убедиться на основании показаний вольтметра в отсутствии напряжения на входе высоковольтного делителя, отсоединяют его от выхода аппарата АИИ-70, при этом необходимо принять меры по обеспечению безопасности в соответствии с инструкцией по эксплуатации аппарата.

    Лист

    №докум.

    Подп.

    Дата

    Tr2.710.016 МП

    Лист

    13

Результаты испытаний считают удовлетворительными, если во время испытаний не произошло пробоя или перекрытия изоляции высоковольтного делителя.

По результатам определения делают отметку в протоколе (приложение А).

  • 3.5 Определение метрологических характеристик

    • 3.5.1 Основная погрешность измерения напряжения постоянного тока определяется методом сравнения с многозначной мерой.

Контроль того, что основная погрешность вольтметра не превышает пределов допускаемых значений погрешности, указанных в таблице 2 для положительной и отрицательной полярностей напряжений в проверяемых точках No, проводят по приведенной ниже методике:

  • 1) подготавливают поверяемый вольтметр к работе, прогревают его в течение 15 мин., собирают схему измерений в соответствии с рисунком 5;

  • 2) устанавливают напряжение прибора В1-12, равное номинальному значению напряжения в данной поверяемой точке No, указанной в таблице 2;

  • 3) проводят отсчет показаний UB поверяемого вольтметра;

  • 4) проводят поверку вольтметра на всех пределах измерения во всех поверяемых точках, указанных в таблице 2.

    Инв.№подл Прдписьидата Взаминв, № Инв,№дубл. Подпись и дата, ЖШ 1м m___

В - поверяемый вольтметр

Рисунок 5 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения напряжения постоянного тока

Изм

Лист

№докум.

Поди.

Дата

:

Tr2.710.016 МП

Инв.№подл__Подпись и дата__Взам инв. № Инв.№ дубл.    Подпись и дата,

JHHU 1с/ I I I

Таблица 2

Предел измерения

Поверяемая точка No, V

Предел допускаемой основной погрешности дэ, V

Значение допуска контроля Y-aa,V

Пределы изменения показаний поверяемого вольтметра

Полярность входного напряжения

No-уДд

No+уДЭ

200 mV

00,07 mV

±0,04 mV

±0,04 mV

00,03

00,11

Положительная я отрицательная

02,00 mV

±0,04 mV

±0,04 mV

01,96

02,04

Положительная

50,00 mV

±0,06 mV

±0,06 mV

49,94

50,06

и

100,00 mV

±0,07 mV

±0,07 mV

99,93

100,07

Положительная и отрицательная

150,00 mV

±0,08 mV

±0,08 mV

149,92

150,08

1оложительная

190,00 mV

±0,10 mV

±0,10 mV

189,90

190,10

Положительная и отрицательная

2V

,2000

±0,0005

±0,0005

,1995

,2005

Положительная и отрицательная

,5000

±0,0006

±0,0006

,4994

,5006 Положительная

1,0000

±0,0007

±0,0007

,9993

1,0007

1оложительная и отрицательная

1,5000

±0,0008

±0,0008

1,4992

1,5008

Положительная

1,9000

±0,0010

±0,0010

1,8990

1,9010

W

20 V

2,000

±0,006

±0,006

1,994

2,006

Положительная

10,000

±0,012

±0,012

9,988

10,012

п

19,000

±0,019

±0,019

18,981

19,019

Положительная и отрицательная

200 V

20,00

±0,06

±0,06

19,94

20,06

Положительная

100,00

±0,12

±0,12

99,88

100,12

11

190,00

±0,19

±0,19

189,81

190,19

Положительная и отрицательная

1000 V

200,0

±0,460

±0,5

199,5

200,5

Положительная

500,0

±0,850

±0,9

499,1

500,9

п

1000,0

±1,500

±1,5

998,5

1001,5

Положительная и отрицательная

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках, указанных в таблице 2, показания UB поверяемого вольтметра удовлетворяют неравенству

No-y-&d<UB<No + y-Ad                  (1)

где No — у • Ад, No + у • ДЭ - значения, указанные в таблице 2.,

Лист

Tr2.710.016 МП

15

Лист

№докум.

Подп.

Дата

  • 3.5.2 Определение основной погрешности измерения напряжения постоянного тока вольтметра с высоковольтным делителем напряжения проводится методом сравнения с мерой по приведенной ниже методике.

Для определения погрешности измерения напряжения постоянного тока вольтметра с высоковольтным делителем сначала контролируют прочность изоляции высоковольтного делителя по методике 3.4. А затем проводят поверку вольтметра с высоковольтным делителем в поверяемых точках 1; 1,5; 1,9 kV - по методике 3.5.2.1, в проверяемых точках 5; 10; 15; 19; 20; 30 kV - по методике 3.5.2.2, вольтметра с высоковольтным делителем и шунтом «К2» - по методике 3.5.2.3, вольтметра с высоковольтным делителем и шунтом «КЗ» - по методике 3.5.2.4;

  • 3.5.2.1 Определение основной погрешности измерения напряжения постоянного тока вольтметра с высоковольтным делителем ДНВ в поверяемых точках 1; 1,5; 1,9 kV проводят в следующей последовательности:

  • 1) соединяют приборы по структурной схеме, приведенной на рисунке 6;

    Инв.№подл     Подпись и дата     Взаминв. № Инв.№дубл.    Подпись и дата,

    шш     ___

    I---------------,

    I                                                                I

Б5-24А - источник постоянного напряжения из комплекта установки УПК-100;

ДНВ - поверяемый высоковольтный делитель;

ДНВ-10А - высоковольтный делитель постоянного напряжения с коэффициентом деления К=1000 из комплекта установки УПК-100;

В - поверяемый вольтметр;

Щ1513 - вольтметр цифровой из комплекта установки УПК-100.

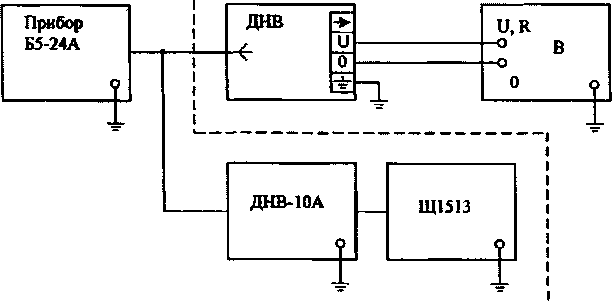

Рисунок 6 - Структурная схема соединений приборов для определения основной погрешности измерения напряжения постоянного тока вольтметра с высоковольтным делителем до2кУ

Лист

Тг2.710.016 МП

•'л/

Изм

Лист

№докум.

Подл.

Дата

16

Инв.№подл Подпись и дата Взаминв. № Инв.№дубл. Подпись и дата, № С.ШЯт I I I

  • 2) устанавливают коэффициент деления делителя ДНВ-10А равным 1000;

  • 3) устанавливают предел измерения вольтметра Щ1513 равным 3 V;

  • 4) для каждой из проверяемых точек 1; 1,5; 1,9 kV устанавливают напряжение источника постоянного напряжения Б5-24А, равное значению напряжения в проверяемой точке с точностью ±100 V;

  • 5) по истечении 2-3 мин. проводят отсчет показаний Uj вольтметра Щ1513 и показания U2 поверяемого вольтметра;

  • 6) определяют погрешность измерения напряжения постоянного тока вольтметра с высоковольтным делителем ДНВ в процентах по формуле

с _ 1000^2-ЦгКдНВ-1ОА

О           ГТ IS               9

«1'^ДНВ-1ОА

где 6 - погрешность измерения напряжения постоянного тока вольтметра с высоковольтным делителем ДНВ;

Кднв-ЮА - коэффициент деления делителя ДНВ-10А;

Ц - показание вольтметра Щ1513;

U2 - показание поверяемого вольтметра.

  • 3.5.2.2 Определение основной погрешности измерения напряжения постоянного тока свыше 2 kV проводят в следующей последовательности:

  • 1) соединяют приборы по структурной схеме, приведенной на рисунке 7.

Примечание - При сборке схемы соединений приборов, приведенной на рисунке 7, руководствуются указаниями, приведенными в инструкции по эксплуатации установки УПК-100 и ее составных частей.

Любые изменения схемы измерений (переключение пределов, подключение элементов схемы, приборов и т.п.) необходимо проводить только после того, как будет полностью отключено выходное напряжение источника высокого напряжения ИВН-100 и будут приняты меры по обеспечению безопасности в соответствии с указаниями, приведенными в инструкциях по эксплуатации установки УПК-100 и ее составных частей.

Проверяют надежность заземления всех элементов схемы соединений приборов. Заземление проверяют визуально и при помощи комбинированного прибора Ц4315 из комплекта установки УПК-100;

  • 2) подготавливают установку УПК-100 к работе в соответствии с инструкцией по эксплуатации установки. Включают установку УПК-100 и вольтметр Щ1513 в сеть и прогревают их в течение 1 мин.;

  • 3) устанавливают коэффициент деления делителя ДНВ-100 равным

юооо;

Лист

Tr2.710.016 МП

17

Лист

№докум.

Подп.

Дата

  • 4) устанавливают напряжение установки УПК-100 для каждой из проверяемых точек 5; 10; 19; 20 kV, равное значению напряжения в проверяемой точке с Точностью ±0,5 kV;

  • 5) в проверяемой точке 30 kV устанавливают напряжение установки УПК-100 в пределах 29-30 kV;

  • 6) по истечении 2-3 Мин. проверяют отсчет показания Uj вольтметра 1Ц1513 и показания U2 поверяемого вольтметра;

    дав

    -► и 0

    1

    1

    U,R

    1

    о    В

    ч

    1

    ——£.

    1

    1

Инв,№подл__Подпись и дата__Взам инв. Ns Инв.№ дубл. Подпись и дата,

ШШ ~bJ _____ I

ИВН-100 - источник высокого напряжения из комплекта установки УПК-100;

ДИВ - проверяемый высоковольтный делитель;

ДНВ-100 - высоковольтный делитель постоянного напряжения из комплекта установки УПК-100;

В - поверяемый вольтметр;

Щ1513 - вольтметр цифровой из комплекта установки УПК-100.

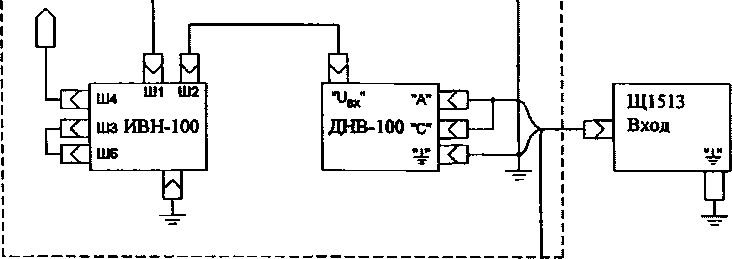

Рисунок 7 - Структурная схема соединений приборов для определения основной погрешности измерения напряжения постоянного тока вольтметров с высоковольтным делителем в поверяемых точках свыше 2 kV

С >

- ...

* -

Лист

Тг2.710.016 МП

18

Изм

Лист

№докум.

Подл.

Дата

  • 7) определяют погрешность измерений напряжения постоянного тока вольтметра с высоковольтным делителем в процентах по формуле

g — 1ООО1/2~^1'УдНВ-1ОО

УгКднв-юо ’                           k }

где 8 - погрешность измерений напряжения постоянного тока вольтметра с высоковольтным делителем;

Кднв-ioo - коэффициент деления делителя ДНВ-100 установки УПК-100 равный 10000;

U] - показание вольтметра Щ1513;

U2 - показание поверяемого вольтметра.

Результаты поверки считают удовлетворительными, если погрешность, вычисленная по формуле (2) или (3) в данной проверяемой точке, определяемой показанием U] вольтметра Щ1513, не превышает значений погрешности, вычисленной для данной проверяемой точки по формуле (4):

± [о,4 + 0,04 - 1)];                     (4)

где Uk — конечное значение установленного предела измерений вольтметров (200 mV, 2,20,200 V);

u=o,ooi Цднв;

где иднв - значение измеряемого напряжения на входе высоковольтного делителя напряжения ДНВ.

  • 3.5.3 Определение основной погрешности измерения напряжения постоянного тока вольтметра с высоковольтным делителем напряжения и шунтом «К2» проводится по методике 3.5.3.1, вольтметра с высоковольтным делителем и шунтом «КЗ» - по методике 3.5.3.2.

    • 3.5.3.1 Определение основной погрешности измерения напряжения постоянного тока вольтметра с высоковольтным делителем напряжения и шунтом «К2» проводится в проверяемых точках 4; 30 kV в следующей последовательности:

  • 1) соединяют приборы по структурной схеме, приведенной на рисунке 7, при этом подключают к гнездам «U, К» и «0» поверяемого вольтметра шунт «К2» согласно гравировке «и» и «0» на его корпусе, затем подключают выход

высоковольтного делителя ко входу шунта; необходимо соблюдать меры предосторожности, указанные в 3.5.2.2;

  • 2) устанавливают коэффициент деления делителя ДНВ-100, равный 10000;

    Изм

    Тг2.710.016 Mli

    Лист

    19

    Лист

    №докум.

    Подп.

    Дата

    а

  • 3) устанавливают предел измерения вольтметра Щ1513 3V;

  • 4) устанавливают предел измерения поверяемого вольтметра 2 V в проверяемой точке 4 kV и предел 20 V в проверяемой точке 30 kV;

  • 5) устанавливают выходное напряжение установки УПК-100 в проверяемой точке 4 kV в пределах 3,5 - 4 kV, в проверяемой точке 30 kV - пределах 29 - 30 kV;

  • 6) по истечении 2-3 мин. проводят отсчет показаний Uj поверяемого вольтметра и показания U2 вольтметра Щ1513;

  • 7) определяют погрешность измерений напряжения постоянного тока вольтметра с высоковольтным делителем и шунтом «К2» по формуле

2°00^1"^2‘^ДНВ-100 а 1QQ ^2-Кднв-юо

(5)

где 5] - погрешность измерения напряжения постоянного тока вольтметра с высоковольтным делителем и шунтом «К2»;

Uj - показание поверяемого вольтметра;

U2 - показание вольтметра 1Ц1513;

Кднв-ioo - коэффициент деления делителя ДНВ-100 равный 10000.

Инв.Мподл__Подпись и дата__Взам инв, №   Инв.№ дубл.    Подпись и дата,

Ц.Я.й.1 I I _

Результаты поверки считаются удовлетворительными, если погрешность, вычисленная по формуле (5) в данной проверяемой точке, определяемой показанием вольтметра Щ1513, не превышает значения погрешности, вычисленной для данной проверяемой точки по формуле (6);

+ ^0,4 + 0,04 (~ - 1)];                      (6)

где Uk - конечное значение установленного предела измерений вольтметров (200 mV, 2,20,200 V);

Umi”0,0005UflHB;

где Ццнв - значение измеряемого напряжения на входе высоковольтного делителя напряжения ДНВ.

  • 3.5.3.2 Определение основной погрешности измерения напряжения постоянного тока вольтметра с высоковольтным делителем напряжения и шунтом «КЗ» проводят в проверяемых точках 10 и 30 kV в следующей последовательности:

  • 1) соединяют приборы по структурной схеме, приведенной на рисунке 7, при этом подключают к гнездам «U, R» и «0» поверяемого вольтметра шунт «КЗ» согласно гравировке «U» и «0» на его корпусе, затем подключают выход высоковольтного делителя к входу шунта;

необходимо соблюдать меры предосторожности, указанныев 3.5.2.2;

Лист

№докум.

Поди.

Дата

Тг2.710.016 МП

Лист

20

  • 2) устанавливают коэффициент деления делителя ДНВ-100, равный 10000;

  • 3) устанавливают предел измерения вольтметра Щ1513 3 V;

  • 4) устанавливают предел измерения поверяемого вольтметра 2 V в проверяемой точке 10 kV и 20 V в проверяемой точке 30 kV;

  • 5) устанавливают выходное напряжение установки УПК-100 в проверяемой точке 10 kV в пределах 9-10 kV, в проверяемой точке 30 kV - в пределах 29 - 30 kV;

  • 6) по истечении 2-3 мин. проводят отсчет показаний Ц поверяемого вольтметра и показания U2 вольтметра Щ1513;

  • 7) определяют погрешность измерений напряжения постоянного тока вольтметра с высоковольтным делителем и шунтом «КЗ» по формуле

    g 5000171-П2-Кднв-too * -£QQ

    1^2'КДНВ-1ОО

    (7)

Инв.№подл__Подпись и дата__Взам инв. №   Инв.№ дубл.    Подпись и дата,

U AS.W I I I

где 5> - погрешность измерения постоянного напряжения вольтметра с высоковольтным делителем и шунтом «КЗ»;

Uj - показание поверяемого вольтметра;

U2 - показание вольтметра Щ1513;

Кднв-юо - коэффициент деления делителя ДНВ-100 равный 10000.

Результаты поверки считают удовлетворительными, если погрешность, вычисленная по формуле (7) в данной поверяемой точке, определяемой показанием вольтметра Щ1513, не превышает значения погрешности, вычисленной для данной проверяемой точки по формуле (8).

±[0,4 + 0,04(^-1)],                        (8)

где Uk - конечное значение установленного предела измерений вольтметров (200 mV, 2,20,200 V);

Ui in=(h0002Uпик,

где Чдив - значение измеряемого напряжения на входе высоковольтного делителя напряжения ДНВ.

  • 3.5.4 Основную погрешность измерения среднеквадратического значения напряжения переменного тока определяют методом сравнения с многозначной мерой.

    • 3.5.4.1 Определение основной погрешности измерения среднеквадратического значения напряжения переменного тока синусоидальной формы проводят в следующей последовательности:                        у''- - ? : ~ J

      /•'с"

      Лист

      Тг2.710.016 МП

      21

      Лист

      №докум.

      Подп.

      Дата

  • 1) собирают схему измерений в соответствии с рисунком 8. При определении погрешности измерения переменного напряжения в точках, превышающих 100 V, приборы соединяют по структурной схеме, приведенной на рисунке 9;

    Прибор

    С

    < к *

    О UR

    0

    В

    В1-9

    ° 0     о

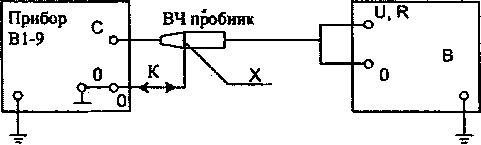

К - кабель из комплекта прибора В1-9;

В - проверяемый вольтметр

Инв.Ыаподл Пддпись и дата Взам инв. № Инв.№ дубл. Подпись и дата,

Рисунок 8 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения напряжения переменного тока синусоидальной формы до 100V

В - поверяемый вольтметр.

Рисунок 9 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения напряжения переменного тока синусоидальной формы свыше 100 V

  • 2) для данной поверяемой точки No устанавливают напряжение и частоту выходного сигнала прибора В1-9 или прибора В1-9 с блоком Я1В-22 в соответствии с таблицей 3;

  • 3) после установления параметров напряжения прибора В1-9 или прибора В1-9 с блоком Я1В-22 проводят отсчет показаний поверяемого вольтметра;

  • 4) поверку вольтметра проводят во всех поверяемых точках, указанных в таблице 3.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках и на всех частотах входных сигналов показания UB поверяемого вольтметра удовлетворяют неравенству

Изм

Лист

№докум.

Поди.

Дата

Лист

22

(9)

где No — у • АЗ, No + у • Дд - значения,'указанные в таблице 3.

Инв.№подл__ГЬдпись и дата__Взам инв. Na Инв,№ дубл. Подпись и дата,

ШМ Jt 40 ЗА,________

Таблица 3

Предел измерения, V

НОМИ-А. нальное показание в поверяемой точке No, V

Частота выходного сигнала прибора В1-9

Предел допускаемой основной погрешности да единиц младшего разряда

Значение допуска контроля у-да, единиц младшего разряда

Допускаемые пределы изменения показаний поверяемого вольтметра

No-r-ДЭ

No + у -Ад

200 mV

02,00

20 Hz

22

20

01,80

02,20

'.*• ■

40 Hz

21

19

01,81

02,19

10 kHz

21

21

01,79

02,21

20 kHz

22

20

01,80

02,20

50 kHz

40

38

01,62

02,38

100 kHz

99

99

01,01

02,99

50,00 mV

20 Hz

65

60

49,40

50,60

40 Hz

45

40

49,60

50,40

10kHz

45

45

49,55

50,45

20 kHz

65

62

49,38

50,62

50 kHz

272

272

47,28

52,72

100 kHz

560

560

44,40

55,60

100,00

20 Hz

110

103

98,97

101,03

mV

40 Hz

70

63

99,37

100,63

л

10 kHz

70

70

99,30

100,70

А;

20 kHz

110

106

98,94

101,06

50 kHz

515

515

94,85

105,15

100 kHz

1040

1040

89,60

110,40

150,00

20 Hz

155

146

148,54

151,46

mV

40 Hz

95

85

149,15

150,85

10 kHz

95

95

149,05

150,95

20 kHz

155

148

148,52

151,48

50 kHz

757

757

142,43

157,57

100 kHz

1520

1520

134,80

165,20

180,00

20 Hz

182

171

178,29

181,71

mV

40 Hz

110

99

179,01

180,99

10 kHz

110

110

178,90

181,10

20 kHz

182

174

178,26

181,74

50 kHz

903

903

170,97

189,03

л

100 kHz

1808

1808

161s92

198,08

А    ■     ■'■'/  '

Лист

Tr2.710.016 МП

по

Изм

Лист

Ыцдокум.

Подл.

Дата

Инв.№подл      Подпись и дета      Взам инв. № Инв.№ дубл. Подпись и дата,

jSHuUKii.fr I I I

Продолжение таблицы 3

Предел измерения, V

Номинальное показание в поверяемой^ точке No, V

Частота выходного сигнала прибора В1-9

Предел допускаемой основной погрешности да единиц младшего разряда

Значение допуска контроля y-дэ, единиц младшего разряда

Допускаемые пределы изменения показаний поверяемого вольтметра

No-y-ДЭ

No + уДЭ

2

,2000

20 Hz

38

36

,1964

,2036

40 Hz

30

28

,1972

,2028

10 kHz

30

30

,1970

,2030

20 kHz

38

38

,1962

,2038

50 kHz

127

127

,1873

,2127

100 kHz

272

272

,1728

,2272

,5000

20 Hz

65

63

,4937

,5063

40 Hz

45

42

,4958

,5042

10 kHz

45

45

,4955

,5045

20 kHz

65

65

,4935

,5065

50 kHz

272

272

,4728

,5272

100 kHz

560

560

,4440

,5560

1,0000

20 Hz

110

106

,9894

1,0106

40 Hz

70

66

,9934

1,0066

10 kHz

70

70

,9930

1,0070

20 kHz

110

110

,9890

1,0110

50 kHz

515

515

,9485

1,0515

100 kHz

1040

1040

,8960

1,1040

1,5000

20 Hz

155

146

1,4854

1,5146

40 Hz

95

85

1,4915

1,5085

10 kHz

95

95

1,4905

1,5095

20 kHz

155

150

1,4850

1,5150

50 kHz

757

757

1,4243

1,5757

100 kHz

1520

1520

1,3480

1,6520

1,8000

20 Hz

182

171

1,7829

1,8171

40 Hz

110

98

1,7902

1,8098

10 kHz

110

110

1,7890

1,8110

20 kHz

182

174

1,7826

1,8174

50 kHz

903

903

1,7097

1,8903

100 kHz

1808

1808

1,6192

1,9808

Г J' ■                     -

ЛИСТ

Тг2.710.016 МП

24

Лист

№докум.

Подл.

Дата

Инв.Мподл__Црдпись и дата__Взам инв. Na Инв.№ дубл.    Подпись и дата,

жш Л тлъ___

Продолжение таблицы 3

Предел измерения, V

Номинальное показание в поверяемой точке No, V

Частота выходного сигнала прибора В1-9

Предел допускаемой основной погрешности да единиц младшего разряда

Значение допуска контроля г да, единиц младшего разряда

Допускаемые пределы изменения показаний поверяемого вольтметра

No-Y-Aa

No + у • да

20

2,000

20 Hz

38

37

1,963

2,037

40 Hz

30

29

1,971

2,029

10 kHz

30

30

1,970

2,030

20 kHz

38

38

1,962

2,038

50 kHz

127

127

1,873

2,127

100 kHz

272

272

1,728

2,272

10,000

20 Hz

110

107

9,893

10,107

40 Hz

70

66

9,934

10,066

10 kHz

70

70

9,930

10,070

20 kHz

110

110

9,890

10,110

50 kHz

515

515

9,485

10,515

100 kHz

1040

1040

8,960

11,040

18,000

20 Hz

182

172

17,828

18,172

40 Hz

110

101

17,899

18,101

10 kHz

110

110

17,890.

18,110

20 kHz

182

171

17,829

18,171

50 kHz

903

903

17,097

18,903

100 kHz

1808

1808

16,192

19,808

200

20,00

20 Hz

38

37

19,63

20,37

40 Hz

30

29

19,71

20,29

10 kHz

30

30

19,70

20,30

20 kHz

38

37

19,63

20,37

50 kHz

127

127

18,73

21,27

100 kHz

272

272

17,28

22,72

100,00

20 Hz

110

106

98,94

101,06

40 Hz

70

66

99,34

100,66

10 kHz

70

70

99,30

100,70

20 kHz

110

106

98,94

101,06

50 kHz

515

515

94,85

105,15

100 kHz

1040

1040

89,60

110,40

г. v.. /

Лист

Тг2.710.016 МП

25

Лист

№докум.

Подп.

Дата

Продолжение таблицы 3

Предел измерения, V

Номинальное показание в поверяемой точке No, V

Частота выходного сигнала прибора В1-9

Предел допускаемой основной погрешности да единиц младшего разряда

Значение допуска контроля г-да, единиц младшего разряда

Допускаемые пределы изменения показаний поверяемого вольтметра

No-Y-да

n0 + у - да

200

180,00

20 Hz

182

171

178,29

181,71

40 Hz

110

99

179,01

180,99

10 kHz

110

95

179,05

180,95

20 kHz

182

171

178,29

181,71

50 kHz

903

903

170,97

189,03

100 kHz

1808

1808

161,92

198,08

500

200,0

20 Hz

38

37

196,3

203,7

40 Hz

30

29

197,1

202,9

500 Hz

30

29

197,1

202,9

1 kHz

30

29

197,1

202,9

5kHz

38

37

196,3

203,7

500,0

20 Hz

65

63

493,7

506,3

40 Hz

45

42

495,8

504,2

500 Hz

45

42

495,8

504,2

1 kHz

45

42

495,8

504,2

5kHz

65

63

493,7

506,3

Инв.№подл      Подпись и дата      Взам инв. Ns Инв.№ дубл. Подпись и дата,

диш I гЛ I__

3.5.4.2 Основную погрешность измерения переменного среднеквадратического значения напряжения переменного тока произвольной формы с коэффициентом амплитуды < 3 определяют следующим образом:

  • 1) соединяют приборы по структурной схеме, приведенной на рисунке 10;

  • 2) устанавливают на вольтметре режим измерения постоянного напряжения на диапазоне измерения с конечным значением Ик 20 V;

  • 3) устанавливают на генераторе Г5-75 режим постоянного тока, поляр-

б) нажимают кнопку «    » и наблюдают включение свето-

ность положительная, для чего:

а) нажимают кнопку ПОЛЕ и наблюдают над ней включение светодиода;

диода «

Изм

Лист

№докум.

Подл.

Дата

Инв.№подл /Подпись и дата Взам инв. № Инв,№ дубл. Подпись и дата.

в) нажимают кнопку «---» и наблюдают включение све

тодиода « _ _ -Z»;

г) нажимают кнопку «▼!»;

д) нажимают кнопку ПОЛЕ, должен включиться светодиод под этой кнопкой;

е) устанавливают при помощи кнопок «1» - «9» генератора Г5-75 напряжение (3,333^0,002) V, контролируя его по индикатору проверяемых вольтметров. Записывают показания проверяемых вольтметров U>;

  • 4) устанавливают на генераторе Г5-75 режим импульсного тока нажатием кнопки ПО ЛЕ и наблюдают включение светодиода над этой кнопкой, после чего нажимают кнопку СБРОС;

  • 5) устанавливают на табло генератора Г5-75 периодическую последовательность импульсов с периодом следования 24000 цз, длительностью 2400 jis, что соответствует коэффициенту амплитуды напряжения ка=3;

  • 6) устанавливают на вольтметрах режим измерения переменного напряжения на диапазоне измерения с конечным значением Uk 2 V;

  • 7) измеряют частотомером 43-63 период Т и длительность т импульсов, для чего устанавливают на частотомере переключатель МЕТКИ ВРЕМЕНИ в положение «10-7», переключатель ВРЕМЯ СЧЕТА в положение «10°», записывают показания частотомера;

  • 8) отсоединяют частотомер и записывают показания проверяемых вольтметров U2;

  • 9) определяют среднее квадратическое значение переменной составляющей напряжения на входе вольтметров по формуле

Uck3=U, •             ,                        (i°)

где Uck3 — среднее квадратическое значение переменной составляющей напряжения;

Ui - показания вольтметров в режиме измерения постоянного напряжения;

т — длительность импульсов;

Т - период импульсов.

Результаты поверки считают удовлетворительными, если показания вольтметров U2 отличаются от рассчитанного по формуле (10) значения искз не более, чем на 0,0176 V (с учетом 20  % производственно

эксплуатационного запаса).

Лист

№докум.

Подл.

Дата

Лист

27

Инв.№подл | Подпись и дата Взам инв. № Инв.№ дубл. Подпись и дата.

Г5-75 - генератор импульсов точной амплитуды;

БВ - выносной блок к генератору Г5-75;

Н — нагрузка 50 Ом из комплекта генератора Г5-75;

XI - тройник низкочастотный из комплекта генератора Г5-75; К1 — кабель 4.850.192-06 из комплекта генератора Г5-75;

43-63 - частотомер электронно-счетный 43-63;

К — кабель из комплекта частотомера 43-63;

         К-4 - кабель измерительный;

В - проверяемый вольтметр

_        Рисунок 10 - Структурная схема соединения приборов д ля проверки основной погрешности измерения напряжения переменного тока произвольной формы с коэффициентом амплитуды кц < 3

£

г»

&

э

' Изм

Лист

№докум.

Подл.

Дата

Tr2.710.016 МП

Лист

28

  • 3.5.5 Основную погрешность измерения среднеквадратического значения напряжения переменного тока вольтметра с делителем переменного напряжения определяют методом сравнения с многозначной мерой в следующей последовательности:

  • 1) соединяют приборы по структурной схеме, приведенной на рисунке 11;

  • 2) устанавливают для данной поверяемой точки No напряжение и частоту выходного напряжения прибора В1-9 с блоком усиления Я1В-22 в соответствии с таблицей 4;

  • 3) после установления параметров напряжения прибора В1-9 с блоком Я1В-22 проводят отсчет показаний UB поверяемого вольтметра;

  • 4) проводят поверку вольтметра с делителем переменного напряжения во всех поверяемых точках и на всех частотах, указанных в таблице 4.

    Инв.Мподп Подпись и дата Взаминв. № Инв.№дубл. Подпись и дата,

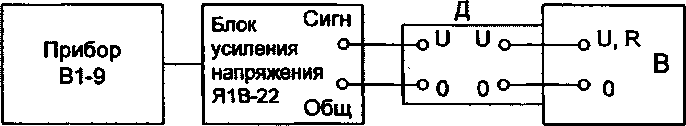

    Д - делитель переменного напряжения ДПН;

    В - поверяемый вольтметр.

    Рисунок 11 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения напряжения переменного тока вольтметра с делителем переменного напряжения

    7

    Изм

    Лист

    №докум.

    Подл.

    Дата

    \ А »’ ‘ t -

    Tr2.710.016 МП

    Йист

    29

Таблица 4

Предел измерения вольтметра, V

Поверяемая точка No, kV

Частота выходного сигнала прибора В1-9 с блоком Я1В-22

Предел допускаемой бсновной погрешности, единиц младшего разряда

Допускаемые пределы изменения показаний вольтметра

Nq-ДЭ

N0+Aa

2

0,5

20 Hz

65

,4935

,5065

40 Hz

45

,4955

,5045

500 Hz

45

,4955

,5045

1 kHz

45

,4955

,5045

0,75

20 Hz

87

,7413

,7587

40Hz

57

,7443

,7557

500 Hz

57

,7443

,7557

1 kHz

57

,7443

,7557

1,0

20 Hz

110

,9890

1,0110

40 Hz

70

,9930

1,0070

500 Hz

70

,9930

1,0070

1 kHz

70

,9930

1,0070

Инв.№подл__Подпись и дата__Взам инв. № Инв.№ дубл. Подпись и дата,

Шни TW___ I

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках показания UB поверяемых вольтметров удовлетворяют неравенству

No ~ Д9 < NB < No + АЗ,                      (11)

где No — Да, No + Да - значения, указанные в таблице 4.

3.5.6. Основную погрешность измерения среднеквадратического значения напряжения переменного тока синусоидальной формы вольтметра с высокочастотным пробником определяют методом сравнения с многозначной ме

рой в следующей последовательности:

  • 1) соединяют приборы по структурной схеме, приведенной на рисунке 12 для поверяемых точек на частотах 50, 100 kHz или на рисунке 13 для поверяемых точек на частотах свыше 100 kHz;

  • 2) устанавливают на поверяемом вольтметре режим измерения постоянного напряжения;

  • 3) устанавливают для данной поверяемой точки выходное напряжение UB прибора В1-9 или В1-15, значение и частота которого указана в таблице 5;

  • 4) проводят отсчет показаний Ub вольтметра с ВЧ пробником.

    Изм

    Лист

    Мздокум.

    Подл.

    Дата

    Tr2.710.016 МП

X - хомутик из комплекта поверяемого вольтметра;

К * кабель КЗ из комплекта поверяемого вольтметра;

В - поверяемый вольтметр

Инв.Мподл__Подпись и дата__Взам инв. № Инв.№ дубл. Подпись и дата,

4Нци

Рисунок 12 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения напряжения переменного тока вольтметра с ВЧ пробником на частотах 50,100 kHz

П ВЧ пробник

Д - делитель напряжения ВЧ из комплекта прибора В1 -15;

П - переходная втулка из комплекта прибора В1-15;

В - поверяемый вольтметр.

Рисунок 13 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения напряжения переменного тока вольтметра с ВЧ пробником на частотах свыше 100 kHz

? - ЗЕ

Шет

Tr2.710.016 МП •

1|Г

"31

Изм

Лист

№докум.

Подп.

Дата

1,-

Инв.Мподл__Подпись и дата__Взам инв. № Инв,№ дубл. Подпись и дата.

_

Таблица 5

Номинальное значение напряжения Uo в поверяемой точке, V

Частота напряжения переменного тока в поверяемой точке

Предел допускаемой основной погрешности измерения вольтметра с высокочастотным пробником д а , V

Допускаемые показания вольтметра, V

ио-да

ио+да

0,1

50 kHz

0,0994

00,60 mV

199.40 mV

0,5

0,1370

,3630

,6370

1,0

0,1840

,8160

1,1840

5,0

0,5600

4,440

5,560

10,0

1,0300

8,970

11,030

0,1

100 kHz

0,0994

00,60 mV

199,40 mV

0,5

0,1370

,3630

,6370

1,0

0,1840

,8180

1,1840

5,0

0,5600

4,440

5,560

10,0

1,0300

8,970

11,030

0,1

30 MHz

0,0994

00,60 mV

199,40 mV

0,3

0,1182

181,80 mV

,4182

1,0

0,1840

,8160

1,1840

3,0

0,3720

2,628

3,372

0,1

50 MHz

0,0994

00,60 mV

199,40 mV

0,3

0,1182

181,80 mV

,4182

1,0

0,1840

,8160

1,1840

3,0

0,3720

2,628

3,372

0,1

100 MHz

0,0970

03,00 mV

197,00 mV

0,3

0,1110

189,00 mV

,4110

1,0

0,1600

,8400

1,1600

3,0

0,300

2,700

3,300

0,1

150 MHz

0,0970

03,00 mV

197,00 mV

0,3

0,1110

189,00 mV

,4110

1,0

0,1600

,8400

1,1600

3,0

0,300

2,700

3,300

0,1

300 MHz

0,0970

03,00 mV

197,00 mV

0,3

0,1110

189,00

,4110

1,0

0,160

,8400

1,1600

3,0

0,300

2,700

3,300

0,1

600MHz

0,0780

22,00 mV

178,00 mV

0,3

0,1140

186,00 mV

,4140

1,0

0,2400

,7600

1,2400

3,0

0,600

2,400

3,600

Лист

Tr2.710.016 МП

32

Лист

№докум,

Поди.

Дата

таблицы 5

Номинальное значение напряжения Uo в поверяемой точке, V

Частота напряжения переменного тока в поверяемой точке

Предел допускаемой основной погрешности измерения вольтметра с высокочастотным пробником д а , V

Допускаемые показания вольтметра, V

ио-да

Uo + A5

0,1

700 MHz

0,0780

22,00 mV

178,00 mV

0,3

0,1140

186,00 mV

,4140

1,0

0,2400

,7600

1,2400

3,0

0,6000

2,400

3,600

0,1

800 MHz

0,078

22,00 mV

178,00 mV

0,3

0,1140

186,00 mV

,4140

1,0

0,2400

,7600

1,2400

3,0

0,6000

2,400

3,600

0,1

1000 MHz

0,0880

12,00 mV

188,00 mV

0,3

0,1440

156,00 mV

,4440

1,0

0,3400

,6600

1,3400

3,0

0,9000

2,100

3,900

Результаты поверки считаются удовлетворительными, если показания UB поверяемого вольтметра с ВЧ пробником удовлетворяют неравенству

No — Дд < NB <N0 + Ад,

(12)

S

X

3

X

I с

где No — Дд, No+ Дд - значения, указанные в таблице 5.

3.5.7 Основную погрешность измерения силы постоянного тока определяют методом сравнения с многозначной мерой для токов до 100 mA и методом сравнения с образцовым током, определяемым по падению напряжения на образцовом сопротивлении, для токов свыше 100 mA.

3.5.7.1 Определяют основную погрешность измерения силы постоянного тока до 100 mA, для чего:

  • 1) собирают схему измерений в соответствии с рисунком 14;

£

СТ?

£

та

X

в

X f-JJ

I

I

со

X S

Лист

№докум.

Подл.

Дата

В - поверяемый вольтметр

Рисунок 14 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения силы постоянного тока до 100 mA

  • 2) устанавливают для одной из поверяемых точек No данного предела измерения выходной ток прибора В1-12 в соответствии с таблицей 6;

  • 3) проводят отсчет показаний 1в поверяемого вольтметра;

  • 4) проводят поверку вольтметра во всех поверяемых точках, указанных в таблице 6;

Предел измерения, mA

Поверяемая точка

No, mA

Предел допускаемой основной погрешности да, единиц младшего разряда

Допускаемые пределы изменения показаний поверяемых вольтметров

Полярность входного тока

n0-да

No+да

200 рА

00,05 рА

4

00,01

00,09

Положительная и отрицательная

02,00 рА

4

01,96

02,04

Положительная

20,00 рА

8

19,92

20,08

Положительная и отрицательная

100,00 рА

150,00 рА

22

31

99,78

149,69

100,22

150,31

Положительная

190,00 рА

38

189,62

190,38

Положительная и отрицательная

2

,2000

8

,1992

,2008

Положительная

1,0000

22

,9978

1,0022

tt

1,9000

38

1,8962

1,9038

Положительная и отрицательная

Лист

34

&

■■ /

Инв.№подл__Под 1ись и дата__Взам инв, № Инв.№ дубл. Подпись и дата,

да ИЦ I (\и W.Vh I I I

Изм

Лист

Ыздокум.

Подл.

Дата

----------------Г’Г" Тг2.710.016 МП ;

6

Предел измерения, mA

Поверяемая точка No, mA

Предел допускаемой основной погрешности да, единиц младшего разряда

Допускаемые пределы изменения показаний поверяемых вольтметров

Полярность входного тока

ы0-да

No+A3

20

2,000

10,000

19,000

8

22

38

1,992

9,978

18,962

2,008

10,022

19,038

Положительная

н

Положительная и отрицательная

200

20,00

100,0

8

22

19,92

99,78

20,08

100,22

Положительная

2000

100,0

6

099,4

100,6

Положительная и отрицательная

Инв.№подл Подпись и дата Взам инв. Ns Инв.№ дубл. Подпись и дата, 43 И Н 1(4 4S.05.fh I I I

Р - катушка электрического сопротивления Р321 (10 П - для поверяемой точки 190 mA; 0,1 Q - для поверяемых точек 1000 и 1900 mA);

R1 - резистор ПЭВ-25-10 П ±10%;

R2 - резистор ОМЛТ-2-510 О ±10%;

R3 - резистор СП5-2-1 W-3,3 k Q ±10%;

Cl, С2 - конденсатор K73-16-100V-lpF ± 10%;

В - поверяемый вольтметр.

Рисунок 15 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения силы постоянного тока на пределе 200 mA в поверяемой точке 190 mA и на пределе 2 А в поверяемых точках 1000 и 1900 mA

Таблица 7

Предел измерения

Поверяемая точка No

Номинальное со-про-тивле-ние катушки Р321, И

Показания Ui вольтметра В7-28, V

Предел допускаемой основной погрешности да, единиц младшего разряда

Допускаемые пределы изменения показаний поверяемых вольтметров

Полярность входного тока

No-Aa

No+Aa

200 mA

190,00

10

1,9

38

189,62

190,38

Положительная и отрицательная

2000 mA

1000,0

1900,0

0,1

0,1

0,1

0,19

22

38

997,8

1896,2

1002,2

1903,8

Положительная

Положитель-ная и отрицательная

Лист

36

Лист

№докум.

Подл.

Дата

Tr2.710.016 МП

3.5.8 Основную погрешность измерения силы постоянного тока вольтметра с шунтом «10 А» определяют методом сравнения с образцовым током, установленным по создаваемому им падению напряжения на образцовом сопротивлении в следующей последовательности:

  • 1) собирают схему измерений в соответствии с рисунком 16;

  • 2) устанавливают на поверяемом вольтметре режим измерения постоянного напряжения.

Инв.№подл Прдпись и дата Взаминв. № Инв.Мдубл. Подпись и дата,

л

■у

3.5.7.2 Определяют основную погрешность измерения силы постоянного тока от 100 mA до 2 А, для чего:

  • 1) собирают схему измерений в соответствии с рисунком 15;

  • 2) устанавливают необходимый предел измерения вольтметра В7-46;

  • 3) устанавливают показание вольтметра В7-46, равным значению Uуказанному в таблице 7 для данной поверяемой точки No, изменяя выходное напряжение источника Б5-47 и сопротивление резистора R3;

  • 4) проводят отсчет показаний 1В поверяемого вольтметра для данной поверяемой точки;

  • 5) проводят поверку вольтметра во всех поверяемых точках No, указанных в таблице 7.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках, указанных в таблице 6 и таблице 7, показания поверяемого вольтметра удовлетворяют неравенству

N0-Ad<IB < N0+Ad,

где No — Ld, Nq + Ад - значения, указанные в таблице 6 и таблице 7.

X?'

.Z--J         , ■

/ ' /

(13)

3

1

Изм

Лист

Ыедокум.

Подп.

Дата

Лист

35

Cl, С2 - конденсатор K73-16-100V-1 pF±10%;

R - резистор C5-16T-10W-0.68 £2±5% (3 шт)

или любой резистор 0,13-0,25 £2 мощностью более 30 W;

Р - катушка электрического сопротивления Р310 (0,01 £2);

В - поверяемый вольтметр.

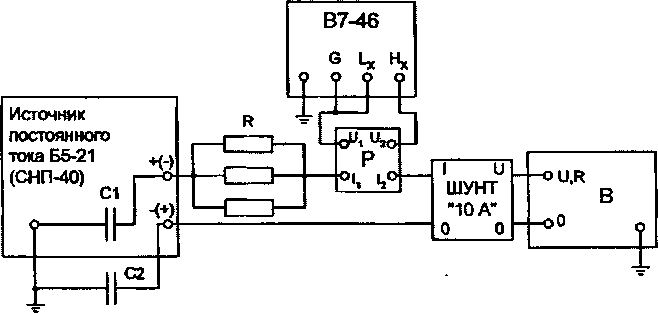

Рисунок 16 - Схема электрическая структурная подключения приборов для определения основной погрешности измерений силы постоянного тока вольтметра с шунтом «10 А»

  • 3) устанавливают для поверяемых точек 2; 5; 10 А ток источника постоянного тока Б5-21 такого значения, чтобы показания вольтметра В7-46 были равны соответственно 20,000; 50,000; 100,000 mV с точностью ± 10 %;

  • 4) определяют действительное значение тока в данной поверяемой точке по формуле:

    ^Д7-«6

(14)

где

UB7-46 ‘ показание вольтметра В7-46 в данной поверяемой точке; Rp310 - сопротивление катушки Р310 равное 0,01 £2;

с g

2

03

X

5) определяют показание UB поверяемого вольтметра с шунтом «10 А» в

f .V /

.UU__-

t л

данной поверяемой точке;

Изм Лист

Мэдокум.

Подп.

Дата

Тг2.710.016 МП

Лист

6) определяют погрешность измерения силы постоянного тока вольтметра с шунтом «10 А» в данной поверяемой точке, в процентах, по формуле

g _ Г

0,01*Пд7—4$

1) • 100,

(15)

где 5 - погрешность измерения силы постоянного тока вольтметра с шунтом «10 А»;

UB7_46 - показание вольтметра В7-46 в данной поверяемой точке;

UB - показание поверяемого вольтметра в данной поверяемой точке;

Rp3]0 - сопротивление катушки Р310, равное 0,01 Q.

|Инв.№подл Подпись и дата Взаминв. № Инв.№дубл. Подпись и дата,

Результаты поверки считаются удовлетворительными, если погрешность измерения силы постоянного тока вольтметра с шунтом «10 А», вычисленная по формуле (15), не превышает погрешности, вычисленной по формуле (16) для данной поверяемой точки, определяемой по формуле (14).

± [0,4 + 0,02    - 1)],                      (16)

где 1к -конечное значение измеряемой вольтметром силы постоянного тока, равное 10 А;

I - значение силы измеряемого постоянного тока на входе, А.

3.5,9. Основная погрешность измерения силы переменного тока вольтметра определяется методом сравнения с мерой в следующей последовательности:

  • 1) собирают схему измерений в соответствии с рисунком 17 или рисунком 18;

Примечание - Перед подключением в схему резисторов С2-29В измеряют их сопротивление вольтметром В7-46. Допускается применять в схеме резисторы, сопротивление которых отклоняется от номинального не более чем на +0,15 %.

  • 2) устанавливают напряжение и частоту выходного сигнала прибора В1-9 (или прибора В1-9 с блоком Я1В-22) в соответствии с таблицей 8. После установления параметров сигнала прибора В1-9 (или прибора В1-9 с блоком Я1В-22) проводят отсчет показания 1в поверяемого вольтметра;

  • 3) проводят поверку вольтметра во всех поверяемых точках на всех частотах, указанных в таблице 8.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках на всех частотах, указанных в таблице 8, показание поверяемого вольтметра удовлетворяет неравенству

Изм

Лист

№докум.

Подл.

Дата

Тг2.710.016 МП

No - Ld < IB < No + ДЭ,

(17)

где No Ad, No + Дд - значения, указанные в таблице 8.

Прибор %

<к > НН

О1

81-8 Выход 1

в

_        о-

? 0

—<---> ------

"°0       <j>

В - поверяемый вольтметр;

- резистор С2-29 В:

С2-29В-0Д25-100 к£2±0,1%-1,0-А - при работе на пределе измерений 200 цА;

С2-29В-0,5-10 кП±0,1%-1,0-А - при работе на пределе измерений 2 mA; К - кабель из комплекта прибора В1-9

Рисунок 17 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения силы переменного тока на пределах измерений 200 рА, 2 mA

Инв.№подл Подписьидата Вза'минв,№ Инв.№дубл. Подпись и дата, Шни М ОЭлЯг. I ........................

В - поверяемый вольтметр;

Rx

два соединенных

С2-29В-2-4,7 кП±0,1%-А

последовательно резистора

Рисунок 18 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения силы переменного тока на пределах измерений 20,200,2000 mA

Лист

№докум.

Подп.

Дата

Тг2.710.016 МП

Лист

39

Таблица 8

Инв.Мподл__Подпись и дата__Вэам ина. Ns Инв.№ дубя.    Подпись и дата,

АЛ6Н6 Н «т I I 1

Предел измерения, mA

Поверяемая точка, No> mA

Значение выходного напряжения прибора В1-9 (блока Я1В-22)

Частота выходного напряжения прибора В1-9

1редел допускаемой основной погрешности дд, единиц младшего разряда

Допускаемые пределы изменения показаний поверяемого вольтметра

Nq-ДЭ

No+ДЭ

200 рА

02,0

0,202

40 Hz

22

01,78

02,22

рА

5kHz

22

01,78

02,22

10 kHz

22

01,78

02,22

15 kHz

24

01,76

02,24

20 kHz

24

01,76

02,24

20,0

2,020

40 Hz

38

19,62

20,38

рА

5kHz

38

19,62

20,38

10 kHz

38

19,62

20,38

15 kHz

58

19,42

20,58

20 kHz

58

19,42

20,58

100,0

10,100

40 Hz

по

98,90

101,10

рА

5kHz

110

98,90

101,10

10 kHz

110

98,90

101,10

15 kHz

210

97,90

102,10

20 kHz

210

97,90

102,10

190,0

19,19

40 Hz

191

188,09

191,91

рА

5kHz

191

188,09

191,91

10 kHz

191

188,09

191,91

15 kHz

381

186,19

193,81

20 kHz

381

186,19

193,81

2

1,900

19,19

40 Hz

191

1,8809

1,9191

5kHz

191

1,8809

1,9191

10 kHz

191

1,8809

1,9191

20 kHz

381

1,8619

1,9381

20

19,00

178,6

40 Hz

191

18,809

19,191

5kHz

191

18,809

19,191

10 kHz

191

18,809

19,191

15 kHz

381

18,619

19,381

20 kHz

381

18,619

19,381

200

20,0

188,0

40 Hz

38

19,62

20,38

5 kHz

38

19,62

20,38

10 kHz

38

19,62

20,38

15 kHz

58

19,42

20,58

20 kHz

58

19,42

20,58

Лист

Ыядокум.

Подл.

Дата

Лист

40

Тг2.710.016 МП

Тродолжение таблицы 8

Предел измерения, mA

Поверяемая точка, No>mA

Значение выходного напряжения прибора В1-9 (блока Я1В-22)

Частота выходйо-гона-пряжения прибора В1-9

Предел допускаемой основной погрешности дэ, единиц младшего разряда

Допускаемые пределы изменения показаний поверяемого вольтметра

N0-Aa

N0+Aa

2000

020

188,0

40 Hz

22

017,8

022,2

500 Hz

22

017,8

022,2

1 kHz

22

017,8

022,2

2kHz

22

017,8

022,2

3.5.10 Основную погрешность измерения электрического сопротивления определяют методом сравнения с мерой в следующей последовательности:

  • 1) собирают схему измерений согласно рисункам 19 - 22 в соответствии с поверяемыми пределами и точками, указанными в таблице 9, при этом вывод кабеля № 2, маркированный символом «U» (красного цвета), подключают к гнезду «О» поверяемого вольтметра, вывод кабеля, маркированный символом «О» - к гнезду «U, R» поверяемого вольтметра;

  • 2) для каждой поверяемой точки устанавливают сопротивление магазина сопротивлений в соответствии с таблицей 9. Проводят отсчет показаний поверяемого вольтметра.

    Инв.Мподл__Подпись и дата__Вэам инв. Na Инв.№ дубл.    Подпись и дата,

    А^чи cJ* А£ШЪ___

    К

    Магазин    7 О"

    ■О U.R

    сопротиалений

    В

    9 М8М    1о

    0          9

    L

К - измерительный кабель К2 из комплекта поверяемого вольтметра; В - поверяемый вольтметр.

Рисунок 19 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения электрического сопротивления на пределах 200 Q; 2, 20 к£1 и на пределе 200 кП в поверяемых точках 20, 50,100 кП

Изм

Лист

№докум.

Подп.

Дата

Tr2.710.016 МП

Лист

41

К - измерительный кабель К2 из комплекта поверяемого вольтметра; В - поверяемый вольтметр.

Рисунок 20 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения электрического сопротивления на пределе 200 kQ в поверяемых точках 150,190 kQ

К - измерительный кабель К2 из комплекта поверяемого вольтметра; В - поверяемый вольтметр.

СО

К - измерительный кабель К2 из комплекта поверяемого вольтметра; В - поверяемый вольтметр.

Рисунок 22 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения электрического сопротивления на пределе 2000 kQ в поверяемых точках 200,500 kQ и на пределе 20 MQ

Лист

42

Рисунок 21 - Схема электрическая структурная подключения приборов для определения основной погрешности измерения электрического сопротивления на пределе 2000 kQ в поверяемых точках 1500 и 1900 kQ

Г* о

■9

Изм

Лист

№докум.

Подл.

Дата

Инв.№подл Подпись и дата Вэаминв, № Инв,№дубл. Подпись и дата, гчК 4~s. o3.Fir___

Таблица 9

Предел измерения,

Ю

Поверяемая точка No,k£l

Образцовая мера

Значение об- ' резцовой меры, £2

Предел допускаемой основной погрешности да, единиц младшего разряда

Допускаемые изменения показаний поверяемого вольтметра

н0-да

No+ДЭ

200 £2

00,10 £2

Р4831

0,1

10

00,00

00,20

02,00 £2

Р4831

2,0

10

01,90

02,10

20,00 £2

Р4831

20

12

19,88

20,12

50,00 £2

Р4831

50

15

49,85

50,15

100,00 £2

Р4831

100

20

99,80

100,20

150,00 £2

Р4831

150

25

149,75

150,25

190,00 £2

Р4831

190

29

189,71

190,29

2

,2000

Р4831

200

12

,1988

,2012

,5000

Р4831

500

15

,4985

',5015

1,0000

Р4831

1000

20

,9980

1,0020

1,5000

Р4831

1500

25

1,4975

1,5025

1,9000

Р4831

1900

29

1,8971

1,9029

20

2,000

Р4831

2000

12

1,988

2,012

5,000

Р4831

5000

15

4,985

5,015

10,000

Р4831

10000

20

9,980

10,020

15,000

Р4831

15000

25

14,975

15,025

19,000

Р4831

19000

29

18,971

19,029

200

20,00

Р4831

20000

12

19,88

20,12

50,00

Р4831

50000

15

49,85

50,15

100,00

Р4831

100000

20

99,80

100,20

150,00

Р4831

50000

Р331

100000

25

149,75

150,25

190,00

Р4831

90000

Р331

100000

29

189,71

190,29

2000

200,0

Р4002

210*

12

198,8

201,2

500,0

Р4002

5 10s

15

498,5

501,5

1500,0

Р4002

5 10s

Р4013

106

25

1497,5

1502,5

1900,0

Р4002

940s

Р4013

10е

29

1897,1

1902,9

20

2,00 М£2

Р4002

2 М£2

28

1,972

2,028

М£2

5,00 М£2

Р4002

5 М£2

40

4,960

5,040

10,00 М£2

Р4002

10 М£2

60

9,940

10,060

15,00 М£2

Р4002

15 М£2

80

14,920

15,080

19,00 М£2

Р4002

19 М£2

96

18,904

19,096

Z'. ■ . • • - -: • А.

Лйст

Tr2.710.016 МП

A Q

Изм

Лист

Ыядокум.

Подл.

Дата

  • 3) проводят поверку вольтметра во всех поверяемых точках No, указанных в таблице 9.

При поверке вольтметра в поверяемых точках на пределе 200 П необходимо учитывать сопротивление измерительного кабеля поверяемого вольтметра, для чего перед измерениями соединяют концы измерительного кабеля и запоминают показание Инач поверяемого вольтметра.

Проводят вычитание значения Инач из показаний Rb в поверяемых точках до 200 £1

Результаты поверки считаются удовлетворительными, если показания Rb (или Rb - Янач) поверяемого вольтметра во всех поверяемых точках, указанных в таблице 9, удовлетворяют неравенству

No - Да < RB < No + Да,                     (18)

где No — Ад, No + Д8 - значения, указанные в таблице 9.

Инв.Мподл__Подпись и дата__Взам инв. № Инв.№ дубл.    Подпись и дата,

ИНН «4W___

4 Оформление результатов поверки

  • 4.1 Результаты поверки заносят в протокол поверки, рекомендуемая форма которого в приложении А.

  • 4.2 Положительные результаты поверки удостоверяются нанесением оттиска поверительного клейма или выдачей свидетельства о поверке установленного образца.

  • 4.3 При отрицательных результатах поверки вольтметры изымаются из обращения и применения, оттиск поверительного клейма гасится, а свидетельство о поверке аннулируется.

Изм

Лист

№докум.

Подп.

Дата

Тг2.710.016 МП

Лист

44

Приложение А

(рекомендуемое) Форма протокола Поверки вольтметра

Протокол №____

поверки вольтметра В7-40/1

Завадской номер вольтметра ______________________________________

Наименование организации, проводившей поверку___________________

Наименование предприятия-владельца вольтметра__________________

Методика поверки_____________________________________________

АЛ Условия поверки:

- температура окружающего воздуха

А.2 Средства поверки

Таблица АЛ

Наименование СИ

Заводской номер

  • - относительная влажность воздуха

  • - атмосферное давление

  • - напряжение питающей сети

Свидетельство о поверке

- частота питающей сети

■л

7

* Изм

Лист

№докум.

Подп.

Дата

А.З Проведение поверки

eJi*

СП

Изм

Лист

№докум.

Подп.

Дата

Tr2.710.016 МП

Лист

46

Таблица А.2

Наименование операций

Номер пункта МП

Заключение о соответствии требованиям МП

Внешний осмотр

3.1

Опробование

3.2

Определение электрической прочности изоляции

3.3

Определение электрической прочности изоляции высоковольтного делителя напряжения ДНВ

3.4

5.

Инв.Ыеподл Подпись и дата Взаминв. № Инв.№дубл. Подпись и дата, 4НШ С$ AS.OSW _______ I

А.4 Определение метрологических характеристик

А.4.1 Определение основной погрешности измерения напряжения по

стоянного тока

Таблица А.З

Предел измерения

Поверяемая точка No, V

Показания поверяемого вольтметра

Пределы изменения показаний поверяемого вольтметра

Полярность входного напряжения

м0—г-да

n0 -да

200 mV

00,07 mV

02,00 mV

50,00 mV 100,00 mV

150,00 mV 190,00 mV

00,03

01,96

49,94

99,93

149,92

189,90

00,11

02,04

50,06 100,07

150,08

190,10

Положительная а отрицательная Положительная

н

Положительная и отрицательная Положительная Положительная и отрицательная

2V

,2000

,5000

1,0000

1,5000

1,9000

,1995

,4994

,9993

1,4992

1,8990

,2005

,5006

1,0007

1,5008

1,9010

Положительная и отрицательная Положительная Положительная и отрицательная Положительная ft

20 V

2,000

10,000

19,000

1,994

9,988

18,981

2,006

10,012

19,019

Положительная

ft

Положительная и отрицательная

200 V

20,00 100,00 190,00

19,94

99,88

189,81

20,06

100,12

190,19

Положительная

н

Положительная р отрицательная

1000 V

200,0 500,0 1000,0

  • 199.5

499,1

  • 998.5

  • 200.5

500,9

  • 1001.5

Положительная

н

Положительная и отрицательная

S& <■■■

/ - ■

Лист

Тг2.710.016 МП

47

Изм

Лист

Ыздокум.

Подп.

Дата

А.4.2 Определение основной погрешности измерения напряжения постоянного тока с высоковольтным делителем напряжения

Таблица А/

Поверяемая точка, kV

Номинальное значение, V

Предельное отклонение, %

Предельное отклонение, V

Измеренное значение, V или %

Заключение о соответствии

1,0

1,0000

±0,44

±0,0044

1,5

1,5000

±0,41

±0,0063

1,9

1,9000

±0,402

±0,0076

5

5,000

±0,52

±0,026

10

10,000

±0,44

±0,044

15

15,000

±0,41

±0,063

19

19,000

±0,402

±0,076

20

20,00

±0,76

±0,15

30

30,00

±0,63

±0,19

А.4.3 Определение основной погрешности измерения напряжения постоянного тока с высоковольтным делителем напряжения и шунтом «К2»

Инв.№подл П&дпись и дата Взам инв. № Инв.№ дубл. Подпись и дата, Я \s.03Mc_____

Таблица А.5

Поверяемая точка, kV

Номинальное значение, V

Предельное отклонение, %

Предельное отклонение, V

Измеренное значение, V или%

Заключение о соответствии

4

2,000

±0,4

±0,016

30

15,000

±0,41

±0,063

А.4.4 Определение основной погрешности измерения напряжения постоянного тока с высоковольтным делителем напряжения и шунтом «КЗ»

Таблица А.6

Поверяемая точка, kV

Номинальное значение, V

Предельное отклонение, %

Предельное отклонение, V

Измеренное значение, V или%

Заключение о соответствии

4

0,8000

±0,46

±0,0037

30

6,000

±0,49

±0,030

Лист

Тг2.710.016 МП

48

Лист

№докум.

Подп.

Дата

Инв.№подл__Иодпись и дата__Взам инв. № Инв,№ дубл. Подпись и дата,

Nr Ш___

А.4.5 Определение основной погрешности измерения среднеквадратического значения напряжения переменного тока синусоидальной формы

Таблица А.7

Предел измерения, V

Номинальное показание в поверяемой точке No, V

Частота выходного сигнала прибора В1-9

Показания поверяемого вольтметра

Допускаемые пределы изменения показаний поверяемого вольтметра

No-Y-да

n0 +у-да

200 mV

02,00 mV

20 Hz

01,80

02,20

40 Hz

01,81

02,19

10 kHz

01,79

02,21

20 kHz

01,80

02,20

50 kHz

01,62

02,38

100 kHz

01,01

02,99

50,00 mV

20 Hz

49,40

50,60

40 Hz

49,60

50,40

10 kHz

-

49,55

50,45

20 kHz

49,38

50,62

50 kHz

47,28

52,72

100 kHz

44,40

55,60

100,00 mV

20 Hz

98,97

101,03

40 Hz

99,37

100,63

10 kHz

99,30

100,70

20 kHz

98,94

101,06

50 kHz

94,85

105,15

100 kHz

89,60

110,40

150,00 mV

20 Hz

148,54

151,46

40 Hz

149,15

150,85

10 kHz

149,05

150,95

20 kHz

148,52

151,48

50 kHz

142,43

157,57

100 kHz

134,80

165,20

180,00 mV

20 Hz

178,29

181,71

40 Hz

179,01

180,99

10kHz

178,90

181,10

20 kHz

178,26

181,74

50 kHz

170,97

189,03

100 kHz

161,92

198,08

2

,2000

20 Hz

,1964

,2036

40 Hz

,1972

,2028

10 kHz

Д970

,2030

1

20 kHz

,1962'.

,2038

'       ....... ""                        к     ". '—-Т—

Лист

Тг2.710.016 МП

49

Изм

Лист

№докум.

Подл.

Дата

Инв.№подл J Додпись и дата Взам инв. № Инв.№ дубл. Подпись и дата.

St

\>Ь_

С-

Продолжение таблицы А.7

Предел измерения, V

Номинальное показание в поверяемой точке No, V

Частота выходного сигнала прибора В1-9

Показания поверяемого вольтметра

Допускаемые пределы изменения показаний поверяемого вольтметра

No-y-да

Nq+Y-ДЭ

2

,2000

50 kHz

,1873

,2127

100 kHz

,1728

,2272

,5000

20 Hz

,4937

,5063

40 Hz

,4958

,5042

10 kHz

,4955

,5045

20 kHz

,4935

,5065

50 kHz

,4728

,5272

100 kHz

,4440

,5560

1,0000

20 Hz

,9894

1,0106

40 Hz

,9934

1,0066

10 kHz

,9930

1,0070

20 kHz

,9890

1,0110

50 kHz

,9485

1,0515

100 kHz

,8960

1,1040

1,5000

20 Hz

1,4854

1,5146

40 Hz

1,4915

1,5085

10 kHz

1,4905

1,5095

20 kHz

1,4850

1,5150

50 kHz

1,4243

1,5757

100 kHz

1,3480

1,6520

1,8000

20 Hz

1,7829

1,8171

40 Hz

1,7902

1,8098

10 kHz

1,7890

1,8110

20 kHz

1,7826

1,8174

50 kHz

1,7097

1,8903

100 kHz

1,6192

1,9808

20

2,000

20 Hz

1,963

2,037

40 Hz

1,971

2,029

10 kHz

1,970

2,030

20 kHz

1,962

2,038

50 kHz

1,873

2,127

100 kHz

1,728

2,272

р  ......

7

Изм

Лист

№докум.

Подл.

Дата

Tr2.710.016 МП

Лист

50

Инв.№подл__Подпись и дата__Взаминв.№ Инв.№дубл.    Подпись и дата,

ШМ6 nT          __________

Продолжение таблицы А.7

Предел измерения^

Номинальное показание в поверяемой точке No, V

Частота выходного сиг-’ нала прибора В1-9

Показания поверяемого вольтметра

Допускаемые пределы изменения показаний поверяемого вольтметра

N0-T-Ad

No+Y-ДЭ

20

10,000

20 Hz

9,893

10,107

40 Hz.

9,934

10,066

10 kHz

9,930

10,070

20 kHz

9,890

10,110

50 kHz

9,485

10,515

100 kHz

8,960

11,040

18,000

20 Hz

17,828

18,172

40 Hz

17,899

18,101

10 kHz

17,890

18,110

20 kHz

17,829

18,171

50kHz

17,097

18,903

100 kHz

16,192

19,808

200

20,00

20 Hz

19,63

20,37

40 Hz

19,71

20,29

10 kHz

19,70

20,30

20 kHz

19,63

20,37

50 kHz

18,73

21,27

100 kHz

17,28

22,72

100,00

20 Hz

98,94

101,06

40 Hz

99,34

100,66

10 kHz

99,30

100,70

20 kHz

98,94

101,06

50 kHz

94,85

105,15

100 kHz

89,60

110,40

180,00

20 Hz

178,29

181,71

40 Hz

179,01

180,99

10 kHz

179,05

180,95

20 kHz

178,29

181,71

50 kHz

170,97

189,03

100 kHz

161,92

198,08

Изм

Лист

№докум.

Подл.

Дата

Тг2.710.016 МП

Лист

51

Продолжение таблицы АЛ

Предел измерения, V

Номинальное показание в поверяемой точке No, V

Частота выходного сигнала прибора В1-9

Показания поверяемого вольтметра

Допускаемые пределы изменения показаний поверяемого вольтметра

No-уДЭ

No+Г-ДЗ

500

200,0

20 Hz

40 Hz 500 Hz

1 kHz 5kHz

196,3

197,1

197,1

197,1

196,3

203,7

202,9

202,9

202,9

203,7

500,0

20 Hz

40 Hz 500 Hz

1 kHz

5kHz

  • 493.7

  • 495.8

495,8

495,8

493,7

506,3

504,2

504,2

  • 504.2

  • 506.3

А.4.6 Определение основной погрешности измерения среднеквадратичен ского значения напряжения переменного тока произвольной формы с коэффициентом амплитуды < 3

Инв.№подл Подпись и дата Взам инв. № Инв.№ дубл. Подпись и дата.

Таблица А.8

Показания вольтметра UbV

Период импульсов Т, ps

Длительность импульсов Т, J1S

Показания вольтмет-pa U2, V

Допустимое значение напряжения, V

Uoa+0,0176

искз+0,0176

Лист

2

1

Подл.

Дата

Лист

52

А.4.7 Определение основной погрешности измерения среднеквадратического значения напряжения переменного тока вольтметра с делителем переменного напряжения

Таблица А.9

Предел измерения вольтмет-pa,V

Поверяемая точка N0?kV

Частота выходного сигнала прибора В1-9 с блоком Я1В-22

Показания поверяемого вольтметра

Допускаемые пределы изменения показании вольтметра

н0-да

N0 + Ad

2

0,5

20 Hz

40 Hz

500 Hz

1 kHz

,4935

,4955

,4955 ,4955

,5065

,5045 ,5045 ,5045

0,75

20 Hz 40Hz 500 Hz

1 kHz

,7413

,7443

,7443 ,7443

,7587

,7557 ,7557 ,7557

1,0

20 Hz

40 Hz 500 Hz

1 kHz

,9890

,9930

,9930 ,9930

1,0110

1,0070

1,0070

1,0070

Инв.Ыаподп     Подпись и дата      Взаминв. N» Инв.№дубл.    Подпись и дата,

Ш1И of UMW___

Изм

Лист

№докум.

Подл.

Дата

Tr2.710.016 МП

Инв.№подл__Подпись и дата__Взам инв. Na Инв,№ дубл.    Подпись и дата,

IRF

А.4.8 Определение основной погрешности измерения среднеквадратического значения напряжения переменного тока синусоидальной формы вольтметра с высокочастотным пробником '

Таблица А. 10

Номинальное значение напряжения Uo в поверяемой точке, V

Частота напряжения переменного тока в поверяемой точке

Показания поверяемого вольтметра

Допускаемые показания вольтметра, V

и0-дэ

ио+да

0,1

0,5

1,0 5,0 10,0*

50 kHz

00,60 mV

,3630

,8160

4,440

8,970

199.40 mV ,6370

  • I, 1840 5,560

  • II, 030

0,1

0,5

1,0 5,0 10,0*

100 kHz

-

00,60 mV

Д630 ,8180 4,440 8,970

199,40 mV ,6370

  • I, 1840 5,560

  • II, 030

0,1

0,3

1,0

3,0    ■

30 MHz

00,60 mV

181,80 mV

,8160

2,628

199,40 mV ,4182 1,1840 3,372

0,1

0,3

1,0

3,0

50 MHz

00,60 mV

181,80 mV

,8160

2,628

199,40 mV ,4182 1,1840 3,372

0,1

0,3

1,0

3,0

100 MHz

03,00 mV 189,00 mV

,8400

2,700

197,00 mV ,4110 1,1600 3,300

0,1

0,3

1,0

3,0

150 MHz

03,00 mV

189,00 mV

,8400

2,700

197,00 mV ,4110 1,1600 3,300

0,1

0,3

1,0

3,0

300 MHz

03,00 mV 189,00 ,8400 2,700

197,00 mV ,4110 1,1600 3,300

Л-- / f/C-V с

?■ J.'                                ■■■■ : "

Лицт

Тг2.710.016 МП V

54

Лист

№докум.

Подп.

Дата

.10

Номинальное значение напряжения Uo в поверяемой точке, V

Частота напряжения переменного тока в поверяемой точке

Показания поверяемого вольтметра

Допускаемые показания вольтметра, V

ио~да

и0+да

0,1

0,3

1,0

3,0

600 MHz

22,00 mV 186,00 mV

,7600

2,400

178,00 mV ,4140 1,2400 3,600

0,1

0,3

1,0

3,0

700 MHz

22,00 mV

186,00 mV

,7600

2,400

178,00 mV ,4140 1,2400 3,600

0,1

0,3

1,0

3,0

800 MHz

22,00 mV 186,00 mV

,7600

2,400

178,00 mV ,4140 1,2400 3,600

0,1

0,3

1,0

13,0

1000 MHz

12,00 mV

156,00 mV

,6600

2,100

188,00 mV ,4440 1,3400 3,900

-Q О X

I с

й

х

£

^г>

&

2

со

X

/■

₽ ....

-7

" Изм

Лист

№докум.

Подп.

Дата

I

Лист

55

A.4.9 Определение основной погрешности измерения силы постоянного тока

Инв.Ыаподл Подпись и дата Вэам инв. № Инв.№ дубл. Подпись и дата, ШчМ Ifj I I I

Таблица А.11

Предел измерения, mA

Поверяемая точка No, mA

Показания поверяемого вольтметра

Допускаемые пределы изменения показаний поверяемых вольтметров

Полярность входного тока

N0-Aa

Nq + Да

200 рА

00,05 рА

02,00 рА

20,00 рА

100,00 рА

150,00 рА

190,00 рА

00,01

01,96

19,92

99,78 149,69 189,62

00,09

02,04

20,08

100,22

150,31 ' 190,38

Положительная и отрицательная Положительная Положительная и отрицательная Положительная

Положительная и отрицательная

2

,2000

1,0000

1,9000

,1992 ,9978 1,8962

,2008

1,0022

1,9038

Положительная

R

Положительная и отрицательная

.20

2,000

10,000

19,000

1,992

9,978

18,962

2,008

10,022

19,038

Положительная

И

Положительная и отрицательная

200

20,00

100,0

19,92

99,78

20,08

100,22

Положительная

п

2000

100,0

099,4

100,6

Положительная и отрицательная

Лист

№докум.

Подл.

Дата

Tr2.710.016 МП

Таблица А. 12

Предел измерения

Поверяемая точка No

Номинальное сопротивление катушки P321,Q

Показания и, вольтметра

В7-28, V

Показания поверяемого вольтмет-ра

Допускаемые пределы изменения показаний поверяемых вольтметров

Полярность входного тока

Nq-ДЭ

No+Aa

200 mA

190,00

10

1,9

189,62

190,38

Положительная и отрицательная

2000 mA

1000,0

1900,0

0,1

0,1

0,1

0,19

997,8

1896,2

1002,2

1903,8

Положительная

Положительная и отрицательная

А.4.10 Определение основной погрешности измерения силы постоянного тока с шунтом «10 А»

Инв.№подл Подпись и дата Взам инв. № Инв,№ дубл.    Подпись и дата,

4НШ 1с4» I I I

ТаблицаА.13

Поверяемая точка, А

Показания вольтметра UB7-46, V

Действительное значение силы тока 1д, А

Показания вольтметра

UB,V

Погрешность

5

Рассчитанная погрешность

2

5

10

Лист

№докум.

Подп.

Дата

Тг2.710.016 МП

Лист

57

А.4.11 Определение основной погрешности измерения силы переменного тока вольтметра

Инв.№подл Подпись и дата Взам инв. № | Инв.№ дубл. | Подпись и дата,

£

СТ»

д

Таблица А. 14

Предел измерения, mA

Поверяемая точка, No, mA

Значение выходного напряжения прибора В1-9 (блока Я1В-22)

Частота выходного напряжения прибора В1-9

Показания поверяемого вольтметра

Допускаемые пределы изменения показаний поверяемого вольтметра

Nq-ДЭ

No+да

200 рА

02,0

0,202

40 Hz

01,78

02,22

рА

5kHz

01,78

02,22

10 kHz

01,78

02,22

15 kHz

01,76

02,24

20 kHz

01,76

02,24

20,0

2,020

40 Hz

19,62

20,38

рА

5 kHz

-

19,62

20,38

10 kHz

19,62

20,38

15 kHz

19,42

20,58

20 kHz

19,42

20,58

100,0

10,100

40 Hz

98,90

101,10

рА

5kHz

98,90

101,10

10 kHz

98,90

101,10

15 kHz

97,90

102,10

20 kHz

97,90

102,10

190,0

19,19

40 Hz

188,09

191,91

рА

5kHz

188,09

191,91

10 kHz

188,09

191,91

15 kHz

186,19

193,81

20 kHz

186,19

193,81

2

1,900

19,19

40 Hz

1,8809

1,9191

5kHz

1,8809

1,9191

10 kHz

1,8809

1,9191

20 kHz

1,8619

1,9381

20

19,00

178,6

40 Hz

18,809

19,191

5kHz

18,809

19,191

10 kHz

18,809

19,191

15 kHz

18,619

19,381

20 kHz

18,619

19,381

э

Изм

Лист

Ыадокум.

Подл.

Дата

'.О’'-'         ■ ■

Лист

58

Продолжение таблицы А. 14

Предел измерения, mA

Поверяемая точка, Nq, mA

Значение выходного напряжения прибора В1-9 (блока Я1В-22)

Частота ВЫХОДНОГО напряжения прибора В1-9

Показания поверяемого вольтметра

Допускаемые пределы изменения показаний поверяемого вольтметра

N0~Ad

N0+aa

200

20,0

188,0

40 Hz 5kHz

10 kHz

15 kHz

20 kHz

19,62

19,62

19,62

19,42

19,42

20,38

20,38

20,38

20,58

20,58

2000

020

188,0

40 Hz 500 Hz

1 kHz

2kHz

017,8

017,8

017,8

017,8

022,2

022,2 022,2

022,2

А.4.12 Определение основной погрешности измерения электрического сопротивления

Инв.№подл Прдпись и дата Взам инв. № Инв.№ дубл.    Подпись и дата,

4КШ U            I I

Таблица А.15

Предел измерения, Ш

Поверяемая точка No,k£2

Образцовая мера

Значение образцовой меры, Q

Показания поверяемого вольтметра

Допускаемые изменения показаний поверяемого вольтметра

No-Aa

No + Ad

200 £2

00,10 £2

Р4831

0,1

00,00

00,20

02,00 £2

Р4831

2,0

01,90

02,10

20,00 £2

Р4831

20

19,88

20,12

50,00 £2

Р4831

50

49,85

50,15

100,00 Q.

Р4831

100

99,80

100,20

150,00 £2

Р4831

150

149,75

150,25

190,00 £2

Р4831

190

189,71

190,29

2

,2000

Р4831

200

,1988

,2012

,5000

Р4831

500

,4985

,5015

1,0000

Р4831

1000

,9980

1,0020

1,5000

Р4831

1500

1,4975

1,5025

1,9000

Р4831

1900

1,8971

1,9029

,4<-е '

Лист

№докум.

Подл.

Дата

Инв.Ыйподл      Подпись и дата      Взам инв, № Инв.№ дубл.    Подпись и дата,

Шчи U ASMVR      I     I

Продолжение таблицы А. 15

Предел измерения,

Ш

Поверяемая точка No, Ш

Образцовая мера

Значение об-' разцо-вой меры, Q

Показания поверяемого вольтметра

Допускаемые изменения показаний поверяемого вольтметра

no + да

20

2,000

5,000 10,000 15,000 19,000

Р4831

Р4831

Р4831

Р4831

Р4831

2000 5000 юооо 15000 19000

1,988

4,985

9,980 14,975 18,971

2,012

5,015 10,020 15,025 19,029

200

20,00 50,00 100,00 150,00

190,00

Р4831

Р4831

Р4831

Р4831

Р331 Р4831

Р331

20000

50000 100000

50000

100000 90000 100000

19,88 49,85 99,80

149,75

189,71

20,12

50,15

100,20

150,25

190,29

2000

200,0 500,0 1500,0

1900,0

Р4002

Р4002

Р4002

Р4013

Р4002

Р4013

210s 5105-105

10® 9105

10®

198,8

  • 498.5

  • 1497.5

1897,1

201,2

  • 501.5

  • 1502.5

1902,9

20 MQ

2,00 МП 5,00 MQ 10,00 MQ 15,00 MQ 19,00 MQ

Р4002

Р4002

Р4002

Р4002

Р4002

2 MQ 5 MQ 10 MQ 15 MQ 19 MQ

1,972

4,960

9,940

14,920 18,904

2,028

5,040

10,060 15,080 19,096

МП      Поверитель_________

ПОДПИСЬ

ф.и.о

дата

Лист №докум.

Подп.

Дата

Тг2.710.016 МП Ш '

Лист

60

ИнвЖтодл Подпись и дата Взаимна, № Инв,№дубл. Подпись и дата, ___

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ документа

Входящий № сопроводительного докум. и дата

Подл.

Дата

измененных

заме

ненных

новых

аннулированных

*

г

г- -

л-.. .    '

ч.

Лист

Тг2.710.016 МП

4 t

61

Лист

№докум.

Подл.

Дата

F4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
