Методика поверки «ГСИ. Комплексы автоматической фиксации нарушений ПДД "ТАЙФУН"» (8501-21-02 МП)
заместитель генерального по научной работе «ВНИИФТРИ»
СОГЛАСОВАНО
М.п.
А.Н. Щинунов 2021 г.
Государственная система обеспечения единства измерении
Комплексы автоматической фиксации нарушений ПДД «ТАЙФУН»
Методика поверки
8501-21-02 МП р.п. Менделееве 2021 г.
1 Общие положения-
1.1 Настоящая методика поверки распространяется на комплексы автоматической фиксации нарушений ПДД «ТАЙФУН» (далее - комплексы), изготавливаемые ООО «НПП «МВС», г. Краснодар», и устанавливает порядок и объем их первичной и периодической поверок.
-
1.2 При проведении поверки обеспечена прослеживаемость к ТЭТ 1-2018, рабочему эталону координат местоположения первого разряда.
-
1.3 Интервал между поверками - 1 год.
-
2.1 При поверке комплексов выполнить работы в объеме, указанном в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке (после ремонта) |
периодической поверке | ||
1 Внешний осмотр |
7 |
да |
да |
2 Проверка программного обеспечения (далее - ПО) |
8 |
да |
да |
3 Подготовка к поверке и опробование |
9 |
да |
да |
4 Определение метрологических характеристик |
10 | ||
4.1 Определение абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU) |
10.1 |
да |
да |
4.2 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане в диапазоне скоростей от 0 до 30 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 |
10.2 |
да |
да |
-
2.2 При получении отрицательных результатов при выполнении любой из операций, указанных в таблице 1, поверка прекращается и комплекс бракуется.
-
2.3 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов.
-
3.1 При проведении поверки использовать средства измерений и вспомогательные средства, представленные в таблице 2.
Таблица 2
Номер пункта методики поверки |
Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки |
10.1 |
Источник первичный точного времени УКУС-ПИ 02ДМ (регистрационный номер 60738-15 в Федеральном информационном фонде): пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс |
10.2 |
Приемник сигналов глобальных навигационных спутниковых систем геодезический многочастотный СИГМА (регистрационный номер 50275-12 в Федеральном информационном фонде): пределы допускаемой абсолютной погрешности изменения длины базиса: в плане ±3 (3+5- 10’1 2 3 D) мм, по высоте ±3 (5+5 -10'3-D) мм, где D - измеренная длина базиса в миллиметрах |
Вспомогательное оборудование | |
10.1 |
Средство визуализации: разрешающая способность индикации оцифровки метки времени не менее 0,1 с |
-
3.2 Вместо указанных в таблице 2 средств поверки допускается использование других средств измерений, обеспечивающих определение метрологических характеристик комплексов с требуемой точностью.
-
3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).
-
4.1 К проведению поверки комплексов допускается инженерно-технический персонал со средним или высшим техническим образованием, ознакомленный с руководством по эксплуатации (далее - РЭ) и документацией по поверке, имеющие право на проведение поверки.
- наличие маркировки согласно требованиям эксплуатационной документации (далее -ЭД).
-
7.2 Результаты поверки считать положительными, если выполняются требования п. 7.1. В противном случае комплекс к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.
-
8.1 Выполнить последовательно действия пп. 2.1 и 2.5.1, приведенные в 01.02002.001.00.000 РЭ.
-
8.2 Убедиться, что идентификационные данные (признаки) ПО Скорпион соответствуют указанным в таблице 3.
Таблица 3
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
Скорпион |
Номер версии (идентификационный номер ПО) |
21.12.12.0 и выше |
Цифровой идентификатор ПО (контрольная сумма) |
- |
8.5 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют данным, указанным в таблице 3.
9. Подготовка к поверке и опробование-
9.1 Подготовка к поверке
-
9.1.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- выполнить операции, оговоренные в РЭ поверяемого комплекса по подготовке его к работе;
-
- выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;
-
- осуществить прогрев приборов для установления их рабочих режимов.
-
9.2 Опробование
-
9.2.1 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. Разместить перед видеокамерой комплекса изображение государственного регистрационного знака (далее - ГРЗ) автотранспортного средства.
-
9.2.2 Запустить на ПЭВМ ПО «Скорпион».
-
9.2.3 В соответствии с п. 2.5.2, приведенным в 01.02002.001.00.000 РЭ, сделать фотографию ГРЗ.
-
9.2.4 Убедиться в наличии на фотографии измеренных значений координат местоположения и штампа времени.
-
9.2.5 Результаты опробования считать положительными, если выполняются требования п. 9.2.4. В противном случае комплекс к дальнейшему проведению поверки не допускается, результаты поверки считать отрицательными.
-
10.1 Определение абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU)
-
10.1.1 Собрать схему в соответствии с рисунком 1. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,1 с.
-

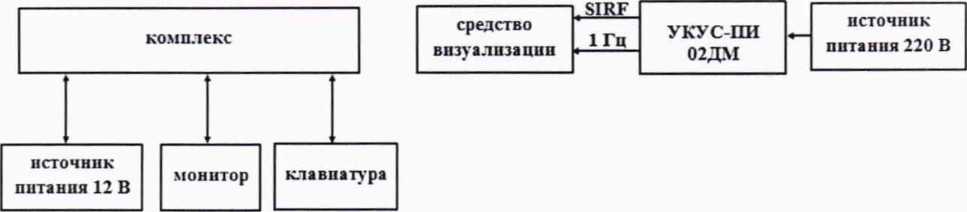

Рисунок 1 - Схема проведения измерений при определении
погрешности синхронизации шкалы времени
-
10.1.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с ЭД на комплекс и УКУС-ПИ 02ДМ подготовить их к работе.
-
10.1.3 С помощью интерфейсной программы комплекса сделать не менее 10 фотографий средств визуализации в соответствии с п. 2.5.2, приведенным в 01.02002.001.00.000 РЭ. Выписать с фото изображений индицируемое средством визуализации время и время штампа времени на кадре комплекса.
-
10.1.4 Определить разности между внутренней шкалой времени комплекса и национальной шкалой координированного времени UTC(SU) по формуле (1):
где ТдейСТ - действительное значение национальной шкалы координированного времени UTC(SU), с;
T(j) - внутренняя шкала комплекса, синхронизированная с национальной шкалой координированного времени UTC(SU) в j-ый момент времени, с.
-
10.2 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане в диапазоне скоростей от 0 до 30 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3
-
10.2.1 Собрать схему в соответствии с рисунком 2.
-

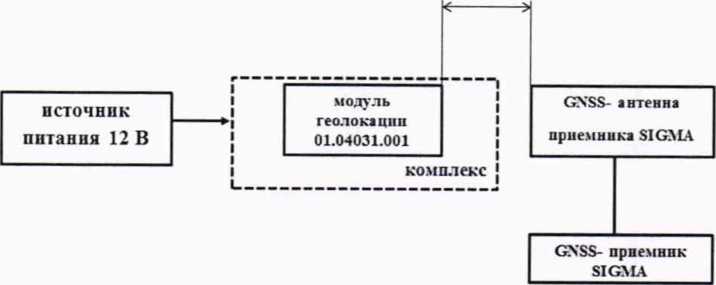

Рисунок 2 - Схема проведения измерений при определении погрешности определения координат местоположения
-
10.2.2 Измерить координаты местоположения антенны приемника СИГМА в системе координат WGS-84 в соответствии с «Методикой измерений координат пункта геодезического» (аттестат методики выполнения измерений № 236-01.00294-2010/2015).
-
10.2.3 Настроить комплекс на запись измерительной информации о координатах местоположения в системе координат WGS-84 в соответствии с п. 2.5.3, приведенным в 01.02002.001.00.000 РЭ.
-
10.2.4 Осуществить запись не менее ста строк измерительной информации при значении геометрического фактора ухудшения точности, рассчитанным модулем геолокации, не более 3.
-
10.2.5 Определить систематическую составляющую погрешности определения координат местоположения по формулам (2) и (3), например, для координаты В (широта):
(2)
где Вдейств - действительное значение широты, секунда единицы плоского угла (далее - секунда);
B(j) - измеренное значение широты в j-й момент времени, секунда;
N - количество измерений.
Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долгота).
-
10.2.6 Определить среднее квадратическое отклонение (далее - СКО) результата определения координат по формуле (4), например, для координаты В (широта):
АГ
(4)
Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долгота).
-
10.2.7 Перевести значения погрешностей определения координат в плане (широты и долготы) из секунды в метры по формулам (5) - (6):
- для широты:
А2?(лг) = агс\п •
*(1-е2)
д/(1 — е2 sin2 By
(5)
- для долготы:
а г / ч a cos В ж .
Al(a*) = arc! • —г— = • АЦсекунда), \J\-e2 sin2 Вгде а - большая полуось эллипсоида, м;
е - первый эксцентриситет эллипсоида;
I" = 0,000004848136811095359933 радиан (агеГ’);
В - значение широты, соответствующее ДВ(секунда), ДЬ(секунда), радиан.
-
10.2.8 Определить абсолютную погрешность (при доверительной вероятности 0,95) определения координат местоположения в плане в диапазоне скоростей от 0 до 30 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 по формуле (7):
П = ±UdB(M)1 +dL(M? + 27<r’(.«) + CT,2(.w)) . (7)
11 Подтверждение средства измерений метрологическим требованиям-
11.1 Определение абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU)
Результаты поверки считать положительными, если все разности между внутренней шкалой времени комплекса и национальной шкалой координированного времени UTC(SU) находятся в пределах ±2 с, что соответствует нахождению абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU) в пределах ±2 с.
-
11.2 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане в диапазоне скоростей от 0 до 30 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3
Результаты поверки считать положительными, если значение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане в диапазоне скоростей от 0 до 30 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 находится в пределах ±5 м.
12 Оформление результатов поверки-
12.1 Результаты поверки комплекса подтверждаются сведениями о результатах поверки, включенными в Федеральный информационный фонд по обеспечению единства измерений.
-
12.2 По заявлению владельца комплекса или лица, представившего его на поверку, выдается свидетельство о поверке, и (или) в паспорт комплекса вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.
-
12.3 При отрицательных результатах поверки выдается извещение о непригодности к применению с указанием причин забракования.
Заместитель начальника
А.М. Каверин
А.А. Фролов
НИО-8 ФГУП «ВНИИФТРИ»
Начальник лаборатории 8501 ФГУП «ВНИИФТРИ»
Требования по обеспечению безопасности проведения поверки
-
5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.
-
5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.
Требования к условиям проведения поверки
Поверка проводится в рабочих условиях эксплуатации поверяемых комплексов и используемых средств поверки.
Внешний осмотр
-
7.1 При внешнем осмотре проверить:
-
- отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;
-
- чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;
