УТВЕРЖДАЮ

2015 г.

Акселерометр низкочастотный линейный АЛЕ 049

МЕТОДИКА ПОВЕРКИ

СДАИ.402139.023МП

Настоящая методика поверки распространяется на акселерометр низкочастотный линейный АЛЕ 049 (акселерометр), предназначенный для измерения низкочастотного линейного ускорения.

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

  Наименование операции	Номер пункта методики по поверке	Проведение операции при
  		первичной поверке	периодической поверке
  1 Контроль внешнего вида и маркировки	6.1	да	да
  2 Проведение испытаний на воздействие изменений температуры окружающей среды. Определение дополнительной приведенной погрешности в интервале изменения температуры окружающей среды Y(t) от минус 50 °C до 50 °C	6.2	да	да
  3 Расчет начального уровня выходного напряжения акселерометров с диапазонами измерений -10+50 и от ±22 до 1400 м/с2. Расчет параметров функции преобразования акселерометров с диапазонами измерений ±5,6 и ±11 м/с2	6.3	да	да
  4 Определение коэффициента преобразования, основной приведенной погрешности и среднего квадратического отклонения нелинейности градуировочной характеристики (погрешности аппроксимации) акселерометров с диапазонами измерений -10+50; от ±22 до ±220 м/с2.	6.4	да	да
  5 Определение коэффициента преобразования, основной погрешности и Определение коэффициента преобразования, основной приведенной погрешности и среднего квадратического отклонения нелинейности градуировочной характеристики (погрешности аппроксимации) акселерометров с диапазонами измерений 0+400, 0+800, 0+1200 м/с2.	6.5	да	да
  6 Контроль основной приведенной погрешности	6.6	да	да

• 1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

• 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в

таблице 2.

Таблица 2

• 2.2 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки с равным или более высоким классом точности.

• 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

• 4.1 Все операции при проведении поверки, если нет особых указаний, должны проводиться в нормальных климатических условиях:

• - температура воздуха от 18 °C до 22 °C для диапазонов измерений до ±11 м/с² включительно и от 15 °C до 35 °C для остальных диапазонов измерений;

• - относительная влажность воздуха от 45% до 80 %;

• - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Примечание - При температуре воздуха выше 30 °C относительная влажность не должна превышать 70%.

• 5.1 Перед проведением поверки испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

• 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

• 5.3 Предварительный прогрев контрольно-измерительных приборов должен соответствовать требованиям технических описаний и инструкций по эксплуатации на них.

• 5.4 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

• 5.5 В процессе поверки датчика менять средства измерений не рекомендуется.

• 5.6 Порядок проведения испытаний должен соответствовать порядку изложения видов испытаний в таблице 1.

• 6 Проведение поверки

Контроль внешнего вида и маркировки датчика проводить визуальным осмотром.

При проверке внешнего вида руководствоваться следующими требованиями.

Не допускается на поверхности акселерометра рваные края, сколы, трещины, вмятины, следы коррозии, раковины, отслоение покрытия и другие дефекты за исключением отдельных царапин и вмятин (точек), которые не ухудшают шероховатость поверхности более, чем на один диапазон числовых значений параметров, указанных в конструкторской документации.

Наружная поверхность трубки кабельной перемычки должна быть ровной, без трещин, пор, пузырей и отслоений.

На корпусе каждого датчика должно быть отчетливо выгравировано:

• - АЛЕ 049 - индекс акселерометра;

-±11 - наибольшее и наименьшее значение диапазона измерений;

• - 16 - наибольшее значение частоты частотного диапазона измерений (далее - ЧДИ);

• - ХХХХХХ - заводской номер;

• - направление измерительной оси - <ф>;

• - СЭ - знак защиты от статического электричества.

• 6.2 Проведение испытаний на воздействие изменений температуры окружающей среды. Определение дополнительной приведенной погрешности в интервале изменения температуры окружающей среды y(_t) от минус 50 °C до 50 °C

  • 6.2.1 Установить приспособление МКНИ.441558.307-01 в камеру тепла и холода. Подстыковать его к оптической делительной головке ОДГЭ-5 и выставить его в горизонт в двух направлениях при помощи уровня брускового 200-0,05 ГОСТ 9392 так, чтобы пузырек уровня был на середине ампулы с точностью ±1 деление.

  • 6.2.2 Закрепить акселерометр за плоскость YOZ на приспособлении так, чтобы при горизонтальном положении приспособления ось X была направлена стрелкой вверх, а ось Y находилась в горизонтальной плоскости и направлена вдоль продольной оси приспособления.

Повернуть шпиндель оптической делительной головки на 90 градусов, при этом показания на лимбах ОДГЭ-5 должны быть нулевыми.

Примечание - Начало системы координат 0 определяется как точка пересечения осей X, Y, Z и на корпусе акселерометра не гравируется.

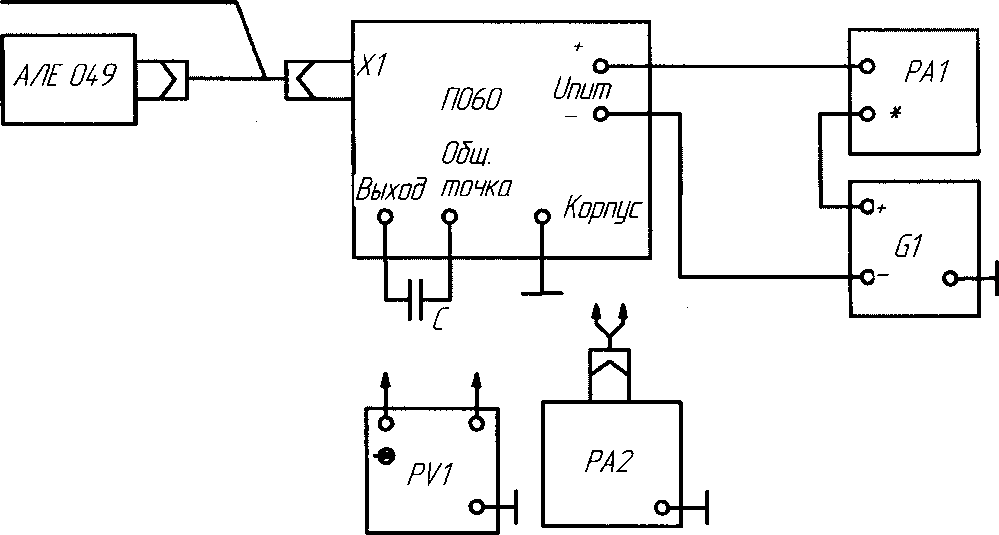

• 6.2.3 Собрать схему в соответствии с рисунком 1. Установить с помощью вольтметра PV1 напряжение источника G1 равным (27,0±0,1) В. Подключить вольтметр PV1 к клеммам ВЫХОД и ОБЩ. ТОЧКА пульта П 060. Включить питание акселерометра и выдержать его во включенном состоянии в течение 10 мин для диапазонов измерений от ±5,6 до ±22 м/с².

• 6.2.4 Измерить выходное напряжение акселерометра. Измеренное напряжение не должно выходить за пределы (0,6±0,3) В для диапазонов измерений от 0±400 до 0+1200 м/с², (3,0±0,3) В для диапазонов измерений от ±5,6 до ±1400 м/с²; (1±0,15) В для диапазона измерений (-10+50 м/с²). Выключить питание акселерометра.

СДАЙ.685611090

С - конденсатор К10-17а-Н90-8200 пФ-B ОЖО.460.Ю7ТУ; G1 - источник питания постоянного тока Б5-49;

PV1 - вольтметр универсальный цифровой В7-16А; PV2 - мультиметр Agilent 34401 А;

РА1 - комбинированный прибор Ц-4353.

Рисунок 1 - Схема для контроля характеристик акселерометра

• 6.2.5 Установить в камере температуру, равную минус 50 °C и выдержать в ней акселерометр в течение 1 ч в выключенном состоянии.

• 6.2.6 Повернуть шпиндель оптической делительной головки на угол а (значение угла а см. в таблице 3) по часовой или против часовой стрелки так, чтобы выходное напряжение акселерометра уменьшилось.

Считать этот угол отрицательным. Измерить выходное напряжение акселерометра Utuii (j=l).

• 6.2.7 Повернуть шпиндель оптической делительной головки на угол плюс а и измерить выходное напряжение акселерометра U_tUi9-

• 6.2.8 Выполнить операции по пунктам 6.2.6, 6.2.7 еще 3 раза.

Примечание - Условное обозначение выходных напряжений U_tUij расшифровывается как выходное напряжение при испытаниях на воздействие температуры окружающей среды t при и-м значении температуры, i-м цикле градуировки, j-й точке градуировки.

Результаты температурных испытаний для 1-й и 9-й точек ГХ занести в таблицу, выполненную по форме таблицы Б. 1.

• 6.2.9 Установить в камере температуру 20 °C и выдержать в ней акселерометр в течение 1 ч. Включить питание и выдержать акселерометр включенным в течение 10 мин для диапазонов измерений от ±5,6 до ±22 м/с² и в течение 1 мин для всех остальных диапазонов измерений. Таблица 3 - Значение углов наклона измерительной оси X к горизонтали при определении диапазонов измерения выходного напряжения ГХ акселерометров

  Диапазон измерений, м/с2	Угол наклона оси X при снятии ГХ, град.		Значение sin а
  ±5,6	а	35	0,57358
  	ai	27	0,45399
  	СС2	18	0,30901
  	аз	9	0,15643
  	ад	0	0
  ±11	а	90	1,00000
  	ai	45	0,70711
  	а2	30	0,50000
  	аз	15	0,25882
  	ад	0	0
  от ±22 до ±1400; 0+400; 0+800; 0+1200; -10+50	а	90	1,00000
  	ад	0	0

• 6.2.10 Для акселерометров с диапазонами измерений -10+50 и от ±22 до ±1400 м/с² измерить выходное напряжение Ui5 (i=l).

  • 6.2.10.1 Повернуть шпиндель делительной головки на 180° и измерить выходное напряжение Ui5 (i=2).

  • 6.2.10.2 Повернуть шпиндель делительной головки так, чтобы показания на лимбах были нулевыми. Повторить операции по пунктам 6.2.10, 6.2.10.1 еще раз (1=3, 4).

Результаты измерений начального уровня U,5 занести в таблицу, выполненную по форме таблицы Б.2.

• 6.2.11 Для акселерометров с диапазонами измерений ±5,6, ±11 м/с² измерить выходное напряжение Uoi при нулевых показаниях лимбов.

  • 6.2.11.1 Повернуть шпиндель головки на угол 180° и измерить выходное напряжение Uo2- Определить Uo в В по формуле

£J' _ Upl ⁺ ^02

⁰ 2

• 6.2.11.2 Повернуть шпиндель головки в ту или другую сторону, найти такое положение, чтобы показания вольтметра соответствовали значению U'_o, определенному по п. 6.2.11.1. Зафиксировать угол О-о.

• 6.2.11.3 Повернуть шпиндель головки на угол 180° относительно а₉ и измерить выходное напряжение U". Определить Uo в В по формуле



• 6.2.11.4 Поворачивая шпиндель головки в ту или другую сторону, найти такое положение, чтобы показания вольтметра соответствовали значению Uo, определенному по п. 6.2.11.3. Зафиксировать угол ао.

• 6.2.11.5 Выдержать акселерометр во включенном состоянии в течение времени 1 ч. Измерить выходные напряжения U“(i=l, j=l, ..., 9), соответствующие 1, ..., 9 точкам прямого хорда ГХ, поворачивая шпиндель оптической делительной головки на угол минус (а, си, аг, аз), ад, аз, аг, аз аь ai относительно ао.

• 6.2.11.6 Поворачивая шпиндель оптической делительной головки от угла плюс а до уг

ла минус а, измерить выходные напряжения U^B, ..., U^B (1=1, j=9, ..., 1), соответствующие 9,..., 1 точкам обратного хода ГХ.

• 6.2.11.7 Повернуть шпиндель оптической делительной головки так, чтобы на лимбах были показания угла ао. Выключить питание акселерометра.

Результаты определения ГХ при температуре 20 °C занести в таблицу, выполненную по форме таблицы Б.З.

• 6.2.12 Для акселерометров с диапазонами измерений -10+50 и от ±22 до ±1400 м/с² снять 4 раза ГХ по методам пунктов 6.2.6, 6.2.7. Повернуть шпиндель делительной головки так, чтобы на лимбах были нулевые показания.

• 6.2.13 Установить в камере температуру 50 °C (и=2) и выдержать в ней акселерометр в выключенном состоянии в течение 1 ч. Отстыковать соединительный кабель от пульта и измерить сопротивление изоляции акселерометра по пункту 6.5.1. Сопротивление изоляции должно быть не менее 5 МОм. Подстыковать соединительный кабель к пульту, включить питание и выдержать акселерометр во включенном состоянии в течение 1 ч.

Измерить эффективное значение пульсаций выходного напряжения с помощью вольтметра PV2. Измеренное значение пульсаций выходного напряжения не должно превышать 10 мВ, для акселерометров с ЧДИ 0-200, 0-256 Гц - 15 мВ.

• 6.2.14 Снять 4 раза ГХ по методам пунктов 6.2.6, 6.2.7. Повернуть шпиндель делительной головки так, чтобы на лимбах были нулевые показания. Выключить питание акселерометра.

• 6.2.15 Обработать результаты испытаний по таблице Б.1 при температурах минус 50 и 50 °C по формулам (16), (17) приложения А.1.

Значение дополнительной приведенной погрешности в интервале изменения температуры окружающей среды от минус 50 °C до 50 °C должно быть в пределах ±0,2 %; для акселерометров с ЧДИ 0 - 200 Гц, 0 - 256 Гц - в пределах ± 0,5 %.

6.3 Расчет начального уровня выходного напряжения акселерометров с диапазонами измерений -10+50 и от ±22 до 1400 м/с². Расчет параметров функции преобразования акселерометров с диапазонами измерений ±5,6 и ±11 м/с²

• 6.3.1 Обработать результаты испытаний по формулам (8), (9) таблицы А.1.

Результаты испытаний считать положительными, если

• - значение начального уровня выходного напряжения при отсутствии измеряемого ускорения для акселерометров с диапазонами измерений -10+50 и от ±5,6 до ±1400 м/с² соответствует требованиям таблицы 4;

• - значение коэффициента преобразования соответствует требованиям таблицы 4;

• - значение среднего квадратического отклонения нелинейности градуировочной характеристики (погрешности аппроксимации) ст_а должно находиться в пределах ± 0,5 % для акселерометров с ЧДИ 0 - 200 Гц, 0 - 256 Гц и ±0,2 % для остальных диапазонов измерений.

Таблица 4

• 6.4 Определение коэффициента преобразования, основной приведенной погрешности и среднего квадратического отклонения нелинейности градуировочной характеристики (погрешности аппроксимации) акселерометров с диапазонами измерений -10+50; от +22 до ±220 м/с².

• 6.4.1 Установить акселерометр на установочную плоскость YOZ на платформе градуировочной центрифуги ТЕМП 2 с помощью установочного приспособления МКНИ.441558.308 осью X стрелкой "t" от центра вращения, что соответствует заданию отрицательных ускорений.

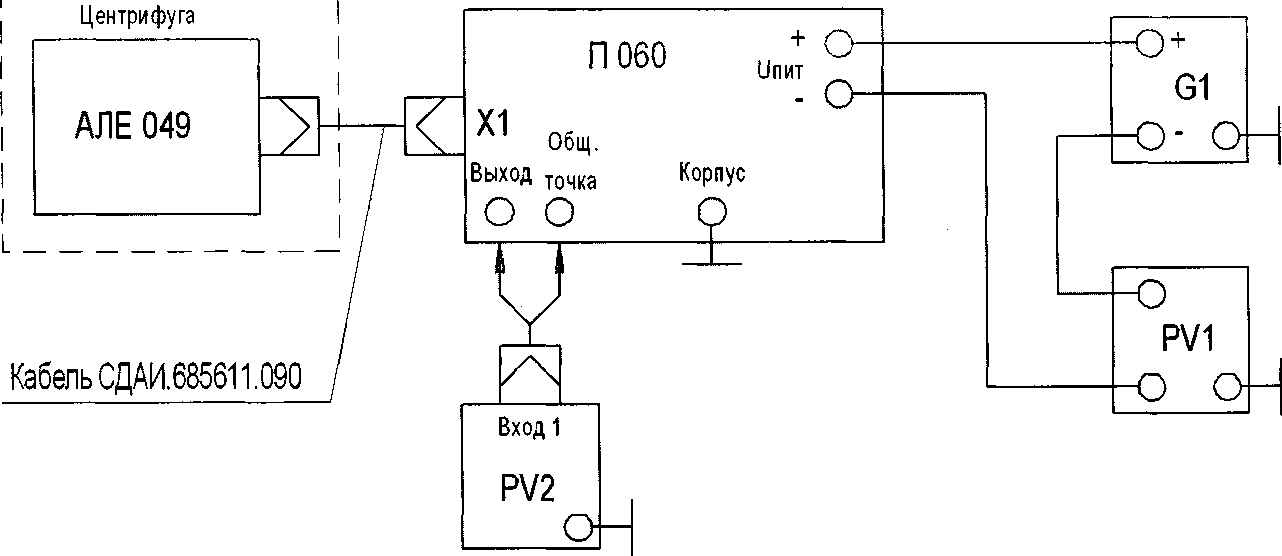

• 6.4.2 Собрать схему в соответствии с рисунком 2. Установить с помощью вольтметра PV1 выходное напряжение источника G1 равным 34_oi В.

• 6.4.3 Включить центрифугу и создать ускорение, равное диапазону измерений акселерометра.

• 6.4.4 Измерить при напряжении питания 34_oi В выходное напряжение акселерометра U_ujj (u=l, i=l, j=l).

• 6.4.5 Установить с помощью вольтметра PV1 выходное напряжение источника G1 равным 23^+0,1 В. Измерить при напряжении питания 23⁺⁰¹ В выходное напряжение акселерометра U_Uij (u=2, i=l, j=l).

• 6.4.6 Установить с помощью вольтметра PV1 выходное напряжение источника G1 равным (27,0±0,1) В.

• 6.4.7 Измерить выходное напряжение акселерометра U*⁴ при значениях ускорения, задаваемого центрифугой, равных 100, 75, 50, 25, 0 % от диапазона измерений (i=l, j=l,..., 5).

• 6.4.8 Повернуть приспособление МКНИ.441558.308 на 180 градусов, что соответствует заданию положительных ускорений. Измерить выходное напряжение акселерометра U*⁴ при значениях ускорения, задаваемого центрифугой, равных 25, 50, 75, 100 % от диапазона измерений (i=l,j=6, ...,9).

• 6.4.9 Установить с помощью вольтметра PV1 выходное напряжение источника G1 равным 34.01 В. Выполнить операции по пунктам 6.4.4 - 6.4.6 (u=l;2, i=l, j=9).

Записать результаты измерений, соответствующие u=l;2, i=l, j=9 в таблицу дважды (u=l;2, i=2,j=9).

• 6.4.10 Установить с помощью вольтметра PV1 выходное напряжение источника G1 равным (27,0±0,1) В. Не меняя положения акселерометра, измерить выходное напряжение акселерометра при значениях ускорения, равных 100, 75, 50, 25, 0 % Ujj^B от диапазона измерений (i=l,j=9,..., 5).

• 6.4.11 Повернуть акселерометр на 180 градусов и измерить его выходные напряжения при значениях ускорения равных 25, 50, 75,100 % от диапазона измерений (i=2, j=4,..., 1).

• 6.4.12 Провести измерения, выполняя операции пунктов 6.4.4, 6.4.5 (u=l;2, i=2, j=l).

• 6.4.13 Установить выходное напряжение источника G1 равным 34.oi В. Выполнить операции по пунктам 6.4.3 - 6.4.12 еще один раз (i=3,4)

Результаты измерений выходного напряжения акселерометров при напряжении питания 34_одВ и 23^+О,1В в 1 -й и 9-й точках ГХ занести в таблицу, выполненную про форме таблицы Б.4.

Результаты определения ГХ при напряжении питания акселерометра (27 ± 0,1) В в занести в таблицу, выполненную по форме таблицы Б.5.

1

G1 - источник питания постоянного тока Б5-49

PV1, PV2 - вольтметр универсальный В7-16А

Рисунок 2 - Схема для контроля характеристик акселерометра на центрифуге

• 6.4.14 Обработать результаты испытаний, занесенные в таблицы Б.4, Б.5 по формулам

(1) - (15) таблицы А.1.

Результаты испытаний считать положительными, если:

• - значения К_о соответствуют требованиям таблицы 4;

• - погрешность аппроксимации п_а не превышает 0,5 % для акселерометров с ЧДИ      0    ;

- 200 Гц, 0 - 256 Гц и 0,2 % для остальных диапазонов измерений.

6.5 Определение коэффициента преобразования^ основной приведенной погрешности и среднего квадратического отклонения нелинейности градуировочной характеристики (погрешности аппроксимации) акселерометров с диапазонами измерений 0+400, 0+800,0+1200 м/с².

• 6.5.1 Установить акселерометр на установочную плоскость YOZ на платформе градуировочной центрифуги ТЕМП 2 с помощью установочного приспособления МКНИ.441558.308 осью X стрелкой к центру вращения.

• 6.5.2 Собрать схему в соответствии с рисунком 2.

• 6.5.3 Установить выходное напряжение источника G1 равным 34_oi В.                     !

• 6.5.4 Включить центрифугу и создать ускорение, равное диапазону измерений акселерометра.

• 6.5.5 Измерить при напряжении питания 34.0,]В выходное напряжение акселерометра ] U_uij (u=l, i=l,j=9).

• 6.5.6 Установить выходное напряжение источника G1 равным 23^+0,1 В. Измерить выходное напряжение акселерометра U_Ujj (u=2, i=l, j=9).

• 6.5.7 Установить выходное напряжение источника G1 равным (27±0,1) В. Измерить вы

ходное напряжение акселерометра U& при значениях ускорения, задаваемого центрифугой, равных 100; 87,5; 75; 62,5; 50; 37,5; 25; 12,5; 0 % от диапазона измерений акселерометра : (i=l, j=9,..., 1).

Провести измерение выходного напряжения акселерометра, выполняя операции по j) пунктам 6.5.5, 6.5.6 (и=1; 2, i=l, j=l).

• 6.5.8 Установить выходное напряжение источника G1 равным (27±0,1) В. Измерить вы

ходное напряжение акселерометра при значениях ускорения, задаваемого центрифугой, равных 0; 12,5; 25; 37,5; 50; 62,5; 75; 87,5; 100 % от диапазона измерений акселерометра (1=2, j=l,..., 9).

'i

!

V

• 6.5.9 Установить выходное напряжение источника G1 равным 34.oi В. Провести измерение выходного напряжения акселерометра, выполняя операции по пунктам 6.5.5, 6.5.6 (и=1; 2, i=2,j=9).

• 6.5.10 Установить выходное напряжение источника G1 равным 34.oi В. Выполнить операции по пунктам 6.5.4 - 6.5.9 еще 1 раз (i=3, 4).

Результаты всех измерений занести в таблицы, выполненные по форме таблицы Б.4, таблицы Б. 5.

• 6.5.11 Определить коэффициент преобразования К_о, погрешность аппроксимации ГХ а_а, основную приведенную погрешность у о по формулам (1) - (15) таблицы А.1.

Результаты испытаний считать положительными, если:

• - значения Ко соответствуют требованиям таблицы 4;

• - погрешность аппроксимации а_а не превышает 0,5 % для акселерометров с ЧДИ 0 - 200 Гц, 0 - 256 Гц и 0,2 % для остальных диапазонов измерений.

• 6.6.1 Определить значение основной приведенной погрешности уо, по формулам (1) - (10) таблицы А.1.

Значение основной приведенной погрешности уо должно находиться в пределах ±0,5 %.

• 7.1 Результаты поверки оформить в соответствии с ПР 50.2.006.

  Приложение А

А. 1 - Таблица оперативной информации к обработке результатов градуирования

А.1

Содержание оперативной информации

Записать значения коэффициентов, соответствующих полиному, где СКО нелинейности соответствует условию 0,1 > ГАММА А > ГАММА А при 1=3.

СКО нелинейности ГХ определить по формуле:

Для акселерометров с диапазонами измерений ±5,6; ±11м/с² Xj=9,81294 sin aj

Значение измеряемого ускорения Xj для диапазонов измерений от -10+50, ±22 до ±1400 м/с² определить по формулам

*/(1-4) =*,,(!-£)                 (13)

х,₍₆_₉₎ =%„(! + £)               (14)

где Х_ц - значение ускорения, воспроизводимого ТЕМП-2

U₉+U, -2U₅ U₈ + U₂-2U₅

U₉-U,  ⁺  U₈-U₂

D(t,x)_u=—-----------,       (17)

U_tuJ =

Приложение Б

Формы таблиц для регистрации результатов поверки

Таблица Б.1 - Результаты температурных испытаний акселерометров с диапазонами измерений от ±5,6 до ±1400 м/с²

Таблица Б.2 - Результаты определения начального уровня акселерометров с диапазонами измерений -10+50, от ±22 до ±1400 м/с²

Таблица Б.З - Результаты определения градуировочной характеристики акселерометров с диапазонами измерений от ±5,6 до ±11 м/с² при температуре 20 °C

Таблица Б.4 - Результаты испытаний по определению влияния изменения напряжения питания акселерометров с диапазонами измерений от ±5,6 до ±1200 м/с²

Таблица Б.5 - Результаты определения градуировочной характеристики акселерометров с диапазонами измерений -10+50; от ±22 до ±1200 м/с²
