СОГЛАСОВАНО

Первый заместитель генерального директора — заместитель по научной работе ФГУП «ВНИИФТРИ»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

КОМПЛЕКС ЭТАЛОННЫЙ ФОРМИРОВАНИЯ И ИЗМЕРЕНИЯ РАДИОНАВИГАЦИОННЫХ ПАРАМЕТРОВ ЭФИР

МЕТОДИКА ПОВЕРКИ

651-21-005 МП

р.п. Менделееве

Содержание
  • 2.2 При получении отрицательных результатов при выполнении любой

из операций поверка прекращается, и

принимаемых сигналов

координат

  • 8.6  Определение предела погрешности измерения приращения

координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011

  • 8.7   Определение предела погрешности измерений углов

пространственной ориентации

  • 8.8 Определение предела погрешности воспроизведения беззапросной

дальности по фазе дальномерного кода

  • 8.9 Определение предела погрешности воспроизведения координат

потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011

  • 8.10 Определение предела погрешности измерения беззапросной

дальности по фазе дальномерного кода

  • 8.11 Определение предела погрешности воспроизведения беззапросной

дальности по фазе несущей частоты

  • 8.12 Определение предела погрешности измерения беззапросной

дальности по фазе несущей частоты

  • 8.13 Определение предела погрешности воспроизведения скорости

изменения беззапросной дальности

  • 8.14 Определение предела погрешности формирования скорости

потребителя ГНСС

  • 8.15 Определение предела погрешности измерения скорости изменения

беззапросной дальности

  • 8.16 Определение предела погрешности установки уровня мощности

выходных сигналов

  • 8.17 Определение предела погрешности синхронизации шкалы времени имитатора (выход сигнала метки времени) с меткой времени, передаваемой

в навигационном сигнале

  • 8.18 Определение предела погрешности формирования разности фаз

несущих частот между двумя выходами

  • 8.19 Определение предела погрешности формирования координат

потребителя ГНСС, вносимой при записи-воспроизведении навигационного сигнала

  • 8.20 Определение предела погрешности формирования скорости

потребителя ГНСС, вносимой при записи-воспроизведении навигационного сигнала

Перечень сокращений

1 Общие сведения
  • 1.1 Настоящая методика поверки распространяется на комплекс эталонный формирования и измерения радионавигационных параметров (далее по тексту — ЭФИР), изготовленный ФГУП «ВНИИФТРИ» г. Солнечногорск, р.п. Менделеево и устанавливает методы и средства его первичной и периодической поверок.

  • 1.2 Интервал между поверками — 1 год.

2 Операции поверки
  • 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1 — Перечень операций, выполняемых при поверке

Наименование операции

Номер пункта методики

Проведение поверки

после ремонта

при периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование и идентификация ПО

8.2

да

да

3 Определение (контроль) метрологических характеристик

1.1 Определение номинальных значений несущих частот выходных и принимаемых сигналов

8.3

да

нет

1.2 Определение предела погрешности хранения абсолютных координат

8.4

да

да

1.3 Определение предела погрешности формирования приращения координат

8.5

да

да

1.4 Определение предела погрешности измерения приращения координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011

8.6

да

да

1.5 Определение предела погрешности измерений углов пространственной ориентации

8.7

да

да

1.6 Определение предела погрешности воспроизведения беззапросной дальности по фазе дальномерного кода

8.8

да

да

1.7 Определение предела погрешности воспроизведения координат потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011

8.9

да

да

1.8 Определение предела погрешности измерения беззапросной дальности по фазе дальномерного кода

8.10

да

да

1.9 Определение предела погрешности воспроизведения беззапросной дальности по фазе несущей частоты

8.11

да

да

Наименование операции

Номер пункта методики

Проведение поверки

после ремонта

при периодической поверке

1.10 Определение предела погрешности измерения безза-просной дальности по фазе несущей частоты

8.12

да

да

1.11 Определение предела погрешности воспроизведения скорости изменения беззапросной дальности

8.13

да

да

1.12 Определение предела погрешности формирования скорости потребителя ГНСС

8.14

да

да

1.13 Определение предела погрешности измерения скорости изменения беззапросной дальности

8.15

да

да

1.14 Определение предела погрешности установки уровня мощности выходных сигналов

8.16

да

да

1.15 Определение предела погрешности синхронизации шкалы времени имитатора (выход сигнала метки времени) с меткой времени, передаваемой в навигационном сигнале

8.17

да

да

1.16 Определение предела погрешности формирования разности фаз несущих частот между двумя выходами

8.18

да

да

1.17 Определение предела погрешности формирования координат потребителя ГНСС, вносимой при записи-воспроизведении навигационного сигнала

8.19

да

да

1.18 Определение предела погрешности формирования скорости потребителя ГНСС, вносимой при записи-воспроизведении навигационного сигнала

8.20

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается, и ЭФИР бракуется.

  • 2.3 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 Средства поверки
  • 3.1 Рекомендуемые средства поверки ЭФИР приведены в таблице 2.

Таблица 2 — Средства измерений, используемые при поверке

Номер пункта методики

Наименование рабочих эталонов или вспомогательных средств поверки. Номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

8.3,8.16

Анализатор сигналов Agilent N9030 А с опцией 526, диапазон частот от 3 до 26,5 • 109 Гц, пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора ± 1,55-10-7

Номер пункта методики

Наименование рабочих эталонов или вспомогательных средств поверки. Номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

8.4, 8.5, 8.6,

8.7, 8.15, 8.19,

8.20

ГЭТ 199-2018, среднее квадратическое отклонение результата измерений S — 1,0 мкм; неисключенная систематическая погрешность (при уровне доверительной вероятности 0,99) —± 5 мкм

8.3, 8.9,8.8, 8.10,

8.11,8.12, 8.13,

8.14,8.15, 8.17,

8.18,8.19, 8.20

Государственный рабочий эталон 1 разряда времени и частоты, предел допускаемой относительной погрешности по частоте ± 1,0 -10-13, предел допускаемых смещений рабочих шкал времени относительно национальной шкалы времени составляют ± 500 нс.

8.8, 8.9, 8.11,

8.17,8.18

Осциллограф цифровой запоминающий Lecroy WaveMaster SDA 820 Zi, вертикальное разрешение 8 бит, межканальный джиттер не более 250 фс, частота дискретизации 40 ГГц

8.10,8.12, 8.13,

8.14,8.15, 8.20

Частотомер 53230 А, диапазон измерений частоты от 1 до 350 МГц, разрешающая способность измерений временного интервала 20 пс

  • 3.2 Все средства поверки, применяемые при поверке имитатора сигналов, должны быть исправны, аттестованы или поверены.

  • 3.3 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные, обеспечивающие определение метрологических характеристик ЭФИР с требуемой точностью.

4 Требования к квалификации поверителей
  • 4.1 Поверка должна осуществляться лицами с высшим или средним техническим образованием, квалифицированными в качестве поверителей в области координатно-временных средств измерений.

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80.

6 Условия поверки
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C...............................................20±5;

  • - напряжение питания от сети переменного тока

частотой от 48 до 52 Гц, В............................................................................220±22.

Примечание — Допускается проведение поверки в реально существующих условиях, кроме особо оговоренных в данной методике поверки, если они не выходят за пределы рабочих условий, установленных в инструкциях по эксплуатации оборудования, применяемых при поверке.

7 Подготовка к поверке
  • 7.1 Поверитель должен изучить техническую документацию изготовителя и руководство по эксплуатации применяемых средств поверки.

  • 7.2 Перед проведением операций поверки необходимо:

  • - проверить комплектность ЭФИР согласно паспорту;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки;

  • - заземлить (если это необходимо) рабочие эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

8 Проведение поверки

8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра проверить отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений, чистоту и исправность разъёмов и гнёзд.

  • 8.1.2 Результаты поверки считать положительными, если отсутствуют механические повреждения и ослабления элементов, фиксация их положения чёткая, разъёмы и гнёзда чистые и исправные.

  • 8.2 Опробование и идентификация ПО

8.2.1 Опробование ЭФИР

  • 8.2.1.1 Проверить работоспособность ЭФИР согласно руководству по эксплуатации на эталонный комплекс формирования и измерения радионавигационных параметров ЭФИР.

8.2.2 Идентификация ПО

  • 8.2.2.1 Определить идентификационные данные ПО ЭФИР в соответствии с эксплуатационной документацией.

  • 8.2.2.2 Идентификационные данные ПО представлены в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование

SimGEN

Наименование программы и исполняемого файла

Воспроизведение сценариев имитатора сигналов «SimGEN.exe»

Номер версии (идентификационный номер), не ниже

GUI version 6.03.00

Engine version 6.03.00

Продолжение таблицы 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование

GrafNav

Наименование программы и исполняемого файла

Постобработка измерений навигационной аппаратуры потребителей

«GrafNav.exe»

Номер версии (идентификационный номер), не ниже

8.50.2425

Продолжение таблицы 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Inertial Explorer

Наименование программы и исполняемого файла

Постобработка измерений комплексированной навигационной аппаратуры потребителей «Inertial Explorer.exe»

Номер версии (идентификационный номер), не ниже

8.50.4923

Продолжение таблицы 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ТДЦК.80253-01

Наименование программы и исполняемого файла

Специальное программное обеспечение автоматизированного рабочего места «Среда создания сценариев»

Номер версии (идентификационный номер), не ниже

1

  • 8.2.3 Результаты поверки считать положительными, если выполняются пп. 8.2.1.1 и идентификационные данные ПО соответствуют данным, указанным в таблице 3, в противном случае ЭФИР бракуется и направляется в ремонт.

8.3 Определение номинальных значений несущих частот выходных и принимаемых сигналов

  • 8.3.1 Для определения номинальных значений несущих частот радионавигационных сигналов, воспроизводимых имитаторами сигналов из состава ЭФИР, собрать схему измерений в соответствии с рисунком 1.

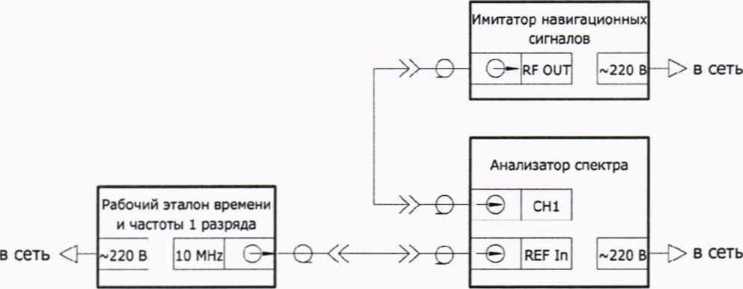

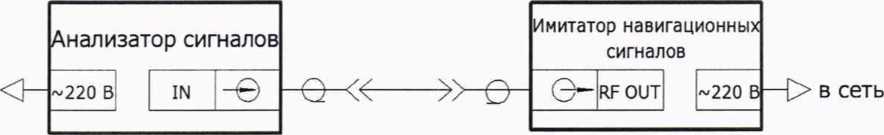

Рисунок 1 — Схема измерений для определения значений несущих частот выходных сигналов ЭФИР

  • 8.3.2 Дождаться установления рабочего режима для каждого из средств измерений.

  • 8.3.3 Настроить анализатор спектра таким образом, чтобы уровень собственных шумов был не более минус 115 дБм.

  • 8.3.4 В соответствии с руководством по эксплуатации имитатора навигационных сигналов поочередно устанавливать выдачу доступных навигационных сигналов ГНСС в каждом частотном диапазоне (дальномерный код отключен, доплеровский сдвиг частоты отключен, уровень мощности не менее минус 100 дБВт) в соответствии с таблицей 4.

  • 8.3.5 Фиксировать значения номинальных несущих частот на анализаторе спектра.

  • 8.3.6 Выполнить пп. 8.3.1-8.3.5 для имитаторов сигналов из состава ЭФИР согласно таблице 4.

  • 8.3.7 После подтверждения генерации номинальных значений несущих частот имитатором сигнала для определения номинальных значений несущих частот радионавигационных сигналов, принимаемых НАП из состава ЭФИР, собрать схему измерений в соответствии с рисунком 2.

    в сеть О-

    Навигационная аппаратура потребителей

    ~220 В

    ANT

    ©

    Имитатор навигационных сигналов

    о-«-—

    ~220 в—О в сеть

Рисунок 2 — Схема измерений для определения значений несущих частот принимаемых сигналов ЭФИР

  • 8.3.8 В соответствии с руководством по эксплуатации имитатора навигационных сигналов установить выдачу доступных навигационных сигналов ГНСС в соответствии с таблицей 4.

  • 8.3.9 Поочередно меняя имитаторы и НАП удостовериться в приеме навигационных сигналов согласно таблице 4 по индикации НАП согласно ее руководству по эксплуатации.

  • 8.3.10 Результаты поверки считать положительными, если в совокупности имитаторы сигналов из состава ЭФИР генерируют несущие частоты ГНСС, а НАП из состава ЭФИР принимают воспроизводимые сигналы от имитатора навигационных сигналов согласно перечню генерируемых и принимаемых сигналов в таблице 4.

8.4 Определение предела погрешности хранения абсолютных координат

  • 8.4.1 Установить антенны геодезических многочастотных приемников сигналов глобальных навигационных спутниковых систем из состава ГЭТ 199-2018 (далее — приемники) на астрономо-геодезические пункты (АГП, ГП-1, ГП-2) из состава ЭФИР.

  • 8.4.2 В соответствии с руководством пользователя настроить приемники на прием сигналов ГНСС ГЛОНАСС и GPS.

  • 8.4.3 Провести измерения радионавигационных параметров по сигналам навигационных космических аппаратов ГНСС с записью часовых результатов измерений во внутреннюю память приемников на сеансе измерений длительностью 1 сут.

Таблица 4 — Перечень навигационных сигналов

Навигационный сигнал ГНСС

Значение

Имитаторы навигационных сигналов (наличие выходных сигналов)

Навигационная аппаратура потребителей (наличие принимаемых сигналов)

АИНС-М

GSS7000

ЭИНС ГБ

ИНП-СМ

PolaRx5

БИС АСО

PolaRx5e

SPAN SE LC1

ГЛОНАСС L1 (ЧР)

1602 -ь л? 0,5625 *>

Z

Z

Z

Z

Z

Z

Z

Z

ГЛОНАСС L2 (ЧР)

1246 + и-0,4375 11

Z

Z

Z

Z

Z

Z

Z

Z

ГЛОНАСС LI (КР)

1600,995

Z

Z

Z

ГЛОНАСС L2 (КР)

1248,060

Z

Z

ГЛОНАСС L3

1202,025

Z

Z

Z

Z

Z

Z

ГЛОНАСС SI

2211,5 + к 0,25 2)

Z

GPSL1

1575,42

Z

Z

Z

Z

Z

Z

z

GPS L2

1227,60

Z

Z

Z

Z

Z

Z

z

GPS L5

1176,45

Z

Z

Z

Z

Z

Z

Galileo El

1575,42

Z

Z

Z

Z

Z

Galileo Е6

1278,75

Z

Z

Z

Z

Z

Galileo E5a

1176,45

Z

Z

Z

Z

Z

Galileo E5b

1207,14

Z

Z

Z

Z

Z

BeiDou BIC

1575,42

Z

Z

Z

Z

Z

BeiDou B3

1268,52

Z

Z

Z

Z

Z

BeiDou B2

1207,14

Z

Z

Z

Z

Z

QZSS LI

1575,42

Z

Z

Z

Z

Z

QZSS L2

1227,60

Z

Z

Z

Z

Z

QZSS L5

1176,45

Z

Z

Z

Z

Z

SBAS LI

1575,42

Z

Z

Z

Z

Z

Z

SBAS L5

1176,45

Z

Z

Z

Z

Z

'Тде n — номер частотной литеры от минус 7 до 6

2) Где к — номер частотной литеры от 1 до 7

  • 8.4.4 Провести обработку результатов измерений с использованием программного обеспечения «Justin», входящего в состав ГЭТ 199-2018, следующим образом:

  • - загрузить в ПО файлы с результатами измерений;

  • - загрузить в ПО файл с результатами измерений приемника, установленного на пункте MDVJ, являющегося исходным в системе координат ITRF2005 (http://itrf.ign.fr/ITRF_solutions/2008/doc/ ITRF2008_GNSS.SSC.txt);

  • - назначить пункт «MDVJ» базовым, координаты пункта вести в соответствии с данными с сервера ftp://ftp.unibe.ch/aiub/BSWUSER52/STA/ из файла формата CRD на ближайшую дату;

  • - провести обработку базисных линий.

  • 8.4.5 Выполнить обработку измерений, полученных в ходе выполнения п. 8.4.3 в соответствии с п. 8.4.4 для сеансов измерений длительностью 1 ч.

  • 8.4.6 Определить текущую расчетную координату Xпункта:

X,=Xm + Vx-T,                        (1)

где %оп— опорные координаты, полученные при проведении геодезической привязки;

Т— интервал времени в годах с момента проведения геодезической привязки;

Vx — скорость изменения координаты

у _ у

(2)

где Хл и — координаты X пункта на текущий момент и при проведении предыдущей геодезической привязки соответственно.

  • 8.4.7 Аналогично п. 8.4.6 определить координаты Хт, Ут, Ъ для всех пунктов.

  • 8.4.8 Рассчитать действительные значения координаты Xпункта:

(3)

где N — количество сеансов, X, — результат измерений координаты Xв /-ом сеансе.

  • 8.4.9 Перевести координаты пунктов в системы координат WGS-84, ПЗ-90.11, ГСК-2011 в соответствии с справочным документом «Параметры Земли 1990 года (ПЗ-90.11)».

  • 8.4.10 Для каждой координаты пункта рассчитать погрешность хранения абсолютных координат:

(4)

  • 8.4.11 Выполнить вычисления погрешности для всех координат Y, У, Z каждого из пунктов АГП, ГП-1, ГП-2.

  • 8.4.12 Результаты поверки считать положительными, если погрешности хранения абсолютных координат по каждой оси для пунктов не более 0,01 м.

8.5 Определение предела погрешности формирования приращения координат

  • 8.5.1 Создать и запустить на АИНС-М из состава ЭФИР сценарий по формированию сигналов ГНСС ГЛОНАСС и GPS согласно руководству по эксплуатации для двух неподвижных объектов длительностью 6 ч.

  • 8.5.2 На два РЧ выхода подключить приемники из состава ГЭТ 199-2018 и провести измерения радионавигационных параметров с записью измерительной информации с темпом 1 с в течение длительности сценария имитации.

  • 8.5.3 С использованием СПО из состава ГЭТ 199-2018 по результатам измерений рассчитать приращения координат для двух имитируемых объектов AY, АГ, AZ.

  • 8.5.4 Результаты поверки считать положительными, если погрешность формирования приращения координат не более (0,003 + 0,5 10-3 Л) м (А — приращение координат, км).

8.6 Определение предела погрешности измерения приращения координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011

  • 8.6.1 Выбрать три базисных линии протяженностью от 0,07 до 30 км на основании геодезических пунктов, входящих в состав ГЭТ 199-2018.

Примечание — Координаты начальных и конечных пунктов из состава ГЭТ 199-2018, а также их взаимного планового и высотного положения известны с погрешностями, прописанными в паспорте на эталон.

  • 8.6.2 Разместить на выбранных опорных пунктах навигационную аппаратуру потребителей из состава ЭФИР и провести сеанс измерений длительностью 4 ч.

  • 8.6.3 Обработать полученные измерения с помощью штатного ПО, получив значения координат пунктов в системе координат WGS-84.

  • 8.6.4 Вычислить приращения координат по широте, долготе и высоте между пунктами по формулам:

(5)

АНи,. = Яи((а)-Яв1.(6),

(6)

(7)

где В, L, Н— измеренные координаты пункта по широте, долготе и высоте;

а, b — номер пункта;

/ — номер измерения.

  • 8.6.5 Перевести полученные значения приращения координат по широте и долготе в метры по формулам:

    а(1-е2)

    (8)

    а(1-е2)

    (9)

где а — большая полуось общеземного эллипсоида, м;

е — эксцентриситет общеземного эллипсоида.

  • 8.6.6 Определить приращение координат по /-ой линии с помощью испытуемой аппаратуры:

    (Ю)

  • 8.6.7 Определить погрешность измерения приращения координат:

^ = Sf-S3i9                         (И)

где S3/ действительное значение приращения координат, м.

  • 8.6.8 Выполнить пп. 8.6.3-8.6.7 в системах координат ПЗ-90.11, ГСК-2011.

  • 8.6.9 Результаты поверки считать положительными, если погрешность измерения приращения координат не более (0,003 + 0,5-10_3 L) м (L — приращение координат, км).

8.7 Определение предела погрешности измерений углов пространственной ориентации

  • 8.7.1 Разместить в точке «Т» геодезическую гироплатформу из состава ГЭТ 199-2018, как это показано на рисунке 3.

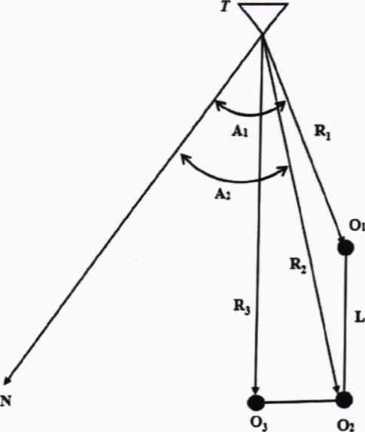

Рисунок 3 — Схема измерения углов пространственной ориентации

  • 8.7.2 В верхней части корпуса гироплатформы закрепить тахеометр из состава ГЭТ 199-2018 в соответствии с РЭ на геодезическую гироплатформу на расстоянии не более 25 м от геодезического штатива О].

  • 8.7.3 Установить геодезическую платформу, как можно ближе к оси O1O2 ((Л1-Л2) < 5°), контролируя тахеометром.

Примечание — Точки О\, Ог и Оз закрепляют опорную плоскость для определения действительных значений углов курса, крена и тангажа.

  • 8.7.4 На геодезических штативах (точки Oi, О2 и (9з) разместить оптические отражатели.

  • 8.7.5 Измерить электронным тахеометром дальности до оптических отражателей R\ (ТО\), Ri (ТО2) R3 (ТОз).

  • 8.7.6 Измерить теодолитом из состава ГЭТ 199-2018 углы в горизонтальной плоскости (А\, Л2) и вертикальной плоскости (Fj, Г2, F3).

  • 8.7.7 Снять оптические отражатели.

  • 8.7.8 Рассчитать действительные значения углов пространственной ориен

тации:

- угол курса:

= arcs in

R} • cos

(12)

(13)

(14)

-(7^ sinF2-R} sinF])2

- угол крена:

уд = arcsin

R3 • cos F3 - R2 sin Г2 ' k L} cos /3

- угол тангажа:

л = arcsin

Л R2 sin Г2 - Rx sin Fj

4 L cos /      ?

  • 8.7.9 Разместить антенные модули инерциальной-спутниковой навигационной системы SPAN SE LCI (далее по тексту — УНАП) на геодезических штативах (01, 01 и Оз).

  • 8.7.10 Включить УНАП в соответствии с порядком включения, приведенным в РЭ.

  • 8.7.11 Провести измерения углов пространственной ориентации УНАП (курса, крена, тангажа) с записью результатов во внутреннюю память в течение 1 ч (не менее 3000 результатов измерений углов пространственной ориентации).

  • 8.7.12 Определить погрешность определения УНАП каждого угла пространственной ориентации по формуле для угла курса:

(15)

где осизм — измеренное значение угла пространственной ориентации УНАП, °; ад — действительное значение угла пространственной ориентации, °.

  • 8.7.13 Выполнить п. 8.7.12 для углов крена и тангажа.

  • 8.7.14 Результаты поверки считать положительными, если погрешность измерений углов пространственной ориентации не более 0°1'.

8.8 Определение предела погрешности воспроизведения беззапросной дальности по фазе дальномерного кода

  • 8.8.1 Собрать схему измерений, приведенную на рисунке 4, подключив имитатор сигналов ЭИНС ГБ к осциллографу и источнику опорных сигналов из состава рабочего эталона 1 разряда времени и частоты.

в сеть

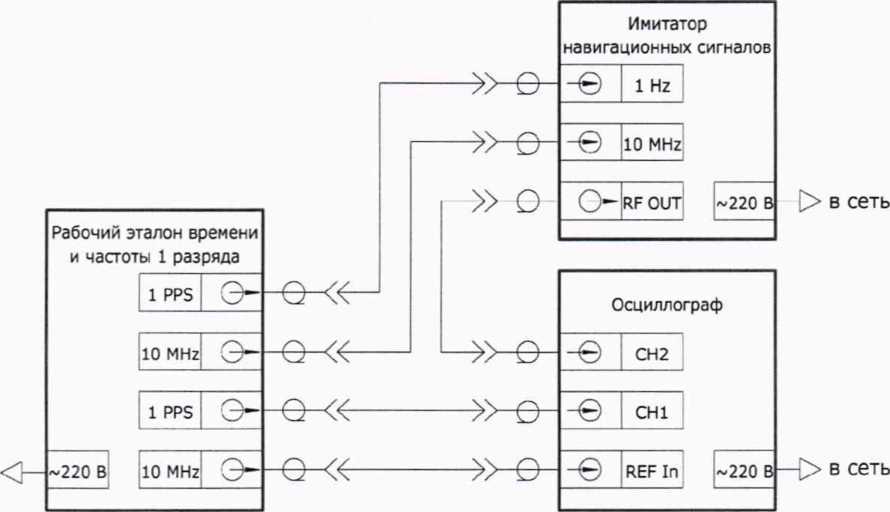

Рисунок 4 — Схема измерений для определения погрешности воспроизведения псевдодальности по фазе дальномерного кода

  • 8.8.2 Сформировать и воспроизвести на имитаторе сценарий по формированию сигнала в диапазоне L1 (литера 0) ГНСС ГЛОНАСС.

  • 8.8.3 Установить нулевым значение скорости изменения псевдодальности (псевдоскорости).

  • 8.8.4 Настроить осциллограф на запись временной реализации входного сигнала канала 2 с частотой дискретизации не менее 40 ГГц, длительность записи не менее 1 мс.

  • 8.8.5 В качестве триггера использовать сигнал 1 PPS в канале 1 с запуском по восходящему фронту по уровню 1 В.

  • 8.8.6 Однократно записать временную реализацию входного сигнала на осциллографе.

  • 8.8.7 Получить с осциллографа дискретную выборку записанного сигнала и соответствующую ей дискретную выборку меток времени.

  • 8.8.8 Демодулировать полученный навигационный сигнал.

  • 8.8.9 Определить по сглаженному демодулированному сигналу интервал времени между импульсным сигналом времени 1 Гц и событиями в навигационных сигналах, характеризующихся изменением фазы высокочастотного сигнала, то есть переходом фронта демодулированного навигационного сигнала через ноль (отдельно провести оценку по синфазной и квадратурной составляющей записанного навигационного сигнала, при этом учесть групповое время запаздывания сигнала в соединительных кабелях на соответствующих частотах).

  • 8.8.10 Рассчитать значения невязок фронтов ПСП относительно номинального положения:

    =t^-round

    (t "l

    ‘chip/

    T k Chip у

    ■Т chip,

    (16)

где i — номер перехода чипа ПСП через нуль;

Лднр — измеренное время начала чипа ПСП;

Tchip — длительность чипа ПСП;

round(X) — функция округления до ближайшего целого числа.

  • 8.8.11 Рассчитать среднее значение рассчитанных невязок фронтов ПСП для каждой выборки по формуле:

(17)

где К — число переходов фронтов ПСП в записанной выборке.

  • 8.8.12 Провести не менее 30 измерений.

  • 8.8.13 Рассчитать систематическую составляющую погрешности формирования псевдодальностей по синфазной и квадратурной составляющим относительно секундной метки шкалы времени:

Л/т = —(18)

т N

где N— число измерений.

  • 8.8.14 Перевести погрешность формирования псевдодальности по фазе дальномерного кода Мт из секунд в метры Mr умножением на скорость света с = 299792458 м/с.

  • 8.8.15 Провести измерения пп. 8.8.2-8.8.14 по всем литерам сигнала с частотным разделением и выборочно по пяти НКА с кодовым разделением всех ГНСС в соответствии с таблицей 4.

  • 8.8.16 Из всех полученных значений Mr для каждой ГНСС вычесть среднее арифметическое значение, получив приведенную погрешность воспроизведения псевдодальности MR.

  • 8.8.17 Принять вычтенное значение за базовую систематическую погрешность формирования псевдодальности по фазе дальномерного кода.

  • 8.8.18 Выполнить пп. 8.8.1-8.8.17 для АИНС-М и GSS7000 из состава ЭФИР.

  • 8.8.19 Результаты поверки считать положительными, если для всех литер рабочей частоты всех частотных диапазонов всех систем значения модуля приведенной погрешности воспроизведения беззапросной дальности по фазе дальномерного кода не более 0,05 м.

8.9 Определение предела погрешности воспроизведения координат потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011

  • 8.9.1 Выполнить пп. 8.8.1-8.8.18.

  • 8.9.2 Рассчитать погрешность воспроизведения координат потребителя ГНСС (для измерений под открытым небом PDOP не превышает 2, соответственно принимается PDOP равный 2):

    coord

(19)

где PDOP — геометрический фактор снижения точности определения местоположения, зависит от формируемого созвездия навигационных космических аппаратов; МR приведенная погрешность воспроизведения беззапросной дальности по фазе дальномерного кода.

  • 8.9.3 Результаты поверки считать положительными, если погрешности воспроизведения координат потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011 не более 0,1 м.

8.10 Определение предела погрешности измерения беззапросной дальности по фазе дальномерного кода

  • 8.10.1 Выполнить п. 8.8 для имитатора навигационных сигналов АИНС-М из состава ЭФИР.

  • 8.10.2 Собрать схему измерений, приведенную на рисунке 5, при этом в качестве навигационного приёмника использовать НАП PolaRx5.

  • 8.10.3 Настроить измеритель временных интервалов на измерение интервалов времени от входа «А» ко входу «В» по нарастающему фронту сигналов по уровню 1 В.

  • 8.10.4 Настроить навигационный приемник из состава ЭФИР в соответствии с руководством по эксплуатации на запись измерений текущих навигационных параметров с частотой одно сообщение в 30 с в файл формата RJNEX.

  • 8.10.5 Установить работу НАП от внешнего источника опорной частоты

  • 8.10.6 Подготовить и запустить сценарий имитации с параметрами, приведенными в таблице 5.

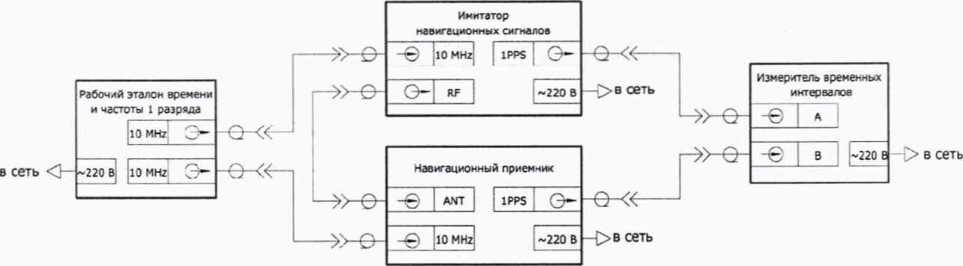

Рисунок 5 — Схема измерений для определения погрешности измерения псевдодальности по фазе дальномерного кода

Таблица 5 — Параметры сценария

Наименование характеристики

Значение

Формируемые спутниковые навигационные сигналы

Все доступные сигналы в соответствии с таблицей 4

Продолжительность

1 сут

Дискретность записи

30 с

Количество НКА GPS/ГЛОНАСС

Текущая группировка

Параметры среды распространения навигационных сигналов

Тропосфера отсутствует Ионосфера отсутствует

Начальные координаты в СК WGS-84:

  • - широта

  • - долгота

  • - высота, м

57 °00’00" N

36 °00'00" Е 200,00

Модель движения объекта

Статика

  • 8.10.7 По окончанию сценария зафиксировать и записать значение расхождения шкал времени НАП и имитатора сигналов.

  • 8.10.8 Выделить из итоговых результатов измерения псевдодальности НАП по фазе дальномерного кода сигналов ГНСС ГЛОНАСС в частотном диапазоне L1 для каждого видимого НКА.

  • 8.10.9 Выделить соответствующие действительные значения псевдодальности (на эпохи измерений НАП) из файла протокола сценария имитатора сигналов, сформированного при его создании.

  • 8.10.10 Рассчитать погрешность измерения псевдодальности по фазе дальномерного кода:

+ (20)

где Pref— действительное /-го значение псевдодальности до НКА, измеренное приемным устройством, м;

Pi— сформированное /-го значение псевдодальности до НКА, взятое из протокола сценария, м;

А/ — расхождение шкал времени НАП и имитатора сигналов, с;

с — скорость распространения электромагнитной волны в вакууме, м/с;

N— число измерений.

  • 8.10.11 Выполнить вычисления по формуле (20) для каждой частотной литеры ГНСС ГЛОНАСС в частотном диапазоне L1.

  • 8.10.12 Из всех полученных АР вычесть среднее значение погрешностей для всех литер сигналов стандартной точности системы ГЛОНАСС в частотном диапазоне L1, получив приведенные значения погрешности воспроизведения псевдодальности по фазе дальномерного кода ДР.

  • 8.10.13 Среднее значение погрешностей для всех литер сигналов стандартной точности системы ГЛОНАСС в частотном диапазоне L1 записать как базовую систематическая погрешность.

  • 8.10.14 Повторить вычисления пп. 8.10.8-8.10.13 для всех доступных сигналов в соответствии с таблицей 4, приняв в п. 8.10.13 за базовую систематическую погрешность среднее значение погрешности измерения псевдодальности в соответствующем диапазоне.

  • 8.10.15 Выполнить пп. 8.10.2-8.10.14 для навигационных приемников ИНП-СМ, БИС АСО, PolaRx5e из состава ЭФИР.

  • 8.10.16 Результаты поверки считать положительными, если для всех литер рабочей частоты всех частотных диапазонов всех систем значения модуля приведенной погрешности измерения беззапросной дальности по фазе дальномерного кода не более 0,05 м.

8.11 Определение предела погрешности воспроизведения беззапросной дальности по фазе несущей частоты

  • 8.11.1 Выполнить пп. 8.8.1-8.8.8 для имитатора навигационных сигналов ЭИНС ГБ из состава ЭФИР.

  • 8.11.2 Определить угол поворота Аф сигнального созвездия до момента равенства средних значений реальной и мнимой частей комплексной огибающей сигнала, что соответствует разности фаз между воспроизводимым сигналом имитатора и синтезируемым гармоническим сигналом с нулевой начальной фазой.

  • 8.11.3 Провести не менее 100 измерений.

  • 8.11.4 Рассчитать погрешность воспроизведения псевдодальности по фазе несущей частоты по формуле: где Аф — измеренная разности фаз; N — число измерений.

  • 8.11.5 Перевести погрешность формирования псевдодальности по фазе несущей частоты из радиан в метры умножением на длину волны несущей и делением на 2 л.

  • 8.11.6 Провести измерения пп. 8.11.1-8.11.5 по всем литерам сигнала с частотным разделением и выборочно по пяти НКА с кодовым разделением всех ГНСС в соответствии с таблицей 4.

  • 8.11.7 Выполнить пп. 8.11.1-8.11.6 для АИНС-М и GSS7000 из состава ЭФИР.

  • 8.11.8 Выбрать наибольшее значение из всех типов сигналов.

  • 8.11.9 Результаты поверки считать положительными, если погрешность воспроизведения беззапросной дальности по фазе несущей частоты не более 0,001 м.

8.12 Определение предела погрешности измерения беззапросной дальности по фазе несущей частоты

  • 8.12.1 Выполнить пп. 8.11.1-8.11.6 для имитатора навигационных сигналов АИНС-М из состава ЭФИР.

  • 8.12.2 Выполнить пп. 8.10.2-8.10.7 для НАПРо1аИх5, БИС АСО из состава ЭФИР.

  • 8.12.3 Выделить из итоговых результатов измерения псевдодальности НАП по фазе несущей частоты сигналов ГНСС ГЛОНАСС с открытым доступом в частотном диапазоне L1 для каждого видимого НКА.

  • 8.12.4 Перевести измерения НАП в метры путём умножения на длину волны.

  • 8.12.5 Выделить соответствующие значения псевдодальности (на эпохи измерений НАП) из файла протокола сценария имитатора сигналов, сформированного при его создании.

  • 8.12.6 Рассчитать первые разности измерений псевдодальности по фазе несущей частоты на каждую эпоху:

где Prefcp— действительное z-e значение псевдодальности по фазе несущей частоты до НКА, измеренное приемным устройством, м;

Ptpi— сформированное z-e значение псевдодальности по фазе несущей частоты до НКА, взятое из протокола сценария, м.

  • 8.12.7 Рассчитать погрешность воспроизведения псевдодальности по фазе несущей частоты:

  • 8.12.8 Выполнить пп. 8.12.3-8.12.7.

  • 8.12.9 По результатам вычислений для каждой номинальной частоты выбрать наибольшее значение погрешности измерения псевдо дальности по фазе несущей частоты.

  • 8.12.10 Результаты поверки считать положительными, если погрешность измерения беззапросной дальности по фазе несущей частоты не более 0,001 м.

8.13 Определение предела погрешности воспроизведения скорости изменения беззапросной дальности

  • 8.13.1 Для получения измерительной информации собрать схему в соответствии с рисунком 6, использовав имитатор навигационных сигналов АИНС-М из состава ЭФИР.

  • 8.13.2 Подключить с помощью радиочастотного кабеля к калибровочному выходу имитатора вход канала 1 частотомера.

  • 8.13.3 Подключить выходной сигнал 10 МГц комплекса формирования шкалы времени из состава рабочего эталона 1 разряда времени и частоты в качестве внешнего генератора опорной частоты для частотомера и имитатора.

  • 8.13.4 Настроить имитатор на воспроизведение сигналов ГНСС ГЛОНАСС одного космического аппарата (литера 0) в частотном диапазоне L1:

  • - мощность выходного сигнала не менее минус 70 дБ;

  • - формирования ПСП и цифровой информации в навигационном сигнале нет;

  • - относительная скорость НКА равна нулю, что соответствует нулевому смещению несущей частоты навигационного сигнала от номинальной.

    »-е-

    в сеть

    Рабочий эталон времени и частоты 1 разряда

    10 MHz

    О-

    ~220 В

    10 MHz

    0-

    е-«
    е»-е-

    Имитатор

    навигационных сигналов

    10 MHz

    о

    RF

    ~220 В

    —£>в сеть

    Частотомер

    е

    А

    10 MHz

    ~220 В

    —> в сеть

Рисунок 6 — Схема измерений для определения погрешности воспроизведения псевдоскорости

  • 8.13.5 Провести не менее 100 повторных измерений частоты несущего гармонического колебания навигационного сигнала.

  • 8.13.6 Выполнить п. 8.13.5 для следующих значений относительной скорости НКА в диапазоне от минус 4000 до 4000 м/с с шагом 1000 м/с.

  • 8.13.7 Пересчитать для каждого НКА и типа навигационного сигнала значение частоты несущего гармонического колебания навигационного сигнала в псевдоскорость по выражению:

    V = c-

    А

    F-F

    (24)

где F— значение измеренной частоты несущего гармонического колебания; с — скорость распространения электромагнитной волны в вакууме;

F — номинальное значение частоты несущего гармонического колебания.

  • 8.13.8 Определить погрешность формирования псевдоскоростей для всех НКА всех частотных диапазонов всех ГНСС:

(25)

где Иизм — измеренное значение псевдоскорости, м/с;

Куст — установленное значение псевдоскорости по данным протокола сценария, м/с;

  • 8.13.9 По результатам вычислений для каждой номинальной частоты выбрать наибольшее значение погрешности воспроизведения псевдоскорости.

  • 8.13.10 Результаты поверки считать положительными, если погрешность воспроизведения скорости изменения беззапросной дальности не более 0,01 м/с.

8.14 Определение предела погрешности формирования скорости потребителя ГНСС

  • 8.14.1 Выполнить п. 8.13.

  • 8.14.2 Рассчитать погрешность формирования скорости потребителя ГНСС (для измерений под открытым небом PDOP не превышает 2, соответственно принимается PDOP равный 2):

(26)

где PDOP — геометрический фактор снижения точности определения местоположения, зависит от формируемого созвездия навигационных космических аппаратов;

А/— погрешность формирования псевдоскорости имитатора сигналов ГНСС, м/с.

  • 8.14.3 Результаты поверки считать положительными, если значение погрешности формирования скорости потребителя ГНСС не более 0,02 м/с.

8.15 Определение предела погрешности измерения скорости изменения беззапросной дальности

  • 8.15.1 Выполнить п. 8.13 и убедиться в погрешности воспроизведения псевдоскорости не более 0,01 м/с имитатором сигналов АИНС-М из состава ЭФИР.

  • 8.15.2 Выполнить п. 8.10.2-8.10.7.

  • 8.15.3 Выделить из результатов проведенных измерений навигационным приёмником PolaRx5 значения доплеровского смещения несущей частоты сигналов ГНСС ГЛОНАСС в частотном диапазоне L1 для каждого видимого НК А.

  • 8.15.4 Выделить из файла протокола сценария действительные значения формируемого доплеровского смещения несущей частоты сигналов ГНСС ГЛОНАСС в частотном диапазоне L1 для каждого видимого НКА.

  • 8.15.5 Перевести измеренные значения доплеровского смещения несущей частоты сигналов из [Гц] в [м/с] путём умножения на длину волны (с учётом несущей частоты сигнала), получив значения радиальных псевдоскоростей соответствующих НКА.

  • 8.15.6 Определить погрешность измерения псевдоскорости:

AD^=DAref/-DA,,

(27)

где D7?ref— измеренное z-oe значение псевдоскорости приемным устройством с учетом калибровочной поправки, м/с;

DRi — сформированное действительное z-oe значение псевдоскорости, взятое из протокола сценария, м/с.

  • 8.15.7 Выполнить вычисления по формуле (27) для каждой частотной литеры ГНСС ГЛОНАСС в частотном диапазоне L1.

  • 8.15.8 Повторить аналогичные вычисления по всем литерам сигнала с частотным разделением и НКА с кодовым разделением всех ГНСС в соответствии с таблицей 4.

  • 8.15.9 Повторить пп. 8.15.3-8.15.8 для навигационных приемников PolaRx5e и БИС АСО из состава ЭФИР.

  • 8.15.10 По результатам вычислений для каждой номинальной частоты выбрать наибольшее значение погрешности измерения псевдоскорости.

  • 8.15.11 Результаты поверки считать положительными, если погрешность измерения скорости изменения беззапросной дальности не более 0,01 м/с.

8.16 Определение предела погрешности установки уровня мощности выходных сигналов

  • 8.16.1 Собрать схему измерений в соответствии с рисунком 7, использовав имитатор навигационных сигналов АИНС-М из состава ЭФИР.

Рисунок 7 — Схема измерений для определения погрешности установки уровня мощности выходных сигналов ЭФИР

  • 8.16.2 Включить имитатор сигналов и анализатор сигналов согласно их руководству по эксплуатации.

  • 8.16.3 Дождаться установления рабочего режима работы для каждого из средств измерений.

  • 8.16.4 Сформировать и воспроизвести на имитаторе сигналов сценарий для неподвижного объекта с доступными навигационными сигналами.

  • 8.16.5 Установить уровень мощности Руст на выходе имитатора сигналов.

  • 8.16.6 Методом прямых измерений с учетом поправочных коэффициентов измерить анализатором сигналов уровень мощности Ртм на выходе имитатора сигналов.

  • 8.16.7 Для каждого вида навигационной системы рассчитать погрешность установки уровня мощности по формуле:

\Р =Р -Р .                      (28)

изм       уст                                                         \ /

  • 8.16.8 Результаты поверки считать положительными, если значения погрешности установки уровня мощности выходных сигналов находятся в пределах ± 1 дБ.

    • 8.17 Определение предела погрешности синхронизации шкалы времени имитатора (выход сигнала метки времени) с меткой времени, передаваемой в навигационном сигнале

      • 8.17.1 Выполнить пп. 8.8.1-8.8.17.

      • 8.17.2 Перевести базовую систематическую погрешность формирования псевдодальности в секунды, получив погрешность синхронизации шкалы времени имитатора с меткой времени, передаваемой в навигационном сигнале.

      • 8.17.3 Выполнить пп. 8.17.1-8.17.2 для АИНС-М и GSS7000 из состава ЭФИР.

      • 8.17.4 Результаты поверки считать положительными, если для всех ГНСС значения погрешности синхронизации шкалы времени имитатора (выход сигнала метки времени 1 PPS) с меткой времени, передаваемой в навигационном сигнале, находятся в пределах ± 2 нс.

8.18 Определение предела погрешности формирования разности фаз несущих частот между двумя выходами

  • 8.18.1 Выполнить п. 8.11 для каждого из выходов имитатора сигналов АИНС-М из состава ЭФИР.

  • 8.18.2 Рассчитать погрешность формирования разности фаз несущих частот между двумя выходами имитатора сигналов АИНС-М:

(29)

  • 8.18.3 Результаты поверки считать положительными, если погрешность формирования разности фаз несущих частот между двумя выходами не более 1,5°.

  • 8.19 Определение предела погрешности формирования координат потребителя ГНСС, вносимой при записи-воспроизведении навигационного сигнала

    • 8.19.1 Собрать схему в соответствии с рисунком 8.

    • 8.19.2 Установить антенну геодезического многочастотного приемника сигналов глобальных навигационных спутниковых систем из состава ГЭТ 199-2018 (далее — приемник) на геодезический пункт.

    • 8.19.3 Подключить с помощью сплиттера РНС и приемник на общую антенну ГНСС.

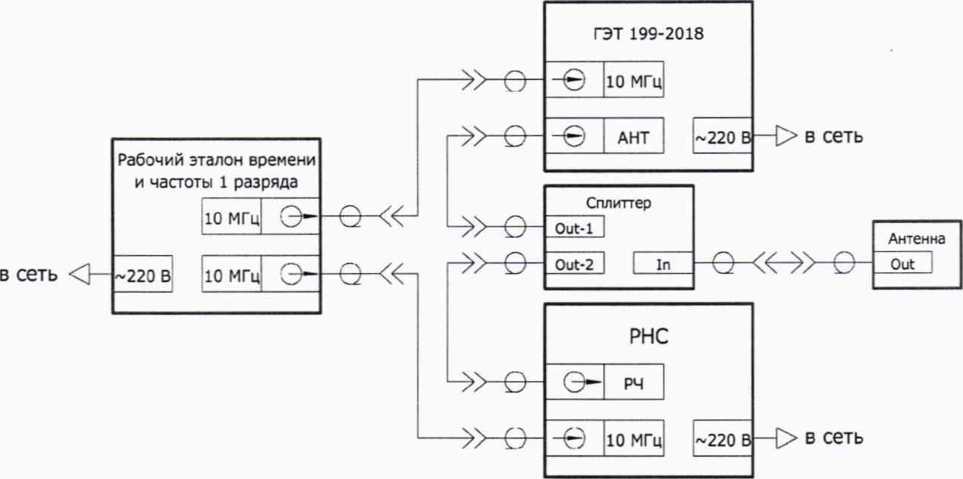

Рисунок 8 — Схема измерений для проведения сбора измерений

  • 8.19.4 Подключить выходной сигнал 10 МГц комплекса формирования шкалы времени из состава рабочего эталона 1 разряда времени и частоты в качестве внешнего генератора опорной частоты для приемника и РНС.

  • 8.19.5 При проведении измерений использовать радиочастотные кабели RF1 и RF2 с известными значениями группового времени запаздывания во всем диапазоне рабочих частот и учитывать эти значения при вычислениях.

  • 8.19.6 Использовать сплиттер с известными значениями неравномерностью ГВЗ по выходам во всем диапазоне рабочих частот и использовать эти значения при вычислениях.

  • 8.19.7 Настроить приемник на запись текущих навигационных параметров по сигналам ГНСС.

  • 8.19.8 Настроить РНС на запись навигационного сигнала во всех доступных частотных диапазонах.

  • 8.19.9 Проводить запись в течение не менее 4 ч.

  • 8.19.10 Собрать схему в соответствии с рисунком 9.

  • 8.19.11 Подключить приемник напрямую к радиочастотному выходу РНС.

  • 8.19.12 Подключить выходной сигнал 10 МГц комплекса формирования шкалы времени из состава рабочего эталона 1 разряда времени и частоты в качестве внешнего генератора опорной частоты для приемника и РНС.

  • 8.19.13 При проведении измерений использовать радиочастотный кабель RF1 с известными значениями группового времени запаздывания во всем диапазоне рабочих частот и учитывать эти значения при вычислениях.

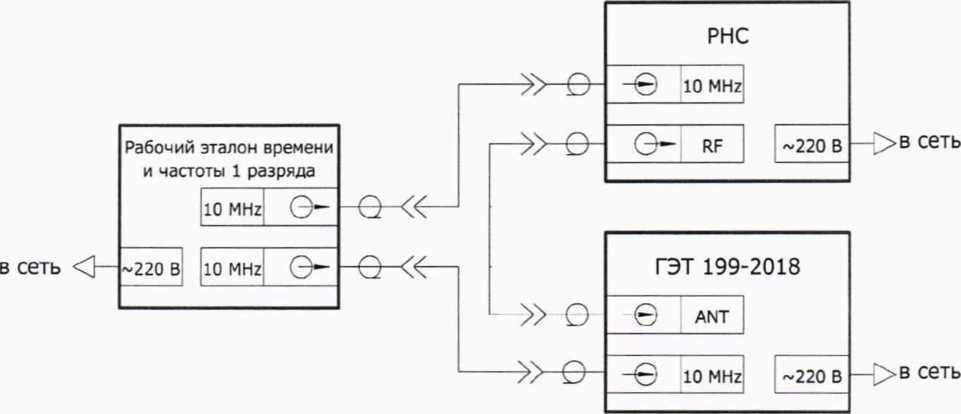

Рисунок 9 — Схема измерений для определения погрешности формирования координат потребителя ГНСС

  • 8.19.14 Настроить приемник на запись текущих навигационных параметров по сигналам ГНСС.

  • 8.19.15 Настроить РНС на воспроизведение ранее записанного навигационного сигнала во всех доступных частотных диапазонах.

  • 8.19.16 Проводить запись в течение не менее 4 ч.

  • 8.19.17 Выделить из итоговых результатов в п. 8.19.9 действительные измерения беззапросной дальности (псевдодальности) НАП по фазе дальномерного кода сигналов ГНСС ГЛОНАСС с открытым доступом в частотном диапазоне L1 для каждого видимого НКА.

  • 8.19.18 Выделить соответствующие значения измеренной псевдодальности (на эпохи измерений НАП) после воспроизведения ранее записанного файла.

  • 8.19.19 Определить погрешности воспроизведения псевдодальностей для одного НКА:

(30)

где Ризм — измеренное действительное у-ое значение псевдодальности до НКА по сигналу с антенны ГНСС, м;

Рвс — измеренноеу-ое значение псевдодальности до НКА по сигналам с РНС м.

  • 8.19.20 Выполнить расчеты п. 8.19.19 для всех видимых НКА в частотном диапазоне L1.

  • 8.19.21 Из всех полученных значений АР вычесть среднее арифметическое значение для сигналов системы ГЛОНАСС в частотном диапазоне L1, полученное значение обозначить как АР .

  • 8.19.22 Принять вычтенное значение как базовую систематическую составляющую.

  • 8.19.23 Выполнить пп. 8.19.17-8.19.22 для всех видимых НКА других частотных диапазонов других ГНСС.

  • 8.19.24 Определить максимальное значение АР из всех ГНСС без учёта знака и принять его за базовую погрешность формирования псевдодальности Mpr.

  • 8.19.25 Определить погрешность формирования координат по формуле (для измерений под открытым небом PDOP не превышает 2, соответственно принимается PDOP равный 2): где PDOP — геометрический фактор снижения точности.

    (31)

  • 8.19.26 Результаты поверки считать положительными, если погрешность формирования координат потребителя ГНСС, вносимая при записи-воспроизведении навигационного сигнала не более 2 м.

8.20 Определение предела погрешности формирования скорости потребителя ГНСС, вносимой при записи-воспроизведении навигационного сигнала

  • 8.20.1 Принять для дальнейших расчётов в качестве исходных данных результаты измерений, полученные в п. 8.19.9.

  • 8.20.2 Выделить из итоговых результатов в п. 8.19.9 действительные измерения псевдоскорости НАП по фазе дальномерного кода сигналов ГНСС ГЛОНАСС с открытым доступом в частотном диапазоне L1 для каждого видимого НКА.

  • 8.20.3 Выделить соответствующие значения измеренной псевдоскорости (на эпохи измерений НАП) после воспроизведения ранее записанного файла.

  • 8.20.4 Провести пересчёт формируемого допплеровского смещения частоты несущей частоты навигационного сигнала в псевдоскорость путём умножения на длину волны на соответствующей частоте.

  • 8.20.5 Определить погрешность воспроизведения псевдоскоростей для одного НКА по формуле (25).

  • 8.20.6 Выполнить расчеты п. 8.19.19 для всех видимых НКА в частотном диапазоне L1.

  • 8.20.7 Из всех полученных значений АГ вычесть среднее арифметическое значение для сигналов системы ГЛОНАСС в частотном диапазоне L1, полученное значение обозначить как \V.

  • 8.20.8 Принять вычтенное значение как базовую систематическую составляющую.

  • 8.20.9 Выполнить пп.8.20.2-8.20.8 для всех видимых НКА других частотных диапазонов других ГНСС.

  • 8.20.10 Определить максимальное значение ДР из всех ГНСС без учёта знака и принять его за базовую погрешность формирования псевдоскорости MdPR.

  • 8.20.11 Определить погрешность формирования скорости по формуле (для измерений под открытым небом PDOP не превышает 2, соответственно принимается PDOP равный 2):

(32)

где PDOP — геометрический фактор снижения точности.

  • 8.20.12 Результаты поверки считать положительными, если погрешность формирования скорости потребителя ГНСС, вносимая при записи-воспроизведении навигационного сигнала не более 0,07 м/с.

9 Оформление результатов поверки
  • 9.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в федеральный информационный фонд по обеспечению единства измерений.

  • 9.2 По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, или выдается извещение о непригодности к применению средства измерений.

  • 9.3 При положительных результатах поверки на ЭФИР выдается свидетельство установленной формы.

  • 9.4 Результаты поверки по требованию заказчика записываются на оборотной стороне свидетельства о поверке или оформляются отдельным приложением к свидетельству.

  • 9.5 В случае отрицательных результатов поверки поверяемый ЭФИР к дальнейшему применению не допускается, на него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель начальника НИО-8

по научной работе ФГУП «ВНИИФТРИ»

В.Н. Федотов

Д.С. Печерица

С.Ю. Бурцев

Начальник 84 отдела

ФГУП «ВНИИФТРИ»

Начальник 841 лаборатории

ФГУП «ВНИИФТРИ»

Перечень сокращений

GNSS

GPS

GUI

ITRF

PDOP

PPS

QZSS

RINEX

SBAS

UTC(SU)

WGS

АГП

ГВЗ

ГЛОНАСС

ГНСС

ГЭТ

ИНП-СМ

KP

МП

НАЛ

HKA

ПО

ПСП

PHC

РЧ

РЭ

CK

CKO

СПО

УНАП

ЧР

ЭИНС

global navigation satellite system, глобальная навигационная спутниковая система

global positioning system (United states of America), глобальная навигационная система навигации (Соединенные штаты Америки) graphical user interface, графический интерфейс пользователя international terrestrial reference frame, международная земная система отсчета

position deletion of precision, коэффициент потери точности pulse-per-second, сигнал частотой 1 Гц

quasi-zenith satellite system, квазизенитная спутниковая система receiver independent exchange format, формат обмена данными для файлов исходных данных навигационных приёмников satellite-based augmentation system, спутниковая система функциональных дополнений

universal time coordinated (Soviet Union), национальная шкала координированного времени Российской Федерации

world geodetic system, всемирная система геодезических параметров Земли

астрономо-геодезический пункт

групповое время запаздывания

глобальная навигационная спутниковая система (Российская Федерация)

глобальная навигационная спутниковая система государственный первичный эталон единиц времени, частоты и национальной шкалы времени

измеритель навигационного поля стационарный модернизированный

кодовое разделение

методика поверки

навигационная аппаратура потребителей

навигационный космический аппарат программное обеспечение

псевдослучайная последовательность

рекордер навигационного сигнала

радиочастотный

Руководство по эксплуатации

система координат

среднее квадратическое отклонение

специальное программное обеспечение

угломерная навигационная аппаратура потребителей частотное разделение

эталонный имитатор навигационных сигналов

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
