Методика поверки «Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008» (ОПИ.046.118 ПМ)

УТВЕРЖДАЮ

*ому per

.И. Ханов.

2011 г.

СИ ФГУП

Генделеева"

Ваттметры-счетчики электрической энергии трехфазные эталонные ЦЭ7008

Методика поверки

ОПИ.046.118ПМ

Руководитель лаборатории электроэнергетики ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева"

Шапиро Е.З.

Настоящая методика предназначена для проведения поверки ваттметра-счетчика электрической энергии трехфазного эталонного ЦЭ7008 ТУ 4381-006-00229903-2010 (в дальнейшем - ВС). Документ устанавливает объем, условия поверки, методы и средства экспериментального исследования метрологических характеристик ВС и порядок оформления результатов поверки.

Межповерочный интервал - 1 год.

• 1 Операции поверки

1.2 При проведении поверки ВС должны быть выполнены операции, указанные в таблице 1. Таблица 1

2 Средства поверки

2.1 При проведении поверки должны быть применены средства, указанные в таблице 2. Таблица 2

• 2.2 Эталонные средства измерений должны обеспечивать определение метрологических характеристик с погрешностью, не превышающей 1/3 значений, установленных в ОПИ.046.118 ТУ.

• 2.3 Все эталонные средства измерений, используемые при поверке, должны иметь документы о поверке или аттестации в органах государственной или ведомственной службы.

• 2.4 Работа со средствами поверки должна производиться в соответствии с их эксплуатационной документацией.

• 3 Требования к безопасности

  • 3.1 При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 22261-94, эксплуатационной документации средств поверки и ВС.

• 4 Условия поверки

  • 4.1 При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха - (20±2) °C;

относительная влажность воздуха - от 30 до 80 %;

атмосферное давление - от 84 до 106 кПа (от 630 до 759,5 мм рт. ст.);

фазные напряжения 3-фазной сети питания - (220±2,4) В;

частота сети питания - (50+0,15) Гц;

коэффициент искажения синусоидальности кривой напряжения питания, %, не более - 5;

внешнее магнитное поле - практически отсутствует (кроме поля Земли).

• 5 Подготовка к поверке

  • 5.1 На поверку предъявляют УИ при выпуске, после ремонта или после технического обслуживания, осуществляемого в соответствии с требованиями ОПИ.046.430 РЭ.

  • 5.2 Перед проведением поверки УИ должна находиться в условиях по п.4.1 не менее 24 ч.

  • 5.3 Перед проведением операций поверки по п.6.4 - 6.10 настоящей методики необходимо подключить к УИ максимальное количество однотипных 3-фазных 4-проводных счетчиков активной энергии. УИ должна находиться во включенном состоянии в течение времени установления рабочего режима (0,25 ч.).

• 6 Проведение поверки

  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие ВС следующим требованиям:

• - корпус ВС не должен иметь механических повреждений (трещин, выбоин и царапин);

-дисплей, кнопки и соединители ВС не должны иметь механических повреждений;

• - маркировка ВС должна соответствовать требованиям ОПИ.046.118 РЭ.

Результат внешнего осмотра записать в протокол, оформленный в соответствии с приложением А. При обнаружении несоответствия п. 6.1 дальнейшую поверку ВС не производить.

• 6.2 Проверка сопротивления изоляции

Проверку производить путем измерения сопротивления изоляции мегаомметром с напряжением 500 В. Показания отсчитывать по истечении 1 мин. после приложения напряжения.

Измерить сопротивление изоляции:

между соединенными вместе контактами вилки сетевого питания и зажимом заземления;

между соединенными вместе входными цепями напряжения и соединенными вместе зажимом заземления и входными цепями тока;

между частотными входами (попарно);

между соединенными вместе входными цепями тока и напряжения и соединенными вместе частотными входами и частотным выходом.

ВС считается выдержавшим испытание, если сопротивление будет не менее 20 МОм.

Результат испытания занести в протокол. При обнаружении несоответствия п. 6.2 дальнейшую поверку ВС не производить.

• 6.3 Проверка электрической прочности изоляции

Электрическую прочность изоляции проверять в нормальных условиях. Испытательное напряжение практически синусоидального переменного тока частотой (50±1) Гц равномерно повышать от нуля до заданного значения за время от 5 до 10 с. Уменьшение испытательного напряжения до нуля производить с такой же скоростью. Изоляцию выдерживать под полным испытательным напряжением в течение 1 мин. Перед проверкой перевести в положение "включено" сетевой выключатель ВС.

Испытательное напряжение 2000 В прикладывать:

между соединенными вместе контактами вилки сетевого питания и зажимом заземления;

между соединенными вместе входными цепями напряжения и зажимом заземления.

ВС считается выдержавшим испытание, если не произошло пробоя или перекрытия изоляции. Появление "короны" или шума при испытаниях не является неудовлетворительным результатом. Результат испытания занести в протокол. При обнаружении несоответствия п. 6.3 дальнейшую поверку ВС не производить.

• 6.4 Опробование

  • 6.4.1 Проверка действия клавиатуры и дисплея на передней панели

Включите питание ВС. На дисплее должно появиться меню режимов работы. Лопасти вентилятора, установленного на задней панели, должны вращаться.

Произведите программирование ВС на один из режимов в соответствии с ОПИ.046.118 РЭ.

ВС считается выдержавшим испытание, если при вводе данных было полное соответствие между вводимыми и отображаемыми на дисплее значениями.

• 6.4.2 Проверка работы ВС при определении погрешностей счетчиков электроэнергии

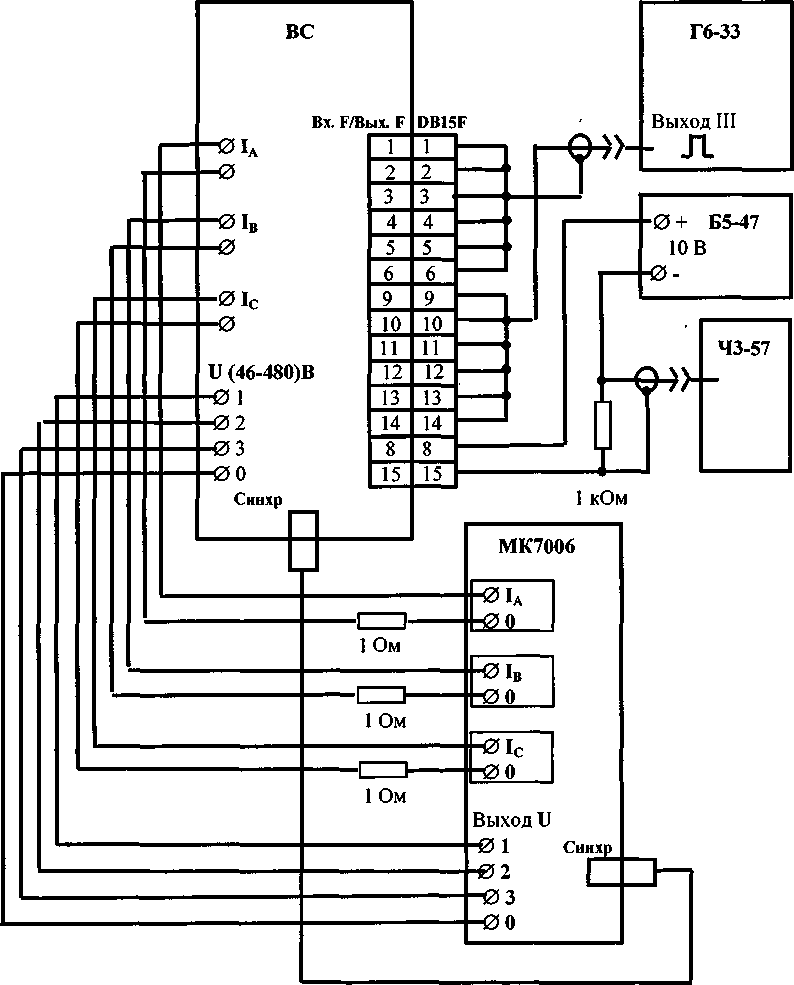

Подключение ВС к средствам поверки производить в соответствии со схемой на рисунке Б.1 (Б.2) (Приложение Б).

Проверку производить при работе в режиме "Определение погрешностей 3-фазных 4-проводных счетчиков активной энергии" и значениях напряжения (U), силы тока (I) и угла сдвига фаз между током и напряжением (ср), приведенных в таблице 3.

Таблица 3

1111    |    |   7200   |    |    6600    |

Значения номинального напряжения (U_H), номинального тока (1_н), передаточного числа (R) и минимального времени определения погрешности (Tmin), которые необходимо вводить при программировании ВС, приведены в таблице 4

Произвести измерение активной мощности и подать на частотный вход ВС "Вход F" последовательность прямоугольных импульсов положительной полярности напряжением (12±2) В и частотой F, указанной в таблице 8. В режиме определения погрешности на дисплей ВС должно периодически выводиться значение погрешности 8_И, до

определение расчетного значения погрешности 3_Р произвести по формуле:

8р = {(F - PR/3600) / (Р R/3600} 100%,                              (1)

где F - частота следования импульсов на выходе генератора, Гц; Р - показание ВС при измерении активной мощности, Вт; R - передаточное число, введенное при программировании ВС, импульсов на 1 Вт ч.

За показание Р принимать среднее арифметическое трех измерений.

ВС считается выдержавшим испытание, если разность между индицируемым 8и и расчетным значением погрешности 8_Р не превышает ±0,01 %.

• 6.4.3 Проверка работы передающего устройства ВС

Подключить ВС к средствам поверки в соответствии со схемой, приведенной в приложении Б на рисунке Б.1.

Проверку производить при значениях напряжения (U), силы тока (I) и угла сдвига фаз между током и напряжением (<р), приведенных в таблице 4. ВС использовать в режиме "Измерение активной мощности в 3-фазный 4-проводной цепи" (группа режимов с контролем параметров входного сигнала). При программировании ВС ввести значения номинального напряжения (и_н), номинального тока (1_н) и времени измерения мощности (Т), приведенные в таблице 4.

Таблица 4

Частоту следования импульсов на выходе передающего устройства ВС измерять частотомером.

ВС считается выдержавшим испытание, если разность между измеренным значением (F_M) и расчетным значением (F_P) частоты следования импульсов на выходе передающего устройства не превысила ±0,01%. Расчетное значение частоты определять по формуле

F_P = Р R / 3600, Гц,                                         (2)

где Р - измеренное ВС значение активной мощности, Вт, R - передаточный коэффициент (см. таблицу 5).

• 6.4.4 Проверка работы ВС при проверке отсутствия самохода счетчиков

Подключить ВС к средствам поверки в соответствии со схемой, приведенной в приложении Б на рисунке Б. 1.

Проверку производить при работе в режиме "Определение погрешностей 3-фазных 4-проводных счетчиков активной энергии" при фазных напряжениях равных 220 В и отсутствии тока.

При программировании ВС вводить следующие значения:

U_H = 230 В, 1_н = 0,05 А, Т = 10 с, Тсам = 60 с, Тчув = 30 с, Ысам = 1, Ичув = 2.

Произвести проверку отсутствия самохода счетчиков.

Подать на один из частотных входов ВС последовательность прямоугольных импульсов положительной полярности напряжением (12±2) В и частотой F = 0,1 Гц и повторить проверку отсутствия самохода счетчиков.

ВС считается выдержавшим испытание, если:

при отсутствии импульсов на всех частотных входах ВС на дисплей для всех 6 счетчиков выводятся результат проверки - "Годен",

при подаче импульсов на любой частотный вход ВС на дисплей для этого входа выводится результат проверки - "Брак", а для остальных пяти входов - "Годен".

• 6.4.5 Проверка работы ВС при проверке порога чувствительности счетчиков

Подключить ВС к средствам поверки в соответствии со схемой, приведенной в приложении Б на рисунке Б.1.

Проверку производить при работе в режиме "Определение погрешностей 3-фазных 4-проводных счетчиков активной энергии" при фазных напряжениях равных 220 В и силе тока 0,01 А.

При программировании ВС вводить следующие значения:

U_H = 230 В, 1_н = 0,05 А, Т = 10 с, Тсам = 60 с, Тчув = 30 с, Ысам = 1,1Ччув = 2.

Произвести проверку порога чувствительности счетчиков.

Подать на один из частотных входов ВС последовательность прямоугольных импульсов положительной полярности напряжением (12±2) В и частотой F = 0,1 Гц и повторить проверку порога чувствительности счетчиков.

ВС считается выдержавшим испытание, если:

при отсутствии импульсов на всех частотных входах ВС на дисплей для всех 6 счетчиков выводятся результат проверки - "Брак",

при подаче импульсов на любой частотный вход ВС на дисплей для этого входа выводится результат проверки - "Годен", а для остальных пяти входов - "Брак".

• 6.4.6 Проверка схемной защиты от перегрузки токовых цепей

Подключить ВС к средствам поверки в соответствии со схемой, приведенной в приложении Б на рисунке Б.1.

Произведите программирование ВС в режиме "Измерение активной мощности в 3-фазной 4-проводной цепи". При программировании ВС вводить следующие значения:

U_H= 230 В, 1_н = 5 А, минимальное время определения погрешности T_M,_N= 5 с.

После программирования на дисплее ВС должен индицироваться каталог режимов работы.

С помощью ИФМ воспроизвести активную мощность со следующими параметрами:

частота 53 Гц, фазное напряжение 220 В, сила тока 6 А, коэффициент мощности cos ср = 1,0.

Увеличить силу тока до 7 А (увеличение силы тока производить без отключения сигналов напряжения и тока). Увеличить силу тока до 8,5 А (увеличение силы тока производить без отключения сигналов напряжения и тока). ВС считается выдержавшим испытание, если после увеличения тока до 8,5 А произошло срабатывание схемной защиты и ВС выдал 4-тоновый звуковой сигнал. Отключите звуковой сигнал нажатием кнопки "СВР" на клавиатуре ВС.

• 6.4.7 Проверка программной защиты от перегрузки токовых цепей

Подключить ВС к средствам поверки в соответствии со схемой, приведенной в приложении Б на рисунке Б.1.

Произведите программирование ВС в режиме "Измерение активной мощности в 3-фазной 4-проводной цепи". При программировании ВС вводить следующие значения:

U_H= 230 В, 1_н = 5 А, минимальное время определения погрешности T_M,_N= 5 с.

После программирования на дисплее ВС должен индицироваться каталог режимов работы.

С помощью ИФМ воспроизвести активную мощность со следующими параметрами:

частота 53 Гц, фазное напряжение 220 В, сила тока 6 А, коэффициент мощности cos ср = 1,0.

Измерить напряжения и токи в фазах.

Не прерывая измерения напряжений и токов в фазах увеличить силу тока до 7 А (увеличение силы тока производить без отключения сигналов напряжения и тока).

Не прерывая измерения напряжений и токов в фазах увеличить силу тока до 7,6 А (увеличение силы тока производить без отключения сигналов напряжения и тока).

ВС считается выдержавшим испытание, если после увеличения тока до 7,6 А произошло срабатывание программной защиты и ВС выдал 2-тоновый звуковой сигнал. Отключите звуковой сигнал нажатием кнопки "СБР" на клавиатуре ВС.

• 6.4.8 Результат испытания занести в протокол. При обнаружении несоответствия п.6.4 дальнейшую поверку ВС не производить.

• 6.5 Определение основной относительной погрешности измерения активной мощности

ВС содержит три независимых измерительных преобразователя мощности в частоту следования импульсов (ИЭ) с суммированием результатов измерений в цифровом виде, поэтому определение основной погрешности производить поэлементно (при U_H, равных 100 и 400 В - для 1-го и 3-го ИЭ, при других значениях U_H - для 1-го, 2-го и 3-го ИЭ).

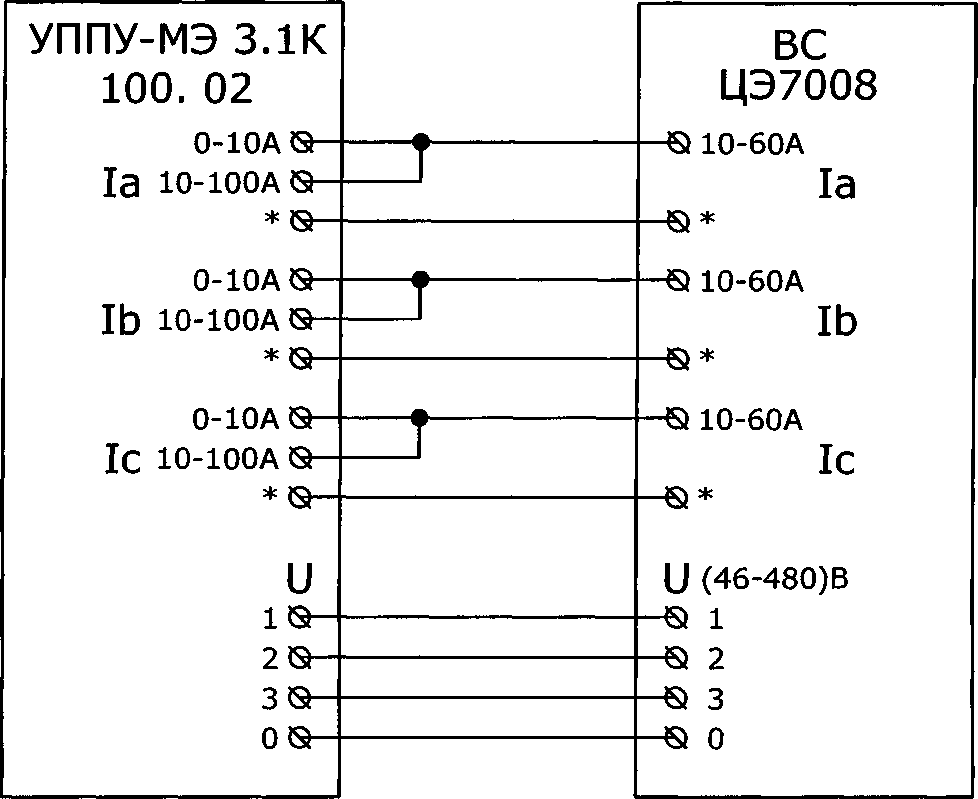

Подключение ЦЭ7008 к средствам поверки производить в соответствии со схемой, приведенной в приложении Б на рисунках Б.З, Б.4. Определение основной относительной погрешности измерения активной мощности производить при работе в режиме "Измерение активной мощности" и значениях напряжения (U), силы тока (I) и угла сдвига фаз между током и напряжением (ср), приведенных в таблице 5. Значения номинального напряжения (U_H), номинального тока (1_н) и времени измерения (Т), которые необходимо вводить при программировании ВС, приведены в таблице 5.

Таблица 5

Основную относительную погрешность измерения активной мощности i-тым элементом ЦЭ7008 определять по формуле:

8 = [(Pj - Р_э) / Рэ] 100 %,                                    (3)

где Pi - показание ВС при измерении активной мощности i-тым элементом, Вт;

Р_э - значение активной мощности, воспроизводимой УППУ-МЭ 3.1К 100 02, Вт.

За показания Pj и Р_э принимать среднее арифметическое трех измерений.

ВС считать выдержавшим испытание, если основная относительная погрешность измерения активной мощности не превышает:

± 0,05 % - для ЦЭ7008 - 0,05/0,1;

± 0,2 % - для ЦЭ7008 - 0,2/0,4.

Результат испытания занести в протокол. При обнаружении несоответствия п. 6.5 дальнейшую поверку ВС не производить.

• 6.6 Определение основной относительной погрешности измерения реактивной мощности

Определение основной погрешности производить поэлементно (для 1-го, 2-го и 3-го ИЭ).

Подключение ЦЭ7008 к средствам поверки производить в соответствии со схемой, приведенной в приложении Б на рисунках Б.З, Б.4.

Определение основной погрешности измерения реактивной мощности производить при работе в режиме "Измерение реактивной мощности" и значениях напряжения (U), силы тока (I) и угла сдвига фаз между током и напряжением (ср), приведенных в таблице 6.

Значения номинального напряжения (U_H), номинального тока (1_н) и времени измерения (Т), которые необходимо вводить при программировании ВС, приведены в таблице 6.

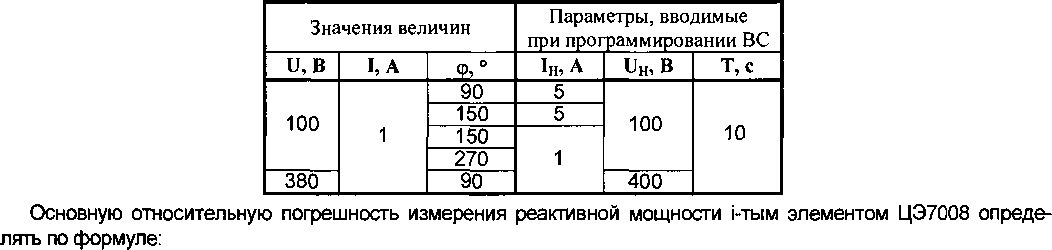

Таблица 6

8 = {[(Qi-Q3)/Q3}100%,                      (4)

где Q, - показание ВС при измерении реактивной мощности i-тым элементом ВС, вар;

6_Э - значение реактивной мощности, воспроизводимой УППУ-МЭ 3.1 К 100 02, вар. За показание Q, принимать среднее арифметическое трех измерений.

ВС считать выдержавшим испытание, если основная относительная погрешность измерения реактивной мощности не превышает:

± 0,1 % - для ЦЭ7008 - 0,05/0,1; ± 0,4 % - для ЦЭ7008 - 0,2/0,4.

Результат испытания занести в протокол. При обнаружении несоответствия п. 6.6 дальнейшую поверку ВС не производить.

• 6.7 Определение основной погрешности измерения напряжения переменного тока

  • 6.7.1 Определение основной приведенной погрешности измерения напряжения при работе ВС в режиме "Измерение напряжения переменного тока"

Подключение ЦЭ7008 к средствам поверки производить в соответствии со схемой, приведенной в приложении Б на рисунках Б.З, Б.4.

Значения входного сигнала (U_BX) и значения номинального напряжения (и_н) и времени измерения (Т), которые необходимо вводить при программировании ВС, приведены в таблице 7.

Основную погрешность измерения напряжения ЦЭ7008 определять по формуле:

Y=[(U-U₃)/U_H] 100%                          (5)

где U - показание ВС при измерении напряжения переменного тока, В; и_э - значение напряжения переменного тока, воспроизводимого УППУ-МЭ 3.1 К 100 02, В; и_н- номинальное напряжение ВС.

Таблица 7

За показания и и и_э принимать среднее арифметическое трех измерений.

ВС считать выдержавшим испытание, если основная погрешность измерения напряжения переменного тока в режиме "Измерение напряжения" не превышает:

+ 0,1 % — для ЦЭ7008-0,05/0,1;

± 0,4 % - для ЦЭ7008 - 0,2/0,4.

• 6.7.2 Определение основной приведенной погрешности измерения напряжения при работе ВС в режимах "Измерение мощности" и "Определение погрешности счетчиков"

Определение основной погрешности измерения напряжения при работе ВС в режимах "Измерение мощности" и "Определение погрешности счетчиков"

Определение погрешности производить поэлементно (при и_н, равных 100 и 400 В - для 1-го и 3-го ИЭ, при других значениях и_н - для 1-го, 2-го и 3-го ИЭ).

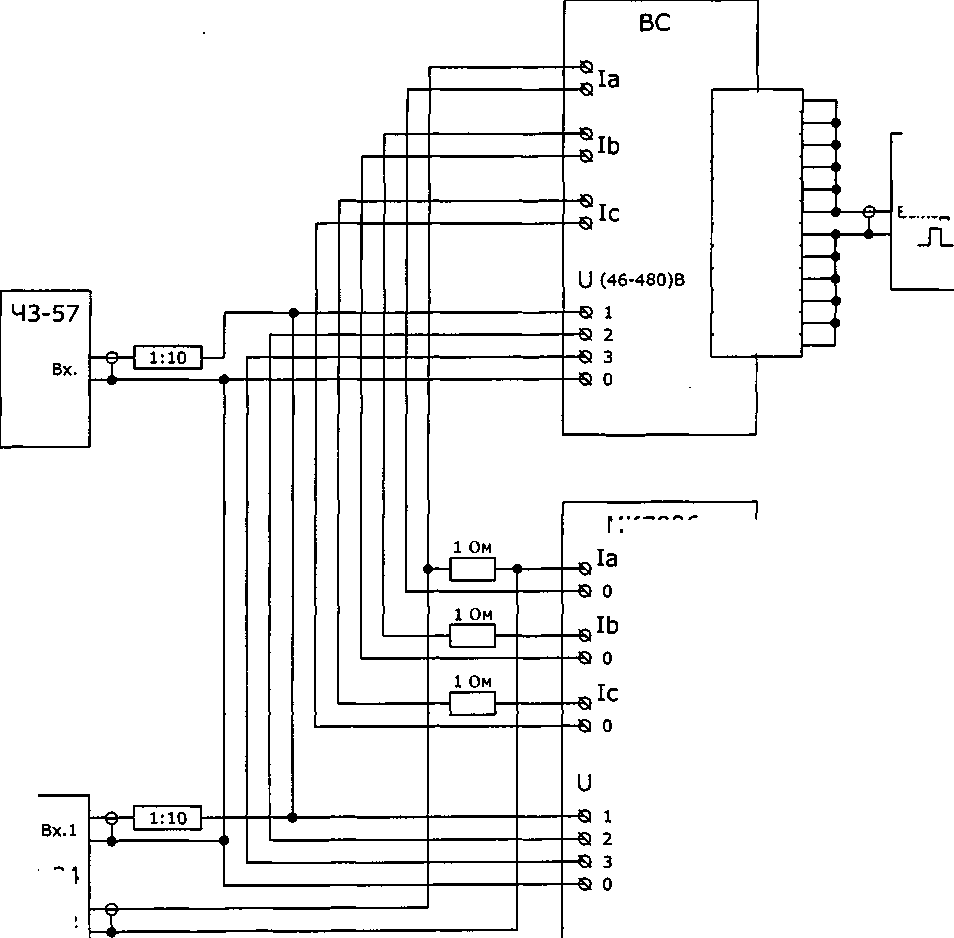

Подключение ЦЭ7008 к средствам поверки производить в соответствии со схемами, приведенными в приложении Б на рисунках Б.З, Б.4.

Определение основной погрешности производить при работе ВС в режиме "Измерение активной мощности" и значениях напряжения (U_BX), силы тока (I) и коэффициента мощности (cos ср), приведенных в таблице 8.

Таблица 8

Схема включения ВС, значения номинального напряжения (и_н), номинального тока (1_н) и времени измерения (Т), которые необходимо вводить при программировании ВС, приведены в таблице 8.

Основную приведенную погрешность измерения напряжения переменного тока определять по формуле (5).

ВС считать выдержавшим испытание, если основная приведенная погрешность измерения напряжения переменного тока в режиме "Измерение мощности" не превышает:

± 0,1 % - для ЦЭ7008 - 0,05/0,1;

± 0,4 % - для ЦЭ7008 - 0,2/0,4.

• 6.7.3 Результат испытания занести в протокол. При обнаружении несоответствия п. 6.7 дальнейшую поверку ВС не производить.

• 6.8 Определение основной погрешности измерения силы переменного тока

  • 6.8.1 Определение основной приведенной погрешности измерения силы тока при работе ВС в режиме "Измерение силы переменного тока".

Подключение ЦЭ7008 к средствам поверки производить в соответствии со схемой, приведенной в приложении Б на рисунках Б.З, Б.4.

Значения входного сигнала (1_вх) и значения номинального тока (1_н) и времени измерения (Т), которые необходимо вводить при программировании ВС, приведены в таблице 9.

Основную погрешность измерения силы тока ЦЭ7008 определять по формуле

у = [(I - 1_Э) / 1_Н] Ю0%,                                          (6)

где I - показание ВС при измерении силы переменного тока, А; 1_э - значение силы переменного тока, воспроизводимого УППУ-МЭ 3.1 К 100 02, А; 1_н - номинальный ток ВС, А.

За показания I и 1_э принимать среднее арифметическое трех измерений.

ВС считать выдержавшим испытание, если основная приведенная погрешность измерения силы переменного тока при работе в режиме "Измерение тока" не превышает:

±0,1%- для ЦЭ7008 - 0,05/0,1;

± 0,4 % - для ЦЭ7008 - 0,2/0,4.

• 6.8.2 Определение основной приведенной погрешности измерения силы переменного тока при работе ВС в режимах "Измерение мощности" и "Определение погрешности счетчиков"

Определение погрешности производить поэлементно.

Подключение ЦЭ7008 к средствам поверки производить в соответствии со схемами, приведенными в приложении Б на рисунках Б.З, Б.4.

Определение основной погрешности производить при работе ВС в режиме "Измерение активной мощности в 3-фазной 4-проводной цепи " и значениях напряжения (U), силы тока (1_вх) и коэффициента мощности (cos q>), приведенных в таблице 10. Значения номинального напряжения (и_н), номинального тока (1_н) и времени измерения (Т), которые необходимо вводить при программировании ВС, приведены в таблице 10.

Таблица 10

Основную приведенную погрешность измерения силы переменного тока определять по формуле (6).

ВС считать выдержавшим испытание, если основная приведенная погрешность измерения силы переменного тока при работе в режиме "Измерение мощности" не превышает:

± 0,1 % - для ЦЭ7008 - 0,05/0,1;

± 0,4 % - для ЦЭ7008 - 0,2/0,4.

• 6.8.3 Результат испытания занести в протокол. При обнаружении несоответствия п. 6.8 дальнейшую поверку ВС не производить.

• 6.9 Определение основной погрешности измерения частоты

Подключение ВС к средствам поверки производить в соответствии со схемой, приведенной в приложении Б на рисунке Б.2. Частотомер подключать к клеммам напряжения ВС ”0" и "1" через делитель напряжения 1/10. Определение основной погрешности измерения частоты производить при работе ВС в режиме "Измерение активной мощности в 3-фазной 4-проводной цепи" и значениях напряжения (U), силы тока (I), коэффициента мощности (cos <р) и частоты F, приведенных в таблице 11. Значения номинального напряжения (U_H), номинального тока (1_н) и времени измерения (Т), которые необходимо вводить при программировании ВС, приведены в таблице 11.

Основную абсолютную погрешность измерения частоты переменного тока определять по формуле, Гц: A_f = F_h-1000/T₄,                                   (7)

где F_H - показание ВС при измерении частоты переменного тока, Гц;

Т_ч — показание частотомера при измерении периода переменного тока, мс;

За показание Т_ч принимать среднее арифметическое трех измерений.

ВС считать выдержавшим испытание, если основная абсолютная погрешность измерения частоты напряжения переменного тока не превышает ± 0,01 Гц.

Таблица 11

Результат испытания занести в протокол. При обнаружении несоответствия п. 6.9 дальнейшую поверку ВС не производить.

• 6.10 Определение основной погрешности измерения угла сдвига фаз

Подключение ВС к средствам поверки производить в соответствии со схемой, приведенной в приложении Б на рисунке Б.2.

Определение основной погрешности измерения угла сдвига фаз производить при работе ВС в режиме "Измерение активной мощности в 3-фазной 4-проводной цепи" и значениях напряжения (U), силы тока (I), угла сдвига фаз между током и напряжением (ф) и частоты (F), приведенных в таблице 12. Значения номинального напряжения (U_H), номинального тока (1_н) и времени измерения (Т), которые необходимо вводить при программировании ВС, приведены в таблице 12.

Таблица 12

Для определения погрешности измерения угла сдвига фаз между током и напряжением, подаваемыми на 1-й ИЭ, измеритель разности фаз подключать:

Вход 1 - к клеммам напряжения ВС "0" и "1" через делитель напряжения 1/10;

Вход 2 - к резистору (1 Ом, 2 Вт), включенному последовательно с входом ВС 1_А.

Для определения погрешности измерения угла сдвига фаз между током и напряжением, подаваемыми на 2-й ИЭ, измеритель разности фаз подключать:

Вход 1 - к клеммам напряжения ВС "0" и "2" через делитель напряжения 1/10;

Вход 2 - к резистору (1 Ом, 2 Вт), включенному последовательно с входом ВС 1_В.

Для определения погрешности измерения угла сдвига фаз между током и напряжением, подаваемыми на 3-й ИЭ, измеритель разности фаз подключать:

Вход 1 - к клеммам напряжения ВС "0" и "3" через делитель напряжения 1/10;

Вход 2 - к резистору (1 Ом, 2 Вт), включенному последовательно с входом ВС 1_с.

Основную абсолютную погрешность измерения угла фазового сдвига определять по формуле, °:

А<р⁼ фвс-фи                                      (8)

где фвс^- показание ВС при измерении угла фазового сдвига, °;

<р_и - показание измерителя разности фаз, °.

За показания ф_и и ф_вс принимать среднее арифметическое трех измерений.

ВС считать выдержавшим испытание, если основная абсолютная погрешность измерения угла сдвига фаз не превышает ±1°. Результат испытания занести в протокол.

• 6.11 Оформление результатов поверки ВС

Ваттметр-счетчик трехфазный эталонный ЦЭ7008, прошедший Государственную поверку и удовлетворяющий требованиям настоящей методики, признается годным. Его пломбируют путем нанесения мастики на головку одного из винтов, крепящих верхнюю крышку корпуса, и клеймят.

Результат поверки ваттметра-счетчика ЦЭ7008 оформляется записью в паспорте.

Ваттметр-счетчик ЦЭ7008, не удовлетворяющий требованиям настоящей методики, бракуют, а клейма предыдущей поверки гасят.

(рекомендуемое)

Исполнение ЦЭ7008       А-          ТУ 4381-006-00229903-2010

60, 100 или 120   0,05/0,1 или 0,2/0,4

Заводской №      _________Год изготовления ____________

Дата поверки          __________________

Условия поверки

Температура, °C        __________________

Давление, мм рт. ст. ________________

Влажность, %      ______________

Ваттметр-счетчик трехфазный эталонный ЦЭ7008 принадлежит________________________(________________)

(организация)                          (ИНН)

• 1 Внешний осмотр

Ваттметр-счетчик ЦЭ7008______________________ТУ 4381-006-00229903-2010

(соответствует или не соответствует)

• 2 Проверка сопротивления изоляции

Ваттметр-счетчик ЦЭ7008______________________ТУ 4381-006-00229903-2010

(соответствует или не соответствует)

• 3 Проверка электрической прочности изоляции

Ваттметр-счетчик ЦЭ7008______________________ТУ 4381-006-00229903-2010

(соответствует или не соответствует)

• 4 Опробование

Ваттметр-счетчик ЦЭ7008______________________ТУ 4381-006-00229903-2010

(соответствует или не соответствует)

• 5 Определение основной погрешности

  • 5.1 Значения основной относительной погрешности измерения активной мощности приведены в таблице А. 1. Пределы допускаемой основной относительной погрешности измерения активной мощности равны, %:

±0,05 - для ЦЭ7008 - 0,05/0,1;

±0,2 - для ЦЭ7008 - 0,2/0,4.

Таблица А.1

• 5.2 Значения основной относительной погрешности измерения реактивной мощности приведены в таблице А.2. Пределы допускаемой основной относительной погрешности измерения реактивной мощности равны, %:

±0,1 - для ЦЭ7008-0,05/0,1;

±0,4 - для ЦЭ7008 - 0,2/0,4.

• 5.3 Значения основной приведенной погрешности измерения напряжения переменного тока при работе в режиме "Измерение напряжения переменного тока" приведены в таблице А.З. Пределы допускаемой основной приведенной погрешности измерения напряжения переменного тока равны, %:

±0,1 - для ЦЭ7008-0,05/0,1;

±0,4 - для ЦЭ7008 - 0,2/0,4.

Значения основной приведенной погрешности измерения напряжения переменного тока при работе в режиме "Измерение активной мощности в 3-фазной 4-проводной цепи" приведены в таблице А.4. Пределы допускаемой основной приведенной погрешности измерения напряжения переменного тока равны, %:

±0,1 - для ЦЭ7008-0,05/0,1;

±0,4 - для ЦЭ7008 - 0,2/0,4.

• 5.4 Значения основной приведенной погрешности измерения силы переменного тока при работе в режиме "Измерение силы переменного тока" приведены в таблице А.5. Пределы допускаемой основной приведенной погрешности измерения силы переменного тока равны, %:

±0,1 - для ЦЭ7008-0,05/0,1;

±0,4 - для ЦЭ7008 - 0,2/0,4.

Значения основной приведенной погрешности измерения силы переменного тока при работе в режиме "Измерение активной мощности в 3-фазной 4-проводной цепи" приведены в таблице А.6. Пределы допускаемой основной приведенной погрешности измерения силы переменного тока равны, %:

±0,1 - для ЦЭ7008 - 0,05/0,1;

±0,4 - для ЦЭ7008 - 0,2/0,4.

• 5.5 Значения основной абсолютной погрешности измерения частоты напряжения переменного тока приведены в таблице А.7. Пределы допускаемой основной абсолютной погрешности измерения частоты напряжения переменного тока равны ±0,01 Гц

Таблица А.7

• 5.6 Значения основной абсолютной погрешности измерения угла сдвига фаз между током и напряжением приведены в таблице А.8. Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз равны ±1°.

Таблица А.8

• 6 Заключение по результатам поверки Ваттметр-счетчик трехфазный эталонный ЦЭ7008_____________________ТУ 4381-006-00229903-2010.

(соответствует или не соответствует)

Ваттметр-счетчик трехфазный эталонный ЦЭ7008 признать______________к дальнейшей эксплуатации

(пригодным или непригодным) и допустить к применению в соответствии с паспортом ОПИ.046.118 ПС.

(рекомендуемое)

Схемы подключения ЦЭ7008 к средствам поверки

Схема подключения ВС к средствам поверки при опробовании (проверке работы ВС при определении погрешностей счетчиков и проверке работы частотного выхода ВС)

Г6-33

Выход III

Ф2-34

Вх.2

Схема подключения ВС к средствам поверки при опробовании (проверке работы ВС при определении погрешностей счетчиков электроэнергии) и при определении погрешности измерения угла фазового сдвига и частоты.

(Резисторы 1 Ом включать только при определении погрешности измерения угла фазового сдвига и частоты)

Рисунок Б.З

Схема подключения ваттметра-счетчика ЦЭ7008 60А к установке измерительной УППУ-МЭ 3.1К 100. 02 при определении погрешности измерения активной и реактивной мощности, напряжения и силы тока

О-ЮАО-

Ia ю-юоа о-*о-

0-10А О-1Ь Ю-ЮОА О-*О-

О-ЮАО-IC Ю-ЮОАО-*е-

1О-

20-

30-0 о-

Рисунок Б.4

Схема подключения ваттметра-счетчика ЦЭ7008 100А(120А) к установке измерительной УППУ-МЭ 3.1К 100. 02 при определении погрешности измерения активной и реактивной мощности, напряжения и силы тока

15
