Методика поверки «ГСИ. Комплексы контроля нагрева букс для пассажирских вагонов локомотивной тяги. Методика поверки» (ИЦРМ-МП-082-21)

СОГЛАСОВАНО

Технический директор ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 6

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки распространяется на комплексы контроля нагрева букс для пассажирских вагонов локомотивной тяги (далее - комплексы), изготавливаемые Обществом с ограниченной ответственностью «КСК Элком» (ООО «КСК Элком»), и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость комплекса к государственному первичному эталону единиц температуры - кельвина (К) и градуса Цельсия (°C) ГЭТ 35-2021 согласно государственной поверочной схеме, утвержденной ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСП). Государственная поверочная схема для средств измерений температуры».

• 1.3 Допускается проведение поверки отдельных измерительных каналов комплексов, включающих в себя конкретные датчики температуры, в соответствии с заявлением владельца средства измерений, с обязательным отражением в результатах поверки информации об объеме проведенной поверки, в документе на методику поверки присутствуют соответствующие указания.

• 1.4 Поверка комплекса должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 1 год.

• 1.5 Метод, обеспечивающий реализацию методики поверки, - метод непосредственного сличения.

• 1.6 Основные метрологические характеристики комплексов приведены в таблице 1.

Таблица 1 - Метрологические характеристики комплексов

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс (25±5) °C;

• - относительная влажность от 30 до 80 %;

- атмосферное давление от 84 до 106 кПа.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые комплексы и средства поверки.

• 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

Таблица 2 - Средства поверки

• 5.1 Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную в ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры».

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые комплексы и применяемые средства поверки.

Комплекс допускается к дальнейшей поверке, если:

• - внешний вид комплекса соответствует описанию типа;

• - соблюдаются требования по защите комплекса от несанкционированного вмешательства согласно описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и комплекс допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, комплекс к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый комплекс и на применяемые средства поверки;

• - выдержать комплекс в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование комплекса проводят в следующей последовательности:

• 1) подготавливают и включают комплекс в соответствии с руководством по эксплуатации;

• 2) датчики температуры (далее - ДТ) подключить к модулю контроля данных (далее - МКД), использую сеть имитирующую кабельно-коммутационную сеть вагона (далее - ККС);

• 3) после подачи напряжения на МКД убеждаются в успешном включении МКД по включению дисплея;

• 4) проверяют наличие связи между МКД и ДТ.

Комплекс допускается к дальнейшей поверке, если при опробовании, при подаче электрического питания на комплекс происходит включение МКД и связь между МКД и ДТ успешно установлена

Подтверждение соответствия программного обеспечения проводят в следующей последовательности :

• 1) подготавливают и включают комплекс в соответствии с руководством по эксплуатации;

• 2) перемещаясь в меню МКД, считывают наименование и номер версии встроенного программного обеспечения.

Комплекс допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

Определение приведенной (к диапазону измерений температуры) погрешности измерений температуры проводят в следующей последовательности:

• 1) подготавливают комплексы и средства поверки в соответствии с их эксплуатационной документацией;

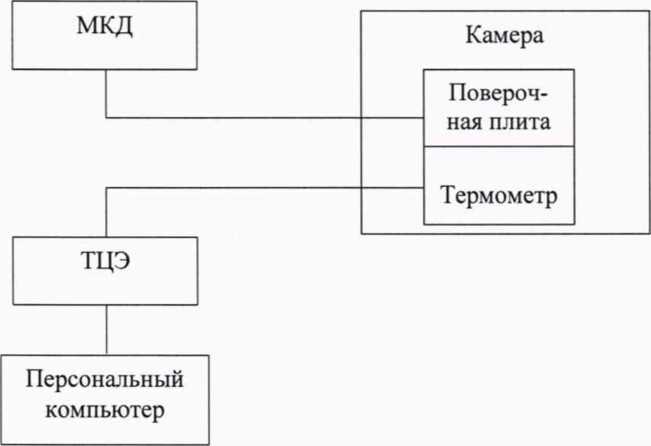

• 2) собирают схему, представленную на рисунке 1;

• 3) устанавливают ДТ на поверочную плиту;

• 4) помещают поверочную плиту вместе с ДТ и чувствительный элемент термометра сопротивления платинового вибропрочного эталонного ПТСВ-9-2 (далее по тексту - термометр) в камеру климатическую СМ-70/180-250 ТВХ (далее по тексту - камера);

• 5) чувствительный элемент термометра разместить в непосредственной близости от чувствительных элементов ДТ;

• 6) подключают МКД к ДТ, а термометр к термометру цифровому эталонному ТЦЭ-005 (далее по тексту - ТЦЭ) и подключают ТЦЭ к персональному компьютеру в соответствии с руководством по эксплуатации;



Рисунок 1

• 7) включают комплекс и средства поверки;

• 8) при помощи камеры поочерёдно устанавливают пять значений температуры, равномерно распределённых внутри диапазона измерений (например, -50; 0; +20; +70; +100 °C)

• 9) измеряют заданное значение температуры при помощи комплекса и термометра совместно с ТЦЭ;

• 10)  определяют значение приведенной (к диапазону измерений температуры) погрешности измерений температуры 6, %, по формуле (1).

• 11.1 Основные формулы, используемые при расчетах:

11.1. Приведенная (к диапазону измерений температуры) погрешность измерений температуры:

(1)

где: Y_K- измеренное значение температуры при помощи комплекса, °C;

У_и- измеренное значение температуры при помощи термометра совместно с ТЦЭ, °C.

Д - диапазон измерений температуры, °C.

• 11.2 Комплекс подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения приведенной (к диапазону измерений температуры) погрешности измерений температуры не превышают пределов, указанных в таблице 1.

При невыполнении любого из вышеперечисленных условий (когда комплекс не подтверждает соответствие метрологическим требованиям), поверку комплекса прекращают, результаты поверки признают отрицательными.

• 12.1 Результаты поверки комплекса подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 12.2 По заявлению владельца комплекса или лица, представившего его на поверку, положительные результаты поверки (когда комплекс подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на комплекс знака поверки, и (или) внесением в паспорт комплекса записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 12.3 По заявлению владельца комплекса или лица, представившего его на поверку, отрицательные результаты поверки (когда комплекс не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт комплекса соответствующей записи.

  12.4 Протоколы поверки комплекса оформляются по произвольной форме.



  Юлык

Инженер ООО «ИЦРМ»

7
