Методика поверки

КЕДР.402248.003 МП

Москва 2014

Настоящая Методика поверки распространяется на Виброустановку поверочную DVC-500 (далее - виброустановка или DVC-500) и устанавливает методику ее первичной и периодической поверок.

Межповерочный интервал виброустановки - два года.

Перечень документов, на которые даются ссылки в тексте настоящей методики:

• - ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения;

• - ГОСТ Р 8.800-2012. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10^-1 до 2^10⁴ Гц;

• - МИ 1929-2007. Установки вибрационные поверочные. Методика поверки;

• - ГОСТ 23706-93 (МЭК 51-6-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения

  активной

  проводимости;

  ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. электротехнические. Общие требования безопасности;

  ГОСТ 8.395-80. Государственная система обеспечения

  Изделия

единства измерений. Нормальные условия измерений при поверке. Общие требования;

Виброустановка поверочная DVC-500. Руководство по эксплуатации.

КЕДР.402248.003 РЭ;

Виброустановка поверочная DVC-500. Паспорт. КЕДР.402248.003 ПС.

Используемая терминология соответствует МИ 1929-2007 и ГОСТ 8.669-2009.

• 1.1 При проведении поверки виброустановки должны быть выполнены следующие операции, указанные в Таблице 1.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки виброустановки должны применяться средства поверки, указанные в Таблице 2.

Таблица 2 - Средства поверки

• 2.2 Применяемые при поверке средства измерений должны иметь действующие свидетельства о поверке.

• 2.3 Диапазоны средств измерений по амплитуде и частоте измеряемого параметра должны соответствовать требованиям, предъявляемым к измеряемому параметру виброустановки.

• 2.4 Допускается применение средств измерений других типов, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.1 К поверке измерителя допускают лиц, которые:

• -  прошли обучение в установленном порядке и аттестованы в качестве поверителей;

• -  изучили руководство по эксплуатации на виброустановку и настоящую

методику поверки;

имеют опыт работы со средствами измерений параметров вибрации не менее одного года.

• 4.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

- средства поверки и поверяемые средства, а также вспомогательное оборудование должны иметь защитное заземление; не допускается

использовать в качестве заземления корпусы силовых электрических и

• - лица, допущенные к поверке, должны, при пользоваться средствами индивидуальной защиты шума (наушниками), которые снижают уровень шума 20 дБ;

  от акустического

  не менее чем на

• - помещение для проведения поверочных работ должно соответствовать группе 2 или 3 по ГОСТ 12.1.003-83.

• 4.2 Меры безопасности при подготовке и проведении измерений должны соответствовать действующим требованиям ГОСТ 12.2.007.0-75, «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», правил по охране труда (ПОТ РМ-016-2001).

• 4.3 Установку и подключение средств поверки, поверяемых средств, а также вспомогательного оборудования проводят при выключенном источнике питания.

• 5.1 Потребитель, предъявляющий предоставляет (по требованию организации, документы:

настоящую методику поверки;

на виброустановку (паспорт КЕДР.402248.003 ПС и руководство по эксплуатации КЕДР.402248.003 РЭ);

- протокол предшествующей поверки виброустановки.

• 5.2 При проведении поверки должны быть соблюдены следующие условия эксплуатации в соответствии с ГОСТ 8.395-80:

• - температура окружающего воздуха, ^оС.........

  от 18 до 25;

  ........ 65±20;

• - относительная влажность воздуха, %............

• - атмосферное давление...................................

  не регламентируется;

  ...................... 220±4, 4;

  50±0,5.

• - напряжение питания промышленной сети, В

• - частота переменного напряжения промышленной сети, Гц

  • 5.3 Подготовка к поверке эталонных, рабочих и вспомогательных средств измерений должна соответствовать требованиям нормативных документов на эти средства. Проверяют наличие свидетельств входящих в комплект виброустановки.

  • 5.4 Для обезжиривания поверхности основания вибропреобразователя

  о поверке средств измерений,

  вибростенда виброустановки и

  перед установкой его

  из расчета

  на вибростенд

  5

  г на один

  виброустановки применяют спирт этиловый вибропреобразователь.

  • 5.5 Проверяют наличие паспорта на поверяемую виброустановку и средства измерений, применяемые при поверке.

6.1 Перед началом поверки поверитель должен изучить документы, указанные в п. 5.1 настоящей методики и правила техники безопасности.

• 6.2 Подготовка эталонных и вспомогательных средств должна соответствовать требованиям нормативных документов на эти средства.

  6.3 Эталонные, поверяемые

  выдержаны в условиях, описанных

и вспомогательные средства должны быть в п. 5.2 настоящей методики, не менее 2-х

часов.

поверки виброустановка должна быть подготовлена к работе в соответствии с руководством по эксплуатации. При проведении поверки необходимо также пользоваться руководством по эксплуатации и руководством пользователя по программному обеспечению.

• 7.2.3 Значение сопротивления изоляции виброустановки при требуемом испытательном напряжении должно быть не менее указанного в эксплуатационной документации на виброустановку.

• 7.3 Опробование

7.3.1 Для опробования поверяемой виброустановки необходимо использовать эталонный виброметр в соответствии с Таблицей 2.

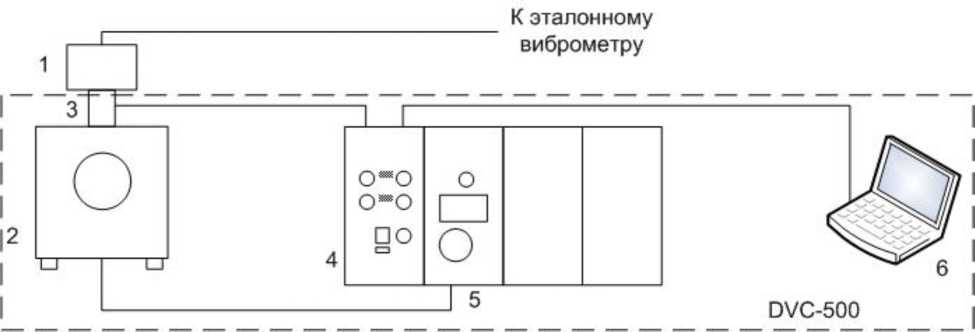

• 7.3.2 Собирают схему, как показано на виброустановке вибропреобразователь эталонного необходимо, чтобы направление главной

  оси чувствительности

вибропреобразователя эталонного виброметра совпадало с направлением колебаний вибростенда виброустановки. Эталонный вибропреобразователь виброустановки, в зависимости от его типа, подключают к одному из входов (pC или V) канала 1.

к эталонному виброметру

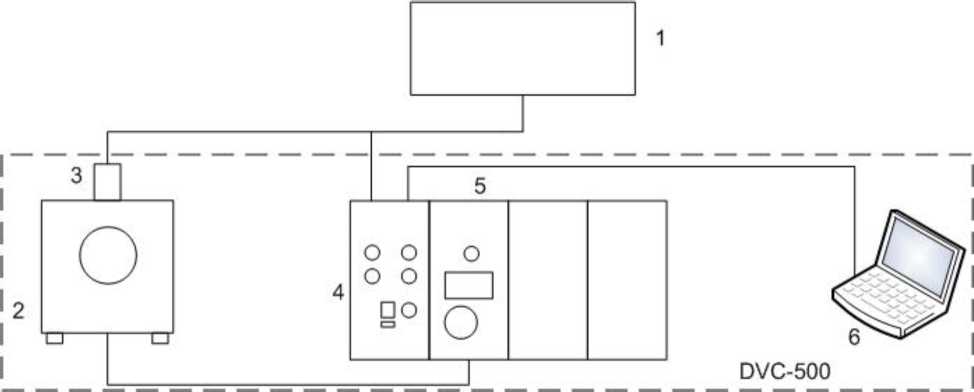

• 1 -Вибропреобразователь эталонного виброметра

• 2 - Вибростенд

• 3 - Эталонный вибропреобразователь виброустановки

• 4 - Контроллер DVC-120

• 5 - Усилитель мощности

• 6 - Компьютер с установленной программой «DVC-120 Контроллер»

Рис. 1

• 7.3.3 Включают виброустановку и эталонный виброметр в соответствии с РЭ на них и проверяют органы управления, регулирования и настройки.

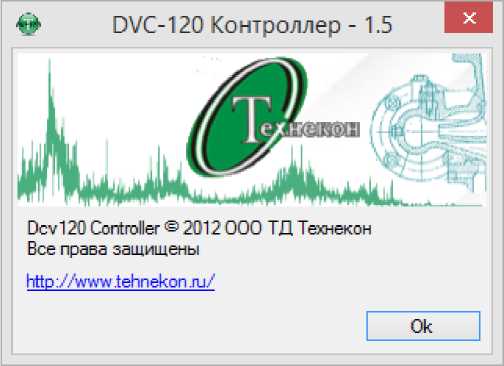

• 7.3.4 На рабочей станции запускают программу «DVC-120 Контроллер» Рис. 2.

7.3.5 В окне программы на вкладке «Конфигурация» с помощью кнопки «АРУ» задают опорный канал 1.

виброустановки коэффициента виброустановки для 160 Гц.

• 7.3.8 В окне программы на вкладке «Управление», на панели «Генератор» в ячейке «Частота» задают значение частоты 160 Гц, после чего в ячейке «СКЗ» задают амплитуду виброускорения 10 м/с².



  Рис. 2

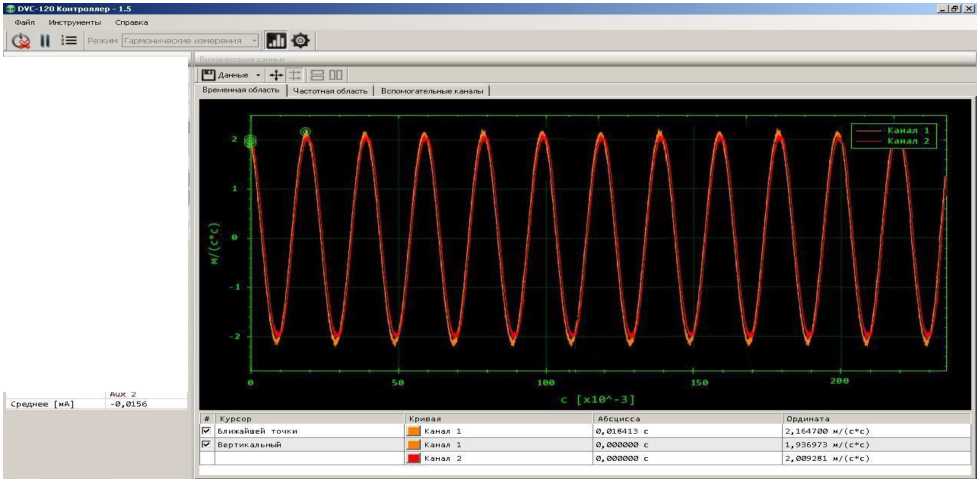

  7.3.9 Нажимают кнопку « ^» и ожидают, когда на панели «АРУ» в поле «Состояние» отобразится надпись «Замкнуто», после чего в течение двух минут виброускорение измеряют с помощью виброустановки и с помощью эталонного виброметра. Измеряемое виброустановкой виброускорение отображается на панели «Измерения» в поле «СКЗ» канала 1.

  1 : 1
  Jlk	Сбор данньк
  длительное ть		100 МС            ’
  1/	АРУ
  Усил	ение петли	1        1-1 х         1
  Сост	о.яние	Замкнута
  ф	генератор
  Мест	ота [Гц]	F     I+I-I
  скз	[м/(с*с}]	~~ЕН
  S	измерения	Ханн             |-
  скз Пик	[м/(с*с)]	Канал 1 1,5еее 2,2344
  Пик	Пик [м/(с*с	)] 4,4816
  СКЗ	[м/(с*с)]	Канал _2 1,4668
  Пик	[и/(с*с)] _ пик [м/(с*с	2,1331 )] 4,2244
  Зна Час	ота [Гц]	Разность фаз 10,7 ’ 51,1
  L Среднее [мА]		Aux 1 -0,0182
  Aux 2

• 7.3.10 Нажимают кнопку «II».

• 7.3.11 Результаты измерений заносят в протокол испытаний (п.5.1 Приложения 1)

• 7.3.12 Повторяют пункты 7.3.2-7.3.11, подключив эталонный вибропреобразователь виброустановки к каналу 2.

• 7.3.13 Измеренные виброустановкой значения виброускорения не должны

отличаться от измеренных с помощью эталонного виброметра на величину больше 15%.

непригодности.

значение коэффициента преобразования эталонного вибропреобразователя виброустановки для 160 Гц.

• 7.4.8 В окне программы на вкладке «Управление», на панели «Генератор» в ячейке «СКЗ» задают значение виброускорения «10 м/с²», в ячейке «Частота» задают значение «160 Гц».

• 7.4.9 Нажимают кнопку «    » и ожидают, когда на панели «АРУ» в поле

«Состояние» отобразится надпись «Замкнуто».

• 7.4.10 Проводят три измерения значения СКЗ виброускорения с помощью эталонного виброметра и с помощью виброустановки. Измеряемое виброустановкой виброускорение отображается на панели «Измерения» в поле «СКЗ» канала 1.

• 7.4.11 Нажимают кнопку «II».

• 7.4.12 Действительное значение коэффициента преобразования на

заданной частоте определяют по формуле:

к _ ^К160 ^аи

^кд    _a

^аЭВ

К₁₆₀ - номинальное значение коэффициента преобразования вибропреобразователя виброустановки для частоты 160 Гц, указанное

в п 7.4.6.

- среднее арифметическое трех измерений виброускорения (СКЗ), измеренного эталонным виброметром, м/с²;

аИ - среднее арифметическое трех измерений виброускорения (СКЗ), измеренного виброустановкой, м/с²

• 7.4.13 Сравнивают действительное значение коэффициента преобразования с номинальным значением для частоты 160 Гц, указанным в паспорте на виброустановку по формуле:

s= 1^K^

^K160

• 7.4.14 Если значение S превышает 30%, то дальнейшую поверку не проводят, виброустановку признают непригодной к применению и выдают извещение о непригодности.

• 7.4.15 Результаты измерений коэффициента преобразования эталонного вибропреобразователя виброустановки для заданной частоты заносят в протокол испытаний (п. 5.2 Приложения 1).

• 7.4.16 Повторяют пункты 7.4.7-7.4.14 для всех точек, выбранных из рабочего диапазона частот виброустановки.

Действительные значения коэффициента преобразования эталонного вибропреобразователя виброустановки в рабочем диапазоне частот определяют для всех частот ряда: 0,2; 0,4; 0,8; 2; 4; 8; 16; 20; 40; 80; 160; 315; 630; 1000; 1600; 2000; 3150; 4000; 5000; 6300; 8000; 10000; 12500; 14000; 15000; 16000; 18000; 20000 Гц из частотного диапазона виброустановки, указанного в паспорте на DVC500.

На частотах менее 20 Гц значение задаваемого виброускорения зависит от технических возможностей виброустановки.

• 7.4.17 Для всех частот ряда, указанного в п.7.4.16, из рабочего диапазона частот виброустановки рассчитывают значения неравномерности частотной характеристики y эталонного вибропреобразователя виброустановки в рабочем диапазоне частот по следующим формулам:

для частот f > 160Гц

для частот f < 160Гц

где K_gf_i, K_gfi-1, K_gfi+1 - действительные значения коэффициента преобразования эталонного вибропреобразователя виброустановки для /-ой, (i-1)-ой и (/+1)-ой частот, определенные в п.7.4.16.

• 7.4.18 Результаты вычислений значений неравномерности частотной характеристики y эталонного вибропреобразователя виброустановки в рабочем диапазоне частот заносят в протокол испытаний (п. 5.2 Приложения 1).

• 7.4.19 Допускается определять действительные значения коэффициента преобразования эталонного вибропреобразователя виброустановки в рабочем диапазоне частот отдельно от виброустановки (при условии возможности его демонтажа из виброустановки) на соответствующем оборудовании по ГОСТ 8.800-2012.

Примечание:

При определении действительного коэффициента преобразования эталонного вибропреобразователя виброустановки на частотах выше 5000 Гц при монтаже встроенного вибропреобразователя и вибропреобразователя эталонного виброметра необходимо учитывать требования к креплению первичных преобразователей при высокочастотных измерениях.

• 7.5 Проверка уровня вибрационного шума виброускорения, виброскорости и виброперемещения на столе вибростенда

• 7.5.1 Проверка уровня вибрационного шума виброускорения

• 7.5.1.1 Собирают

  схему, как показано на Рис. 1 без использования Эталонный вибропреобразователь виброустановки, в подключают к одному из входов (pC или V) канала 1.

эталонного виброметра.

зависимости от его типа,

• 7.5.1.2 Включают и прогревают поверяемую виброустановку.

• 7.5.1.3 На рабочей станции запускают программу «DVC-120 Контроллер» Рис. 2.

  7.5.1.4 На вкладке «Конфигурация» открывают окно «Параметры блока. Вход канала» дважды кликнув на кнопку «Вход: Внешний» канала 1.

  окне вводят данные эталонного виброакселерометра из паспорта и нажимают «Применить». Использовать значение преобразования эталонного вибропреобразователя

  7.5.1.5 В

виброустановки коэффициента виброустановки для 160 Гц.

• 7.5.1.6 На вкладке «Конфигурация» открывают окно «Параметры блока. Фильтры» дважды кликнув на кнопку «ФВЧ: ФНЧ: » канала 1.

• 7.5.1.7 В окне выбирают в качестве ФВЧ - 1 кГц и нажимают кнопку «Применить».

• 7.5.1.8 В окне программы на вкладке «Управление», на панели «Генератор» в ячейке «СКЗ» задают значение виброускорения «0», в ячейке «Частота» задают произвольное значение.

• 7.5.1.9 Нажимают кнопку «   »

• 7.5.1.10 Фиксируют значение СКЗ вибрационного шума виброускорения, измеренное виброустановкой на панели «Измерения» в поле «СКЗ» канала 1.

• 7.5.1.11 Нажимают кнопку «II».

• 7.5.1.12 Результаты измерений для канала 1 заносят в протокол испытаний (п. 5.3 Приложение 1).

• 7.5.1.13 Отключают эталонный вибропреобразователь виброустановки от канала 1 и подключают его к каналу 2.

• 7.5.1.14 Повторяют пункты 7.5.1.4-7.5.1.12 для канала 2.

• 7.5.1.15 Измеренные уровни вибрационного шума виброускорения не должны превышать значения, указанного в паспорте на виброустановку.

• 7.5.2 Проверка уровня вибрационного шума виброскорости

• 7.5.2.1 Повторяют пункты 7.5.1.1-7.5.1.7

• 7.5.2.2 На вкладке «Конфигурация» открывают окно «Параметры блока. Интегратор» дважды кликнув на кнопку «Интегратор » канала 1.

7.5.2.‘3 В окне выбирают в качестве Интегратора - «1-го порядка» и нажимают кнопку «Применить».

• 7.5.2.4 Повторяют пункты 7.5.1.8-7.5.1.12.

• 7.5.2.5 Отключают эталонный вибропреобразователь виброустановки от канала 1 и подключают его к каналу 2.

• 7.5.2.6 Повторяют пункты 7.5.2.1-7.5.2.4 для канала 2.

• 7.5.2.7 Измеренные уровни вибрационного шума виброскорости не должны превышать значения, указанного в паспорте на виброустановку.

• 7.5.3 Проверка уровня вибрационного шума виброперемещения.

• 7.5.3.1 Повторяют пункты 7.5.1.1-7.5.1.7.

• 7.5.3.2 На вкладке «Конфигурация» открывают окно «Параметры блока. Интегратор» дважды кликнув на кнопку «Интегратор » канала 1.

• 7.5.3.3 В окне выбирают в качестве Интегратора - «2-го порядка» нажимают кнопку «Применить».

• 7.5.3.4 Повторить пункты7.5.1.8-7.5.1.12.

  от

• 7.5.3.5 Отключить эталонный вибропреобразователь виброустановки канала 1 и подключают его к каналу 2.

• 7.5.3.6 Повторяют пункты 7.5.2.1-7.5.2.4 для канала 2.

  не

• 7.5.3.7 Измеренные уровни вибрационного шума виброперемещения должны превышать значения, указанного в паспорте на виброустановку.

• 7.5.4 Если измеренные значения вибрационного шума виброускорения, виброскорости или виброперемещения превышают соответствующие значения, указанные в паспорте на виброустановку, то дальнейшую поверку не проводят, виброустановку признают непригодной к применению и выдают извещение о непригодности.

• 7.6 Проверка коэффициента гармоник виброустановки

  7.6.1 Для определения коэффициента гармоник виброускорения, виброскорости и виброперемещения необходимо использовать коэффициента гармоник или анализатор спектра.

  7.6.2 Коэффициент гармоник для виброустановки DVC-500 только по виброускорению.

  7.6.3 Собирают схему, как показано на Рис. 3.

  измеритель

  определяют

  Эталонный

вибропреобразователь виброустановки, в зависимости от его типа, подключают к одному из входов (pC или V) канала 1.

• 7.6.4 Включают и прогревают измеритель коэффициента гармоник (или анализатор спектра) и виброустановку.



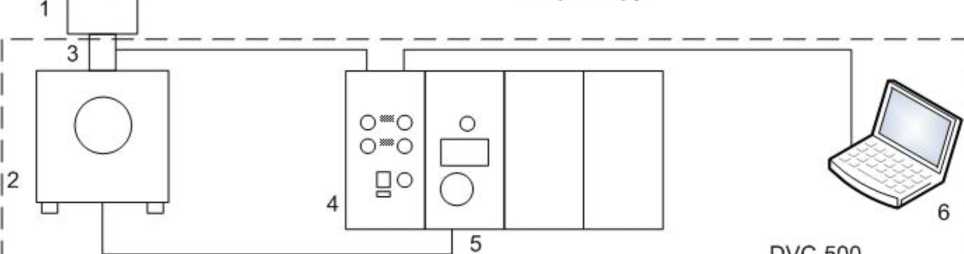

  • 1 - Измеритель коэффициента гармоник

  • 2 - Вибростенд

  • 3 - Эталонный вибропреобразователь виброустановки

  • 4 - Контроллер DVC-120

  • 5 - Усилитель мощности

  • 6 - Компьютер с установленной программой «DVC-120 Контроллер»

  Рис. 3

• 7.6.5 На рабочей станции виброустановки запускают программу «DVC-120 Контроллер» Рис. 2.

• 7.6.6 На вкладке «Конфигурация» открывают окно «Параметры блока. Вход канала» дважды кликнув на кнопку «Вход: Внешний» канала 1.

  7.6.7 В

окне вводят данные эталонного виброакселерометра из паспорта и нажимают «Применить». Используют значение коэффициента преобразования эталонного

в ячейке «СКЗ» задают значение виброускорения « аГ», в ячейке «Частота» задают значение «160 Гц».

Задаваемое значение СКЗ виброускорения «а_Г» определяют по следующей формуле:

О- = min(a,  )

где значение а_Н и as определяются по следующим формулам:

а, = а   X 0,8

Н max

где a_max - максимальное значение виброускорения (СКЗ) виброустановки с нулевой полезной массой, указанное в паспорте, м/с²;

я =     ^{X (2}X^^Xf)^ X0,8

2xy[2

где s_max - максимальное виброперемещение (Размах) вибростенда, указанное в паспорте, мм;

f - частота, заданная на панели «Генератор» виброустановки, Гц;

• 7.6.9 Нажимают кнопку » и ожидают, когда на панели «АРУ» в поле «Состояние» отобразится надпись «Замкнуто».

• 7.6.10 Фиксируют значение коэффициента гармоник КГ, полученное измерителем коэффициента гармоник или анализатором спектра.

• 7.6.11 Нажимают кнопку «II».

• 7.6.12 Результаты измерений коэффициента гармоник заносят в протокол испытаний (п. 5.4 Приложение 1).

• 7.6.13 Повторяют п.п. 7.6.8-7.6.12 для не менее, чем десяти точек, равномерно распределенных в рабочем диапазоне частот виброустановки, указанном в паспорте на виброустановку.

Коэффициенты гармоник К_Г проверяют для всех частот ряда: 0,2; 0,4; 0,8;

2; 4; 8; 16; 20; 40; 80; 160; 315; 630; 1000; 1600; 2000; 3150; 4000; 5000; 6300; 8000; 10000; 12500; 14000; 15000; 16000; 18000; 20000 Гц из частотного диапазона виброустановки, указанного в паспорте на DVC-500.

• 7.6.14 Значения коэффициентов гармоник КГ должны быть не более:

  15% в диапазоне частот от 0,2 до 0,5 Гц; 10% в диапазоне частот от 0,5 до 20 Гц;

  7% в диапазоне частот от 20 до 2000 Гц; 10%

  10%

  15%

  в диапазоне частот от 2000 до 5000 Гц;

  в диапазоне частот от 5000 до 10000 Гц;

  в диапазоне частот от 10000 до 20000 Гц.

• 7.6.15 Если измеренные значения коэффициента гармоник КГ превышают значение, указанные в п.7.6.13, то дальнейшую поверку не проводят, виброустановку признают непригодной к применению и выдают извещение о непригодности.

Примечание:

Допускается признавать пригодной к применению виброустановку при превышении на отдельных частотах указанных в п. 7.6.13 значений коэффициента гармоник К_Г (количество таких частот не должно превышать 10% частот третьеоктавного ряда рабочего диапазона частот виброустановки). При этом частоты, на которых значение коэффициента гармоник К_Г превышает значение, указанное в п. 7.6.13, исключаются из рабочего диапазона частот виброустановки, о чем делается запись на оборотной стороне свидетельства о поверке.

• 7.7 Проверка относительного коэффициента поперечного движения вибростола виброустановки

• 7.7.1 Для определения относительного коэффициента поперечного

  движения вибростола виброустановки необходимо использовать трехкомпонентный вибропреобразователь, входящий виброметра.

  7.7.2 Собирают схему, как показано на

  в комплект

  эталонного

  Рис. 4.

  Эталонный

вибропреобразователь виброустановки, в зависимости от его типа, подключают к одному из входов (pC или V) канала 1.

• 7.7.3 Включают и прогревают эталонный виброметр и виброустановку.

• 7.7.4 На рабочей станции виброустановки запускают программу «DVC-120 Контроллер» Рис. 2.

• 7.7.5 На вкладке «Конфигурация» открывают окно «Параметры блока. Вход канала» дважды кликнув на кнопку «Вход: Внешний» канала 1.

окне вводят данные эталонного виброакселерометра из паспорта и нажимают «Применить». Использовать значение коэффициента преобразования эталонного

• 1 - Трехкомпонентный вибропреобразователь эталонного виброметра

• 2 - Вибростенд

• 3 - Эталонный вибропреобразователь виброустановки

• 4 - Контроллер DVC-120

• 5 - Усилитель мощности

• 6 - Компьютер с установленной программой «DVC-120 Контроллер»

Рис. 4

• 7.7.7 В окне программы на вкладке «Управление», на панели «Генератор» в ячейке «СКЗ» задают значение виброускорения « аГ», в ячейке «Частота» задают значение «160 Гц».

Задаваемое значение СКЗ виброускорения «а_Г» определяют по следующим формулам:

О- = min(a,

где значение а_Н и as определяются по следующим формулам:

а, = а

Н max

где a_max - максимальное значение виброускорения (СКЗ) виброустановки с нулевой полезной массой, указанное в паспорте, м/с²;

а = ^Smax ^{X (2X}^^xf) _X0 3 ^as =

Где smax - максимальное виброперемещение (Размах) вибростенда,

указанное в паспорте, мм;

f - частота, заданная на панели «Генератор» виброустановки, Гц;

Нажимают кнопку « ^ » и ожидают, когда на панели «АРУ» в поле «Состояние» отобразится надпись «Замкнуто»..

• 7.7.8 Зафиксировать показания эталонного виброметра в направлениях Az, Ay и Ах.

• 7.7.9 Нажимают кнопку «II».

7.7.10 Вычисляют относительный коэффициент поперечного движения вибростола КОП по формуле:

= ^+ ^Ay X 100%

^K^'ⁿ        Az

• 7.7.11 Результаты вычислений записываются в протокол испытаний (п. 5.5 Приложение 1).

• 7.7.12 Повторяют п.п. 7.7.7-7.7.11 для не менее, чем десяти точек, равномерно распределенных в рабочем диапазоне частот виброустановки, указанном в паспорте на виброустановку.

Коэффициенты гармоник КГ проверяют для всех частот ряда: 0,2; 0,4; 0,8;

2; 4; 8; 16; 20; 40; 80; 160; 315; 630; 1000; 1600; 2000; 3150; 4000; 5000; 6300; 8000;

коэффициентов поперечного движения вибростола виброустановки  К_ОП не должны быть более 20%.

• 7.7.14 Если определенные по формуле значения относительного коэффициента поперечного движения превышают значение 20%, то дальнейшую поверку не проводят, виброустановку признают непригодной к применению и выдают извещение о непригодности.

Примечание:

Допускается признавать пригодной к применению виброустановку при превышении на отдельных частотах указанных в паспорте значений относительного коэффициента поперечного движения стола К_ОП (количество таких частот не должно превышать 10% частот третьеоктавного ряда рабочего диапазона частот виброустановки). При этом частоты, на которых значение относительного коэффициента поперечного движения К_ОП превышает значение, указанное в паспорте на виброустановку, исключаются из рабочего диапазона частот виброустановки, о чем делается запись на оборотной стороне свидетельства о поверке.

7.8 Определение допускаемой основной относительной погрешности виброустановки по виброускорению, виброскорости, виброперемещению

• 7.8.1 Определение допускаемой основной относительной погрешности виброустановки по виброускорению

  виброустановки по диапазона рабочего

• 7.8.1.1 Основную относительную погрешность виброускорению определяют для каждого частотного виброустановки по виброускорению в частотном диапазоне при доверительной вероятности 0,95 вычисляют по формуле:

  диапазона частот, указанного в паспорте.

  7.8.1.2 Основную относительную погрешность

^ПВ,А - ±^1,ц/^О     + ^В +^Г + ^Оп

где д_о - относительная погрешность эталонных СИ, с помощью которых проводят поверку виброустановки, %;

диапазоне частот определяются в п.7.4 и указаны в п. 5.2 Приложения 1.

З_в - относительная погрешность измерений переменного напряжения виброустановки, %, определяют по п. 7.9. Используется только в случае, когда коэффициент преобразования эталонного вибропреобразователя виброустановки определялся отдельно от DVC-500, после демонтажа.

Зг

гармонических составляющих, %, определяемая по формуле:

^1 + К-1) -100%

где К_Г - максимальное значение коэффициента гармоник для данного частотного диапазона рабочего диапазона частот, определенное в п. 7.6;

^_ОП - дополнительная относительная погрешность, вызванная наличием поперечного движения вибростола виброустановки для данного частотного диапазона рабочего диапазона частот, %, определяемая по формуле:

Коп X Кп

100

где Коп - максимальное значение относительного коэффициента поперечного движения вибростенда виброустановки для данного частотного диапазона рабочего диапазона частот, %, определенное в п. 7.6;

Кп - относительный коэффициент поперечной чувствительности эталонного вибропреобразователя виброустановки, %;

• 7.8.1.3 Результаты вычислений записываются в протокол испытаний (п. 5.6

Приложение 1).

• 7.8.1.4 Основные относительные погрешности виброустановки по виброускорению в частотных диапазонах рабочего диапазона частот не должны превышать соответствующих значений, указанных в паспорте на виброустановку.

• 7.8.1.5 Если основная относительная погрешность виброустановки по виброускорению превышает значение, указанное в паспорте на виброустановку, то виброустановку признают непригодной к применению и выдают извещение о непригодности.

7.8.2 Определение допускаемой основной относительной погрешности виброустановки по виброскорости.

• 7.8.2.1 Основную относительную погрешность виброскорости определяют для каждого частотного виброустановки по виброскорости в частотном диапазоне при доверительной вероятности 0,95 вычисляют по формуле:

  диапазона частот, указанного в паспорте.

  7.8.2.2 Основную относительную погрешность

^nB,V - ±^1,W^О    + ^В +^Г + ^Оп + ^И

где д_о, Y, ^_в, ^г, ^_ОП - погрешности, используемые в 7.8.1.2 для данного частотного диапазона рабочего диапазона частот, %;

дополнительная относительная погрешность, вызванная однократным интегрированием виброустановки, %. В поверочной виброустановке DVC-500 дополнительная относительная погрешность, вызванная однократным интегрированием, не превышает 0,5% во всем рабочем диапазоне частот.

• 7.8.2.3 Результаты вычислений записываются в протокол испытаний (п. 5.6 Приложение 1).

• 7.8.2.4 Основные относительные погрешности виброустановки по виброскорости в частотных диапазонах рабочего диапазона частот не должны превышать соответствующих значений, указанных в паспорте на виброустановку.

• 7.8.2.5 Если основная относительная погрешность виброустановки по виброскорости превышает значение, указанное в паспорте на виброустановку, то виброустановку признают непригодной к применению и выдают извещение о 26

непригодности.

• 7.8.3 Определение допускаемой основной относительной погрешности виброустановки по виброперемещению.

  виброустановки по диапазона рабочего

• 7.8.3.1 Основную относительную погрешность виброперемещению определяют для каждого частотного виброустановки по виброперемещению в частотном диапазоне при доверительной вероятности 0,95 вычисляют по формуле:

  диапазона частот, указанного в паспорте.

  7.8.3.2 Основную относительную погрешность

^ПВ,S - ±^1,ц/^О +   + ^В +^Г + ^Оп + '^^И

где д_о, Y, ^_в, ^г, ^_Оп: - погрешности, используемые в 7.8.1.2 для данного частотного диапазона рабочего диапазона частот, %;

превышает значение, указанное в паспорте виброустановку признают непригодной к применению и выдают извещение о непригодности.

• 7.9 Проверка предела допускаемой основной относительной погрешности измерений переменного напряжения

• 7.9.1 Для проверки предела допускаемой

  основной относительной

погрешности измерений переменного напряжения необходимо использовать генератор сигналов низкочастотный Г3-122 и мультиметр Agilent 34401A¹.

• 7.9.2 Собирают схему, как показано на Рис. 5. Генератор сигналов низкочастотный подключают к входу V канала 1.

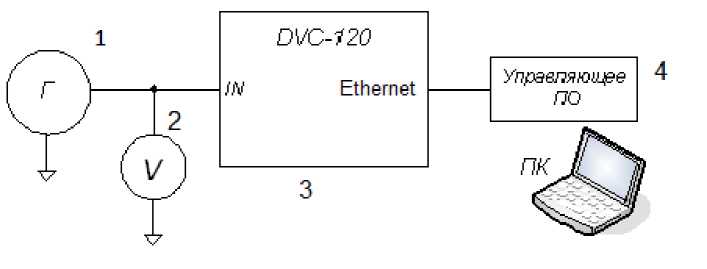

  • 1 - Генератор сигналов низкочастотный Г3-122

  • 2 - Мультиметр Agilent 34401A

  • 3 - Контроллер DVC-120

  • 4 - Компьютер с установленной программой «DVC-120 Контроллер»

  Рис. 5

Включают и прогревают генератор сигналов, мультиметр и виброустановку.

• 7.9.4 На рабочей станции виброустановки запускают программу «DVC-120 Контроллер» Рис. 2.

• 7.9.5 На вкладке «Конфигурация» открывают окно «Параметры блока. Вход канала» дважды кликнув на кнопку «Вход: Внешний» канала 1.

• 7.9.6 В окне в поле «Тип входа канала» выбирают «Напряжение» и нажимают «Применить».

• 7.9.7 На вкладке «Конфигурация» открывают окно «АРУ» и в поле «Автоматическая регулировка усиления» убирают галочку «включена».

• 7.9.8 С генератора на частоте 400 Гц подают напряжение 1,5 В СКЗ.

• 7.9.9 Нажимают кнопку «   »

• 7.9.10 Измеряют вольтметром величину напряжения U_r и заносят ее в

протокол испытаний (п.5.7 Приложение 1).

• 7.9.11 В окне программы «DVC-120 Контроллер» в поле «Измерения» снимают показание измеренной величины напряжения и_И и заносят ее в протокол испытаний (п.5.7 Приложение 1).

• 7.9.12 Нажимают кнопку «II ».

• 7.9.13 Рассчитывают значение основной относительной погрешности измерений переменного напряжения по формуле:

Sac = ±^1,^ 5^ +ди""

где д_о - относительная погрешность вольтметра, с помощью которого

проводят измерение U_r, %;

рабочем диапазоне частот выполняют для всех частот ряда: 0,2; 0,4; 0,8; 2; 4; 8; 16; 20; 40; 80; 160; 315; 630; 1000; 1600; 2000; 3150; 4000; 5000; 6300; 8000; 10000; 12500; 14000; 15000; 16000; 18000; 20000 Гц из частотного диапазона виброустановки, указанного в паспорте на DVC-500.

в качестве измеренной величины U_r используют формуле вычисления основной относительной переменного напряжения п.7.9.11 используют

погрешность генератора.

• 7.9.16 Повторяют пункты 7.9.5-7.9.15, подключив генератор к каналу 2.

• 7.9.17 Основные относительные погрешности измерений переменного

напряжения виброустановки в частотных диапазонах рабочего диапазона частот не должны превышать соответствующих значений, указанных в паспорте на виброустановку.

• 7.9.18 Если основная относительная погрешность измерений переменного напряжения виброустановки превышает значение, указанное в паспорте на виброустановку, то виброустановку признают непригодной к применению и

выдают извещение о непригодности.

7.10 Проверка предела допускаемой основной приведенной измерений постоянного напряжения

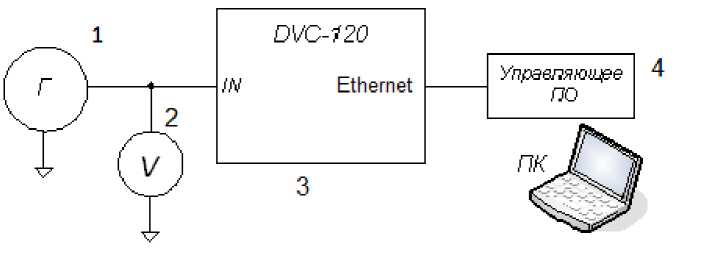

• 1 - Генератор напряжения постоянного тока

• 2 - Мультиметр Agilent 34401A

• 3 - Контроллер DVC-120

• 4 - Компьютер с установленной программой «DVC-120 Контроллер»

Рис. 6

• 7.10.3 Включают и прогревают генератор, мультиметр и виброустановку.

• 7.10.4 На рабочей станции виброустановки запускают программу «DVC-120 Контроллер» Рис. 2.

• 7.10.5 На вкладке «Конфигурация» открывают окно «Параметры блока. Вспомогательный вход» дважды кликнув на кнопку «Тип входа» вспомогательного канала 1.

• 7.10.6 В окне в поле «Тип входа канала» выбирают «Проксиметр», в «Чувствительность» вводят значение «1» и нажимают «Применить».

  поле

  поле

• 7.10.7 На вкладке «Конфигурация» открывают окно «АРУ» и в «Автоматическая регулировка усиления» убирают галочку «включена».

• 7.10.8 С генератора подают постоянное напряжение -5 В Амплитуда.

• 7.10.9 Нажимают кнопку «   ».

  ее в

• 7.10.10 Измеряют вольтметром величину напряжения U_r и заносят протокол испытаний (п.5.8 Приложение 1).

• 7.10.11 В окне программы «DVC-120 Контроллер» в поле «Измерения» снимают показание измеренной величины напряжения и_И и заносят ее в протокол испытаний (5.8 Приложение 1).

• 7.10.12 Нажимают кнопку «II ».

• 7.10.13 Рассчитывают значение основной приведенной погрешности измерений постоянного напряжения по формуле:

^DC ,^ = ±^1,Ц/^²^^И^

где д_о - относительная погрешность вольтметра, с помощью которого проводят измерение U_r, %;

^{ии Ur} -100%

^U Д

где ид = 10В для виброустановки DVC-500.

• 7.10.14 Результаты вычислений основной

  приведенной погрешности протокол испытаний (5.8

измерений постоянного напряжения заносят в Приложение 1).

• 7.10.15 Повторяют пункты 7.10.8 - 7.10.14 для не менее 10 точек рабочего диапазона измерений постоянного напряжения от -5 В до 5 В.

• 7.10.16 Отключают генератор постоянного напряжения от вспомогательного канала 1 и подключают к вспомогательному каналу 2 измерения постоянного напряжения к контактам (6) и (7) разъема AUX на задней панели виброустановки.

• 7.10.17 Повторяют пункты 7.10.5-7.10.15 для вспомогательного канала 2.

• 7.10.18 Основные приведенные погрешности измерений постоянного напряжения виброустановки паспорте на виброустановку.

  не должны превышать значения, указанного в

  приведенная погрешность измерений постоянного

• 7.10.19 Если основная напряжения виброустановки

  превышает значение, указанное в паспорте на

виброустановку, то виброустановку признают непригодной к применению и выдают извещение о непригодности.

• 7.11 Проверка предела допускаемой основной приведенной погрешности измерений постоянного тока

• 7.11.1 Для проверки предела допускаемой основной приведенной погрешности измерений постоянного тока необходимо использовать генератор постоянного тока и мультиметр Agilent 34401A.

• 7.11.2 Собирают схему, как показано на Рис. 7. Генератор постоянного тока подключают к вспомогательному каналу 1 измерения постоянного тока к контактам (8) и (9) на разъеме AUX на задней панели виброустановки.

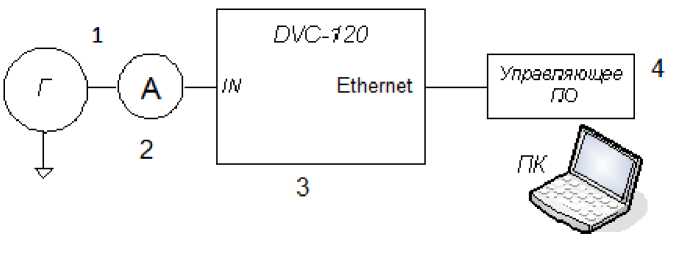

• 1 - Генератор постоянного тока

• 2 - Мультиметр Agilent 34401A

• 3 - Контроллер DVC-120

• 4 - Компьютер с установленной программой «DVC-120 Контроллер»

Рис. 7

• 7.11.3 Включают и прогревают генератор, мультиметр и виброустановку.

• 7.11.4 На рабочей станции виброустановки запускают программу «DVC-

120 Контроллер» Рис. 2.

• 7.11.5 На вкладке «Конфигурация» открывают окно «Параметры блока. Вспомогательный вход» дважды кликнув на кнопку «Тип входа» вспомогательного канала 1.

  нажимают

• 7.11.6 В окне в поле «Тип входа канала» выбирают «Ток» и «Применить».

  и в поле

• 7.11.7 На вкладке «Конфигурация» открывают окно «АРУ» «Автоматическая регулировка усиления» убирают галочку «включена».

  его таким

• 7.11.8 С генератора подают постоянное напряжение, изменяя образом, чтобы показание амперметра составляло примерно 5 мА.

• 7.11.9 Нажимают кнопку «   ».

• 7.11.10 Измеряют амперметром величину постоянного тока А_Г и заносят ее в протокол испытаний (п.5.9 Приложение 1).

  «Измерения»

• 7.11.11 В окне программы «DVC-120 Контроллер» в поле

снимают показание измеренной величины постоянного тока А_И и протокол испытаний (п. 5.9 Приложение 1).

• 7.11.12 Нажимают кнопку «II ».

• 7.11.13 Рассчитывают значение основной приведенной измерений постоянного тока по формуле:

^DC, А = ±^1,Ц/ ^О +^И

где д_о - относительная погрешность амперметра, с помощью которого проводят измерение А_Г, %;

^{Аи Аг} -100%

^АД

где АД = 20 мА для виброустановки DVC-500.

• 7.11.14 Результаты вычислений основной приведенной погрешности измерений постоянного тока заносят в протокол испытаний (п. 5.9 Приложение 1).

• 7.11.15 Повторяют пункты 7.11.8 - 7.11.12 для не менее 10 точек рабочего диапазона измерений постоянного тока от 0 В до 20 мА.

• 7.11.16 Отключают генератор постоянного напряжения от вспомогательного канала 1 и подключают к вспомогательному каналу 2 измерения постоянного тока к контактам (10) и (11) разъема AUX на задней панели виброустановки.

• 7.11.17 Повторяют пункты 7.11.5-7.11.15 для вспомогательного канала 2.

• 7.11.18 Основные приведенные погрешности измерений постоянного тока виброустановки не должны превышать значения, указанного в паспорте на виброустановку.

  указанное

• 7.11.19 Если основная приведенная погрешность измерений постоянного тока виброустановки превышает виброустановку, то виброустановку

  значение,

  признают непригодной к

  паспорте на

  применению и

выдают извещение о непригодности.

7.12 Проверка идентификационных данных управляющего обеспечения (УПО)

• 7.12.1 Проверке подвергаются следующие идентификационные данные управляющего программного обеспечения:

• - идентификационное наименование УПО;

• - номер версии (идентификационный номер) УПО.

• 7.12.1.1 Собирают схему, как показано на Рис. 1 без использования эталонного виброметра.

• 7.12.2 Включают и прогревают поверяемую виброустановку.

• 7.12.3 На рабочей станции запускают программу «DVC-120 Контроллер».

• 7.12.4 Идентификационные данные УПО виброустановки отображаются в окне программы «DVC-120 Контроллер» на закладке «Справка» в строке «О программе» (рис.8).

• 7.12.5 Идентификационные данные УПО, отображаемые на экране программы «DVC-120 Контроллер» должны иметь значения:

• - идентификационное наименование УПО - «DVC-120 Контроллер»;

• -  номер версии УПО - 1 .х,

где х - любое сочетание цифр и символов «.».

Рис. 8

• 8.1.1 Результаты поверки должны быть оформлены в соответствии с документом ПР 50.2.006-94 «ГСИ. Поверка средств измерений. Организация и

порядок проведения».

• 8.1.2 По результатам поверки виброустановки DVC-500 оформляется Протокол поверки.

• 8.1.3 На виброустановку поверочную DVC-500, признанную по результатам поверки годной к применению, оформляется Свидетельство о поверке с указанием результатов поверки на оборотной стороне Свидетельства.

• 8.1.4 Виброустановка поверочная DVC-500, не удовлетворяющая требованиям настоящей методики, к выпуску и применению не допускается. Свидетельство о предыдущей поверке виброустановки аннулируется, и на виброустановку выдается Извещение о непригодности с указанием причин.

Протокол № ____________

поверки виброустановки поверочной DVC-500 заводской № ____________

Дата поверки: ____________

Вид поверки: _____________________________________________________

первичная при выпуске из пр-ва/первичная после ремонта/периодическая

Основные сведения о поверяемом средстве измерений

Изготовитель: ООО «ТД «Технекон»

Виброустановка DVC-500 (комплектация ________________

в составе:

1.3 Основные метрологические характеристики виброустановки:

Документы, используемые при поверке

• 2.1 Виброустановка поверочная DVC-500. Методика поверки.

КЕДР.402248.003 МП.

• 2.2 Виброустановка поверочная DVC-500. Паспорт. КЕДР.402248.003 ПС.

• 2.3 Виброустановка поверочная DVC-500. Руководство по эксплуатации.

КЕДР.402248.003 РЭ.

3

Средства поверки

• 4.1 При поверке использовались следующие средства

  Наименование	Характеристики	Дата последней поверки/ действительно до
  Вторичный эталон серийный №
  Трехкомпонентный вибропреобразователь серийный №
  Мультиметр Agilent 34401A серийный №	Погрешность ± 0,06%
  Генератор сигналов низкочастотный измерительный типа ГЗ-122 серийный №	Диапазон частот 0,003 - 2 000 000 Гц (АЧХ не более 3%)
  Измеритель сопротивления изоляции SEW 1851N серийный №	(погрешность не более ±1,5%)

Результаты поверки

• 5.1 Результаты опробования виброустановки

  160 Гц	Показания эталонного виброметра, м/с2	Показания DVC-500, м/с2	б, %
  Канал 1
  Канал 2

Требованиям, предъявляемым при опробовании:

(соответствует/не соответствует)

• 5.2 Результаты определения коэффициента преобразования эталонного вибропреобразователя в рабочем диапазоне частот

  Частота	Показания эталонного виброметра, аЭВ, %	Показания DVC-500, аи, %	Действительный коэффициент преобразования, Кд, ___/м/с2	Отклонение от номинального значения, б, %	Неравномерность частотной характеристики, 7, %

Требованиям, предъявляемым при определении коэффициента преобразования:________________________

(соответствует/не соответствует)

• 5.3 Результаты проверки уровня вибрационного шума виброускорения, виброскорости, виброперемещения

  	Уровни вибрационного шума
  	Виброускорение, м/с2	Виброскорость, мм/с	Виброперемещение, мкм
  Канал 1
  Канал 2

Требованиям, предъявляемым к уровню вибрационного шума:

(соответствует/не соответствует)

• 5.4 Результаты проверки коэффициента гармоник виброустановки

  Частота, Гц	Задаваемое виброускорение, м/с2	Коэффициент гармоник КГ

Требованиям, предъявляемым к коэффициенту гармоник:

(соответствует/не соответствует)

• 5.5 Результаты проверки относительного коэффициента поперечного движения вибростенда виброустановки

  Частота, Гц	Задаваемое виброускорение, м/с2	Показания эталонного виброметра, м/с2			^оп> %
  		Ах	Ay	AZ

Требованиям, предъявляемым к относительному коэффициенту поперечного

движения вибростенда: ________________________

(соответствует/не соответствует)

Требованиям, предъявляемым к погрешности виброустановки по виброускорению,

виброскорости, виброперемещению: ________________________

(соответствует/не соответствует)

5.7 Результаты проверки предела допускаемой основной относительной погрешности измерений переменного напряжения

Требованиям, предъявляемым к основной относительной погрешности измерений переменного напряжения: ________________________

(соответствует/не соответствует) 5.8 Результаты проверки предела допускаемой основной приведенной погрешности измерений постоянного напряжения

Требованиям, предъявляемым к основной приведенной погрешности измерений постоянного напряжения: ________________________

(соответствует/не соответствует) 5.9 Результаты проверки предела допускаемой основной приведенной погрешности измерений постоянного тока

Требованиям, предъявляемым к основной приведенной погрешности измерений

постоянного тока: ________________________

(соответствует/не соответствует)

43

¹

Допускается использовать другое поверенное оборудование с аналогичными характеристиками.
