Методика поверки «АХОМЕТРЫ ЭЛЕКТРОННЫЕ ЦИФРОВЫЕ ТСП-04» (ТСП.600.000.МП)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ

И.о. зам. генерального директора

Т.М. Козлякова

2015 г.

ТАХОМЕТРЫ ЭЛЕКТРОННЫЕ ЦИФРОВЫЕ ТСП-04

ОГЛАВЛЕНИЕ

• 1. ОБЩИЕ СВЕДЕНИЯ

• 2. ОПЕРАЦИИ ПОВЕРКИ

• 3. СРЕДСТВА ПОВЕРКИ

• 4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 7. ПРОВЕДЕНИЕ ПОВЕРКИ

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А. СХЕМЫ СОЕДИНЕНИЙ ПРИ ПОВЕРКЕ

Настоящая методика по поверке распространяется на тахометры электронные цифровые ТСП-04 (далее прибор), предназначенные для дистанционного измерения частоты вращения промышленных роторных машин и механизмов, и устанавливает методику его первичной поверки, поверки после ремонта и периодической поверки.

Рекомендуемый интервал между поверками - один год.

• 2.1. При проведении поверки должны быть выполнены операции, указанные в табл. 1.

Таблица 1

• 3.1.  При проведении поверки должны быть применены образцовые средства и вспомогательное оборудование:

• 1) Установка тахометрическая УТО5-60 ТУ25-04.3300-87 Диапазон 6-60000 об/мин, ПГ±0,05%

• 2) Мегомметр М 4100 0-500 МОм при 500 В; Кл.0,1 ТУ25-04.3916-80;

• 3) Универсальная пробойная установка УПУ-1М 0-10КВ;10ВА А32.771.001.ТУ.

• 4) Имитатор зубчатый (Рис.1 Приложение 2).

• 3.2. Допускается применение других средств поверки и вспомогательного оборудования с характеристиками, не уступающими указанным выше.

• 3.3. Все образцовые средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

К поверке прибора допускаются лица, изучившие эксплуатационную документацию на прибор, средства поверки прибора, имеющие опыт поверки; а также прошедшие инструктаж по технике безопасности в установленном порядке.

При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 8.285-78 и "Правилами техники безопасности при эксплуатации электроустановок потребителей", утвержденными "Госэнергонадзором".

Монтаж электрических соединений, а так же электрические испытания должны производится в соответствии с ГОСТ 12.3.019 и "Правилами устройства электроустановок;

• 6.1. При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C

  20±2

  65±15

  от 84 до 106,7 (630-800)

  50±0,5

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм.рт.ст.)

• - частота питающей сети, Гц

• - напряжение питающей сети переменного тока, В                       220±4,4

• - величина внешнего эл/магнитного поля частотой 50 Гц               до 80 А/м

6.2 Условия проведения поверки должны контролироваться в начале и в конце выполнения каждой операции.

• 6.3. Перед началом проведения поверки прибор должен быть выдержан в условиях проведения поверки не менее 1 часа.

7.1 Проверка комплектности

Прибор представляют на первичную поверку вместе с кабелями связи, соединяющими измерительный блок и первичный преобразователь.

Представленный на поверку комплект прибора должен состоять из:

• 7.2.Внешний осмотр

• 7.2.1.Внешний осмотр измерительного блока

При внешнем осмотре измерительного прибора должно быть установлено:

• - наличие эксплуатационной документации;

• - наличие свидетельства о предыдущей поверке;

• - отсутствие нарушения целостности прибора;

• - наличие маркировки.

На лицевой и задней панели прибора должны быть нанесены следующие данные:

• - наименование прибора;

• - предприятие-изготовитель;

• - заводской номер;

• - дата изготовления;

• - изображение знака утверждения типа;

• - обозначение измеряемой величины (об/мин);

• - обозначение органов управления, соединителей, заземления, выходных сигналов.

Заводской номер на приборе должен совпадать с номером в паспорте. Панель управления, корпус прибора, соединительные кабели, а также контрольная пломба (клеймо) предыдущей поверки не должны иметь механических и других повреждений.

• 7.2.2. Внешний осмотр первичных преобразователей.

Защитная арматура - металлорукав, корпус первичного преобразователя, корпуса разъемов и выводные проводники не должны иметь видимых повреждений (разрушений).

Резьба на разъемах, защитных головках и штуцерах не должна иметь механических повреждений. Преобразователи с загрязненной поверхностью к поверке не допускаются.

На преобразователях должны быть укреплены шильдики с обозначением типа и номером преобразователя. Допускается нанесение номера и типа непосредственно на корпус. Заводские номера первичных преобразователей должны совпадать с паспортными.

• 7.2.3. Внешний осмотр линий связи.

Линии связи не должны иметь видимых повреждений (разрушений). При проверке тщательно осматриваются места ввода, изгибов и заделки кабелей; проверяется отсутствие повреждений изоляции, надломов жил.

• 7.3. Проверка электрического сопротивления изоляции цепи питания.

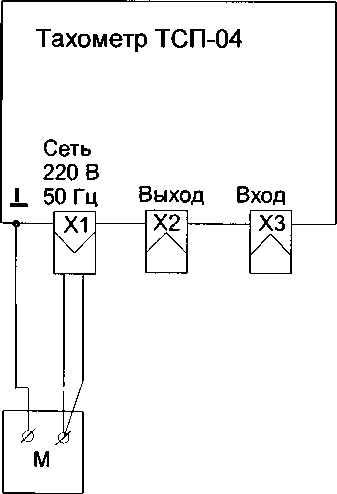

Проверку электрического сопротивления изоляции проводят мегомметром с номинальным напряжением 500 В. Мегомметр подключить между замкнутыми накоротко клеммами питания и корпусом прибора. Схема соединений приведена на рис.2 Приложения 1.

Прибор считают выдержавшим проверку, если сопротивление изоляции цепи питания ТСП-04 составляет не менее 20 МОм.

• 7.4. Проверка электрической прочности изоляции цепи питания

Проверку проводят на универсальной пробойной установке УПУ-1М. Выход переменного напряжения пробойной установки подключить между замкнутыми накоротко зажимами питания и корпусом прибора. Включить установку, напряжение плавно поднять в течение 5-10 секунд от нуля до 500 В и выдержать в течение 1 мин, после чего плавно снять напряжение и выключить установку.

Прибор считают выдержавшим проверку, если во время испытаний не обнаружено пробоя или поверхностного разряда.

• 7.5. Опробование

При проведении опробования должно быть установлено изменение показаний измеряемой величины - частоты вращения - прибором в рабочем диапазонеизмерений.

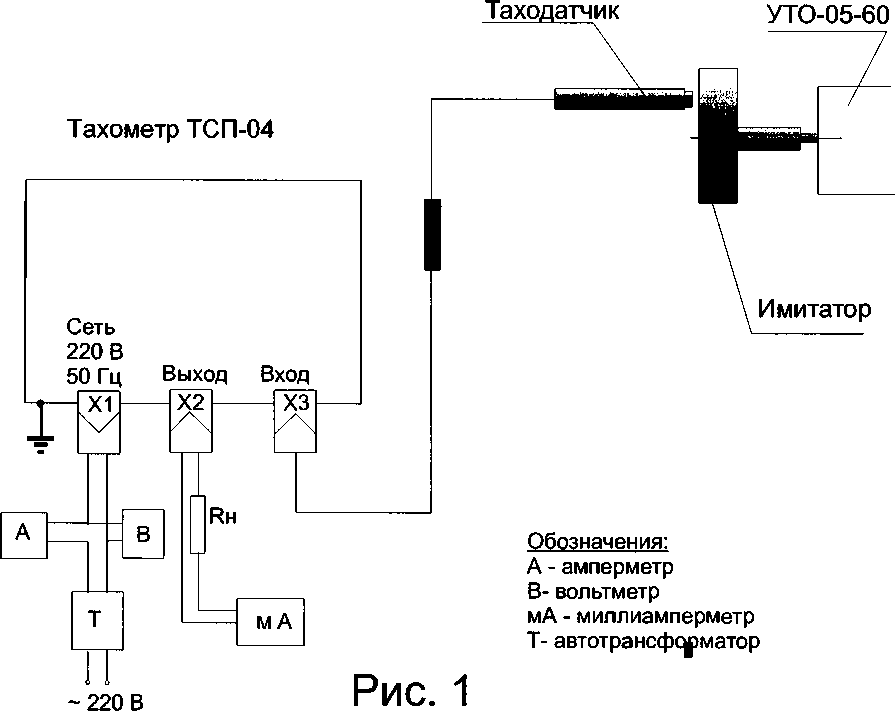

• 7.5.1. Собрать схему соединения прибора в соответствии с Рис.1 Приложения А в следующей последовательности:

• 1) подключить кабель заземления прибора. Заземление прибора выполняется медным проводником сечения не менее 1,5 мм² соединением заземляющей клеммы на задней панели прибора с существующей линией заземления (либо подсоединить сетевой кабель питания с заземляющим контактом).

• 2) подключить первичный преобразователь к входному разъему «ВХОД» измерительного блока.

• 3) подключить сетевой кабель измерительного блока к питающей сети.

• 7.5.2. Установить напряжение питания прибора с помощью автотрансформатора равным (220 ±4,4) В. Напряжение питания контролировать с помощью вольтметра В.

• 7.5.3. Включить тумблер сетевого питания на задней панели прибора в положение “220 В”. Проконтролировать наличие питания прибора по свечению индикатора на клавише тумблера прибора.

• 7.5.4. После включения на цифровом индикаторе ТСП-04 появляются цифры 8 во всех разрядах, которые в течение 1-2 секунд сменяются на нули, после чего в течение 1-2 секунд загорается индикатор режима измерения текущего значения частоты вращения «Nt» и тахометр автоматически устанавливается в режим измерения текущего значения частоты вращения.

7.5.5 Проверить функционирование тахометра, для чего нажать и удержать кнопку «Контроль». При нажатой кнопке зафиксировать контрольное значение на индикаторе. Прибор работоспособен в случае появления на индикаторе числа 3840 (±1 единица младшего разряда)

Для прибора в исполнении 2. в режиме «Контроль» индицируется число 3840.0 (± 0.5)

• 7.6. Определение погрешности измерения частоты вращения и погрешности выходного сигнала

• 7.6.1. Установить первичный преобразователь на образцовую тахометрическую установку в соответствии с требованиями условий по монтажу эксплуатационной документации ТСП.600.000.РЭ. и настоящей методики для чего выполнить следующее:

• - установить на вал тахометрической установки имитатор для конкретного типа первичного преобразователя соответствии с требованиями Приложения А;

• - проконтролировать надежность крепления о имитатора на валу установки и рабочий зазор между торцом первичного преобразователя и поверхностью имитатора;

• 7.6.2.  Задать на валу образцовой тахометрической установки последовательно частоты вращения No6pr. 10;60;300;3000;9990 (20000, 50000 для исполнения 2) об/мин в соответствии с графой 1 Таблицы 2.

Таблица 2

• 7.6.3. Наблюдать в течение 1-2 секунд показания прибора Nu3Mi для каждого значения частоты вращения. Результаты наблюдения занести в табл. 2.

Выключить тахометрическую установку и прибор.

7.6.4 Для определения погрешности измерения частоты вращения и выходного тока* использовать результаты наблюдений п.7.6.3.

Вычислить погрешность измерения частоты вращения в заданном диапазоне измерений в % по формуле 1:

at=No6pi -Nu3Mi                                     (1)

• 7.6.5. Вычислить относительную погрешность выходного тока* по формуле 2 .

Ai= (Д1 / \o6pi} х100%

где Д1 = Io6pi - Iu3Mi

Значения выходного тока Io6pi для выхода 4-20 мА вычисляются по формулам

Io6pi = 4 + No6pi х 0.0016 (для исполнения 1)

Io6pi = 4 + No6pi х 0.00032 (для исполнения 2)

• 7.6.6. Погрешность прибора соответствует заданным характеристикам, если значение погрешности, вычисленное по формуле (1) для всех значений JV_o6p, находится в пределах ±(0,1%Nh3m ±1). и погрешность выходного тока в пределах ± 1 %.

* - для приборов, имеющих токовый выход

• 8.1. По результатам проведения поверки составляется протокол, содержащий данные по форме табл. 2. Тахометры ТСП-04, прошедшие поверку с положительными результатами, подлежат клеймению и допускаются к эксплуатации.

• 8.2. При выпуске прибора из производства и ремонта, а также при периодической поверке в разделе паспорта на прибор «Сведения о поверке» делают запись о результате поверки и ставят подпись поверителя, проводившего поверку с нанесением оттиска поверительного клейма, либо оформляется свидетельство о поверке по установленной форме.

• 8.3. При отрицательных результатах поверки приборов при выпуске из производства и ремонта, а также при периодической поверке производиться гашение клейма в паспорте, либо оформляется извещение о непригодности прибора с указанием причин непригодности.

Приложение А. Схемы соединений при поверке

Рис. 2

Обозначения: М - мегомметр
