Методика поверки «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном РВСП-20000» (МП 0010-2020)

Общество с ограниченной ответственностью «МетроКонТ»

• V

• V

•’W..

Директор етроКонТ» Е.Ю. Трифонов 2/ «09» сентября 2020 г.

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном РВСП-20000

МЕТОДИКА ПОВЕРКИ

МП 0010-2020

Казань 2020 г.

Содержание

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Операции поверки

• 6 Средства поверки

• 7 Требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Проведение поверки резервуара

  • 10.1 Внешний осмотр

  • 10.2 Измерения базовой высоты резервуара

  • 10.3 Определение внутреннего диаметра резервуара методом хорд

  • 10.4 Определение внутренних диаметров поясов резервуара

  • 10.5 Измерения высот поясов резервуара

  • 10.6 Определение параметров «мертвой» полости резервуара

    • 10.6.1 Измерение объема неровностей днища

    • 10.6.2 Измерение высоты «мертвой» полости

    • 10.6.3 Измерение координаты точки касания днища грузом рулетки

  • 10.7 Определение объемов внутренних деталей

  • 10.8 Определение параметров плавающего покрытия

• 11 Обработка результатов измерений и составление градуировочной таблицы

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы резервуара

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном РВСП-20000. Методика поверки МП 0010-2020

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном (далее - резервуары) номинальной вместимостью 20000 м³ (РВСП-20000 №№ 1, 2, 3, 4) расположенью по адресу: Красноярский край, Эвенкийский район, п. Куюмба, ГНПС «Куюмба», «Иркутское РНУ» ООО «Транснефть-Восток» и предназначенные для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска и устанавливает методику геометрическим методом их первичной, периодической поверки.

• 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1 резервуар стальной вертикальный цилиндрический теплоизолированный с понтоном: вертикально расположенный стальной сосуд, наружная поверхность которого покрыта слоем теплоизоляции, со стационарной крышей и понтоном с индивидуальной градуировочной таблицей.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

• 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

• 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

• 3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

• 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений диаметра резервуара с применением метода хорд.

• 4.2 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

• 4.3  Поверку резервуара проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

• 4.4 Устанавливают следующие виды поверок резервуара:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками;

• - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

• 4.5 Интервал между поверками 5 лет.

• 5 ОПЕРАЦИИ ПОВЕРКИ

  • 5.1 При проведении поверки резервуара должны быть выполнены операции,

указанные в таблице 1

Таблица 1

• 6 СРЕДСТВА ПОВЕРКИ

• 6.1.1   При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

• 6.1.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 50 м по ГОСТ 7502-98.

• 6.1.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502-98.

• 6.1.1.3 Тахеометр электронный Nikon NPR-332 по [1].

• 6.1.2 Вспомогательные средства поверки:

• - Анализатор-течеискатель типа АНТ-ЗМ по [2].

• - Мел, шпатель, щетки (металлические), микрокалькулятор, веха телескопическая с призменным отражателем.

• 6.1.3 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

• 6.1.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

• 6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

• 6.2.2 При соблюдении указанных в таблице 2 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости резервуара не превышает: ±0,10 %.

• 7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости).

  • 7.2 К поверке резервуара допускают лиц, изучивших настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

  • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

  • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м³ - по ГОСТ 12.1.005-88.

  • 7.5  Измерения параметров резервуара во время грозы категорически запрещены.

  • 7.6 Перед началом поверки резервуара проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 7.7 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 8 УСЛОВИЯ ПОВЕРКИ

  • 8.1 При поверке соблюдают следующие условия:

    • 8.1.1 Измерения параметров резервуара проводят изнутри его.

    • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

    • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара от плюс 5°С до плюс 35°С.

    • 8.1.4  При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

• 9 ПОДГОТОВКА К ПОВЕРКЕ

  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

    • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

    • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

    • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк до точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz - 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З, Приложение А);

д) измеряют расстояние h_A и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З, Приложение А);

е) повторно снимая показания h_A , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; h = 0.

• 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

• 10.1.1 При внешнем осмотре резервуара проверяют:

• -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

• 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

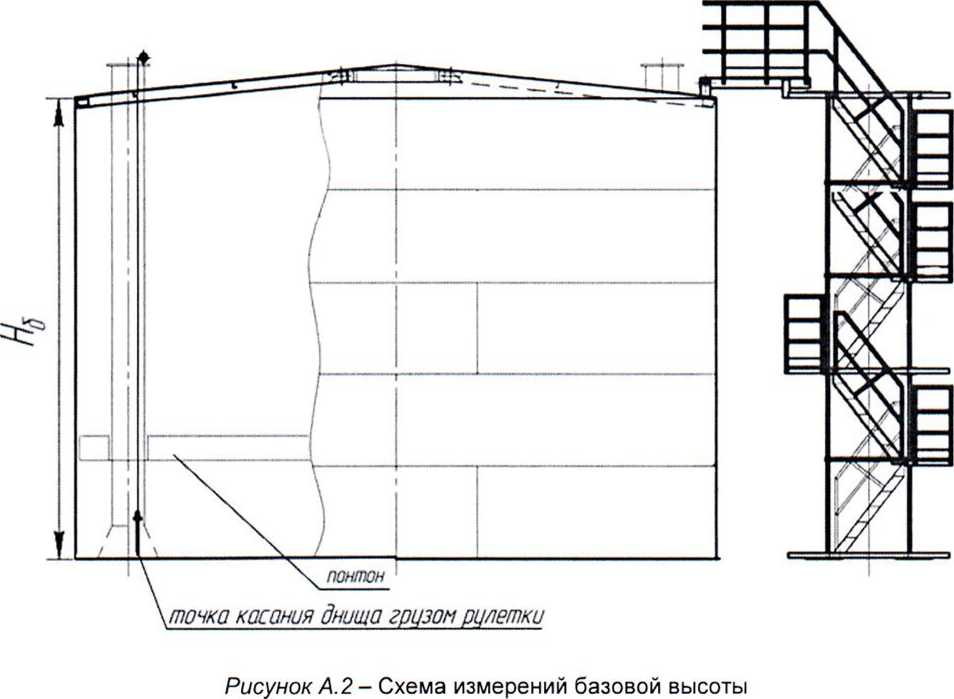

• 10.2.1 Базовую высоту резервуара Н_б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2, Приложение А).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

• 10.2.2 Результаты измерений базовой высоты Н_б с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 10.2.3 Базовую высоту измеряют ежегодно, условия выполнения измерений должны соответствовать требованиям п. 8.1.3 данной методики. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

• 10.3.1 Метод хорд заключается в последовательном измерении хорды и высоты сегмента по всей внутренней окружности стенки резервуара. Перед проведением измерений с помощью измерительной рулетки на высоте 1 м от днища через каждые 1000 мм наносят чертилкой горизонтальные отметки длиной 10-20 мм по стенке резервуара.

• 10.3.2 Отметки, нанесенные по стенке резервуара, соединяют между собой, применяя гибкую стальную рулетку. При этом горизонтальную линию проводят толщиной не более 5 мм. Горизонтальность проводимой линии устанавливают тахеометром.

• 10.3.3   На проведенной горизонтальной линии чертилкой наносят отметку 1 (рисунок А. 1, приложение А), которая является началом отсчета.

• 10.3.4 Ленту рулетки натягивают вдоль линии на стенке, при этом нулевой штрих ленты совмещают с отметкой 1, а у последующего штриха ленты наносят отметку 2. Отметки наносятся с точностью до 1 мм.

• 10.3.5 В середине полученной хорды а линейкой измеряют расстояние от линии на стенке резервуара до ленты Ь, (высота сегмента). Показание линейки отсчитывают с точностью до 1 мм.

• 10.3.6 Затем ленту рулетки переносят так, чтобы нулевой штрих ленты совпал с отметкой 2, у последующего штриха наносят отметку 3 и измеряют высоту сегмента .

• 10.3.7 Выполняя последовательно процедуры, изложенные в 10.3.4, 10.3.5, 10.3.6, проводят измерения вдоль горизонтальной линии.

• 10.3.8  Длину последней (остаточной) хорды а_п измеряют рулеткой. Высоту остаточной хорды Ь_п измеряют линейкой. Показания рулетки и линейки отсчитывают с точностью до 1 мм.

• 10.3.9 Длину окружности резервуара измеряют не менее двух раз. При этом начало отсчета повторного измерения смещают от начала предыдущего на расстояние 0,5 м.

• 10.3.10 Длину окружности каждого измерения , мм, вычисляют по формуле

  п



(D

где lj - длина j - й дуги, мм;

п - число дуг.

Длину у'-йдуги   мм, вычисляют по формуле

(2)

где а - хорда; bj - высота у-го сегмента, мм;

j - номер сегмента.

Длина дуги lj, мм, может быть определена по формуле

где а - длина хорды, мм;

Д/_; - разница между длиной дуги и хорды в зависимости от высоты сегмента.

• 10.3.11 Относительное расхождение между результатами двух измерений длины окружности 8L_H, %, рассчитываемое по формуле

8L_h=2 ^Lh1~^Lh2 -100                              (3)

^-н1 ⁺ ^н2

должно находиться в пределах ± 0,01 %.

• 10.3.12 При расхождении, превышающем указанным в 10.3.11 измерения следует повторять до получения двух последовательных измерений, удовлетворяющих условию 10.3.11.

• 10.3.13 Результаты двух измерений величины /__н, удовлетворяющих условию 10.3.13, вносят в протокол.

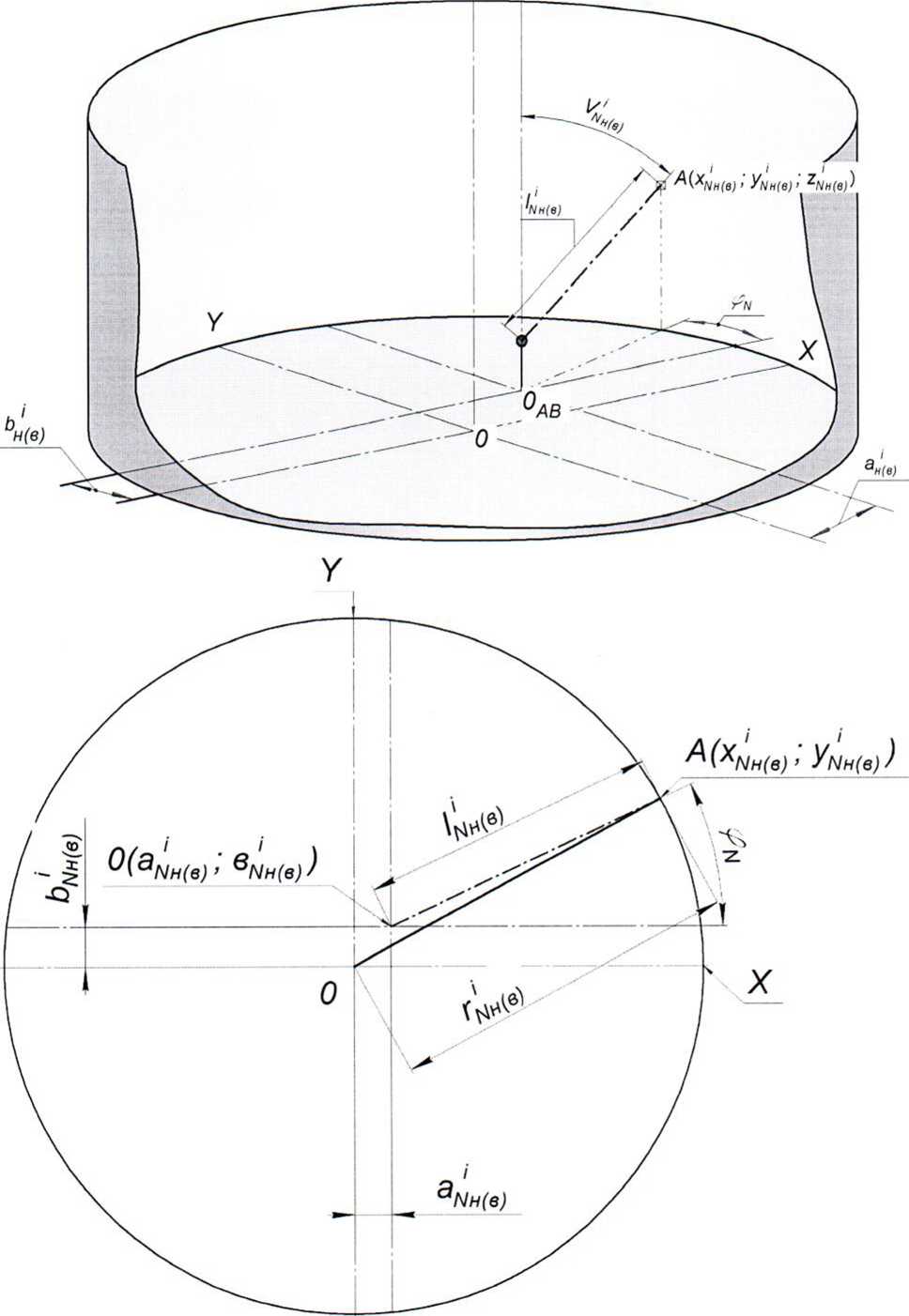

• 10.4.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 6.1.1.3 Внутренне диаметры поясов резервуара D, определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара. Для резервуаров с понтоном определяют внутренние диаметры начиная со второго пояса (рисунок А.5, Приложение А)

Тахеометр устанавливают в режим измерений «HD-ft-/-/z».

Измерение резервуара проводят в нижнем и верхнем сечениях.

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4, Приложение А).

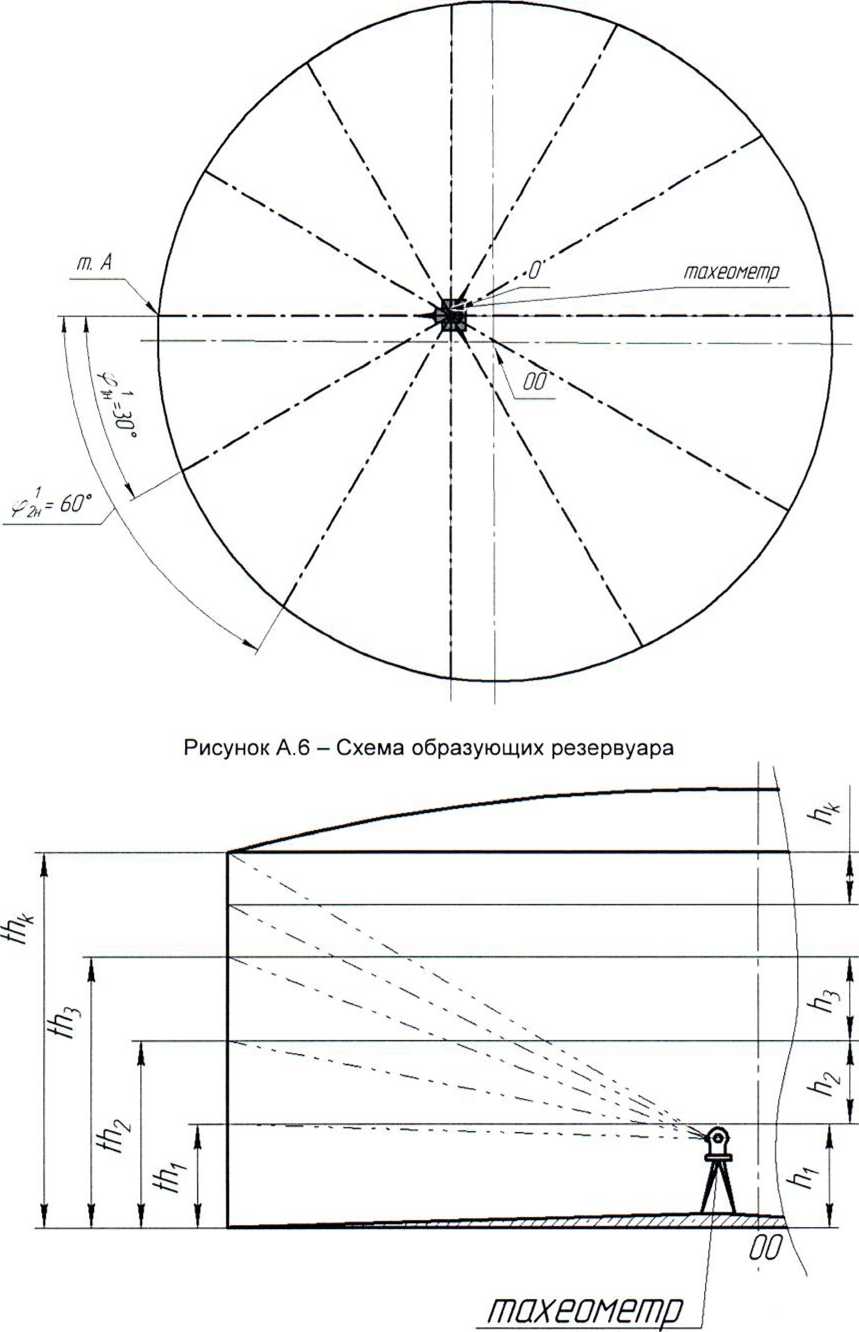

• 10.4.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5, Приложение А).

  • 10.4.2.2  Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /д_н , мм; вертикальный угол \/₀²_н , угл. сек.

  • 10.4.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /q_b , мм; вертикальный угол \/₀²_в , угл. сек.

  • 10.4.2.4 Проводят аналогичные операции по 10.4.2.2, 10.4.2.3 и измеряют : наклонные расстояние /д_в , мм; вертикальны! углы Vq_b , угл. сек.

Примечание - В обозначениях 1'_0в и V^_B верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (0, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

• 10.4.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6, Приложение А). Фиксируют значение

1 горизонтального угла <р_1н , угл. сек. первой образующей.

• 10.4.2.6 Проведя аналогичные операции по 10.4.2.1 - 10.4.2.4 измеряют , мм; вертикальные углы .

• 10.4.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение

j

горизонтального угла ср_2н , угл. сек. второй образующей и проводят операции по 10.4.2.1 - 10.4.2.6.

• 10.4.2.8 Проводят аналогичные операции на остальных образующих.

• 10.4.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

Высоту i-ro пояса резервуара /7₍ измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7, Приложение А), при помощи тахеометра, в следующей последовательности.

• 10.5.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

• 10.5.2 Высоту первого пояса измеряют с применением рулетки измерительной с грузом, как расстояние по вертикали вдоль стенки резервуара от точки касания днища грузом рулетки до середины сварного шва первого и второго пояса.

Измерение проводят не менее двух раз. Расхождение между результатами измерений должно быть не менее 2 мм. Вычисляют среднее арифметическое значение и округляют его до целого миллиметра по правилам округления

• 10.5.3 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

• 10.5.4 Проводя аналогичные процедуры по 10.5.3 измеряют расстояния th₂...th_k , мм, вышестоящих поясов.

• 10.5.5 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

При определении параметров «мертвой» полости резервуара проводят измерения:

• 1) объема неровностей днища;

• 2) высоты «мертвой» полости;

• 3) координаты точки касания днища грузом рулетки.

• 10.6.1 Измерение объема неровностей днища



  проводят с применением

Определение объема неровностей днища тахеометра, вехи с призменным отражателем или нивелирной рейки и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,...VIII) и 8 радиусов днища (рисунок А.9, Приложение А).

Измерения проводят в следующей последовательности.

• 10.6.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения h_Q , мм, (рисунок А.8, Приложение А) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания h_Q, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz - 0°00 00 ; Л = 0.

• 10.6.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9, Приложение А).

• 10.6.1.3 Устанавливают веху в точку ₁ (пересечение 1-й окружности на 1-й

образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения _v мм, (рисунок А. 10, Приложение А). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь_{2        1¹}, мм.

Таблица 3

• 10.6.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка Ь₂ •,), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь₂₂,...,Ь₈₂ на втором радиусе аналогично.

• 10.6.1.5 Проводя аналогичные процедуры по 10.6.1.2-10.6.1 4 измеряют высоты превышений точек отсчета на остальных образующих.

• 10.6.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

• 70.6.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние th_Mn, мм, как высоту превышения (рисунок А.11, Приложение А). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

При применении нивелирной рейки

• 10.6.2.1 Тахеометр приводят в отражательный режим измерений. Выставляют значение вертикального угла равное 0° (чтобы вращение тахеометра происходило в горизонтальной плоскости).

Поворачивают тахеометр до значения горизонтального угла равного 0°, что будет соответствовать первому радиусу на днище (рисунок А.9, Приложение А) и включают лазерный луч на тахеометре. Затем нивелирную рейку последовательно устанавливают вертикально по сферическому уровню в точках пересечения концентрических окружностей днища с первым радиусом днища и в точке касания днища грузом рулетки и смотрят значение превышения на миллиметровой шкале рейки в точке подсветки лазерным лучом. Аналогично производятся измерения на других радиусах при повороте тахеометра на 30° по горизонтальному углу.

• 70.6.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол <р₀ , ⁰ , и контролируют высоту h_Q , мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

• 10.8.1 Массу т_п, диаметр плавающего покрытия О_п, отверстий в плавающем покрытии D_v D₂,...,D_n, нижнее и верхнее положение плавающего покрытия параметры опор плавающего покрытия принимают по исполнительной документации.

• 10.8.2 Значения величин плавающего покрытия вносят в протокол, форма которого приведена в приложении Б (таблица Б.11).

• 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ

ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

• 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

• 11.2.1   Градуировочную таблицу составляют начиная с уровня /-/_мп, соответствующего высоте «мертвой» полости h_Mn, до предельного уровня Н_пр, вычисляя посантиметровую вместимость резервуара /-го пояса V (Н) , м³, по формуле



  где




  (2)

  - посантиметровая вместимость резервуара, соответствующая уровню

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Н _t j - уровень жидкости, соответствующий суммарной высоте поясов, см;

D- - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

• 11.2.2 Предельный уровень Н_пр, см, до которого составляют градуировочную

таблицу, вычисляют по формуле

П

7W

1^п

+ -У/1,- +r₀COS(p ,

П ,=1

где П - номер пояса, выбираемый из ряда: 2, 3.....л;

- высота i-ro пояса, мм;

Г_о - радиус расположения точки касания днища грузом рулетки, мм;

ф - угол направления наклона резервуара, °.

• 11.2.3 Посантиметровую вместимость 1-го пояса \/(/7)   м³, вычисляют по

формуле (Д.8).

• 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Я_мп, соответствующий высоте «мертвой» полости.

• 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

• 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

• 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного программного обеспечения.

• 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б)  протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 12.4   Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

ПРИЛОЖЕНИЕ А

а - хорда; Ь₁ - высота сегмента; - дуга; 1_п - остаточная дуга; Ь_п, а_п - остаточная хорда; 1, 2, 3 - номера отметок

Рисунок А. 1 - Схема проведения измерений по методу хорд

Рисунок А.3 - Схема высотной привязки тахеометра

Рисунок А.4 - Схема расположений плоскостей измерений (сечений) внутренних радиусов резервуара

Рисунок А.5 - Схема измерений радиусов поясов резервуара

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З- Базовая высота резервуара                    В миллиметрах

Таблица Б.4- Измерение внутренних радиусов поясов резервуара

Продолжение таблицы Б.4

Окончание таблицы Б.4

а б л и ц а Б.5 - Высота превышения поясов

Таблица Б.6 - Измерение неровностей днища

В миллиметрах

Таблица Б.7 - Параметры «мертвой» полости

Таблица Б.8 - Координата точки измерений уровня жидкости и базовой высоты резервуара

Т а б л и ц а Б.9 - Внутренние детали цилиндрической формы

Таблица Б.Ю-Длина окружности первого пояса

Таблица Б. 11- Параметры понтона

Таблица Б. 12 - Параметры хранимой жидкости________

Плотность хранимой жидкости, кг/м³ “Т^-

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца

резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_______________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                                    инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального

цилиндрического теплоизолированного с понтоном РВСП-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Относительное изменение базовой высоты резервуара 5₆, %, вычисляют по формуле

5_б ⁼    /—г----- ЮО, где значения величин       (Н_б) , приведены в 1-й, 2-й графах.

(^Нб)п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись          инициалы, фамилия

подпись           инициалы, фамилия

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы²

УТВЕРЖДАЮ

«____»_________________20___г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный с понтоном

РВСП_________ №______________

Организация________________________________________________

Погрешность определения вместимости: ±0,10 %

Срок очередной поверки__________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.1 - Посантиметровая вместимость нижней части резервуара

Таблица Г.2 - Средняя вместимость в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

ПРИЛОЖЕНИЕ Д

Обработка результатов измерений

Диаметр резервуара при применении метода хорд вычисляют по формуле

= 0,31831 •^•[1 + д₅(Т’в-20)]              (Д.1)

где Z__h1, L_h2 ~ результаты двух измерений длины окружности первого пояса, мм, значение принимают по таблице Б. 10;

Т_в—температура воздуха в резервуаре;

a_s- коэффициент линейного расширения материала измерительной рулетки.

Д.2.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара Ц,

мм, вычисляют по формуле

где      - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.2.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

• - наклонного расстояния /д/_Н(_В) (параметр SD);

• - вертикального угла Уд/_Н(_В) (параметр Vz);

• - горизонтального угла (p_w (параметр Hz).

Д.2.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (^Н(в)> Ун(в)' ^ZH(B) ) '

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.2.4 При направлении визирной линии тахеометра к точке А расстояние от точки (^Х/Ун(в)' Ул/н(в)> ^z/Vh(b)) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

1

вычисляют по формуле

У/\/н(в) ^Nh(b) '        ‘ COS^90 Цун(в) )

где /д/_Н(_В) - наклонное расстояние, мм;

Ч^н(в) ” вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем)

сечении, угл. сек;

<p_w - горизонтальный угол /V-образующей, угл. сек.

(•^Мн(в)'

до геометрического центра

резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Рисунок Д.2 - Параметры измерений радиуса г//_Н(_В) /-го пояса при /-ом измерении в нижнем (верхнем)сечении

Д.2.5 Смещение станции съемки от геометрического центра резервуара а_в(в), Ь_в(в) и расстояние от точек на поверхности пояса до центра окружности       в нижнем

(верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры а_в(в), Ь_в(в), /?_В<_В) вычисляют решая систему линейных уравнений

7=0

1 ^w

*н(в) ⁼ Т7 ’ Z/y' H(B)>

^/v /=1

где Гу _н(в) ^_ Р^аД^иУ^{с /}‘^{го пояса на} N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), принято равным 12;

^х)н(в)’ У)н(в) ^_ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус i-ro пояса на N-ой образующей в нижнем (верхнем) сечении Гу_Н(_В> вычисляют по формуле

Д 2.6 Вычисление   величин а_в(в)1 Д_в(в)1 /?_в(в) проводят в следующей

последовательности.

Д.2.6.1 Вычисление величин а_в(в), Ь_в(в), R¹^, в нулевом приближении (^О.н(в)> ^О.н(в)' ^О.н(в) ) •

1) устанавливают значение _Н(_В), £>о _Н(_В) в формуле (Д.7) равным нулю.

^л2н(в)

^Г2.2н(в)

У0н(в) ⁺У1н(в) ⁺--- ⁺ У12н(в)

12

У1н(в) г'

'2.1 н(в)

У2н(в)

г'

'2.2н(в)

У12н(в)

'2.12н(в)

Д.2.6.4 Операции вычисления прекращают в случае выполнения условия

-R

где у - номер приближения (0, 1, ... т).

Д.2.7 Внутренний диаметр D¹ i-ro пояса вычисляют по формуле

где R'_H, Rq - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2.1 Высоту /-го пояса резервуара, начиная со второго пояса, как расстояние по вертикали от середины сварного шва /-го и /+1 пояса резервуара, /?₍ , мм, вычисляют по формуле

/li = th'_i+1 - th'i

(Д12)

где th-, th" - высота превышения i-ro пояса, на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

f/?_/+1 - высота превышения вышестоящего i+1-го пояса, значение которого принимают из таблицы Б.5, мм.

Д.3.1 Объем неровностей днища (А \/_дн ) вычисляют по формуле

где О₁ - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.1), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня Н_}, соответствующий высоте 1-го пояса, вычисляют по формуле

7tO²

'/(н)₁=Кп+₇^(н-Нм„)+Д^вд.

4-10                               (д.

где \/_мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.16), м³;

- внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.1), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Н_мп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.17), мм.

Д \/_{в д} - объем внутренней детали, м³.

Посантиметровую вместимость резервуара /-го пояса V(H). вычисляют по формуле

где

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Н_/_₁ - уровень жидкости, соответствующий суммарной высоте поясов, см;

- внутренний диаметр /-го пояса, вычисляемый по формуле (Д.11), мм.

БИБЛИОГРАФИЯ

• [1]  Тахеометр электронный Nikon NPR-332, Регистрационный номер 39639-08

• [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

Страница 38 из 38

¹

В обозначении точки отсчета Ь^...Ь₈   - первый индекс указывает номер радиуса

концентрической окружности днища, второй - номер радиуса днища (образующей)

²

Форма градуировочной таблицы не подлежит изменению
