Методика поверки «Государственная система обеспечения единства измерений Газоанализаторы СО12е» (МП-242-2255-2018)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ июля 2018 г.

> ъ. *

сг *о. 4

И.о. директора

А.Н. Пронин

. Менделеева'

ЫЙ^ТИТЕЛЬ ДИРЕКТОРА Е.П. Кривцов

Доверенность №17 от 33 октября 2017г.

Государственная система обеспечения единства измерений

Газоанализаторы СО12е МЕТОДИКА ПОВЕРКИ МП-242-2255-2018

Заместитель руководителя научно-исследовательского отдела рсударственных эталонов р^ически.х измерений

M/им. Д.И. Менделеева" А.В. Колобова gb" О;      2018 г.

'ковЛдитедь лаборатории

// у Т.Б. Соколов

г. Санкт-Петербург 2018 г.

Настоящая методика поверки распространяется на газоанализаторы СО12е (в дальнейшем газоанализаторы), выпускаемые фирмой "Environnement S.A.", Франция, и устанавливает методику их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

Примечание - при пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего год и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 1.1    При проведении поверки выполняют операции, указанные в таблице 1.

  1.3 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

  2 Средства поверки

  2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 1 - Операции поверки

1.2 Допускается проведение поверки отдельных измерительных канатов / диапазонов измерений газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Таблица 2 - Средства поверки

2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

атмосферное давление, кПа                                              от 90.6 до 104.8

напряжение питания переменного тока частотой (50±1) Гц. В                     220 ± 22

Перед проведением поверки выполняют следующие подготовительные работы:

• 1) проверяют комплектность газоанализатора в соответствии с его эксплуатационной документацией (при первичной поверке);

• 2) подготавливают газоанализатор к работе в соответствии с требованиями с его эксплуатационной документации;

• 3) проверяют наличие паспортов и сроки годности ГС:

• 4) баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы - 3 ч;

• 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

• 6.1    Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

отсутствие внешних повреждений, влияющих на работоспособность:

исправность органов управления:

четкость надписей на лицевой панели.

маркировка должна соответствовать требованиям эксплуатационной документации; Газоанализаторы считают выдержавшими внешний осмотр, если они соответствую! указанным выше требованиям.

• 6.2   Опробование

При опробовании проводят проверку общего функционирования газоанализатора в следующем порядке:

• 1) включают электрическое питание газоанализатора;

• 2) выдерживают газоанализатор во включенном состоянии в течение времени прогрева:

• 3) фиксируют показания дисплея газоанализатора.

Результат опробования считают положительным, если по окончанию времени прогрева отсутствует сигнализация об отказах, на дисплей газоанализатора выводится измерительная информация.

• 6.3   Подтверждение соответствия программного обеспечения

  • 6.3.1  Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путем проверки соответствия ПО газоанализаторов, представленных на поверку, тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.

  • 6.3.2  Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО, установленного в газоанализаторов (номер версии встроенного ПО отображается на дисплее газоанализатора в меню газоанализатора в разделе Информация (пиктограмма “i" на главном экране газоанализатора).

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в описании типа газоанализаторов.

• 6.3.3  Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

6.4 Определение метрологических характеристик газоанализатора

6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора проводят в следующем порядке:

• 1) На вход газоанализатора подают ГС (таблица А.1 приложения А, соответственно определяемому компоненту и диапазону измерений) согласно рисунку 1 в последовательности:

-№№ 1-2-3-4-2-1-4 -при первичной поверке;

- №№ 1 - 2 - 3 - 4 - при периодической поверке.

Расход ГС устанавливают так, чтобы расход в линии сброса после ротаметра 4 был на уровне 200 см³/мин для исключения возможности разбавления подаваемой ГС атмосферным воздухом.

• 2) Фиксируют установившиеся показания дисплея газоанализатора по поверяемому измерительному каналу при подаче каждой ГС.

Для модификаций СО12е*. СО12е*/СО2 (без дисплея) показания фиксируют с помощью персонального компьютера, подключенного к LAN-выходу (Ethernet) газоанализатора с помощью кросс-кабеля. Конфигурирование сетевой карты персонального компьютера для соединения проводится в соответствии с указаниями эксплуатационной документации газоанализатора. Интерфейс окна на дисплее компьютера идентичен интерфейсу дисплея газоанализатора.

При наличии в составе газоанализатора дополнительной платы ESTEL дополнительно фик-

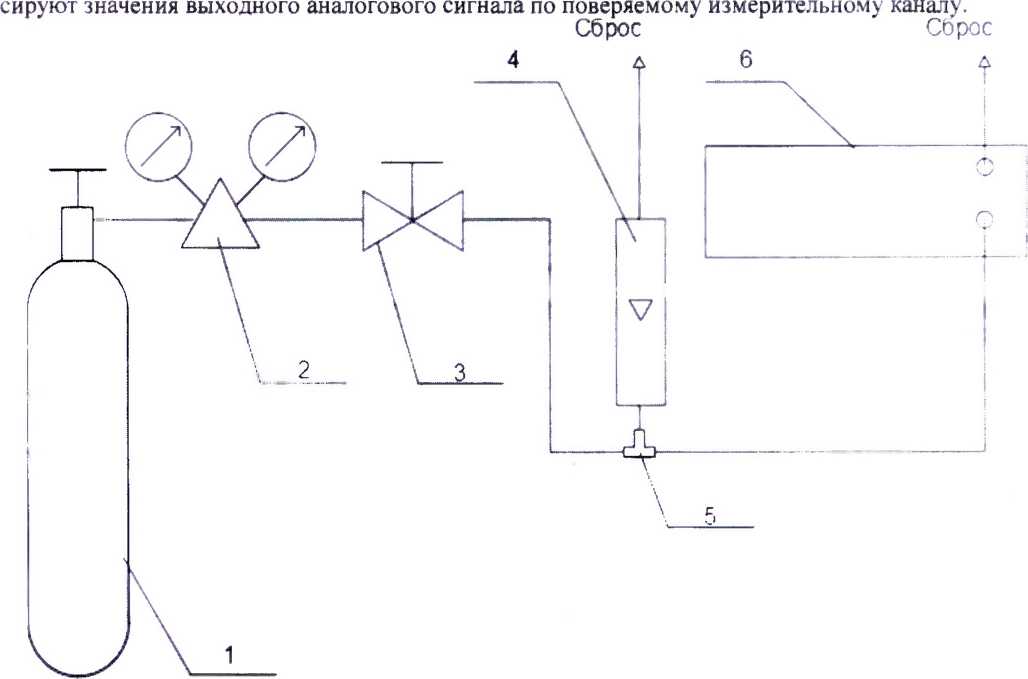

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки; 4 - индикатор расхода (ротаметр); 5 - тройник. 6 газоанализатор.

Рисунок 1 - Схема подачи ГС из баллонов под давлением на вход газоанализатора при проведении поверки

• 3) Значение основной приведенной погрешности газоанализатора, у,-. %, рассчитывают по формуле

  С—

(1)

- результат измерений объемной доли определяемого компонента при подаче i-ii

- действительное значение объемной доли определяемого компонента в i-й ГС.

- верхняя и нижняя границы поверяемого диапазона измерений для которого нормированы пределы допускаемой приведенной погрешности, объемная доля определяемого компонента, млн'¹.

• 4) Значение основной относительной погрешности газоанализатора %, рассчитывают по формуле

5₍=££.100

Результат определения основной погрешности считают положительными, если основная погрешность газоанализатора во всех точках поверки не превышает пределов допускаемой основной приведенной погрешности (таблица Б.1 приложения Б) для соответствующего диапазона измерений.

• 6.4.2 Определение вариации показаний газоанализатора

Определение вариации выходного сигнала газоанализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1.

Значение приведенной вариации выходного сигнала, в долях от пределов основной приведенной погрешности, $_у, рассчитывают по формуле

где С₂^М -результат измерений объемной доли определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, % или млн’¹;

у о     - пределы допускаемой приведенной погрешности, %.

Значение относительной вариации выходного сигнала, в долях от пределов основной относительной погрешности, рассчитывают по формуле

где 5₀     - пределы допускаемой относительной погрешности, %.

Результат испытания считают положительным, если значение вариации не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 7.1   При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 7.2   Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на него или техническую документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке установленной формы.

• 7.3   Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

^Диапазоны измерений доступны для конфигурирования только для газоанализаторов с установленной дополнительной платой ESTEL.

² Воздух нулевой от генератора нулевого воздуха ZAG 7001 (номер в реестре СИ 61769-15). объемная доля оксида углерода не более 0,025 млн'¹. Допускается использование поверочного нулевого газа - воздуха марки А (Б), выпускаемого по ТУ 6-21-5-82 в баллонах под давлением, проанализированного на содержание оксида углерода, объемная доля оксида углерода не более 0,2 млн’¹.

Изготовители и поставщики стандартных образцов газовых смесей в баллонах под давлением должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ТЭТ 154-2016.

Приложение Б

(рекомендуемое)

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица Б. 1 - Измерительный канал оксида углерода

^г’ Диапазоны доступны для конфигурирования пользователем при наличии платы ESTFI. (опция).

• ²⁾ Газоанализаторы обеспечивают возможность вывода результатов измерений содержания | определяемого компонента в единицах массовой концентрации (мкг/м³, мг/м³, г/м³). значение коэффициента пересчета из единиц, выраженных в объемных долях, млн'¹, в единицы массовой кон- ¹ центрации, вводится пользователем вручную в меню настройки газоанализатора.                 i

Пересчет результатов измерений концентрации определяемого компонента, выраженных в | объемной доле, млн'¹, в массовую концентрацию, мг/м³, следует проводить по формуле           j

М-Р

где С(_Об) - объемная доля определяемого компонента, млн'¹;

С^асс) - массовая концентрация определяемого компонента, мг/м³;

Р - атмосферное давление, мм рт.ст.;

М - молекулярная масса определяемого компонента, г/моль;

t - температура анализируемой среды, °C.

Пересчет при контроле атмосферного воздуха проводят согласно РД 52.04.186-89 для условий 0 °C и 760 мм рт. ст., при контроле воздуха рабочей зоны согласно ГОСТ 12.1.005-88 для условий 20 °C и 760 мм рт. ст.

В нормальных условиях измерений.

Таблица Б.2 -- Измерительный канал диоксида углерода

¹

'Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

²

номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

Информация о стандартных образцах состава газовых смесей утвержденного типа доступна на сайте Федерального информационного фонда по обеспечению единства измерений (http://fundmetrology.ru).

³

Нормирующее значение - верхний предел диапазона измерений.

⁴

^в Диапазоны доступны для конфигурирования пользователем при наличии платы ESTEL (опция).

⁵

Газоанализаторы обеспечивают возможность вывода результатов измерений содержания определяемого компонента в единицах массовой концентрации (мкг/м⁶, мг/м⁶. г/м⁶), значение коэффициента пересчета из единиц, выраженных в объемных долях, млн'⁴, в единицы массовой кон- j центрации. вводится пользователем вручную в меню настройки газоанализатора.

⁶

В нормальных условиях измерений.

⁷

Нормирующее значение - верхний предел диапазона измерений.j
