Методика поверки «ПРИБОР КОМБИНИРОВАННЫЙ ЦИФРОВОЙ Щ301» (МП 3.349.041)

ПРИБОР КОМБИНИРОВАННЫЙ ЦИФРОВОЙ Щ301

МЕТОДИКА ПОВЕРКИ

3.349.041

8. УКАЗАНИЕ ПО ПОВЕИСЕ         3°/

• 8.1. Операции и средства поверки

При проведении поверки долины выполняться операции и применяться средства поверки» указанные в табл.З. Допускает* ся использование другой аппаратуры.

Таблица 3

^Средства поверки и их норма-:тивно-технические характе -ристики

Омметр, 0 - 10 Q, класс точности I»5 (M37I)

Тёрраомметр до IO¹³ Q, погрешность +IQ? (E6-I3A) Калибратор программируемый, напряжение от XOOnV до КУ

Продолжение табл.З

Продолжение табл.З

Продолжение табл.З

0,002.

8.2. Условия поверки и подготовки к ней

8.2.1. При проведении поверки должны соблюдаться следую

щие условия:

температура окружающего воздуха, °C 20+2; относительная влажность воздуха, % 30-80; напряжение питающей сети, V от 187 до 242; частота питающей сети, HZ 50+1

атмосферное давление, кРа от 84 до 106,7

• 8.2.2. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

подготовка прибора к работе в соответствии с разделом 5;

подготовка к работе приборов, необходимых для поверки, в соответствии с их техническими описаниями и инструкциями по эксплуатации.

8.3. Проведение поверки

• 8.3.1. Внешний осмотр

• 8.3.1.1. При проведении внешнего осмотра должно быть

установлено соответствие прибора следующим требованиям: чет-* кость фиксации переключателей, плавность регулировки элементов, расположенных на передней панели.                  .

• 8.3.2. Электрическое сопротивление между винтом       ^и

корпусом прибора измеряется омметром и не должно быть более 0,5 Q.

• 8.3.3. Проверка сопротивления изоляции производится мегаомметром при напряжении постоянного тока от 500 до I000V :

между корпусом и изолированной от корпуса по постоянному току цепью силового питания (не менее 40 мо);

между корпусом и изолированными от корпуса входными цепями прибора (не менее 1000 Мп).

• 8.3.4. Определение основной погрешности.

• 8.3.4.1. Пределы допускаемой основной погрешности и контролируете значения приведены:

напряжений постоянного тока в диапазоне измерений IOOjuV - IV - в табл. 4;

сопротивлений в диапазоне 0,1 о - 1кн - в табл.5;

напряжений переменного тока в диапазоне измерений IOOjuV - IV-в табл.6;

в остальных диапазонах - в табл. 7.

Таблица 4

Продолжение табл.4

Таблица 5

Таблица 6

Продолжение табл. 6

Таблица 7

х

Продолжение табл. 7

*

Примечание.Ес ли на одной из контролируемых точек табл.4,5,6 получена погрешность «близкая к пределу допускаемо-го значения, то на остальных диапазонах производится дополнительная проверка на дополнительных точках,одна из которых соответствует точке,указанных в табл, 4,5,6 диапазонов, на которой получена максимальная положительная погрешность, вторая-точке, на которой получена максимальная отрица -тельная погрешность.

22

• 8.3.4.2. Основная погрешность прибора определяется сравнением показаний испытуемого и образцового приборов и вычисляется по формуле:



  Ах - ко

  Ао

  (I)

где а ₀ - основная погрешность испытуемого прибора, Ах - показание испытуемого прибора;

Ао - действительное значение измеряемой величины.

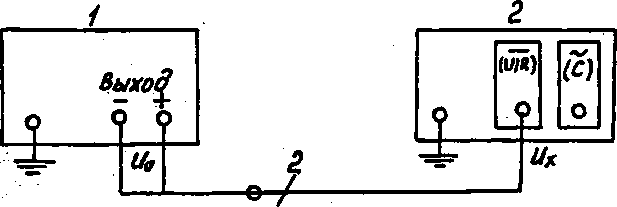

• 8.3.4.3. Определение основной погрешности в диапазонах измерений напряжения постоянного тока производится при двух полярностях по схеме рис.2.



• I - компаратор Р3003 пределы IOmV; 100 т У ; IV ; калибратор программируемый П320 пределы I0V ; I00V; I кУ ;

• 2 - испытуемый прибор.

Рис. 2

Основная погрешность вычисляется по формуле (i), где Ах - показания испытуемого прибора;

Ао - напряжения, устанавливаемые на выходе Р363-3 и П320.

• 8.3.4.4. Определение основной погрешности в диапазонах измерения постоянного тока производится при двух полярностях измеряемого тока.

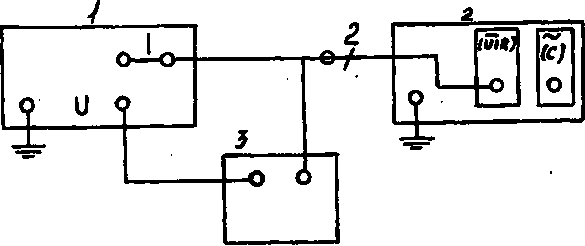

Схема соединений для определения основной погрешности в диапазонах 0,1 nА - I/uA; In А - IOjuA; Юл А - 100/*А представлена на рис. 3.

• 1 - калибратор программируемый П320, напряжение

• IOOmV- 10Y ;

• 2 - испытуемый прибор;

• 3 - катушка электрического сопротивления измерительная

(см. табл. 8)

Рис. 3

Величина сопротивления R обр и напряжение V , устанавливаемое на выходе калибратора в зависимости от измеряемого тока, приведены в табл.8.

Таблица 8

Действительное значение тока 1э , протекающего через образцовое сопротивление R обр, определяют по формуле:

R обр

Основная погрешность вычисляется по формуле (I), где Ах - показание испытуемого прибора;

Ао - действительное значение тока, определенное по формуле (2).

Для определения основной погрешности в диапазонах измерений 100 п А - 1т к; IyuA - 10т A, IOyuA - 100mA соберите схему» указанную на рис.4.

• 1 - калибратор программируемый П320, ток 100 п А - 100т А;

• 2 - испытуемый прибор.

Рис. 4

Устанавливая на калибраторе П320 поочередно значения токов, указанные в табл.7, измерьте ток испытуемым прибором.

Основную погрешность вычислите по формуле (I), где Ах - показания испытуемого прибора;

Ао - значение тока, установленное на калибраторе П320.

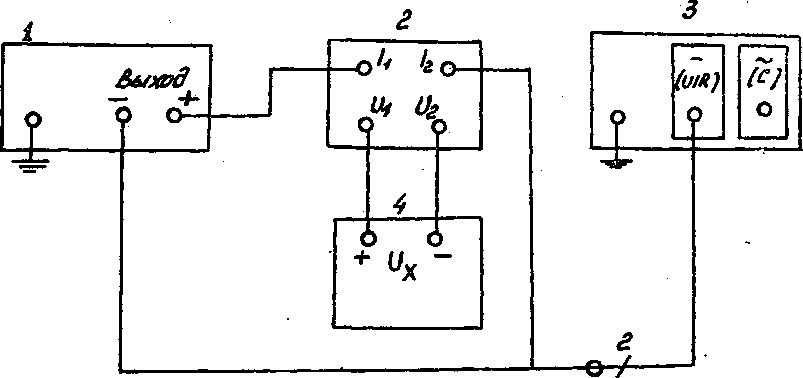

Схема соединений для определения основной погрешности в диапазоне измерений тока IOO/jA - I А представлена на рис.5.

Регулировкой выхода стабилизатора тока установите ток I о через катушку электрического сопротивления таким образом, чтобы напряжение Uo, измеряемое на ее потенциальных зажимах, равнялось 100 mV, ток измерьте испытуемым прибором.

Действительное значение тока через катушку электрического сопротивления вычислите пр формуле (2).

Основную погрешность вычислите по формуле (I), где Ах - показания испытуемого прибора;

Ао - действительное значение тока, определенное по формуле (2).

• 1 - стабилизатор тока измерительный, Выходной ток

0-1,5 А₀выходное напряжение 0 - 6V , коэффициент стабилизации 0,02;

• 2 - катушка электрического сопротивления измерительная

0,1 я, класс точности 6,01;

• 3 - испытуемый прибор;

• 4 - компаратор Р3003, класс точности 0,0005.

Рис. 5                 4.

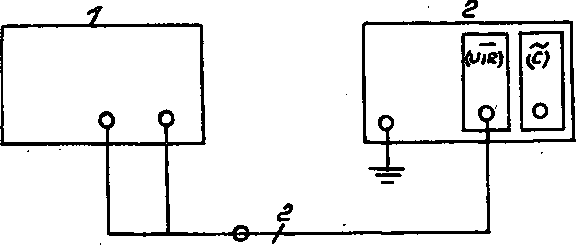

• 8.3.4.5. Основная погрешность в диапазонах измерений сопротивления определяется по схеме рис.6.

Поочередно устанавливая на выходе BI-9 напряжения, указанные в табл.6; 7, измерить их испытуемым прибором.

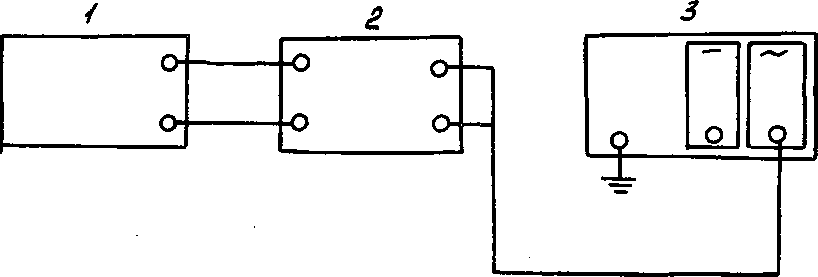

Для определения основной погрешности в точке 300V собрать схему, указанную на рис.8.

• 1 - прибор для поверки вольтметров переменного тока BI-9;

• 2 - усилитель переменного тока Я1 В - 20 напряжение до

300V _t погрешность измерения в диапазоне от 100 до 300V от 0,05 до 0,15 %, частота от 20 Hz до 40 kHz ;

• 3 - испытуемый прибор.

Рис. 8

На приборе BI-9 установить напряжение 30V при этом на выходе усилителя Я1В-20 будет* напряжение 300V . Измерить его испытуемым прибором.

Основную погрешность вычислить по формуле (I), где к* - показания испытуемого прибора;

А_о - напряжение на выходе BI-9 (в точке 300V - напряжение на выходе усилителя Я1В-20).

• 8.3.4.7. Определение основной погрешности в диапазонах измерений переменного тока производится на частоте I kHz

Для определения погрешности собрать схему, указанную на рис.9.

На выходе BI - 9 установите напряжение IV и измерьте его вольтметром переменного тока (Щ301).

Затем подключите вольтметр к потенциальным концам Р3030 и регулировкой выходного напряжения BI-9 установите такое

• 1 - магазин сопротивлений:

10 q - 10 Mq, класс точности 0,02;

10 Mq - 100 Mq, класс точности 0,1;

• 2 - испытуемый прибор.

Рис. 6

Основная погрешность определяется по формуле (I), где Ах - показания испытуемого прибора;

Ао - действительное значение сопротивления.

• 8.3.4.6. Определение основной погрешности напряжения переменного тока производится по схемам рис.7; 8 на частотах 45; I00Q; 20000 Ни .

Схема соединений для определния основной погрешности в диапазонах измерений напряжения IOOjuV - IV , ImV- IOV , IOmv - IOOV .

• 1 - прибор для поверки вольтметров переменного тока

BI-9, напряжение I00/iV - I00V , частота 20 Hz -100 к Ни » погрешность измерения от 0,02 до 0,1

• 2 - испытуемый прибор.

Рис. 7

• 1 - приспособление (см.приложение);

• 2 - образцовая мера электрического сопротивления (ОМЭС)

Р3030, I; 10; 100; 1000 Q в диапазонах измерений с верхними пределами I; 10; 100mA, I А соответственно, аттестованная на переменном токе по классу точности 0,1;

• 3 - испытуемый прибор;

• 4 - прибор для поверки вольтметров переменного тока

BI-9;

• 5 - прибор комбинированный цифровой Щ301, класс точности

0,2/0,1 в диапазоне измерений от 100/*Удо IV измерения переменного напряжения;

5- переключатель 2П2Н.

напряженно, чтобы показания вольтметра были такими же, как при измерении напряжения на выходе BI-9, это значит, что напряжение на потенциальных концах РЗОЗО равно IV .

Значение тока через РЗОЗО определите по формуле (2), где Id - значение тока, протекающего через РЗОЗО;

V -напряжение, установленное на РЗОЗО;

Кобр - значение сопротивления. РЗОЗО.

Основная погрешность вычисляется по формуле (I), где Ах - показания испытуемого прибора;

Ао - значение тока, определенное по формуле (2).

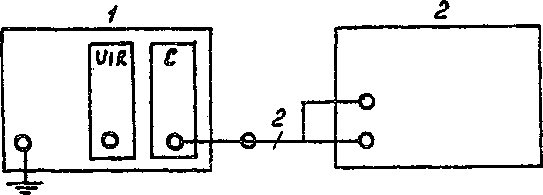

• 8.3.4.8. Определение основной погрешности в диапазонах измерения емкости производится по схеме рис. 10.



• 1 - испытуемый прибор;

• 2 - образцовая мера емкости 10; 50; 100; 400; 1000;

4000 рР, 0,01; 0,04; IyuF , класс точности 0,01; магазин емкости от 0,01 до 0,9juF, класс точности 0,1; от I до IOOjuF, класс точности 0,5, аттестованный с точностью 0,15 % в точках 5; IOjuF .

Рис. 10

Примечание. При использовании образцовых мер емкости, требующих включения по трехзажимной схеме, необходимо корпус образцовой меры соединить с экраном блока.

Основную погрешность вычисляют по формуле (I), где

A_Q - емкость образцовой меры;

А~ - показания испытуемого прибора.

• 8.3.4.9. Проверка запаса по регулировке органов установки нулей и калибровки может быть совмещена с определением основной погрешности по п. 8.3.4 и должна производиться следующим образом.

Переключатель иг R установить последовательно в положения "IOmV”, *10V" и с помощью резисторов "Оу ", "Of " соответственно установить на табло прибора значение 00000, а затем в обе стороны от него - значение не- менее 00002.

Затем, переключатель WR установить в положение "IV * и с помощью резистора "17" установить на табло прибора значение, отличающееся от индицируемого на табло значения э.д.с. калибрующей меры на 10 знаков младшего разряда.

Далее необходимо установить:

переключатель 1/JR - в одно из крайних положений, переключатель С - в положение КАЛИБР, резистором "10000” на табло прибора - значение 10000, а затем в обе стороны от него -- значения, отличающиеся на + 10 знаков младшего разряда.

• 8.3.4.10. Проверку вывода информации на внешнее устройство производить путем измерения напряжения выходных сигналов вольтметром постоянного тока класса точности 2,5 на контактах розеток XI2, XI3 относительно контакта А6 розетки XI3 следующим образом:

а) проверку вывода информации о числовом значении и полярности измеряемой величины производить в диапазоне с верхним пределом измерений IY .

Контролируемые величины, контакты и логическая информация на них указаны в табл.9.

Полярность входного сигнала контролировать на контактах А7, А8 розетки XI3;

б) проверку вывода информации о диапазоне измерений производить при отсутствии на входе измеряемой величины. Проверку производить во всех диапазонах измерений.

Положение переключателей диапазонов и контролируемые контакты указаны в табл. 10;

в) проверку наличия импульса синхронизации работы прибора с внешним устройством производить осциллографом по наличию положительного импульса на контакте А4 розетки XI3. Длительность импульса от I до I5juS амплитуда от 2,4 до 5,25 V.

• 8.3.4.II. Проверка автоматического выбора полярности измеряемых постоянных токов и напряжений и ручного выбора рода работ и диапазона измерений может быть совмещена с определением основной погрешности. При подаче сигнала положительной полярности на табло должен индицироваться знак при смене полярности сигнала, знак должен меняться.

Таблица 9

Таблица 10

i

• 8.3.4.12. Проверка видов запуска может быть совмещена с определением основной погрешности.

Контролируемая величина должна соответствовать 10 ко.

При работе прибора с внешним запуском ко входу прибора подключить магазин сопротивлений и замкнуть контакты Б7, А6 розетки XI3. При изменении сопротивления магазина показания

35

прибора должны оставаться неизменными. При замыкании контактов А4, А5 розетки XI3 изменение, сопротивления магазина должно вызывать изменение показаний прибора.

При работе с автоматическим запуском при изменении входной величины показания прибора должны изменяться автоматически.

• 8.3.4.13. Периодичность поверки прибора - один раз в год.

• 8.4. Оформление результатов поверки

8.4.1. Положительные результаты поверки оформляются путем клеймения поверенных приборов.

Приборы, не удовлетворяющие требованиям, указанным в разделе 8, к применению не допускаются. Клеймо предыдущей поверки гасят.

• 8.5. ПО «Краснодарский ЗИП" оказывает техническую помощь территориальным органам Госстандарта в изготовлении усилителей мощности переменного тока для организации поверки приборов.
