Методика поверки «КОМПЛЕКТЫ ДЕСАНТНЫЕ МЕТЕОРОЛОГИЧЕСКИЕ ДМК-01 » (МП 2551-0080-2011)

УТВЕРЖДАЮ

УТВЕРЖДАЮ

," Руководите^ ГЦИ СИ ФГУП ^<вйиим W

Н.И.Ханов

2011 г.

г:й--

у*-*.

КОМПЛЕКТЫ ДЕСАНТНЫЕ МЕТЕОРОЛОГИЧЕСКИЕ ДМК-01

МЕТОДИКА ПОВЕРКИ

МП 2551-0080-2011

фГУИ «ВНИИМ им. Д.И.Менделеева»

г. Санкт-Петербург 2011 г.

Настоящая методика поверки распространяется на комплекты десантные метеорологические ДМК-01 (далее комплекты ДМК-01) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры воды, температуры почвы, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, и устанавливает методы и средства его первичной и периодической поверки.

Межповерочный интервал-1 год.

1 .Операции поверки

Таблица 1

1.1 При отрицательных результатах одной из операций поверка прекращается.

2.Средства поверки

Таблица 2

2.1 Средства измерений должны иметь действующие свидетельства о поверке.

• 3.Требования безопасности

  • 3.1 К проведению поверки допускаются лица, прошедшие специальное обучение и имеющие право на проведение поверки, изучившие настоящую методику и эксплуатационную документацию (далее ЭД), прилагаемую к комплектам ДМК-01.

  • 3.2 При проведении поверки должны соблюдаться:

-требования безопасности по ГОСТ 12.3.019, ГОСТ 12.3.006;

-требования безопасности, изложенные в эксплуатационной документации;

-«Правила технической эксплуатации электроустановок потребителей»;

-«Правила ТБ при эксплуатации электроустановок потребителей».

• 4. Условия поверки

При поверке должны быть соблюдены следующие условия:

-температура окружающего воздуха,°С                     10 - 30;

-относительная влажность воздуха,%                      40 - 90;

-атмосферное давление, гПа                              600 - 1100.

• 5. Подготовка к поверке

  • 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 5.2 Проверка комплектности комплектов ДМК-01.

  • 5.3 Проверка электропитания комплектов ДМК-01.

  • 5.4 Подготовка к работе и включение комплектов ДМК-01 согласно ЭД (перед началом проведения поверки комплекты ДМК-01 должны работать не менее 20 минут).

• 6. Проведение поверки

  • 6.1 .Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие комплектов ДМК-01 следующим требованиям:

• 6.1.1 Комплекты ДМК-01 не должны иметь механических повреждений или иных дефектов, влияющих на качество работы.

• 6.1.2 Регулировочные винты и контровочные гайки должны быть надежно затянуты, крепления деталей и узлов должны быть жесткими.

• 6.1.3 Соединения в разъемах питания комплектов ДМК-01 должны быть надежными.

• 6.1.5 Маркировка комплектов ДМК-01 должна быть целой, четкой, хорошо читаемой.

• 6.1.6 Контрольная индикация должна указывать на работоспособность комплектов ДМК-01.

6.2.Опробование

Опробование комплектов ДМК-01 должно осуществляться в следующем порядке:

• 6.2.1 Включить комплект ДМК-01 и проверьте его работоспособность.

• 6.2.2 Проведите измерения метеорологических параметров.

• 6.2.3 На обслуживающем терминале должна выдаваться информация о метеорологических параметрах.

6.3.Определение метрологических характеристик

• 6.3.1 Первичная поверка комплектов ДМК-01 производится в лабораторных условиях в аккредитованном метрологическом центре в соответствии с утвержденной методикой поверки.

• 6.3.2 Периодическая поверка комплектов ДМК-01 производится в полевых условиях в соответствии с утвержденной методикой поверки.

• 6.3.3 Определение погрешности измерений температуры и относительной влажности воздуха, датчиком температуры и влажности воздуха ДТВ (далее датчик ДТВ) в лабораторных условиях выполняется в следующем порядке:

• 6.3.3.1 Поместите в климатическую камеру датчик ДТВ, эталонные термометр и термогигрометр.

• 6.3.3.2 Последовательно подключите ноутбук (через преобразователь измерительный) к датчику ДТВ и к эталонным термометру и термогигрометру.

• 6.3.3.3 Последовательно задавайте значения температуры и относительной влажности воздуха, соответствующие началу, середине и концу настроенного диапазона измерений.

• 6.3.3.4 Фиксируйте показания датчика ДТВ - Т„з_М, В_нзм эталонных термометра и термогигрометра - Т_эт> В_эт на экране ноутбука.

• 6.3.3.5 Абсолютная погрешность измерений - дТ дВ - определяется по формулам (1), (2)

дТ=|Т_эт-Т_изм|                   (1)

дВ= | В_ЭТ-В_ЙЗМ |                    (2)

где - Т„ В_эт - значение температуры и относительной влажности воздуха эталонное, Т_изм В_изм -значение температуры и относительной влажности воздуха измеренное.

• 6.3.3.6 Критерием положительного результата поверки температуры и относительной влажности воздуха датчиком ДТВ, является:

дТ<±0,5°С

дВ<±5%

• 6.3.4 Определение погрешности измерений температуры воды и почвы, датчиками температуры воды и почвы ДТв/п (далее датчик ДТ_В/_П) в лабораторных условиях выполняется в следующем порядке:

• 6.3.4.1 Поместите в климатическую камеру датчик ДТ_В/_П и эталонный термометр.

• 6.3.4.2 Подключите ноутбук (через преобразователь измерительный) к датчику ДТ_В/_П и к эталонному термометру.

• 6.3.4.3 Последовательно задавайте значения температуры и относительной влажности воздуха, соответствующие началу, середине и концу настроенного диапазона измерений.

• 6.3.4.4 Фиксируйте показания датчик ДТ_В/_П - Т_изм и эталонного термометра - Т_эт на экране ноутбука.

• 6.3.4.5 Абсолютная погрешность измерений - дТ - определяется по формуле (3)

дТ=|Т_эт-Т_нзм|               (3)

где - Т„ - значение температуры воды и почвы эталонное, Т_юм - значение температуры воды и почвы измеренное.

• 6.3.4.6 Критерием положительного результата поверки температуры воды и почвы датчиком ДТ_В/_П, является:

дТ_в/п<±0,5°С

• 6.3.5 Определение погрешности измерений скорости воздушного потока датчиком скорости и направления ветра ДПВ (далее датчик ДПВ) в лабораторных условиях выполняется в следующем порядке:

• 6.3.5.1 Закрепите датчик скорости и направления ветра ДПВ (далее датчик ДПВ) на поворотном координатном столе рабочего участка аэродинамического стенда.

• 6.3.5.2 Разместите датчик ДПВ в зоне равных скоростей рабочего участка аэродинамического стенда.

• 6.3.5.3 Подключите датчик ДПВ (через преобразователи измерительные) и ноутбук согласно схемам приведенным в ЭД.

• 6.3.5.4 Включите последовательно ноутбук и датчик ДПВ.

• 6.3.3.4.5 Запустите ПО «Hyper Terminal». Все используемые далее команды вводятся с клавиатуры ноутбука, а ответные сообщения отображаются на его экране.

• 6.3.5.6 Откройте линию. Проведите проверку конфигурации, функционального состояния и настройки датчика ДПВ в соответствии с ЭД.

• 6.3.5.7 Перед определением погрешности измерений скорости воздушного потока проведите технологический прогон датчика ДПВ при скорости воздушного потока (10±1) м/с в течение 10 минут.

• 6.3.5.8 Установите скорости воздушного потока в рабочем участке аэродинамического стенда равные (0.5, 1.5, 3, 5, 10, 15, 20, 40, 60) м/с при прямом и обратном порядке следования.

• 6.3.5.9 На каждой скорости воздушного потока фиксируйте средние показания на экране ноутбука (осреднение проводить по 10 показаниям).

• 6.3.5.10 Вычислите допустимую абсолютную погрешность измерений скорости воздушного потока по формуле 4:

ду= (У^-Уизм),           (4)

где У_эт - значения скорости воздушного потока эталонные, У_изм. - значения скорости воздушного потока измеренные.

• 6.3.5.11 Погрешность измерений скорости воздушного потока при использовании датчика ДПВ:

дУ£±(0,35+0,05У) м/с

• 6.3.6 Определение погрешности измерений направления воздушного потока датчиком ДПВ в лабораторных условиях выполняется в следующем порядке:

• 6.3.6.1 Закрепите датчик ДПВ на поворотном координатном столе рабочего участка аэродинамического стенда.

• 6.3.6.2 Разместите датчик ДПВ в зоне равных скоростей рабочего участка аэродинамического стенда.

• 6.3.6.3 Подключите датчик ДПВ (через преобразователи измерительные) и ноутбук согласно схемам приведенным в ЭД.

• 6.3.6.4 Включите последовательно датчик ДПВ и ноутбук.

• 6.3.6.5 Запустите ПО «Hyper Terminal». Все используемые далее команды вводятся с клавиатуры ноутбука, а ответные сообщения отображаются на его экране.

• 6.3.6.6 Откройте линию. Проведите проверку конфигурации, функционального состояния и настройки датчика ДПВ.

• 6.3.6.7 Перед определением погрешности измерений направления воздушного потока проведите технологический прогон датчик ДПВ при скорости воздушного потока (10±1) м/с в течение 10 минут.

• 6.3.6.8 Поверните поворотный координатный стол аэродинамического стенда таким образом, что бы показания на экране ноутбука соответствовали показаниям (0±1) градус.

• 6.3.6.9 Установите скорость воздушного потока в рабочем участке аэродинамического стенда равную 1 м/с и следите за показаниями на экране ноутбука. Показания на экране должны установиться на значении (0±3) градуса.

• 6.3.6.10 Повторите операцию по п. 6.3.4.9 на скоростях воздушного потока (10, 20, 40, 60) м/с. Показания на экране ноутбука должны установиться на значении (0±3) градуса.

• 6.3.3.5.11 Поверните поворотный координатный стол на 360 градусов.

• 6.3.6.12 Установите скорость воздушного потока в рабочем участке аэродинамического стенда равную 1м/с и следите за показаниями на экране ноутбука. Показания на экране должны установиться на значениях (360±3) градуса, (0±3) градуса.

• 6.3.6.13 Повторите операцию по п.6.3.4.12 на скоростях воздушного потока (10,20,40, 60) м/с.

• 6.3.6.14 Показания на экране ноутбука должны установиться на значениях (360±3) градуса, (0±3) градуса.

• 6.3.6.15 Поверните поворотный координатный стол на 60 градусов влево по отношению к продольной оси воздушного потока.

• 6.3.6.16 Установите скорость воздушного потока в рабочем участке аэродинамического стенда равную 1м/с и следите за показаниями на экране ноутбука. Показания на экране должны установиться на значении (60±3) градуса, (300±3) градуса.

• 6.3.6.17 Повторите операцию по п.6.3.4.16 на скоростях воздушного потока (10,20, 40, 60) м/с.

• 6.3.6.18 Показания на экране должны установиться на значении (60±3) градуса, (300±3) градуса.

• 6.3.6.19 Поверните поворотный координатный стол аэродинамического стенда таким образом, что бы показания на экране ноутбука соответствовали (0± 1) градус.

• 6.3.6.20 Поверните поворотный координатный стол вправо на 60 градусов по отношению продольной оси воздушного потока (ветра).

• 6.3.6.21 Установите скорость воздушного потока в рабочем участке аэродинамического стенда равную 1 м/с и следите за показаниями на экране ноутбука. Показания на экране должны установиться на значении (300±3) градуса, (60±3) градуса.

• 6.3.6.22 Повторите операцию по п. 6.3.4.21 на скоростях воздушного потока (10,20, 40, 60) м/с.

• 6.3.6.23 Показания на экране ноутбука должны установиться на значении (300±3) градуса, (60±3)градуса.

• 6.3.6.24 Погрешность измерений направления воздушного потока при использовании датчик ДПВ составляет:

дА<±5 градусов

• 6.3.7 Определение погрешности измерений атмосферного давления датчиком атмосферного давления ДД (далее датчик ДД) в лабораторных и полевых условиях выполняется в следующем порядке:

• 6.3.7.1 Установите датчик ДД на одном уровне с эталонным барометром и ноутбуком.

• 6.3.7.2 Присоедините вакуумные шланги сильфонного пресса к датчику ДД и эталонному барометру.

• 6.3.7.3 Включите датчик ДД, эталонный барометр и ноутбук.

• 6.3.7.4 Сильфонным прессом в датчике ДД и эталонном барометре последовательно задавайте значения абсолютного давления, в пяти точках равномерно распределенных по диапазону измерений.

• 6.3.7.5 Проведите измерения в каждой точке не менее 10 раз.

• 6.3.7.6 Фиксируйте показания датчика ДД Р_изм, и эталонного барометра Р_эт. на экране ноутбука.

• 6.3.7.7 Определите абсолютную погрешность измерений ДР_С по формуле 5:

ДРс- I Руг ’ Ризм |               (5)

где Р_эт - значение атмосферного давления эталонное, Р_из„ значение атмосферного давления измеренное.

• 6.3.7.8 Погрешность измерений атмосферного давления при использовании датчика ДД составляет:

дР^±0,5 гПа

• 6.3.8 Определение погрешности измерений температуры воздуха, датчиком ДТВ в полевых условиях выполняется в следующем порядке:

• 6.3.8.1 Поместите в термостат датчик ДТВ и эталонный термометр.

• 6.3.8.2 Подключите ноутбук (через преобразователь измерительный) к датчику ДТВ и к эталонному термометру.

• 6.3.8.3 Последовательно задавайте значения температуры воздуха, соответствующие началу, середине и концу настроенного диапазона измерений.

• 6.3.8.4 Фиксируйте показания датчик ДТВ - Т_изм, и эталонного термометра - Т_эт на экране ноутбука.

• 6.3.8.5 Абсолютная погрешность измерений - дТ - определяется по формуле 6

дТ=|Т_эт-Т_юм|              (6)

где - Т„ - значение температуры воздуха эталонное, Т_юм - значение температуры воздуха измеренное.

• 6.3.8.6 Критерием положительного результата поверки температуры воздуха датчиком ДТВ, является:

дТ<±0,5°С

• 6.3.9 Определение погрешности измерений относительной влажности воздуха, датчиком ДТВ в полевых условиях выполняется в следующем порядке:

• 6.3.9.1 Поместите в калибратор влажности датчик ДТВ и эталонный термогигрометр.

• 6.3.9.2 Подключите ноутбук (через преобразователь измерительный) к датчику ДТВ и к эталонному термогигрометру.

• 6.3.9.3 Последовательно задавайте значения относительной влажности воздуха, соответствующие началу, середине и концу настроенного диапазона измерений.

• 6.3.9.4 Фиксируйте показания датчик ДТВ - Т_изм, и эталонного термогигрометра - Т_эт на экране ноутбука.

• 6.3.9.5 Абсолютная погрешность измерений - дТ - определяется по формуле 7

дВ= | В_эт-В_изм |                     (7)

где - В„ - значение температуры воздуха эталонное, В_изм - значение температуры воздуха измеренное.

• 6.3.9.6 Критерием положительного результата поверки температуры воздуха датчиком ДТВ, является:

дВ<±5%

• 6.3.10 Определение погрешности измерений температуры воды и почвы, датчиками температуры воды и почвы ДТв/п (далее датчик ДТ_В/_П) в полевых условиях выполняется в следующем порядке:

• 6.3.10.1 Поместите в термостат датчик ДТ_В/_П и эталонный термометр.

• 6.3.10.2 Подключите ноутбук (через преобразователь измерительный) к датчику ДТ_В/_П и к эталонному термометру.

• 6.3.10.3 Последовательно задавайте значения температуры и относительной влажности воздуха, соответствующие началу, середине и концу настроенного диапазона измерений.

• 6.3.10.4 Фиксируйте показания датчик ДТв/_п - Т_юм и эталонного термометра - Т_эт на экране ноутбука.

• 6.3.10.5 Абсолютная погрешность измерений - дТ - определяется по формуле (8)

дТ= | Т_эт-Т_юм |                (8)

где - Т_эт - значение температуры воды и почвы эталонное, Т_изн - значение температуры воды и почвы измеренное.

• 6.310.6 Критерием положительного результата поверки температуры воды и почвы датчиком ДТ_В/_П, является:

дТ_в/п<±0,5°С

• 6.3.11 Определение погрешности измерений скорости воздушного потока датчиком ДПВ в полевых условиях выполняется в следующем порядке:

• 6.3.11.1 Определите момент трения на осях чувствительных элементов скорости и направления воздушного потока согласно Приложения 1.

• 6.3.11.2 Установите «Имитатор электомеханический скорости ветра» из комплекта СПК-4 (далее имитатор) на вал анемометра в соответствии с РЭ.

• 6.3.11.3 Установите значения скорости вращения имитатора в соответствии с номинальной градуировочной характеристикой анемометра (канал измерений скорости воздушного потока), рассчитанные по формуле 9:

V=a+b*F, где                   (9)

где V- значения скорости отображенное на дисплее оператора, м/с, а, b - значения постоянных коэффициентов уравнения номинальной градуировочной характеристики анемометра, F - значение частоты вращения имитатора, об/с.

• 6.3.11.4 Установите значения скорости вращения имитатора соответствующие значениям скоростей из диапазона анемометра (0.5, 1.5, 3, 5, 10, 15, 20, 40, 60) м/с. Проведите не менее 10 измерений в каждой точке.

• 6.3.11.5 Фиксируйте значения средней скорости вращения имитатора и значения средней скорости воздушного потока с дисплея оператора.

• 6.3.11.6 Вычислите допустимую абсолютную погрешность измерений скорости воздушного потока по формуле 9:

AV= (V„-V_H3M), где                    (9)

где У_эт - значения скорости воздушного потока эталонные (имитатор), V_H3M. - показания скорости воздушного потока измеренные (анемометр).

• 6.3.11.7 Погрешность измерений скорости воздушного потока при использовании датчика ДПВ составляет:

aV^±(0,35+0,05V) м/с

• 6.3.12 Определение погрешности измерений направления воздушного потока датчиком ДПВ в полевых условиях выполняется в следующем порядке:

• 6.3.12.1 Установите угломер с нониусом на неподвижной части корпуса флюгарки в соответствии с рис. 1, Приложения 1.

• 6.3.12.2 Установите флажок флюгарки таким образом, чтобы значения направления воздушного потока на дисплее оператора соответствовали нулю градусов.

• 6.3.12.3 Последовательно перемещайте флажок флюгарки с дискретностью 45 градусов. Пройдите полный оборот в 360 градусов.

• 6.3.12.4 Фиксируйте измеренные значения направления воздушного потока с дисплея оператора.

• 6.3.12.5 Погрешность измерений скорости воздушного потока при использовании датчика ДПВ составляет:

дА<±5 градусов

7.Проверка программного обеспечения

• 7.1 Программное обеспечение идентифицируется при включении комплекта ДМК-01 путем вывода на экран ноутбука номера версии.

• 7.2 Результаты идентификации программного обеспечения считают положительными, если номер версии комплекта ДМК-01 соответствует номеру версии приведенному в таблице 3.

Таблица 3

8.Оформление результатов поверки

• 8.1 Результаты поверки вносят в протокол, форма которого приведена в Приложении 2.

• 8.2 Комплект ДМК-01, удовлетворяющий требованиям настоящей методики поверки, признается годным и на него оформляется свидетельство о поверке установленного образца.

• 8.3 Комплект ДМК-01, не удовлетворяющий требованиям настоящей методики поверки, к эксплуатации не допускается, на него оформляется извещение о непригодности с указанием причин.

Приложение 1

Методика расчета момента трения

При проведении поверки в условиях эксплуатации операции по определению чувствительности по скорости и направлению заменяют на определение моментов трения на осях чувствительных элементов скорости и направления воздушного потока.

Момент трения определяют как произведение силы на длину плеча приложения этой силы -плечом для оси анемометра является радиус ролика (устанавливается на ось анемометра), а для флюгарки - на радиус корпуса (см. рис.1); гири подбирают предварительно, после расчета предельно-допустимого значения, например, при радиусе ролика на оси анемометра 3 см, предельнодопустимое значение гири должно быть 5 г, для получения момента 3 см* 5 г = 15 г/см (конкретные значения моментов трения для измерителей воздушного потока должно быть нормировано в документации на измерители).

Моменты трения на оси флюгарки определяют при 4-х равномерно расположенных по окружности положениях. Моменты трения измерителей воздушного потока не должны превышать значений нормированных в документации на измерители.

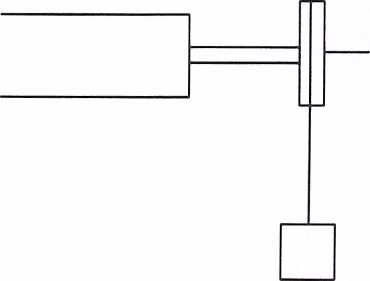

Рисунок 1 Схема определения момента трения

Приложение 2

Форма протокола поверки

Комплект ДМК-01 заводской номер_____________

Дата ввода в эксплуатацию «_____»_____________20__года

Место установки_______________________________________________________________________

Условия поверки.

Поверка произведена с применением эталонов указанных в таблице 1

Результаты поверки

• 1. Внешний осмотр

  • 1.1 Замечания_________________________________________________________________________________________

  • 1.2 Выводы_______________________________________________________________________________

• 2. Опробование

  • 2.1 Замечания_____________________________________________________________________________________

2.2В ыводы_______________________________________________________________________

• 3. Определение метрологических характеристик комплекта ДМК-01.

  • 3.1 Погрешность измерений скорости воздушного потока.

3.1.2. Замечания__

• 3.1.3 Выводы_____________________________________________________________________________

• 3.2 Погрешность измерений направления воздушного потока.

• 3.2.1. Замечания___________________________________________________________________________________

• 3.2.2 Выводы______________________________________________________________________________

• 3.3 Погрешность измерений температуры воздуха, воды, почвы.

• 3.3.1. Замечания___________________________________________________________________________________

• 3.3.2 Выводы______________________________________________________________________________

• 3.4 Погрешность измерений относительной влажности воздуха.

• 3.4.1. Замечания___________________________________________________________________________________

• 3.4.2 Выводы______________________________________________________________________________

• 3.5 Погрешность измерений атмосферного давления.

• 3.5.1. Замечания___________________________________________________________________________________

3.5.2В ыводы___________________________________________________________________________

На основании полученных результатов комплект ДМК-01 признается:____________________

Для эксплуатации до «___»_____________20___года.

Поверитель_____________________________________________________________________________

Подпись                    ФИО.

«____»_________________20___года.

ю
