Руководство по эксплуатации «Комплекс тахометрических устройств К1807» (3ПА.492.2020 РЭ)

При проведении поверки должны соблюдаться нормальные условия:

• - температура окружающего воздуха (20 ± 10) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа;

• - напряжение питающей сети для комплексов в соответствии с 3.1.4.1.

• 7.5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• 1) ознакомиться с ЗПА.492.202 РЭ на комплекс К1807;

• 2) выполнить электрические соединения устройств комплекса в соответствии со схемами электрическими общими, приведёнными на рисунках 1...10. При этом подключение жил кабелей к соединителям следует производить в соответствии со схемами, приведёнными на рисунках 11...21 и техническим требованиям к соединительным кабелям, приведённым в 6.6.7 РЭ. Для комплексов, находящихся в эксплуатации, допускается использовать штатные кабели и проводить поверку без демонтажа тахометрических устройств;

• 3) при поверке комплексов прямым методом первичные преобразователи ФП1891 установить на тахометрическую установку;

• 4) при косвенном методе поверки отсоединить кабели, соединяющие первичные преобразователи с ФП1807;

• 5) собрать схему поверки в соответствии с рисунком 34, подключить средства поверки в соответствии с рисунком;

• 6) подготовить к работе средства поверки в соответствии с эксплуатационной документацией на них.

Соединительные шнуры средств поверки должны быть расположены так, чтобы не мешать проводимым операциям;

• 7) подключить питание средств поверки комплексов;

• 8) установить указатели показывающих приборов механическим корректором на нулевую отметку шкалы;

• 9) прогреть средства поверки и комплексы в соответствии с данными, приведёнными в эксплуатационной документации на них.

Время установления рабочего режима комплекса - 15 минут.

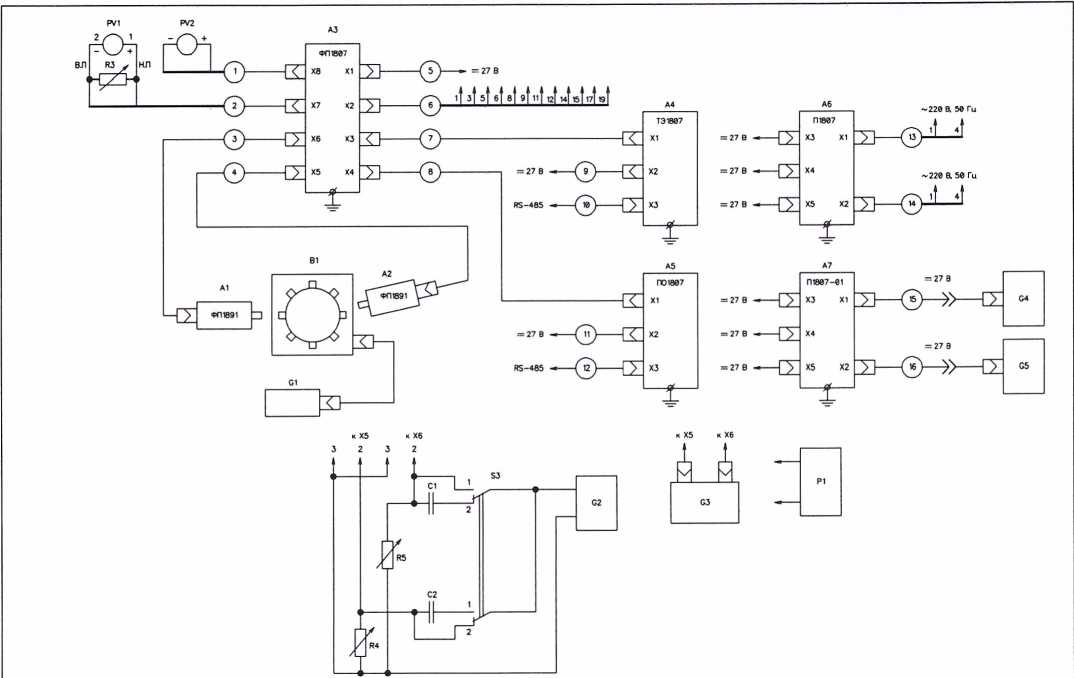

Рисунок 34 - Схема электрическая подключения комплексов для проверки метрологических характеристик комплекса К1807

На схеме рисунка 34 обозначено:

А1...А7 - составные части комплекса К1807 (К1807.1);

В1 - тахометрическая установка УТ 05-60;

G1, G2 - генератор сигналов низкочастотный прецизионный ГЗ - 110;

G3 - калибратор фазы Ф1-4;

G4, G5 - источник питания постоянного тока Б5-47;

PV1, PV2 - мультиметр НР34401А;

Р1 - частотомер электронно-счетный 43-35;

С1, С2 - магазин емкостей Р5025;

Р1...Р5 - многозначная мера сопротивлений Р4831;

S1...S3 - переключатели (тумблеры).

• 7.6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие комплекса тахометрических устройств следующим требованиям:

• 1) на устройствах и приборах должны быть пломбы;

  Изм	Лист	№ докум.	Подп.	Дата

  ЗПА.492.202 РЭ

  Лист

• 2) маркировка и необходимые надписи на наружных поверхностях устройств не должны иметь дефектов, мешающих их эксплуатации;

• 3) на наружных поверхностях устройств не должно быть внешних повреждений, которые могут влиять на работу и безопасность эксплуатации;

• 4) механический корректор показывающих приборов должен перемещать указатель показывающего прибора плавно;

• 5) на смотровых стёклах показывающих приборов и устройств ТЭ1807, ПО1807 не должно быть дефектов, мешающих снятию показаний;

• 6) комплексы должны быть укомплектованы в соответствии с паспортом.

Комплексы, имеющие дефекты, бракуют и направляют в ремонт.

• 7.6.2 Проверка сопротивления изоляции комплекса.

Проверку сопротивления изоляции составных частей комплекса производят по методикам ГОСТ 22261 и ГОСТ РВ 20.57.310.

Проверку составных частей комплекса производят мегомметром с номинальным напряжение 500 В (для блока П1807) и 250 В (для блоков ФП1807, ТЭ1807, ПО1807 и П1807-01) между цепью питания и корпусом блоков. Отсчёт показаний производят по истечении 1 минуты после приложения напряжения к блокам.

Результаты поверки считаются положительными, если величина сопротивления изоляции более 20 МОм.

• 7.6.3 Опробование



• 7.6.3.1 Проверяют функционирование первичных преобразователей, при этом устанавливают:

• 1) исправность первичных преобразователей;

• 2) правильность взаимной установки первичных преобразователей.

Проверку проводят в процессе работы агрегата вращающего вал с установленным ротором, с частотой вращения, соответствующей минимальному значению диапазона измерений комплекса для предусмотренного в РЭ и ПС диапазона измерений.

При первичной поверке допускается проводить опробование на тахометрической установке с установленным на ней ротором с числом зубьев Z = 30. Частота вращения вала должна быть 20 об/мин.

При проверке исправности первичных преобразователей ФП1891 отключают кабели от первичных преобразователей. Затем подключают прибор электроизмерительный многофункциональный к контактам 2 и 3 соединителя Х1 первичного преобразователя в режиме измерения переменного напряжения и измеряют напряже-

ние переменного тока, которое должно быть не менее 50 мВ при установленной частоте вращения вала.

Допускается проверку исправности первичных преобразователей ФП1891 проводить без демонтажа кабелей, - по показаниям составных частей комплекса -(показывающих приборов или тахометрическом устройстве ТЭ1807). Если при минимальной частоте вращения вала на выходе первичных преобразователей возникает напряжение более 50 мВ или показывающие приборы отклоняются, или на ТЭ1807 появляются показания, соответствующие значениям частоты вращения вала, то первичные преобразователи ФП1891 исправны.

Проверку правильности взаимной установки первичных преобразователей на объекте определяют по отклонению указателей показывающих приборов в требуемом направлении или по свечению индикаторов «ВПЕРЕД» или «НАЗАД» устройств ТЭ1807 или ПСИ807.

Первичные преобразователи установлены правильно, если при вращении вала, соответствующего направлению движения ВПЕРЕД (НАЗАД) на ТЭ1807, ПО1807 загораются индикаторы «ВПЕРЕД» («НАЗАД»),

• 7.6.3.2 Проводят операцию «Контроль исправности» (реперный контроль). При проверке указатели показывающих приборов должны устанавливаться в зону реперной отметки, показания на цифровом табло ТЭ1807 и аналоговые выходные сигналы должны соответствовать расчётным значениям с точностью до ±0,2 % и ±0,25 % соответственно.

Проверку проводят с помощью кнопок клавиатуры ТЭ1807 или по командам, передаваемым по интерфейсу от ПК.

Комплекс считают пригодным для эксплуатации, если указатели показывающих приборов устанавливаются в зоне реперных отметок, контрольные показатели на цифровом табло и аналоговый выходной сигнал соответствуют расчётным значениям.

• 7.6.4 Определение метрологических характеристик.

7.6.4.1 Определение метрологических характеристик комплексов производят от образцового генератора (без первичных преобразователей) или на тахометрической установке с установленным на установке зубчатым колесом с числом зубьев Z=30 с модулем зубчатого колеса т=4.

При определении метрологических характеристик устанавливают:

на генераторе G3 - выходное напряжение 2 В;

на приборе PV1 - диапазон измерения 10 В или 20 мА;

на магазинах: R4, R5 - 2 кОм; R3 - в соответствии с 3.2.6; С1, С2 - 0,25 мкФ или на калибраторе фазы Ф1-4: плюс 20 ° или минус 20 °;

на поверяемых устройствах комплекса АЗ, А4, А5;

• - конечные значения диапазона измерения, значения уставок, конфигурацию уставок, гистерезис на отпускание, число зубьев ротора в соответствии с паспортом на поверяемый комплекс;

• - время измерения 1 с;

• - яркость свечения индикаторов от 1 до 15 (любое значение).

Примечание - В случае отсутствия данных о диапазоне измерения, числа зубьев ротора, значений уставок, гистерезиса поверку комплекса производят при значениях диапазона измерений: 5000 - 0 - 5000 об/мин, Z = 30, У1 = 1000 об/мин, У2 = 2000 об/мин, УЗ = 3000 об/мин, У4 = 4000 об/мин, гистерезиса (G1...G4) = 1 или 10 %.

• 7.6.4.2 Определение основной погрешности проводят методом сравнения показаний показывающего прибора М1620 (М1618, М1850) или цифрового устройства ТЭ1807 с действительным значением измеряемой величины при увеличении и при уменьшении частоты генератора G2.

Основную погрешность определяют:

по шкале показывающего прибора на всех числовых отметках шкалы при увеличении и при уменьшении частоты генератора;

по цифровому индикатору ТЭ1807 при пяти значениях частот на цифровом индикаторе, соответствующих 5, 20, 50, 80, 100 % диапазона измерений комплекса при увеличении и уменьшении частоты генератора.

Для каждой поверяемой точки определяют наибольшую по абсолютному значению разность между расчётным значением частоты F, соответствующим поверяемой точке, и действительным значением частоты, установленным на генераторе.

Расчётное значение частоты F определяют по формуле (1).

• 7.6.4.3 Определение основной погрешности по шале показывающего прибора проводят для каждой точки, указанной в 7.6.4.2:

• - для комплекса, работающего с нереверсивными валами, по формуле:

An                  Af

Yi = —птах— .₁₀₀о/_о = —max_ . _1Оо%,

п

к

где Ап _тах (Af max) - максимальная абсолютная погрешность, об/мин (Гц);

An                 Af

₌ птах— .ЮО% = —^т^- • 100%,

2n

к

где An max (Af max), п _к (f _к) - то же, что по формуле (5).

Результаты поверки считаются положительными, если основная погрешность не превышает ±1,5 %.

• 7.6.4.4 Определение основной погрешности по цифровому индикатору ТЭ1807 проводят для каждого поверяемого значения частоты, указанного в 7.6.4.2, по схемам рисунков 1...6. При плавном увеличении (уменьшении) входного частотного сигнала, устанавливают на цифровом индикаторе поочерёдно ближайшее меньшее (большее) показание. Определяют разности частот Afi, Af₂ в герцах по формулам:

Af^F-fb                          (7)

Af₂ = F-f₂,                                     (8)

где F - расчётное значение частоты, соответствующее поверяемому значению показаний комплекса, Гц;

ft - действительное значение частоты генератора G2 при установлении на цифровом индикаторе ближайшего меньшего поверяемого показания, Гц.

За максимальную абсолютную погрешность Af _max принимают наибольшую по абсолютному значению из разностей АЛ и Af₂.

Основную погрешность измерений в цифровой форме у ₂ определяют по формуле:

Af

у 2 = —— ■ 100 %,                    (9)

к

где Af max - максимальная абсолютная погрешность, Гц.

F_K - значение частоты первичного преобразователя, соответствующее конечному значению диапазона измерения комплекса, рассчитанное по формуле (1).

Результаты поверки считаются положительными, если основная погрешность не превышает ±0,2 %.

• 7.6.4.5 Определение основной погрешности по цифровому индикатору ТЭ1807 при прямом методе измерений проводят по схеме рисунка 37 для каждого поверяемого значения, указанного в 7.6.4.2, при подключённых к разъёмам Х5, Х6 промежу-

  					ЗПА.492.202 РЭ	Лист
  						64
  Изм	Лист	№ докум.	Подп.	Дата

  Инв. № подл. | Подп. и дата | Взам. инв.№ | Инв. №дубл. | Подп.и дата

• - конечное значение диапазона измерений в соответствии с данными на поверяемый прибор или п_к = 5000;

• - число зубьев ротора Z=30;

• - время измерений 1 с;

• - автоматический выбор положения запятой или 00,0.

На генераторе G1 установки В1 устанавливают частоту, соответствующую поверяемому значению частоты вращения вала. Плавно изменяя частоту вращения вала установки, приближаются к этой частоте, как при увеличении частоты вращения, так и при уменьшении частоты вращения, добиваются синхронизма частоты вращения и определяют по показаниям цифрового индикатора значение частоты вращения вала.

Основную погрешность измерений в цифровой форме уз при прямом методе измерений определяют по формуле

Уз =       Ю0 %,                             (10)

п

к

где Дп - разность между установленным значением частоты вращения тахометрической установки и показаниями на индикаторе ТЭ1807;

п к - конечное значение диапазона измерений.

Результаты поверки считаются положительными, если основная погрешность не превышает ±0,2 %.

• 7.6.4.6 Определение основной погрешности изменений выходных аналоговых сигналов проводят методом сравнения значений выходного установившегося сигнала напряжения (тока) с расчётным значением выходного сигнала, соответствующим установленному значению частоты.

Основную приведённую погрешность У₄ определяют по формуле:

у₄ = —---— -100%,               (11)

А

в

где А_во - действительное значение выходного сигнала, определяемое по образцовому средству измерений;

где f₀ - значение входного сигнала, установленное по образцовому средству измерений;

К - коэффициент преобразования, рассчитанный по формуле:

А - А

К =                 ,                                (13)

к

где f_K - конечное значение диапазона измерений входного сигнала;

А_вк, А_вн - конечное и начальное нормирующие значения выходного сигнала.

Результаты поверки считаются положительными, если основная погрешность выходных сигналов не превышает ±0,25 %.

• 7.6.4.7 Определение основной погрешности срабатывания (отпускания) электрической сигнализации комплексов проводят косвенным методом путём сравнения установленной границы зоны сигнализации, указанной в паспорте на комплекс, с действительным значением измеряемой величины, при котором произошло срабатывание (отпускание) реле комплекса.

Действительное значение измеряемой величины, при котором произошло срабатывание (отпускание) реле комплекса, определяют по генератору образцовой частоты.

Для установленных границ зоны сигнализации (п), в оборотах в минуту, определяют расчётное значение частоты генератора по формуле (1). Основную погрешность определяют по схеме рисунка 37 при увеличении (уменьшении) частотных сигналов на генераторе G2 до момента срабатывания (отпускания) контактов реле каждой из четырёх границ зоны сигнализации в устройстве ФП1807, определяемого с помощью омметра и по светодиодным индикаторам У1, У2, УЗ, У4 на ТЭ1807.

Основную погрешность срабатывания (отпускания) электрической сигнализации у5 в процентах вычисляют по формуле:

У5 = -у- • Ю0%,                        (14)

к

• 7.6.4.8  Определение вариации показаний комплексов проводят в процессе определения основной погрешности по шкале показывающего прибора.

За вариацию показаний комплекса принимают разность между действительными значениями частот генератора G2, полученными при увеличении и уменьшении частот, соответствующих поверяемым отметкам шкалы показывающего прибора, отнесённую к конечному значению частоты сигнала f_K, выраженную в процентах.

Результаты поверки считаются положительными, если вариация показаний не превышает полуторакратного абсолютного значения предела допускаемой основной погрешности.

• 7.6.4.9 Определение абсолютной основной погрешности измерений счётчика оборотов ПО1807 проводят по схеме рисунка 37. От образцового генератора на счётчик подают в течение 100 минут частотный сигнал, соответствующий частоте вращения вала 100 об/мин, и измеряют количество сосчитанных счётчиком оборотов вала.

Контрольное число единиц счёта оборотов вала должно составить число 10000.

Результаты поверки считаются положительными, если число единиц счёта оборотов вала составляет 10000 ± 10.

Осуществить проверку соответствия заявленных идентификационных данных программного обеспечения. Результаты проверки считать положительными, если идентификационные данные программного обеспечения соответствуют, данным приведенным в таблице 12.

Результаты поверки оформляют в соответствии с ГОСТ РВ 8.576 или ПР 50.2.006 с нанесением поверительного клейма при положительных результатах поверки в паспорт и на составные части комплекса.

Согласовано в части раздела 7 «Методика поверки»                Г.

• 7.6.4.8  Определение вариации показаний комплексов проводят в процессе определения основной погрешности по шкале показывающего прибора.

За вариацию показаний комплекса принимают разность между действительными значениями частот генератора G2, полученными при увеличении и уменьшении частот, соответствующих поверяемым отметкам шкалы показывающего прибора, отнесённую к конечному значению частоты сигнала f_K, выраженную в процентах.

Результаты поверки считаются положительными, если вариация показаний не превышает полуторакратного абсолютного значения предела допускаемой основной погрешности.

• 7.6.4.9 Определение абсолютной основной погрешности измерений счётчика оборотов ПО1807 проводят по схеме рисунка 37. От образцового генератора на счётчик подают в течение 100 минут частотный сигнал, соответствующий частоте вращения вала 100 об/мин, и измеряют количество сосчитанных счётчиком оборотов вала.

Контрольное число единиц счёта оборотов вала должно составить число 10000.

Результаты поверки считаются положительными, если число единиц счёта оборотов вала составляет 10000 ±10.

Осуществить проверку соответствия заявленных идентификационных данных программного обеспечения. Результаты проверки считать положительными, если идентификационные данные программного обеспечения соответствуют, данным приведенным в таблице 12.

Результаты поверки оформляют в соответствии с ГОСТ РВ 8.576 или ПР 50.2.006 с нанесением поверительного клейма при положительных результатах поверки в паспорт и на составные части комплекса.

Согласовано в части раздела 7 «Методика поверки»

• 7.6.4.8  Определение вариации показаний комплексов проводят в процессе определения основной погрешности по шкале показывающего прибора.

За вариацию показаний комплекса принимают разность между действительными значениями частот генератора G2, полученными при увеличении и уменьшении частот, соответствующих поверяемым отметкам шкалы показывающего прибора, отнесённую к конечному значению частоты сигнала f_K, выраженную в процентах.

Результаты поверки считаются положительными, если вариация показаний не превышает полуторакратного абсолютного значения предела допускаемой основной погрешности.

• 7.6.4.9 Определение абсолютной основной погрешности измерений счётчика оборотов ПО1807 проводят по схеме рисунка 37. От образцового генератора на счётчик подают в течение 100 минут частотный сигнал, соответствующий частоте вращения вала 100 об/мин, и измеряют количество сосчитанных счётчиком оборотов вала.

Контрольное число единиц счёта оборотов вала должно составить число 10000.

Результаты поверки считаются положительными, если число единиц счёта оборотов вала составляет 10000 ±10.

Осуществить проверку соответствия заявленных идентификационных данных программного обеспечения. Результаты проверки считать положительными, если идентификационные данные программного обеспечения соответствуют, данным приведенным в таблице 12.

Результаты поверки оформляют в соответствии с ГОСТ РВ 8.576 или ПР 50.2.006 с нанесением поверительного клейма при положительных результатах поверки в паспорт и на составные части комплекса.

• 8.1 Техническое обслуживание комплекса сводится к соблюдению правил эксплуатации, хранению и транспортированию, изложенных в настоящем РЭ, профилактическим осмотрам, периодической поверке и ремонтным работам.

• 8.2 Профилактические осмотры проводятся в порядке, установленном на объекте эксплуатации, но не реже двух раз в год и включают:

• 1) внешний осмотр;

• 2) проверку работоспособности.

• 8.2.1 Внешний осмотр осуществляется в соответствии с 7.6.1 настоящего РЭ.

• 8.2.2 Проверка работоспособности включает проведение операции контроль исправности в соответствии с 7.6.2.2.

8.3 Ремонт комплекса производится на предприятии-изготовителе по отдельному договору.

Комплексы К1807 должны храниться на стеллажах в закрытых отапливаемых помещениях при температуре окружающего воздуха от 1 до 50 °C и относительной влажности до 80 %.

Транспортирование комплексов производится в упаковке всеми видами транспорта на любые расстояния при температуре окружающего воздуха от минус 50 до плюс 80 °C и относительной влажности до 100 % при температуре до 50 °C.
