УТВЕРЖДАЮ

Директор Испытательного Центра

/ ФГУПЦНИИС

В П Лупанин

СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ АЛС

Методика поверки

5295-001 -36199193-2016М П

М.п

«

2016 г.

ВАНО

ния «АЛС и ТЕК»

И.И: Салимов

У

Содержание

ПРИЛОЖЕНИЕ А

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

А. 1 Формирователь телефонных соединений Призма. Общие сведения

А.2 Математическая модель процесса испытаний

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки

ПРИЛОЖЕНИЕ В

Описание формата файла подробного учета тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверок системы измерений длительности соединений АЛС, далее - СИДС.

СИДС входит в состав оборудования с измерительными функциями семейства АЛС, версия ПО 6.01, производства ООО «Компания АЛС и ТЕК», г. Саратов.

Оборудование используется на сети связи в качестве: местной цифровой АТС АЛС 16384, сельской цифровой АТС АЛС-4096С.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 «ГСИ Документы на методики поверки средств измерений. Основные положения».

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав выше названного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности эксплуатации системы.

Поверку системы осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Госстандарта на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

  • 1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Опробование

7.1

+

_1_

2 Определение метрологических характеристик:

  • - абсолютная погрешность определения длительности телефонного соединения;

  • - вероятность неправильного тарифицирования телефонного соединения

7.2

+

+

  • 2 Средства поверки

    • 2.1     При проведении поверки должны применяться эталонные средства измерений, указанные в таблице 2.

    • 2.2    Эталонные средства измерений должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

Таблица 2

Наименование СИ

Предел измерений,с

Основная погрешность, с

Тип СИ

Примечание

1 Формирователь телефонных соединений

1 - 3600

±0,25

Призма

4а2.770.061ТУ

Примечания

  • 1 Допускается использование других эталонных средств измерений с необходимыми метрологическими характеристиками.

  • 2 В приложении А приведены характеристики прибора ПРИЗМА и математический аппарат, положенный в основу обработки результатов поверки (испытаний).

  • 3 В приложении Б приведены таблицы результатов поверки.

  • 3 Требования к квалификации поверителей

К проведению поверки допускаются лица:

  • - аттестованные в качестве поверителей систем измерений длительности соединений,

  • - изучившие эксплуатационную документацию СИДС и рабочих эталонов;

  • - имеющие навык работы на персональном компьютере (PC) в операционной среде WINDOWS;

  • - имеющие квалификационную группу по технике безопасности не ниже III.

  • 4 Требования безопасности

    • 4.1  Корпус PC должен быть заземлен.

    • 4.2  Рабочее место должно иметь соответствующее освещение.

    • 4.3  При проведении поверки запрещается.

  • - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

  • - производить работы по подключению соединительных кабелей при включенном питании Призмы и PC

  • 5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды                                   (25 ±10)°C;

  • - относительная влажность воздуха                                от 45 % до 80 %;

  • - атмосферное давление                 от 84,0 до 105,7 кПа (от 630 до 800 мм рт. ст.)

  • 6 Подготовка к поверке

Перед проведением поверки необходимо провести следующие подготовительные работы:

  • - проверить срок действия свидетельства о поверке прибора Призма;

  • - разместить на рабочем столе персональный компьютер (PC), прибор Призма и принтер;

  • - установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

  • - собрать схему измерений в соответствии с рисунком 1 и руководством по эксплуатации на прибор Призма;

  • - проверить (экран монитора PC) версию программного обеспечения;

  • - PC должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP,

  • - получить у оператора телефонные номера, задействованные при поверке;

  • - подключить абонентов «АА» и «АО» прибора Призма к АЛС по аналоговым абонентским линиям, с образованием до 8-ми каналов связи, в соответствии с рисунком 1.

Призма

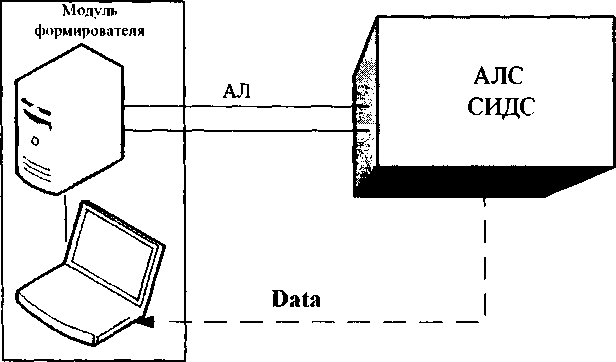

Рисунок 1 - Схема поверки СИДС (по аналоговым абонентским линиям)

- подключить абонентов «АА» и «АО» прибора Призма к оборудованию АЛС через АТС (УПАТС), в соответствии с рисунком 2.

Оборудование АЛС соединено с промежуточной АТС по тракту Е1.

Оператор оборудования АЛС должен переадресовать вызовы на номера промежуточной АТС, которые соединены с комплектами «АО» Призма

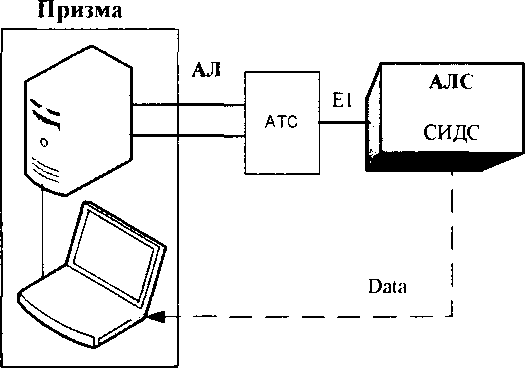

Рисунок 2 - Схема испытаний СИДС (через промежуточную АТС)

  • 7 Проведение поверки

    • 7.1 Опробование

      • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1 или 2:

  • - включить питание PC и прибора Призма;

  • - осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно ’’ПРОГРАММА УСТАНОВКИ”. Дважды щелкнуть мышью по пункту ’’программа”, расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

  • - после окончания инсталляции на жестком диске PC будет создан каталог PRIZMA с программами для управления работой прибора Призма;

  • - запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4a3 .060.045 программное изделие Призма). После загрузки программы на экране монитора PC открывается основное окно программы, в верхней части которого расположено главное меню, ниже -основные пиктограммы и наименование прибора

Формирователь телефонных соединений ПРИЗМА

  • 7.1.2 Выполнить подготовительные операции.

    • 7.1.2.1 Создать конфигурацию:

  • - в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

  • - в диалоговом боксе Имя файла введите наименование поверяемого оборудования (например, АЛС) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - АЛС.рп;

  • 7.1.2.2 Создать настройку поверки:

  • - в главном меню открыть Прибор\Новая настройка, открывается окно Создание новых данных прибора\Настройка комплектов;

  • - окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора, Собственные номера, Набираемые номера;

  • - в окне Назначение - в диалоговый бокс - Глобальная настройка прибора Имя настройки ввести наименование поверяемого оборудования (например, АЛС), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры - по умолчанию. Неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет;

  • - в окне Вид набора установить - частотный тип набора номера для всех комплектов;

  • - выбрать подпункт: Собственные номера;

  • - в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой СервисХВыделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки;

  • - в качестве Абонентов ввести номера АЛС (рис. 1) или УПАТС (рис. 2), к которым подключены абоненты «АА» прибора Призма;

  • - в качестве Ответчиков ввести номера АЛС (рис. 1) или УПАТС (рис. 2), к которым подключены абоненты «АО» прибора Призма;

  • - в окне Набираемые номера необходимо повторить номера Ответчиков (рис. 1) или номера АЛС, с которых осуществляется переадресация на комплекты «АО» Призма;

  • - открыть вкладку Режим работыХрежим:

а) Общие - ввести Облегченный режим анализа сигнала;

б) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

в) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение - 1000 мс;

г) Фиксация времени - установить переключатель в положение По установлению тракта;

д) остальные установки данной вкладки - по умолчанию;

  • - открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний, Связь;

  • - открыть окно НастройкаХВыбор СИДС:

а) Категории - представлены виды коммутационного оборудования;

б) АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

в) ЭАТС - электронные автоматические телефонные станции;

г) СПС - системы подвижной связи;

д) ИП - платформы, интеллектуальные платформы, анализаторы протоколов;

е) ЦОВ - центр обслуживания вызовов;

ж) Маршрутизаторы - оборудование коммутации и маршрутизации пакетов информации;

  • - выбрав вид коммутационного оборудования - ЭАТС, необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы Призмы, далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора АЛС 6_01;

  • - в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

  • - в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки - 110416.txt):

а)  Коррекция времени - необходимо откорректировать машинное время PC по машинным часам поверяемого оборудования, допустимая погрешность ± 2 с;

б) ПДВ - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное 10 промилле;

  • - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют точке 1 таблицы 3 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап,

  • - закрыть окно, сохранив произведённые настройки;

  • - вкладка Связь используется при обработке результатов поверки.

  • 7.1.3   Установление связи PC с прибором Призма:

  • - из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки AJIC.pri;

  • - произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой AJIC.gn, происходит автоматическая связь PC с прибором Призма, индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора: Прибор подключен к СОМ 1 (или COM2, USB);

  • - при необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сер-вис\Дополнительная настройка прибора и ввести требуемые изменения в схему настройки.

  • 7.1.4 Запуск программы опробования:

  • - после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

  • - процедуру опробования Призма выполняет автоматически по заранее заданной программе, она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям;

  • - по завершении в окне программы появляется сообщение: Работа завершена.

  • 7.1.5 Процедура снятия учетной информации с поверяемого оборудования:

  • - после окончания процедуры опробования оператор оборудования должен передать поверителю учетный файл, в который записывалась учетная информация о проведенных тестовых вызовах;

  • - в приложении В приведено описание формата файла учета тарифной информации;

  • 7.1.6 Копирование результатов опробования при помощи USB - накопителя:

  • - поверитель должен скопировать полученный у оператора учетный файл на жесткий диск PC в каталог Prizma\Statistics\HMH конфигурации\дата испытаний;

  • - в главном меню открыть окно Прибор\Настройка из конфигурации, появится окно Редактирование данных, прибора AJIC.gn, затем щелкнуть по вкладке СИДС\Связь, далее - в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*),

где* - буква, которой обозначен USB - накопитель в структуре каталогов;

  • - в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

  • - откроется окно с запросом - куда копировать, необходимо выбрать каталог АЛС, далее - папку с датой поверки, в окне Внимание с подтверждением копирования - Да;

  • -  в результате данных действий станционный файл будет скопирован в каталог Prizma\Statistics\uMn конфигурации\дата испытаний и готов к статистической обработке.

  • 7.1.7 Обработка результатов опробования (проверка работы конвертора);

  • - выбрать в главном меню пункт Испытания\Статистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

  • - запускается программа расчета статистики СИДС, Призма автоматически обрабатывает результаты опробования по заложенной программе;

  • - в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы,

  • - при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

а) при успешном результате опробования процедура поверки продолжается;

б)  при неуспешном результате процедура поверки прекращается до устранения неисправности.

  • 7.2 Определение метрологических характеристик

    • 7.2.1 Поверку СИДС проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

    • 7.2.2   Для СИДС нормируются следующие MX:

  • - пределы допускаемой абсолютной погрешности определения длительности телефонного

соединения в диапазоне от1 до 3600 с                                        ± 1 с;

  • - вероятность неправильного представления исходных данных для тарифицирования телефонного соединения должна быть, не более                                       0,0001.

  • 7.2.3 В процессе поверки для СИДС определяются:

  • - систематическая составляющая погрешности;

  • - СКО (среднеквадратическое отклонение) для суммарной, систематической и случайной составляющих погрешности;

  • - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности.

  • 7.2.4 Определение метрологических характеристик производят по схеме в соответствии с рисунком 1 или 2.

  • 7.2.5 Выполнить процедуру настройки поверки:

  • - открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с точками 1 - 6 таблицы 3 Применить;

  • - в результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3.

  • 7.2.6 Процедуру поверки Призма выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Таблица 3

№ точки, i

Длительность телефонных соединений в i - й точке,     с

Количество телефонных соединений, Nj

Первичная поверка

Периодическая поверка

1

20

16

16

2

3600*

8

-

3

600

16

8

4

200

16

16

5

100

16

16

6

3

300

250

*В    случае    невозможности    установления    длительности    соединения,    равной

3600 с, по причине особенностей программного обеспечения данного типа СИДС, установить максимально возможную длительность, указанную оператором связи.

  • 8 Обработка результатов измерений

    • 8.1 Обработка результатов измерений и определение MX (раздел 7) производится полностью автоматически в PC по соответствующей программе.

    • 8.2 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

    • 8.3 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

    • 8.4 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

  • 9 Оформление результатов поверки

    • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815.

    • 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815 и ее эксплуатация запрещается.

    • 9.3 В качестве приложения составляется протокол поверки в произвольной форме с таблицами результатов поверки.

Приложение А

(справочное)

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

A.I Формирователь телефонных соединений Призма. Общие сведения

Формирователь телефонных соединений прибор Призма (далее прибор) представляет собой программно-аппаратный комплекс, сопряженный с персональным компьютером (PC), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA. функционирующего в операционной среде WINDOWS-9X/2()OOPro/XP.

Требования к характеристикам, которым должен отвечать используемый PC:

  • - процессор нс ниже Pentium 2;

  • - емкость ОЗУ не менее 128 Мбайт;

  • - емкость НДД не менее 10 Гбайт;

  • - CD ROM;

  • - наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям от АТС любых типов и позволяет устанавливать до восьми или до 16 телефонных соединений одновременно, в зависимости от варианта исполнения прибора Призма.

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

  • - в интервале длительностей              от (1 ±0,25) до (3600±0,25) с;

  • - в интервале длительностей            от (3601 ±0,5) до (10800±0,5) с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85 «Аппараты телефонные общего применения. Общие технические условия».

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС ?

В таблице А1 указаны контакты на разъемах абонентских телефонных линий.

Таблица А1

Разъем XI (абонентские комплекты 1-16)

Разъем Х2 (абонентские комплекты 17-32)

Номер комплекта

Контакты разъема

Номер комплекта

Контакты разъема

1

1 -2

17

1 -2

2

3-4

18

3-4

3

5-6

19

5-6

4

7-8

20

7-8

5

9-10

21

9-10

6

11 - 12

22

11 - 12

7

13 - 14

23

13 - 14

8

16-17

24

16-17

9

18-19

25

18- 19

10

20-21

26

20-21

11

22 - 23

27

22 - 23

12

24 - 25

28

24 - 25

13

26-27

29

26-27

14

28-29

30

28-29

15

31 -32

31

31-32

16

33 - 34

32

33 - 34

А.2 Математическая модель процесса испытаний

А.2.1 Закон распределения случайной составляющей погрешности не является нормальным. Действительно.

„с I -дз.^ьноеть телефонного соединения;

А. 6 - время начала и окончания телефонного соединения, соответственно.

] и 12 являются равномерно распределенными случайными величинами и. следовательно, их разность С имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности. выбросы, которые влекут к '’отказу” в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов нпр определяется в результате испытаний.

Отказ ИИК - выполнение неравенства (А. 17).

А.2.2 Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова прибора Призма - рабочий эталон для метрологического обеспечения СИДС задаст его длительность . Аналогичный показатель выдает СИДС -    . Он является случай

ной величиной.

Погрешность в определении -с , вычисляют по формуле

(А.2)

которая является случайной величиной.

Систематическая составляющая погрешности, определяют по формуле

(А.З)

где Е( А € ) - математическое ожидание случайной величины А £ .

Все встречающиеся в дальнейшем вероятностные характеристики СИДС - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т е. такими, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины

N

(А.4)

p2=YW)2.

(А.5)

АЗ=Х<Х')3.

(А.6)

Z= 1
//4=^(Д^)4                   <А.7>

/ = 1

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений, по формуле

(А.8)

Для оценки MX по 7.2 необходимо определить дисперсию и СКО для суммарной погрешности А , которые совпадают, соответственно с дисперсией и СКО для случайной составляющей погрешности (А £ -С) (оцениваемой величиной aZ - С), по формуле

£>(А£) = £(А€)2 - (£А£)2

(А.9)

Дисперсия оценивается с помощью выборочной дисперсии (т е. квадрата выборочного СКО). по формуле

С2__1___

N- 1

(А. 10)

— о о

Поскольку случайные величины С ,

на основании центральной предельной теоремы тео

рии вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95 %-ный доверительный интервал для С задается формулой

= С± 1,965;

Несмещенная оценка для D<S'^ (выборочная дисперсия ) находится по формуле

2      N-\                N2-3
=                          ~ (N-1)2

(А.13)

(А. 14)

Выборочная дисперсия для С, как следует из формулы (А.8) равна

(All)

а значит выборочное СКО для С равно

Sc~

(А.12)

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

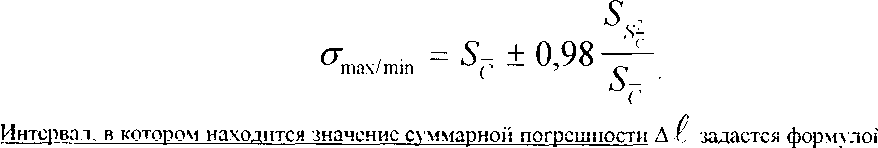

Тогда 95%-ный доверительный интервал для оу (СКО для С) задастся формулой

Af max/ min = ГЛ ЭХ / ГГНП Af,

(А. 16)

где А -о i - суммарная погрешность i-ro телефонного соединения.

А.2.3 Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении £ означает выполнение нера

венства

М>А(,е.

(А. 17)

где Ао С - предельно допустимая величина погрешности для € , которая задается в ОТТ на СИДС.

А.2.4 Вероятности ошибок и исход испытаний СИДС

Обозначим:

р - вероятность ошибки СИДС в определении /, т е. вероятность выполнения неравенства (А. 17); ро - предельно допустимая величина р (принимается рп = 0,01).

Поверка для данного вида связи состоит в ОС-достоверном (с заданной вероятностью 01. принимаемой обычно равной 0,95) установлении одного из неравенств

(А .18)

или

(А. 19)

Выполнение неравенства (А. 18) соответствует успешному, неравенства (А. 19) - соответственно, не

успешному исходу испытаний.

А.2.5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях; п - количество отказов ИИК;

b = Ф \ot) - функция, обратная к стандартной нормальной функции распределения. Стандартную нормальную функцию распределения, вычисляют по формуле

(А.20)

5п(а) - корень уравнения, определяют по формуле

(А.21)

i=0 1

которая решается методом Ньютона, по уравнениям

при П>16,

(А.22)

при 0<п<15,

(А.23)

(х|. |х| - наименьшее, соответственно, наибольшее целое число нс меньшее, соответственно, нс большее, чем х. в соответствии с уравнениями

Yn_
Ро ’

Рп Ро^

В частности, для случая п = 0 из формулы (А.21) получаем 5о (0.95) - корень уравнения е^' = 1-а = 0,05 .

NH(n) =

NB(n) =

(А.24). (А.25)

(А.26)

следовательно 5„ = 1п20 = 3. откуда из уравнений (А.23), (А.24) и (А.25) находим, взяв р, = 0,01. что

Nb(0) = —- = 300,                        (А .27)

го

что есть минимальное число телефонных соединений до успешного завершения испытаний. Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.

Решение задачи (А. 18), (А. 19) эквивалентно проверке неравенства

NH(n) < N < Nb(h).                                    (А.28)

Пока неравенство (А.28) выполняется, испытания продолжаются и заканчиваются, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя рн и верхняя р„ 0,95 - достоверные границы для вероятности отказа р определяются по формулам

р    р -А

(А.29). (А.ЗО)

Н N ’ В N •

Данная последовательная процедура является оптимальной (нсулучшасмой) - имеет для заданного уровня достоверности 01 наименьшее возможное среднее время проведения испытаний.

Таким образом реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

Приложение Б

(справочное)

Таблицы результатов поверки

Основные результаты поверки по 7.1 и 7.2 оформляются в соответствии с таблицами Б. 1 - Б.З

Таблица Б. 1

точки,

Длительность телефонною соединения, с,

С

1

Число телефонных соединений.

Чисто отказов, ”,

Чисто пропущенных телефонных соединений,

Ипр, i

С ис темати ческая составляющая погрешности,

с,

СКО погрешности

суммарной и случайной составляющей

систематической составляющей

0

20

16/16

1

3600

8/-

2

600

16/8

3

200

16/16

4

100

16/16

5

3

300/250

X

-

Таблица Б.2 - Доверительные интервалы по результатам поверки

Систематическая составляющая погрешности,

С

СКО систематической составляющей, <7С

Суммарная погрешность,

Вероятность отказа,

Р

min

max

min

max

min

max

min

max

Таблица Б.З - Показания СИДС в процессе поверки

е,=......с, f-; =

=......cJ,' =

Приложение В

(справочное)

Описание формата файла подробного учета тарифной информации

Наименование конвертора - АЛС 6_01

Файл подробного учета должен иметь определенную структуру, с тем, чтобы информация из него могла быть корректно импортирована ПО прибора Призма.

Файл называется <*.txt>, содержит информацию в виде текстовых строк переменой длины.

Минимальная длина строки - 30 символов.

Каждому соединению в учетном файле соответствует одна строка.

Каждая строка заканчивается символами возврата каретки (OD’H) и перевода строки (ОА’Н).

Файл не имеет заголовка.

Поля информации разделены символом запятая (2с’Н).

ПО прибора Призма импортирует четыре поля из каждой строки файла учета. Эти поля должны располагаться в определенном порядке среди прочих информационных полей:

  • •  Номер вызывающего абонента содержится во 1 поле;

  • •  Номер вызываемого абонента содержится в 2 поле;

  • •  Дата и время начала разговора в формате ДД/ММ/ГТГТ ЧЧ:ММ:СС содержится в 3 поле;

  • •  Длительность соединения в формате ССС... содержится в 4 поле

Отключение выше перечисленных полей или включение между ними посторонних полей может привести к неправильному импорту данных учета тарифной информации.

Пример записи - вызывающий абонент Призмы 8452781431 произвел соединение с номером 631769 2016-01-31 в 23 .29:30 длительностью 46 секунд.

Пример учетной записи;

  • 8452781431.631769.2016- 01-31 23:29:30,46,2

Жирным шрифтом выделены поля в записи, используемые прибором Призма.

Фрагмент учетного файла:

  • 8452781431.631769.2016- 01 -31 23:29:30,46,2

  • 8452793202.224532.2016- 01-31 23:29:55,11734,2

  • 8452546269.662022.2016- 01-31 23:30:10,89,2

  • 8452793030.206600.2016- 01-31 23:31:03,34,2

  • 8452793038.89648470282.2016- 01-31 23:31:29,59,4

  • 8452797602.510323.2016- 01-31 23:32:21,108,2

    Мишин

Главный метролог ФГУП ЦНИИС - ЛО ЦНИИС

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

Номер

документа

Входящий

номер сопроводительного документа

Подпись

Дата

изме

ненных

заме

ненных

новых

аннулированных

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
