СОГЛАСОВАНО

Первый

заместитель генерального

директора - заместитель по научной

Государственная система обеспечения единства измерений

Установка автоматизированного неразрушающего контроля качества нанесения никель-хромовых покрытий на сборочные единицы КС ЖРД 14Д23

МЕТОДИКА ПОВЕРКИ

651-21-055 МП р.п. Менделеево 2021 г.

СОДЕРЖАНИЕ

ПОВЕРКИ

  • 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ

ПРОВЕДЕНИЯ ПОВЕРКИ

ИЗМЕРЕНИЙ

  • 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

ПРИЛОЖЕНИЕ А (ФОРМА ПРОТОКОЛА ПОВЕРКИ)

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика устанавливает методы и средства первичной и периодической поверок установки автоматизированного неразрушающего контроля качества нанесения никель-хромовых покрытий на сборочные единицы КС ЖРД 14Д23, заводской номер 001 (далее по тексту - установка), изготовленной ООО «НТЦ «Эталон», г. Санкт-Петербург.

Необходимо обеспечение прослеживаемости поверяемой установки к государственным первичным эталонам единиц величин посредством использования аттестованных (поверенных) в установленном порядке средств поверки.

По итогам проведения поверки должна обеспечиваться прослеживаемость установки к государственным первичным эталонам:

  • - единицы длины - метра ГЭТ 2-2021;

  • - единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц ГЭТ 193-2011;

  • - единицы плоского угла ГЭТ 22-2014.

Методика поверки реализуется посредством методов прямых измерений.

Интервал между поверками - 1 год.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении первичной (в том числе после ремонта) и периодической поверок должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции первичной и периодической поверок

Наименование операций

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7

да

да

2 Подготовка к поверке и опробование

8

да

да

3 Проверка программного обеспечения (далее - ПО) средства измерений

9

да

да

4 Определение диапазона и абсолютной погрешности    измерений    отношения

амплитуд сигналов на входе приёмника установки

10.1

да

да

5 Определение диапазона и абсолютной погрешности    измерений    координаты

положения первичных преобразователей

10.2

да

да

6 Определение диапазона и абсолютной погрешности измерений угла поворота первичных преобразователей

10.3

да

да

  • 2.2 Поверка установки осуществляется аккредитованными в установленном порядке юридическими лицами и индивидуальными предпринимателями.

  • 2.3 Поверка установки прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, приведенных в таблице 1, а установку признают не прошедшей поверку.

  • 2.4 Не допускается проведение поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

- температура окружающего воздуха, °C                                от 18 до 28;

  • 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

    • 4.1 К проведению поверки установки допускается инженерно-технический персонал со средним или высшим техническим образованием, имеющий право на поверку (аттестованными в качестве поверителей), изучивший устройство и принцип работы средств поверки по эксплуатационной документации.

  • 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

    • 5.1 Рекомендуемые средства поверки указаны в таблице 2.

      Таблица 2 - (

      Средства поверки

      Номер пункта методики поверки

      Наименование средства измерения или вспомогательного оборудования, номер документа, регламентирующего технические требования к средству, разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

      10.1

      Генератор сигналов произвольной формы 33521В (далее - генератор), per. № 72915-18. диапазон частот выходного сигнала от 1 мкГц до 30 МГц. пределы допускаемой абсолютной погрешности установки частоты выходного сигнала ±(1-1O'6F+151O'12), где F - установленное значение частоты сигнала. Гц. диапазон размаха выходного напряжения при нагрузке 50 Ом от 0.001 до 10 В. пределы допускаемой абсолютной погрешности установки размаха выходного напряжения синусоидальной формы на частоте 1 кГц ±(0.01 0+0,001) В, где U - установленное значение выходного напряжения

      10.1

      Аттенюатор ступенчатый ручной 8494В (далее - аттенюатор), pei. № 60237-15. диапазон частот от 0 до 12,4 ГГц; диапазон значений ослаблений ог 0 до 11 дБ. шаг ослабления 1 дБ. пределы допускаемой погрешности установки ослабления от ±0,3 до ±0,5 дБ

      10.1

      Аттенюатор ступенчатый ручной 8496В (далее - аттенюатор), per. № 60237-15, диапазон частот от 0 до 12,4 ГГц, диапазон значений ослаблений от 0 до 110 дБ. шаг ослабления 10 дБ, пределы допускаемой погрешности установки ослабления от ±0,5 до ±3,3 дБ

      10.2

      1

      Меры длины концевые плоскопараллельные (далее - концевые меры), pei. № 74059-19. набор № 1. длины мер от 0.5 до 100.0 мм (83 шт.), класс точности 1 в соответствии с ГОСТ 9038-90

      10.2

      Индикатор ИЧЦ-12,5  0,001 (далее - индикатор часового типа),

      per. № 64188-16, диапазон измерений от 0 до 12,5 мм. дискретность отсчета 0,001 мм. пределы допускаемой абсолютной по1решности измерений ±0,010 мм

      10.3

      Угломер с отсчетом по нониусу Тип 2 (далее - угломер), per. № 34884-07, диапазон измерений от 0° до 360°. цена деления шкалы 2’, пределы допускаемой абсолютной погрешности ±2’

      Вспомогательное оборудование

      10.2, 10.3

      Штатив магнитный (далее - штатив)

      10.3

      Линейка измерительная металлическая торговой марки «Калиброн» (далее -линейка), per. № 74468-19. ц. д. 1 мм

    • 5.2 Средства поверки должны быть поверены и аттестованы в установленном порядке.

    • 5.3 Приведенные средства поверки могут быть заменены на их аналоги, обеспечивающие определение метрологических характеристик установки с требуемой точностью.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Работа с установкой и средствами поверки должна проводиться согласно требованиям безопасности, указанным в нормативно-технической и эксплуатационной документации на средства поверки.

  • 6.2 При проведении поверки должны быть соблюдены требования безопасности согласно ГОСТ 12.3.019-80.

  • 6.3 Освещенность рабочего места поверителя должна соответствовать требованиям санитарных правил и норм СанПиН 2.2.1/2.1.1.1278-03.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При внешнем осмотре должно быть установлено соответствие установки следующим требованиям:

  • - комплектность установки в соответствии с паспортом;

  • - отсутствие явных механических повреждений, влияющих на работоспособность установки;

  • - наличие маркировки установки в соответствии с документацией.

  • 7.2 Результаты поверки считать положительными, если установка соответствует требованиям, приведенным в п. 7.1.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Если установка и средства поверки до начала измерений находились в климатических условиях, отличающихся от указанных в разделе 3, то их выдерживают при этих условиях не менее часа.

  • 8.2 Подготовить установку и средства поверки к работе в соответствии с их руководством по эксплуатации (далее - РЭ).

  • 8.3 Запустить ПО «Программное обеспечение установки автоматизированного неразрушающего контроля качества нанесения никель-хромовых покрытий на сборочные единицы КС ЖРД 14Д23».

  • 8.4 Установить имитатор объекта контроля в соответствии с РЭ.

  • 8.5 Переключиться в «Автоматический режим»

  • 8.6 Установить настройки во вкладке «Настройки дефектоскопа» в соответствии с рисунком 1:

    ® Настройки дефектоскопа

    X

    Задержка датчика 1:

    м

    0

    Н

    мкс.

    Разверка датчика 1:

    м

    12

    И

    мкс.

    Задержка датчика 2:

    0

    Н

    мкс.

    Разверка датчика 2:

    и

    12

    и

    мкс.

    Частота:

    WL

    10

    н

    МГц.

    Усиление:

    М

    0

    н

    дБ.

    Полоса частот, МГц: от

    м

    8,25

    л

    до |v[ 11,75 ]л]

    О Автоусиление

    ©

    Сохранить

Рисунок 1 - Настройки в меню «Настройки дефектоскопа»

8.7 Установить настройки во вкладке «Настройка графиков» в соответствии с рисунком 2:

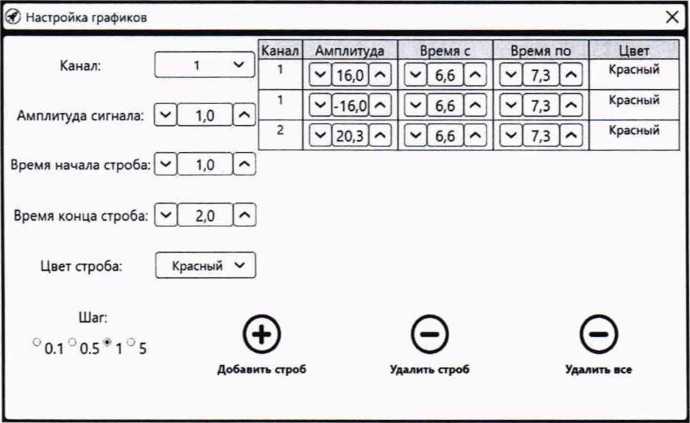

Рисунок 2 - Настройки в меню «Настройка графиков»

8.8 Установить настройки во вкладке «Настройки измерений» в соответствии с рисунком 3:

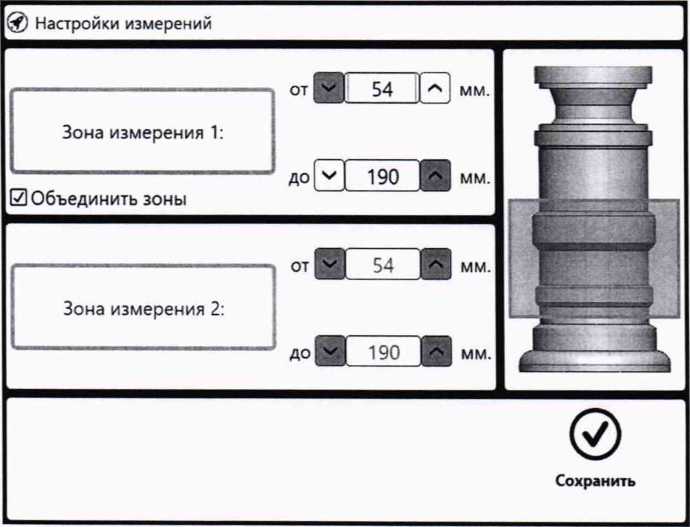

Рисунок 3 - Настройки в меню «Настройки измерений»

8.9 Установить «Шаг сканирования по высоте» - 100 мм (рисунок 4).

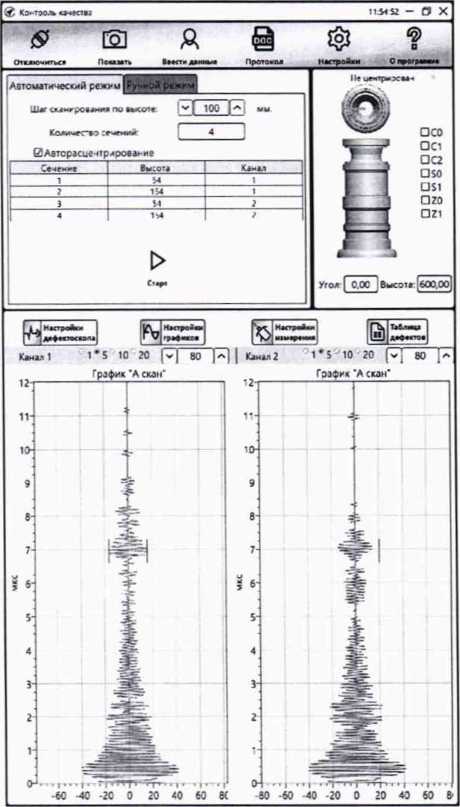

Рисунок 4 - Установка параметров шага сканирования

  • 8.10 Нажать кнопку «Старт».

  • 8.11 По завершению процедуры, нажать кнопку «Протокол».

  • 8.12 Установка считается прошедшей операцию опробования с положительным результатом, если был сформирован протокол с результатами контроля.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1 В верхней части окна ПО «Программное обеспечение установки автоматизированного неразрушающего контроля качества нанесения никель-хромовых покрытий на сборочные единицы КС ЖРД 14Д23» зайти в меню «О программе».

  • 9.2 В появившемся окне прочитать идентификационное наименование и номер версии ПО.

  • 9.3 Проверить идентификационные данные ПО на соответствие значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программное   обеспечение установки

автоматизированного    неразрушающего

контроля качества нанесения никельхромовых покрытий на сборочные единицы КС ЖРД 14Д23

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

  • 9.4 Результат поверки считать положительным, если идентификационные данные ПО соответствуют значениям, приведенным в таблице 3.

  • 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

10.1 Определение диапазона и абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника установки
  • 10.1.1 Собрать схему согласно рисунку 5.

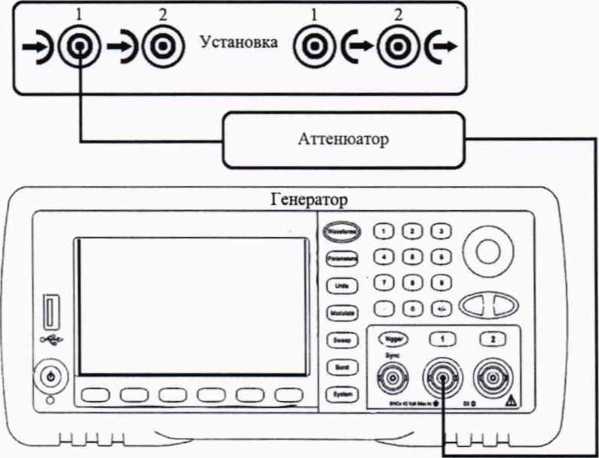

Рисунок 5 - Схема подключения установки

  • 10.1.2 На генераторе установить следующие параметры:

  • - Режим - непрерывный синус;

  • - Частота - 10 МГц;

  • - Амплитуда - 20 мВ.

  • 10.1.3 Во вкладке «Настройки дефектоскопа» установить значение как на рисунке 6.

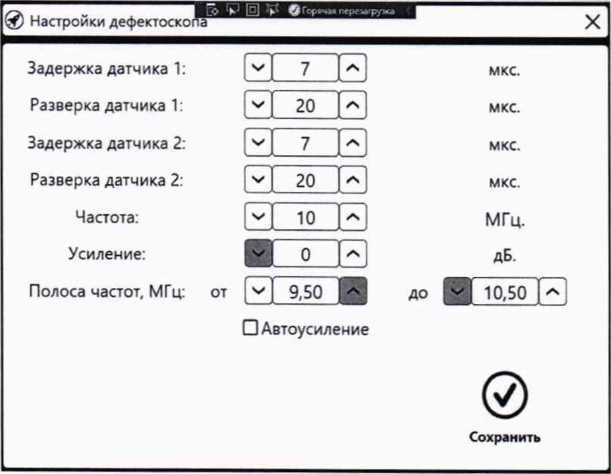

Рисунок 6 - Параметры во вкладке «Настройки дефектоскопа»

  • 10.1.4 Меняя амплитуду на генераторе установить амплитуды сигнала на установке 40 дБ.

  • 10.1.5 Установить ослабление на аттенюаторе 2 дБ и зафиксировать амплитуду на установке.

  • 10.1.6 Повторить операции пункта 10.1.5 установив на аттенюаторе 6, 10, 20 и 30 дБ.

  • 10.1.7 Повторить операции пунктов 10.1.5 и 10.1.6 еще два раза. Рассчитать среднее арифметическое значение из трех измерений.

  • 10.1.8 Рассчитать абсолютную погрешность измерений отношения амплитуд сигналов на входе приёмника установки по формуле (1):

4G = |GA0 — GA| — |Gy|, дБ ,                        (1)

где Gy - ослабление, установленное на аттенюаторе, дБ;

Gao - амплитуда сигнала, установленная в пункте 10.1.4;

Ga - среднее арифметическое значение амплитуды сигнала, полученное в пункте 10.1.7, дБ.

  • 10.1.9 Повторить операции пунктов 10.1.1-10.1.8 для второго канала установки.

  • 10.1.10 Результаты поверки считать положительными, если значения абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника установки в диапазоне от 0 до 30 дБ находятся в пределах ±2 дБ.

10.2 Определение диапазона и абсолютной погрешности измерений координаты положения первичных преобразователей
  • 10.2.1 Переключиться в ручной режим.

  • 10.2.2 Нажать кнопку «Домой».

  • 10.2.3 Установить имитатор объекта контроля из состава установки.

  • 10.2.4 Установить значение в окне «Высота сечения» 54 мм и нажать кнопку «Старт». После перемещения дождаться остановки всех приводов.

  • 10.2.5 Установить штатив с индикатором часового типа и концевые меры с номинальными значения — 1 ° °

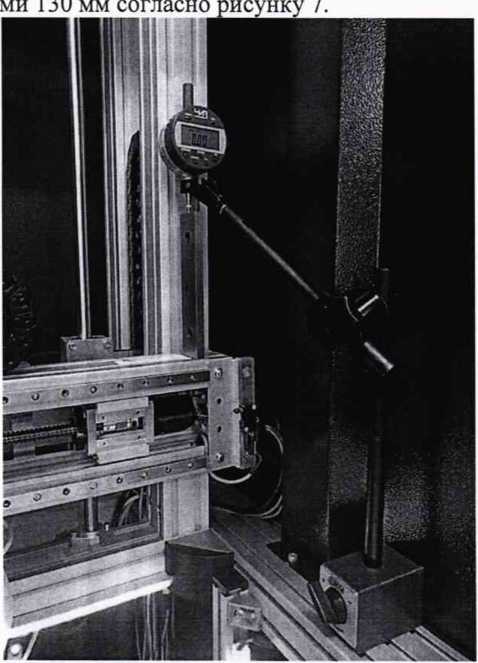

    Рисунок 7 — Положение штатива с индикатором часового типа

  • 10.2.6 Обнулить показания индикатора.

  • 10.2.7 Установить концевую меру с номинальным значением 100 мм и установить значение в окне «Высота сечения» - 84 мм. Зафиксировать показания индикатора часового типа.

  • 10.2.8 Установить концевую меру с номинальным значением 30 мм и установить значение в окне «Высота сечения» - 154 мм. Зафиксировать показания индикатора часового типа.

  • 10.2.9 Убрать концевую меру с номинальным значением 30 мм и установить значение в окне «Высота сечения» - 184 мм. Зафиксировать показания индикатора часового типа.

  • 10.2.10 Повторить операции пунктов 10.2.4 - 10.2.9 еще два раза.

10.2.113а абсолютную погрешность измерений координаты положения первичных преобразователей принимается максимальное значение измеренное индикатором часового типа по пунктам 10.2.4 - 10.2.10.

  • 10.2.12 Убрать штатив.

  • 10.2.13 Нажать кнопку «Домой».

  • 10.2.14 Убрать имитатор объекта контроля.

  • 10.2.15 Результаты поверки считать положительными, если диапазон измерений координаты положения первичных преобразователей составляет от 54 до 190 мм и значения абсолютной погрешности измерений координаты положения первичных преобразователей находятся в пределах ±0,5 мм.

10.3 Определение диапазона и абсолютной погрешности измерений угла поворота первичных преобразователей
  • 10.3.1 Нажать кнопку «Домой».

  • 10.3.2 Установить значение в окне «Высота сечения» 486.

  • 10.3.3 Убрать с поворотного стола уплотнитель кольцевой и проставку кольцевую.

  • 10.3.4 Установить вспомогательный столик с наклеенной на двусторонний скотч бумагой в центрирующее устройство и нажать кнопку «Центрировать».

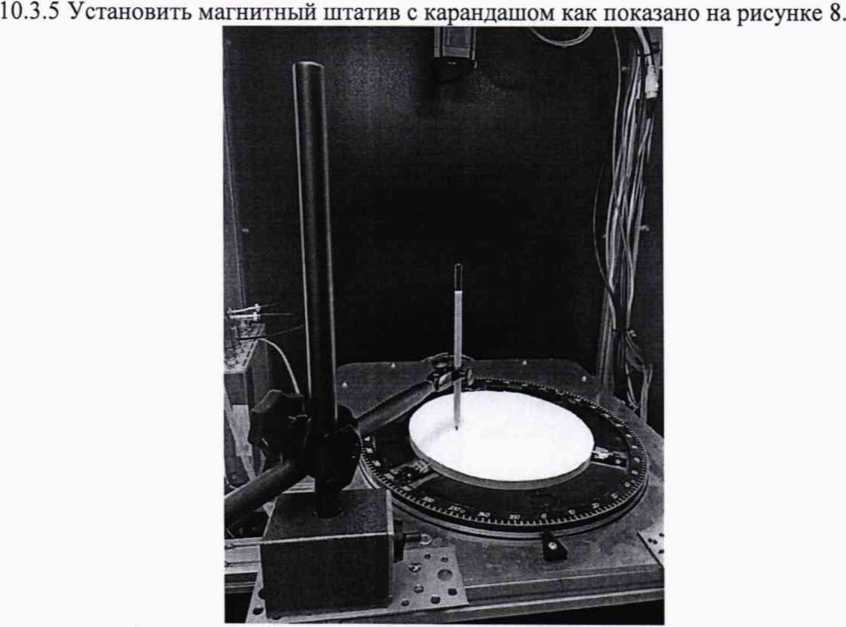

Рисунок 8 - Положение магнитного штатива с карандашом

10.3.6 Нажать кнопку «Домой».

10.3.7 Установить магнитный штатив с карандашом как показано на рисунке 9, т.е.

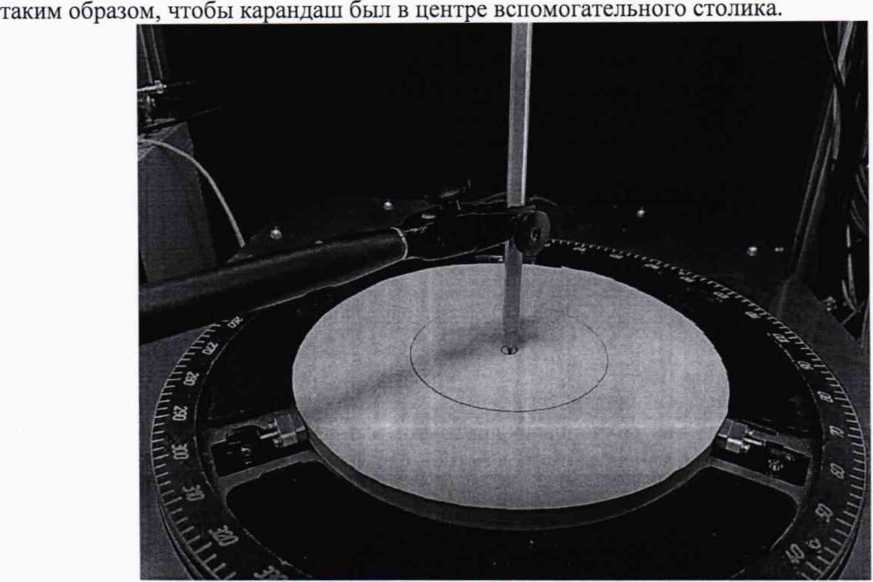

Рисунок 9 - Положение магнитного штатива с карандашом

  • 10.3.8 Нажать кнопку «Домой».

  • 10.3.9 Установить штативы с линейкой как показано на рисунке 4, через центр нанесенных

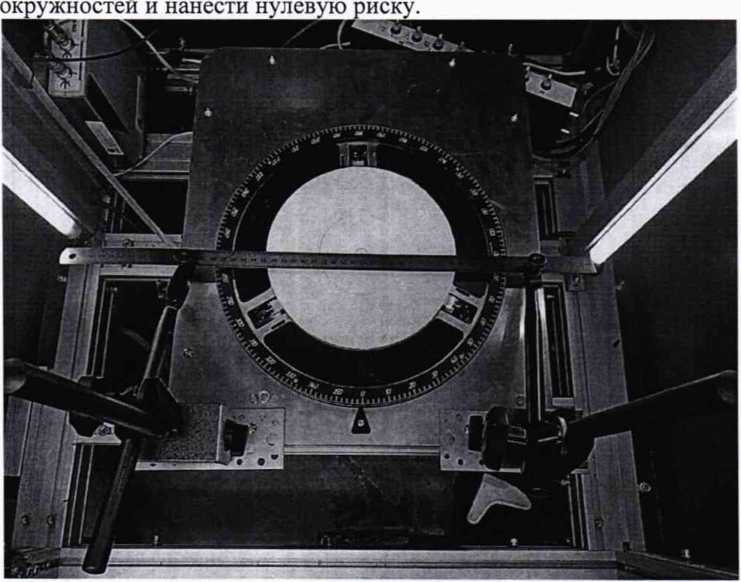

    Рисунок 4 - Положение магнитных штативов с линейкой

  • 10.3.10 Установить значение в окне «Угол» - 25° и нажать кнопку «Старт».

  • 10.3.11 Нанести риску.

  • 10.3.12 Повторить операции пунктов 10.3.10 и 10.3.11 для значений «Угол» - 50°, 90°, 140°, 180°, 230°, 270°, 320° и 360°.

  • 10.3.13 Нажать кнопки «Домой» и «Расцентрировать».

  • 10.3.14 Извлечь вспомогательный столик и отклеить бумагу с нанесенными рисками.

  • 10.3.15 Повторить операции пунктов 10.3.4 - 10.3.14 еще два раза.

  • 10.3.16 Установить на поворотный стол уплотнитель кольцевой и проставку кольцевую.

  • 10.3.17 Измерить углы по полученным рискам с помощью угломера и рассчитать среднее арифметическое значение из трех измерений.

  • 10.3.18 Рассчитать абсолютную погрешность измерений угла поворота первичных преобразователей по формуле (2):

Дш = Шу - ши, °,                             (2)

где соу - значение угла установленное на установке, °;

сви - среднее арифметическое значение угла, полученное в пункте 10.3.17, °.

  • 10.3.19 Результаты поверки считать положительными, если диапазон измерений угла поворота первичных преобразователей составляет от 0° до 360° и абсолютная погрешность измерений угла поворота первичных преобразователей не превышает ±2°.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 При положительных результатах поверок по пунктам разделов 7-10 , установка признаётся пригодной к применению (подтверждено соответствие метрологическим требованиям).

  • 11.2 При отрицательных результатах поверок по пунктам разделов 7-10 , установка признаётся непригодной к применению (не подтверждено соответствие метрологическим требованиям).

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки оформляют протоколом (Приложение А).

  • 12.2 Установка признается годной, если в ходе поверки все результаты положительные.

  • 12.3 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 12.4 При положительных результатах поверки по заявлению владельца установки или лица, предъявившего ее на поверку, на установку наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в паспорт установки вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

  • 12.5 Установка, имеющая отрицательные результаты поверки в обращение не допускается и на нее выдается извещение о непригодности к применению с указанием причин забракования.

Заместитель генерального директора - начальник НИО-Ю ФГУП «ВНИИФТРИ>

Ф.И. Храпов

А.В. Стрельцов

Начальник 103 отдела ФГУП «ВНИИФТРИ»

Инженер 1 категории 103 отдела ФГУП «ВНИИФТРИ»

П.С. Мальцев

ПРИЛОЖЕНИЕ А (Форма протокола поверки) (рекомендуемое)

ПРОТОКОЛ первичной/периодической поверки № от «______»______________20__года

Место проведения поверки:_______________________________________________________

Средство измерений:_______________________________________________________________

Серия и номер клейма предыдущей поверки:_______________________________________

Заводской номер:__________________________________________________________________

Принадлежащее:_____________________________________________________________

Поверено в соответствии с методикой поверки:______________________________________

При следующих значениях влияющих факторов: Температура окружающей среды

Атмосферное давление

Относительная влажность

С применением эталонов:_________________________________________________________

Результаты поверки:

  • 1 Внешний осмотр_____________________________________________________________

  • 2 Опробование__________________________________________________________________

  • 3 Результаты определения метрологических характеристик:

    Метрологические характеристики

    Номинальная величина / погрешность

    Измеренное значение

Заключение:.____________________________________________________________________________

Средство измерений признать пригодным (иди непригодным) для применения

Поверитель:

/ /

Подпись

ФИО

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
