Методика поверки «ГСОЕИ. Калибраторы электрического сопротивления КС-50k0-10G0, КС-50k0-100G0, КС-100k0-5T0, KC-10G0-10T0, KC-100G0-20T0» (KC-50k0-20T0-13 МП)

Методика поверки

Тип документа

ГСОЕИ. Калибраторы электрического сопротивления КС-50k0-10G0, КС-50k0-100G0, КС-100k0-5T0, KC-10G0-10T0, KC-100G0-20T0

Наименование

KC-50k0-20T0-13 МП

Обозначение документа

ФБУ «Ростест-Москва»

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Руководитель ГЦИ СИ -

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Калибраторы электрического сопротивления

KC-50k0-10G0, KC-50k0-100G0, KC-100k0-5T0, KC-10G0-10T0, KC-100G0-20T0

МЕТОДИКА ПОВЕРКИ

KC-50k0-20T0-13 МП г. Москва

2013

Настоящая методика поверки распространяется на калибраторы электрического сопротивления КС-50к0-1000, КС-50к0-10000, КС-100к0-5Т0, КС-10С0-10Т0, КС-100С0-20Т0 (далее - калибраторы), изготовленные ООО «СОНЭЛ», г. Москва, и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - 1 год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1 При проведении поверки проводят операции, указанные в таблице 1 и применяют средства поверки, указанные в таблице 2.

Таблица 1 - Операции поверки

Операции поверки

№ п/п

п/п

методики

1

Внешний осмотр

5.1

2

Опробование

5.2

3

Определение метрологических характеристик

5.3

3.1

Определение абсолютной погрешности воспроизведения электрического сопротивления

5.3.1

При несоответствии характеристик поверяемых калибраторов установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

Таблица 2 - Средства поверки

№ п/п методики

Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки.

5.3.1

Мультиметр цифровой прецизионный 8508A

Диапазон измерения электрического сопротивления: 50 кОм - 20 МОм предел допускаемой абсолютной погрешности (AR): ± (0,0000075 - 0,000035)^R

Калибратор универсальный 9100E

Диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В предел допускаемой абсолютной погрешности (AU): ± (0,00006 - 0,000065)^U

Калибратор-измеритель напряжения и силы тока 6430

Диапазон измерения силы постоянного тока: 10 пА - 100 мА предел допускаемой абсолютной погрешности (AI): ± (0,00025 - 0,0015)4

Примечания

  • 1 Допускается применять другие средства поверки, удовлетворяющие по точности требованиям настоящей методики.

  • 2 Соотношение пределов допускаемой основной абсолютной погрешности образцовых средств измерений и поверяемых калибраторов для каждой проверяемой точки должно быть не более 1:3.

  • 3 Все средства поверки должны быть исправны и поверены в установленном порядке.

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке калибраторов допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.OO7.O-75, ГОСТ 12.2.OO7.3-75, ГОСТ 12.3.O19-80, «Правила эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1. При проведении поверки должны соблюдаться следующие условия:

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 4.3 Поверку следует проводить в экранированном помещении вдали от источников электромагнитного излучения.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемых калибраторов следующим требованиям:

  • - комплектности калибраторов в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;

  • - отсутствие механических повреждений корпуса, лицевой панели, органов управления, соединительных элементов, индикаторных устройств, нарушающих работу калибраторов или затрудняющих поверку;

  • - разъемы не должны иметь повреждений и должны быть чистыми.

Калибраторы, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

5.2 Опробование

Опробование проводят после ознакомления с руководством по эксплуатации. При опробовании производят подготовку калибраторов к работе в соответствии с руководством по эксплуатации.

Проверяют работоспособность калибраторов при всех режимах работы, указанных в руководстве по эксплуатации, проверяют работоспособность ЖКИ: режимы, отображаемые на ЖКИ, при переключении режимов работы, должны соответствовать руководству по эксплуатации.

5.3 Определение метрологических характеристик 5.3.1 Определение абсолютной погрешности воспроизведения электрического сопротивления
  • 5.3.1.1 Определение абсолютной погрешности воспроизведения электрического сопротивления в диапазоне воспроизведения до 1O МОм (только для калибраторов модификаций КС-50к0-10Э0, КС-50k0-100G0) проводят при помощи мультиметра цифрового прецизионного 85O8A методом прямых измерений в следующей последовательности:

  • - разъемы поверяемого калибратора «HI» и «LO» соединить при помощи измерительных проводов с разъемами «HI» и «LO» мультиметра 8508А по четырехпроводной схеме;

  • - на мультиметре 8508А установить режим измерения электрического сопротивления в заданном диапазоне;

  • - на поверяемом калибраторе установить значения электрического сопротивления, указанные в таблицах А.1 Приложения А, Б.1 Приложения Б;

  • - произвести измерения электрического сопротивления в заданных точках и зафиксировать измеренные значения по показаниям мультиметра 8508А;

  • - абсолютную погрешность воспроизведения электрического сопротивления определить по формуле

AR = R - R3                               (1)

где    R - значение сопротивления, установленное на поверяемом калибраторе;

R;5 - измеренное значение сопротивления по показаниям мультиметра 8508А.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в таблицах А.1 Приложения А, Б.1 Приложения Б.

  • 5.3.1.2 Определение абсолютной погрешности воспроизведения электрического сопротивления в диапазоне воспроизведения свыше 10 МОм для калибраторов модификаций КС-50k0-10G0, КС-50k0-100G0 и во всех диапазонах воспроизведения для калибраторов модификаций КС-100к0-5Т0, КС-10Э0-10Т0, КС-100Э0-20Т0 проводят при помощи калибратора универсального 9100E и калибратора-измерителя напряжения и силы тока 6430 в следующей последовательности:

  • - разъемы поверяемого калибратора соединить при помощи измерительных проводов с разъемами калибратора универсального 9100E и калибратора-измерителя 6430 (см. рисунок 1);

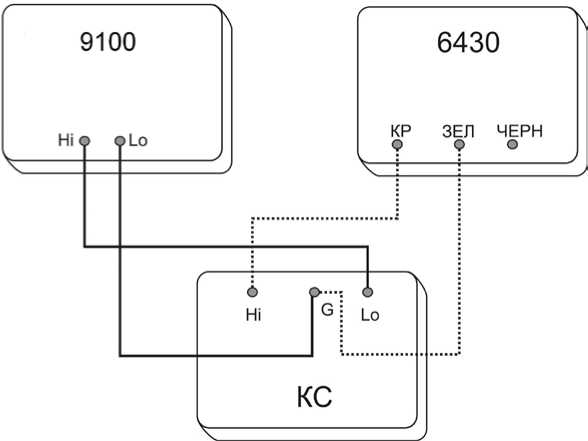

Рисунок 1 - Структурная схема соединения приборов при определении абсолютной погрешности воспроизведения электрического сопротивления в диапазоне воспроизведения свыше 20 МОм.

  • - на поверяемом калибраторе установить значения электрического сопротивления, указанные в таблицах А.2 Приложения А, Б.2 Приложения Б, В.1 Приложения В, Г.1 Приложения Г, Д.1 Приложения Д;

  • - на калибраторе универсальном 9100 установить режим воспроизведения напряжения постоянного тока, значения напряжения, указанные в таблицах А.2 Приложения А, Б.2 Приложения Б, В.1 Приложения В, Г.1 Приложения Г, Д.1 Приложения Д;

  • - на калибраторе-измерителе напряжения и силы тока 6430 установить режим измерения силы постоянного тока в заданном диапазоне;

  • - произвести измерения силы постоянного тока и зафиксировать измеренные значения по показаниям калибратора-измерителя 6430;

  • - абсолютную погрешность воспроизведения электрического сопротивления определить по формуле

AR = R - U/I                              (2)

где R - значение сопротивления, установленное на поверяемом калибраторе;

U - значение напряжения постоянного тока, установленное на калибраторе 9100; I - измеренное значение силы тока по показаниям калибратора-измерителя 6430. Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в таблицах А.2 Приложения А, Б.2 Приложения Б, В.1 Приложения В, Г.1 Приложения Г, Д.1 Приложения Д.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Положительные результаты поверки калибраторов электрического сопротивления КС-50к0-1000, КС-50к0-10000, КС-100к0-5Т0, КС-10С0-10Т0, КС-100С0-20Т0 оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики калибраторы к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении калибраторов в ремонт или невозможности их дальнейшего использования.

Начальник центра № 500

ГЦИ СИ ФБУ «Ростест-Москва»          _____________ Р.В. Коровкин

« 27 » мая 2013 г.

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Протоколы результатов поверки

калибраторов электрического сопротивления КС-50к0-1000

Таблица А.1 - Протокол результатов поверки калибраторов электрического сопротивления КС-50к0-10Р0 с помощью мультиметра 8508A

Диапазоны воспроизведения

Проверяемые

точки

Пределы допускаемой абсолютной

погрешности

Полученные значения погрешности

Заключение

от 50 до 950 кОм

50 кОм

± 0,05 кОм

100 кОм

± 0,1 кОм

200 кОм

± 0,2 кОм

300 кОм

± 0,3 кОм

400 кОм

± 0,4 кОм

500 кОм

± 0,5 кОм

600 кОм

± 0,6 кОм

700 кОм

± 0,7 кОм

800 кОм

± 0,8 кОм

900 кОм

± 0,9 кОм

от 1 до 99,95

МОм

1 МОм

± 0,002 МОм

2 МОм

± 0,004 МОм

3 МОм

± 0,006 МОм

4 МОм

± 0,008 МОм

5 МОм

± 0,01 МОм

6 МОм

± 0,012 МОм

7 МОм

± 0,014 МОм

8 МОм

± 0,016 МОм

9 МОм

± 0,018 МОм

Таблица А.2 - Протокол результатов поверки калибраторов электрического сопротивления КС-50к0-10Р0 с помощью калибратора 9100 и калибратора-измерителя 6430

Диапазоны

воспроизведения

Проверяемые точки

Установленное значение напряжения

Пределы допускаемой абсолютной погрешности

Полученные значения погрешности

Заключение

от 1 до 99,95

МОм

Предел измерения силы постоянного тока (6430) 100 мкА

10 МОм

900 В

± 0,02 МОм

20 МОм

1000 В

± 0,04 МОм

30 МОм

1000 В

± 0,06 МОм

40 МОм

1000 В

± 0,08 МОм

50 МОм

1000 В

± 0,1 МОм

60 МОм

1000 В

± 0,12 МОм

70 МОм

1000 В

± 0,14 МОм

80 МОм

1000 В

± 0,16 МОм

90 МОм

1000 В

± 0,18 МОм

от 100 до 999,9

МОм

Предел измерения силы постоянного тока (6430) 10 мкА

100 МОм

900 В

± 1 МОм

200 МОм

1000 В

± 2 МОм

300 МОм

1000 В

± 3 МОм

400 МОм

1000 В

± 4 МОм

500 МОм

1000 В

± 5 МОм

600 МОм

1000 В

± 6 МОм

700 МОм

1000 В

± 7 МОм

800 МОм

1000 В

± 8 МОм

900 МОм

1000 В

± 9 МОм

Продолжение таблицы А. 2

Диапазоны воспроизведения

Проверяемые точки

Установленное значение напряжения

Пределы допускаемой абсолютной погрешности

Полученные значения погрешности

Заключение

от 1 до 10 ГОм

П

редел измерения силы постоянного тока (6430) 1 мкА

1 ГОм

900 В

± 0,01 ГОм

2 ГОм

1000 В

± 0,02 ГОм

3 ГОм

1000 В

± 0,03 ГОм

4 ГОм

1000 В

± 0,04 ГОм

5 ГОм

1000 В

± 0,05 ГОм

6 ГОм

1000 В

± 0,06 ГОм

7 ГОм

1000 В

± 0,07 ГОм

8 ГОм

1000 В

± 0,08 ГОм

9 ГОм

1000 В

± 0,09 ГОм

Предел измерения силы постоянного тока (6430) 100 нА

10 ГОм

900 В

± 0,1 ГОм

ПРИЛОЖЕНИЕ Б (Рекомендуемое)

Протоколы результатов поверки

калибраторов электрического сопротивления КС-50к0-10000

Таблица Б.1 - Протокол результатов поверки калибраторов электрического сопротивления КС-50к0-100Р0 с помощью мультиметра 8508A

Диапазоны воспроизведения

Проверяемые

точки

Пределы допускаемой абсолютной

погрешности

Полученные значения погрешности

Заключение

от 50 до 950 кОм

50 кОм

± 0,025 кОм

100 кОм

± 0,05 кОм

200 кОм

± 0,1 кОм

300 кОм

± 0,15 кОм

400 кОм

± 0,2 кОм

500 кОм

± 0,25 кОм

600 кОм

± 0,3 кОм

700 кОм

± 0,35 кОм

800 кОм

± 0,4 кОм

900 кОм

± 0,45 кОм

от 1 до 99,95

МОм

1 МОм

± 0,001 МОм

2 МОм

± 0,002 МОм

3 МОм

± 0,003 МОм

4 МОм

± 0,004 МОм

5 МОм

± 0,005 МОм

6 МОм

± 0,006 МОм

7 МОм

± 0,007 МОм

8 МОм

± 0,008 МОм

9 МОм

± 0,009 МОм

Таблица Б.2 - Протокол результатов поверки калибраторов электрического сопротивления КС-50к0-100Р0 с помощью калибратора 9100 и калибратора-измерителя 6430

Диапазоны

воспроизведения

Проверяемые точки

Установленное значение напряжения

Пределы допускаемой абсолютной погрешности

Полученные значения погрешности

Заключение

от 1 до 99,95

МОм

Предел измерения силы постоянного тока (6430) 100 мкА

10 МОм

900 В

± 0,01 МОм

20 МОм

1000 В

± 0,02 МОм

30 МОм

1000 В

± 0,03 МОм

40 МОм

1000 В

± 0,04 МОм

50 МОм

1000 В

± 0,05 МОм

60 МОм

1000 В

± 0,06 МОм

70 МОм

1000 В

± 0,07 МОм

80 МОм

1000 В

± 0,08 МОм

90 МОм

1000 В

± 0,09 МОм

от 100 до 999,9

МОм

Предел измерения силы постоянного тока (6430) 10 мкА

100 МОм

900 В

± 0,5 МОм

200 МОм

1000 В

± 1 МОм

300 МОм

1000 В

± 1,5 МОм

400 МОм

1000 В

± 2 МОм

500 МОм

1000 В

± 2,5 МОм

600 МОм

1000 В

± 3 МОм

700 МОм

1000 В

± 3,5 МОм

800 МОм

1000 В

± 4 МОм

900 МОм

1000 В

± 4,5 МОм

Продолжение таблицы Б.2

Диапазоны воспроизведения

Проверяемые точки

Установленное значение напряжения

Пределы допускаемой абсолютной погрешности

Полученные значения погрешности

Заключение

П

редел измерения

силы постоянного тока (6430) 1 мкА

1 ГОм

900 В

± 0,005 ГОм

2 ГОм

1000 В

± 0,01 ГОм

3 ГОм

1000 В

± 0,015 ГОм

4 ГОм

1000 В

± 0,02 ГОм

5 ГОм

1000 В

± 0,025 ГОм

6 ГОм

1000 В

± 0,03 ГОм

7 ГОм

1000 В

± 0,035 ГОм

8 ГОм

1000 В

± 0,04 ГОм

9 ГОм

1000 В

± 0,045 ГОм

от 1 до 100

Предел измерения силы постоянного тока (6430) 100 нА

ГОм

10 ГОм

900 В

± 0,05 ГОм

20 ГОм

1000 В

± 0,1 ГОм

30 ГОм

1000 В

± 0,15 ГОм

40 ГОм

1000 В

± 0,2 ГОм

50 ГОм

1000 В

± 0,25 ГОм

60 ГОм

1000 В

± 0,3 ГОм

70 ГОм

1000 В

± 0,35 ГОм

80 ГОм

1000 В

± 0,4 ГОм

90 ГОм

1000 В

± 0,45 ГОм

П

редел измерения

силы постоянного тока (6430) 10 нА

100 ГОм

900 В

± 0,5 ГОм

ПРИЛОЖЕНИЕ В (Рекомендуемое)

Протокол результатов поверки

калибраторов электрического сопротивления КС-100к0-5Т0

Таблица В.1 - Протокол результатов поверки калибраторов электрического сопротивления КС-100к0-5Т0 с помощью калибратора 9100 и калибратора-измерителя 6430

Диапазоны воспроизведения

Проверяемые точки

Установленное значение напряжения

Пределы допускаемой абсолютной погрешности

Полученные значения погрешности

Заключение

от 0,1 до 999,9

МОм

1'

редел измерения силы постоянного тока (6430) 1 мА

0,1 МОм

50 В

± 0,0015 МОм

0,2 МОм

100 В

± 0,003 МОм

0,3 МОм

100 В

± 0,0045 МОм

0,4 МОм

100 В

± 0,006 МОм

0,5 МОм

100 В

± 0,0075 МОм

0,6 МОм

100 В

± 0,009 МОм

0,7 МОм

100 В

± 0,0105 МОм

0,8 МОм

100 В

± 0,012 МОм

0,9 МОм

100 В

± 0,0135 МОм

1 МОм

900 В

± 0,015 МОм

2 МОм

1000 В

± 0,03 МОм

3 МОм

1000 В

± 0,045 МОм

4 МОм

1000 В

± 0,06 МОм

5 МОм

1000 В

± 0,075 МОм

6 МОм

1000 В

± 0,09 МОм

7 МОм

1000 В

± 0,105 МОм

8 МОм

1000 В

± 0,12 МОм

9 МОм

1000 В

± 0,135 МОм

Предел измерения силы постоянного тока (6430) 100 мкА

10 МОм

900 В

± 0,15 МОм

20 МОм

1000 В

± 0,3 МОм

30 МОм

1000 В

± 0,45 МОм

40 МОм

1000 В

± 0,6 МОм

50 МОм

1000 В

± 0,75 МОм

60 МОм

1000 В

± 0,9 МОм

70 МОм

1000 В

± 1,05 МОм

80 МОм

1000 В

± 1,2 МОм

90 МОм

1000 В

± 1,35 МОм

Предел измерения силы постоянного тока (6430) 10 мкА

100 МОм

900 В

± 1,5 МОм

200 МОм

1000 В

± 3 МОм

300 МОм

1000 В

± 4,5 МОм

400 МОм

1000 В

± 6 МОм

500 МОм

1000 В

± 7,5 МОм

600 МОм

1000 В

± 9 МОм

700 МОм

1000 В

± 10,5 МОм

800 МОм

1000 В

± 12 МОм

900 МОм

1000 В

± 13,5 МОм

Продолжение таблицы В. 1

Диапазоны воспроизведения

Проверяемые точки

Установленное значение напряжения

Пределы допускаемой абсолютной погрешности

Полученные значения погрешности

Заключение

от 1 до 999,99

ГОм

П

редел измерения силы постоянного тока (6430) 1 мкА

1 ГОм

900 В

± 0,015 ГОм

2 ГОм

1000 В

± 0,03 ГОм

3 ГОм

1000 В

± 0,045 ГОм

4 ГОм

1000 В

± 0,06 ГОм

5 ГОм

1000 В

± 0,075 ГОм

6 ГОм

1000 В

± 0,09 ГОм

7 ГОм

1000 В

± 0,105 ГОм

8 ГОм

1000 В

± 0,12 ГОм

9 ГОм

1000 В

± 0,135 ГОм

Предел измерения силы постоянного тока (6430) 100 нА

10 ГОм

900 В

± 0,15 ГОм

20 ГОм

1000 В

± 0,3 ГОм

30 ГОм

1000 В

± 0,45 ГОм

40 ГОм

1000 В

± 0,6 ГОм

50 ГОм

1000 В

± 0,75 ГОм

60 ГОм

1000 В

± 0,9 ГОм

70 ГОм

1000 В

± 1,05 ГОм

80 ГОм

1000 В

± 1,2 ГОм

90 ГОм

1000 В

± 1,35 ГОм

П

редел измерения силы постоянного тока (6430) 10 нА

100 ГОм

900 В

± 1,5 ГОм

200 ГОм

1000 В

± 3 ГОм

300 ГОм

1000 В

± 4,5 ГОм

400 ГОм

1000 В

± 6 ГОм

500 ГОм

1000 В

± 7,5 ГОм

600 ГОм

1000 В

± 9 ГОм

700 ГОм

1000 В

± 10,5 ГОм

800 ГОм

1000 В

± 12 ГОм

900 ГОм

1000 В

± 13,5 ГОм

от 1 до 5

ТОм

Г

редел измерения силы постоянного тока (6430) 1 нА

1 ТОм

900 В

± 0,015 ТОм

2 ТОм

1000 В

± 0,03 ТОм

3 ТОм

1000 В

± 0,045 ТОм

4 ТОм

1000 В

± 0,06 ТОм

5 ТОм

1000 В

± 0,075 ТОм

ПРИЛОЖЕНИЕ Г (Рекомендуемое)

Протокол результатов поверки

калибраторов электрического сопротивления КС-IOGO-IOTO

Таблица Г.1 - Протокол результатов поверки калибраторов электрического сопротивления

КС-IOGO-IOTO с помощью калиб

ратора 9100 и калибратора-изме

рителя 6430

Диапазоны воспроизведения

Проверяемые точки

Установленное значение напряжения

Пределы допускаемой абсолютной погрешности

Полученные значения погрешности

Заключение

Предел измерения силы постоянного тока (6430) 100 нА

10 ГОм

900 В

± 0,1 ГОм

20 ГОм

1OOO В

± 0,2 ГОм

30 ГОм

1000 В

± 0,3 ГОм

40 ГОм

1000 В

± 0,4 ГОм

50 ГОм

1000 В

± 0,5 ГОм

60 ГОм

1000 В

± 0,6 ГОм

70 ГОм

1000 В

± 0,7 ГОм

80 ГОм

1000 В

± 0,8 ГОм

от 10 до 990

90 ГОм

1000 В

± 0,9 ГОм

ГОм

П

редел измерения силы постоянного тока (6430) 10 нА

100 ГОм

900 В

± 1 ГОм

200 ГОм

1000 В

± 2 ГОм

300 ГОм

1000 В

± 3 ГОм

400 ГОм

1000 В

± 4 ГОм

500 ГОм

1000 В

± 5 ГОм

600 ГОм

1000 В

± 6 ГОм

700 ГОм

1000 В

± 7 ГОм

800 ГОм

1000 В

± 8 ГОм

900 ГОм

1000 В

± 9 ГОм

Г

редел измерения силы постоянного тока (6430) 1 нА

1 ТОм

900 В

± 0,015 ТОм

2 ТОм

1000 В

± 0,03 ТОм

3 ТОм

1000 В

± 0,045 ТОм

4 ТОм

1000 В

± 0,06 ТОм

от 1 до 1O

5 ТОм

1000 В

± 0,075 ТОм

ТОм

6 ТОм

1000 В

± 0,09 ТОм

7 ТОм

1000 В

± O,1O5 ТОм

8 ТОм

1000 В

± 0,12 ТОм

9 ТОм

1000 В

± 0,135 ТОм

Предел измерения силы постоянного тока (6430) 10 пА

10 ТОм

900 В

± 0,15 ТОм

ПРИЛОЖЕНИЕ Д (Рекомендуемое)

Протокол результатов поверки

калибраторов электрического сопротивления КС-100С0-20Т0

Таблица Д.1 - Протокол результатов поверки калибраторов электрического сопротивления КС-100Р0-20Т0 с помощью калибратора 9100 и калибратора-измерителя 6430

Диапазоны воспроизведения

Проверяемые точки

Установленное значение напряжения

Пределы допускаемой абсолютной погрешности

Полученные значения погрешности

Заключение

от 10 до 900

ГОм

П

редел измерения силы постоянного тока (6430) 10 нА

100 ГОм

900 В

± 1,5 ГОм

200 ГОм

1000 В

± 3 ГОм

300 ГОм

1000 В

± 4,5 ГОм

400 ГОм

1000 В

± 6 ГОм

500 ГОм

1000 В

± 7,5 ГОм

600 ГОм

1000 В

± 9 ГОм

700 ГОм

1000 В

± 10,5 ГОм

800 ГОм

1000 В

± 12 ГОм

900 ГОм

1000 В

± 13,5 ГОм

от 1 до 20

ТОм

Г

редел измерения силы постоянного тока (6430) 1 нА

1 ТОм

900 В

± 0,03 ТОм

2 ТОм

1000 В

± 0,06 ТОм

3 ТОм

1000 В

± 0,09 ТОм

4 ТОм

1000 В

± 0,12 ТОм

5 ТОм

1000 В

± 0,15 ТОм

6 ТОм

1000 В

± 0,18 ТОм

7 ТОм

1000 В

± 0,21 ТОм

8 ТОм

1000 В

± 0,24 ТОм

9 ТОм

1000 В

± 0,27 ТОм

Предел измерения силы постоянного тока (6430) 100 пА

11 ТОм

900 В

± 0,3 ТОм

12 ТОм

1000 В

± 0,33 ТОм

13 ТОм

1000 В

± 0,36 ТОм

14 ТОм

1000 В

± 0,39 ТОм

15 ТОм

1000 В

± 0,42 ТОм

16 ТОм

1000 В

± 0,45 ТОм

17 ТОм

1000 В

± 0,48 ТОм

18 ТОм

1000 В

± 0,51 ТОм

19 ТОм

1000 В

± 0,54 ТОм

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
